## 智慧光迅 VOLT与秒开 TR069业务连接配置

![](/media/202604/8c7be13d95e34d2287daf1f64155d4082681.png)

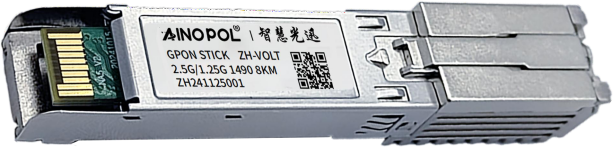

智慧光迅 VOLT，简称 OLT棒，可支持 16或 32个 ONU；

![](/media/202604/437a54d4bfd944e99b569fc64005ec338380.png)

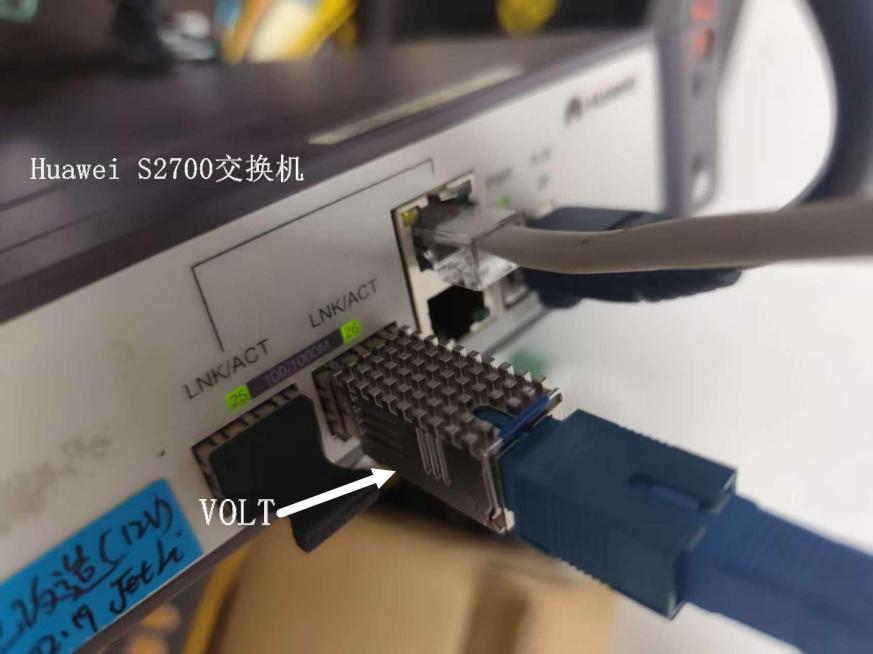

支持与大部分的网络设备 SFP+连接使用，不用配置，自动与 ONU设备注册，数据透传。

一、交换机侧配置

![](/media/202604/5e5cd0ac4a7c46539b8a74483af1d9476878.png)

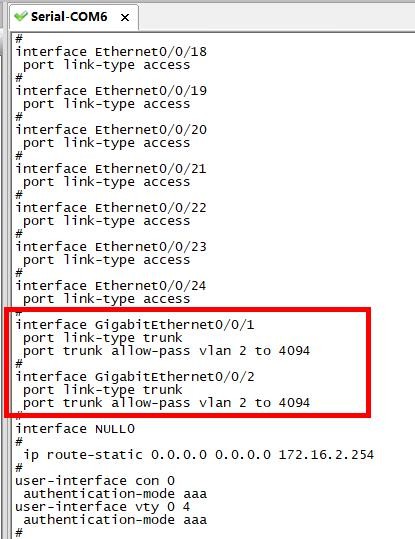

插接 VOLT 和连接 ITMS的网络接口设置为 TRUNK 模式，允许所有 VLAN 通过，交换机添加相应 VLAN ID；

![](/media/202604/e90081931fe642008730d96673b8a3ce4601.png)

二、秒开设置

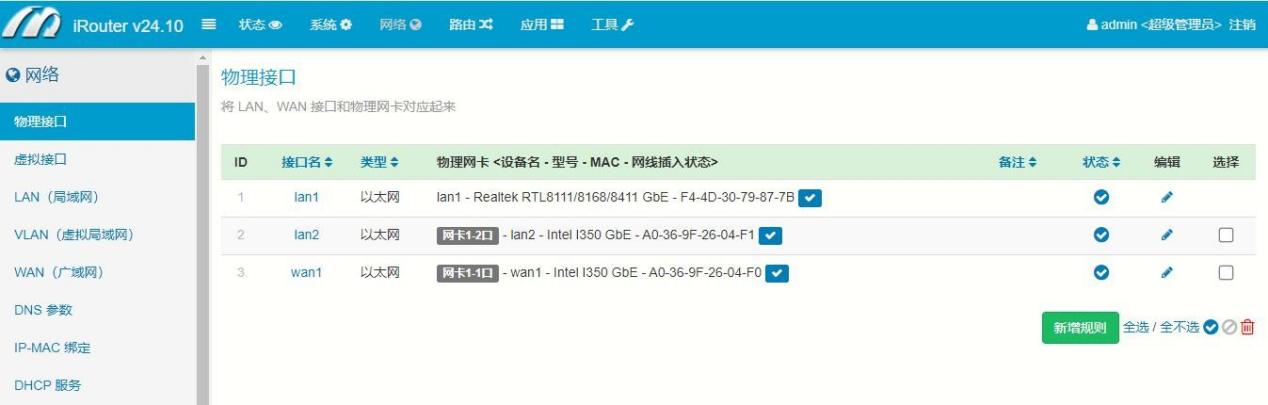

1、物理接口，设置 LAN和 WAN。通常 lan1带有 IP，作为本地管理；lan2设置为透传接口，与 OLT上联或交换机 TRUNK口连接；wan1 设置为路由出口；

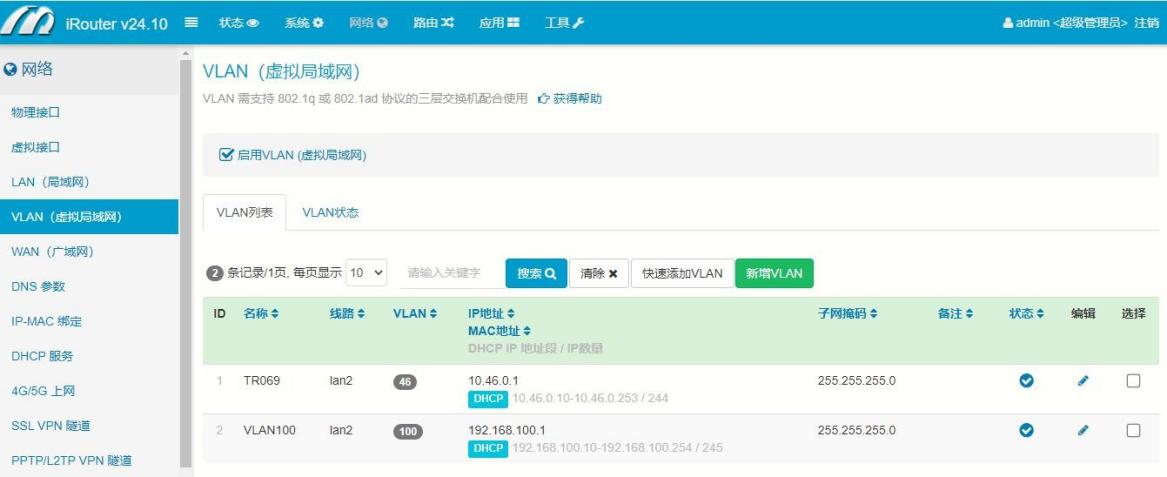

2、VLAN设置，设置 tr069对应的 VLAN，业务 VLAN，设置 IP；

![](/media/202604/3d78c0bc7f1c475a945ed3cd352abfca1519.png)

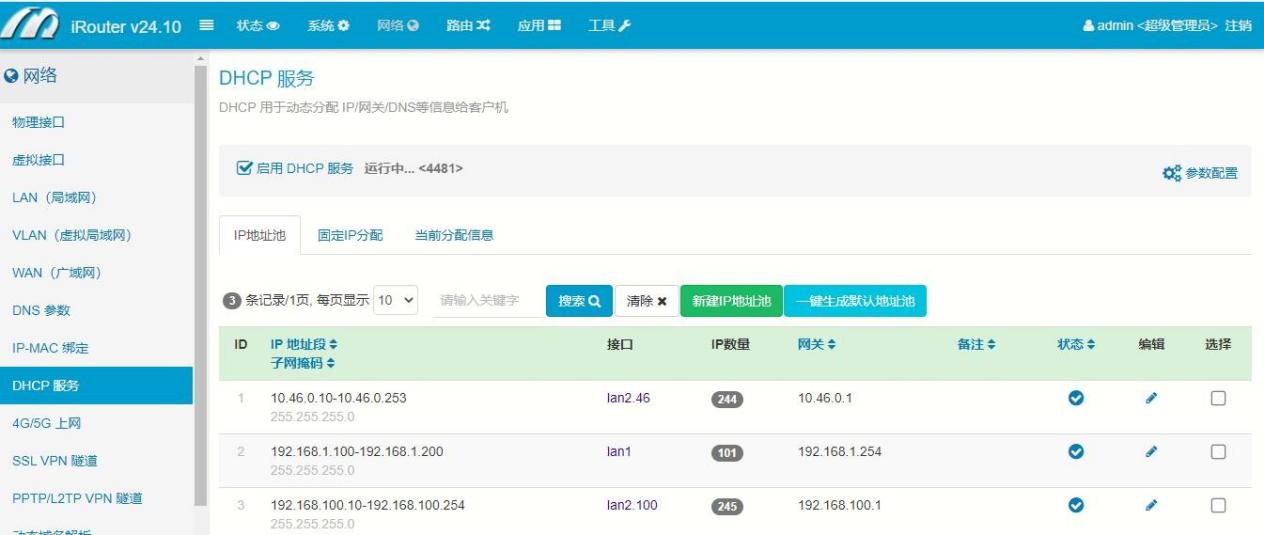

3、DHCP服务，为不同的业务 VLAN提供 IP地址分配；

![](/media/202604/ab07001b80924665815422323f34fbb36934.png)

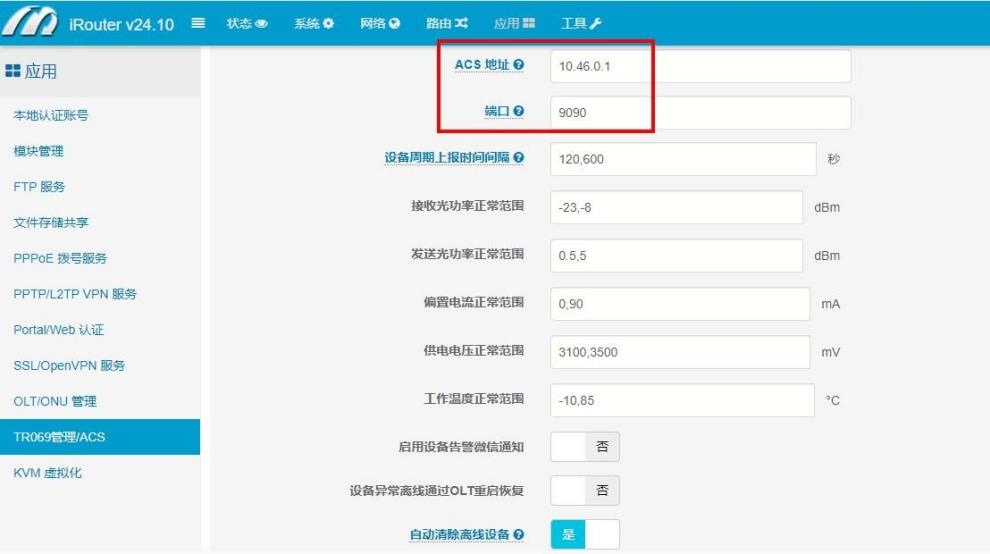

4、TR069管理/ACS服务设置；IP地址可与 VLAN网关一致；端口根据需要可多个添加；

![](/media/202604/065711b6b7b5414da85451939b3d6df99242.png)

![](/media/202604/bd616b9a19404120b880f5631eb14a2a3249.png)

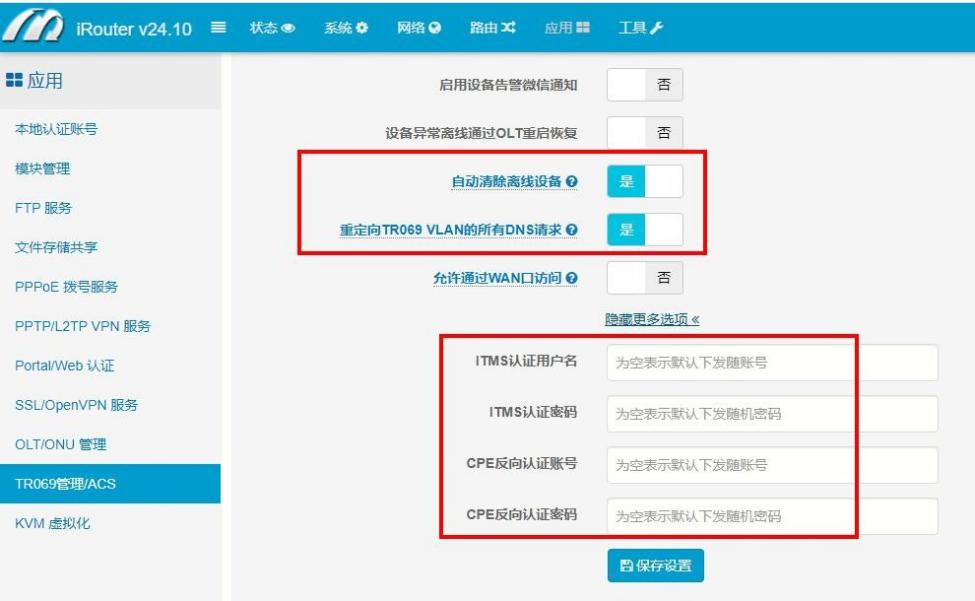

5、开启重定向DNS请求，在光猫服务器地址不一致的情况下有效保证管理数据请求；

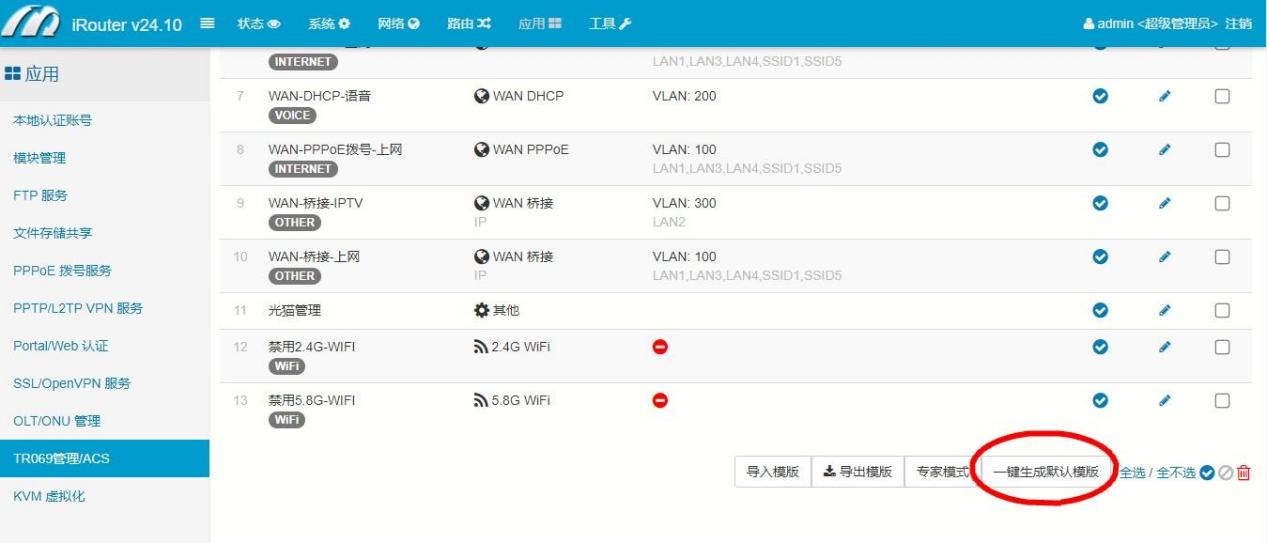

6、可一键生成默认模板再进行调整，方便快速；

![](/media/202604/042a34ebccc043f78a5ad5623b1639b58369.png)

三、光猫侧设置

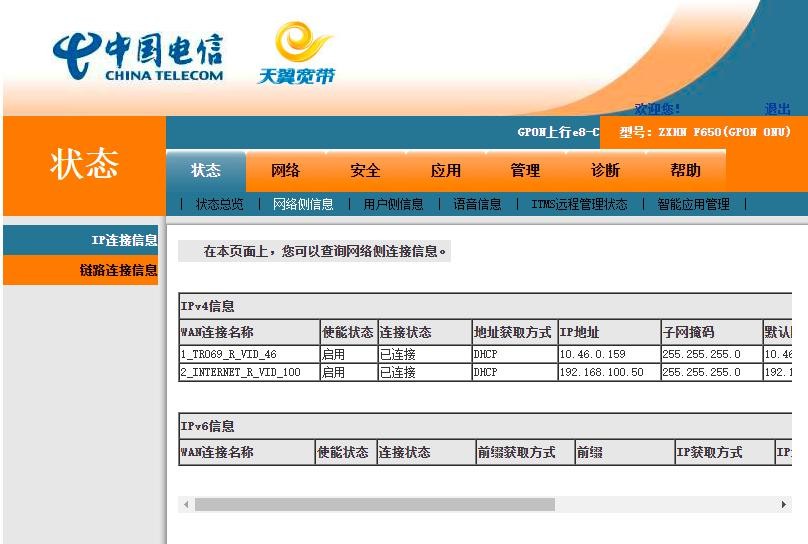

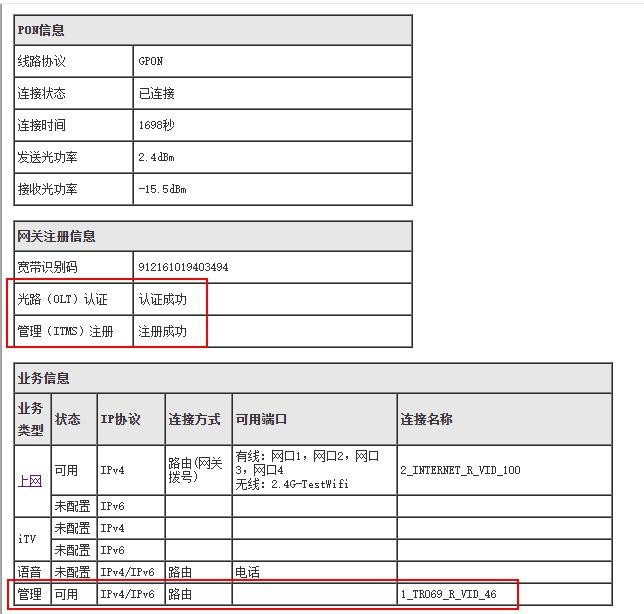

1、认证注册成功，TR069VLAN匹配并正常获取到 IP地址；

![](/media/202604/cb3cc6198fce4f2fa07cbdfbc8413c771455.png)

![](/media/202604/f1835199427c466ab8cdc45bd1fd02bc4868.png)

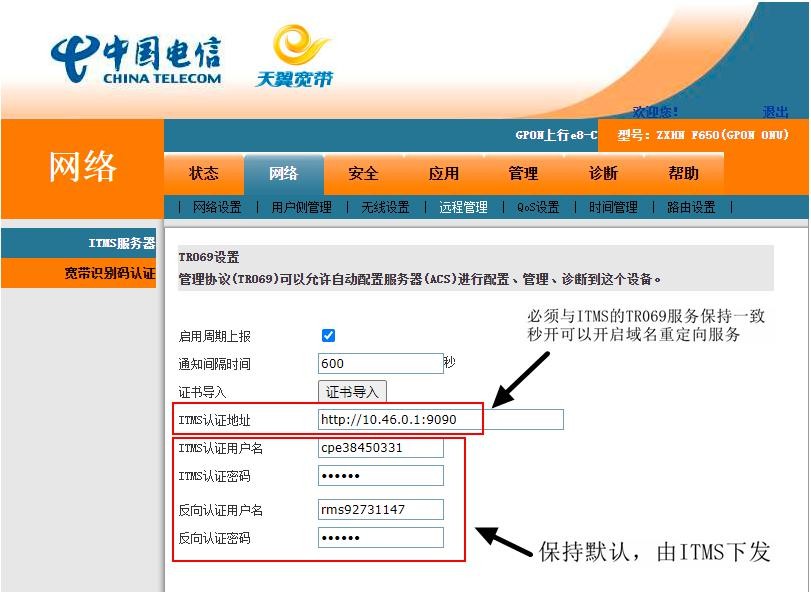

2、TR069设置

![](/media/202604/312c735841e9487a96f9dc63003768c23409.png)

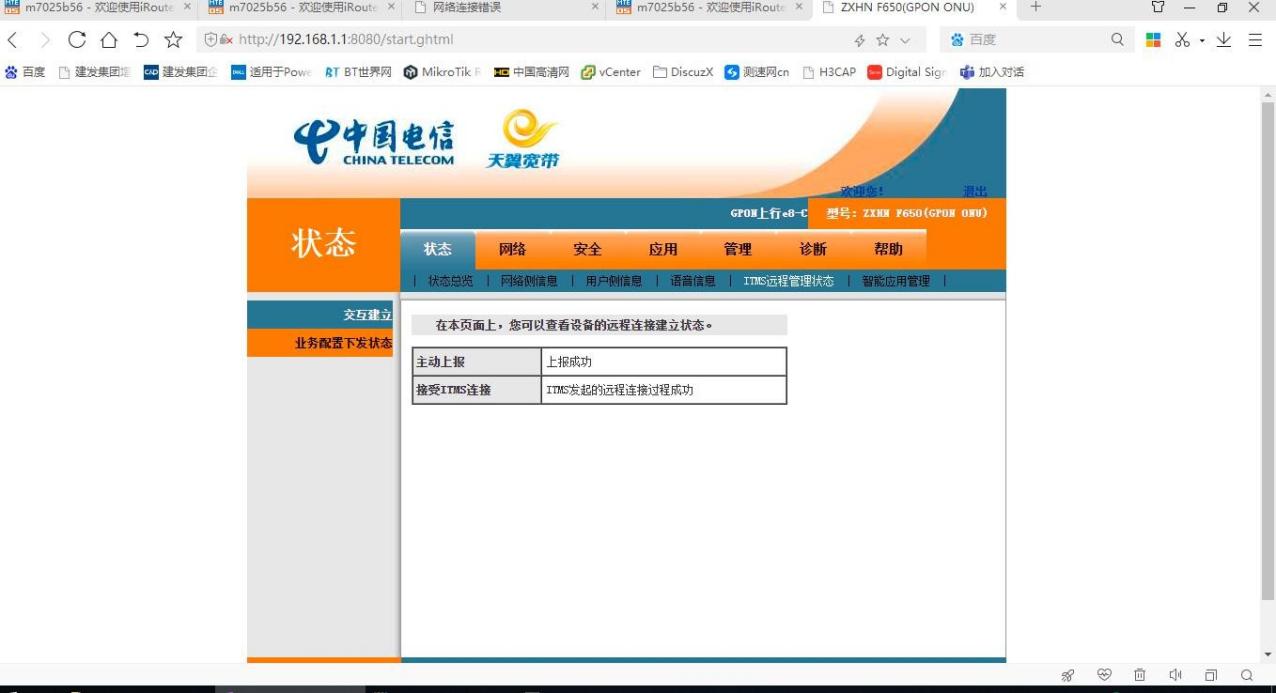

主动上报成功；

![](/media/202604/3b15662929b8483897e86fbf826352315735.png)

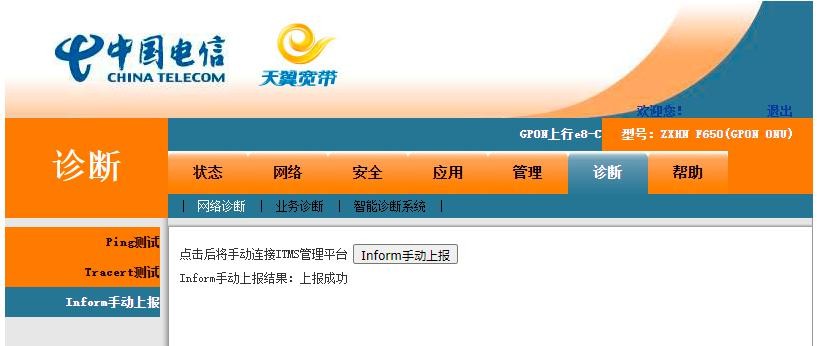

手动上报测试

![](/media/202604/bcf30c5417874414959d1d0b9953e0b09761.png)

3、下发配置，测试。完成。
