XOS综合网关 对接晶讯面板
一、晶讯面板设备了解
1、设备外观和型号的认识
咱们对接的晶讯设备型号为：FST402-00   设备额定电压为：220V~50Hz

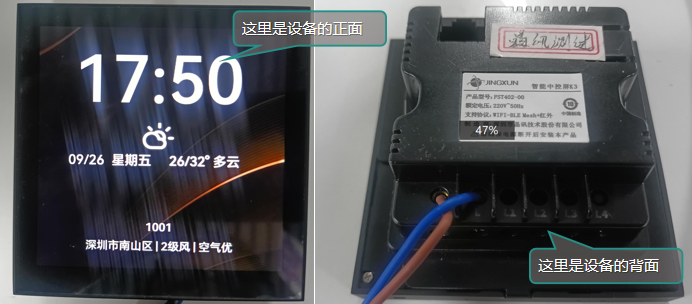

设备外观情况如下图所示：

![](/media/202605/9b1e01f2c7654e1dbbf3be5f5988d2309921.png)

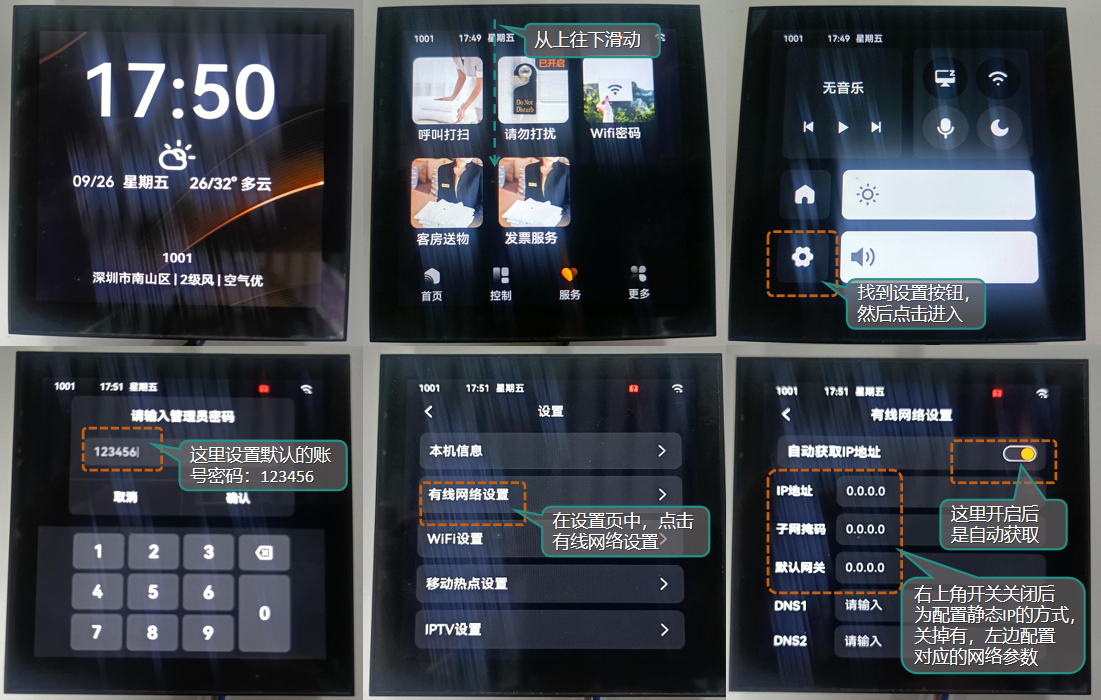

2、设备配置有线网络
有线网络，可以选择配置DHCP的方式和静态IP的方式，这里一般咱们使用DHCP自动获取的方式入网

![](/media/202605/55d7da91cb8341fd8118c2d86a73839f4534.png)

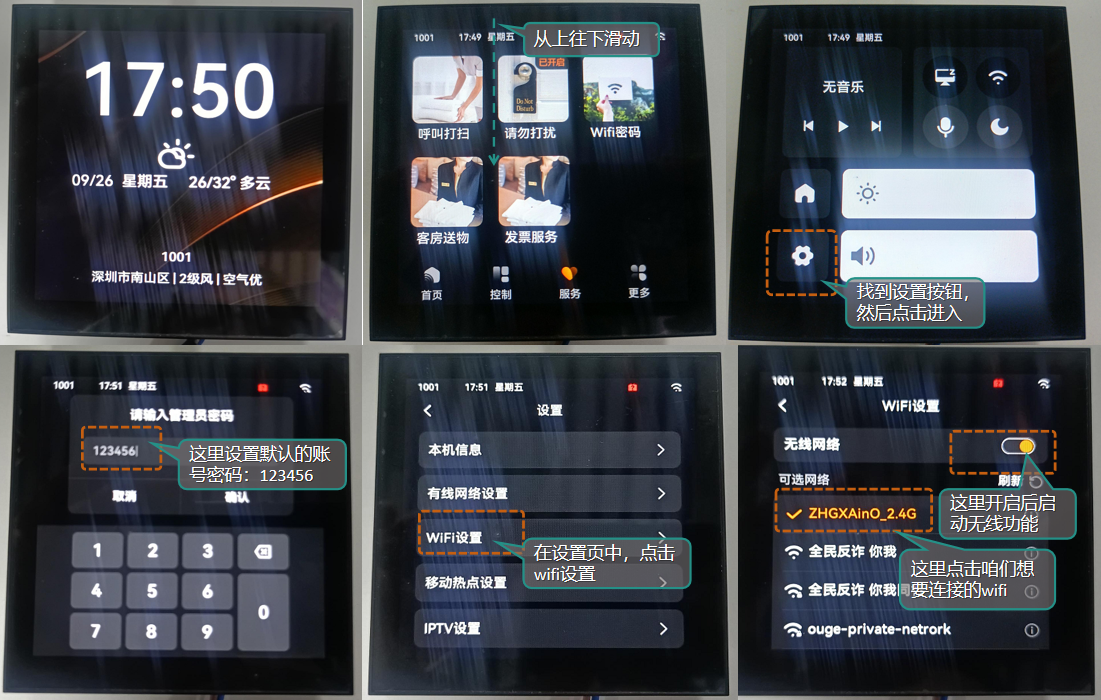

3、设备配置无线网络

![](/media/202605/a6536b6393d749b9b7fb1826cd2407642871.png)

二、对接配置流程
1、对接条件
（1）服务器对接晶讯面板，需要服务器开通晶讯的授权（可以在系统信息-系统升级这里看到当前设备是否带晶讯授权）
（2）需要服务器升级到版本C01V06R013P250904以上
（3）当前心跳需要使用GO版心跳（C版心跳没有对应代码，不支持晶讯面板的控制功能）
（4）直播列表节目名称需要指定格式（语音换台的条件）
（5）部分菜单名称需要按照指定名称（语音进入菜单的条件）
（6）确保晶讯这边有对应的技术师傅和咱们对接

2、交互相关的信息整理
         咱们需要交互和提供的信息：
（1）需求描述：对接 智慧光迅本地IPTV服务器
（2）服务器的内网IP地址（端口号固定是 7351）
        咱们需要做的操作和确认：
（1）确认当前的服务状态
（2）确认当前的节目表单中节目名称的格式
（3）确认菜单名称是否是固定的名称
（4）确认当前心跳版本是否是GO版心跳（不是GO版心跳的话咱们需要切换到GO版心跳，并且重启下心跳服务）
（5）确认当前服务器版本是否是C01V06R013P250904版本以上
        晶讯这边需要做的操作和确认：
（1）确认是对接的咱们智慧光迅的操作，确保调用的是智慧光迅的接口
（2）确认是否是对应的晶讯面板有绑定到晶讯云端，并做好初始调试（设备通网和设备房间号配置）
（3）确定晶讯云端有成功向晶讯面板下发配置（确保晶讯面板拿到配置，IPTV设置里面的服务器IP）

3、对接晶讯的交互流程（落地指南）
第一部分：光迅设备的调试
第一步：检查设备的基本对接条件
（1）检查服务器设备的版本信息，是不是 C01V06R013P250904版本以上
（2）检查服务器的授权情况，有没有 晶讯授权
注意：没有晶讯授权的话，晶讯服务无法开启
第二步：光迅厂商，配置IPTV本地服务器网口IP地址等基础通网
第三步：检查当前晶讯服务状态是不是开启的状态
第四步：光迅厂商，配置直播节目业务，配置后，确定节目表单为指定格式
（1）中央台节目格式：中央一台
（2）卫视台节目格式：广东卫视
第五步：光迅厂商，配置桌面菜单，注意三个固定菜单的菜单名称
（1）酒店介绍、周边景点、在线购物，这个三个模块的菜单，菜单名称需要固定使用对应的菜单名称
（2）私密投屏等其他菜单，对菜单名称没有要求
第二部分：相关的信息交互
第一步：光迅厂商提供对应的内网服务器IP地址给到晶讯厂商
注意：这个IP地址需要房间的晶讯面板到该服务器IP地址可达
第三部分：晶讯厂商的调试
第一步，晶讯面板的基本调试
（1）晶讯面板调试上网
（2）晶讯面板房间号的登记
第二步：晶讯云平台推送配置给到晶讯面板
根据光迅厂商提供的本地服务器IP地址的信息，向终端推送配置

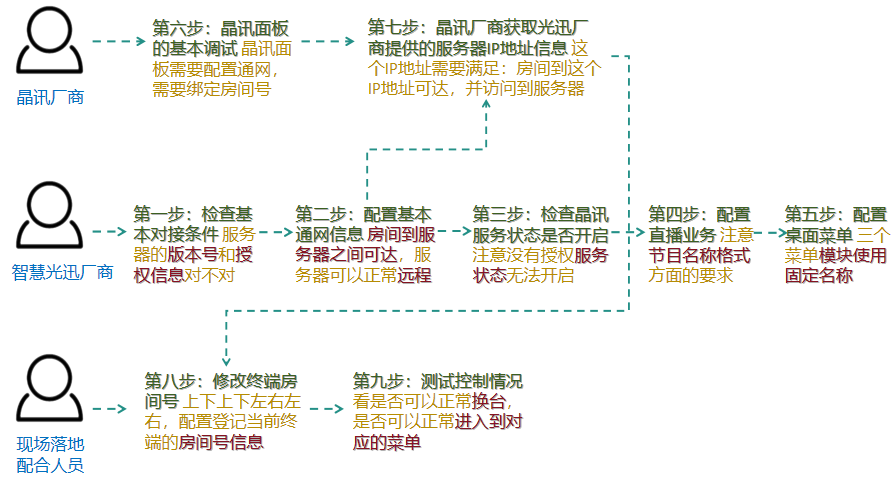

对接晶讯的交互流程如下图所示：

![](/media/202605/3652a644079d4eaf8bfc6cb1eff776417236.png)
