# **三剑客调试教程**

智慧光迅三剑客一般是指：融合路由、综合网关、OLT光接入设备。三剑客设备解决了项目需要的智寓、宾馆、养老院、月子中心等场景的一套解决方案。
![](/media/202604/48ca5d90596d4ba0b74551f34533d8063197.jpeg)
## 一、项目开局
### 1、手机EAAS扫码上云

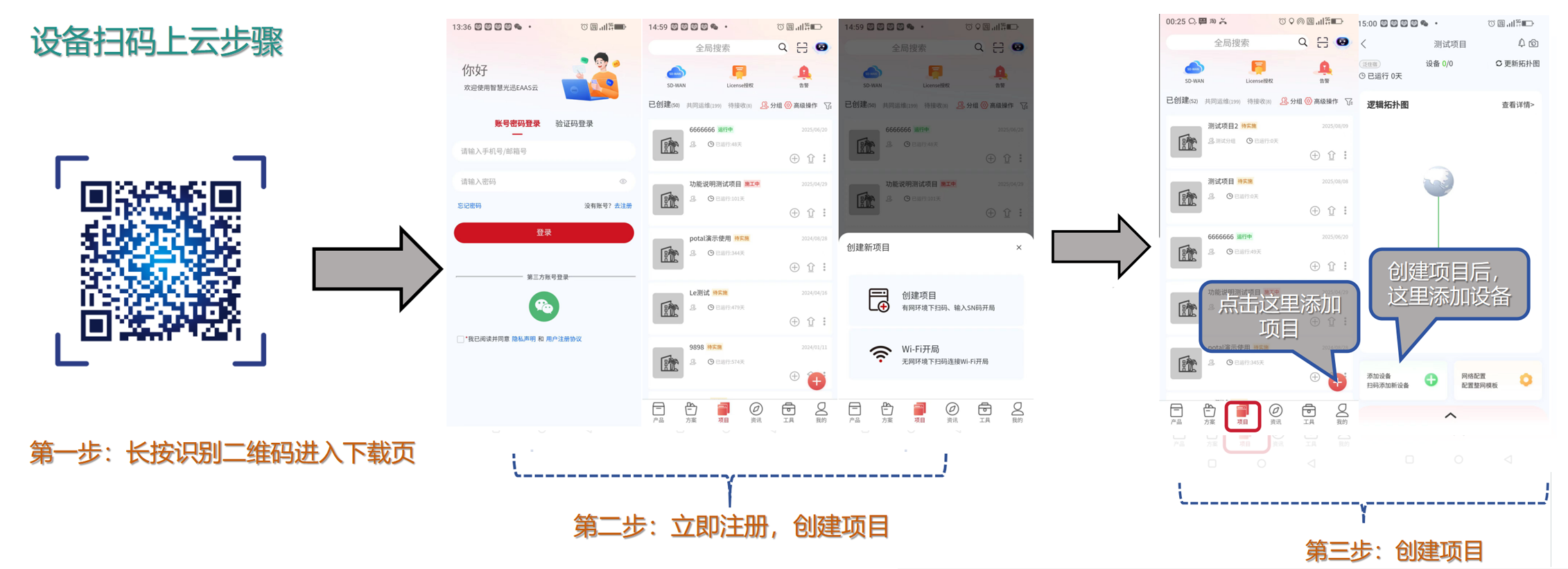

当我们的三剑客到手后先检查设备的完整性，确保该有的硬件一件不少，然后拿出我们的手机在应用商店下载EAAS云AP（即我们智慧光迅设备扫码上云以及云端维护平台），下载好后我们需要先注册自己的EAAS账号，以自己的手机号来注册，注意，创建项目的人为主账号，拥有项目的分享，移交，以及设备解绑等主要权限，被分享的人无以上权限，接下来我们根据下图步骤操作项目的创建、设备的绑定，若遇到问题则可以联系技术人员去做对应的技术处理

![](/media/202604/2049fae5418b443fb59ed7da56f0a0974023.png)
项目创建后可以分享给别人，让多人一起将设备扫码上云，具体步骤如下：

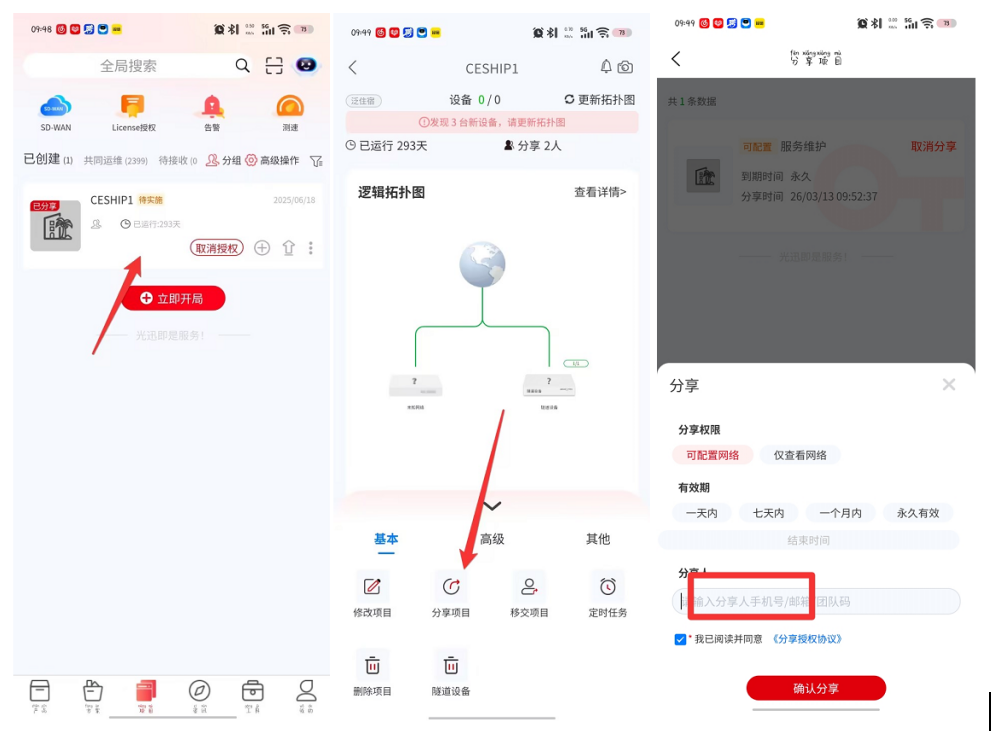

点进项目，下拉箭头找到分享项目，点击分享项目输入被分享人的手机号，注意被分享的人也要下载EAAS云APP并注册了账号的 ，且AP的名称以安装点位命名，需要注册电话号码的AP则以电话号码命名

![](/media/202604/a050ec140cd74b699aa1fd5372aa9b6c2039.png)

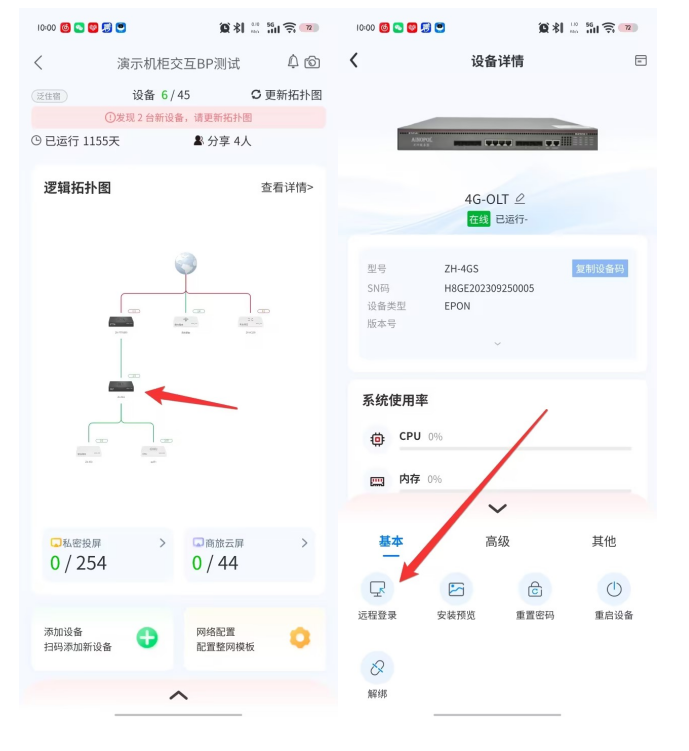

 手机云EAAS查看已添加设备，并远程设备进行管理

![](/media/202604/fb423461128b472b8a10b3dd6786dcf61185.png)
### 2、电脑网页版EAAS上云
网页云EAAS（支持win系统）链接：[https://ztv.zhgxnet.cn/EAAS

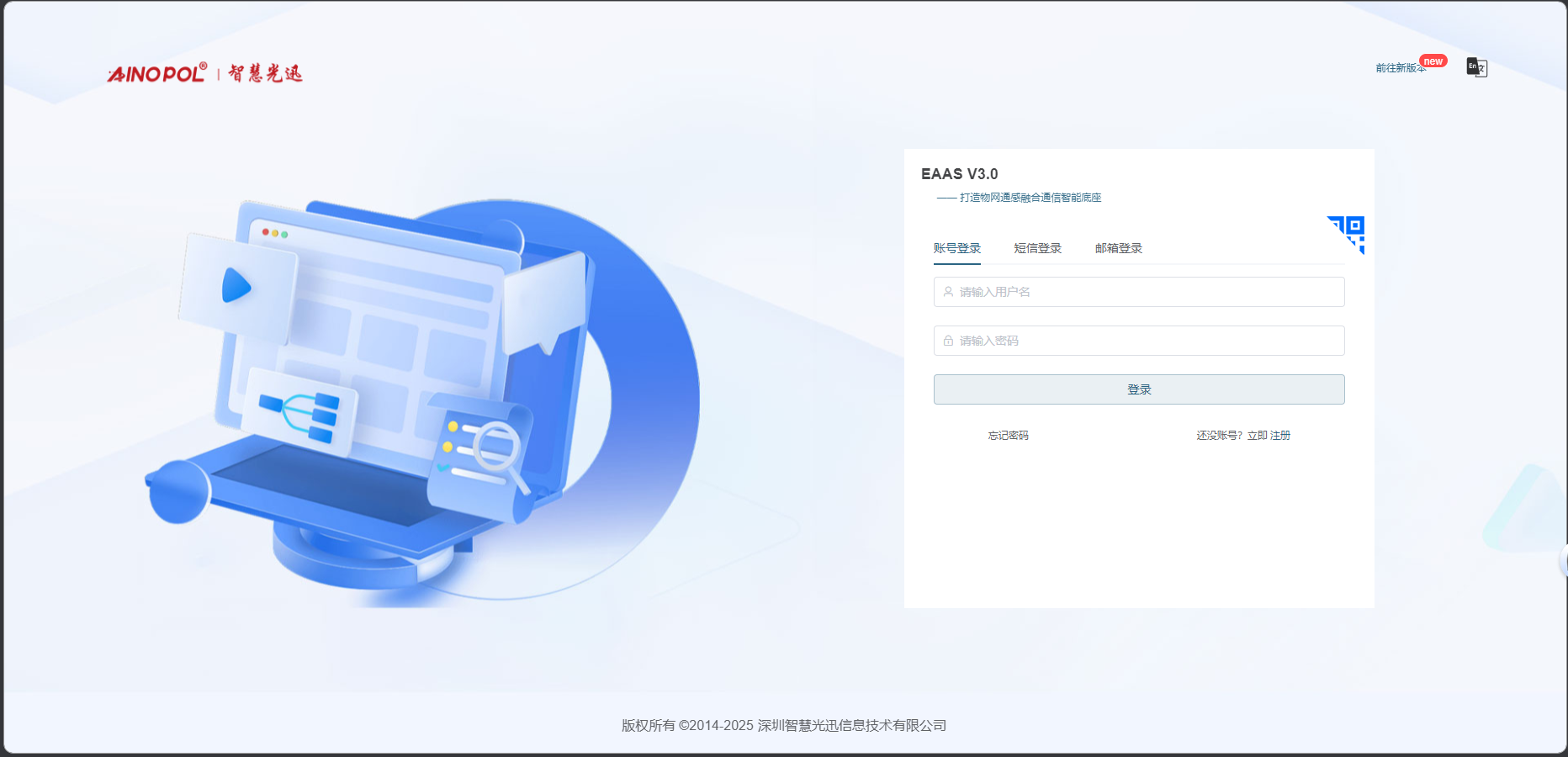

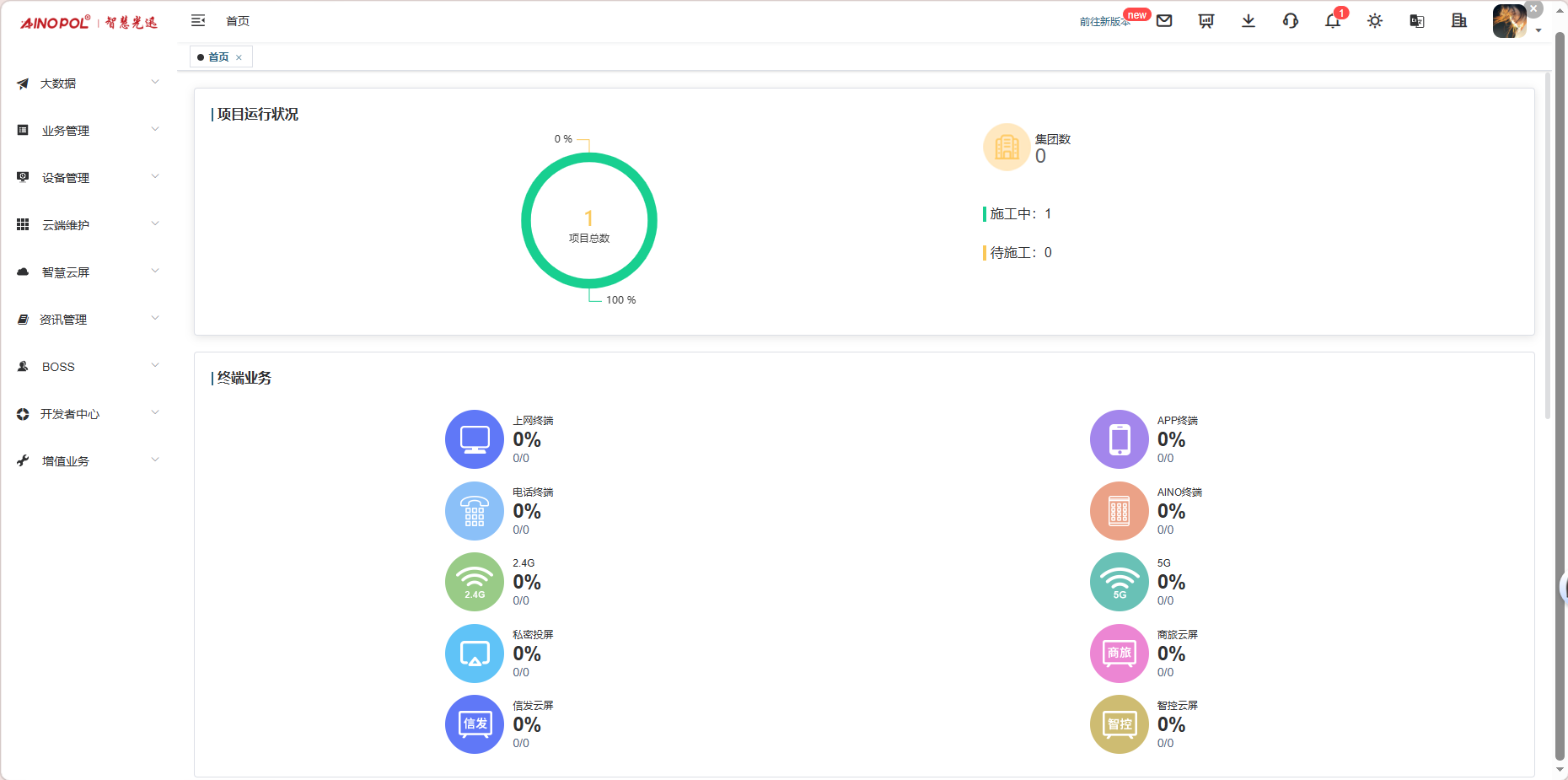

 网页云EAAS创建项目：

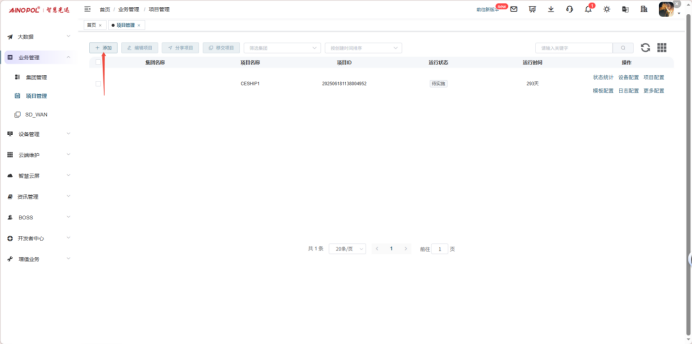

点击业务管理—项目管理，点击添加按钮：
![](/media/202604/8aa3aa2273c7488aa89a00ec7e31300e8442.png)
![](/media/202604/2e75ece839a749b4884dab3346d6ccb57219.png)
网页云EAAS创建项目：
点击业务管理—项目管理，点击添加按钮：
![](/media/202604/6a38dbb04d2848f3a69dc37a9784b4751847.png)

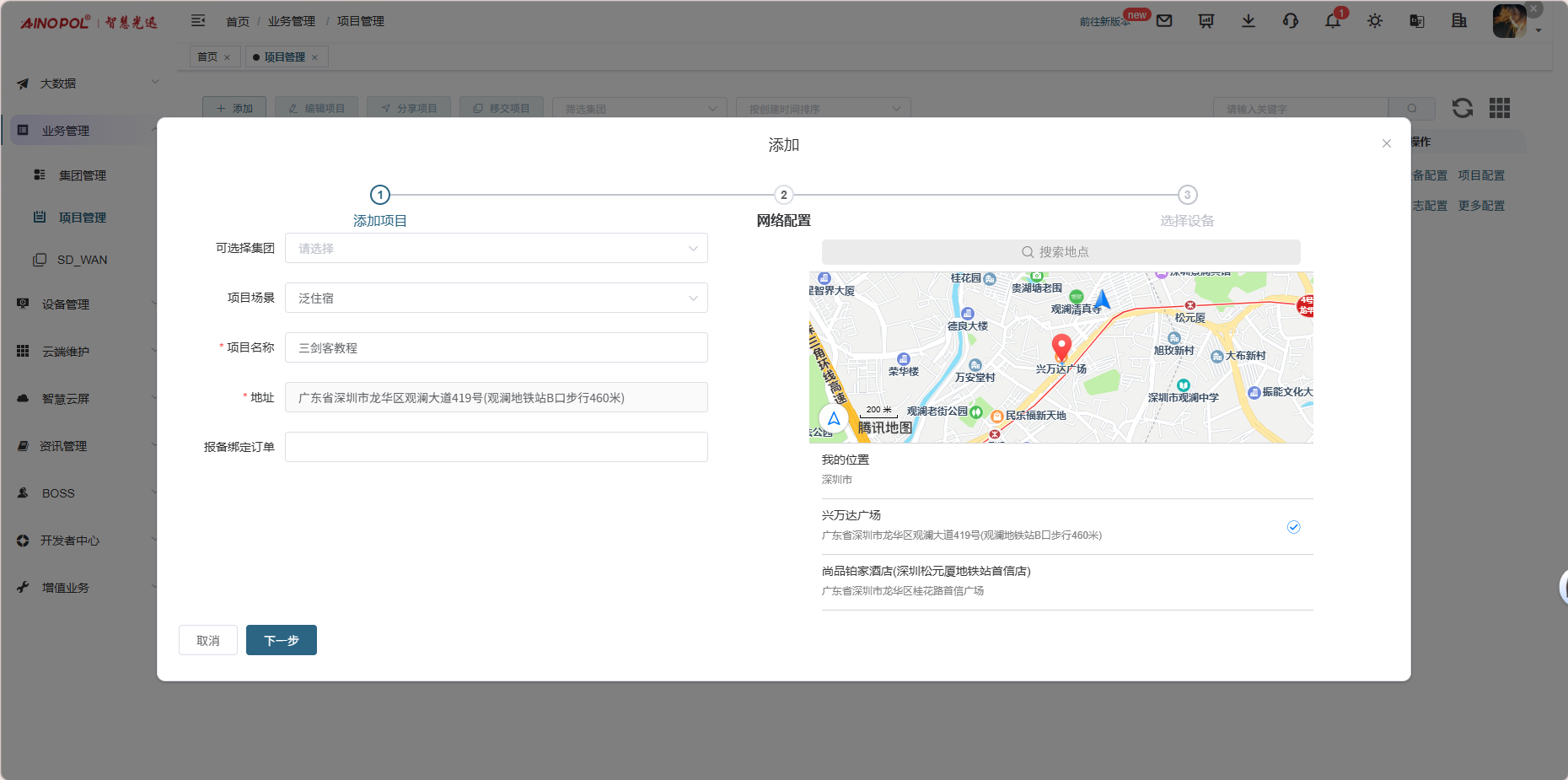

填写项目名称（必填）、我的位置（必填）、网络配置（非必填）、选择设备（非必填）； 点击完成
![](/media/202604/d3c4299f3e2f4bc993870f7a5f4dde3e8306.png)

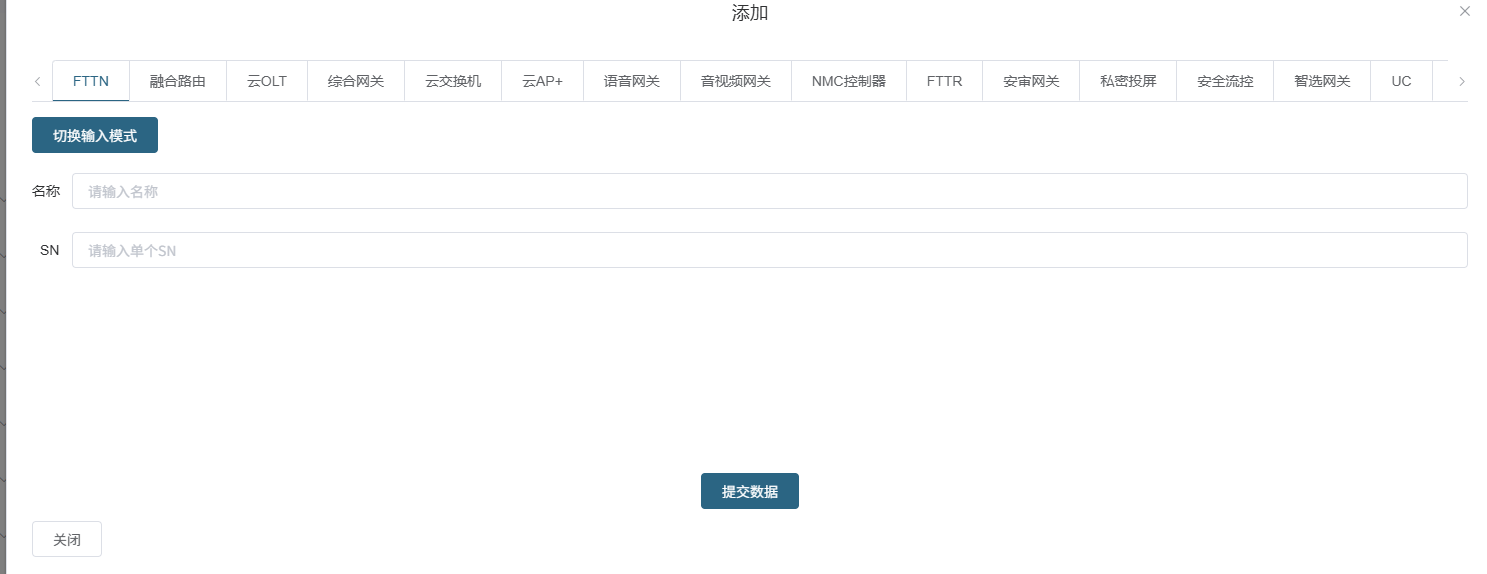

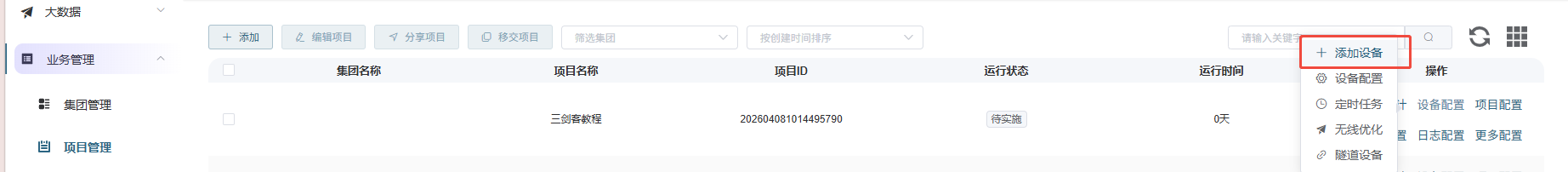

填写对应的设备编号，点击提交数据即可，注意AP最好以安装的点位命名，需要注册电话的话以电话号码命名（房间号命名，纯数字形式）
![](/media/202604/aaa076d9dc6843f6933fbe71dc6bc6916495.png)
填写对应的设备编号，点击提交数据即可
![](/media/202604/29793bfe3b5a49d380a1067b2d0c56997672.png)

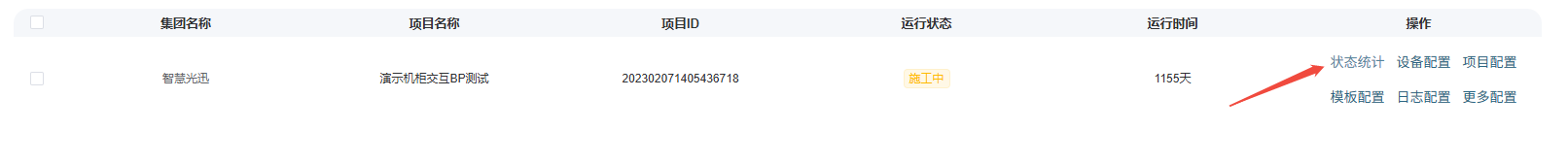

网页云EAAS查看已添加设备，并进行管理:点击业务管理—项目管理—状态统计
![](/media/202604/71493d50bfc14479853dd22f0e09661f3221.png)

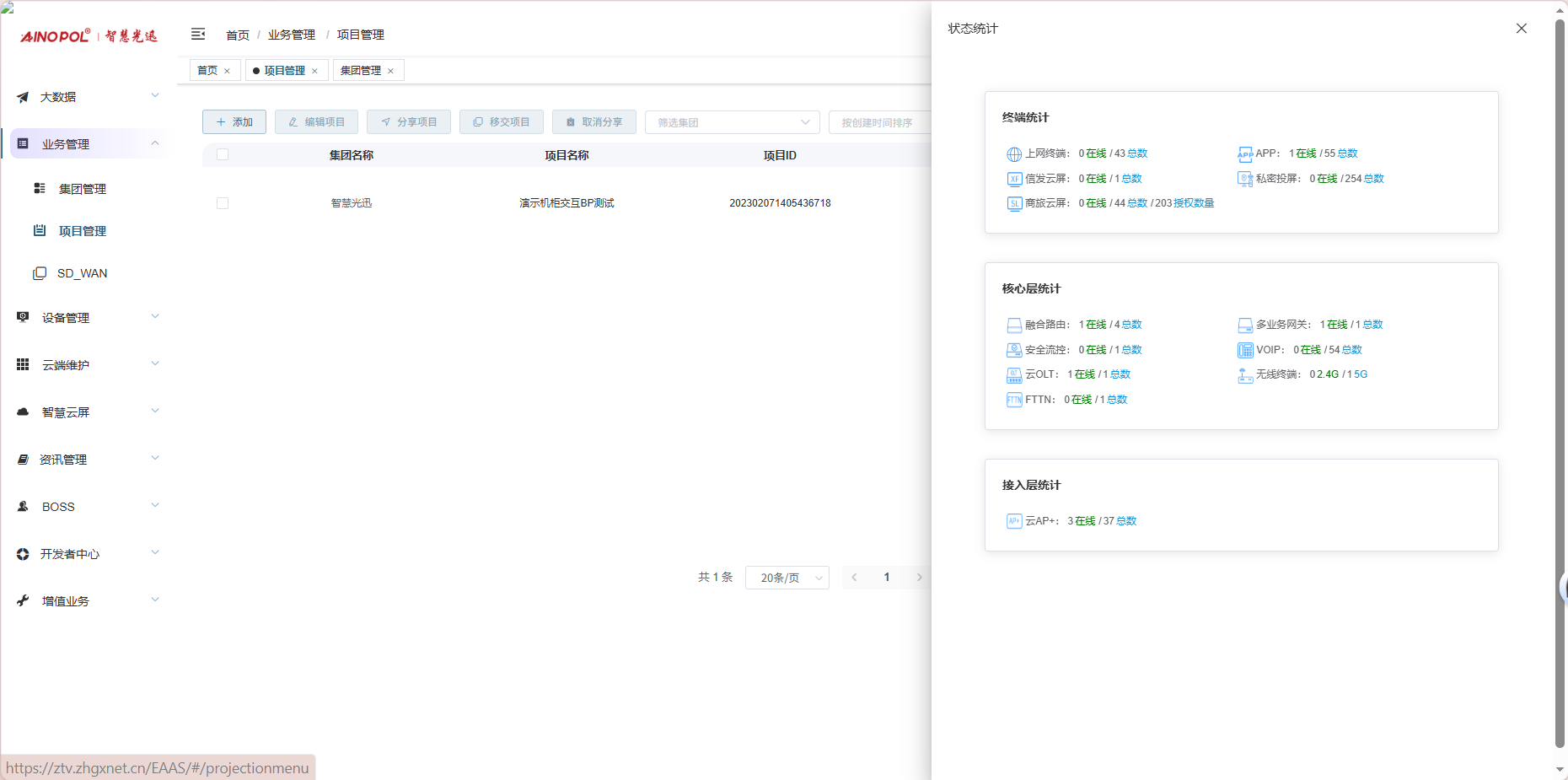

设备全部上云后正常状态显示截图如下所示
![](/media/202604/801895056a414ce7952c099b2db184931059.png)
### 3、设备上架说明
（1）、将网络设备根据流量走向，从上到下进行设备安装，方便后期运维排查问题
（2）、两台设备之间至少空余1U，以保证设备的散热
（3）、布置网线时，网线长度需大于1米，短于100米。
（4）、强弱电布线时至少保持10cm以上，减少弱电网络传输时的干扰
（5）、OLT安装时一定要布置地线，以减少网络未接地造成的干扰
（6）、光纤布线时要注意不要过度弯折，尽量使用魔术贴进行理线避免光纤折损
（7）、分光时切记分光均匀，光过强（不宜高于\-10DB）、光过弱（不宜低于-25DB）、光差值过大（同一个PON下ONU接收的光值不超过10DB）都容易导致网络不稳定

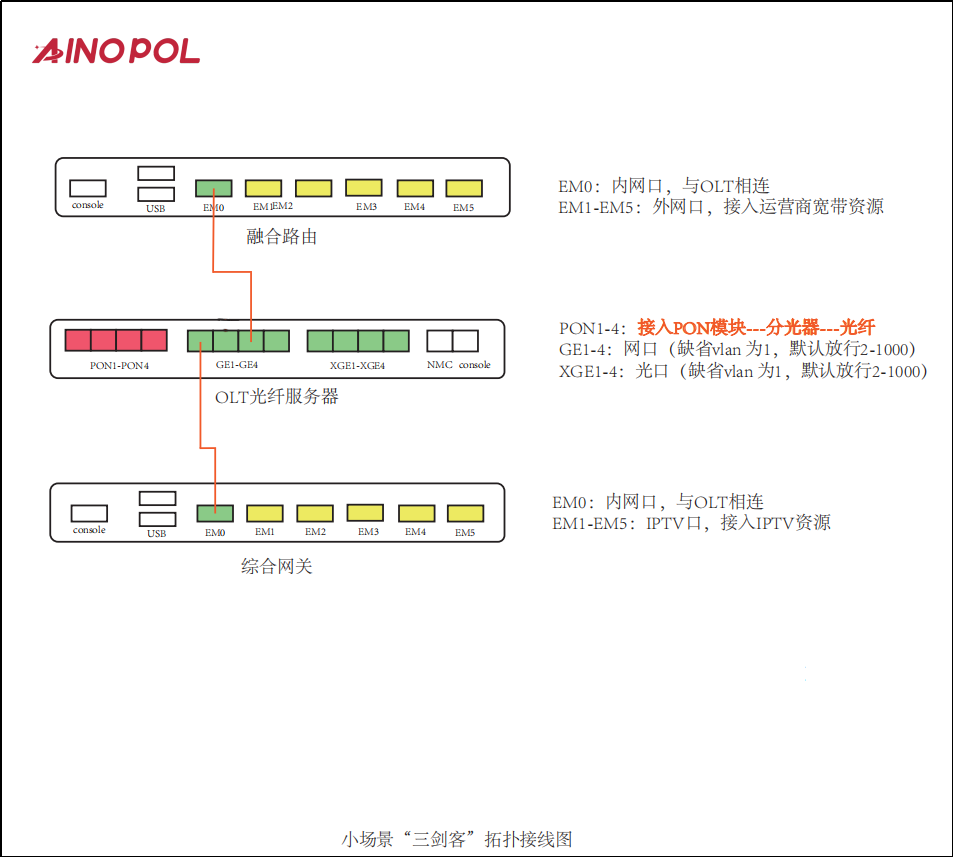

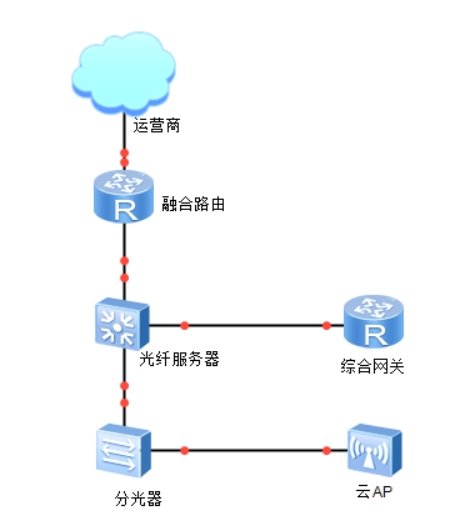

### 4、机房接线示意图
![](/media/202604/667e0e42d4e940d18ae05780e632910f5515.png)
## 二、设备调试上网
### 1、融合路由调试上网

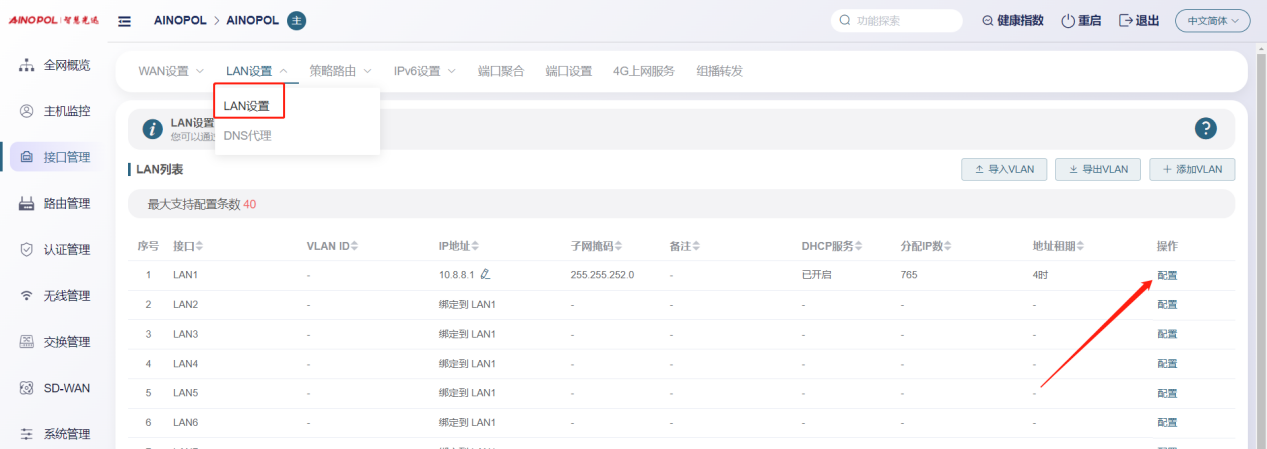

第一步：电脑接到融合路由的EM1（ETH1、LAN1）口，自动获取IPv 4的地址，根据获取的地址网页访问网关，进入路由的登入界面，输入默认密码Zhgxnet@123进入路由的主页，接口设置--LAN设置，设置LAN口，设置内网IP以及掩码（默认IP地址为10.8.8.1.掩码为255.255.252.0）
点击接口管理—LAN设置—LAN设置—配置
![](/media/202604/99903d4c4fea45a887f2b53481b18e057907.png)
第二步：设置端口IP、掩码、DHCP地址池以及地址租期（保留10.8.8.X段做为管理设备的静态IP），注意一定要下拉高级设置将DNS改为外网提供的DNS，没有的话填223.5.5.5，114.114.114.114
![](/media/202604/20b78d8ac2c445bd94ae78b715bdd3e17315.png)
第三步：WAN口的分配

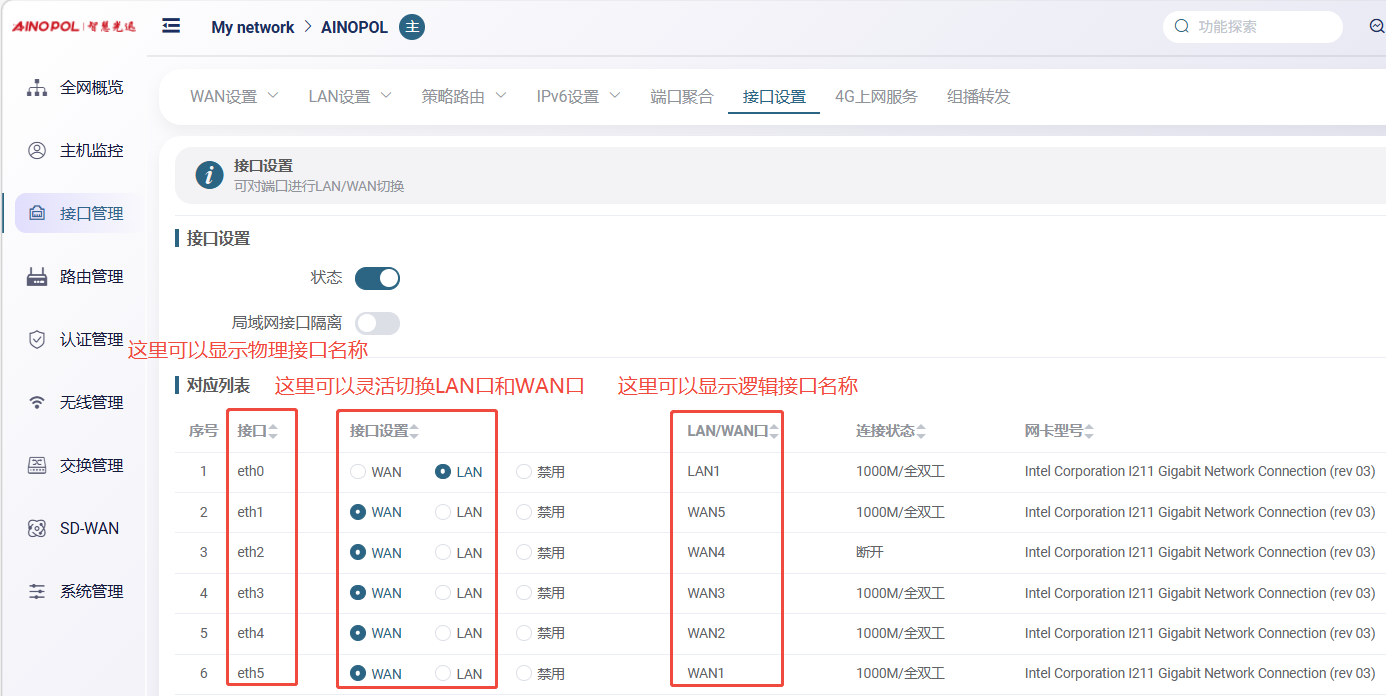

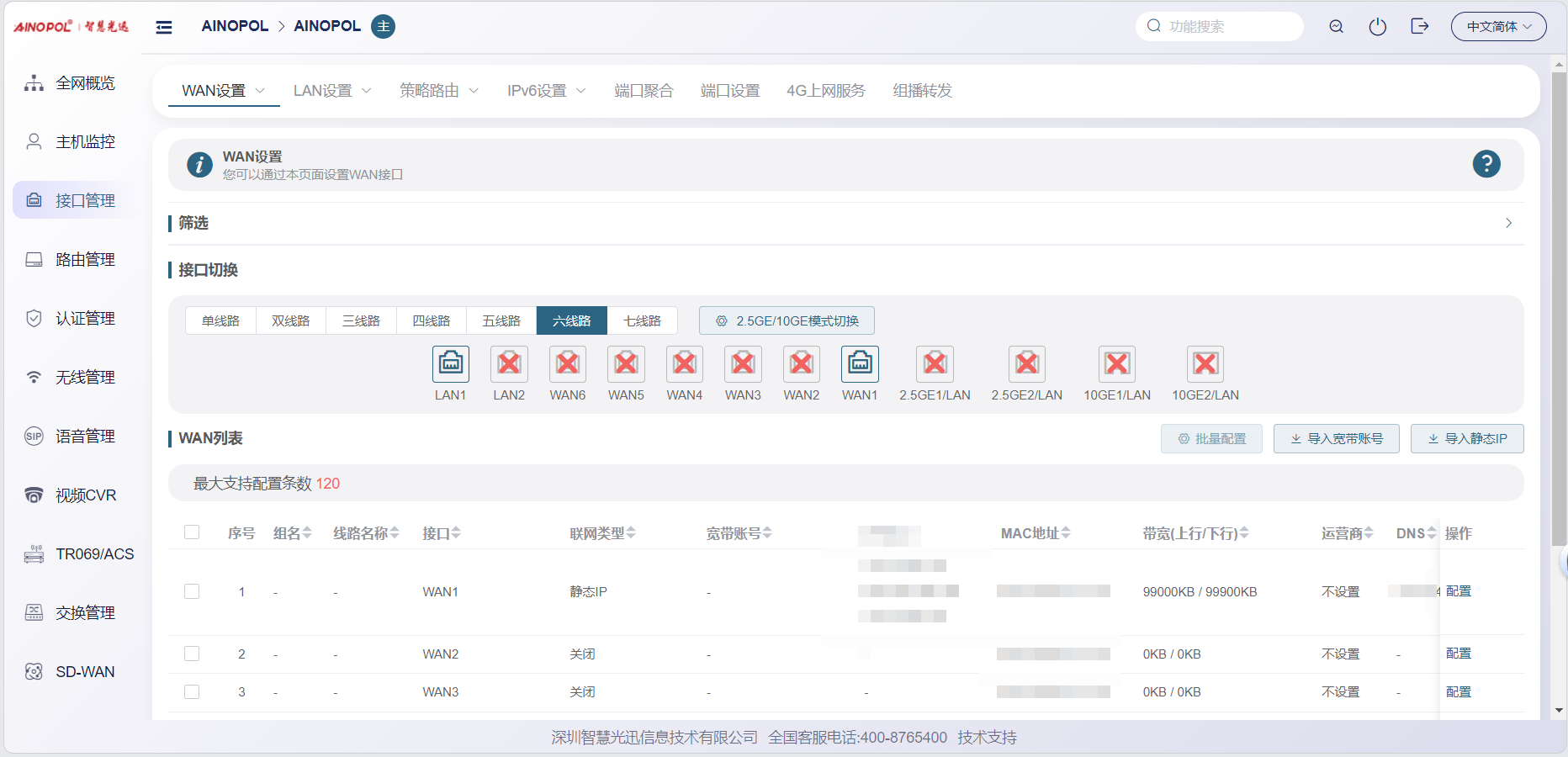

点击接口管理—接口设置，根据需求进行WAN口的分配（默认1LAN/5WAN）或者在接口管理更改线路，注意更改后需要点保存才会生效
![](/media/202604/898d913ad6ba42fc8dc0421830356fd48713.png)
或者
![](/media/202604/f7c5d0322bc3404692b19f722a7e6c117797.png)
第四步：设置WAN口，选择上网类型，进行外网的接入
点击接口管理—WAN设置—WAN设置，点击右侧配置按钮
![](/media/202604/057257924ffa4d4f8eec4428e43100a59738.png)
第五步：根据运营商所给的外网接入类型选择对应情况并填写对应信息
![](/media/202604/2d4759e29c7a47bdbe562718a7b006bb7188.png)
### 2、融合路由内网规划
第一步：业务网络规划 | 业务网络规划举例
![](/media/202604/94440eb7ec114ef48d533ae2b4ab1f636404.png)

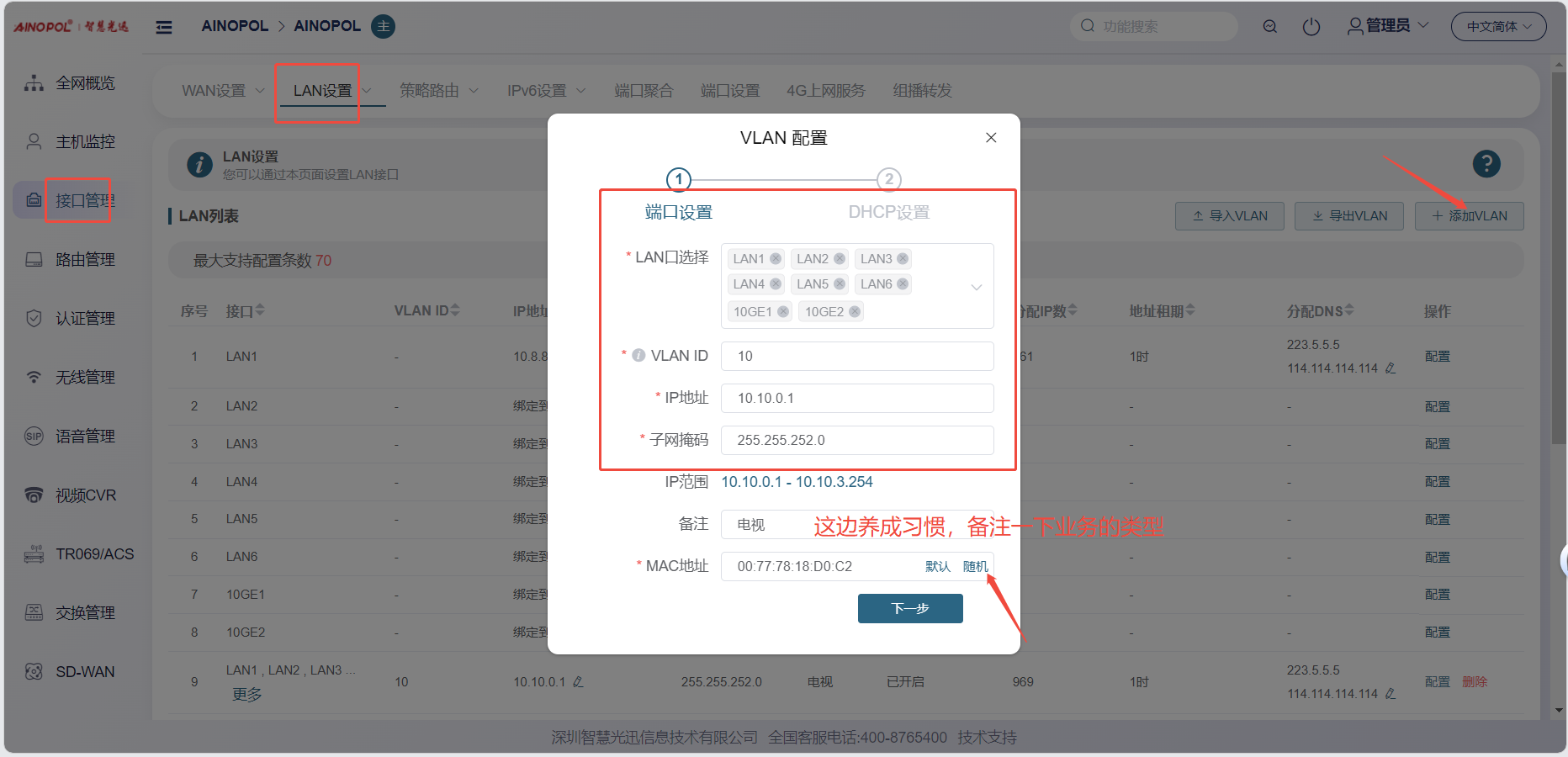

第二步：针对规划的网段创建对应的LAN口
![](/media/202604/700631c80ebd4dc29f1bb193e0b7365b2338.png)

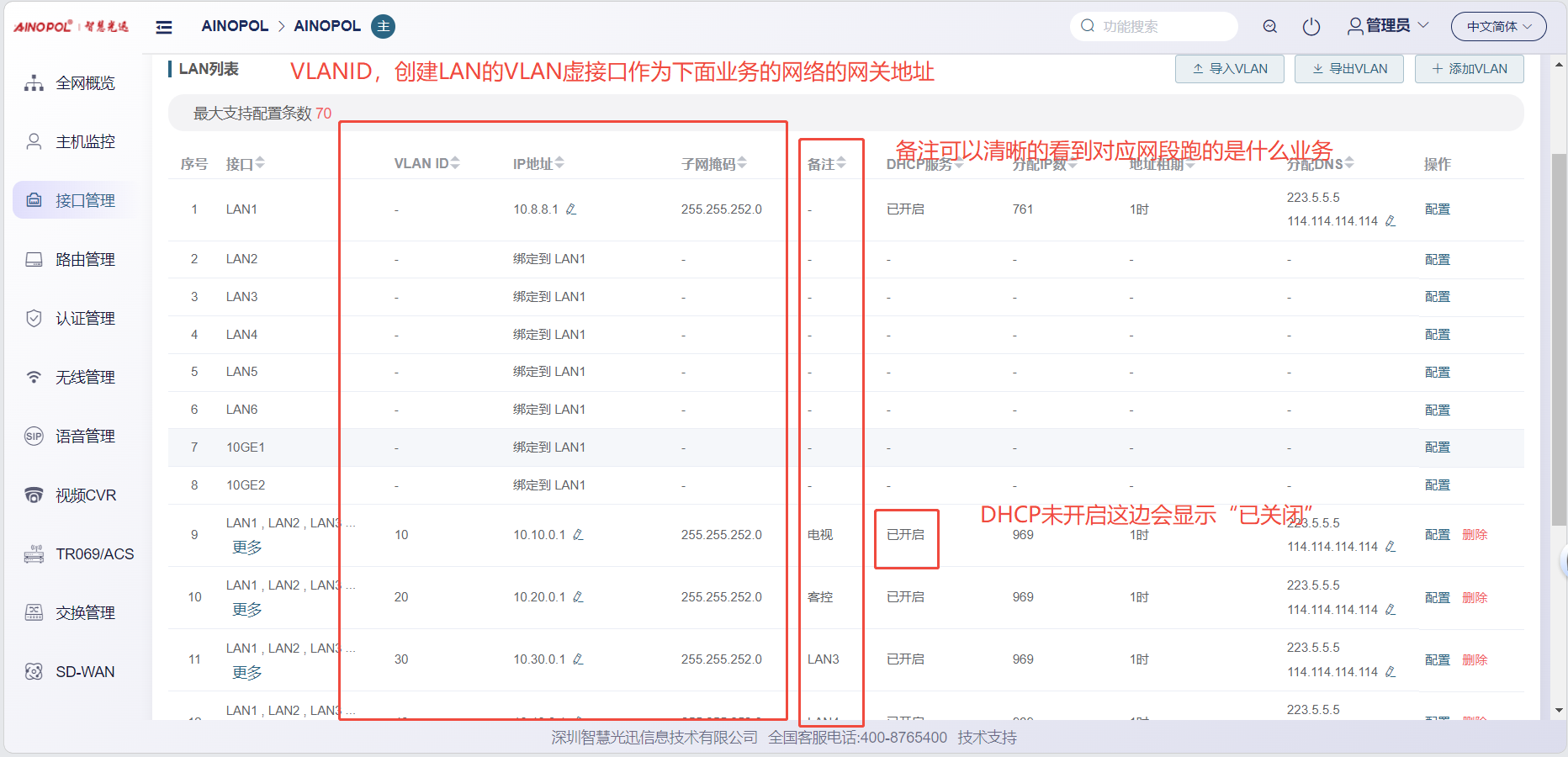

第三步：针对详细的业务规划依次创建，创建完成的详细截图如下所示：
![](/media/202604/23a1636e87dd4da285e18dd101c85be19137.png)
### 3、 OLT设备调试上网
第一步：进入设备调试界面
OLT的NMS口IP为192.168.100.1，或者直连的网口OLT默认出厂IP（VLANIF1）是：10.8.8.6/22，电脑设置同网段静态IP即可进入
第二步：OLT配置上网

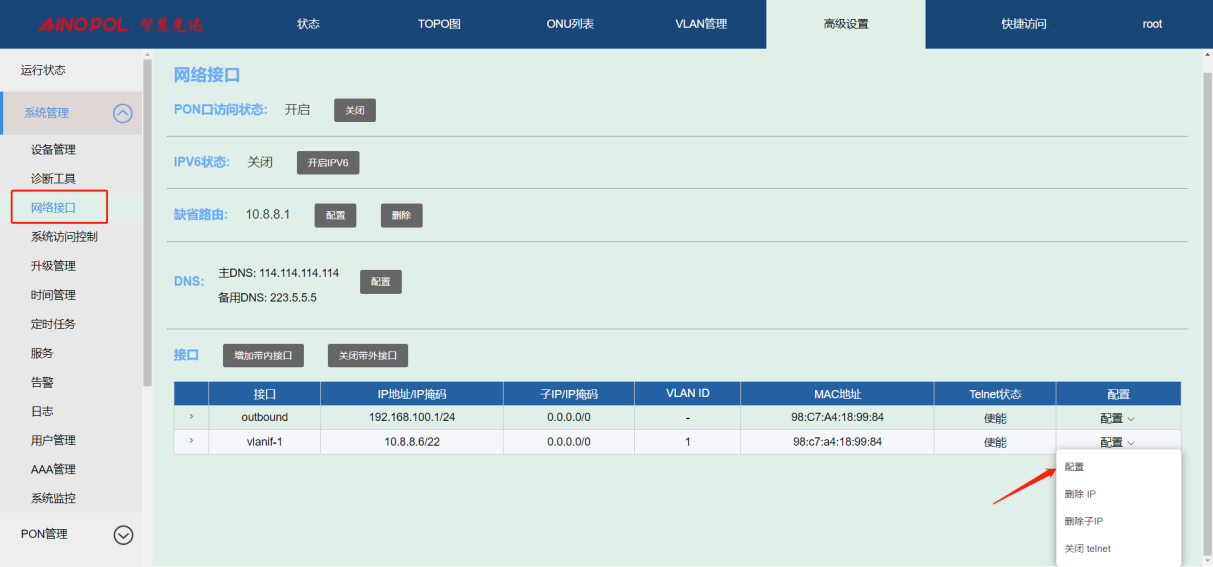

点击高级设置—系统管理—接口—vlanif1—配置，即可配置OLT的IP地址
EPON
![](/media/202604/f21d93d3b5a64631a03de252b328aa516798.png)
GPON
![](/media/202604/91b52b64731f4d77b116d166076369247683.png)

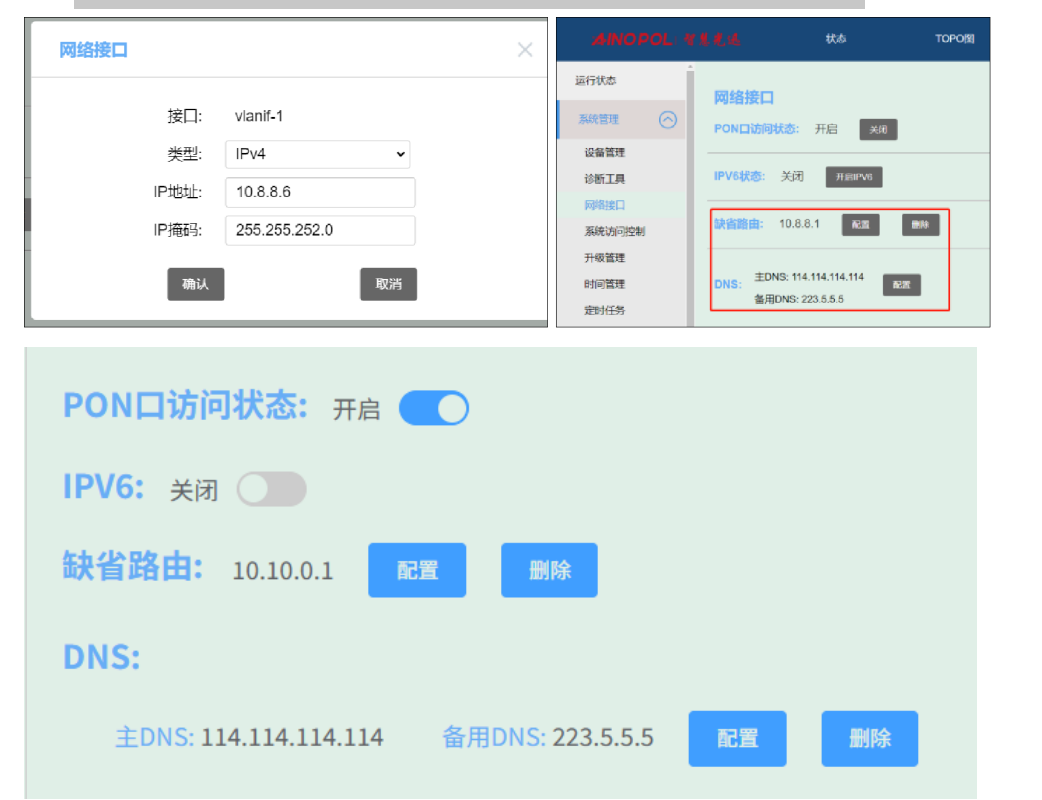

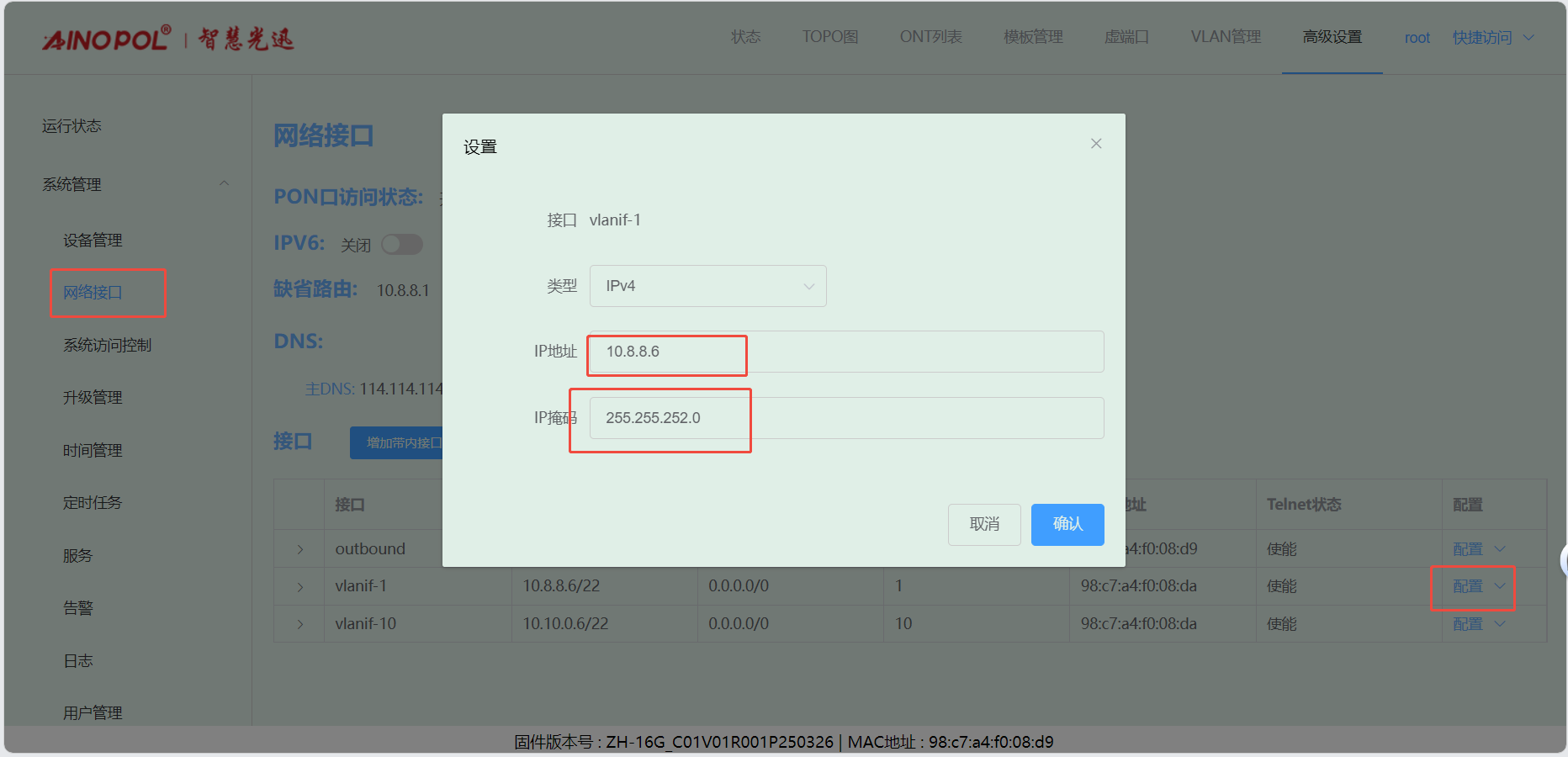

第三步：配置vlanif 1 ip地址、缺省路由IP（网关）、DNS
![](/media/202604/b3ac8e813db4484e9bd0ac22710330d37801.png)

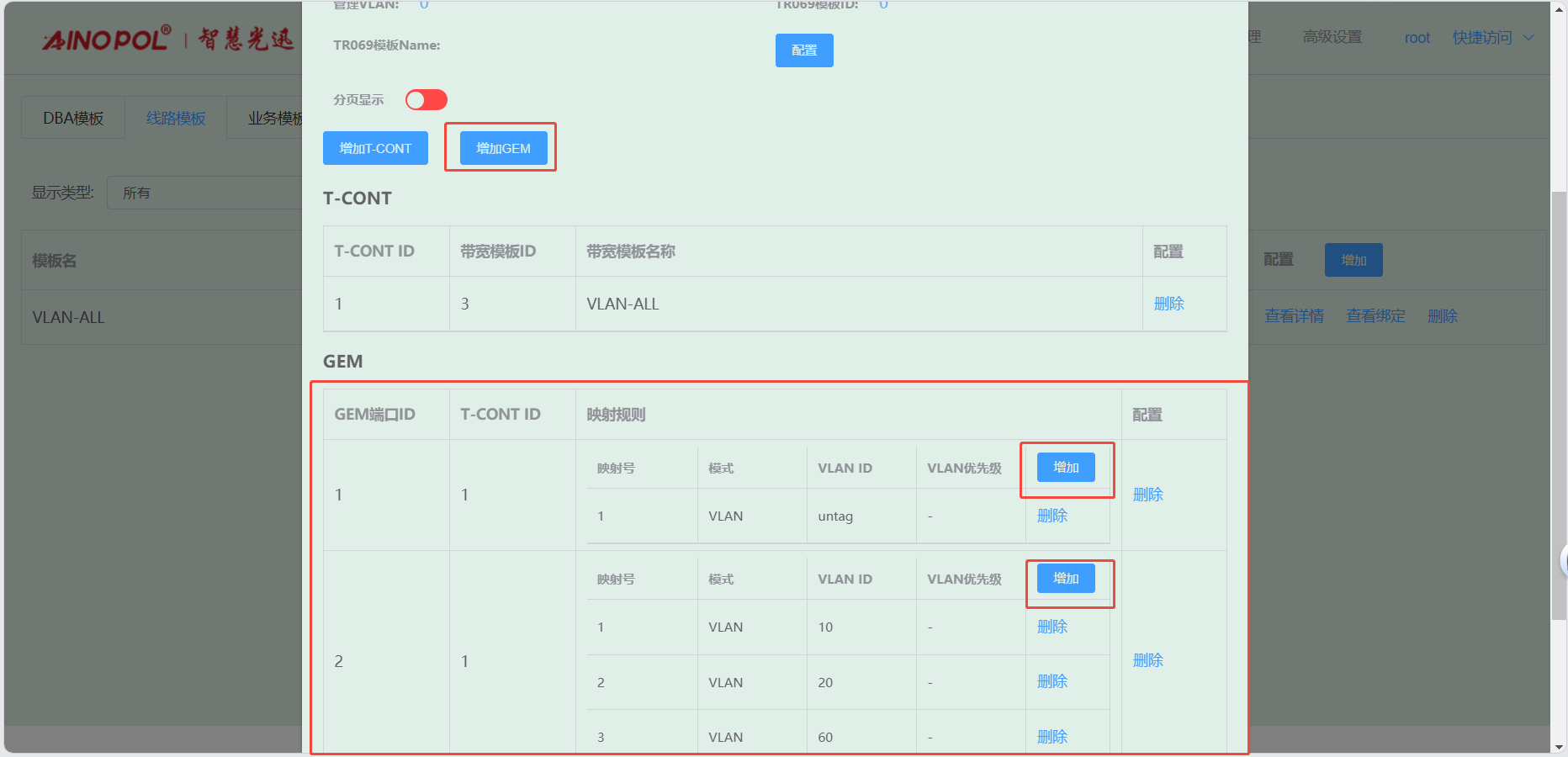

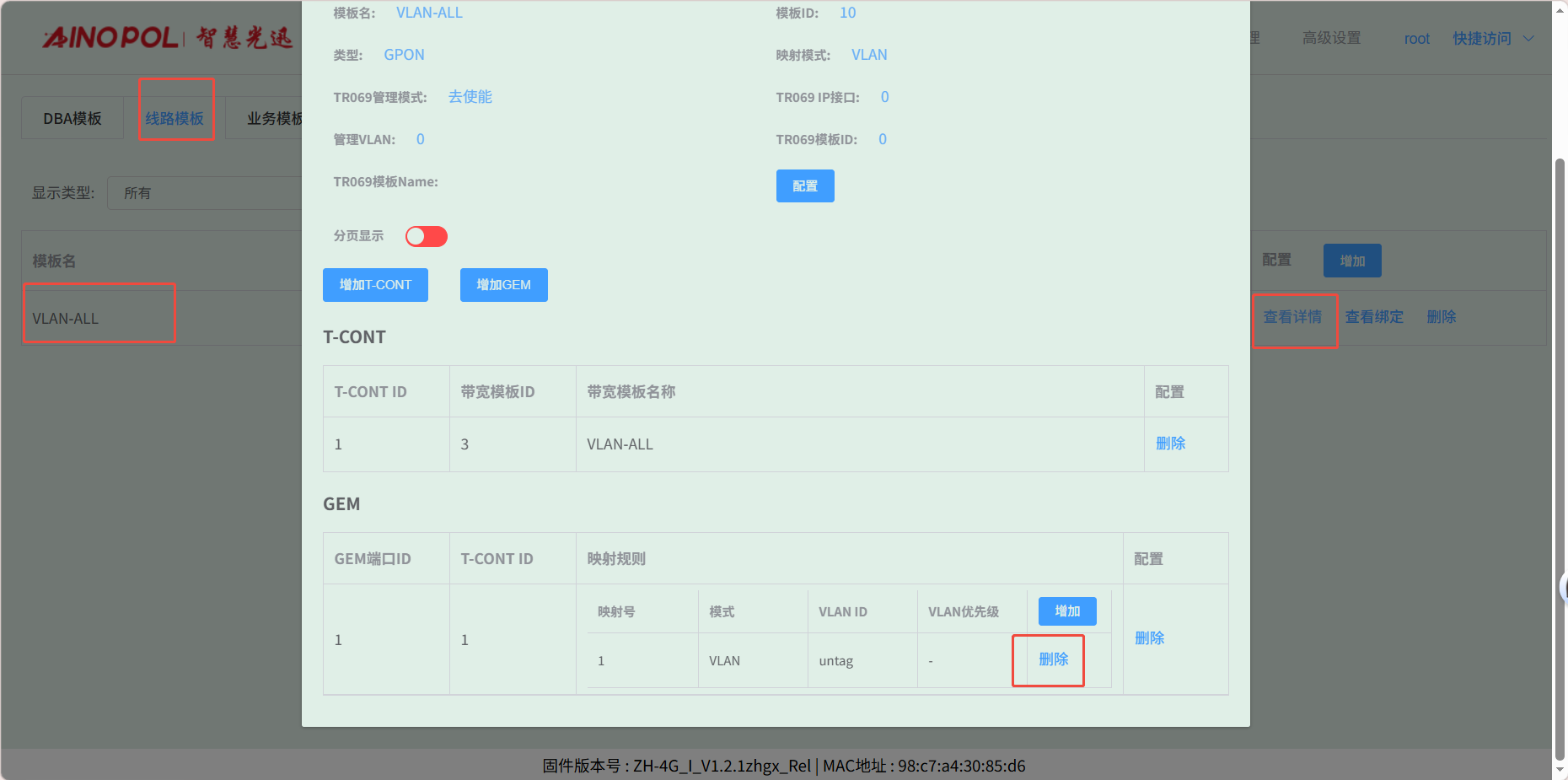

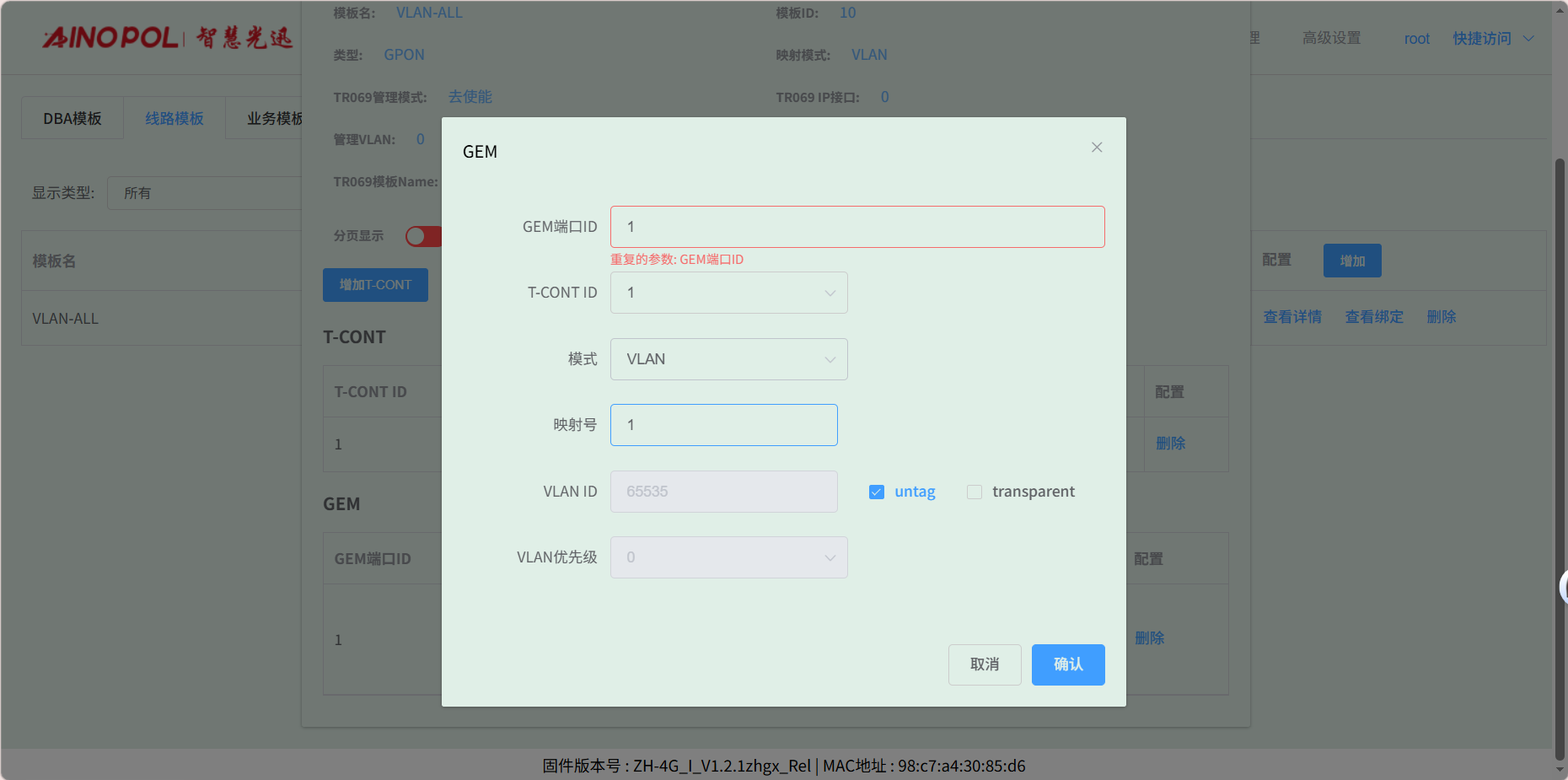

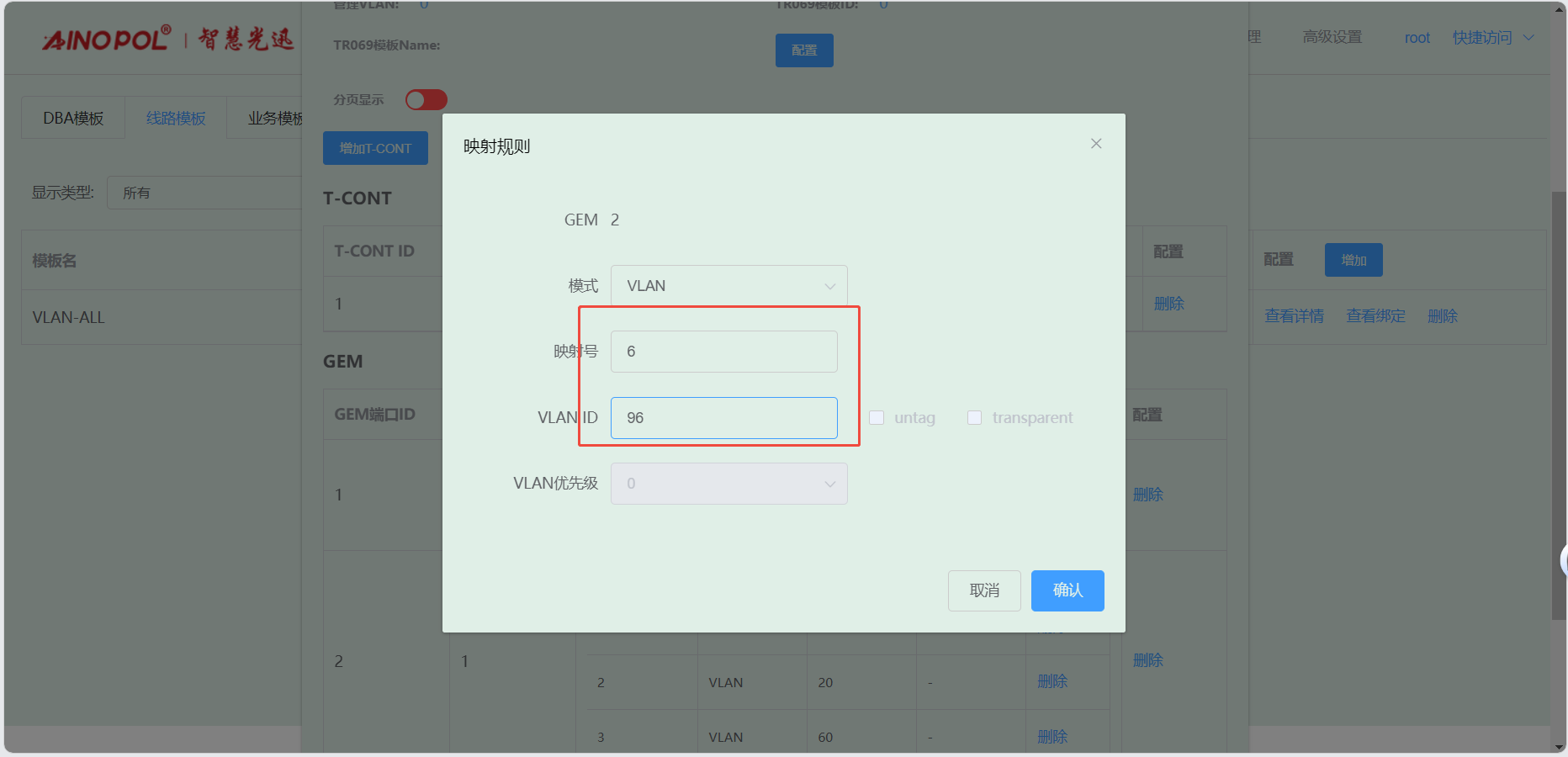

 第四步：配置业务模板，（注意业务模板在4GS、8GS、16G一定要做，其他型号可以使用默认的全透传模板（即即插即用），且默认的是透传1-1000VLAN，超过的需要收到加一下）模板管理--线路模板--查看详情，将全透传的模板GEM1删除，保存再点击查看详情，点击增加GEM,GEM1,选择untag，点击确定，再创建一个GEM2，在GEM2增加映射VLAN，即内网需要通过的VLANID，入下图所示：
![](/media/202604/d61812d0cb9b4b94b4bf346f698538876244.png)
![](/media/202604/f0b5807e831d4198b00b43835022a8128964.png)
![](/media/202604/265c323ce8124cc0af45706c34dd543e5438.png)
![](/media/202604/ec9b246d5a0944aebb40b238a36e5c087845.png)

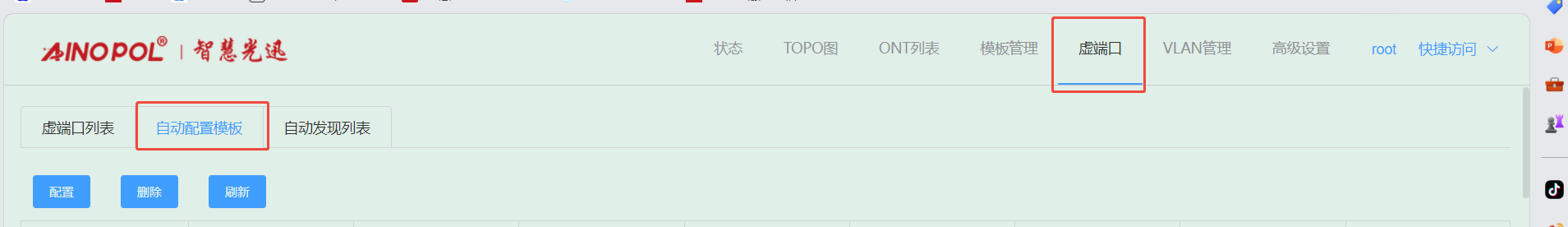

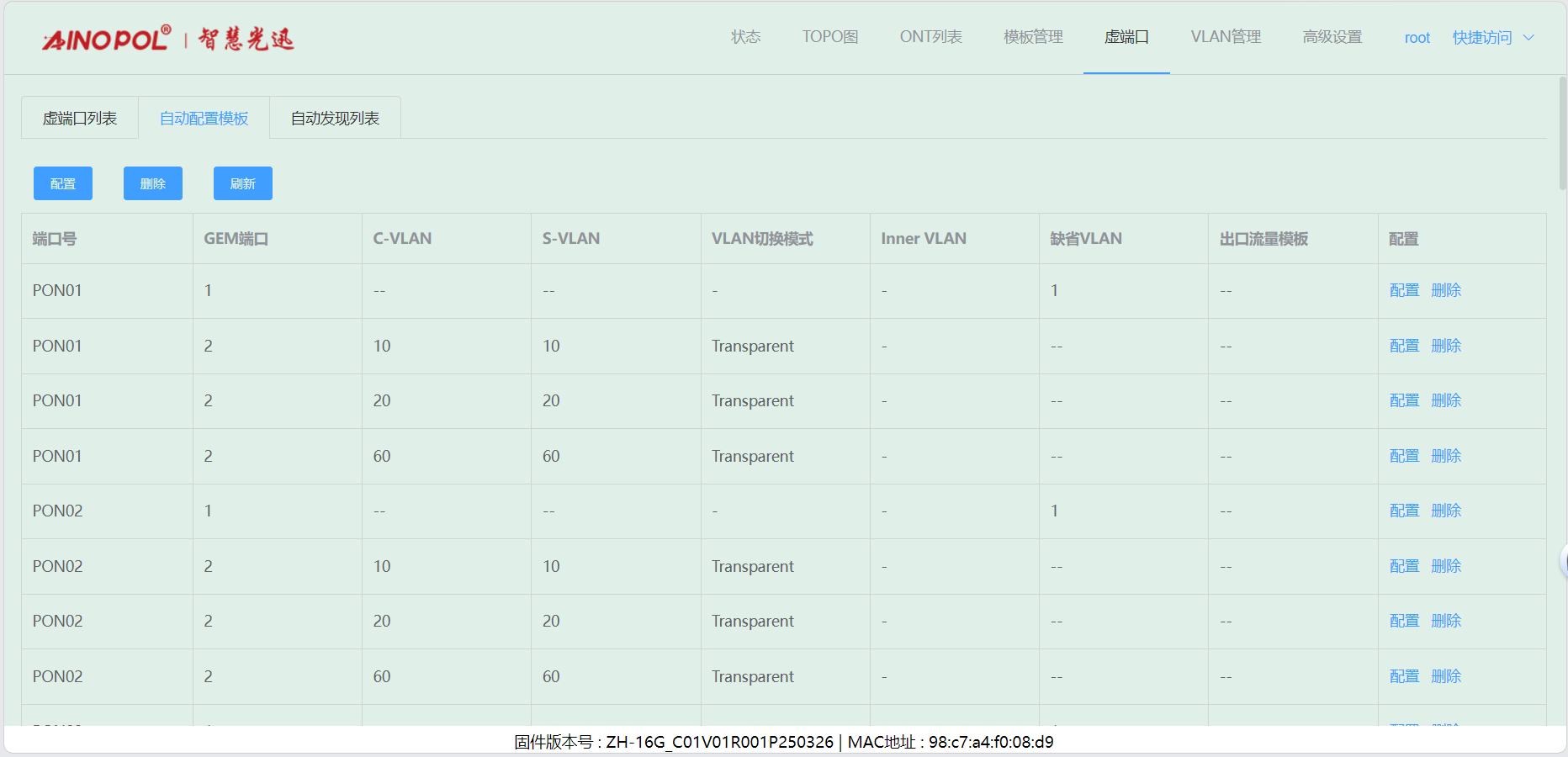

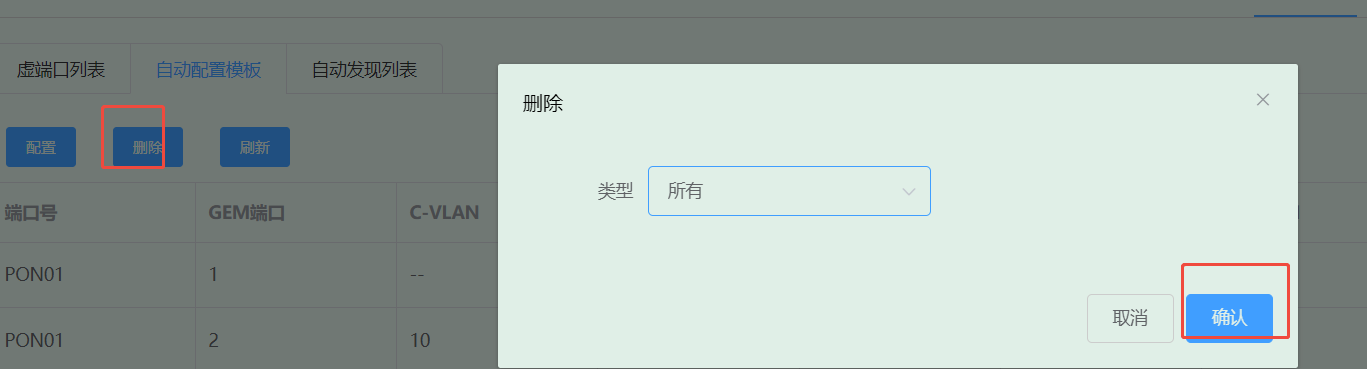

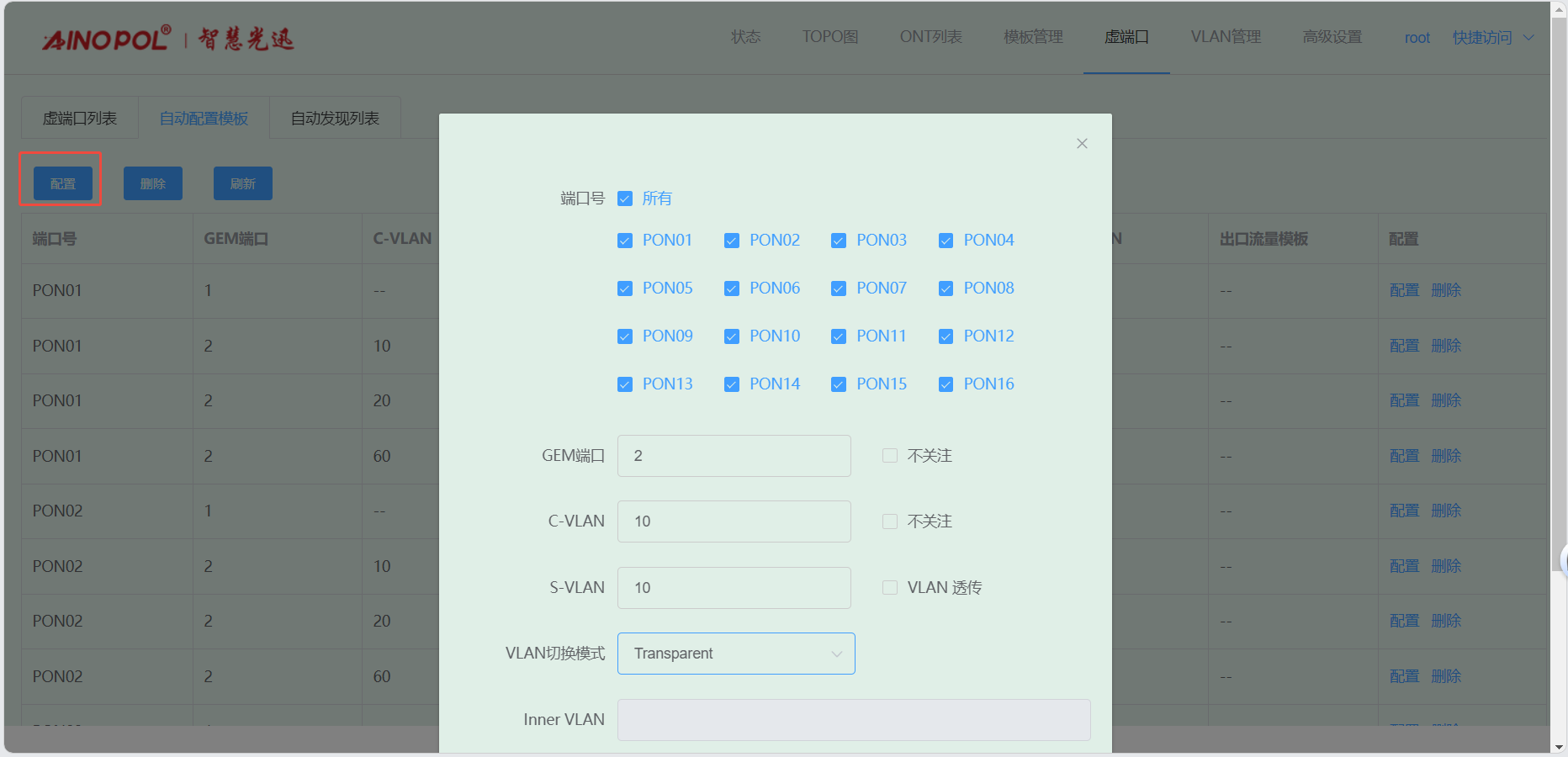

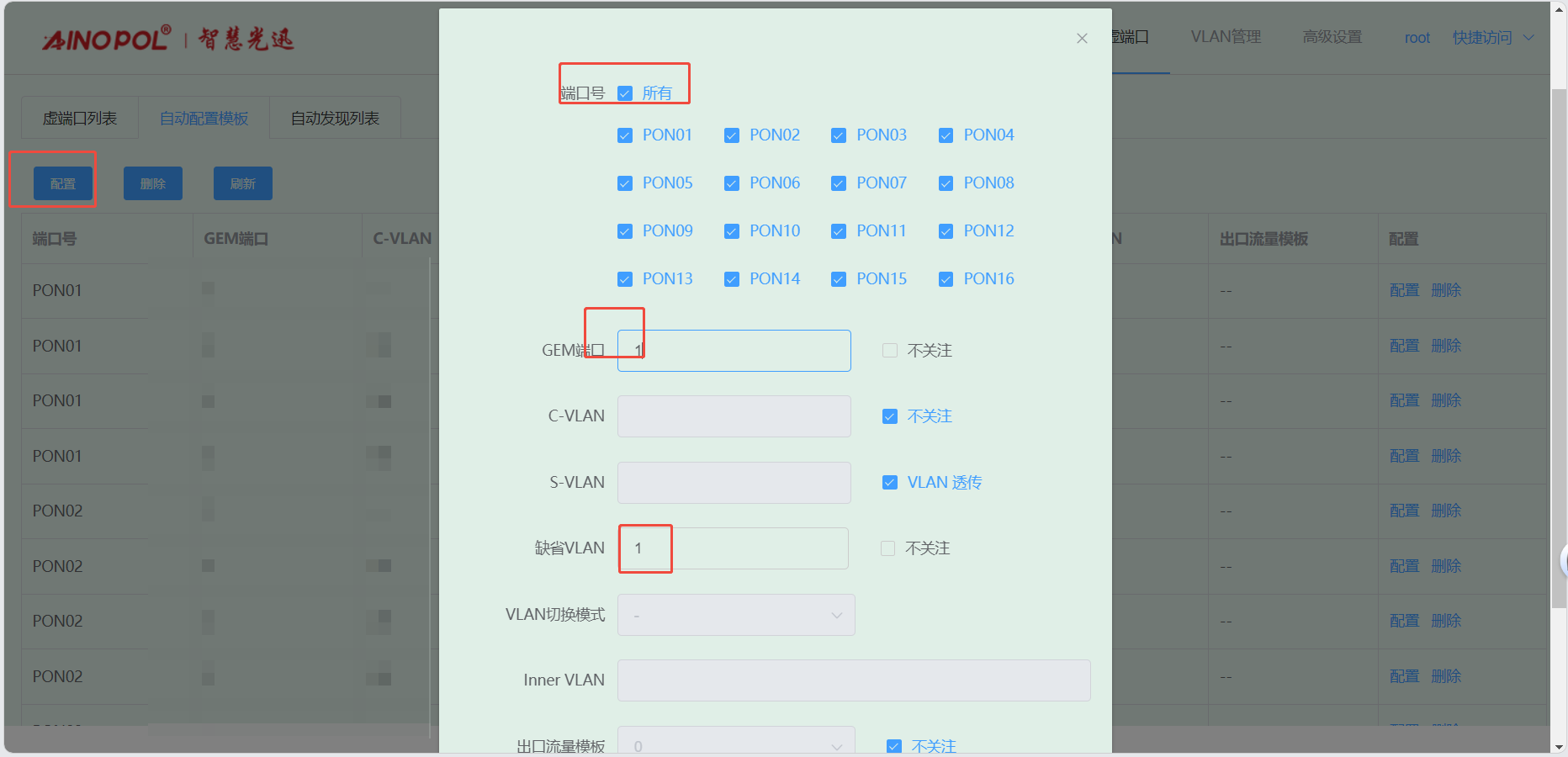

第五步，匹配虚接口，点击虚接口，点击自动匹配模板，先点击删除，删除所有，点击添加，端口选择所有，GEM１缺省VLAN１，其他不关注，点击确认，配置缺省VLAN，再点击添加，端口选择需要过对应业务的VLAN端口，填对应的信息，C-VLAN和Ｓ-VLAN填对应需要过的业务VLAN，每一条都要单独配置，
![](/media/202604/f30bbd39304842a3afd2a0b9c031e1b88381.png)
![](/media/202604/60a272eb02b34881b2a5d4ac06f490968078.png)
![](/media/202604/ff4b6b0dd6034ed4966663c17d7df2179505.png)
![](/media/202604/a9aaf9fab4c142daae679c1fd3dde2f17914.png)
![](/media/202604/7ce97c842341401f8d52a22480ad42bc7114.png)

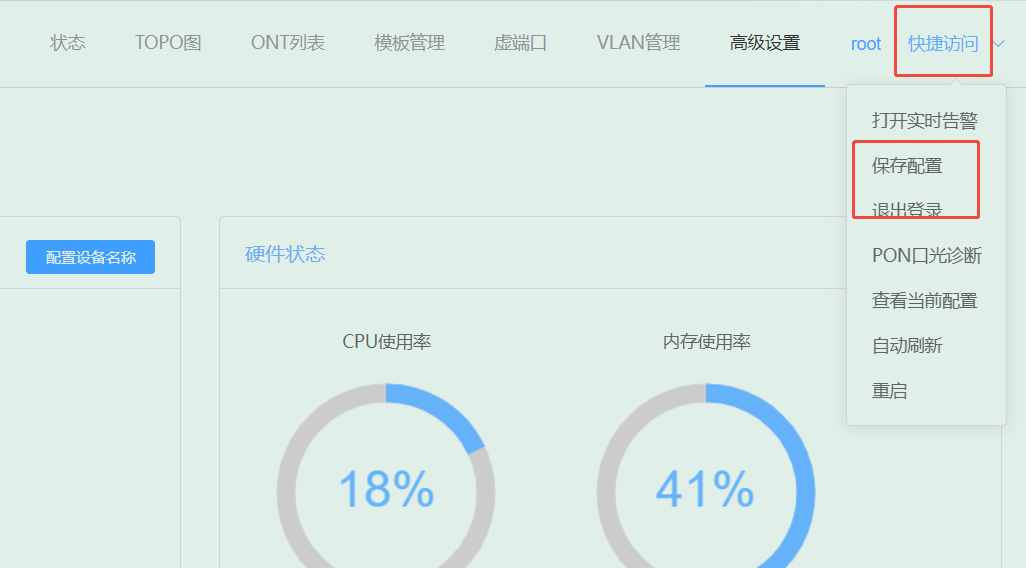

注意配置完成需要在快捷访问这里保存配置
![](/media/202604/1a618e96a3c044cc9023feff2dba7ff02788.png)

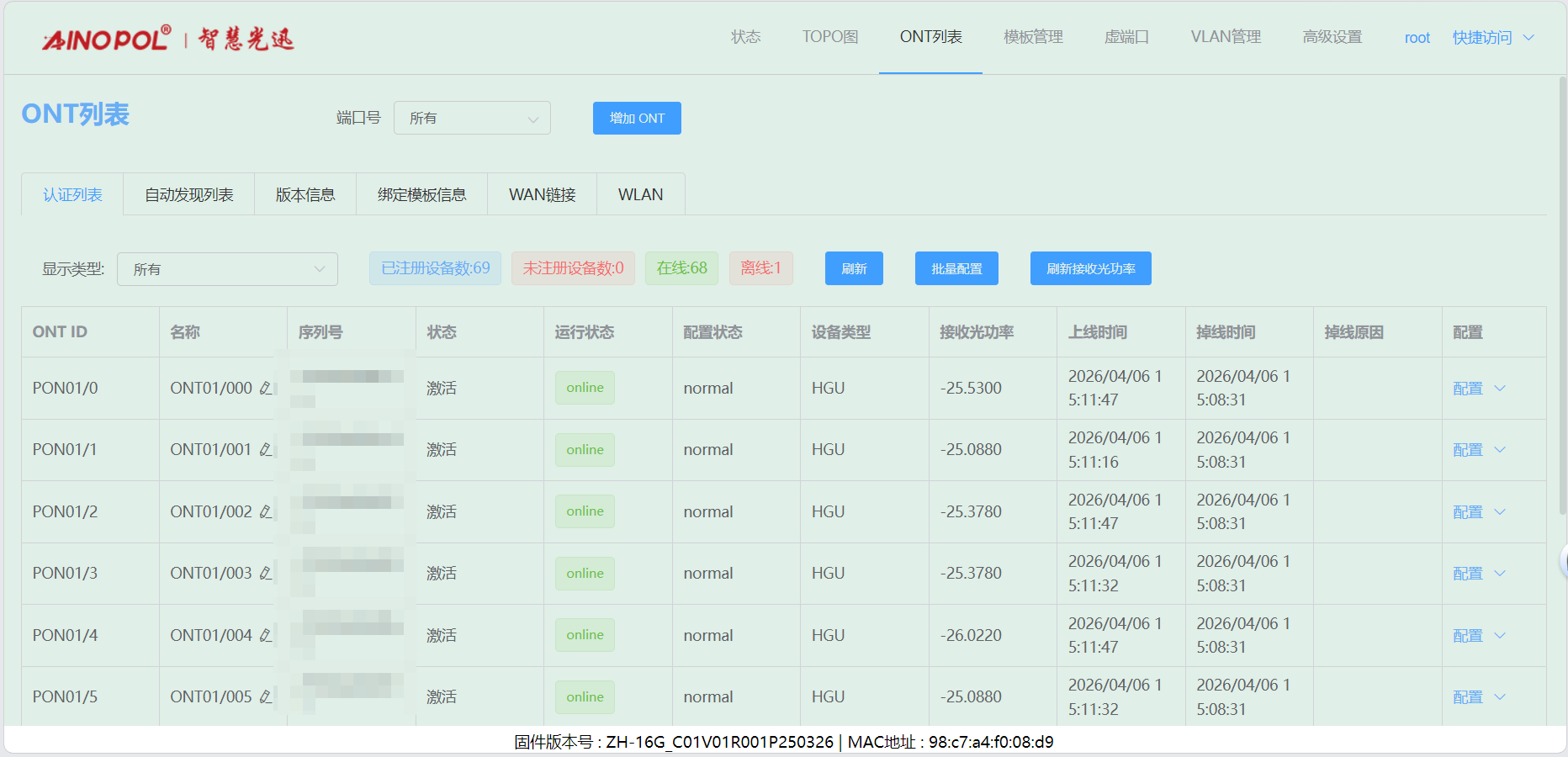

第六步，查看ONU的注册情况，点击OUN列表可以查看全部ONU的注册详情
![](/media/202604/564f58b6b7944e06b88b02f6a9969cec2993.png)

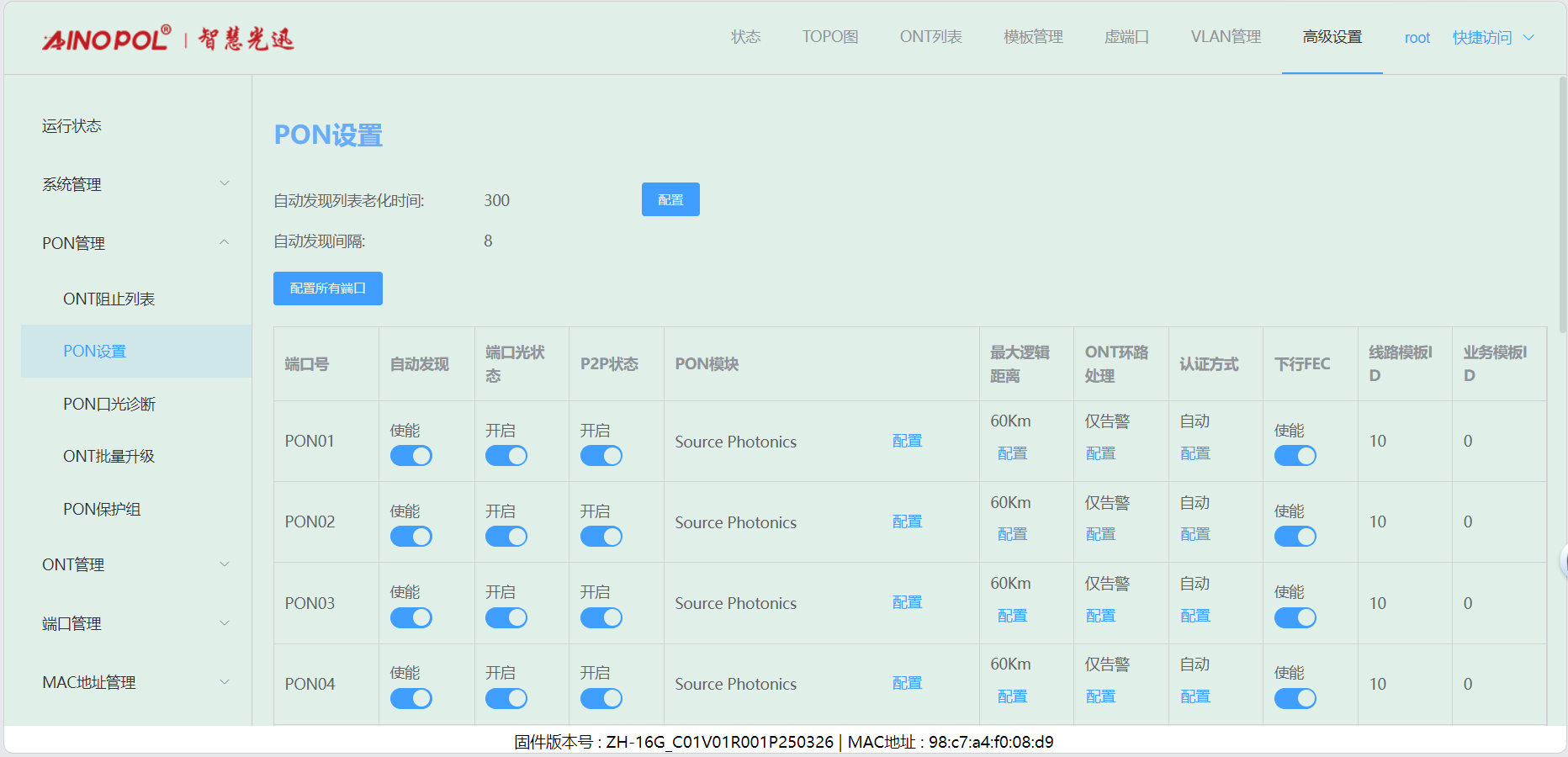

第七步，开启P2P，若需使得PON口下的终端设备可以互通则需要打开P2P，点击系统设置PON管理--PON设置，对应PON口的P2P打开即可
![](/media/202604/49ce106aa07548fc80c44713fc697abc2883.png)

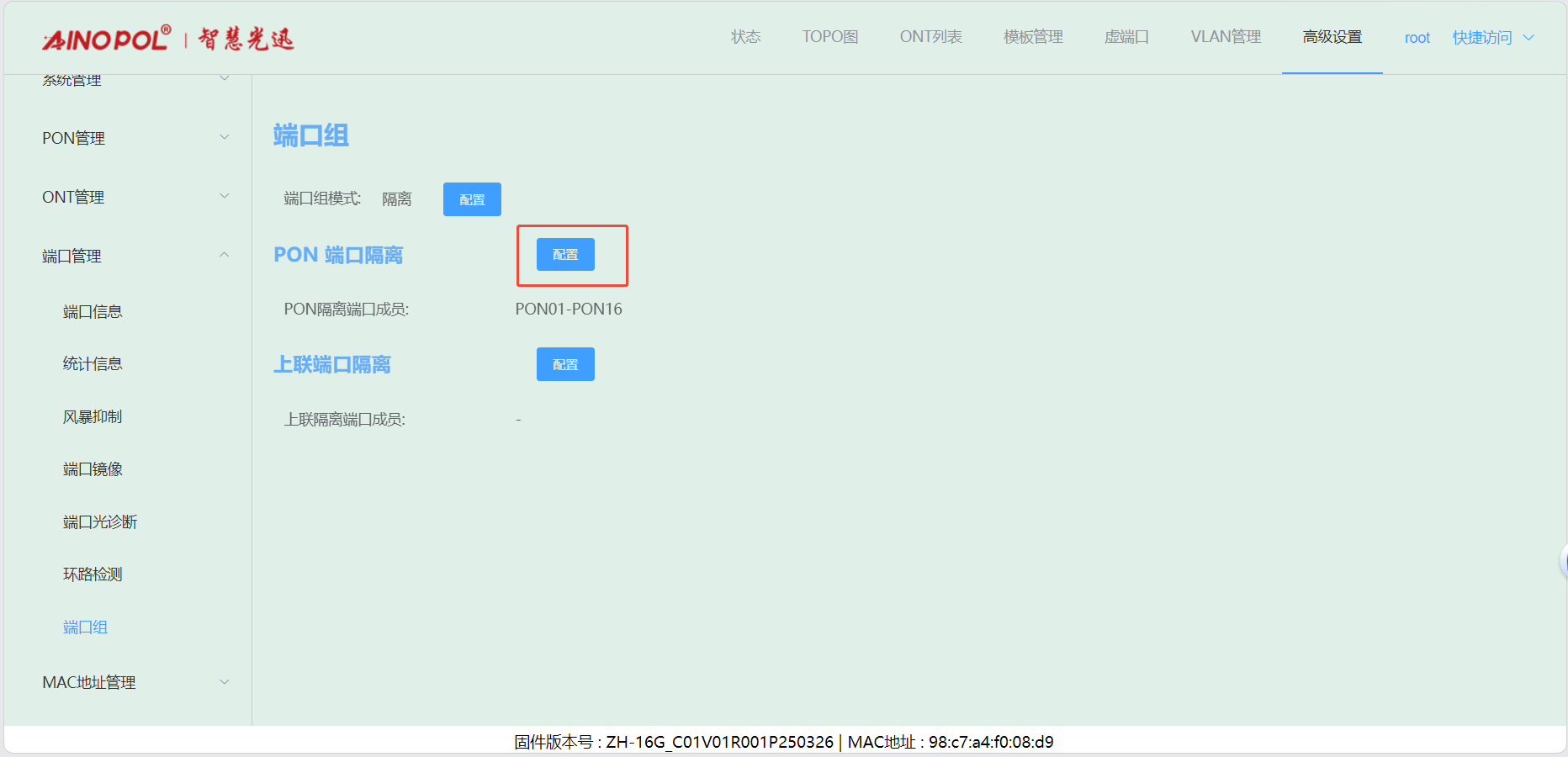

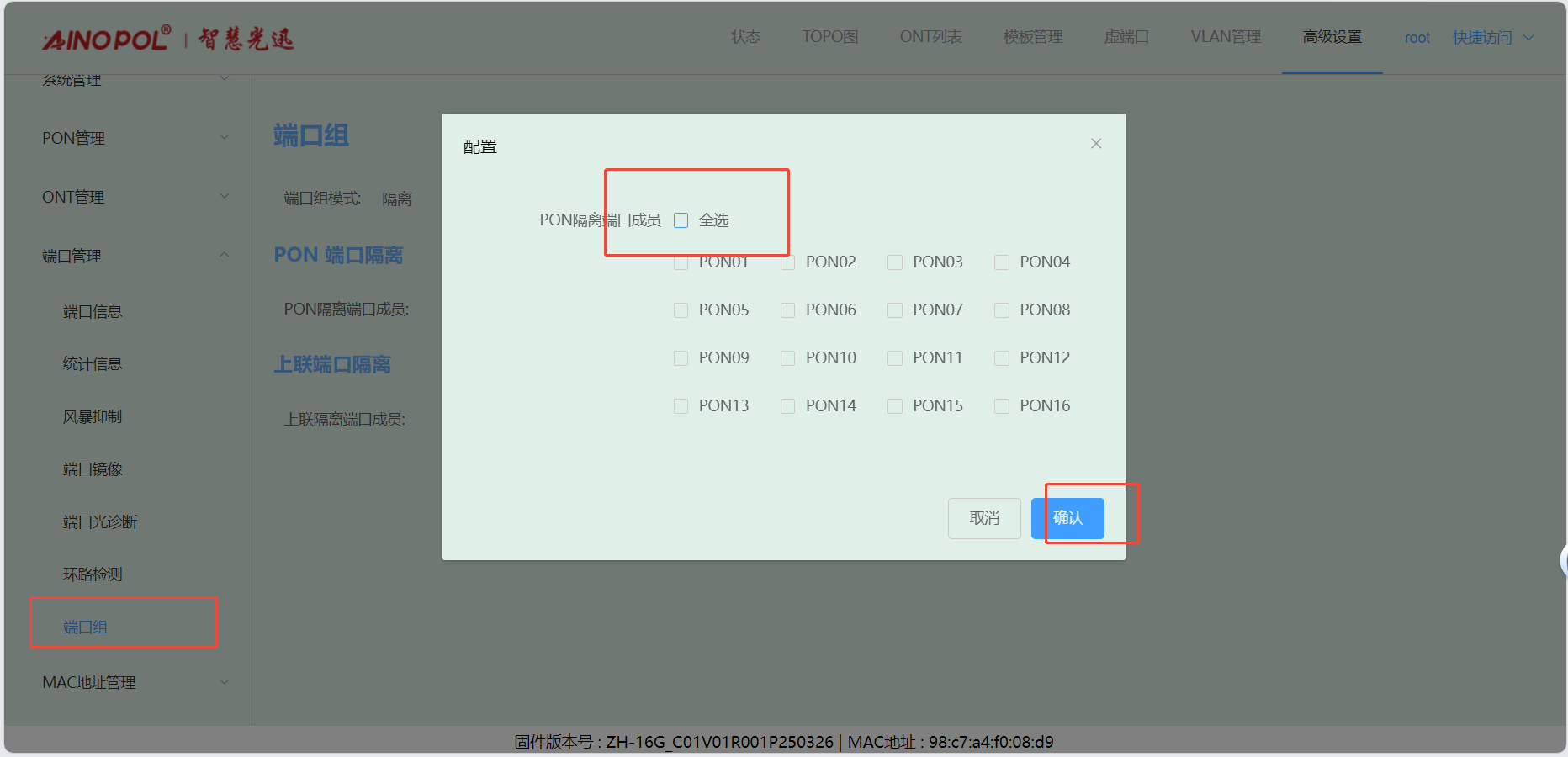

第八步，关闭隔离组，若需不通PON口下的终端设备可以互通需要将我们隔离组成员删除，点击系统设置的端口管理--端口组，点击PON端口隔离的配置，全部不选，点击确认即可
![](/media/202604/b794b4084776423e9d8059d5016d5d1f5590.png)
![](/media/202604/fbb12a0d5a6e4030a95c3f205982fb0b6798.png)

### 4、综合网关调试上网
综合网关EM0口IP默认为10.8.8.200，可以接入EM1口设置同网段IP进行设备调试
（EM1-EM5口默认出货IP为：192.168.101.1-192.168.105.1）

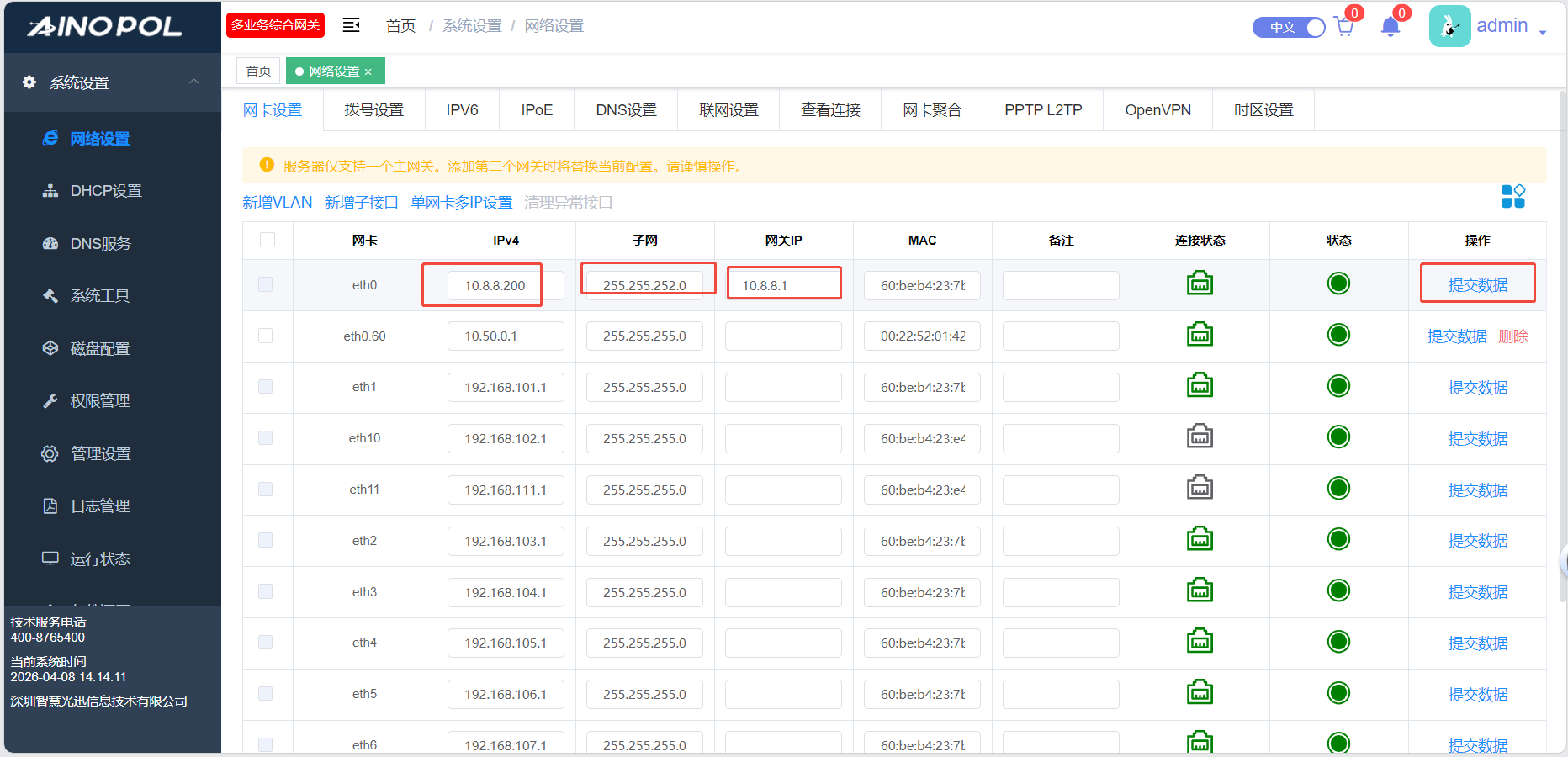

第一步：点击系统设置—网络设置—网卡设置，设置EM0口IP，掩码，修改网关IP，点击修改保存设置
![](/media/202604/1f73dd486f234cb688784557f38373af2728.png)

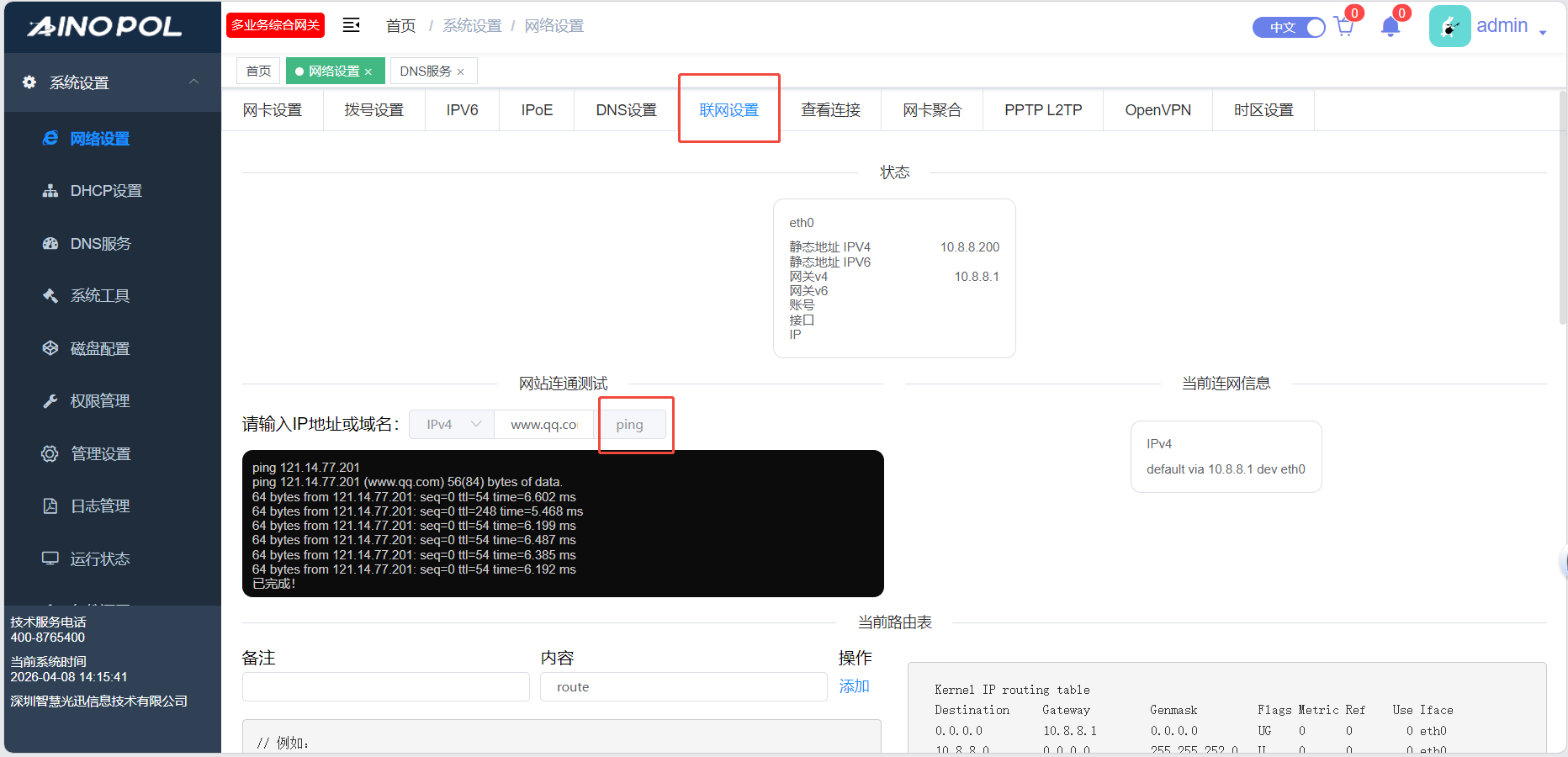

第二步：点击系统设置—网络设置—联网设置，点击开始测试外网是否连通。
![](/media/202604/0d7ca7842eca4acaa1c481827e1b89ce1596.png)

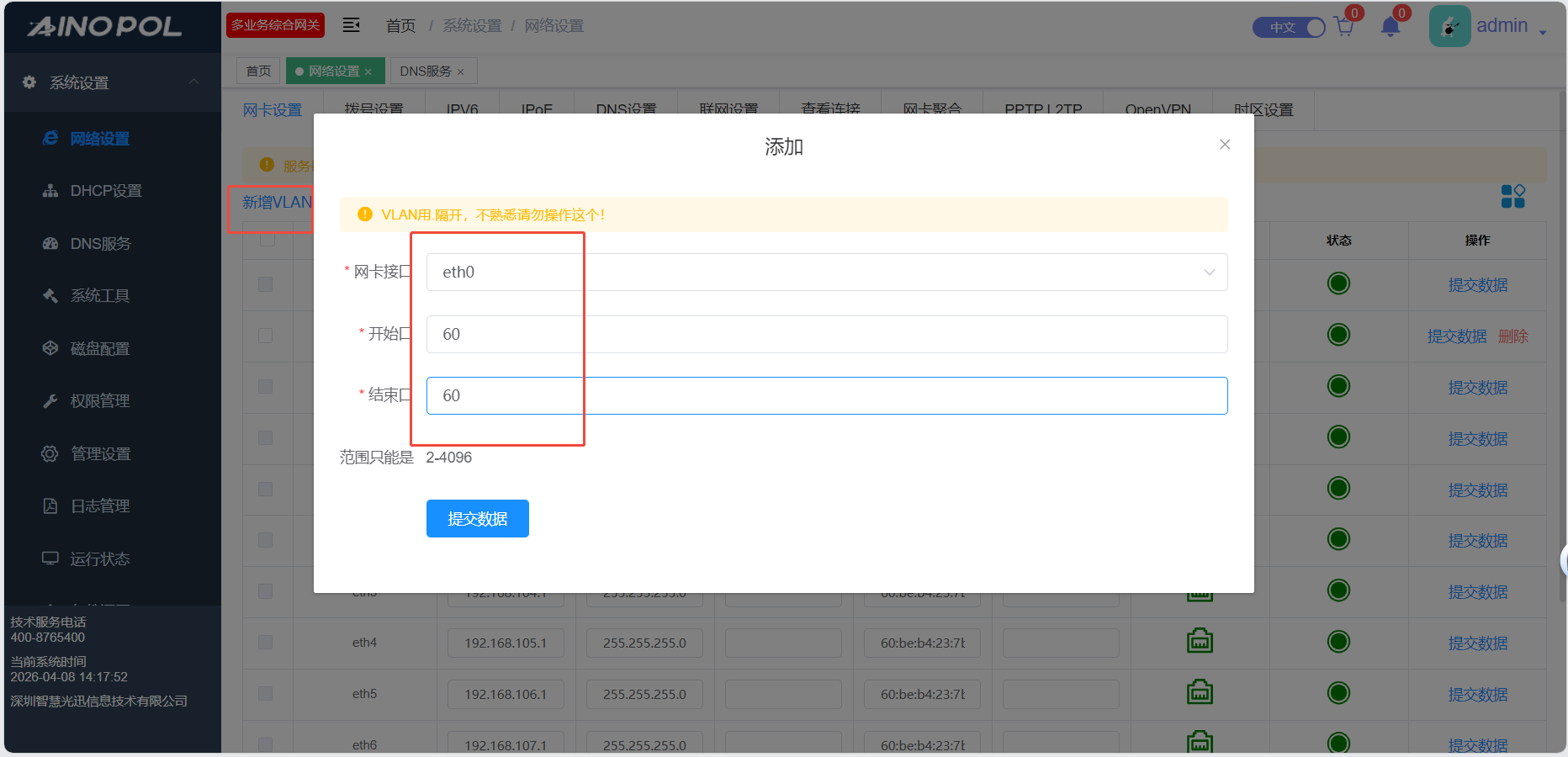

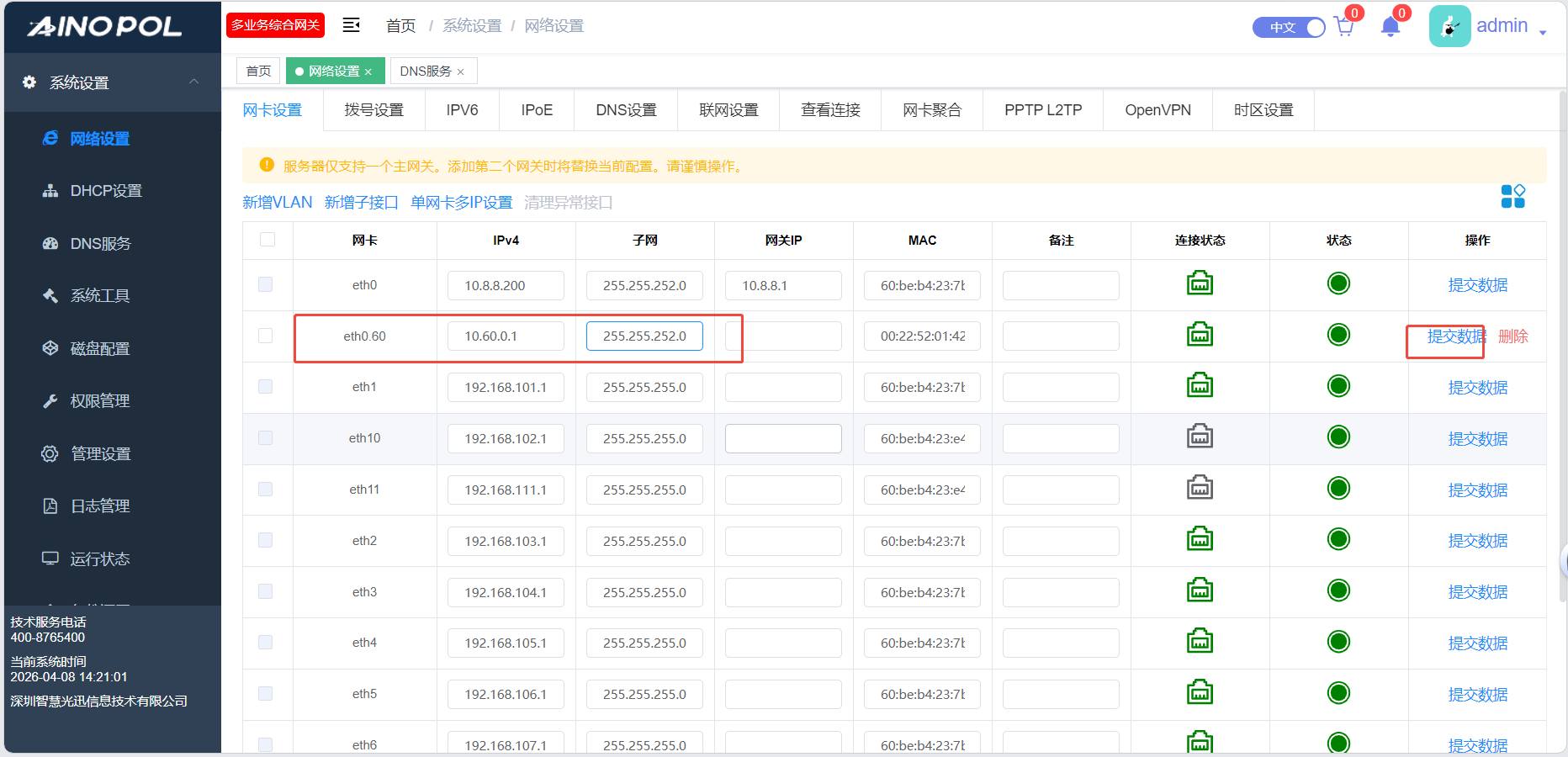

第三步，创建语音VLAN60，若有语音业务则在综合网关的网络设置--添加VLAN--选择内网口，开始到结束均填60（因为只创建1个VLAN）点击提交并在网口上填上10.60.0.1 255.255.252.0，点击提交数据
![](/media/202604/d7333c30b0f04ea89e8787f713e342251632.png)
![](/media/202604/a6a23814c81249cab38d775d4bab9c282457.png)

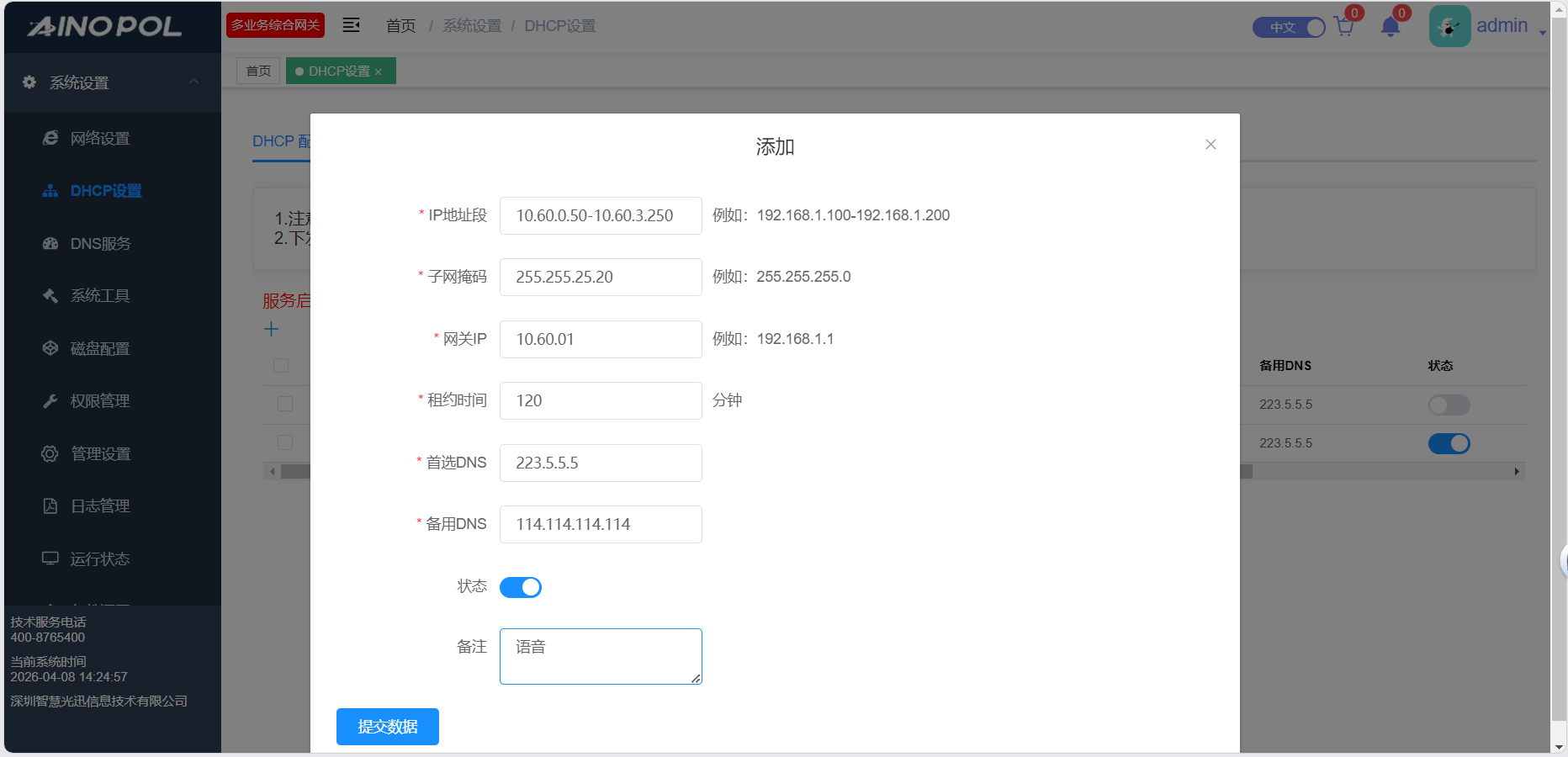

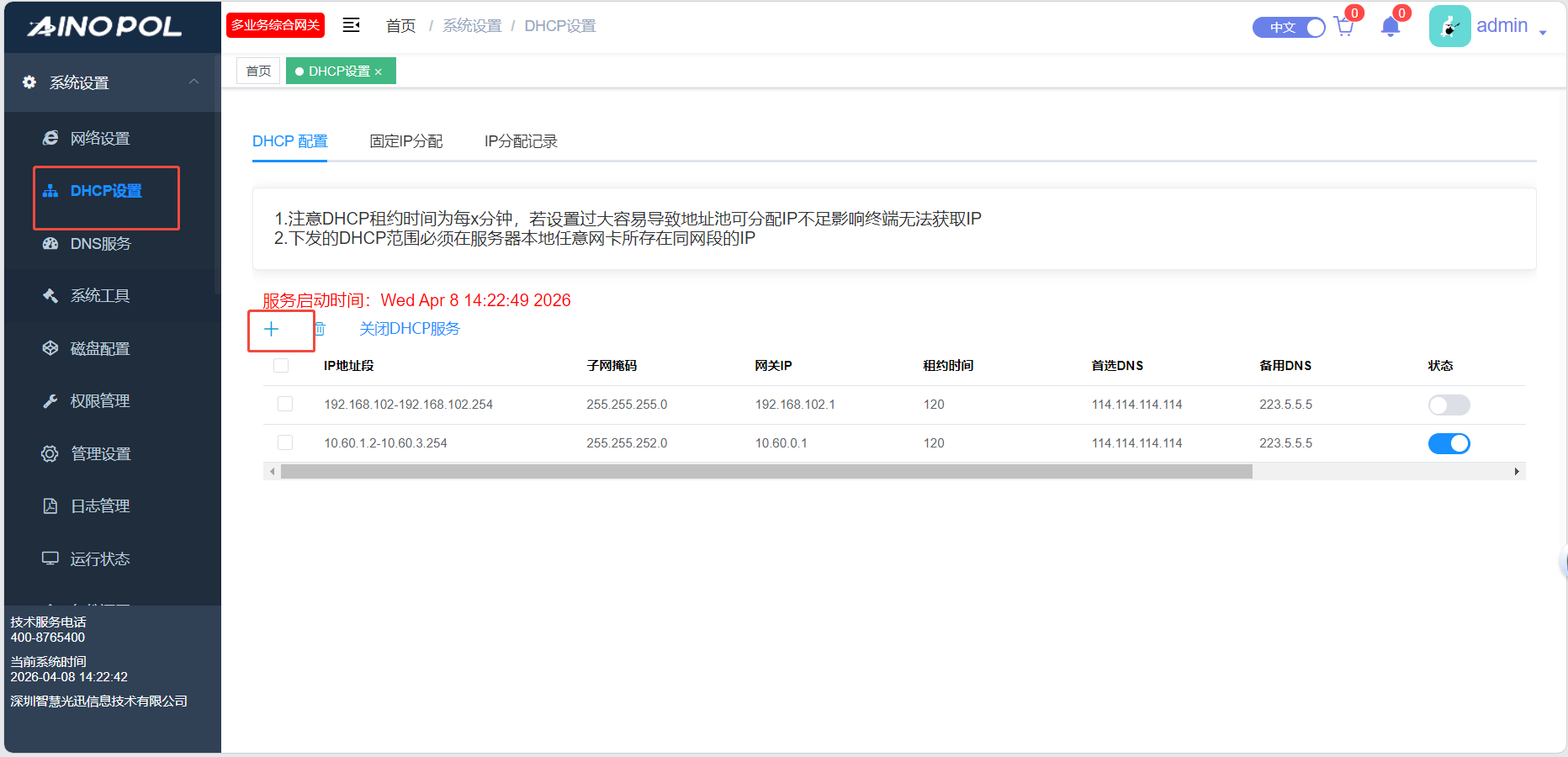

在DHCP配置点击加号，配置DHCP地址池以及子网掩码、网关、租约时间、DNS、备注等，提交数据后选中该条，点击开启DHCP服务
![](/media/202604/c24aa414904a4e15b4cbd6ef270a66e59365.png)
![](/media/202604/d9caf203c13b4256a62f9f6983867c046604.png)
## 三、业务部署
### 1、云端下发业务

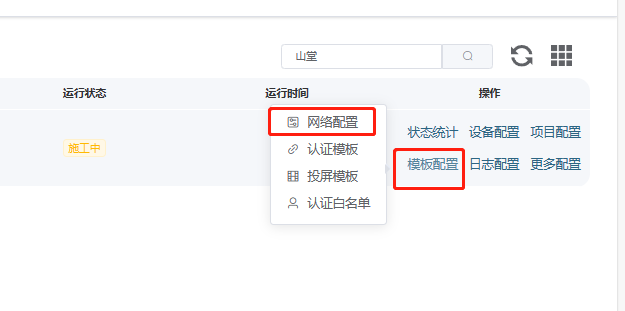

第一步：EAAS云端添加业务配置模板
![](/media/202604/7628a9afa73a48249d097e19100749cb2752.png)

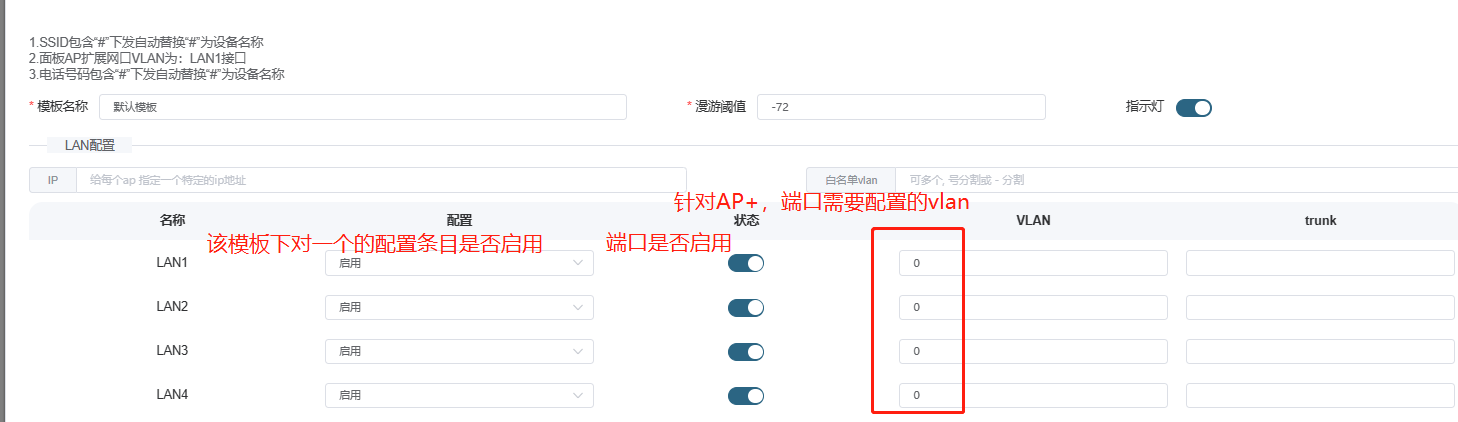

第二步:模板配置详情
![](/media/202604/5b7e28f3938d468a82aa798a1e2c8ccd5843.png)

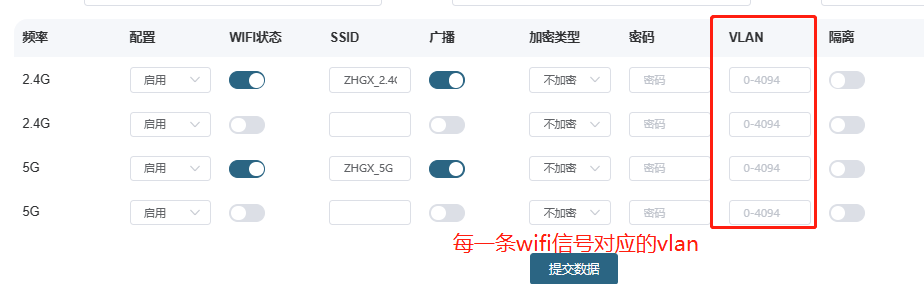

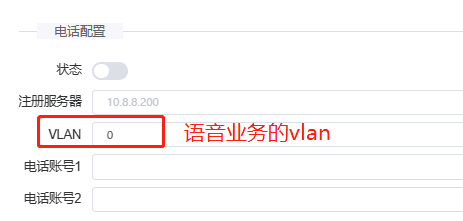

第三步：业务网络部署 | 网络终端设备的配置与管控
![](/media/202604/4f7f67131e3c401da593dd855ce3b4085671.png)
![](/media/202604/e64309799dd9492a8dca85a744038e5c8096.png)

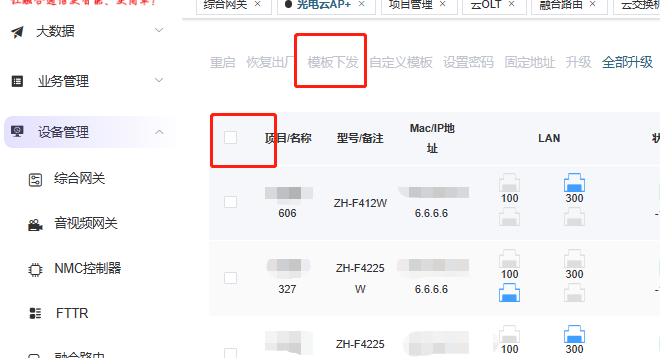

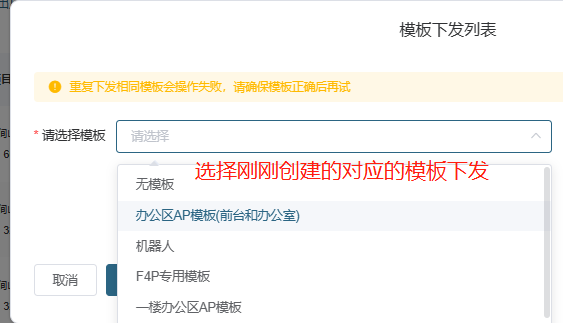

第四步：模板配置好后，通过状态统计进入项目的云AP，终端设备配置一键下发
![](/media/202604/a1f362ad2ae64af780132e60a5208c933762.png)
![](/media/202604/dd67004ad0c142d8b2fc0738ecd240048786.png)
### 2、WIFI业务配置下发
WiFi配置模板

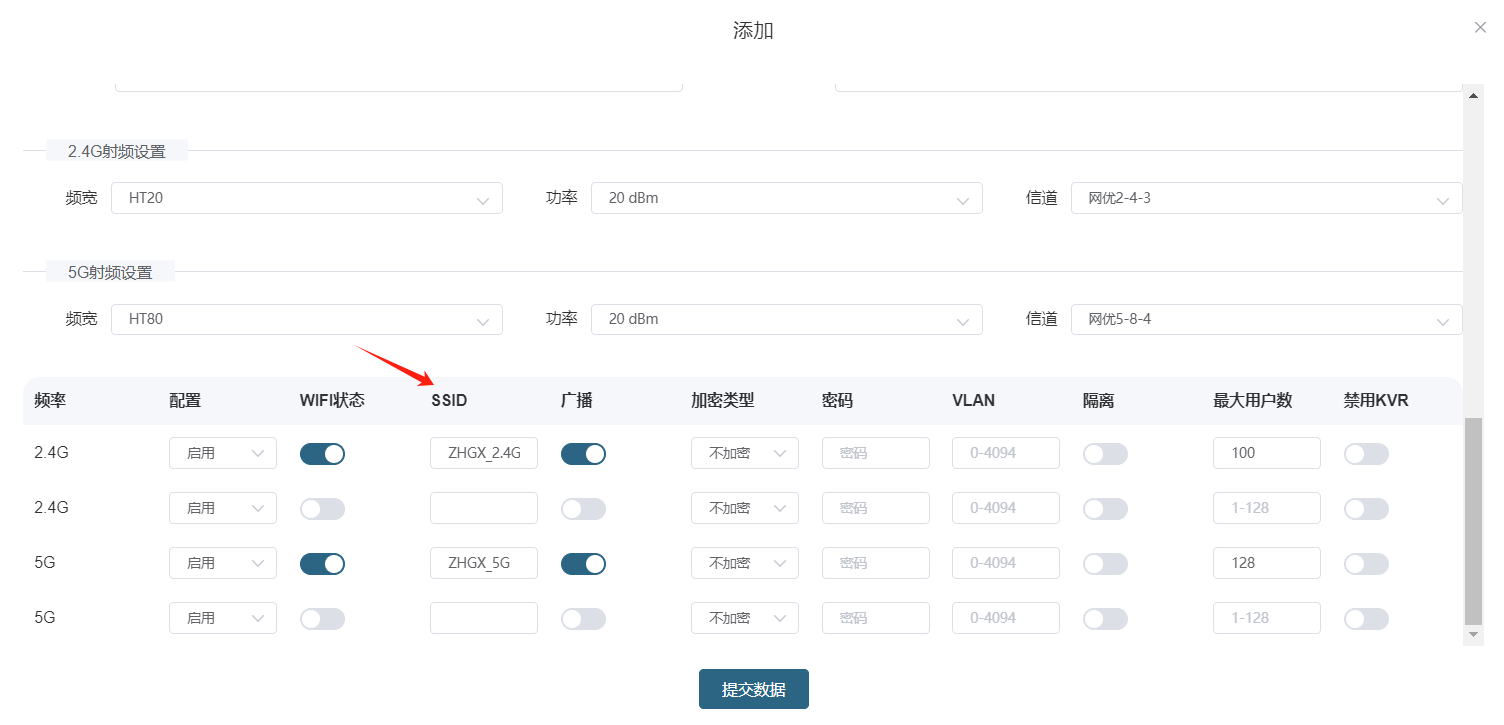

（1）编辑WiFi名称：设置SSID
![](/media/202604/c49b0df6307b49978450d73a76a473da3081.png)

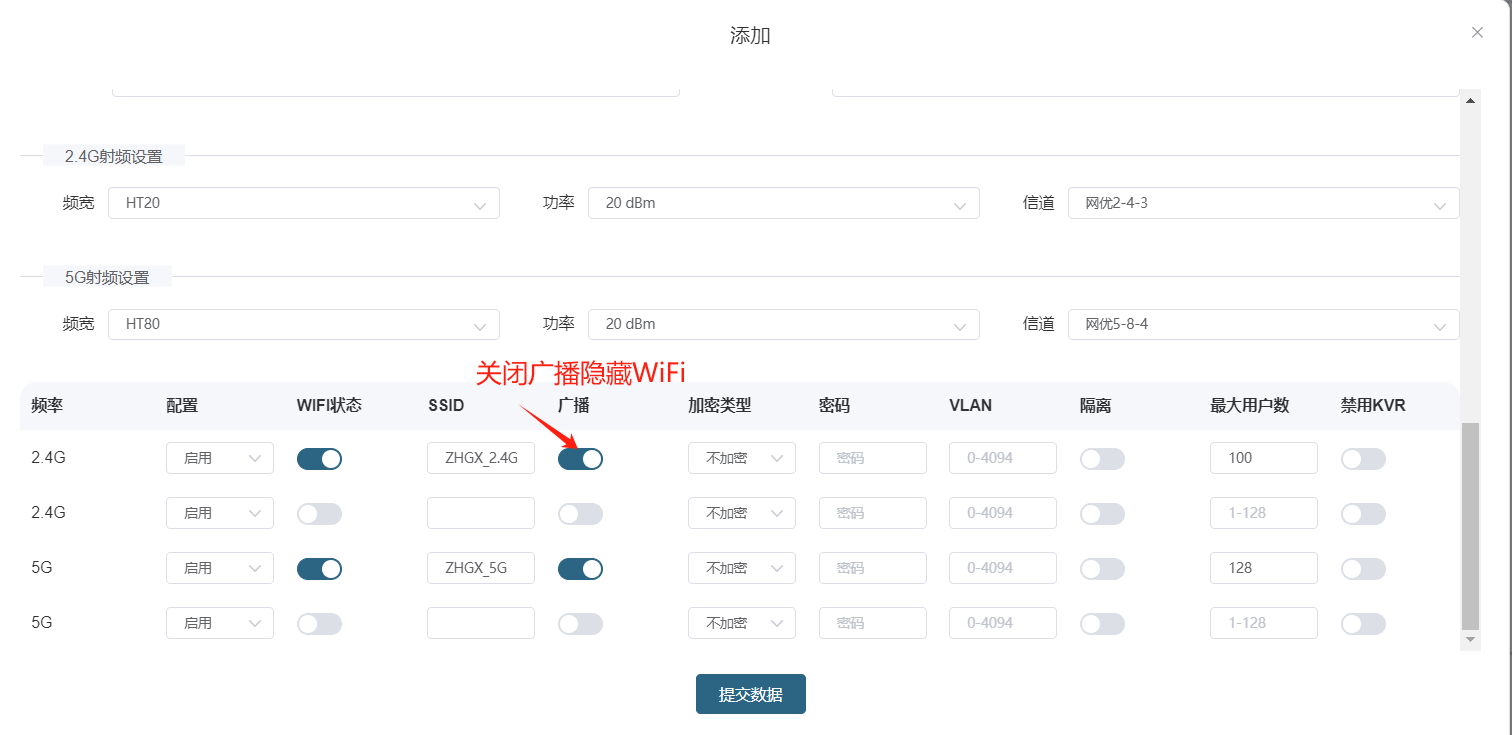

（2）选择WiFi是否隐藏：关闭广播即可隐藏WiFi
![](/media/202604/2984458ea65e4e758b0f303d87d08ad57020.png)

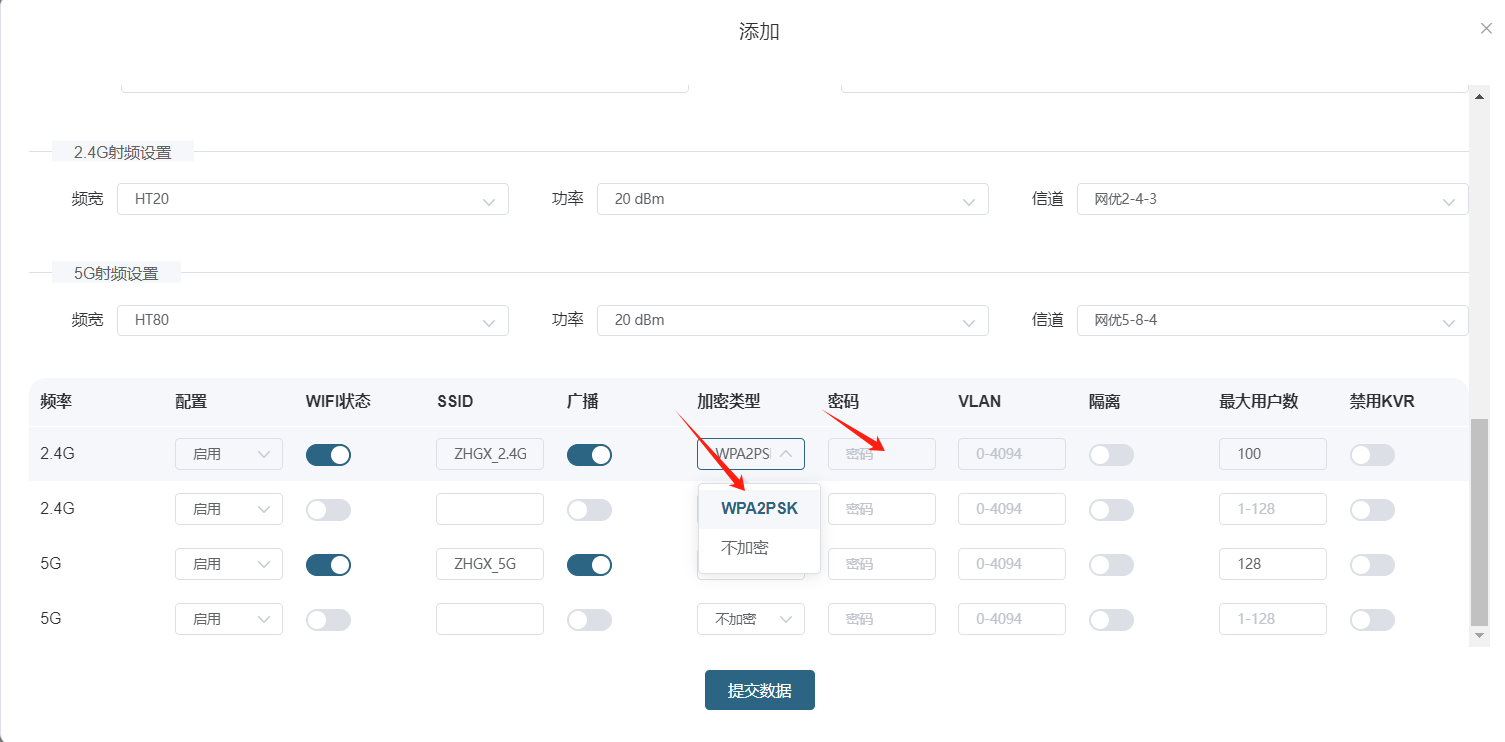

（3）设置WiFi密码：选择加密类型WPA2PSK即可设置WiFi密码
![](/media/202604/a4bbdb58bfe64e498bc6bd660cffe0c79227.png)

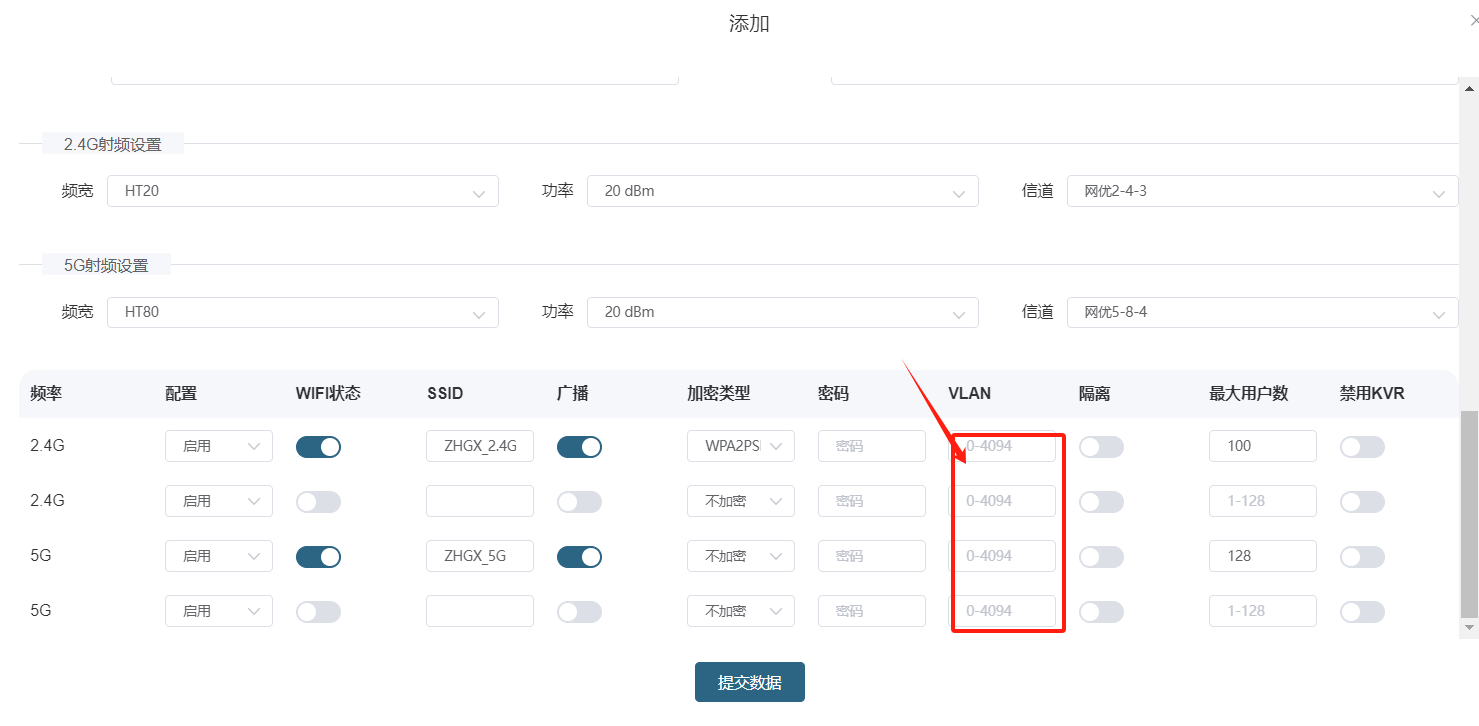

（4）设置WiFi VLAN(默认设置VLAN50（客用WIFI）)
![](/media/202604/1efc45b7bb314d84a05bac1d8f56a3864426.png)

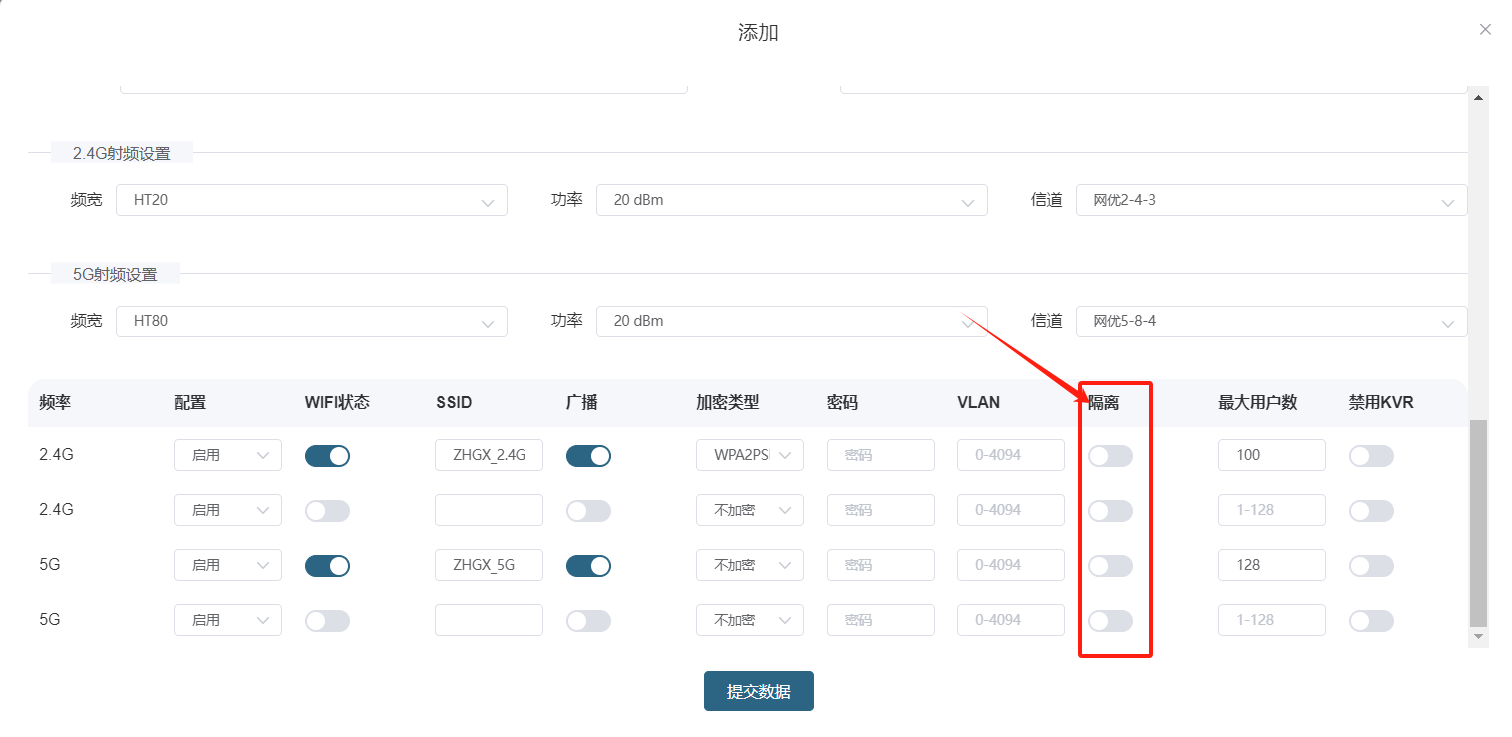

（5）隔离：默认关闭
![](/media/202604/31112393e8ca42ae94096b5189cf1e5c2786.png)

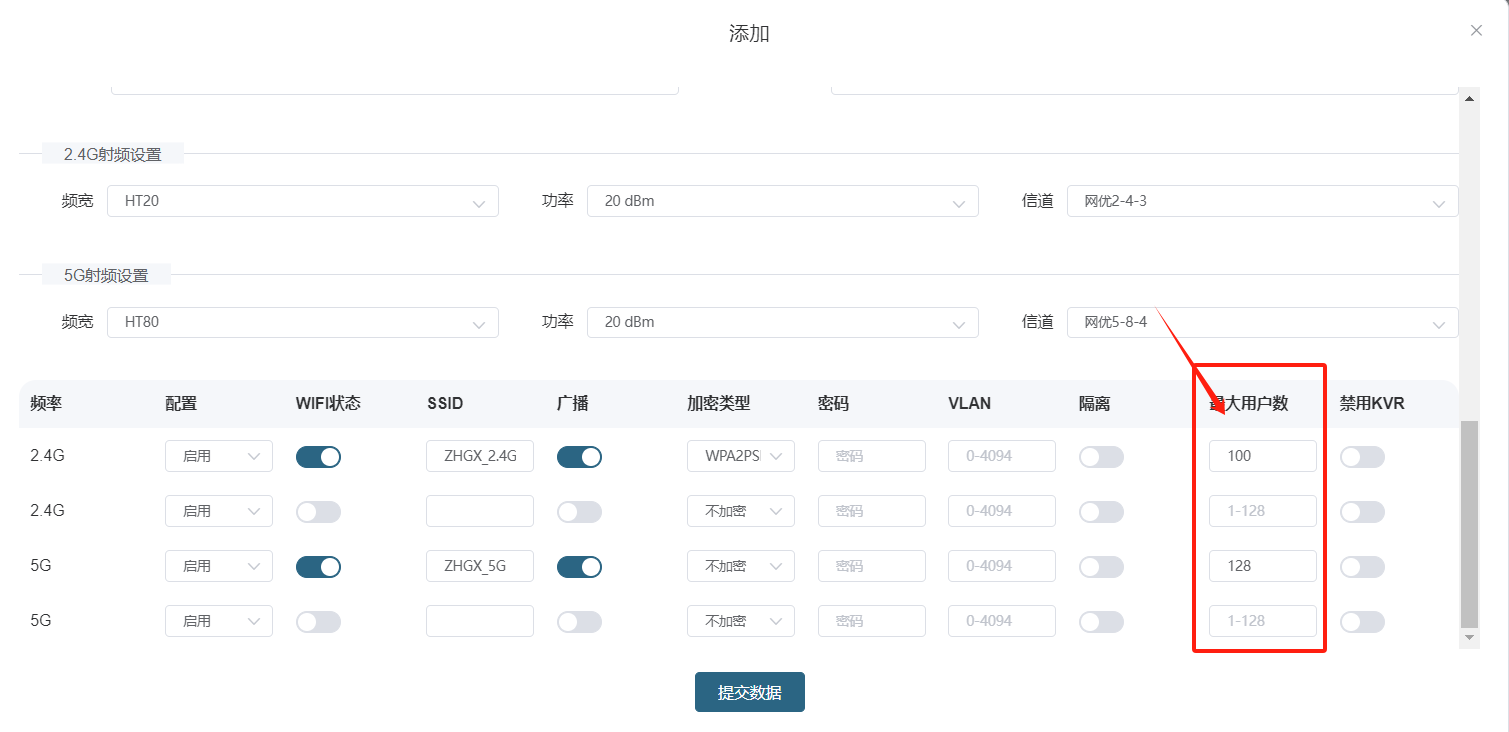

（6）最大用户数：默认设置为128，连接数太大会导致网络卡顿
![](/media/202604/df492d035bb0444385859720008ad08c5804.png)
### 3、电视业务配置下发
（1）光AP针对电视业务只提供网络，做好对应端口的vlan划分即可
![](/media/202604/7ef41974428c4221ab988306b481689e1858.png)
（2）电视终端APK下载位置：https://www.sczhgx.com/service/dfu_download.html?t_id=3&language=
（3）综合网关配置：
第一步：节目采集

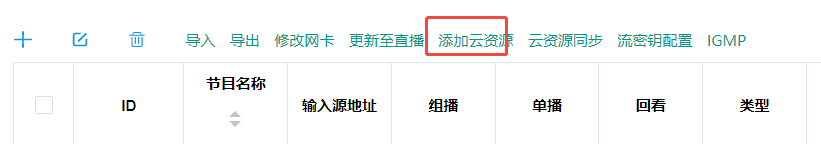

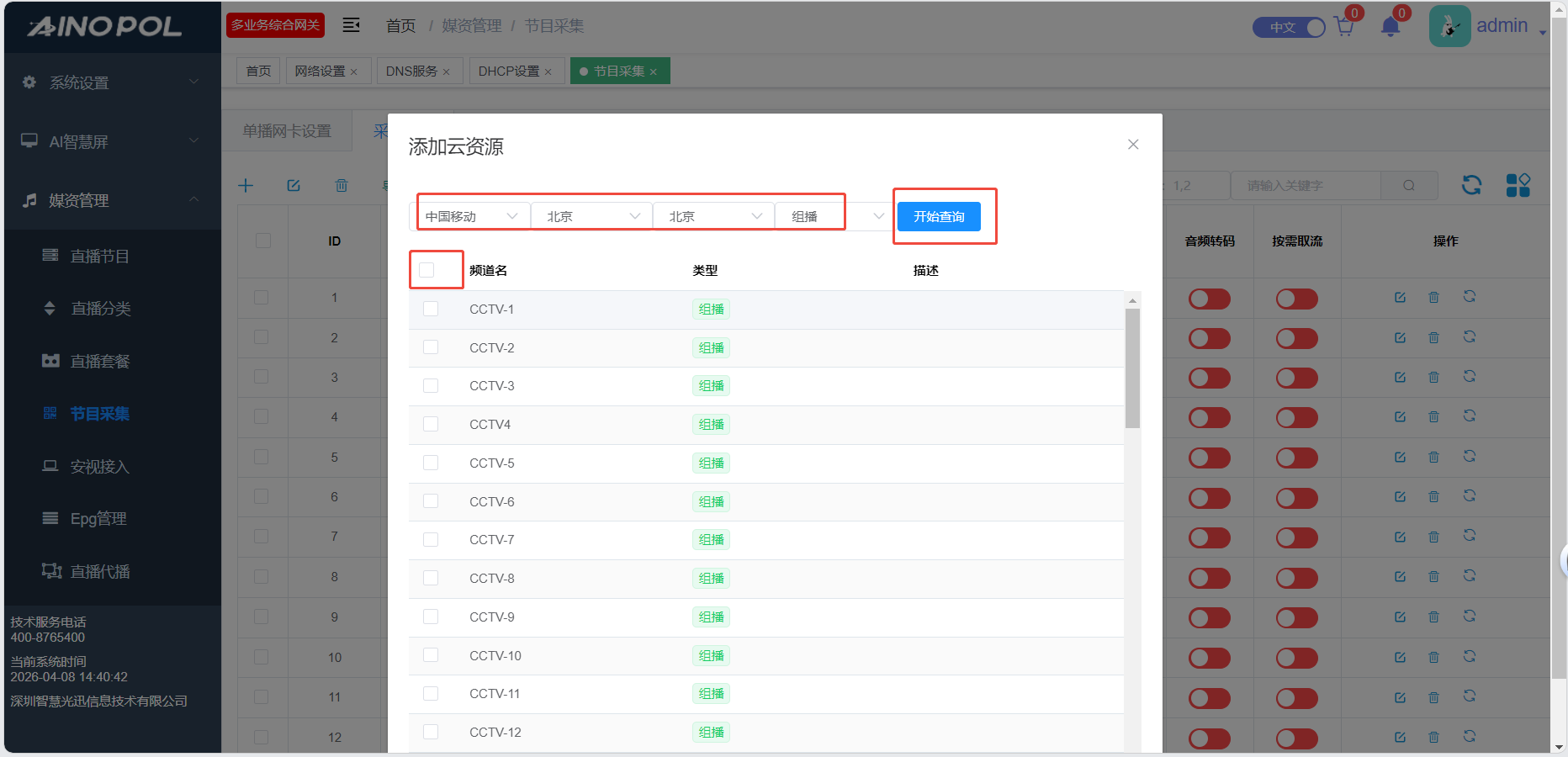

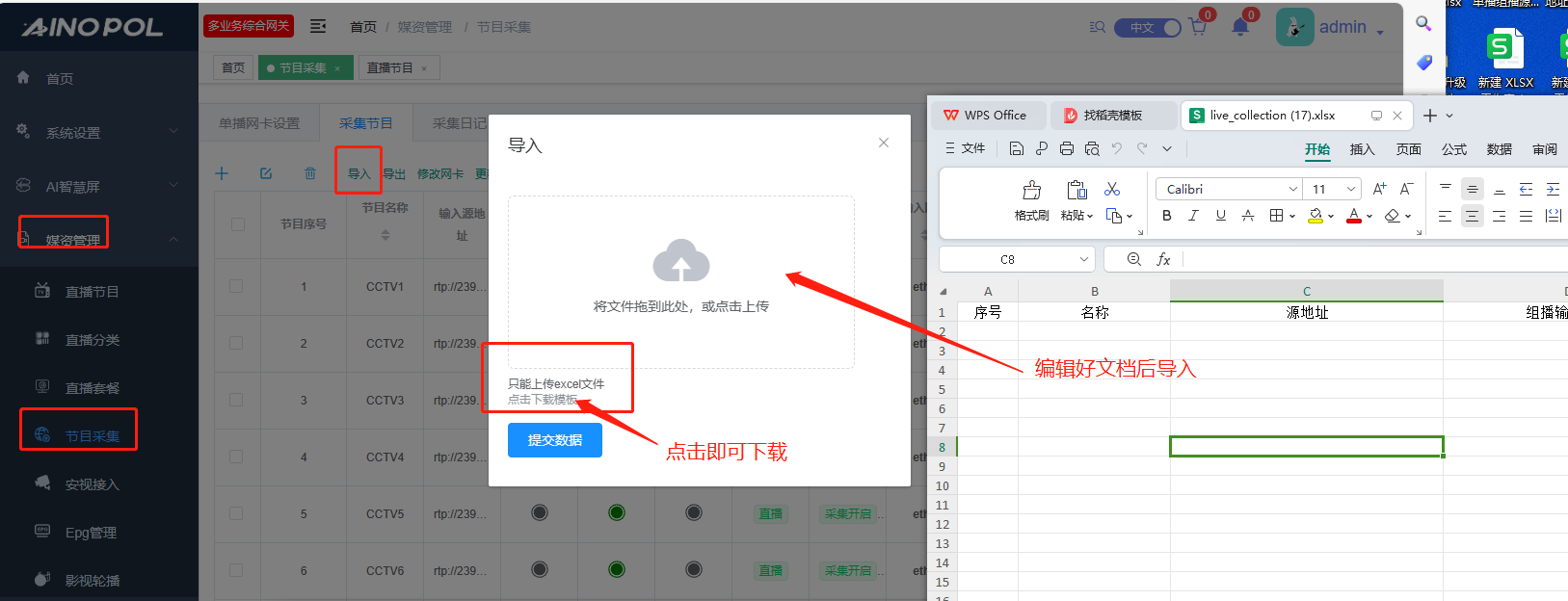

导入直播列表（需要导入对应地区对应运营商的节目源），也可以点击云添加资源，在云资源里面搜索对应地区，运营商，筛选自己要的节目添加到综合网关

![](/media/202604/8c4daad431a64867a702bf1b09462b6b5637.png)
![](/media/202604/fa5c58c0cc8645b18f57ed52f3bf9efe3918.png)
![](/media/202604/66c83be3f04d403ba1c6b2abc7faea907895.png)

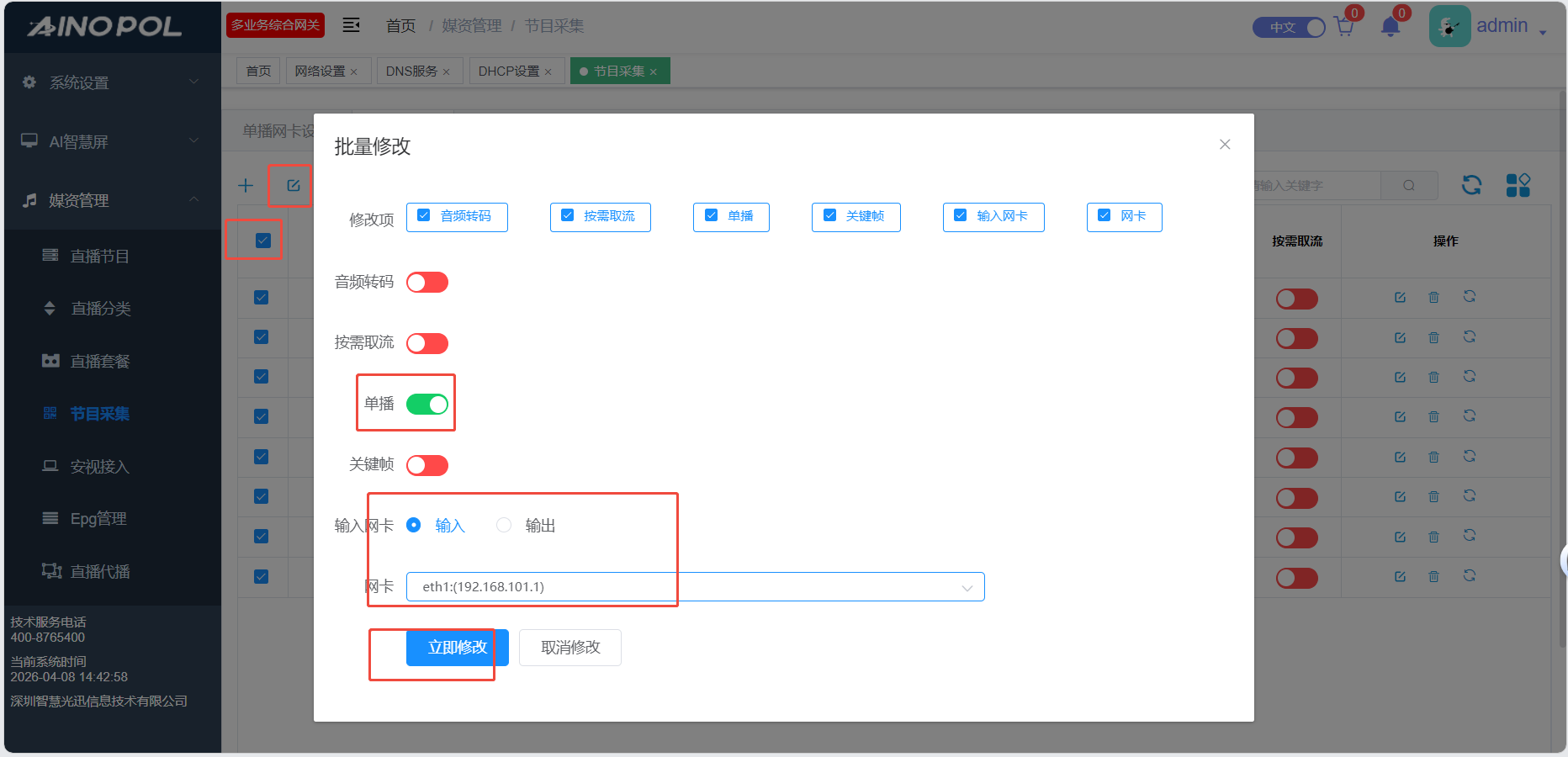

组播：自动获取一般采集8个节目，拨号采集4个节目，因此，在对应筛选1,8(1,4)，筛选一下，全选单播开启，输入网卡选中对应的采集网卡，即接运营商光猫接到综合网关的端口点击确定，有几个光猫接入就以此配置采集
单播：一般是宽带采集，建议直接拉一条1000M的宽带直接采集
![](/media/202604/66150daa93d44bca876dfc3cb9631f6c2128.png)
![](/media/202604/0ab4206b3f144947b7cd9b7ca588c4117462.png)

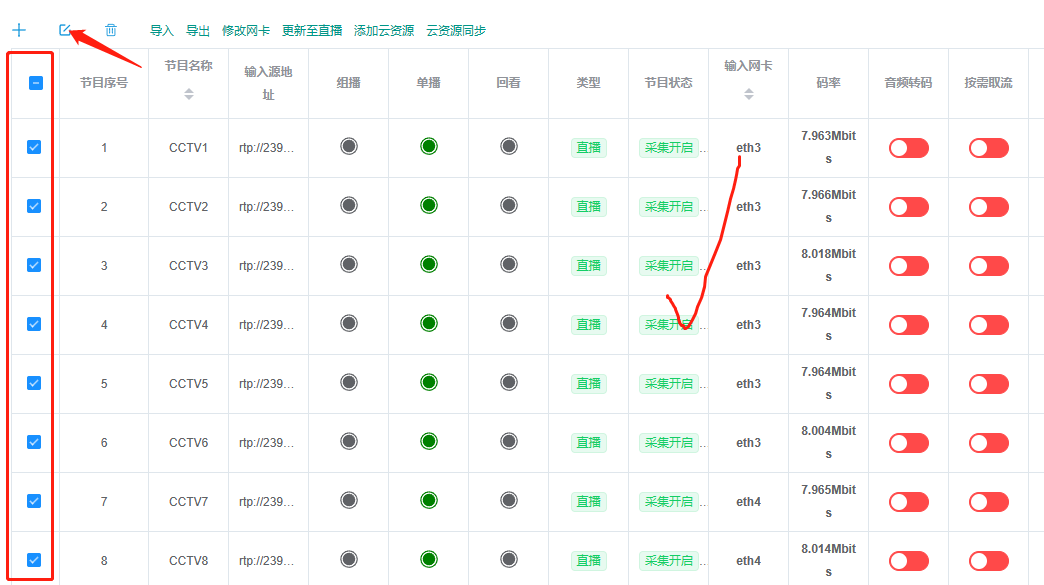

节目状态显示“采集开始”即为采集成功
![](/media/202604/c3fe63745ad043759faa15aa740b234c5462.png)

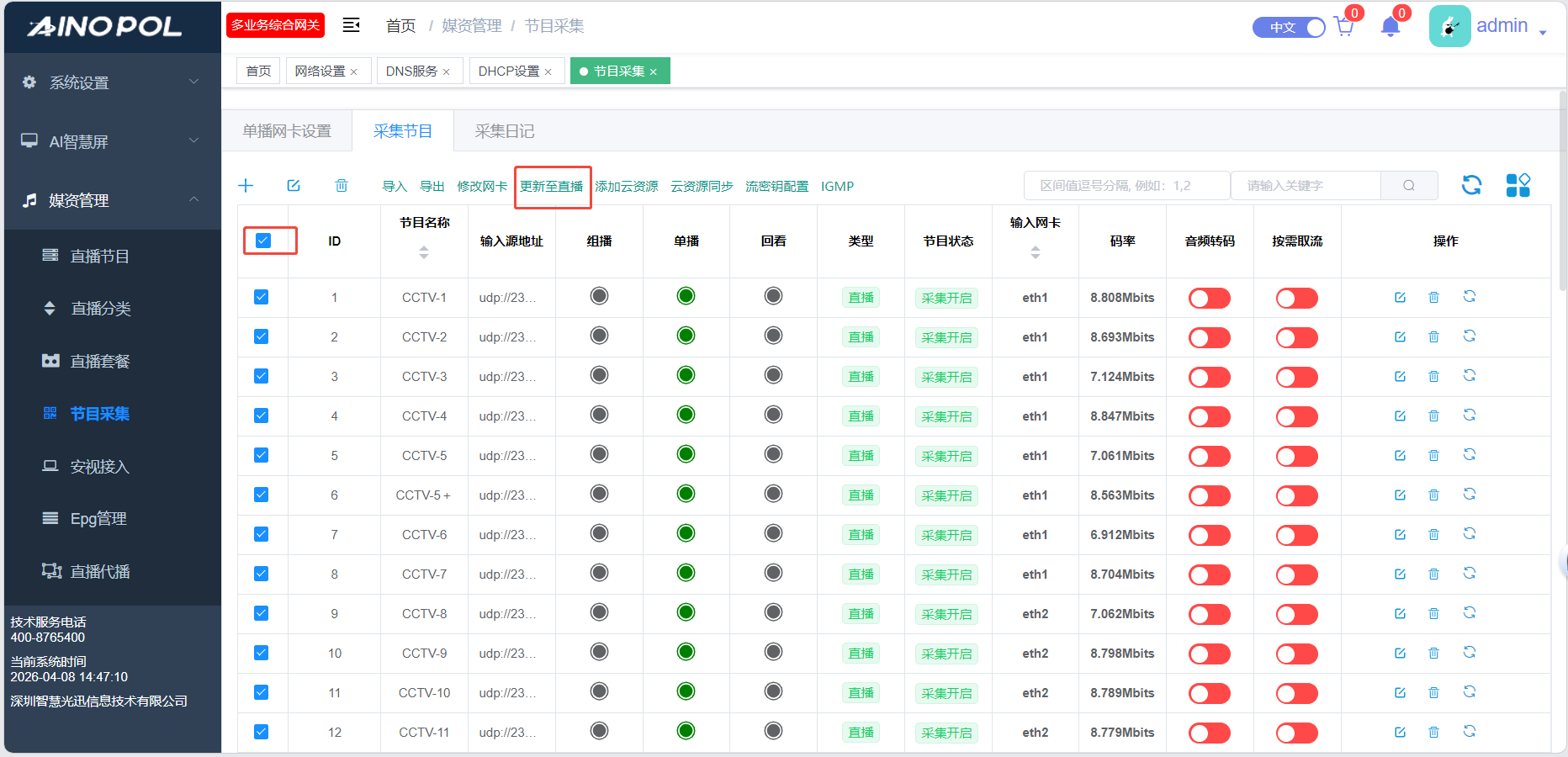

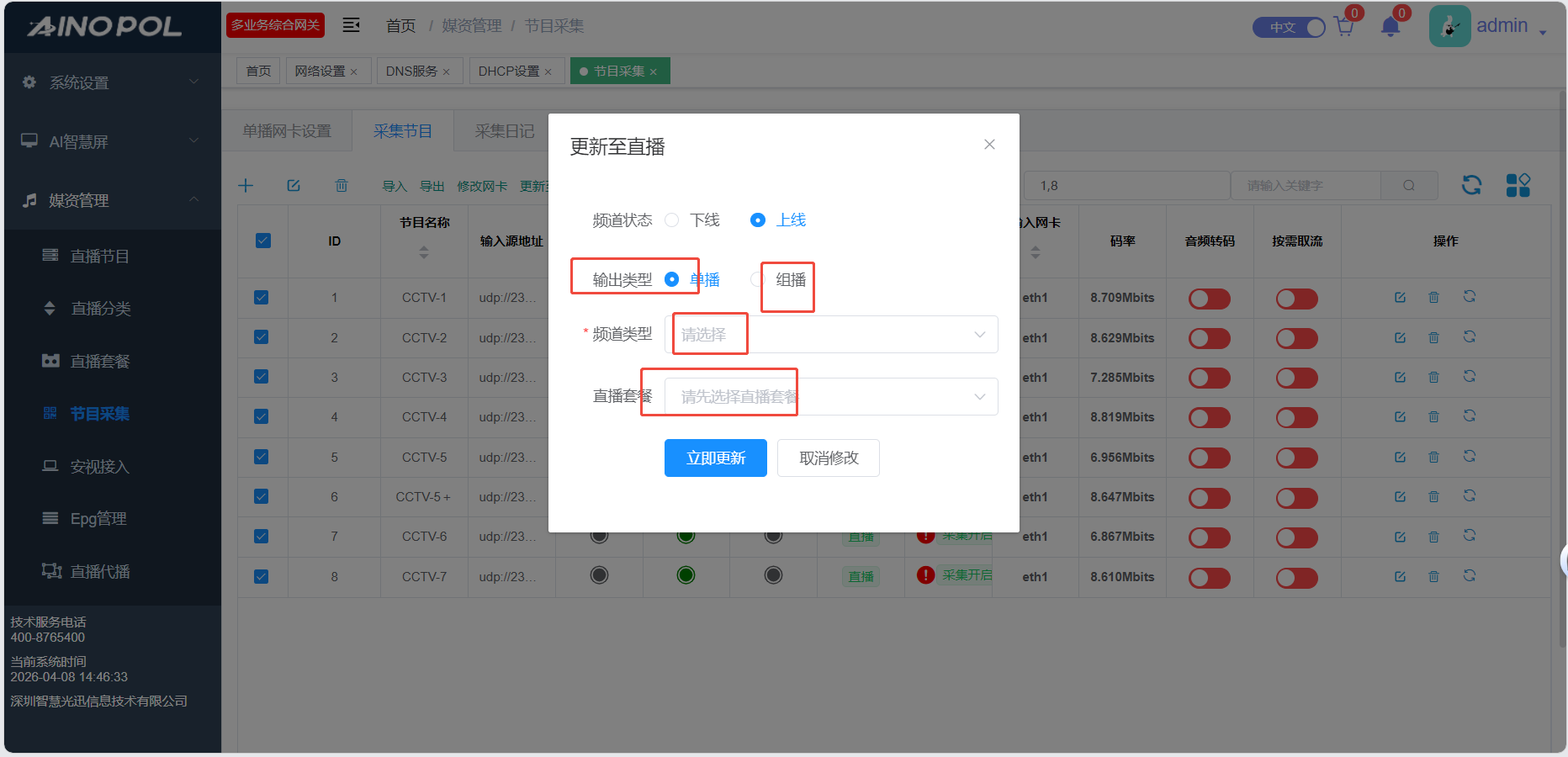

第二步更新至直播节目，选中已采集的节目，点击更新至直播，可以选择输出的是单播还是组播（注意组单独选择一个网口作为输出口连接内网），选择频道类型和直播套餐，没有特殊要求选默认的即可

![](/media/202604/e7984b1989894ec48d85bc17cbc471582786.png)
![](/media/202604/2f0f805c471b43cb8b12314eb70e44e81996.png)
### 4、电话业务配置下发

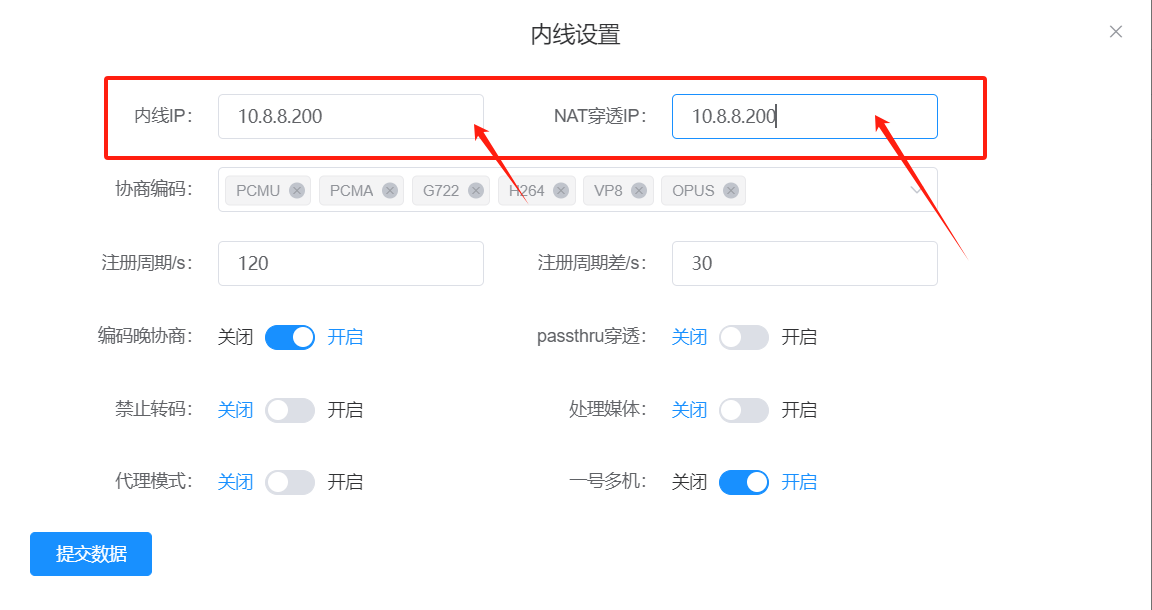

第一步：语音设置的基础设置，设置SIP服务器IP地址（默认地址为10.8.8.200），内线外线均要设置，一号多机建议关掉
![](/media/202604/049e45b1e5ec41f7a6ee82b2a206e03b6398.png)
第二步：EAAS配置模板电话配置状态打开
填写服务器地址、端口号（5060）

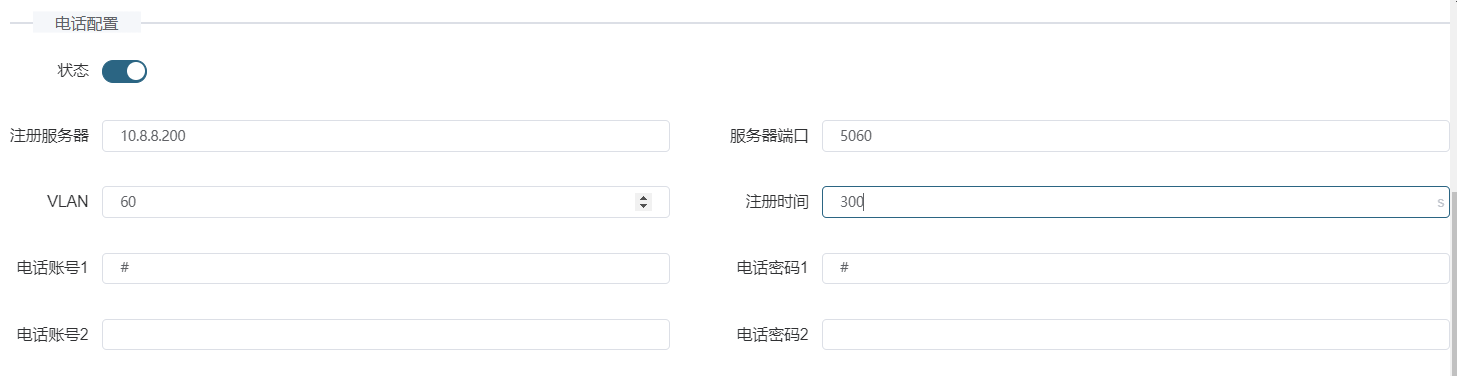

设置好电话配置的VLAN(默认Wie60)，注册时间填写默认为300
电话账号及密码填写“#”号键，因此上云的云AP名称需要设置成对应的电话号码
![](/media/202604/b10a24bcf1fc442887a7a729d34525401208.png)
第三步：号码导入

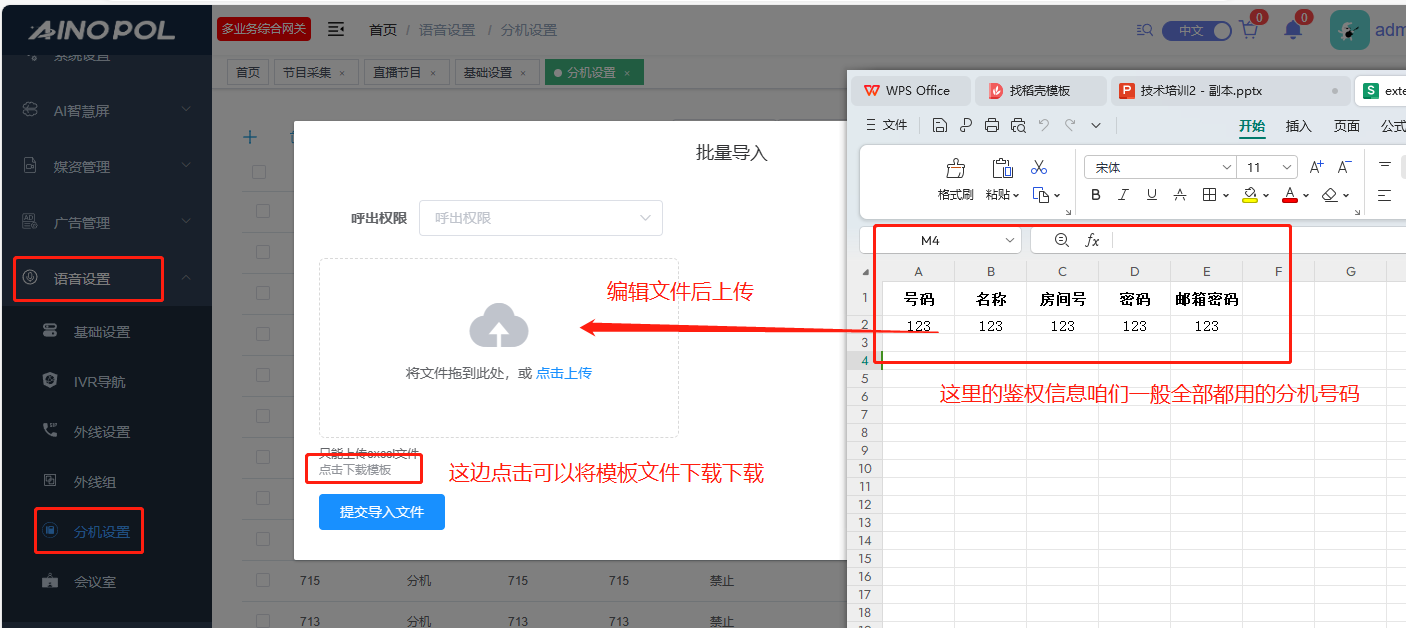

编辑好场景内需要的电话号码上传到服务器，分机设置点击加号
![](/media/202604/bdb9da2c447145418618a9b0d5e98cb27312.png)

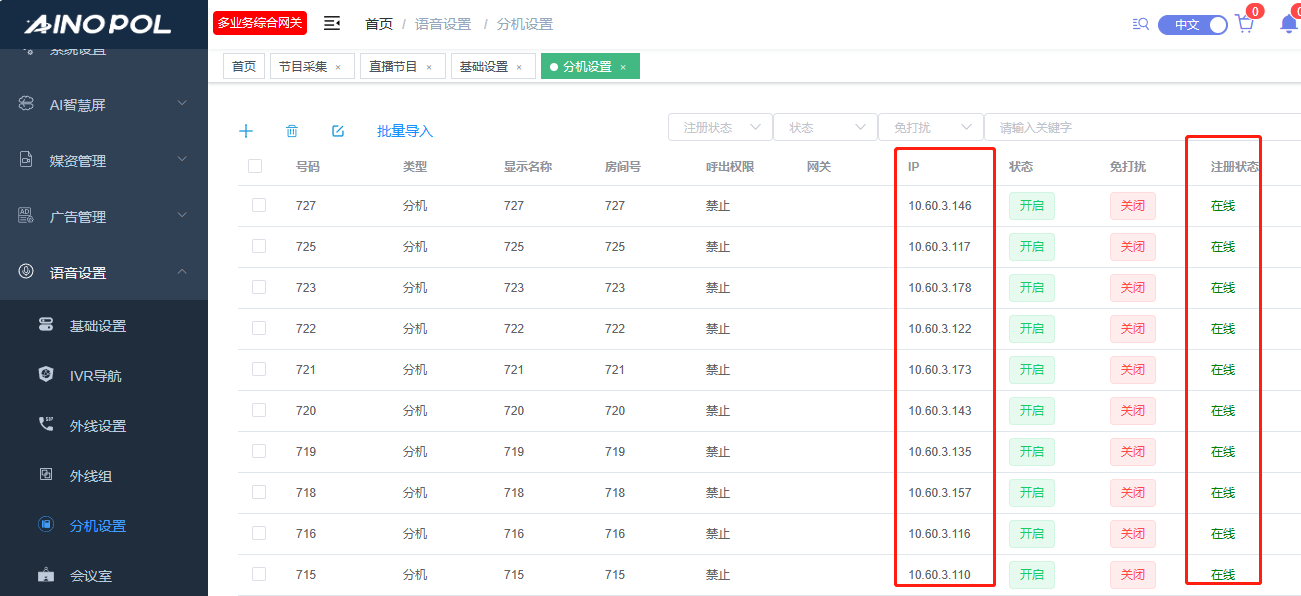

导入好的分机状态并注册成功的如下所示，未注册成功 的则会显示离线：
![](/media/202604/8db816f790ef40bc979268b0b53338fb6158.png)
默认不开通房间外呼权限

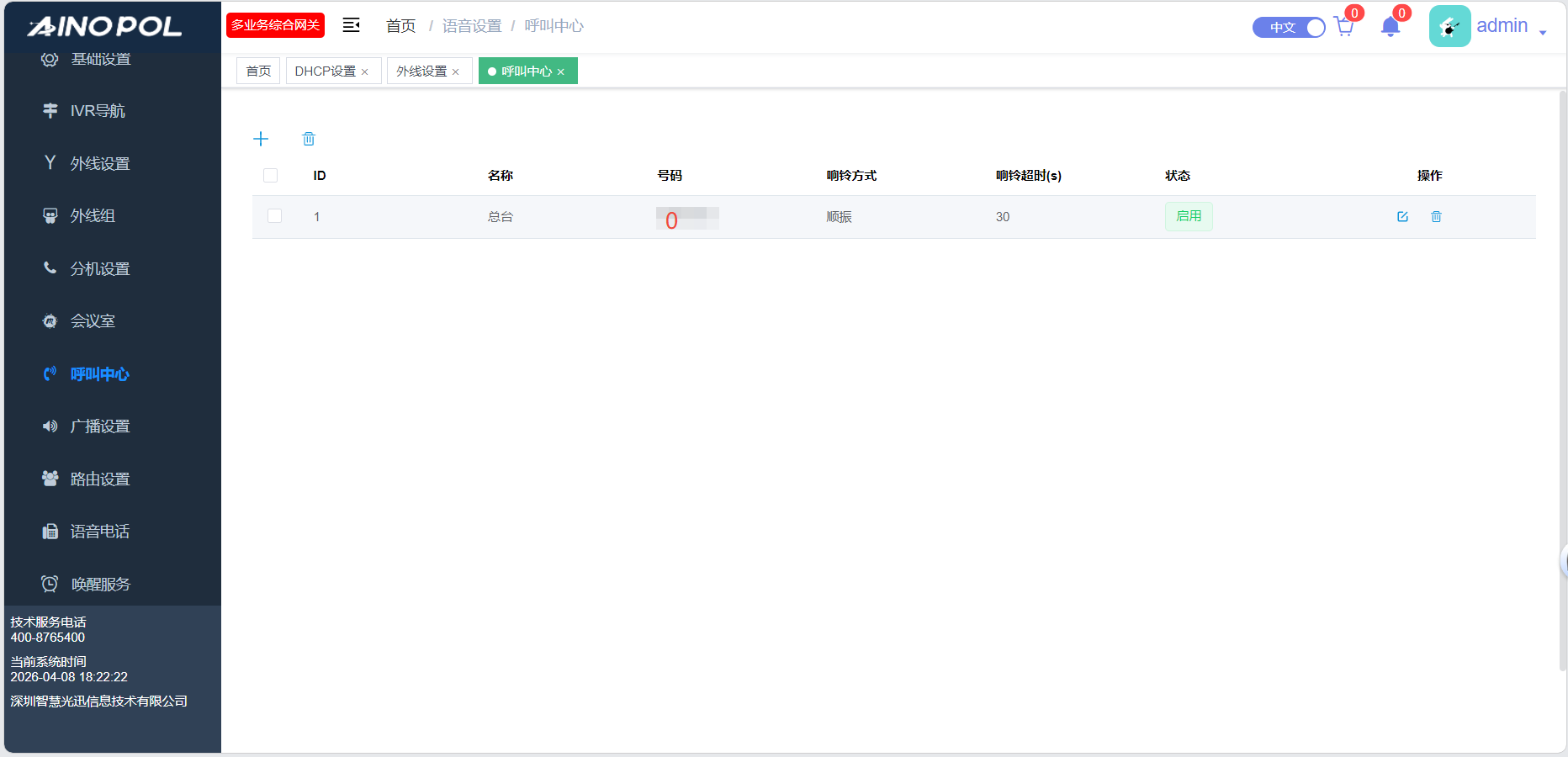

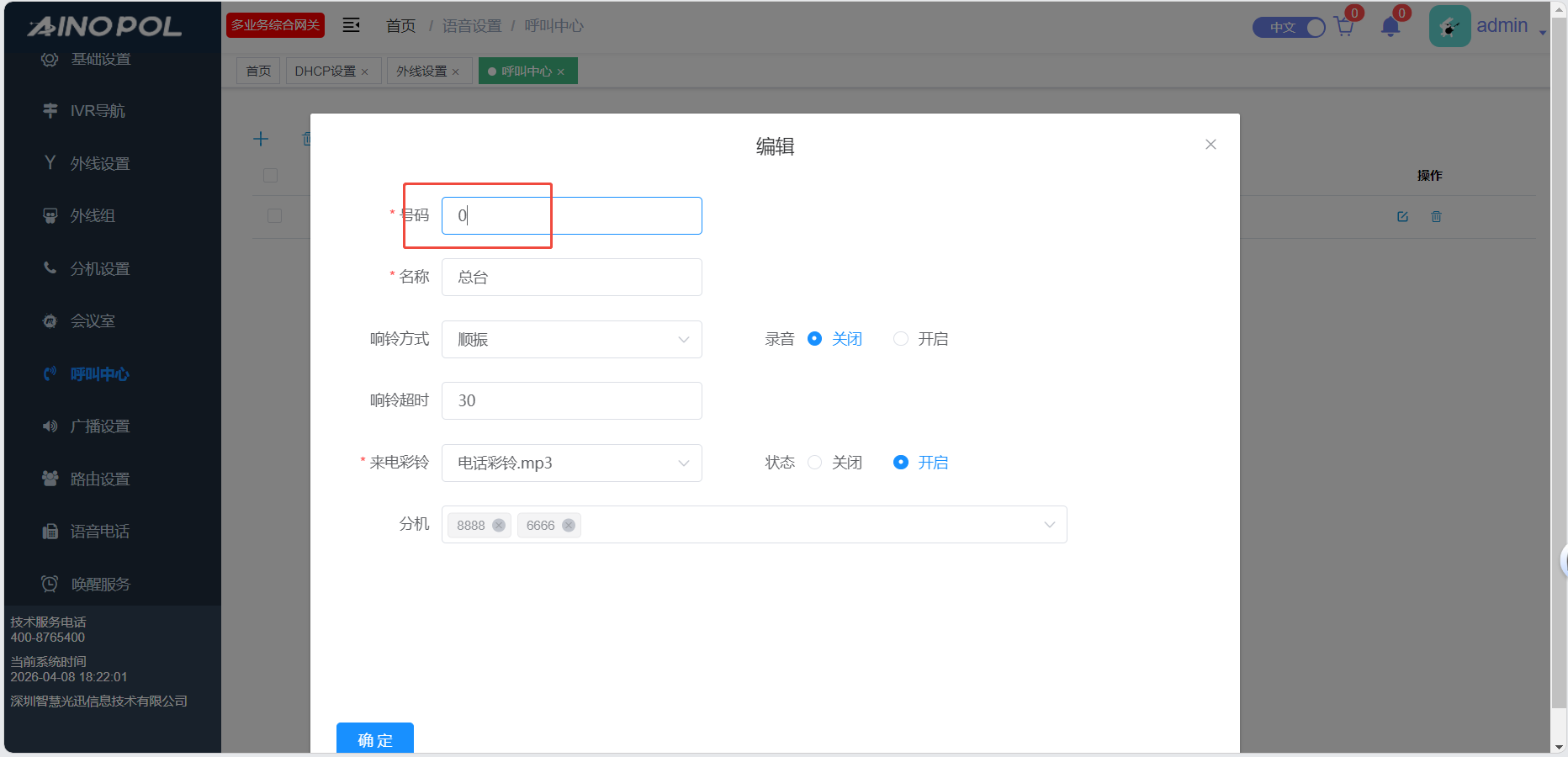

第四步创建呼叫中心，若房间有一键呼叫的按钮，可以根据内置按钮的号码配置呼叫中心：语音设置--呼叫中心--添加--填写信息（假设我们的一键呼叫的内置号码是0为例）
![](/media/202604/c81b535b2cb94a868b8ec28c26e1f4786600.png)
![](/media/202604/88223daef8464a5b8aea8737efef6f2a3327.png)
