## AC100U&VOLT&TR069调试教程

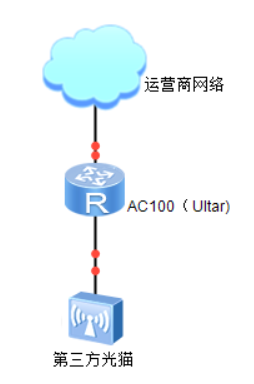

AC100U&VOLT&TR069解决了项目需要的小型公寓、民宿、宾馆、康养、办公等场景的一套解决方案。
![](/media/202604/07eaa3d134d14df4aa204e430caceff09262.png)
## 一、项目开局

### 1、手机EAAS扫码上云

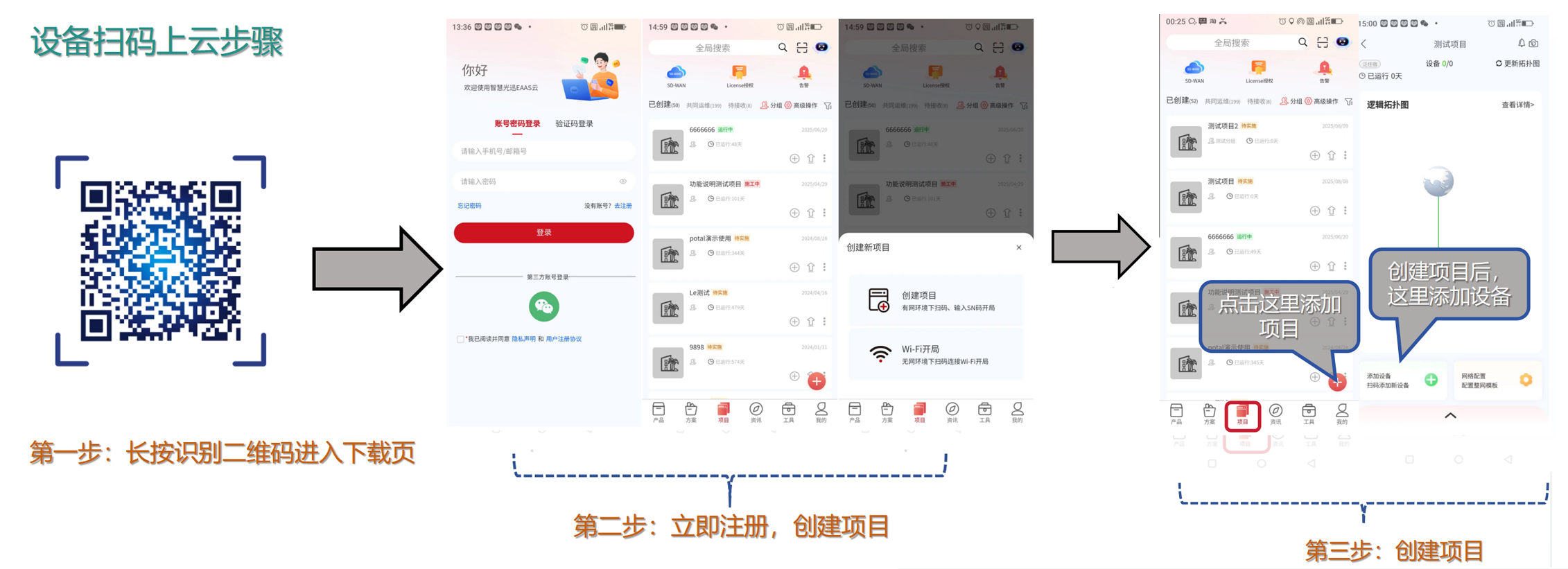

当我们的AC100（Ultra）&VOLT到手后先检查设备的完整性，确保该有的硬件一件不少，然后拿出我们的手机在应用商店下载EAAS云AP（即我们智慧光迅设备扫码上云以及云端维护平台），下载好后我们需要先注册自己的EAAS账号，以自己的手机号来注册，注意，创建项目的人为主账号，拥有项目的分享，移交，以及设备解绑等主要权限，被分享的人无以上权限，接下来我们根据下图步骤操作项目的创建、设备的绑定，若遇到问题则可以联系技术人员去做对应的技术处理
![](/media/202604/858b474aa7f8490f8931a2ded923ee0e5535.png)

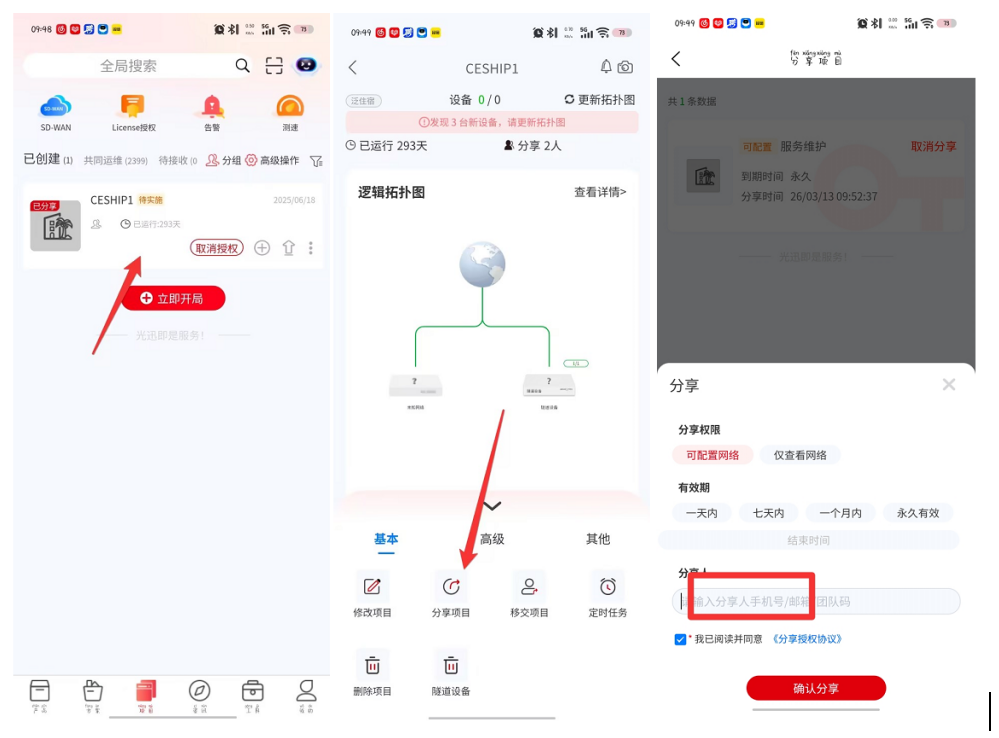

项目创建后可以分享给别人，让多人一起将设备扫码上云，具体步骤如下：
点进项目，下拉箭头找到分享项目，点击分享项目输入被分享人的手机号，注意被分享的人也要下载EAAS云APP并注册了账号的 ，且AP的名称以安装点位命名，需要注册电话号码的AP则以电话号码命名

![](/media/202604/7b7662f6263b4a9a944a5f3671c9c6bc5527.png)

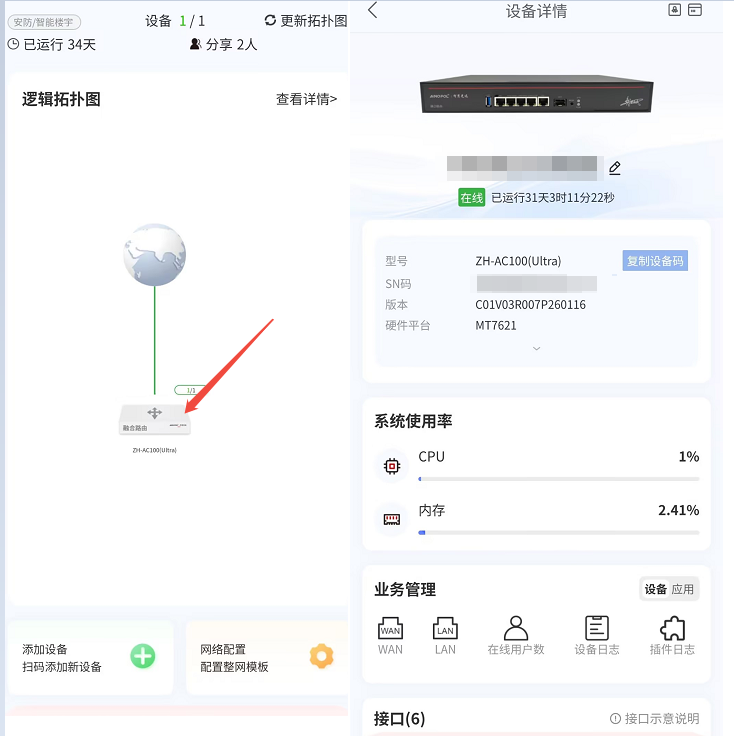

手机云EAAS查看已添加设备，并远程设备进行管理
![](/media/202604/b5c413c93b4f498995997aa8d544f86c6040.png)
### 2、电脑网页版EAAS上云
网页云EAAS（支持win系统）链接：https://ztv.zhgxnet.cn/EAAS
网页云EAAS创建项目：

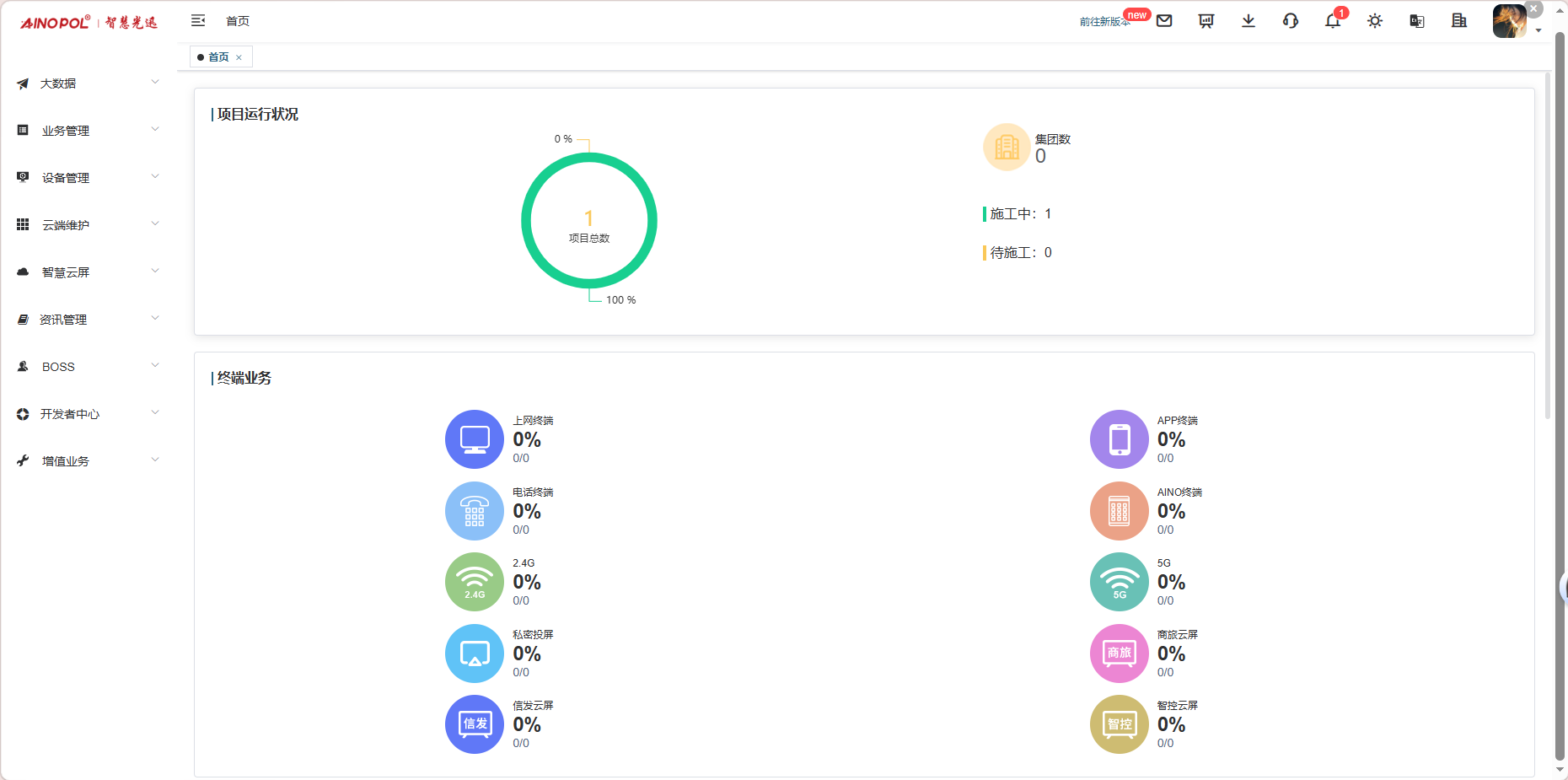

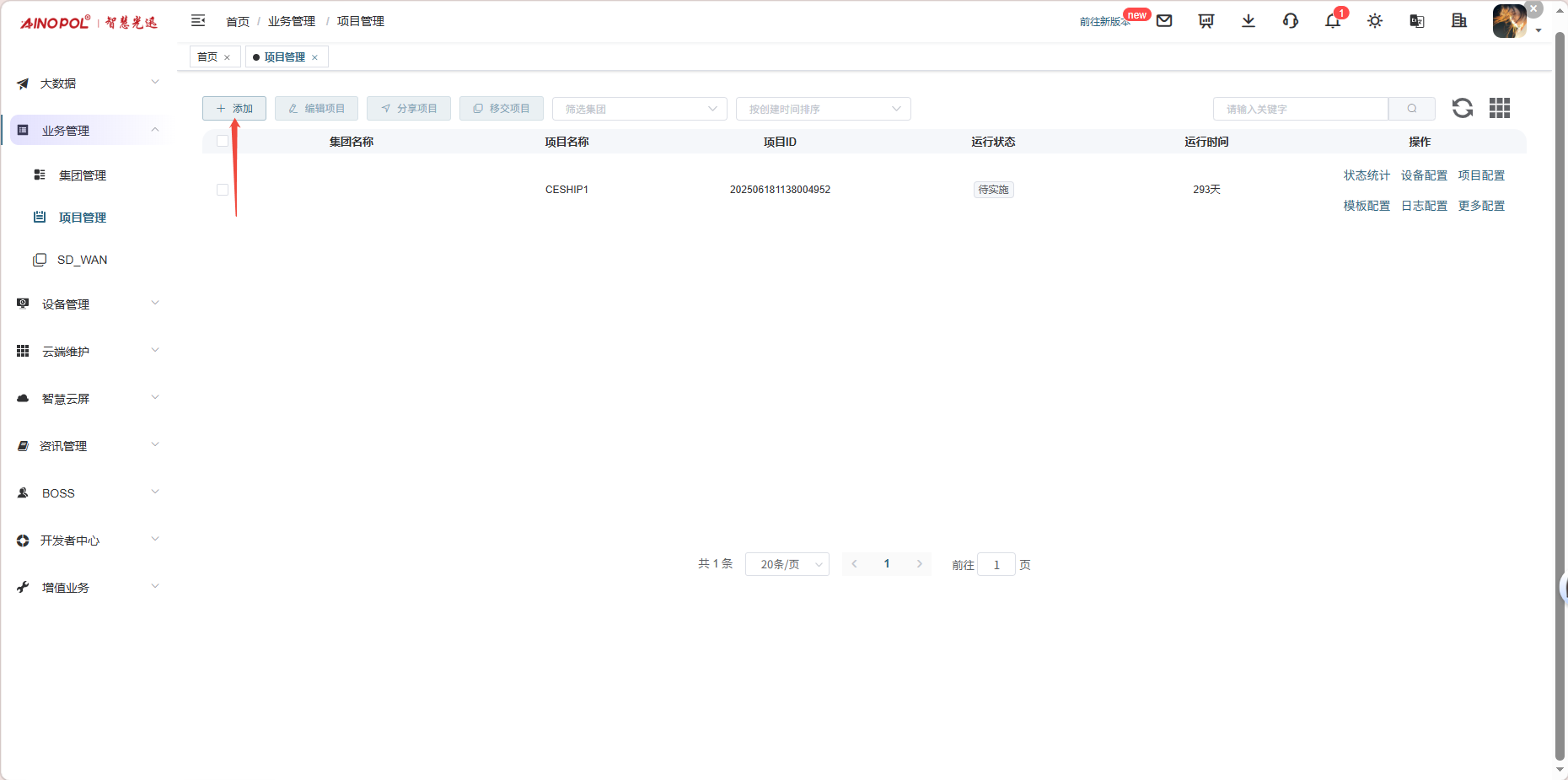

点击业务管理—项目管理，点击添加按钮：
![](/media/202604/f07dbf8aadbb406fa2a215b0d71937e28280.png)
![](/media/202604/79390974b10c4862af740059ed24a6904029.png)

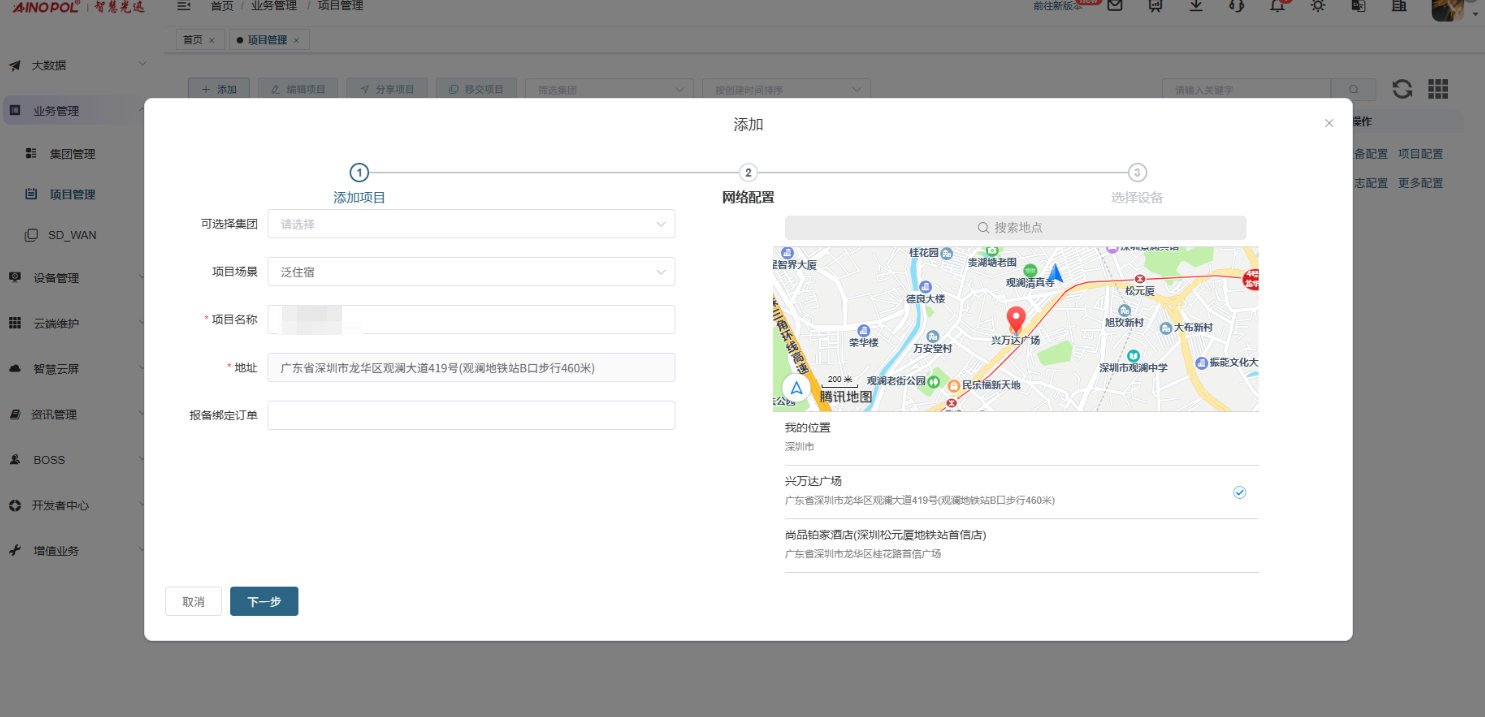

填写项目名称（必填）、我的位置（必填）、网络配置（非必填）、选择设备（非必填）； 点击完成
![](/media/202604/6e2e569dd594469dbc50cdc1bd2c53f38558.png)

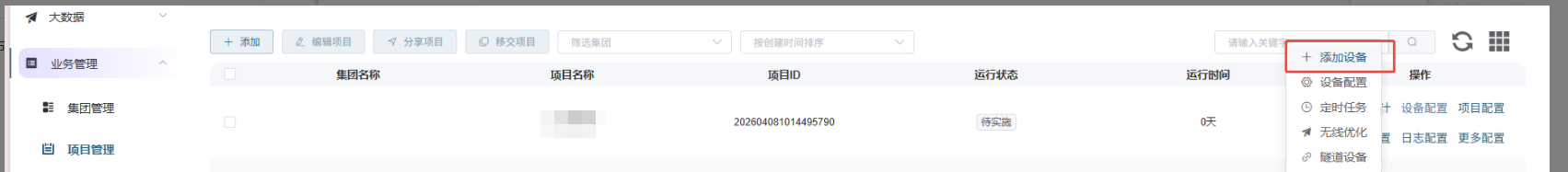

网页云EAAS添加设备：点击设备配置—添加设备
![](/media/202604/383a3a9d237346e5ae95e94f67108a892821.png)

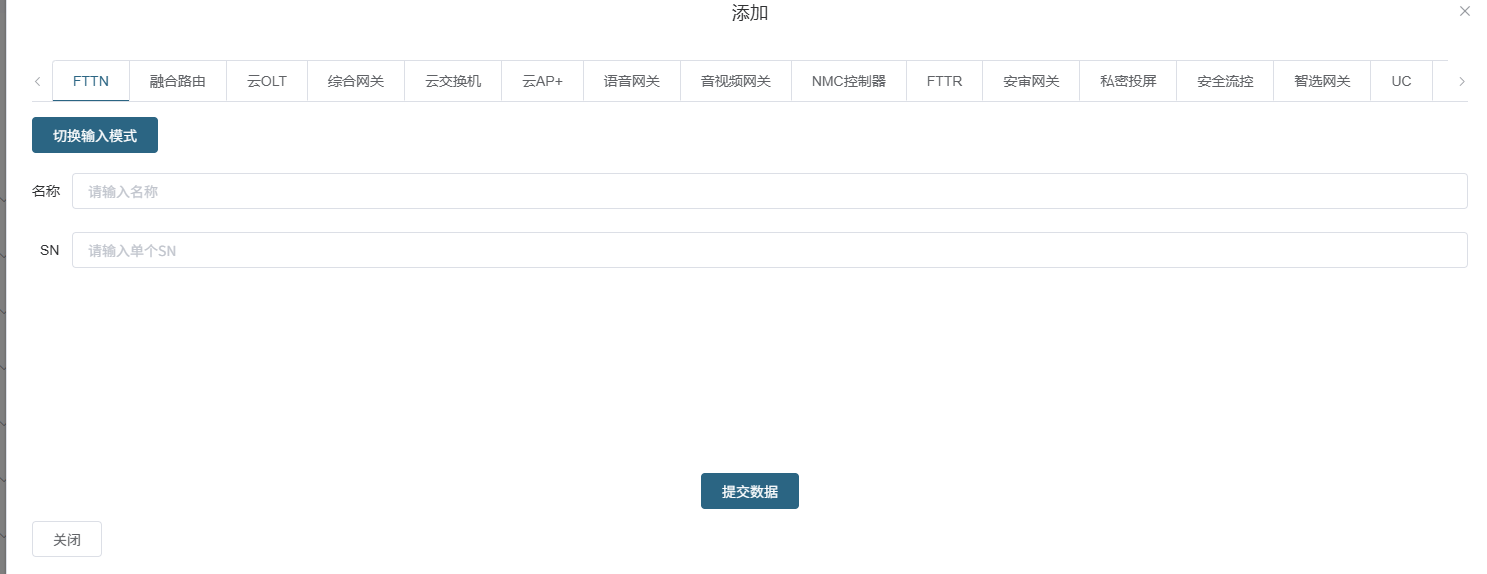

填写对应的设备编号，点击提交数据即可，注意AP最好以安装的点位命名，需要注册电话的话以电话号码命名（房间号命名，纯数字形式）
![](/media/202604/0bb798b810dc4e8c811747e1f4d0f5432191.png)

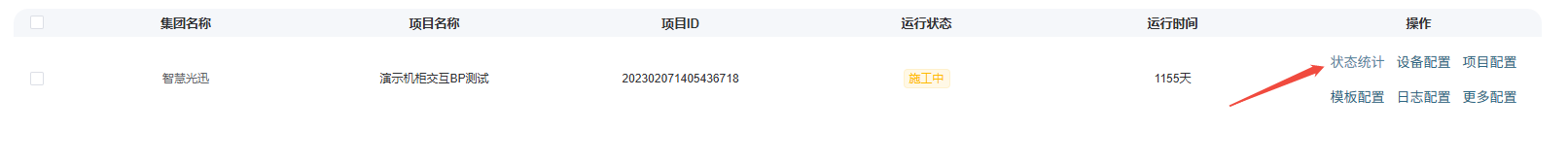

网页云EAAS查看已添加设备，并进行管理:点击业务管理—项目管理—状态统计
![](/media/202604/43baffae3cb349598d3a0c1b35a3354d3918.png)

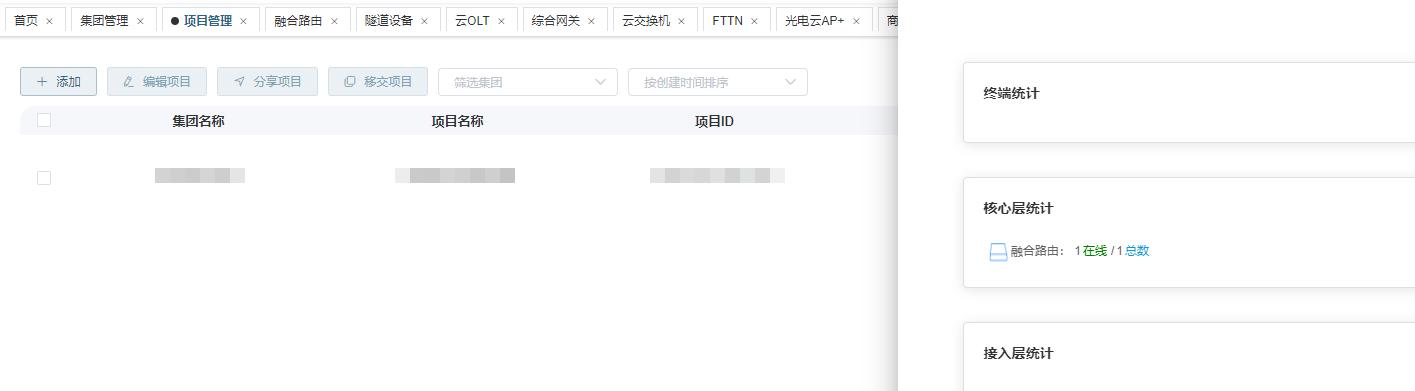

设备全部上云后正常状态显示截图如下所示
![](/media/202604/2e2b607f6a9f4357acae85922ec412ad5227.png)
### 3、设备上架说明
（1）、将网络设备根据流量走向，从上到下进行设备安装，方便后期运维排查问题
（2）、两台设备之间至少空余1U，以保证设备的散热
（3）、布置网线时，网线长度需大于1米，短于100米。
（4）、强弱电布线时至少保持10cm以上，减少弱电网络传输时的干扰
（5）、设备安装时一定要布置地线，以减少网络未接地造成的干扰
（6）、光纤布线时要注意不要过度弯折，尽量使用魔术贴进行理线避免光纤折损
（7）、分光时切记分光均匀，光过强（不宜高于-10DB）、光过弱（不宜低于-25DB）、光差值过大（同一个PON下ONU接收的光值不超过10DB）都容易导致网络不稳定

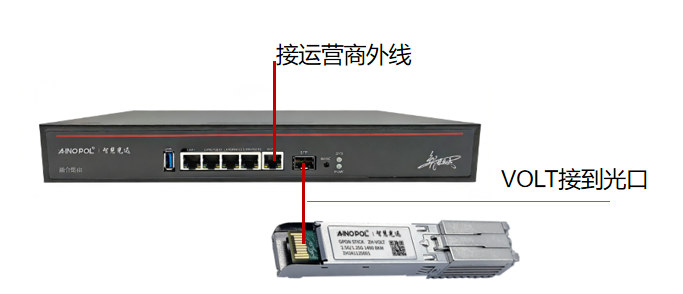

### 4、机房接线示意图
![](/media/202604/56871399bb214634b9c01b085d1fe57c2383.png)
## 二、设备调试上网
### 1、融合路由调试上网
第一步：电脑接到融合路由的LAN1口，自动获取IPv 4的地址，根据获取的地址网页访问网关，进入路由的登入界面，输入默认密码Zhgxnet@123进入路由的主页，接口设置--LAN设置，设置LAN口，设置内网IP以及掩码（默认IP地址为10.8.8.1.掩码为255.255.252.0）

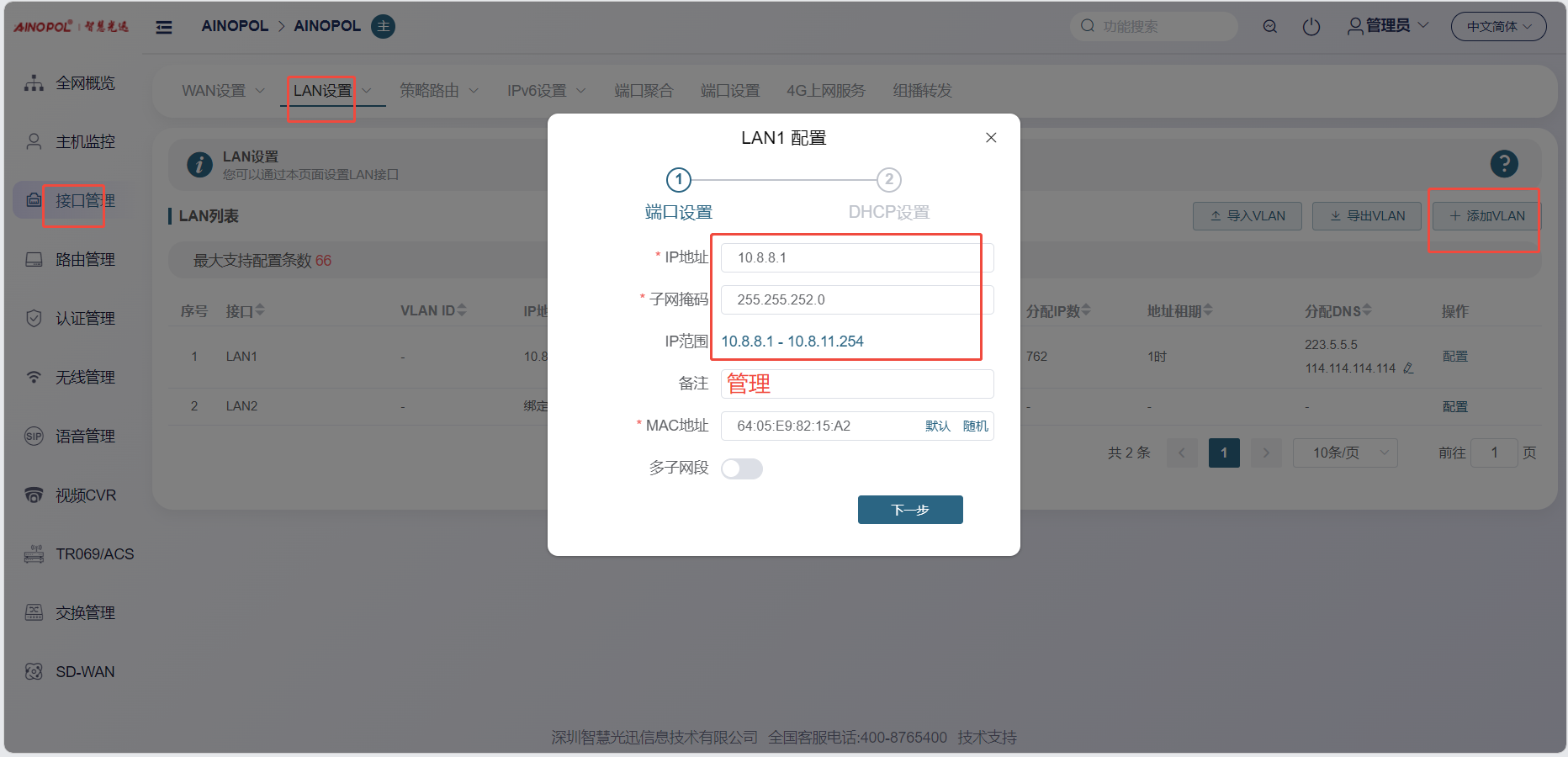

点击接口管理—LAN设置—LAN设置—配置
![](/media/202604/06cdcc31d13b4eda89e8c563d26729556397.png)

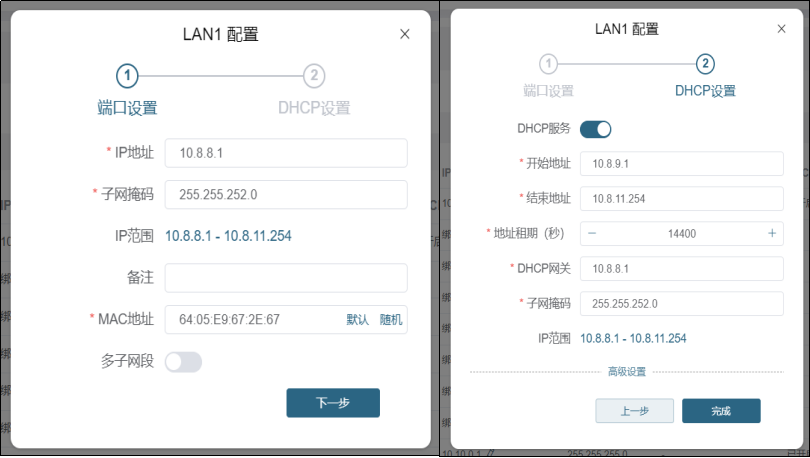

第二步：设置端口IP、掩码、DHCP地址池以及地址租期（保留10.8.8.X段做为管理设备的静态IP），注意一定要下拉高级设置将DNS改为外网提供的DNS，没有的话填223.5.5.5，114.114.114.114
![](/media/202604/20b78d8ac2c445bd94ae78b715bdd3e17315.png)
第三步：WAN口的分配

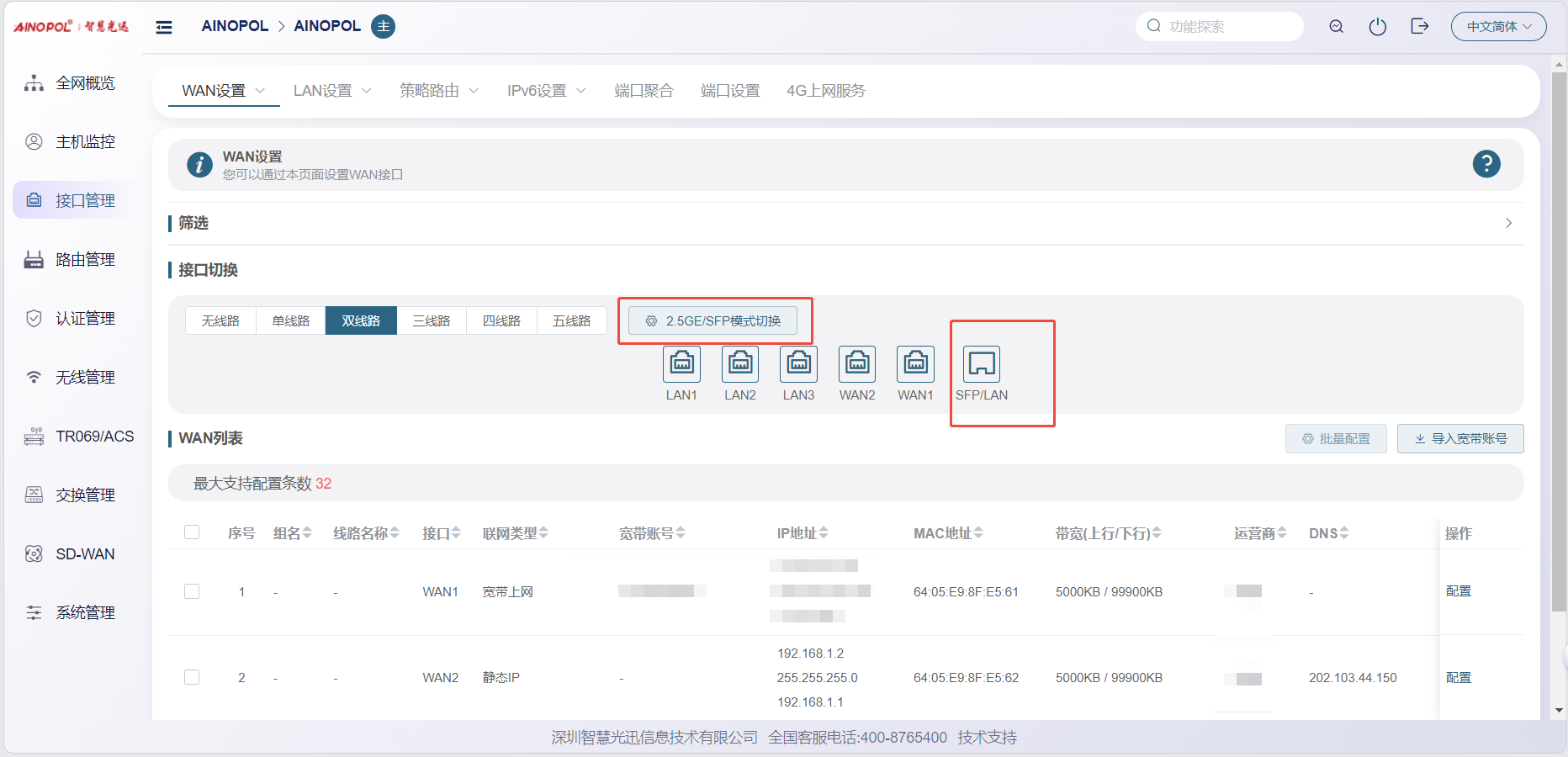

点击接口管理—接口设置，根据需求进行WAN口的分配（选择线路模式），SFP口一定要是LAN口，注意更改后需要点保存才会生效
![](/media/202604/a400f4f80b2448d482d148a36704b5f48527.png)

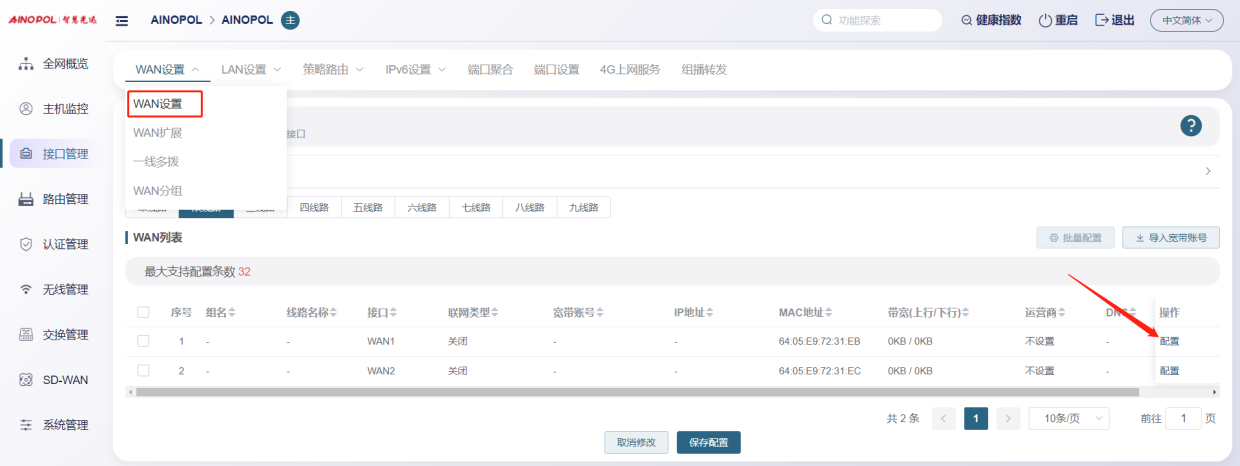

第四步：设置WAN口，选择上网类型，进行外网的接入
点击接口管理—WAN设置—WAN设置，点击右侧配置按钮
![](/media/202604/057257924ffa4d4f8eec4428e43100a59738.png)

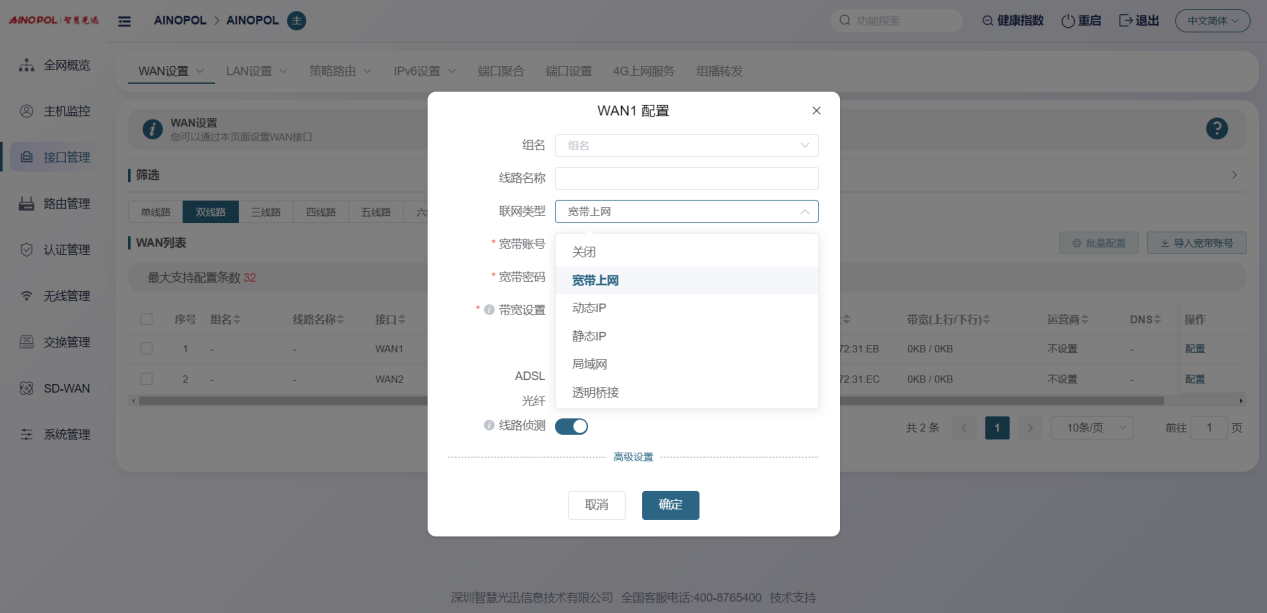

第五步：根据运营商所给的外网接入类型选择对应情况并填写对应信息
![](/media/202604/2d4759e29c7a47bdbe562718a7b006bb7188.png)
### 2、融合路由内网规划

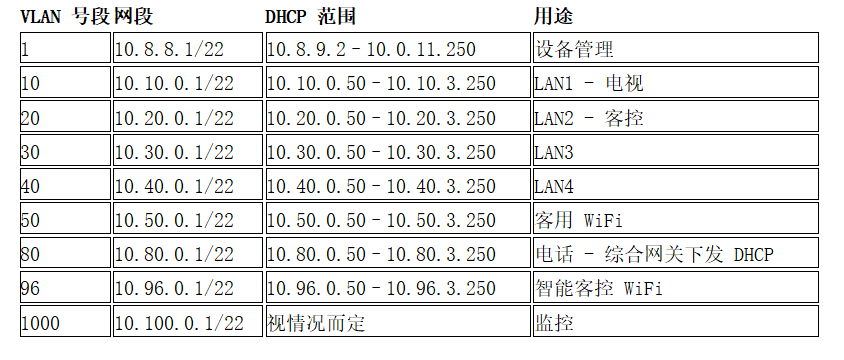

第一步：业务网络规划 | 业务网络规划举例
![](/media/202604/94440eb7ec114ef48d533ae2b4ab1f636404.png)
第二步：针对规划的网段创建对应的VLAN
![](/media/202604/3851d567e151422b85d7376522ed955a5820.png)

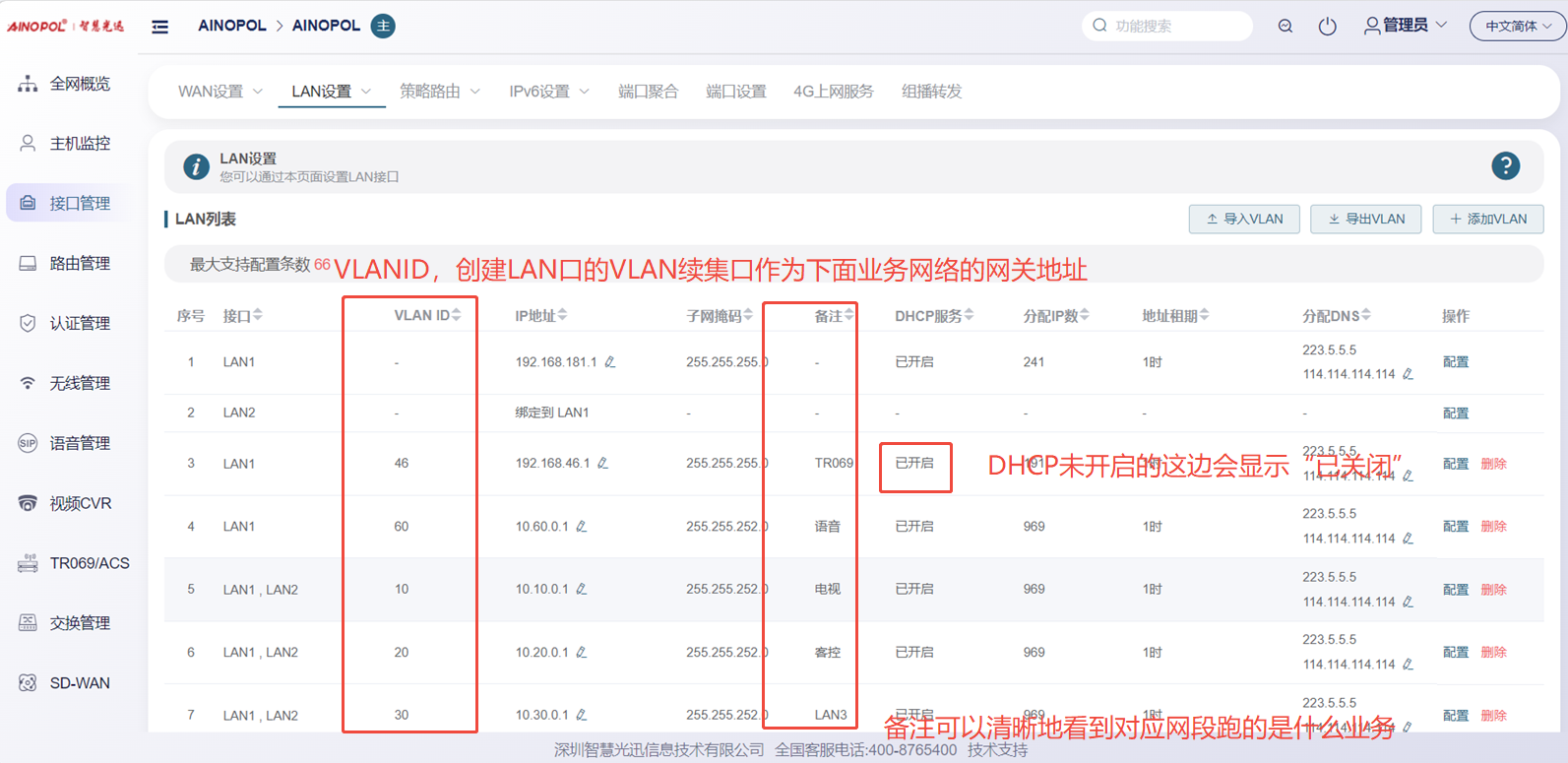

第三步：针对详细的业务规划依次创建，创建完成的详细截图如下所示：
![](/media/202604/7481ac4ded6d49fb803ba9d9bc2e3f4d8556.png)
### 3、VOLT调试

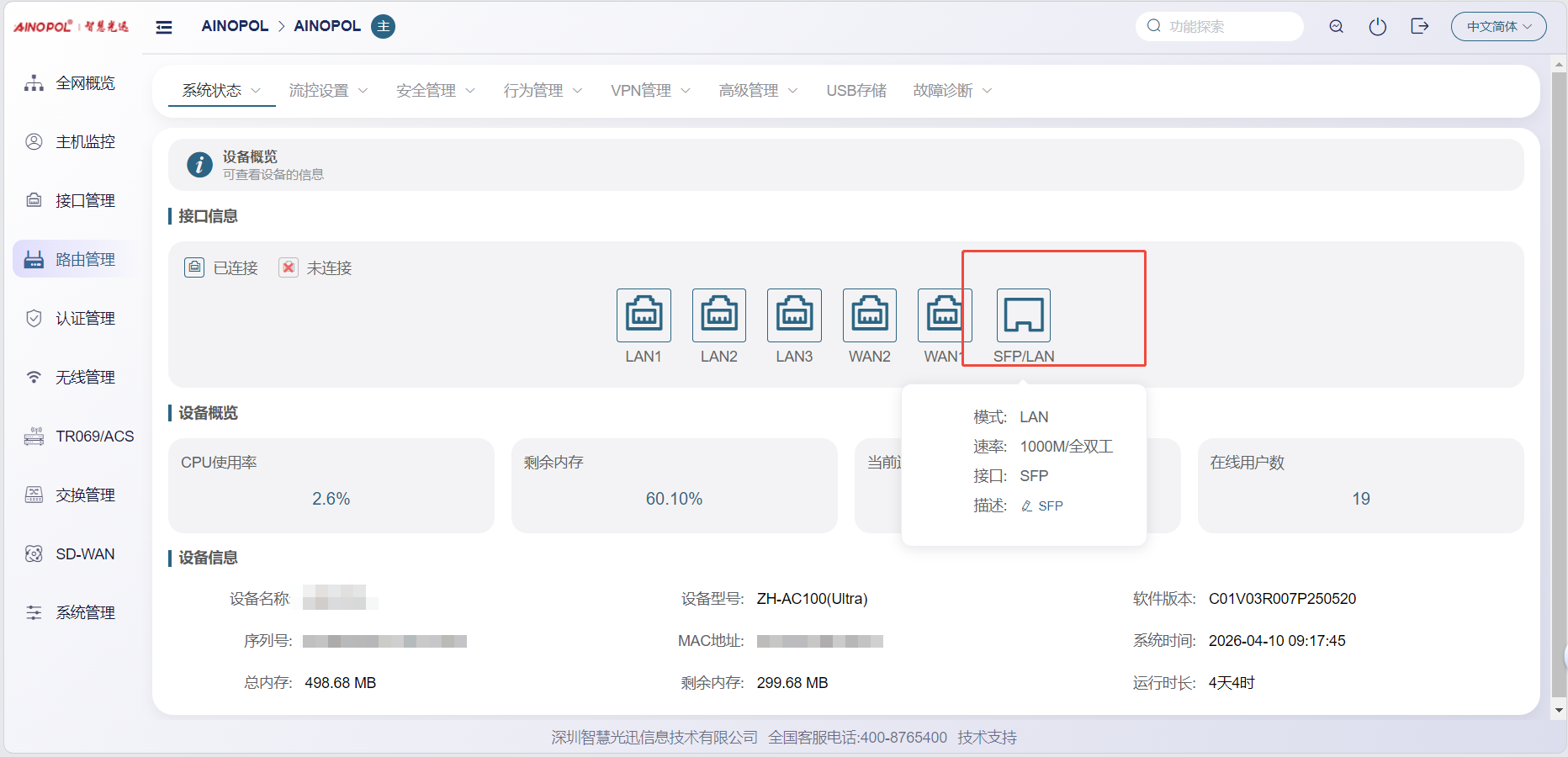

第一步VOLT接到路由的SFP口（光口）进入路由查看是否显示已接线，显示已接线后则可以正常使用了，注意这里使用的VOLT是1G的
![](/media/202604/0f14abdf618c49e596efc2f085d165c32073.png)
第二步，下联光猫接入看注册情况，

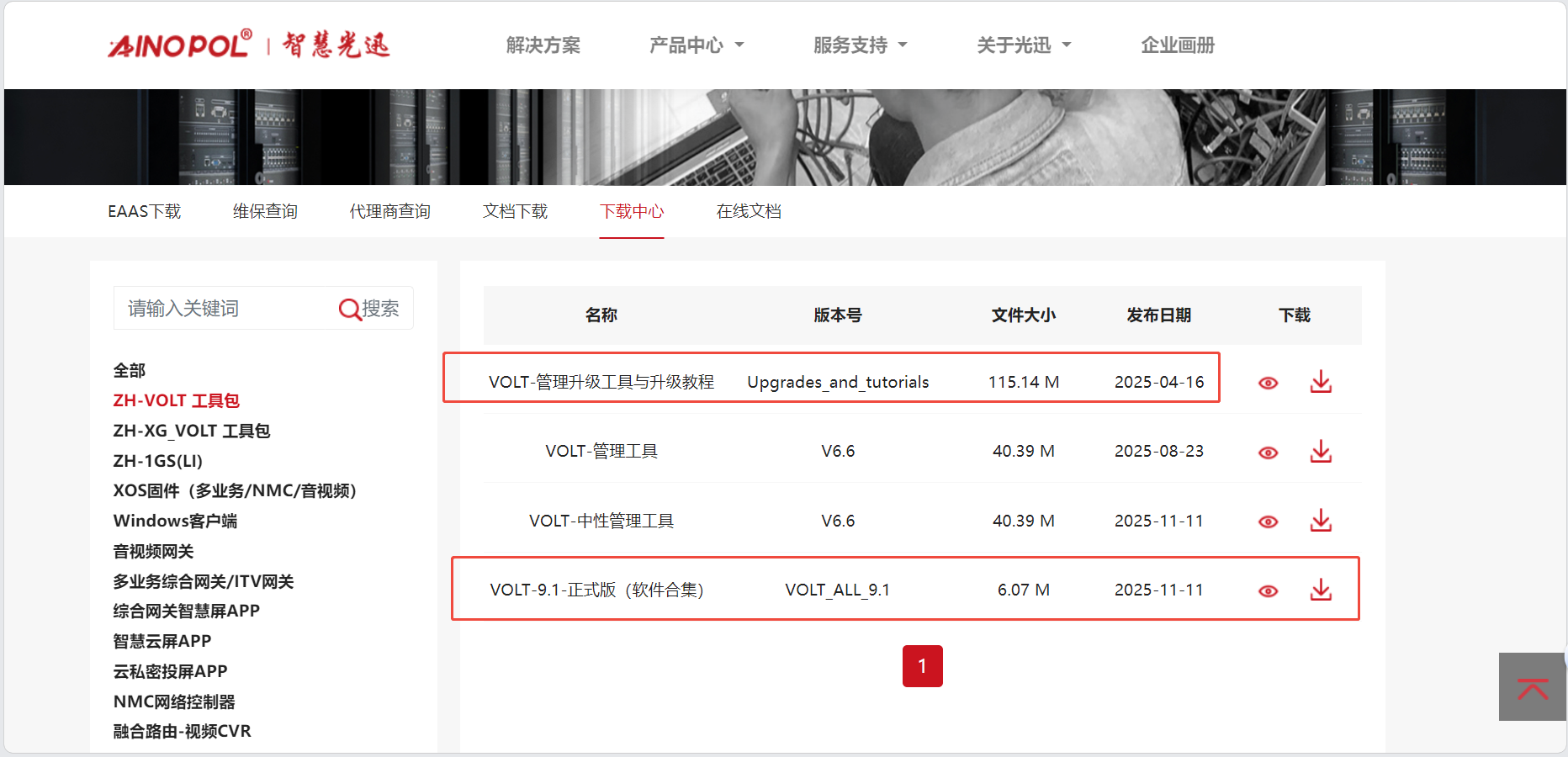

到官网下载对应版本的VOLT管理工具和版本，电脑并安装wireshark抓包软件
![](/media/202604/39b8844285e54cfcbe973e75df1d37777983.png)

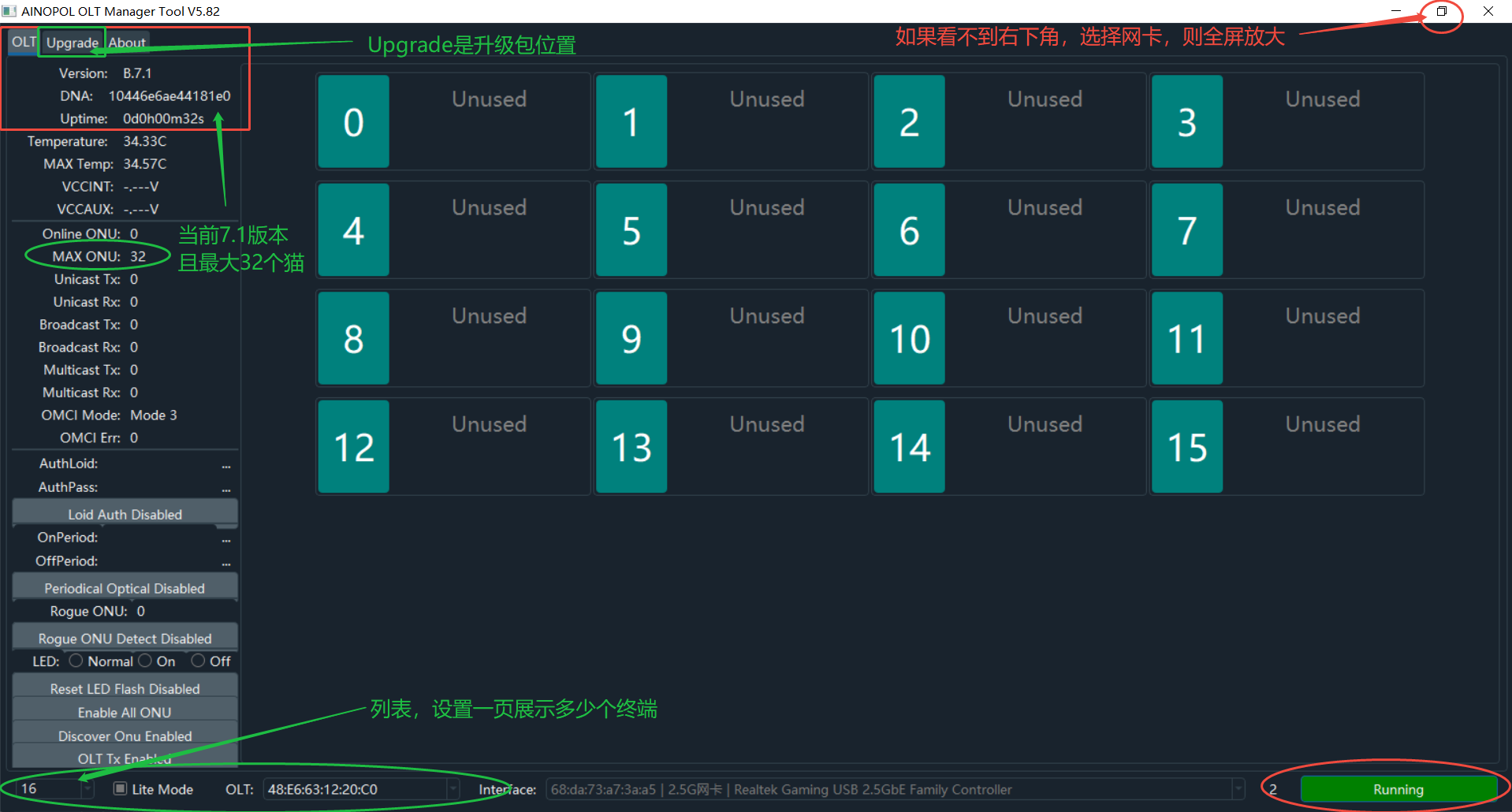

电脑网线接和模块在同一个vlan下，能实现网络互通
（选择本地网卡，链接交换机的网卡，然后右下角运行起来，保持Running状态）
![](/media/202604/408958c3be2f4def97e9a5bb036607e88158.png)
注意：2.5G只有光口设备“支持强制2.5G速率”才可以UP起来，注意注意！！

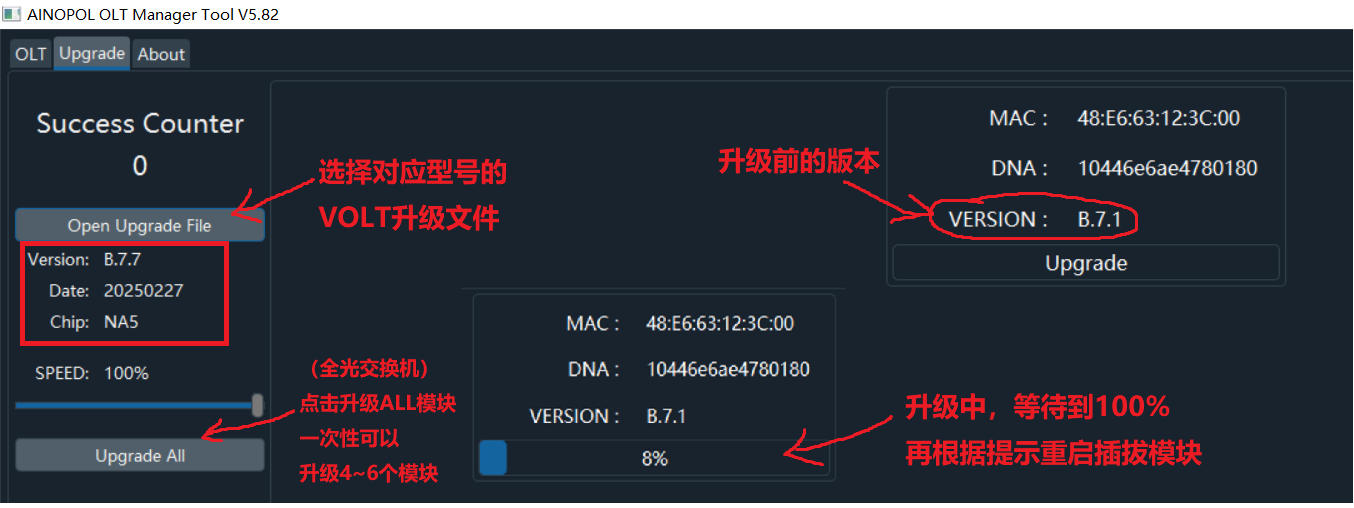

如果需要升级，选择对应的文件进行升级
![](/media/202604/d0bec21e72a6442a98e3c57aa99eec196189.png)

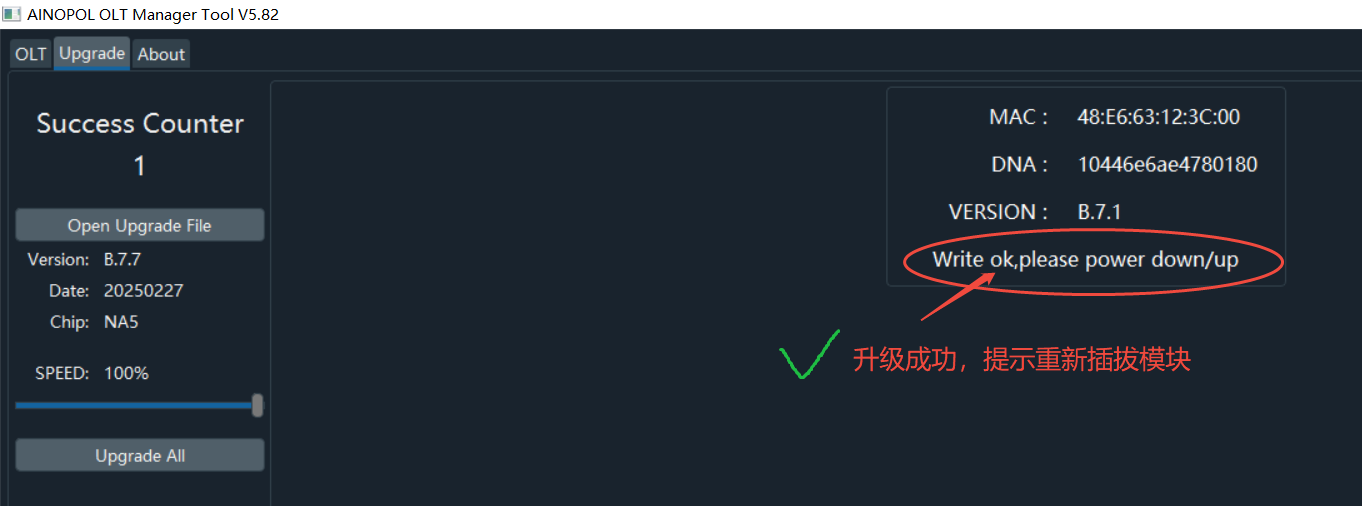

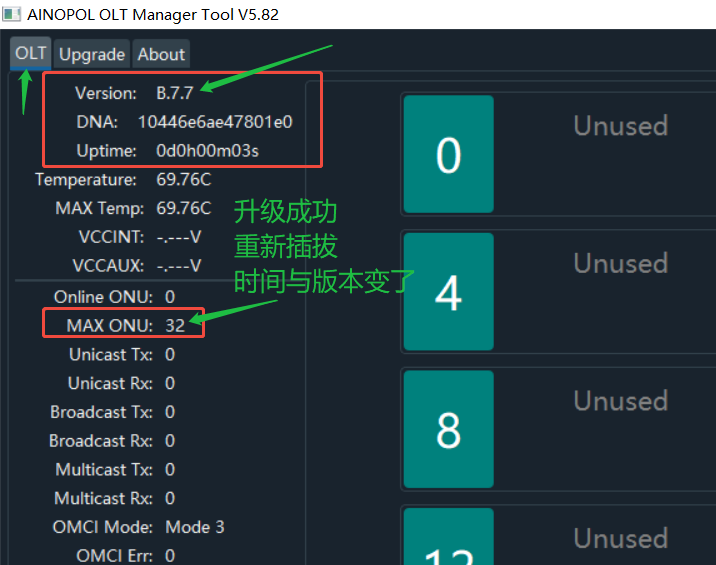

提示升级成功后，需要插拔一下模块， 然后重新看运行时间与版本变化
（升级过程中，请勿电脑高负载运行网卡松动，升级过程等待，不要关闭软件）
![](/media/202604/99ac69a2ca2845b8b01a1d15a3e574d23269.png)
![](/media/202604/b46108a6e969434b9274681a541e8fd46704.png)
## 三、业务部署
### １、TR069调试

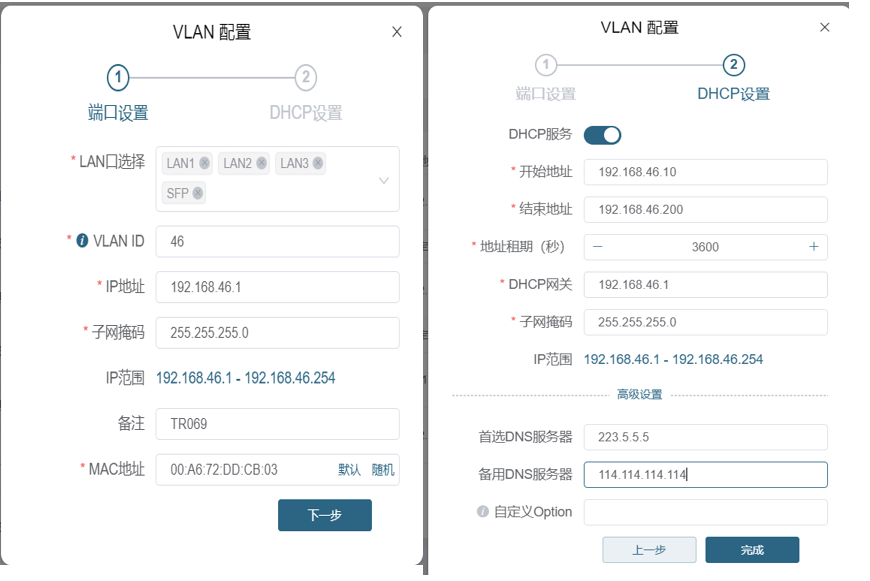

第一步创建光猫里面的TR069VLAN，这里以VLAN46为例
![](/media/202604/9ab1d9dd1c354a979f652728b9ad590c5865.png)

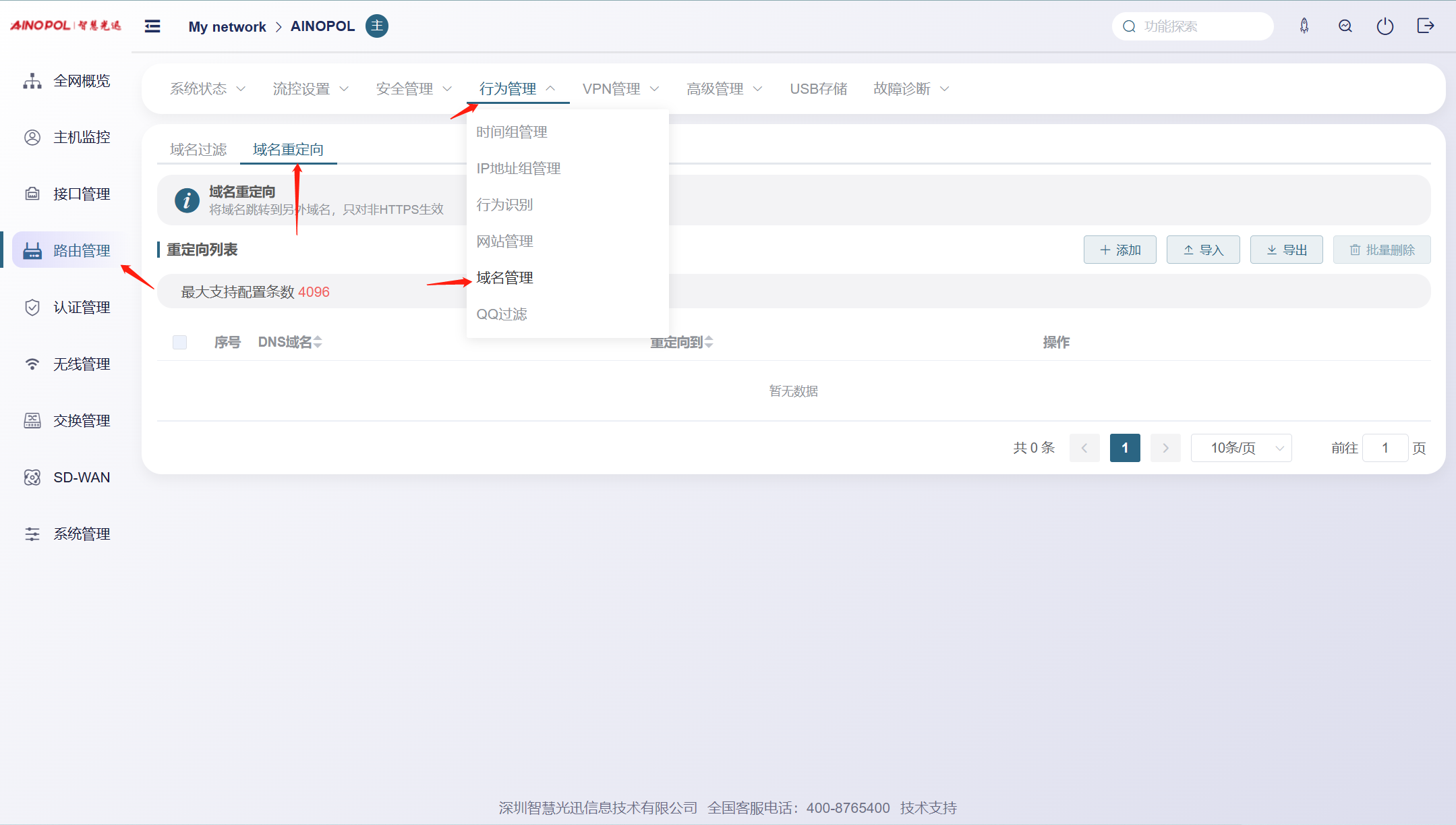

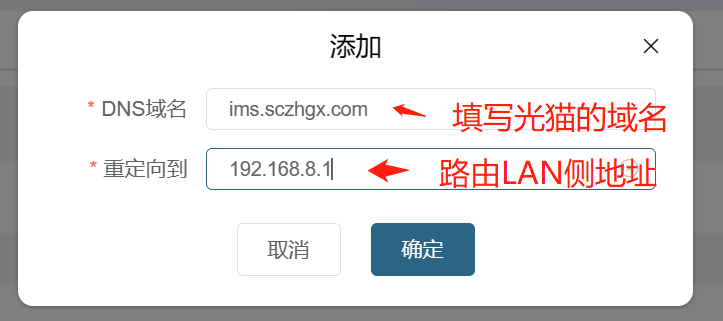

第二步将光猫的域名（一般在高级设置的远程管理模块将服务器的URL值劫持在融合路由）劫持到路由上进行管理（我们公司的AP默认域名ims.sczhgx.com）需要将域名劫持到融合路由的TR069网关地址上
![](/media/202604/c46a9f084871443795b34068779c90e31519.png)
![](/media/202604/b3197f3218bd4d64841bfd5f132fb9a19678.png)

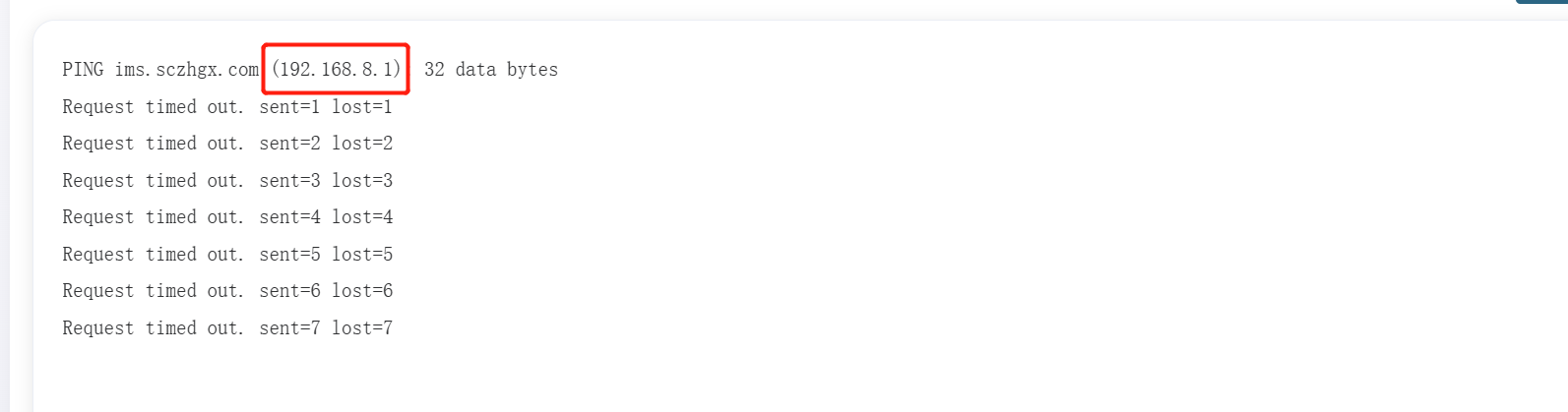

第三步验证是否劫持成功
在内网环境对应网段ping劫持的域名看解析的地址是否是路由的LAN侧的IP地址，如图返回值为（192.168.46.1）为劫持成功
![](/media/202604/5c49b7b7b33547a3a10a9a49c59f74a58779.png)
第四步查看光猫状态

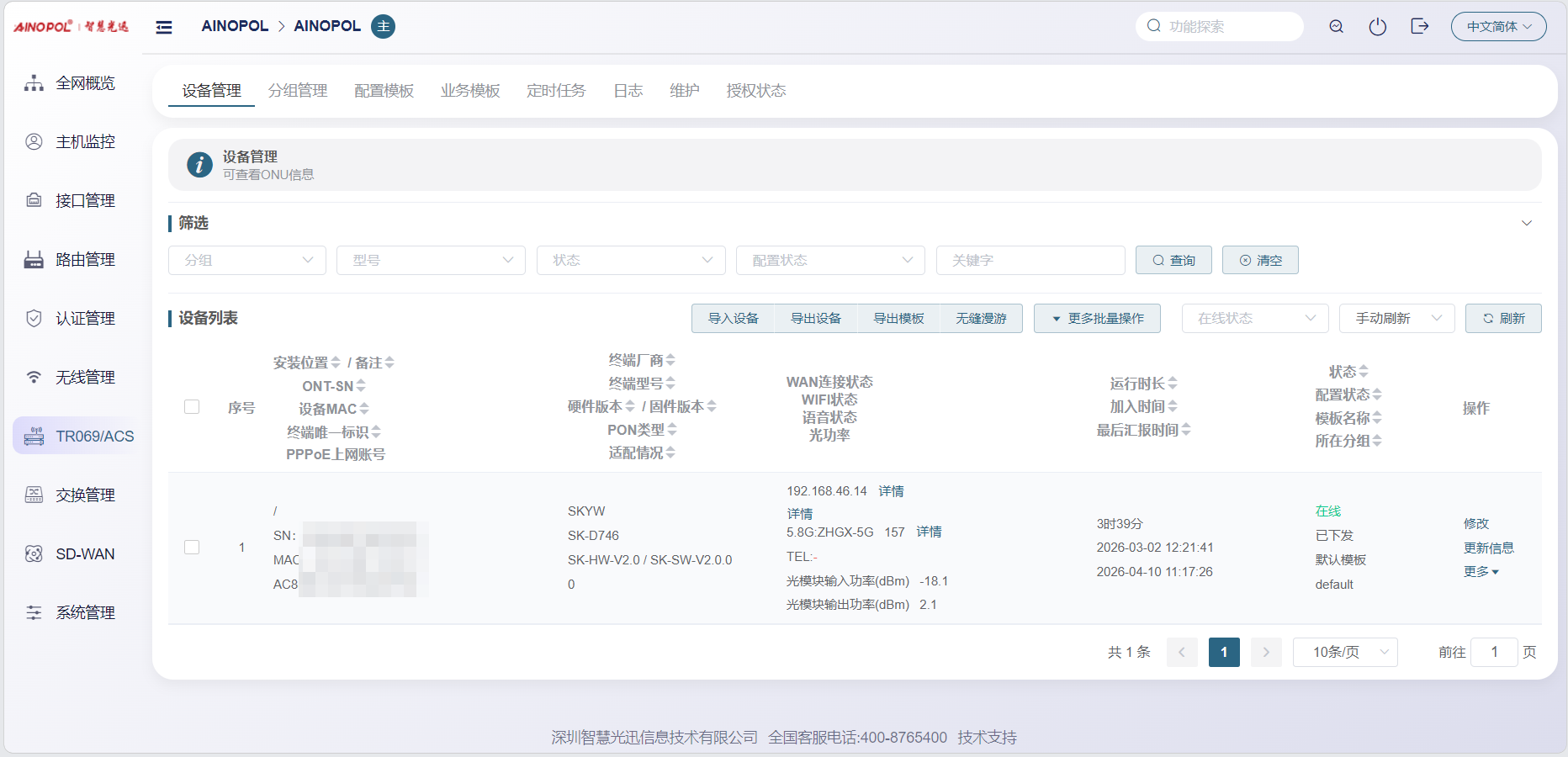

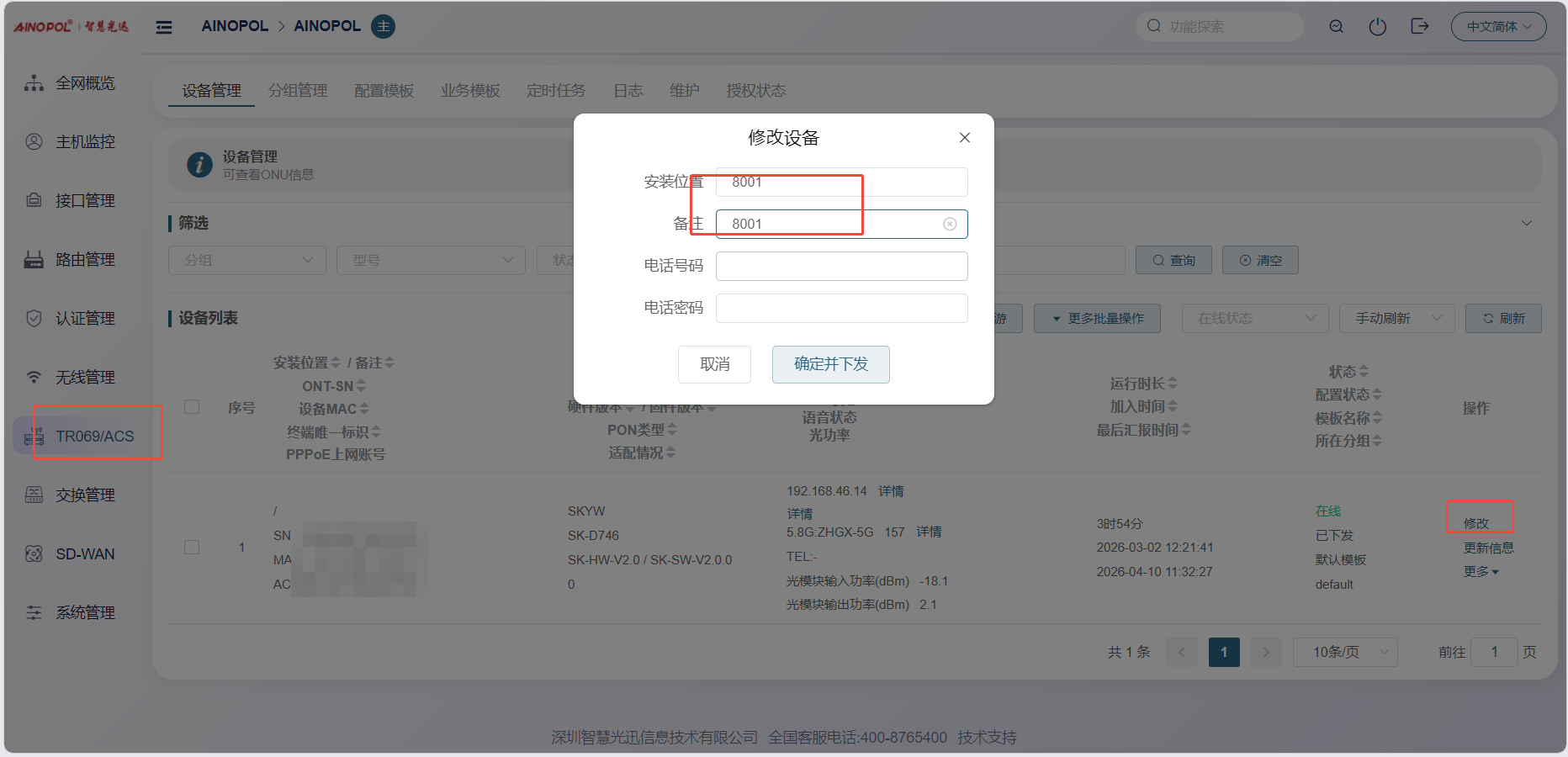

劫持上来此时选择TR069模块光猫会显示在线状态，此时注意，若需要注册电话的话，需要将光猫的名称改所需要注册的电话号码（可以根据光猫的SN或者MAC搜索）
![](/media/202604/c4baf9da059e4874a52a7aa730b5d1627456.png)
![](/media/202604/17a399f8fa914d9ab477430eb391e4163136.png)

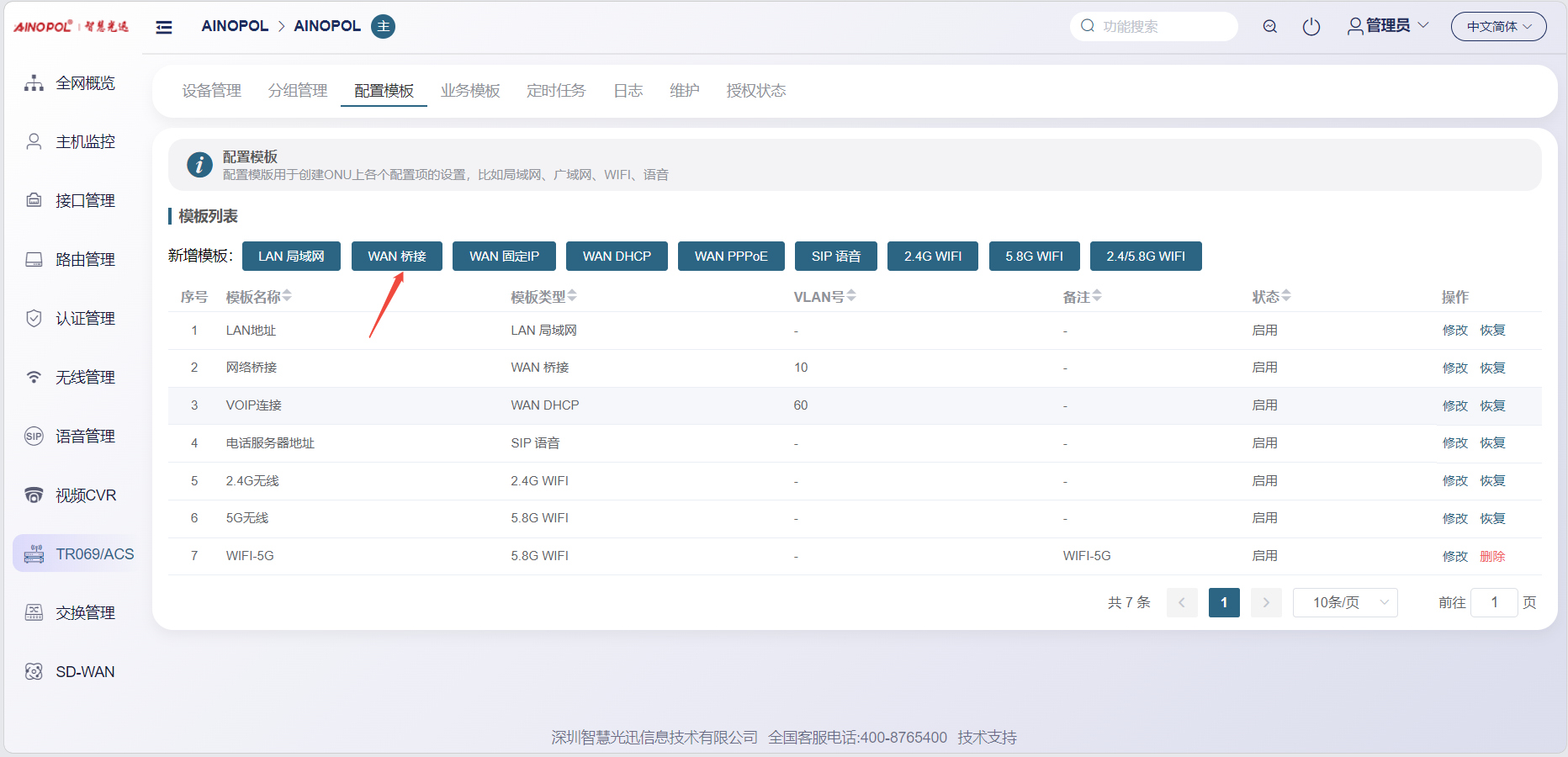

第五步配置模板
配置模板可选择上网WAN链接桥接模式或路由模式或PPPOE模式以及语音WAN链接和无线的2.4G和5G的LAN链接
![](/media/202604/7f85b71216074d1a95f3f6826da86bbd3859.png)

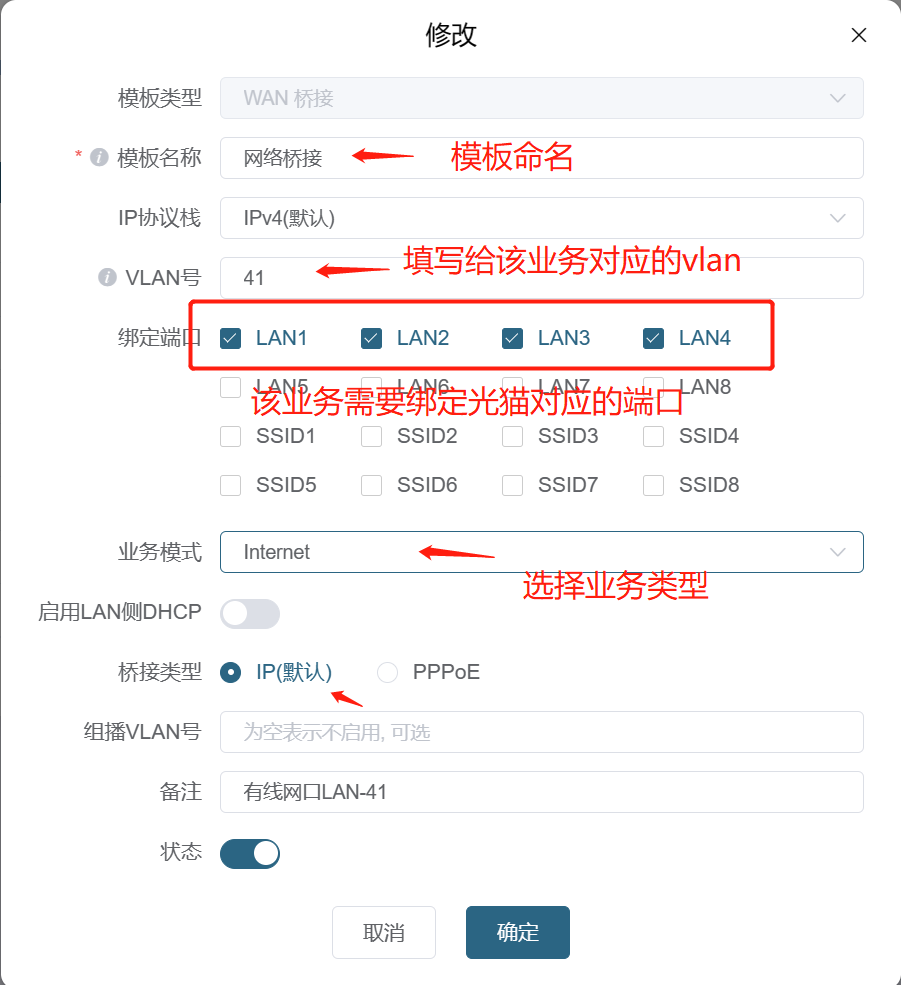

可选择对应的业务进行修改以及填写该业务对应的vlan，其他wan链接也是如此配置
![](/media/202604/725112c3980347fdbe30f42073ee64165792.png)

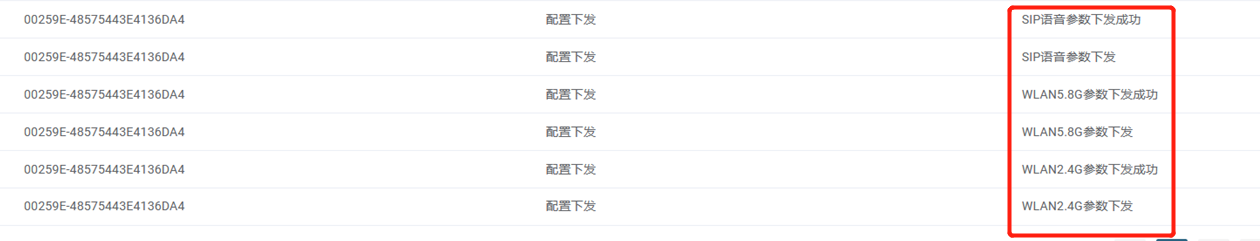

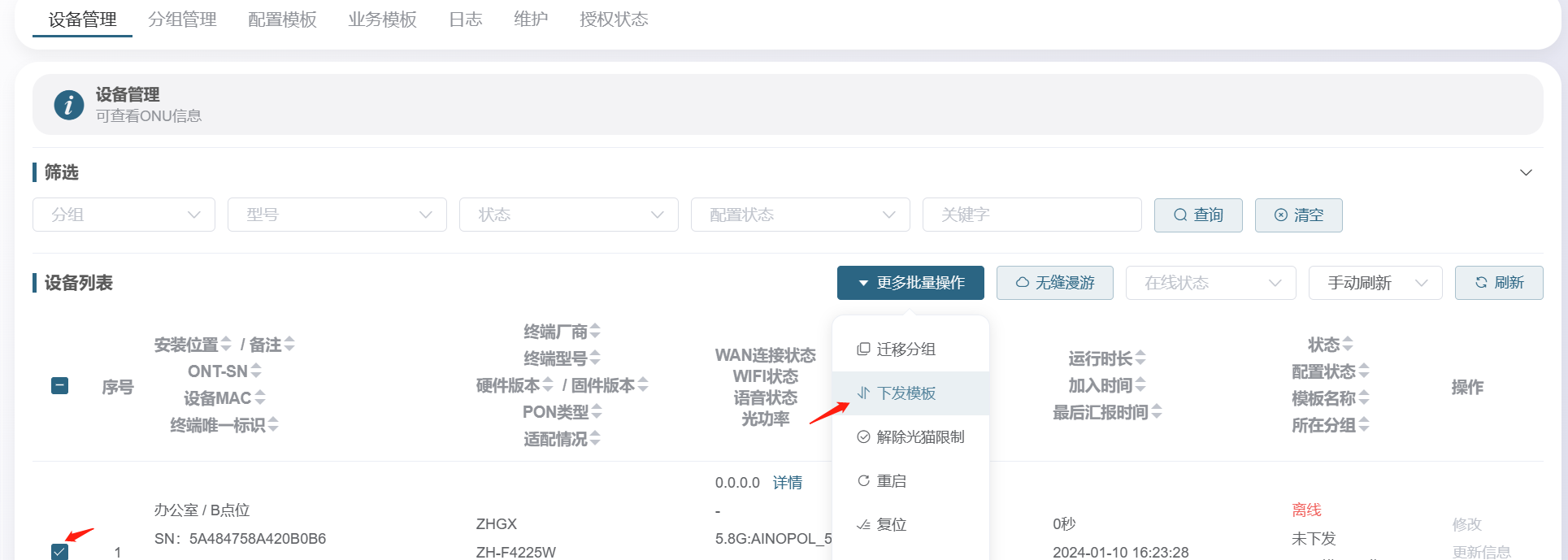

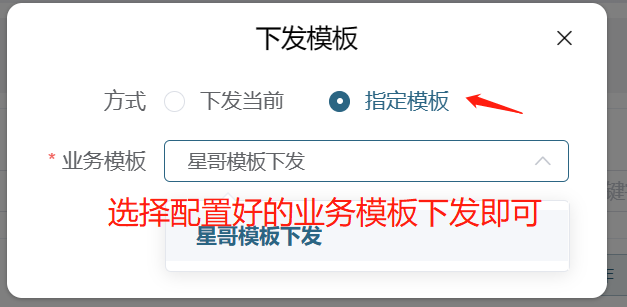

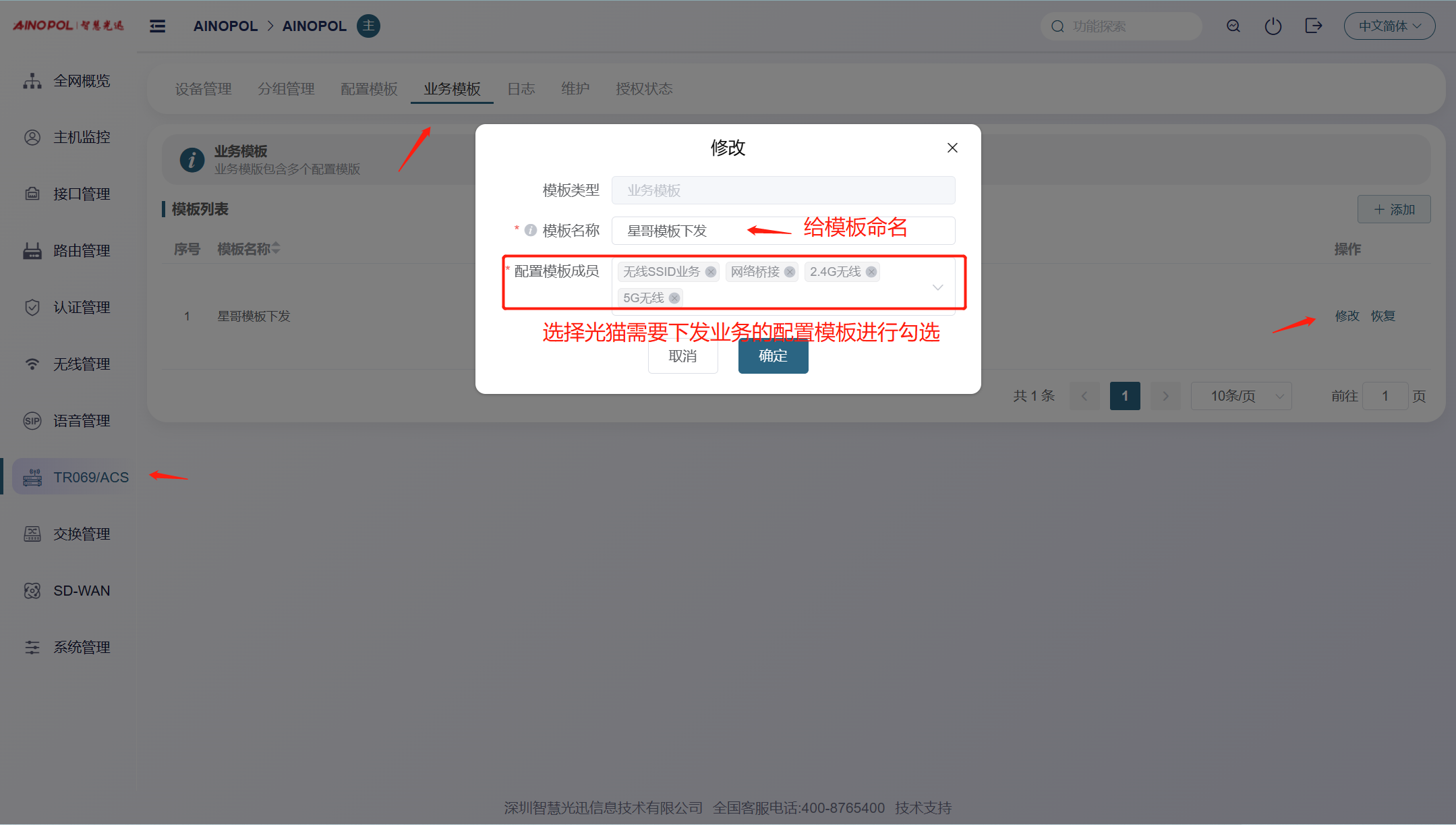

然后将光猫需要对应业务的配置模板进行勾选，然后勾选光猫进行下发，在日志查看wan链接下发成功即可
![](/media/202604/e91ef93ba6cf4ea7b4f22badf2564ffd4731.png)
![](/media/202604/17361f4f3cd7497fbe2a61fa210d6a269618.png)
![](/media/202604/b5539f76933f47c1ac77c3c282ac42a87380.png)
![](/media/202604/2581506251744135aa533349a9263f559923.png)
