五侠士岭博环境对接(融合路由+wifi走岭博版)
操作背景：部分项目使用的咱们的一套设备搭配岭博路由，咱们的一套设备做主干网络，而wifi业务下沉做二级网络，由岭博路由承载，OLT和光AP做传输设备使用，整套环境的调试需要由现场人员、光迅技术人员、岭博技术人员共同配合，遂制定一套标准，满足对应项目调试的需求
一、基本组网拓扑和整体环境
1、基本组网组网拓扑

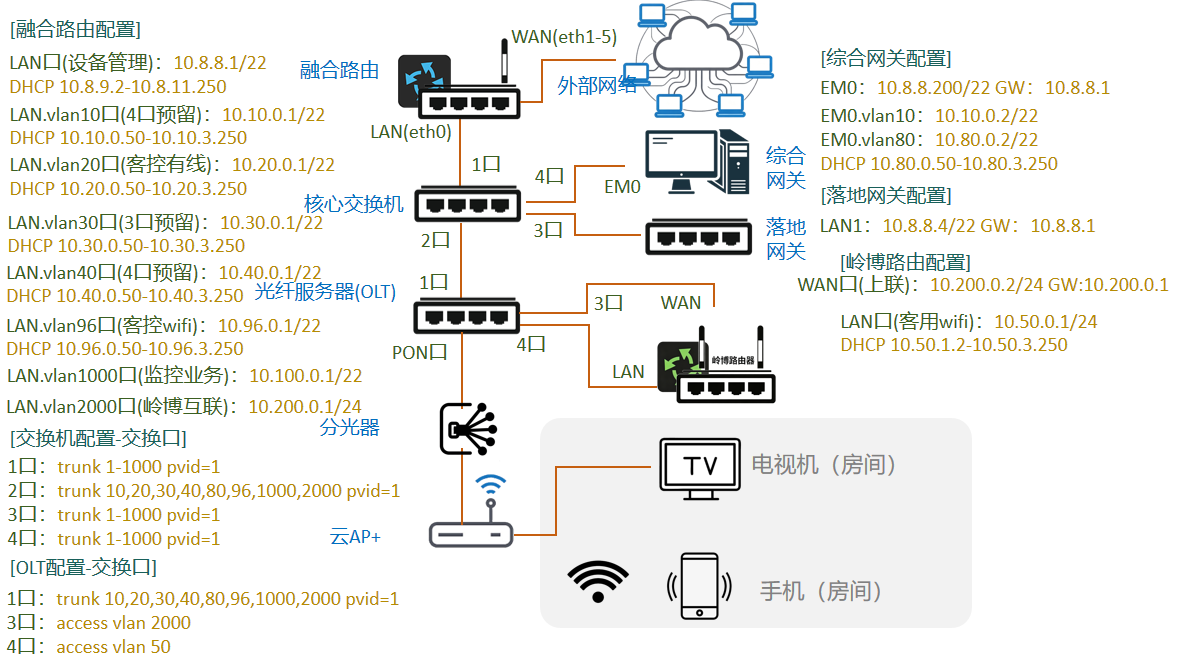

下图为三剑客岭博对接的环境之一
（1）融合路由为整网的主路由出局
外线连接融合路由的EM1-EM5口，融合路由为整网的主路由
（2）wifi业务和电视业务统一走岭博路由出局到岭博互联网段
岭博路由作为二级路由，wifi业务下沉到二级路由下面，走岭博路由出局到内网的岭博互联网段，再通过融合路由出局
（3）主业务直接走融合路由出局
设备管理业务、客控业务、3口4口预留业务、客控业务，监控业务，以及岭博互联业务，走融合路由直接出局

![](/media/202606/4e72efca18be45d4bc75b14d4b24f5bc4858.png)
2、设备IT标准
（1）业务和网关所在位置
融合路由作为网关的业务：设备管理、客控有线、3口和4口预留、客控无线、监控业务和岭博互联
综合网关作为网关的业务：语音业务
岭博路由作为网关的业务：电视有线、客用无线
（2）业务和VLANID、网段网关信息
设备管理（untag > vlan 1）网段：10.8.8.1/22、客控有线（vlan 20）网段：10.20.0.1/22、3口预留（vlan 30）网段：10.30.0.1/22
4口预留（vlan40）网段：10.40.0.1/22  语音业务（vlan 80）网段：10.80.0.1/22、客控业务（vlan 96）网段：10.96.0.1/22
监控业务（vlan1000）网段：10.100.0.1/22 岭博互联（vlan2000）网段：10.200.0.1/22
电视有线（vlan 10）网段：10.10.0.1/22
客用无线（untag > vlan 50）网段：10.50.0.1/22

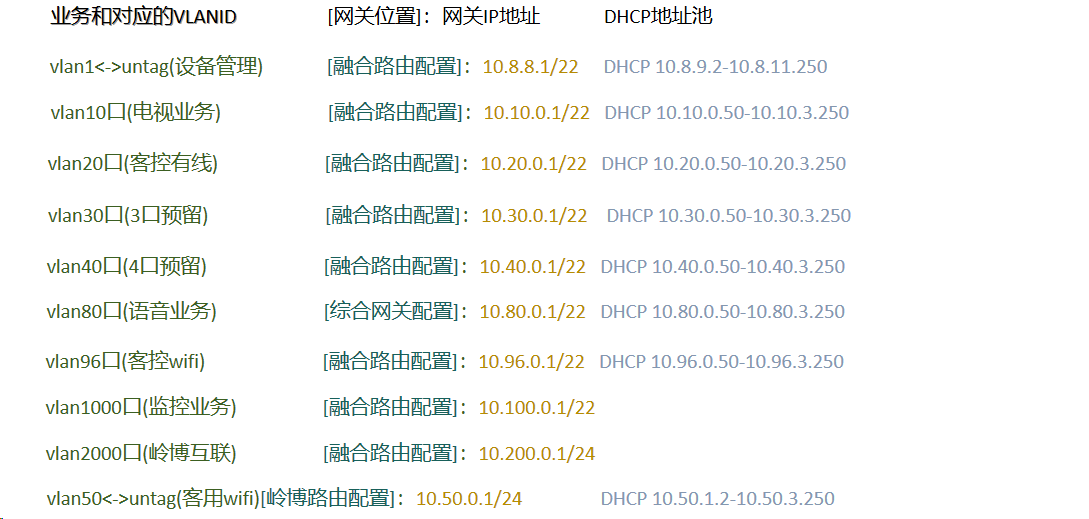

整网的IT规划情况如下图所示：

![](/media/202606/41f3f86e512645ddb5c92d0e26199d294387.png)

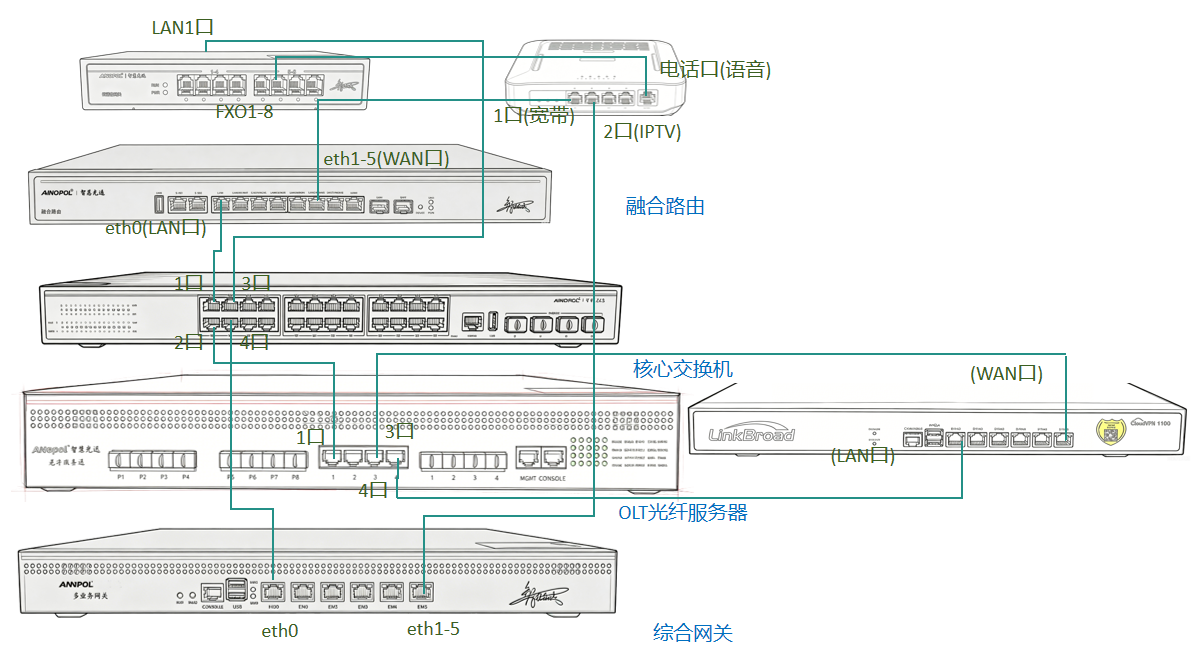

3、设备接线指南

![](/media/202606/27a9c16b92c74a6899c347253b4a0ba06649.png)
二、配置摘要

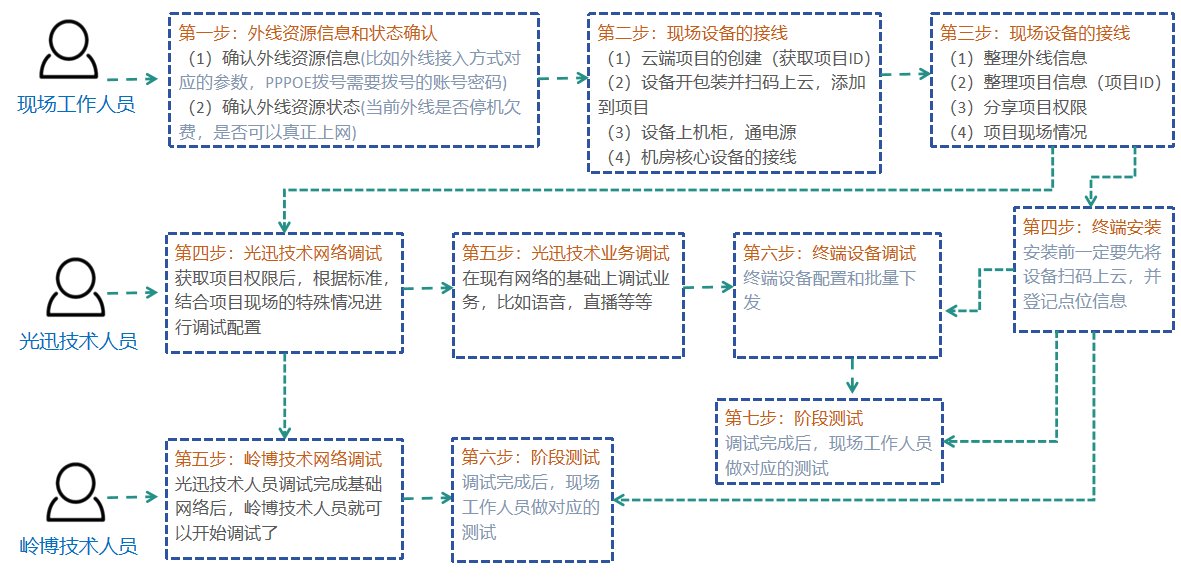

该环境分为两个部分，光迅组网部分和岭博组网部分，总的配置流程如下：
外线资源信息和状态确认 > 现场设备接线 > 光迅技术调试 > 岭博技术调试 > 现场测试和确认

![](/media/202606/6c908e9ba0d743d384413e4211a54a009749.png)
1、光迅配置部分（网络部分）
（1）配置融合路由
① 配置WAN口配置
根据实际的外线接入方式和接入情况，配置对应的接入方式接入到外网
② 配置LAN口配置
根据内网IT规划需求，进行配置：
LAN（绑定eth0口）备注为：设备管理，配置IP地址：10.8.8.1 掩码：255.255.252.0  DHCP：10.8.9.2-10.8.11.254
LAN.VLAN10 备注为：客控有线，配置IP地址：10.10.0.1 掩码：255.255.252.0  DHCP：10.10.0.50-10.10.3.250
LAN.VLAN20 备注为：客控有线，配置IP地址：10.20.0.1 掩码：255.255.252.0  DHCP：10.20.0.50-10.20.3.250
LAN.VLAN30 备注为：3口预留，配置IP地址：10.30.0.1 掩码：255.255.252.0  DHCP：10.30.0.50-10.30.3.250
LAN.VLAN40 备注为：4口预留，配置IP地址：10.40.0.1 掩码：255.255.252.0  DHCP：10.40.0.50-10.40.3.250
LAN.VLAN96 备注为：客控WIFI，配置IP地址：10.96.0.1 掩码：255.255.252.0  DHCP：10.96.0.50-10.96.3.250
LAN.VLAN1000 备注为：监控业务，配置IP地址：10.100.0.1 掩码：255.255.252.0  （DHCP默认不开启，根据实际情况调整）
LAN.VLAN2000 备注为：岭博互通，配置IP地址：10.200.0.1 掩码：255.255.255.0  （DHCP默认不开启）
注意：若有运营商DNS，使用运营商DNS；若没有运营商DNS则使用通用DNS1：223.5.5.5 DNS2：114.114.114.114
（2）配置OLT
① 确认管理数据
● 确认vlanif IP接口存在，IP地址为10.8.8.6
● 确认网关地址为：10.8.8.1
● 确认DNS配置为：223.5.5.5 114.114.114.114
② 配置端口VLAN
配置eth1口端口vlan：配置trunk类型，放行20,30,40,50,80,96,1000,2000 pvid=1
配置eth2口端口vlan：配置trunk类型，放行1-1000 pvid=1
配置eth3口端口vlan：配置access类型，缺省vlan为vlan 2000
配置eth4口端口vlan：配置access类型，缺省vlan为vlan 50
③ 配置PON侧相关参数（做多GEM模式）
（3）配置多业务网关
① 配置EM0口：IP地址为：10.8.8.200  掩码为：255.255.252.0
② 配置EM0.vlan10口：IP地址为：10.10.0.2  掩码为：255.255.252.0
③ 配置EM0.vlan80口：IP地址为：10.80.0.1  掩码为：255.255.252.0
④ 配置全局DHCP DHCP网关配置10.80.0.1 DNS：223.5.5.5 114.114.114.114 地址池：10.80.0.50 - 10.80.3.250
（4）配置核心交换机
① 确认管理数据
● 确认vlanif IP接口存在，IP地址为10.8.8.7
● 确认网关地址为：10.8.8.1
● 确认DNS配置为：223.5.5.5 114.114.114.114
② 配置端口VLAN
配置eth1口端口vlan：配置trunk类型，放行1-1000 pvid=1
配置eth2口端口vlan：配置trunk类型，放行20,30,40,50,80,96,1000,2000 pvid=1
配置eth3口端口vlan：配置trunk类型，放行1-1000 pvid=1
配置eth4口端口vlan：配置trunk类型，放行1-1000 pvid=1
（5）配置终端（光迅的AP）
2、岭博配置部分（网络部分）
（1）配置岭博路由
① 配置WAN口配置
要求：配置端口角色为WAN口，配置静态IP地址：10.200.0.2 掩码：255.255.255.0 网关：10.200.0.1
检测：配置完成后，使用岭博路由的ping工具，ping测试外网，看是否可达
② 配置LAN口配置+DHCP+NAT出局
要求：配置端口角色为LAN口，配置静态IP地址：10.50.0.1 掩码：255.255.252.0
检测：配置完成后，电脑连接LAN口，可以自动获取到IP地址，可以ping通岭博网关10.50.0.1，可以正常访问外网
③ 配置岭博认证
要求：（具体的参数配置由岭博技术人员调试）
检测：最终要求实现手机连接wifi后可以正常弹认证窗口，填写正确的认证信息后可以正常上网
