## 酒店全光网施工注意事项

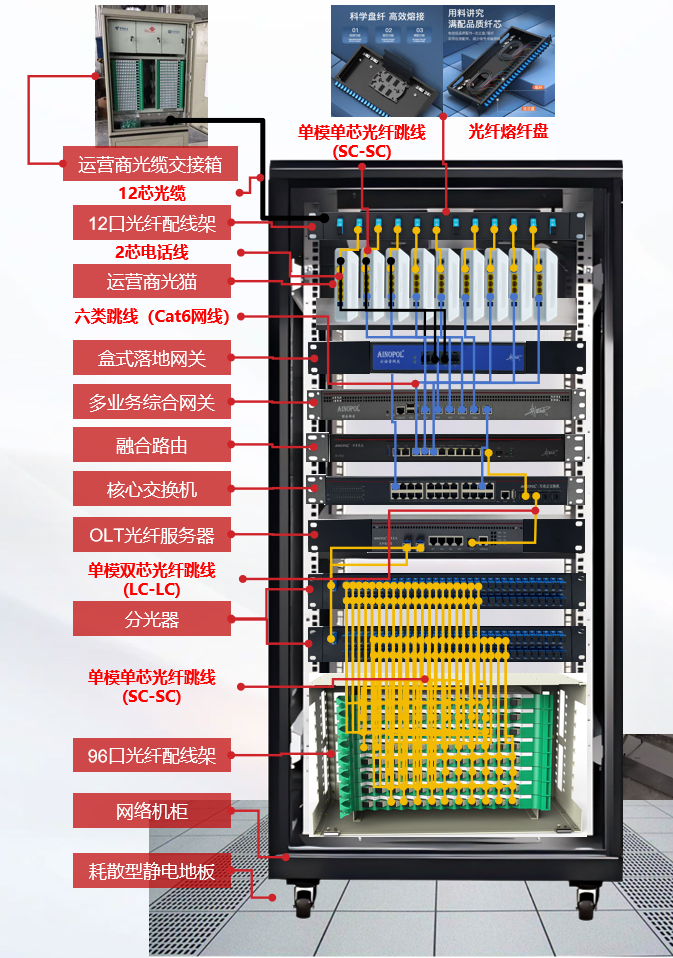

#### 机柜接线展示
![](/media/202604/dd663cac9f20401b8f322711710edd5f6091.png)

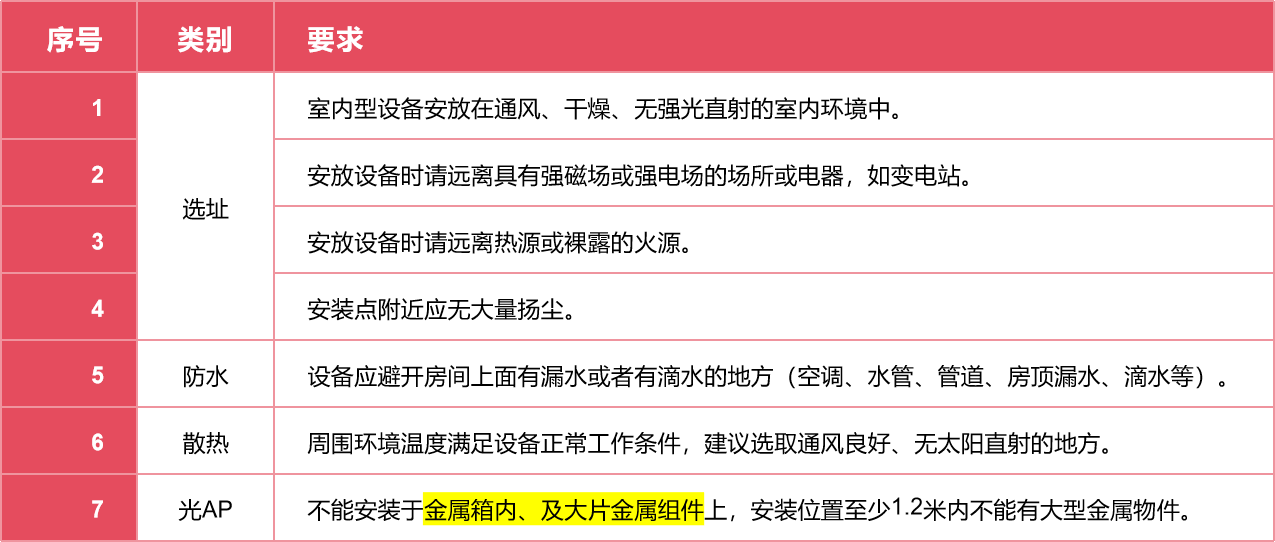

#### ONU部署注意事项 1/4
![](/media/202604/7d8a2b33a3ed47e0a18500beed71eeca1357.png)

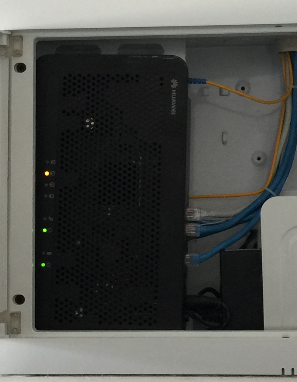

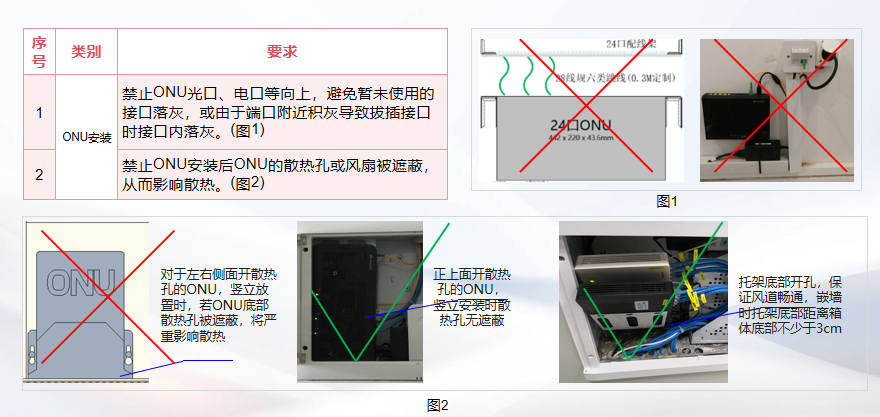

#### ONU部署注意事项 2/4
![](/media/202604/90a504d2f6394a9fb86e49ecba821c892304.png)
![](/media/202604/81267352d92b4b8a89cd6bb7343e5a647087.png)

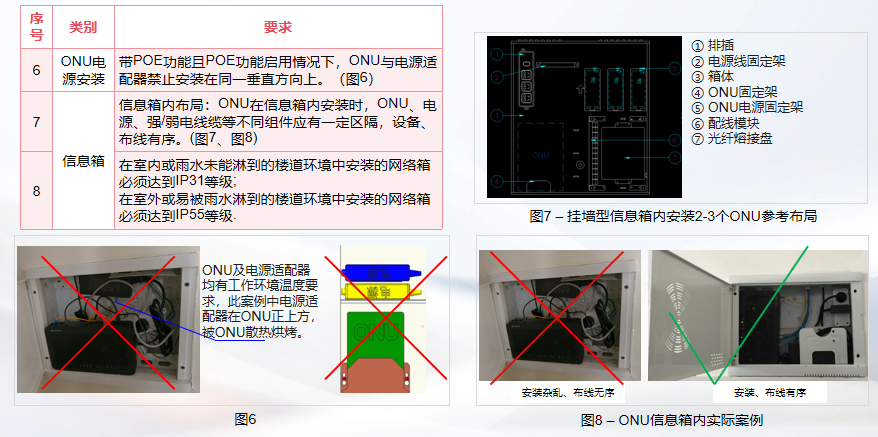

#### ONU部署注意事项 3/4
![](/media/202604/a4e56384cca1433c8ef461a80f7278b27006.png)
![](/media/202604/81ecf881d6924c1ca19fede772d98c957042.png)

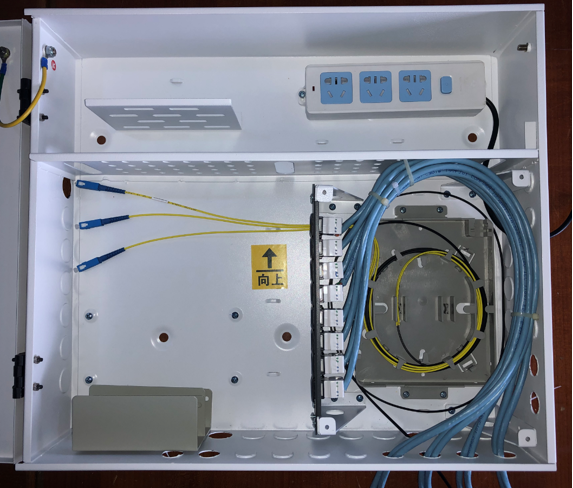

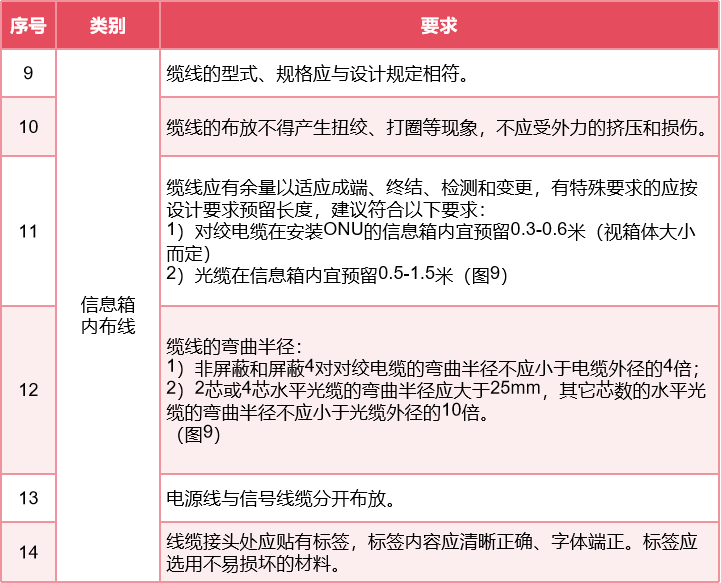

#### ONU部署注意事项 4/4
![](/media/202604/c9eb101e1f63425a9381f99f6d5443636928.png)

![](/media/202604/b712b554be884caeabc6b5ffd97827c16208.png)
#### 光缆、光纤配线架设计与选型 1/2
![](/media/202604/3792bb0bb1884179b57e7bf49c4ab9c68399.png)
#### 光缆、光纤配线架设计与选型 2/2
![](/media/202604/07e807c14d984356b5278bdd46a553e49943.png)
#### 建筑群室外布线和进线管设计要求
![](/media/202604/3f9c2f346ff244e3836036f49bfa5fcb8374.png)

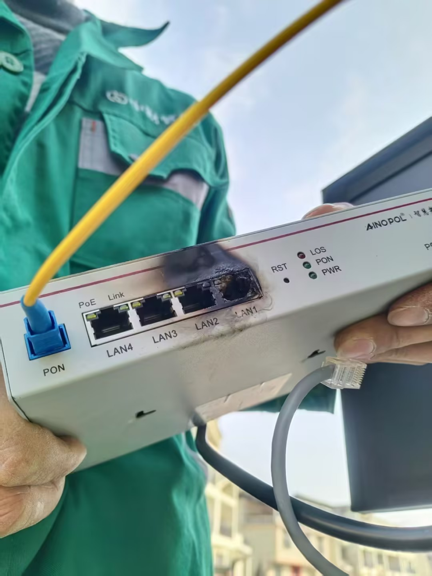

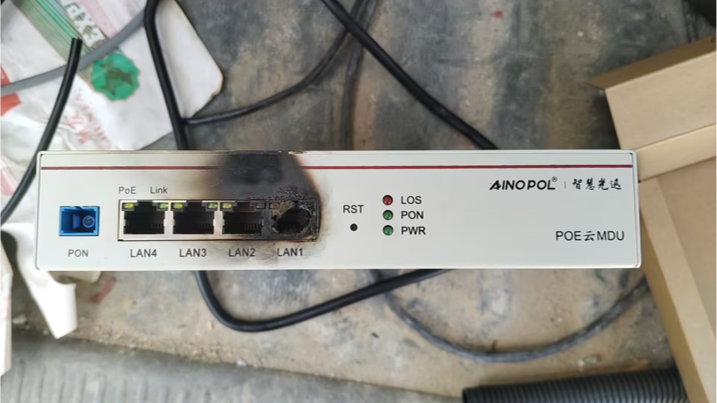

==### 设备没有带保护接地的错误案例======
![](/media/202604/a566581da330435690abfcd3252b975e2047.png)
![](/media/202604/39fddaf6baca406c99c4c1e8977abb326238.png)

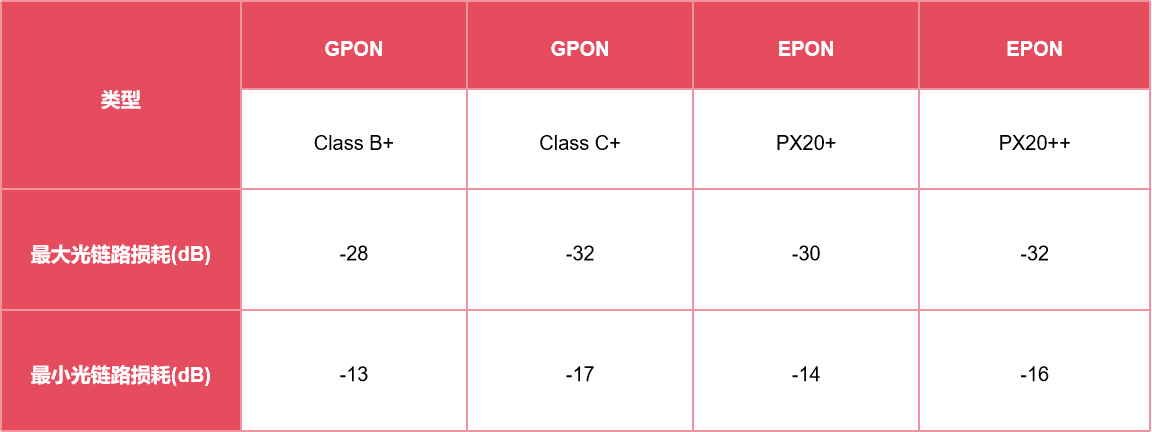

ODN全程光信道损耗要求
![](/media/202604/042f4b2f1bea4410861122b0a17572b81997.png)
![](/media/202604/51d27d5a64b7458c996f0123a85799323943.png)
#### ODN传输性能与指标

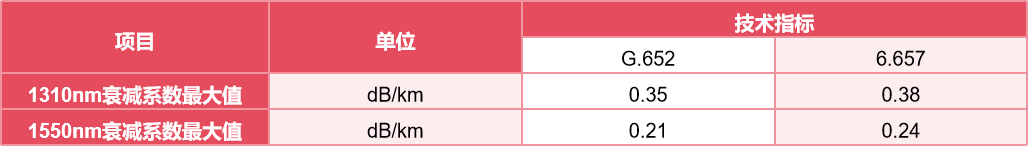

光纤衰减系数：
![](/media/202604/c6cac0731abe4ae7af3ae0ec3cbcf0df5415.png)

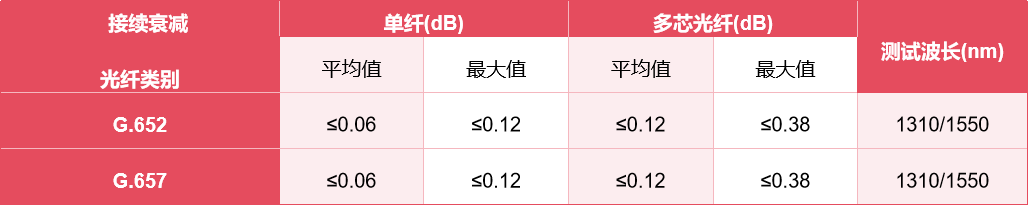

光纤接续（热熔）衰减：
![](/media/202604/75e4c4ea2e2c479582d45ed16d424a269335.png)

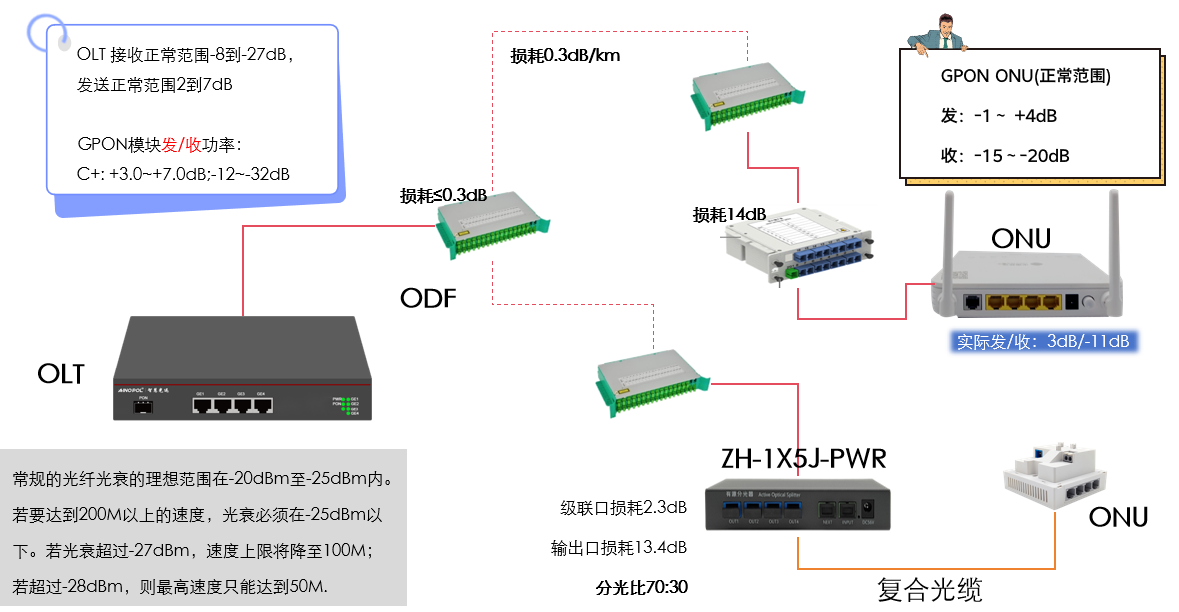

光损耗如何计算 1/2
![](/media/202604/3eb93cec954f492aa816ca8e6071b63b7918.png)

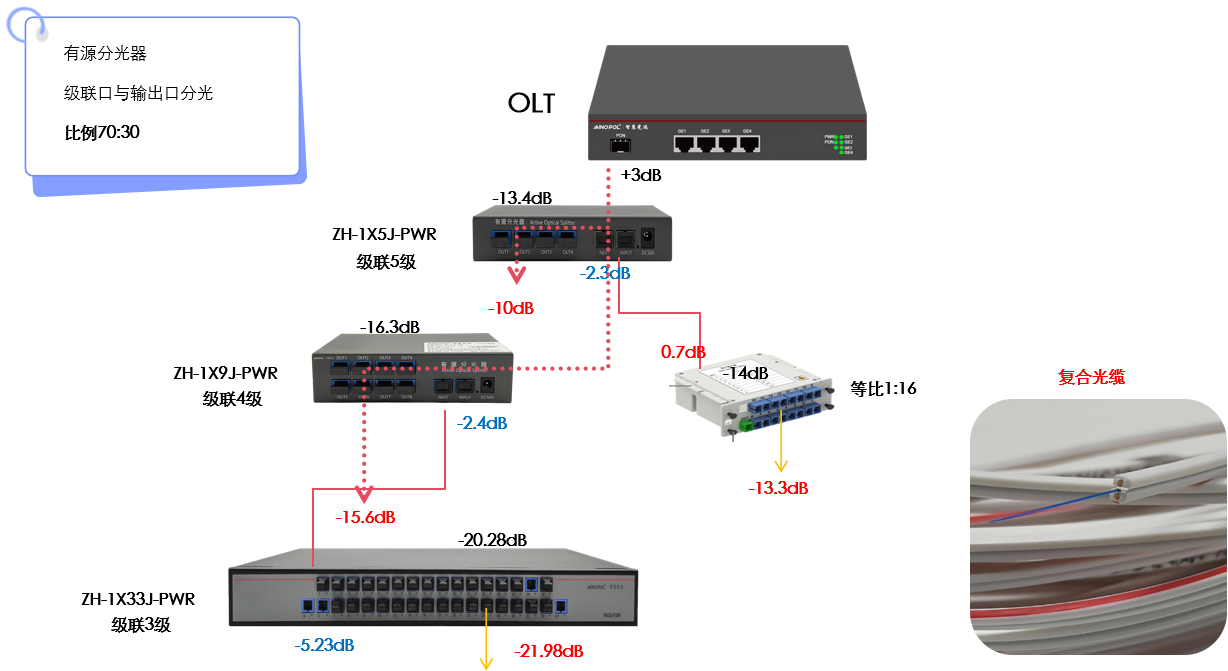

光损耗如何计算 2/2
![](/media/202604/3d40aa64cbd942968f189a0bdb9fadad5842.png)

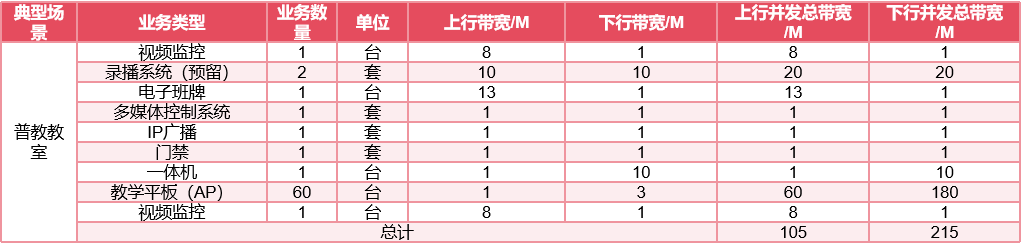

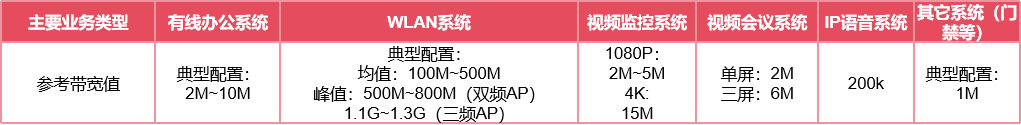

带宽设计
根据ONU所接业务类型与数量，卷积ONU上下行最大并发带宽
![](/media/202604/d173b46648fa4d1dbca02d74715df1986034.png)
![](/media/202604/7e188c1dc76f4f61a5dad43b6c7f6dc28037.png)
ONU最大并发带宽是决定分光比选型的一个因素（另一个因素是光路衰减）
如上例所示，若采用GPON，下行2.5G/215M=11.6，向上取整为12；上行1.25G/105M=11.9，向上取整为12。因此，选择N:8（N=1,2）的光分路器。

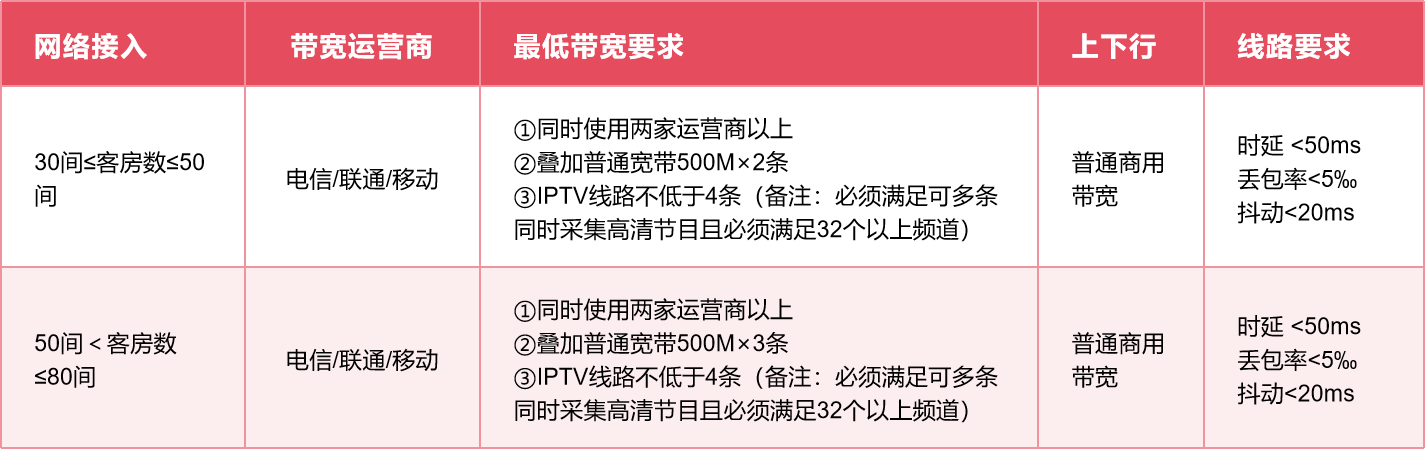

外网宽带接入标准
![](/media/202604/9dcdb3eb2a9841588246b687c8b321401510.png)

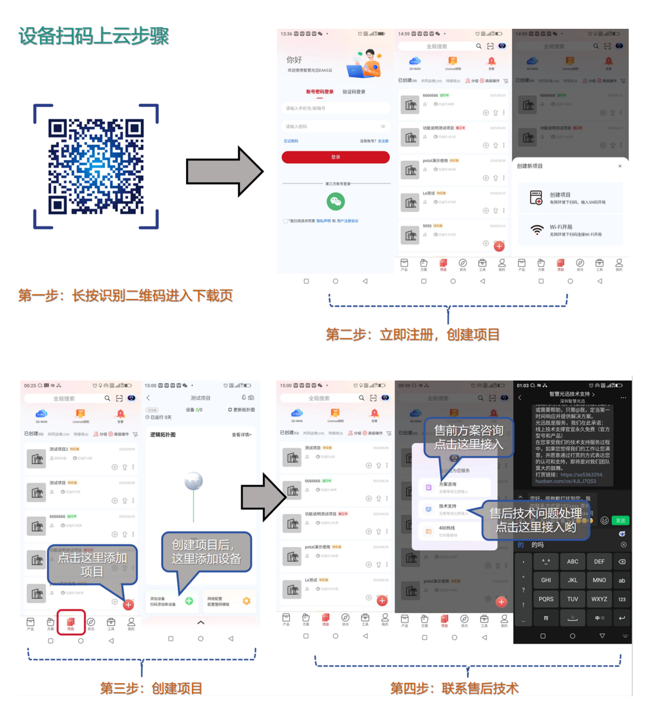

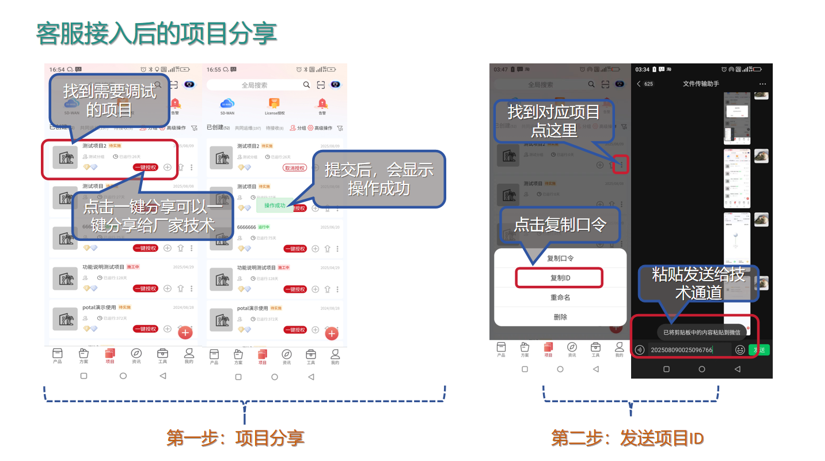

设备扫码上云&项目分享（手机端EAAS 4.0）
![](/media/202604/bf3370105b1b428e9d27f361a9b5c4bc9074.png)
![](/media/202604/0bc5ec677d3e4c2785fead48abf4ffa77195.png)
设备上架说明
![](/media/202604/3f0d5861ea034faaae0319b74ad59c577242.png)
![](/media/202604/42eae95f2150469abc4b385dfa6464146993.png)

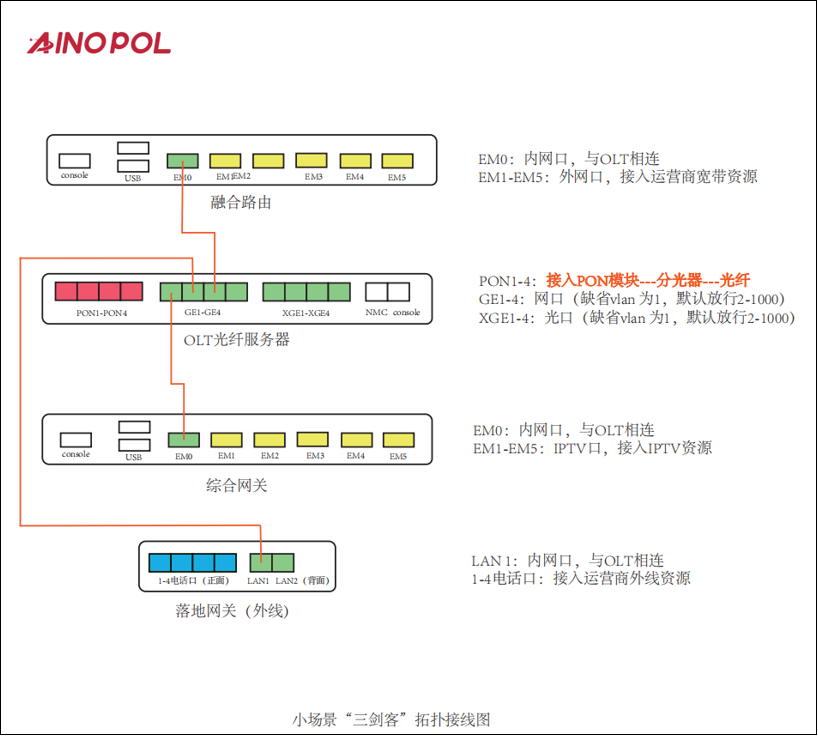

无核心交换机接线图（小场景）
![](/media/202604/12811ce722e846f7b3c640ae654597408094.png)

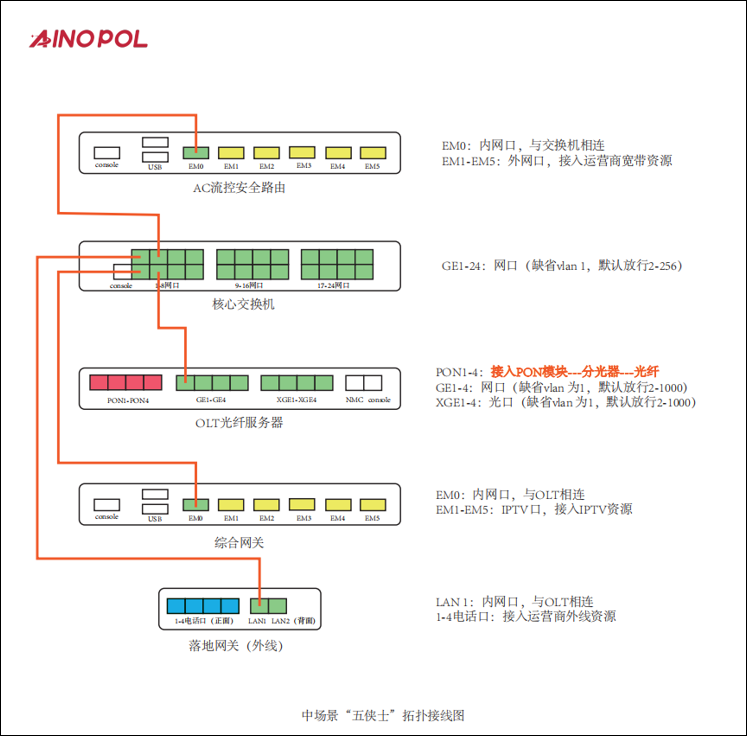

有核心交换机接线图（中大场景）
![](/media/202604/2e9d06e2a4e447cc92ac3683ed6b9e5f5792.png)
