融合路由与ZH-5328X交换机三层组网
融合路由与ZH-5328X交换机三层组网

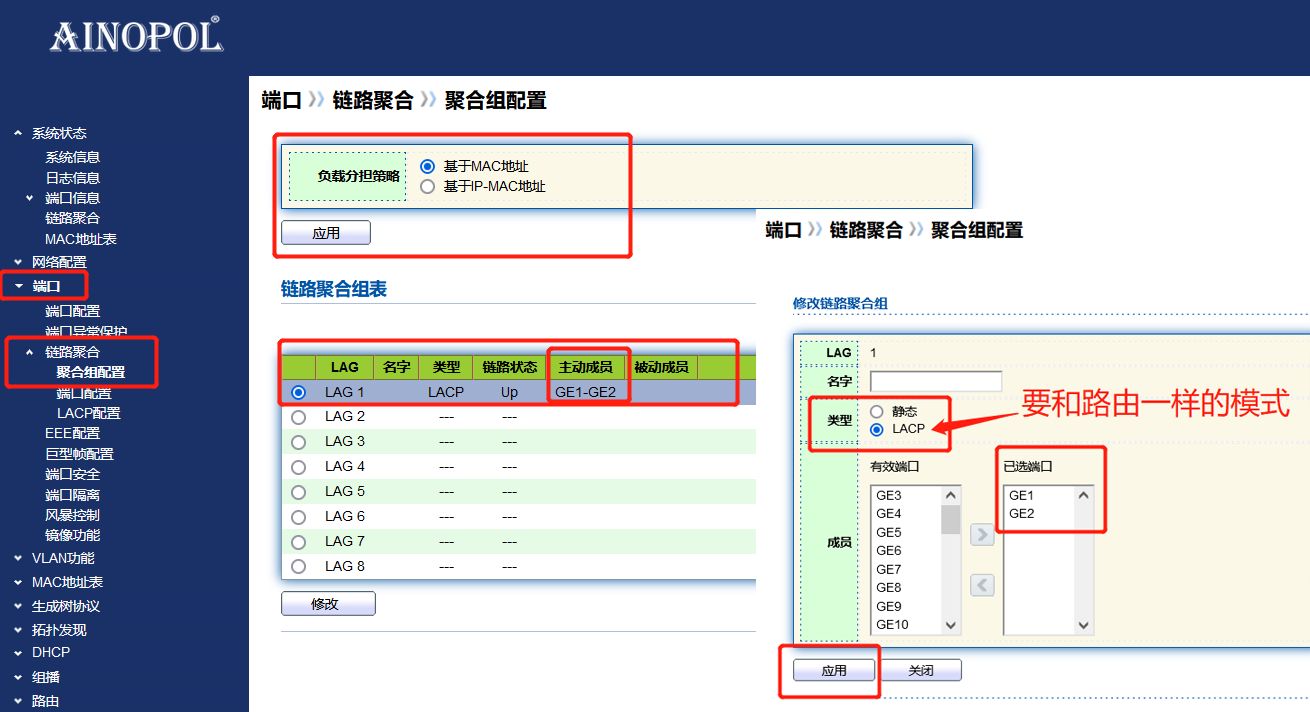

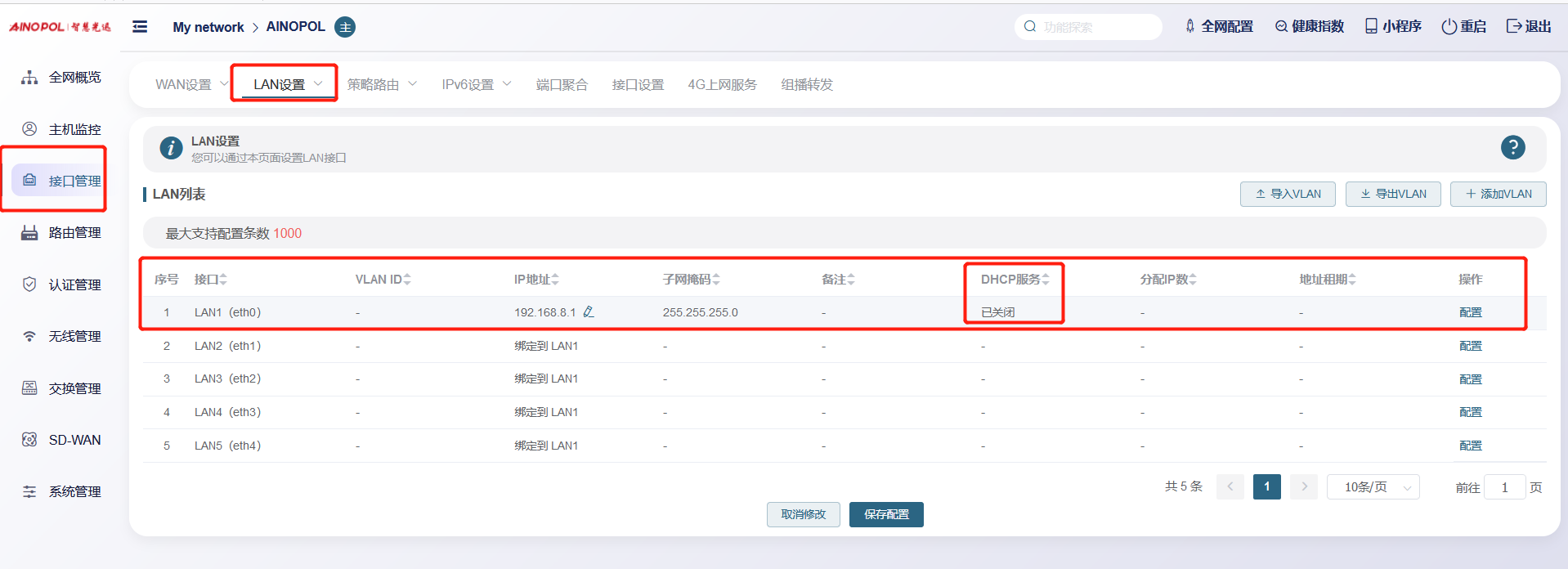

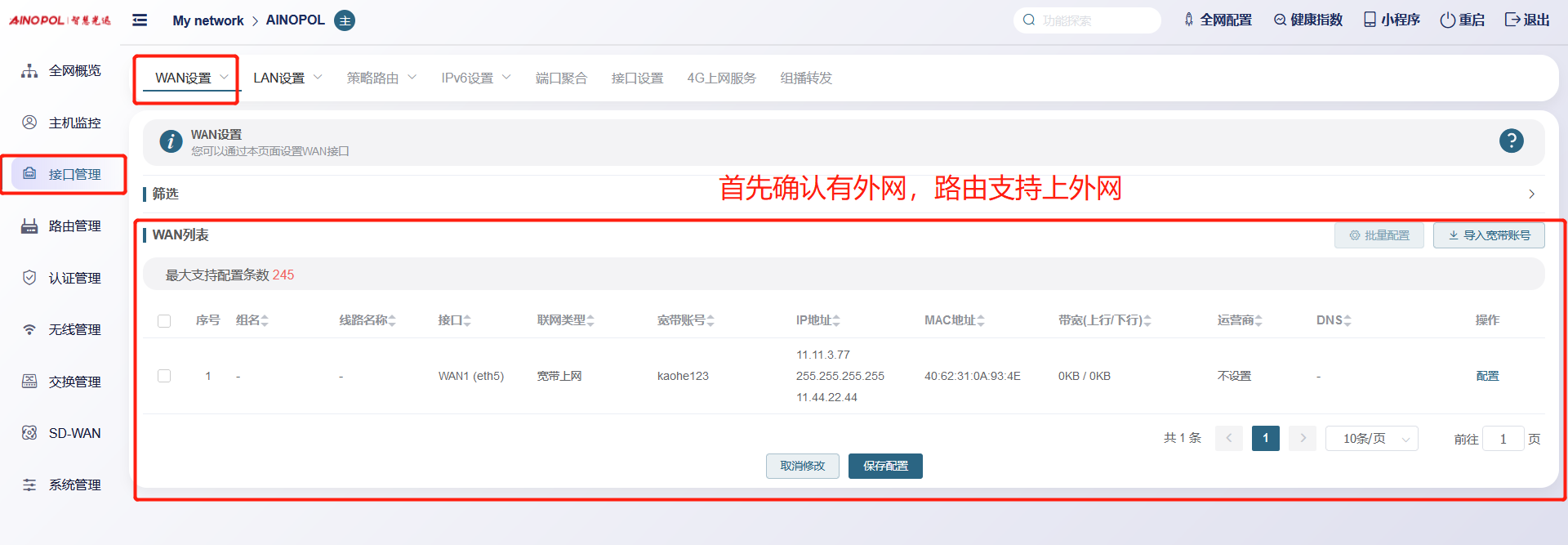

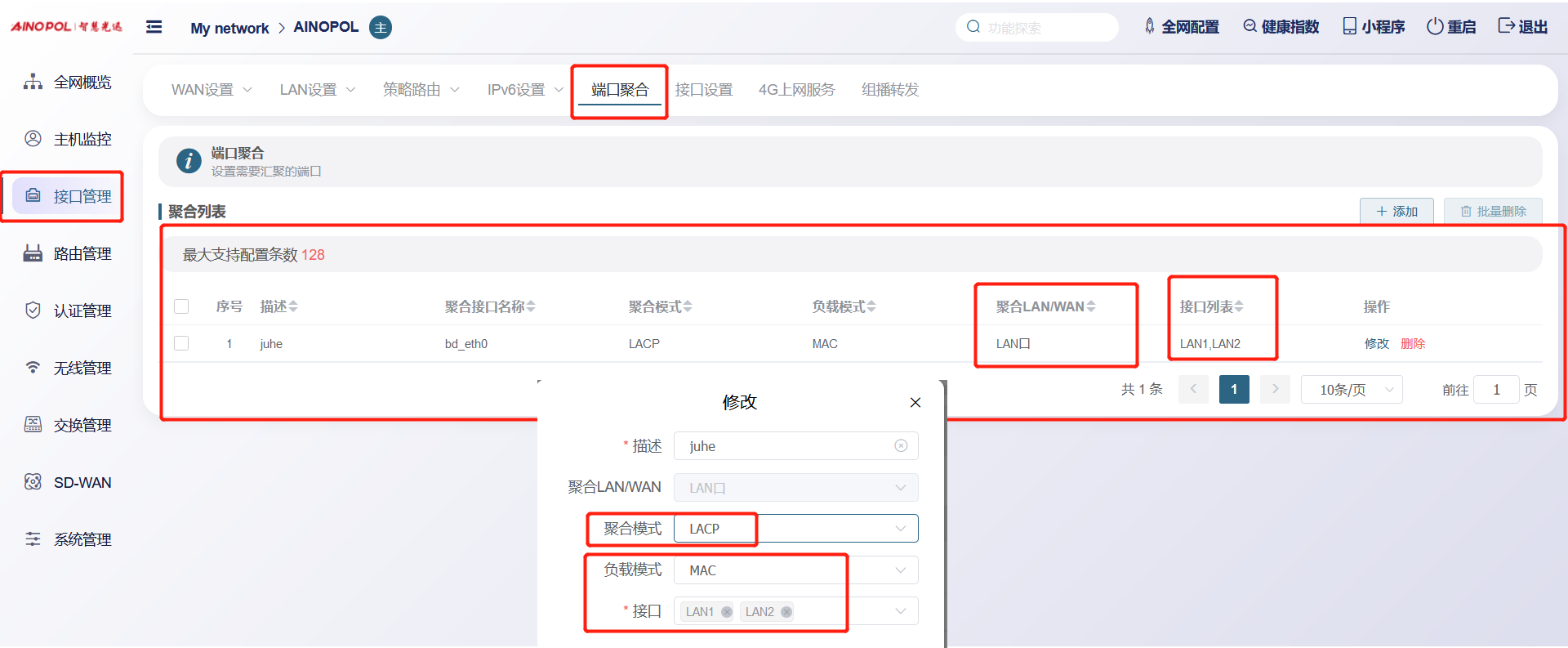

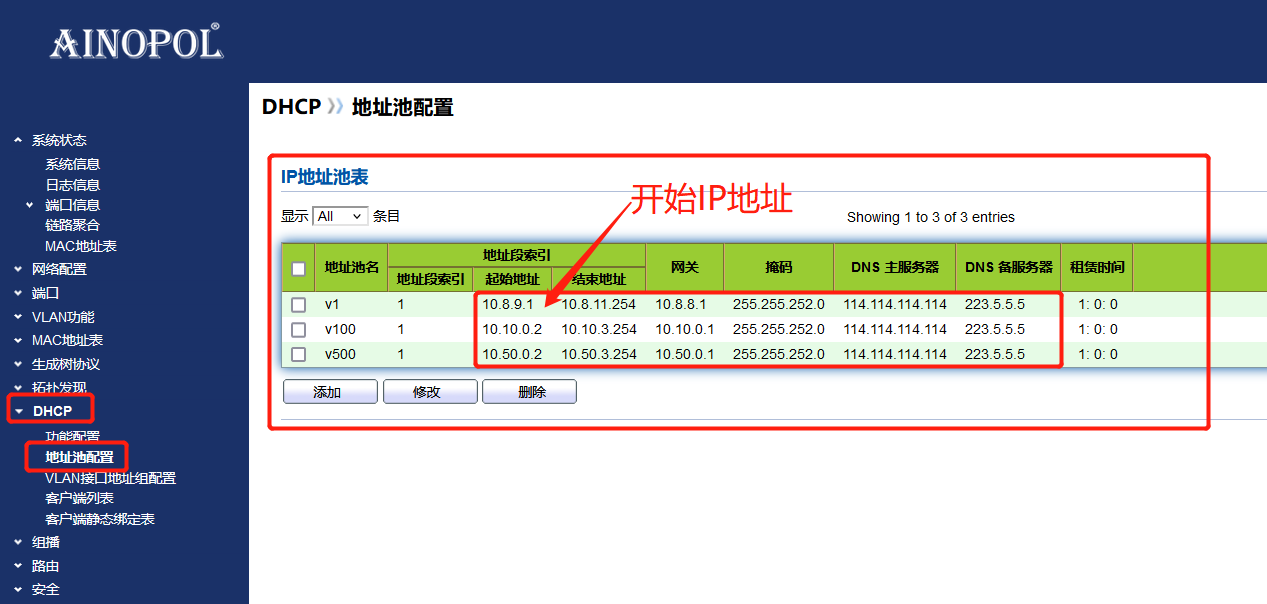

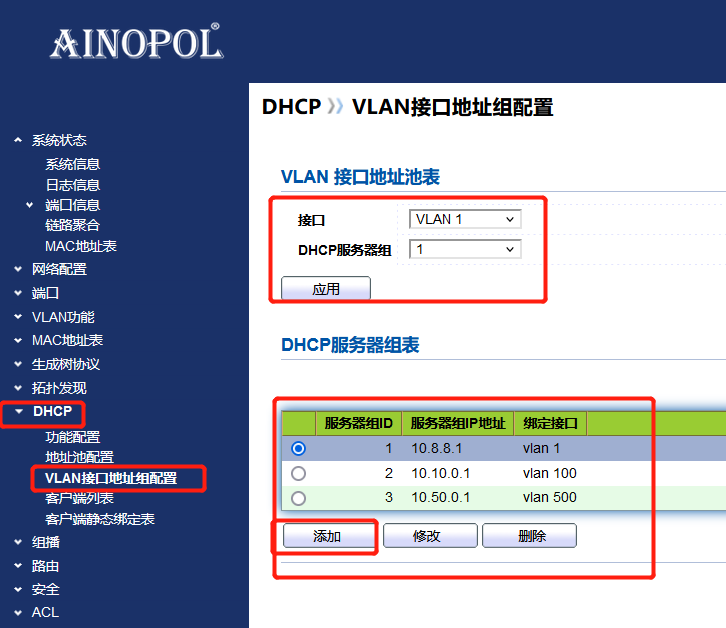

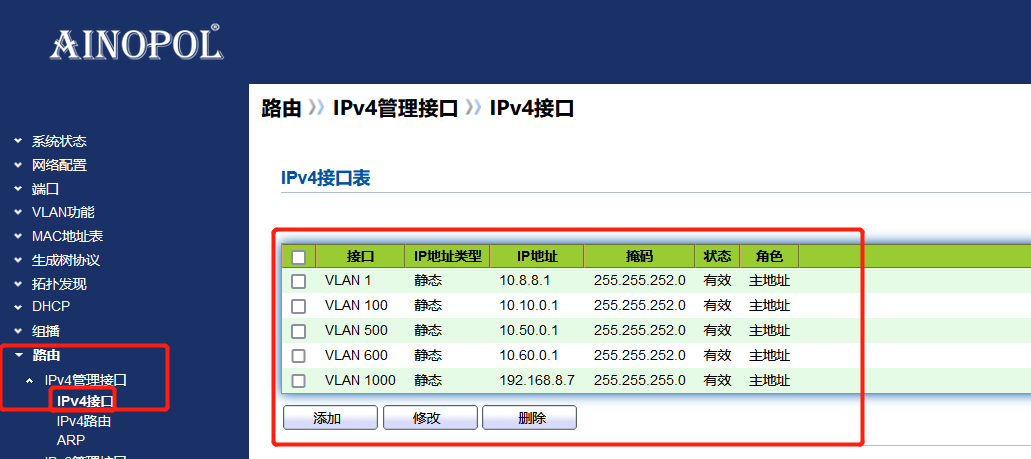

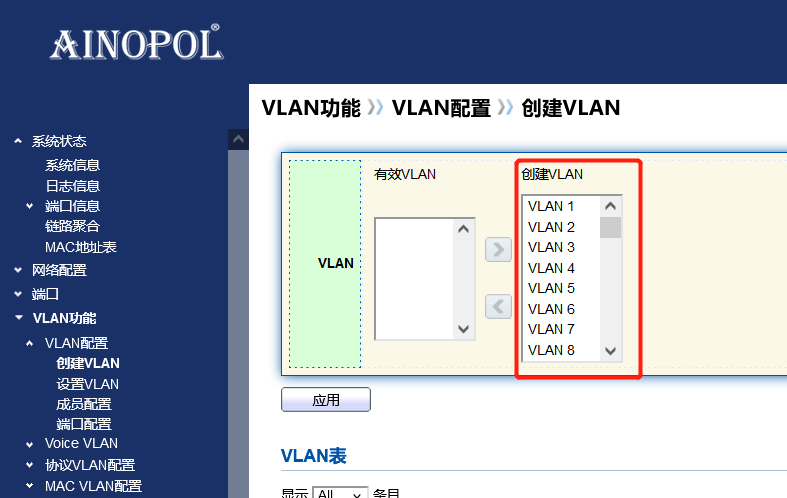

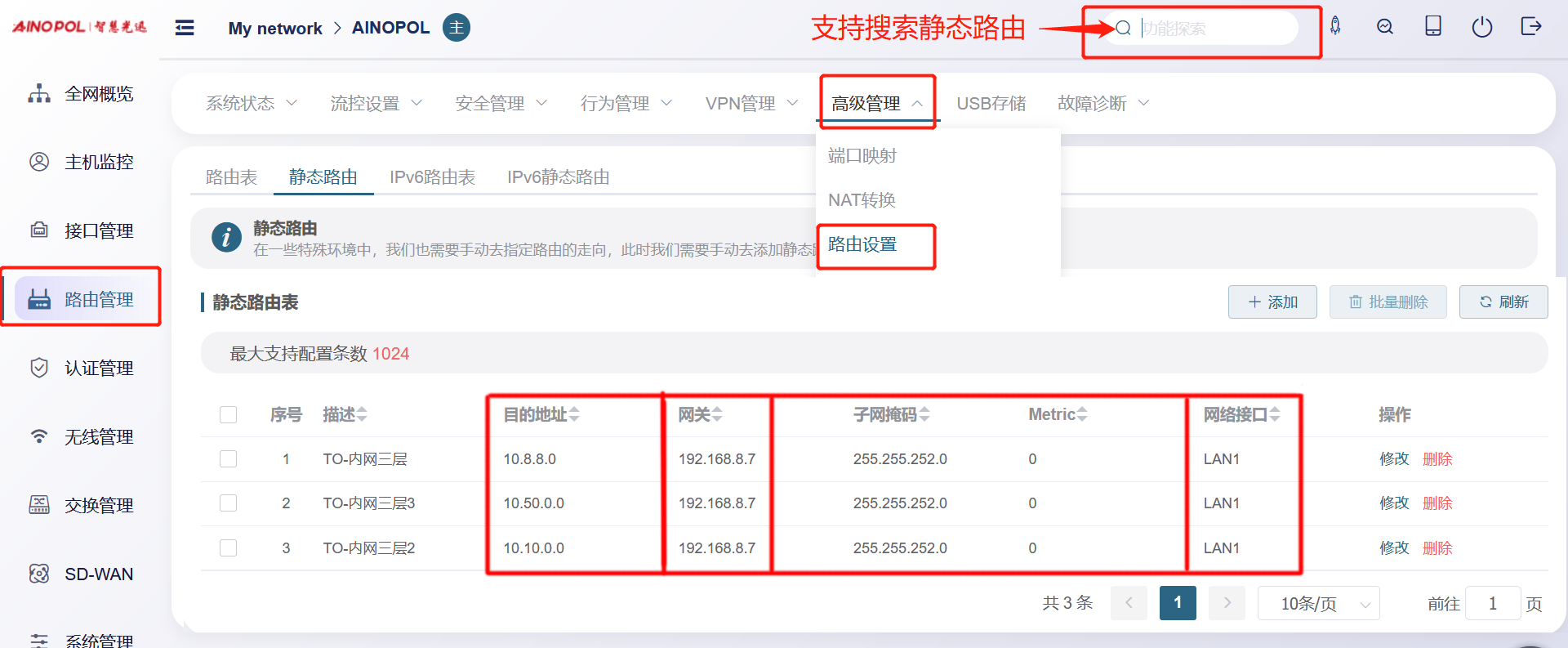

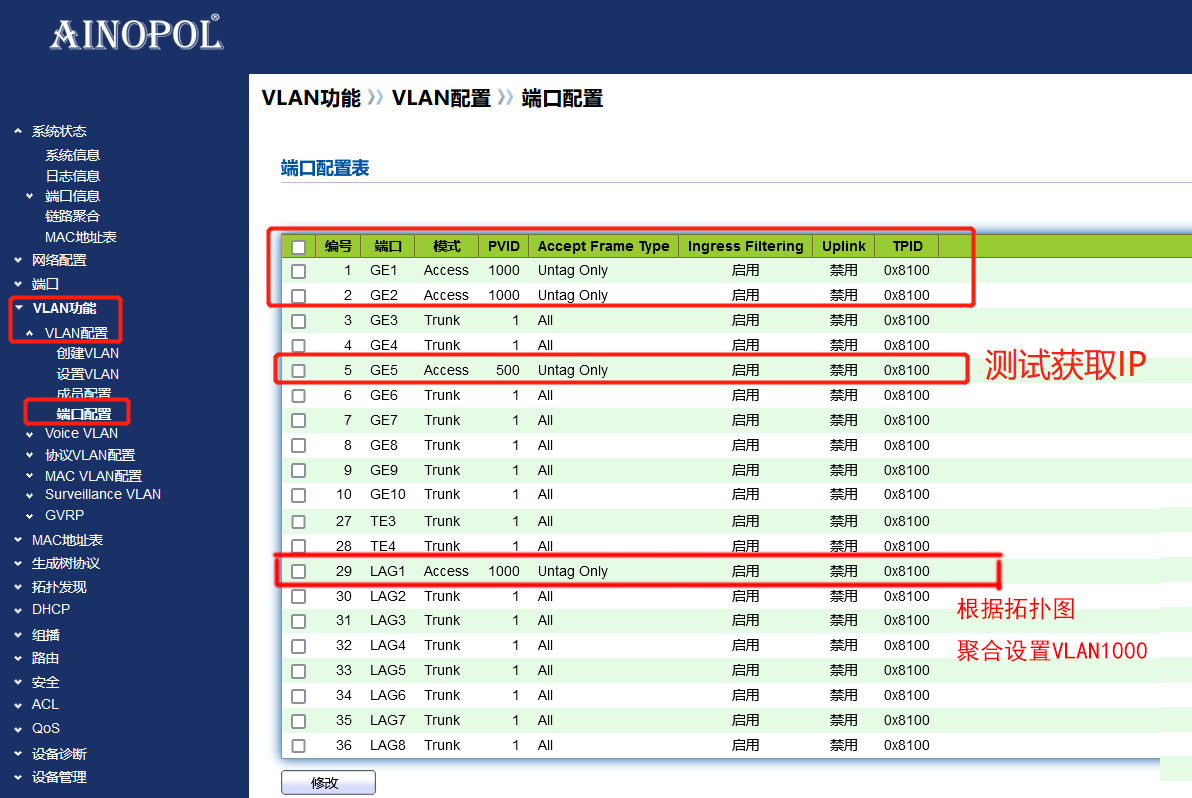

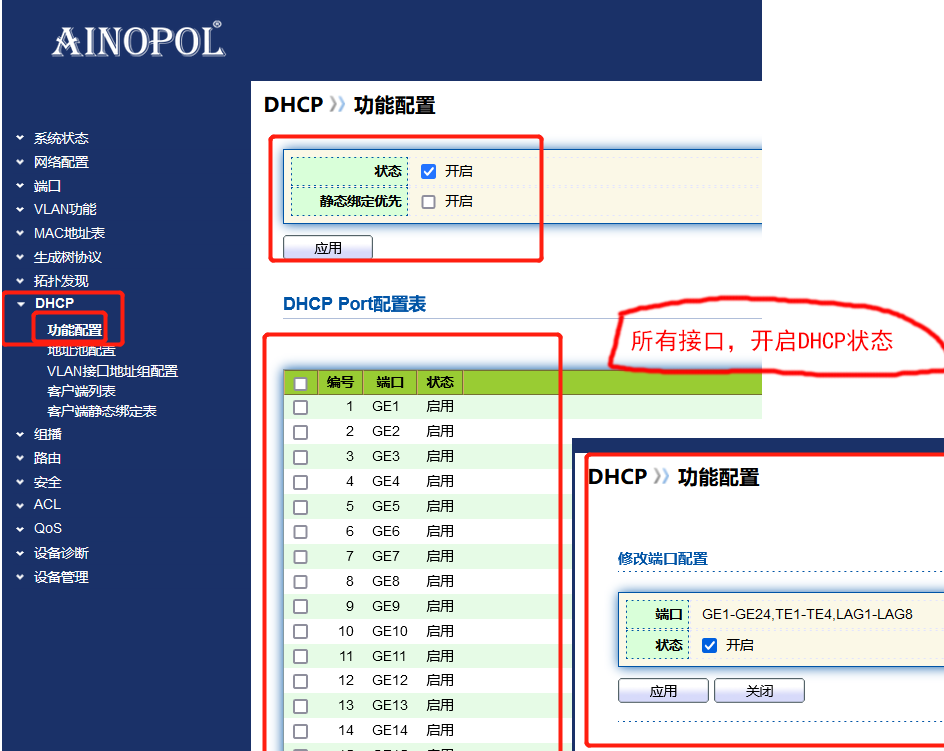

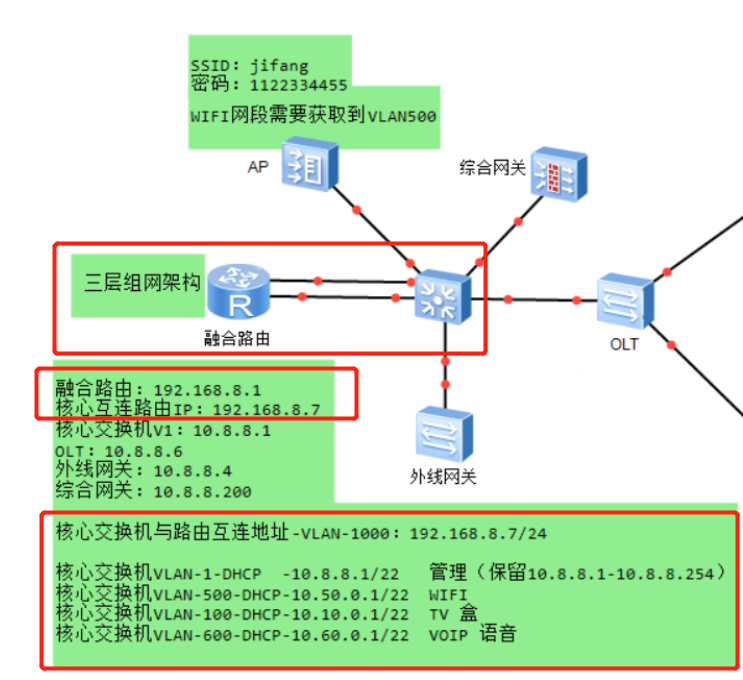

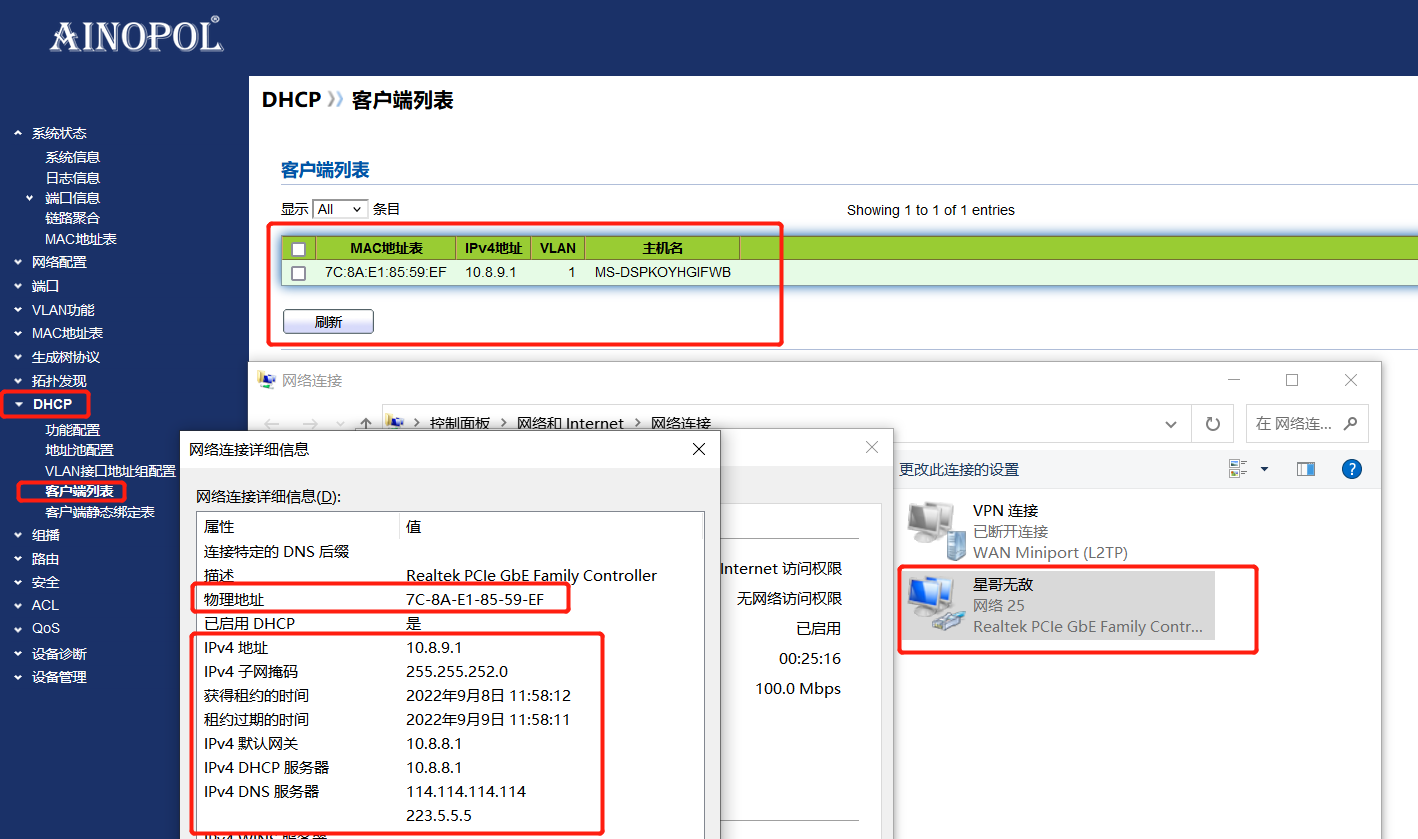

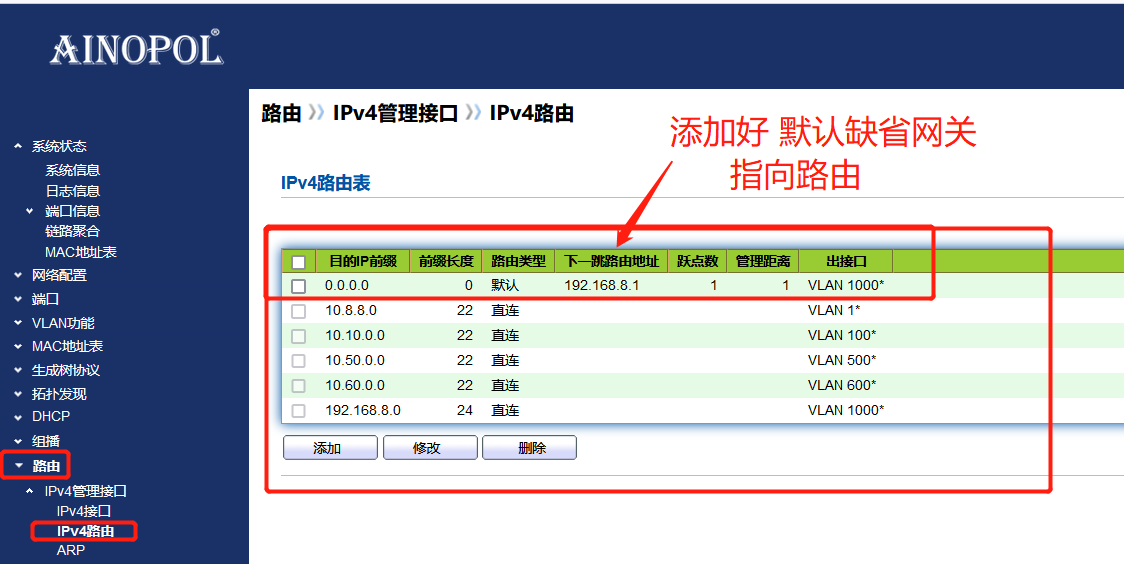

## 融合路由与ZH-5328X交换机三层组网  #### **路由部分调试** (调试流程:WAN、LAN、聚合、静态回程路由表) 1:确认WAN口可以很正常上网,有提供网络  2:检查LAN地址为:192.168.8.1/24掩码  3:创建LACP聚合组,勾选LAN1和LAN2做聚合  4:根据情况,下回程路由,指定核心交换机的网段,走向LAN,下一跳核心的互联IP地址  #### **核心交换机部分调试** (VLAN划分到接口,LACP聚合、VLANIF和缺省网关,VLAN-DHCP开启) (**2/3步骤为聚合,如果不需要聚合的情况可以省略**) 1:创建VLAN于划分VLAN到接口(注意聚合接口是LAG1也要划分VLAN)  设置好1/2口为vlan1000,还有聚合LAG1口为vlan1000  2:创建好聚合,勾选LACP聚合,选1口和2口  3:创建好对应的所需要的VLANIF和缺省网关添加(V1/V100/V500/V600,和vlan1000互联)  4:添加好缺省网关,默认路由出口,指向到路由192.168.8.1  5:开启DHCP状态,开启所有接口状态启用  6:创建DHCP地址池范围,和DHCP地质组对应关系  7:设置VLANIF的对应关系,绑定地址池名称(绑定接口)  8:保存数据(测试获取IP地址)
