【产品教程】2026.06.05 XOS2.0（内部801）投屏反射器-投屏反射器的部署(跨网段非网关场景)
操作背景：现有客户场景如下图所示，整个组网分为两套独立的组网：
● 第一套组网为无线业务组网，网段为10.10.0.1/22，从融合路由A出局，该组网为独立组网
● 第二套组网为电视业务组网，网段为10.20.0.1/22，从融合路由B出局，该组网为独立组网
        现在需要实现无线终端设备（比如手机）连接无线wifi后，实现视频软件（如：爱奇艺）的投屏功能，那么此时应当如何操作？

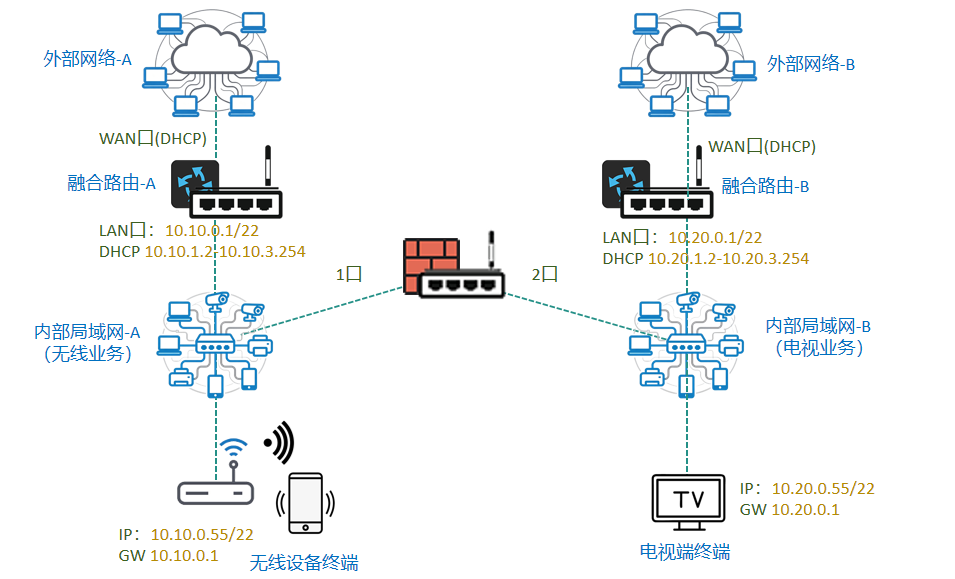

        我们可以使用一台梦想网关，将1口接入到无线业务网络中，将2口接入到电视业务网络中，在不打通网络的情况下，实现投屏反射的功能，如下图所示：

![](/media/202609/9c8dbcf23ba9495f9aec86be0bde63003663.png)
一、相关注意事项
⚠️注意：客户这边的两套组网为独立组网，无线业务局域网和电视业务局域网有自己各自的出口
⚠️注意：客户这边的两套组网为独立组网，网络数据未做通，路由不可达，网络数据不互通
⚠️注意：投屏反射器通过 “身份代理” 的方式实现，可在网络数据不可达的情况下实现投屏
⚠️注意：投屏反射器由于不走网络，APP端通过扫码实现身份匹配，通过 “身份代理” 实现安全投屏，这就要求咱们因此，必须结合咱们的私密投屏的扫码模式，配套使用。
⚠️注意：投屏反射器功能模块对梦想网关和投屏软件这块的版本有一定要求：
● 梦想网关这边，要求确保路由版本在C01V01R001P20260922版本以上
● 梦想网关这边，要求确保应用中心版本在C01V01R001P20260905版本以上
● 投屏软件这边，要求私密投屏版本在C01V02R038P260827版本以上
二、网络环境的配置部署
⚠️注意：融合路由和交换机，终端等等网络环境的部署在此我们默认客户那边已经配置完成，在此我们不再赘述，相关的网络环境关键信息在拓扑中已体现，具体的配置需根据实际的网络情况这边做出相应的变动。
第一步：完成基础连线
        按照上面拓扑需求，我们在上面网络环境中间，加一台梦想网关，梦想网关的1口连接无线组网，梦想网关的2口连接电视组网。

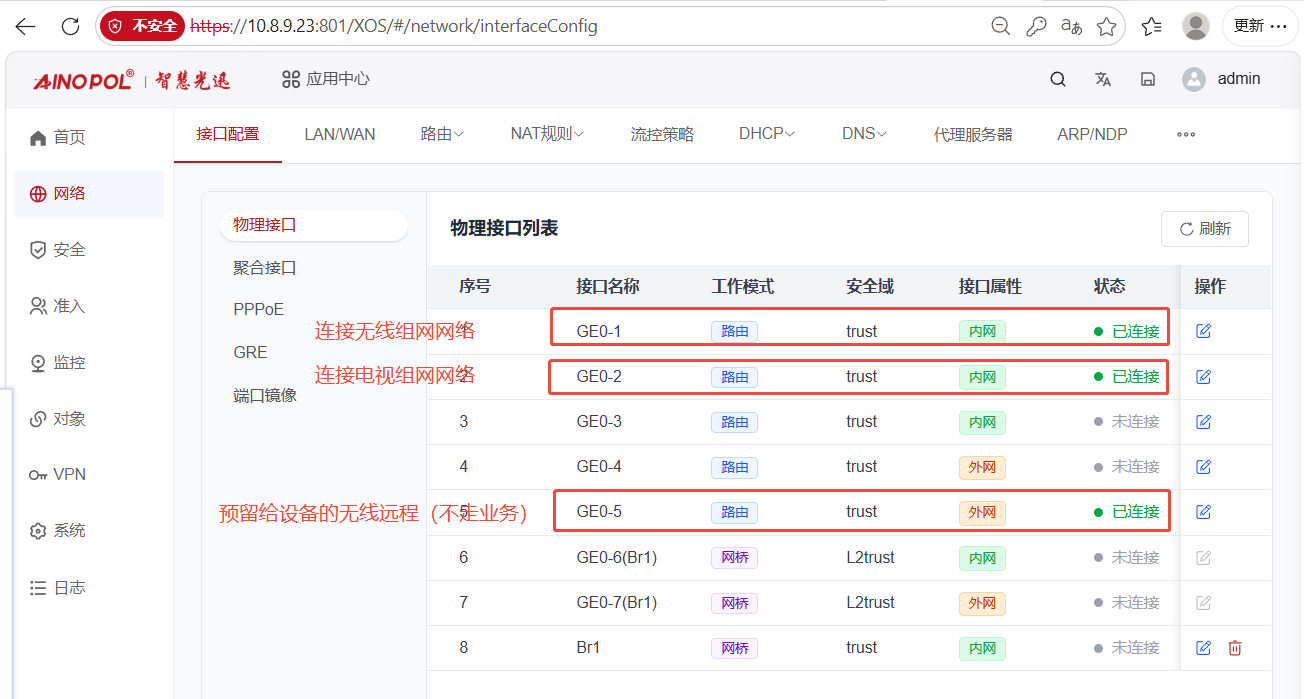

第二步：配置梦想网关物理接口属性
● 配置1口为路由模式，信任区域，内网类型，该接口连接无线业务网络，预留给梦想网关和手机无线终端通信
● 配置2口为路由模式，信任区域，内网类型，该接口连接电视业务网络，预留给梦想网关和电视机终端通信
● 配置5口为路由模式，信任区域，外网类型，该接口连接可以上网的接口，预留给梦想网关设备远程和上云
⚠️注意：这里的5口，我们是给梦想网关单独预留了远程接口WAN口，提供远程访问，实际过程中可以不需要预留，直接使用1口或者2口作为远程端口，通过对应的业务网络，实现云端远程。
⚠️注意：梦想网关任意两个路由模式的接口不支持配置同网段IP地址，因此注意，当预留的可上网接口和两个业务口是在同网段的时候，直接选择将远程接口做在业务接口上。

![](/media/202609/0aafcb90ed09470abde2dc5d52c7ad334771.png)

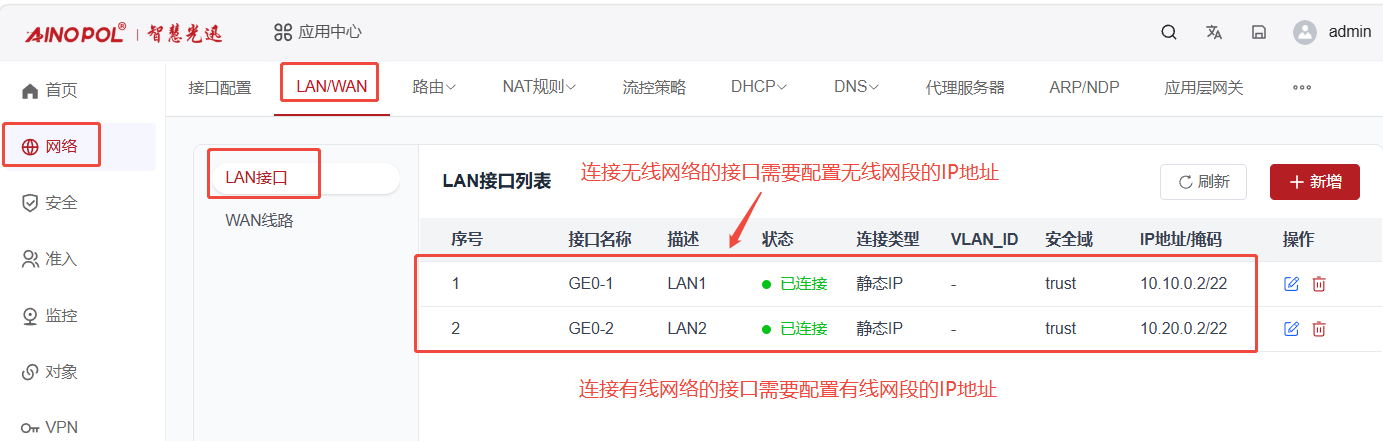

第三步：配置LAN口绑定对应的物理接口
配置LAN1口绑定物理口1口，并配置无线业务网段的IP地址（注意，IP地址需要无线网段预留，不要冲突了）
配置LAN2口绑定物理口2口，并配置电视业务网段的IP地址（注意，IP地址需要电视网段预留，不要冲突了）
⚠️注意：配置的时候，网络环境这边注意IP地址需要做预留，不要冲突了
⚠️注意：这里描述的场景，远程线路和业务线路是分开的，如果远程线路和业务线路需要做在一起，那么，该接口做成外网属性，并配置WAN口绑定

![](/media/202609/753889d5cfe74445a832e6a94fb9c1e68705.png)

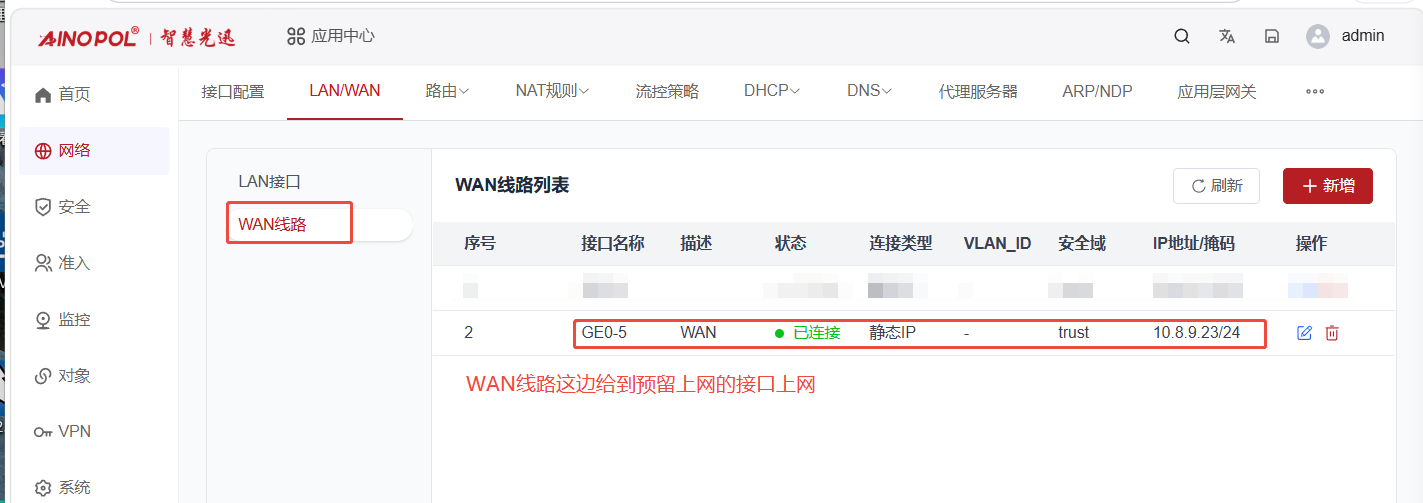

第四步：配置WAN线路绑定对应的物理接口

![](/media/202609/d25c3c33af5541d49198d1c5cd357e0f2276.png)
第五步：配置两个信任区域的安全策略（预留给两边的业务网络使用）

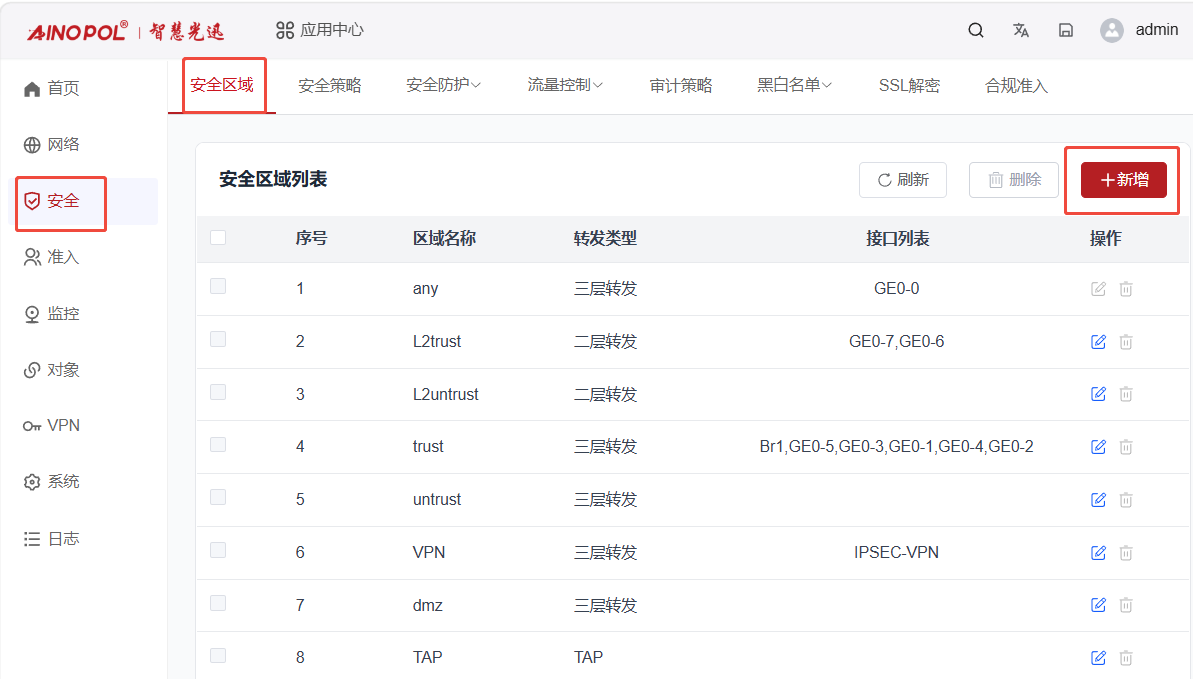

我们找到【安全】-【安全区域】点击新增按钮

![](/media/202609/ea7403398929424ea64ef76cc30f07559673.png)

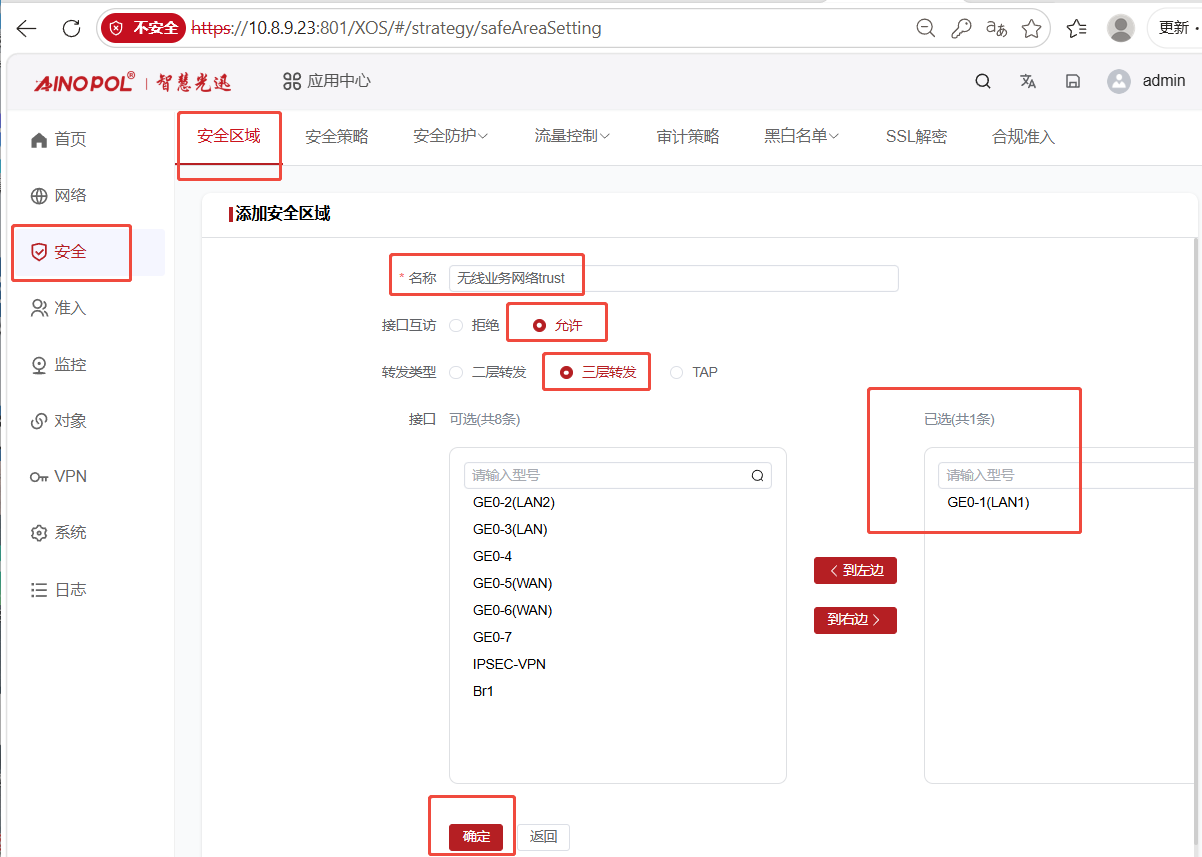

创建一个无线业务网络的信任区域，开启接口互访和三层转发，将1口加入到这个安全区域中

![](/media/202609/45d3d480212942539e1b03150f63a66a9740.png)

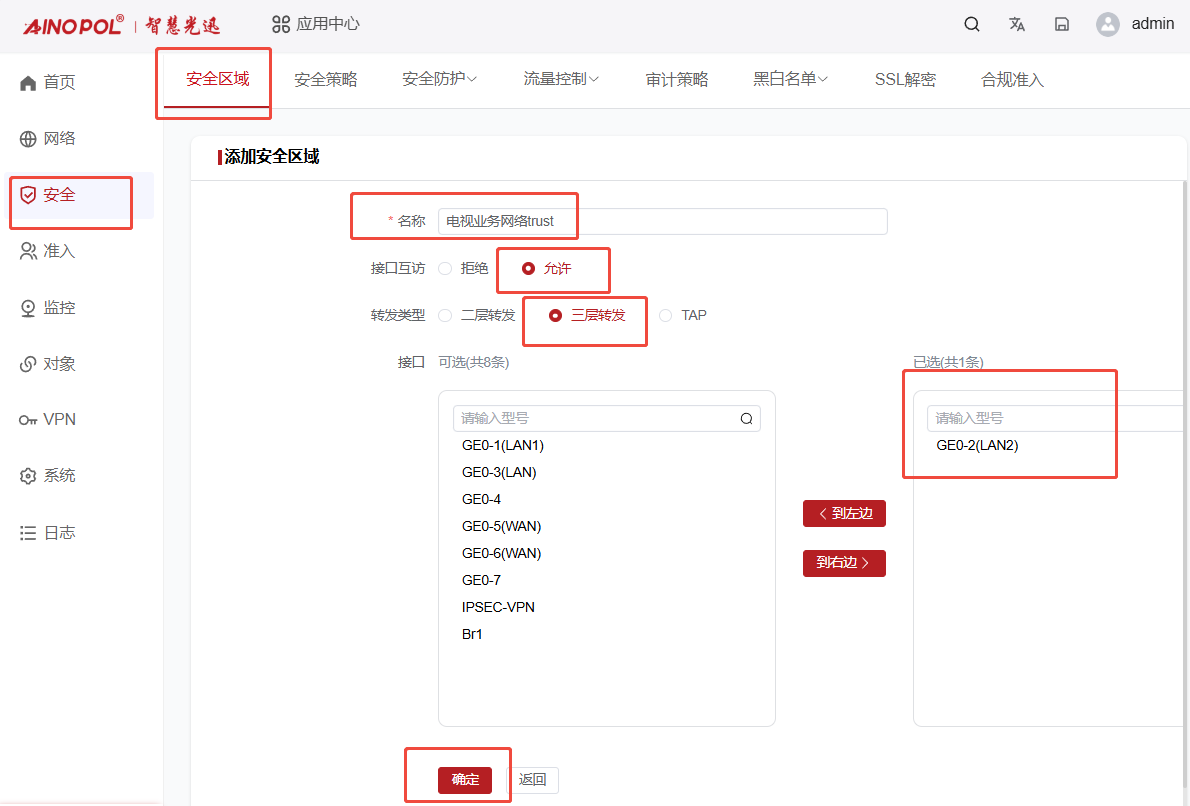

创建一个电视业务网络的信任区域，开启接口互访和三层转发，就爱那个2口加入到这个安全区域中

![](/media/202609/da7189e04c2b4a88bb2c25d5499a3a4a1099.png)

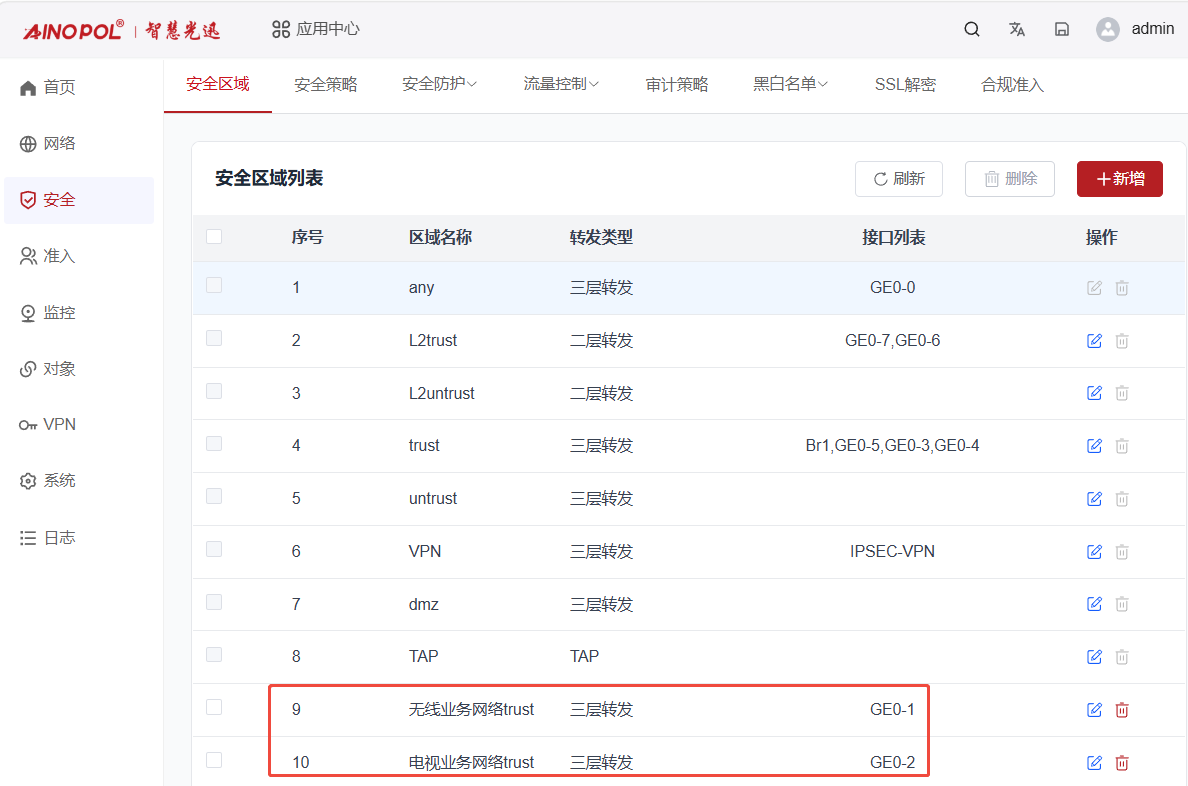

创建完成后，我们可以看到刚刚咱们创建的安全区域

![](/media/202609/73961b822a9c4d65b72dc39a337d1d5b6827.png)

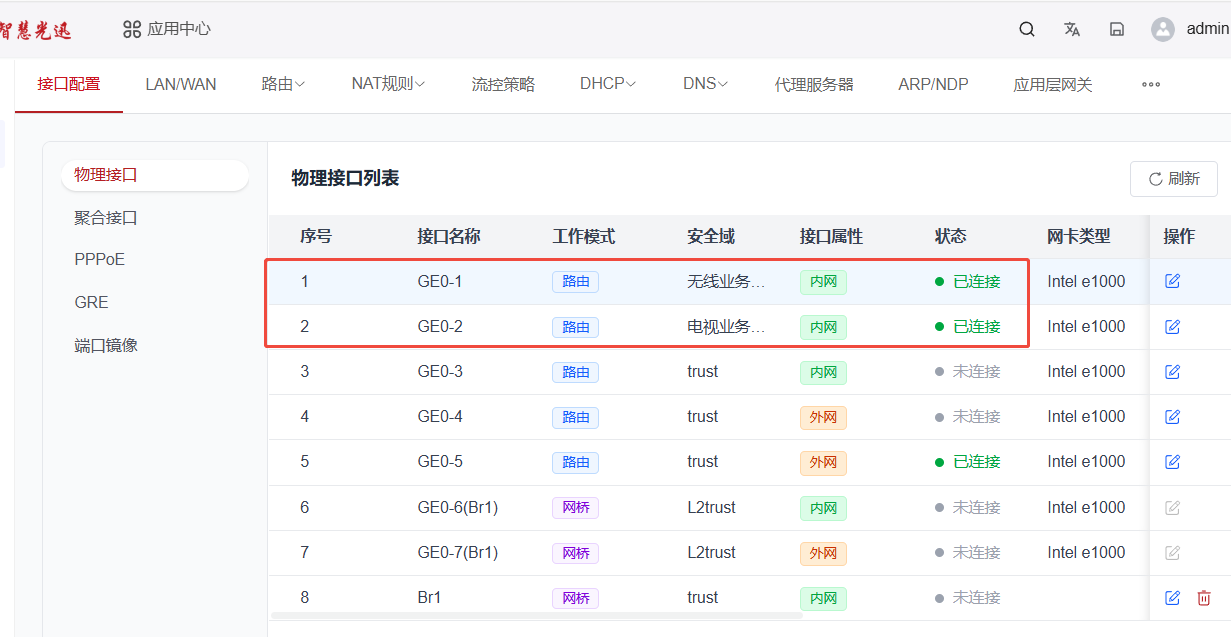

第六步，检查物理接口和对应的安全区域

![](/media/202609/dcab87253ea246008a5cffa8b2ef500a8269.png)
三、投屏反射器配置部署
第一部分：EAAS上通过配置下发模板的方式，配置投屏TV端
第一步：在项目中添加私密投屏

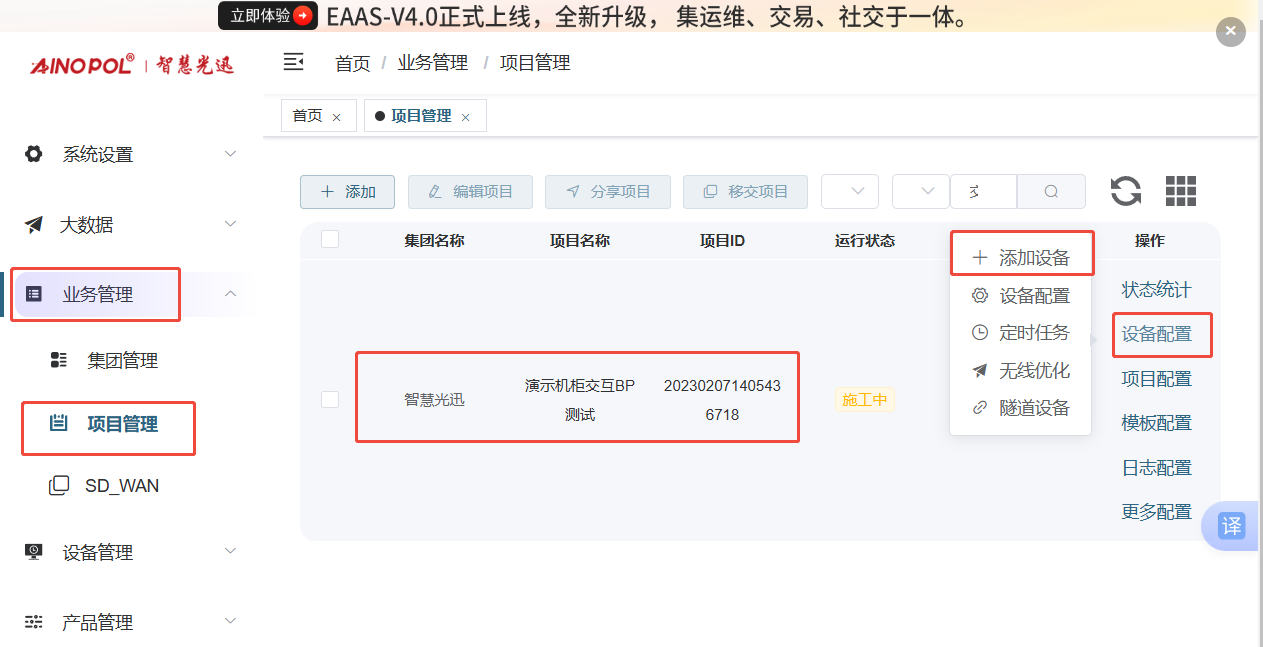

首先，我们找到项目，找到设备配置，咱们点击添加设备

![](/media/202609/85a120bee12449e4a60987283f85d3947693.png)
第二步：配置投屏模板

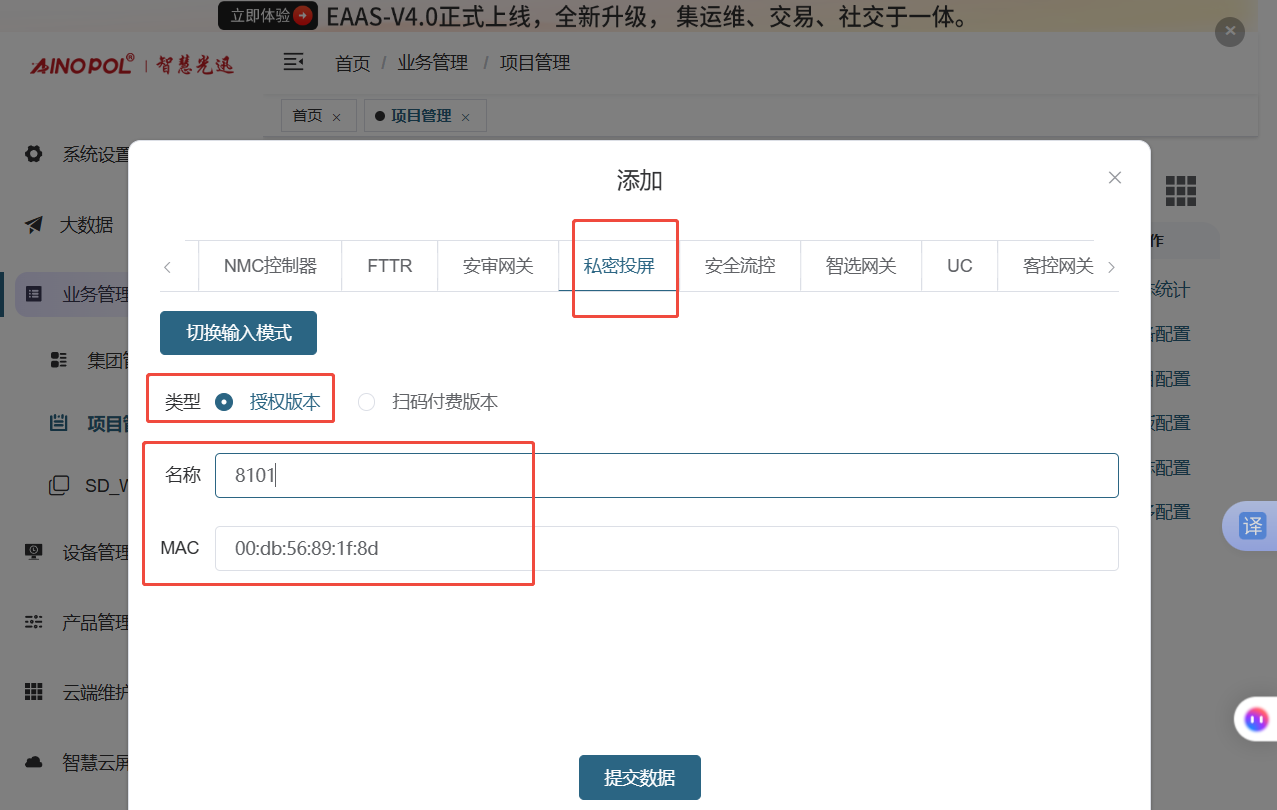

● 添加单个投屏终端，我们可以选择私密投屏，类型选择授权版本，填写对应电视机所在的房间号以及电视机的mac地址即可

![](/media/202609/d968152da8264498a9ef6040fd587b157411.png)

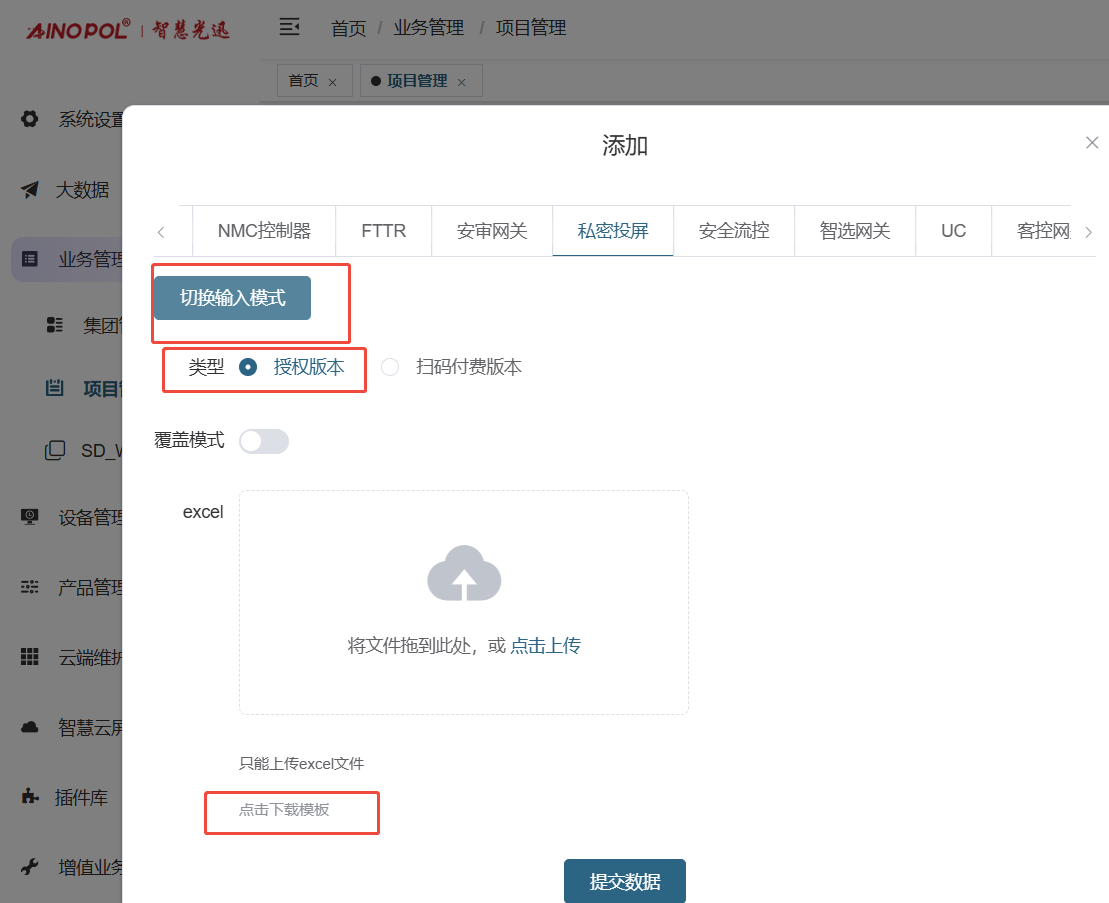

● 添加多个投屏终端，我们可以选择私密投屏，选择类型为授权版本，然后点击下面的下载模板

![](/media/202609/65244779a26742cc866f13fe2394165d1805.png)

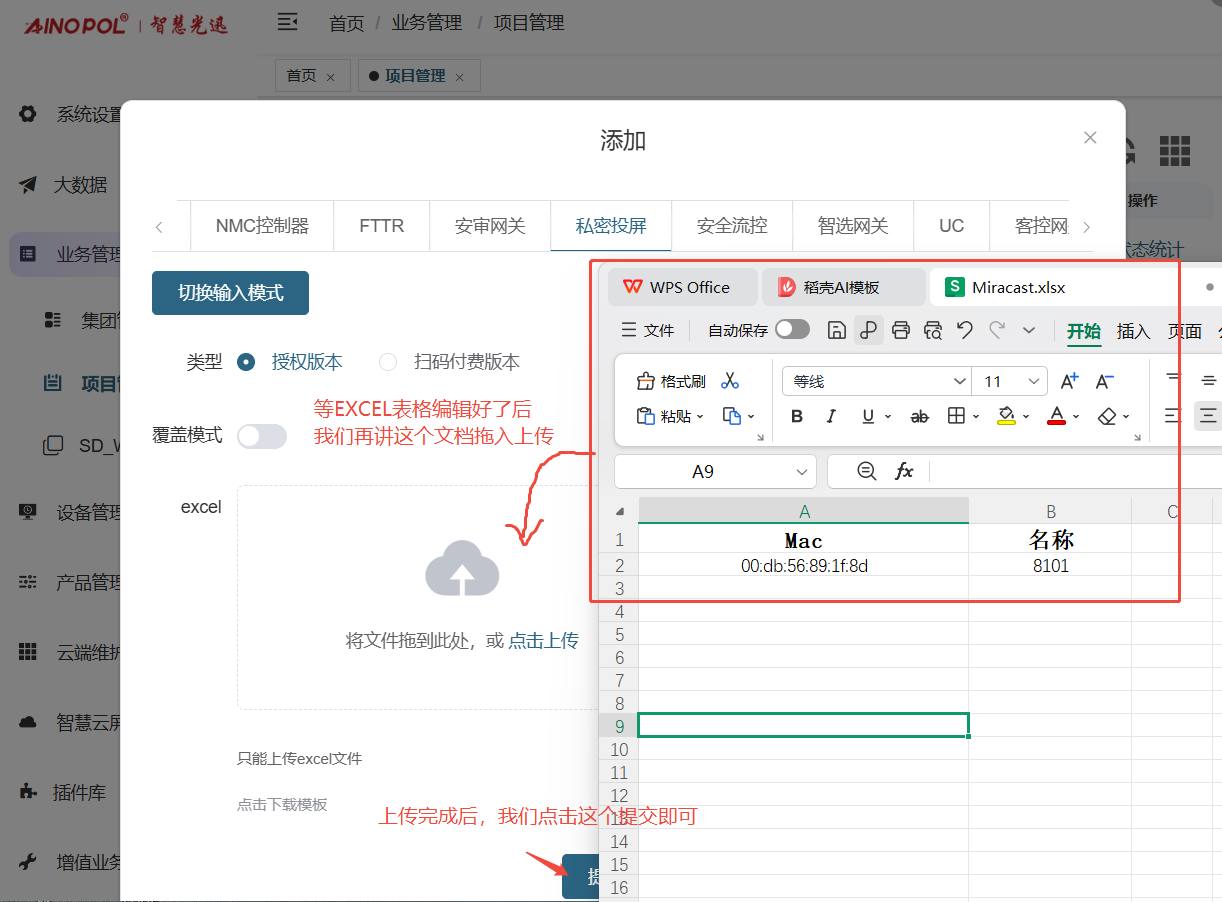

按要求编辑好excel表格后，我们将编辑好的excel表格拖拽上传上去，
上传好后，咱们点击提交即可上传成功

![](/media/202609/ff2b0abba37f414d9d1a9042d1e67b5a7046.png)
第三步：检查设备是否添加成功
上传完成后，我们可以在投屏设备的列表中找到刚刚我们上传的投屏终端

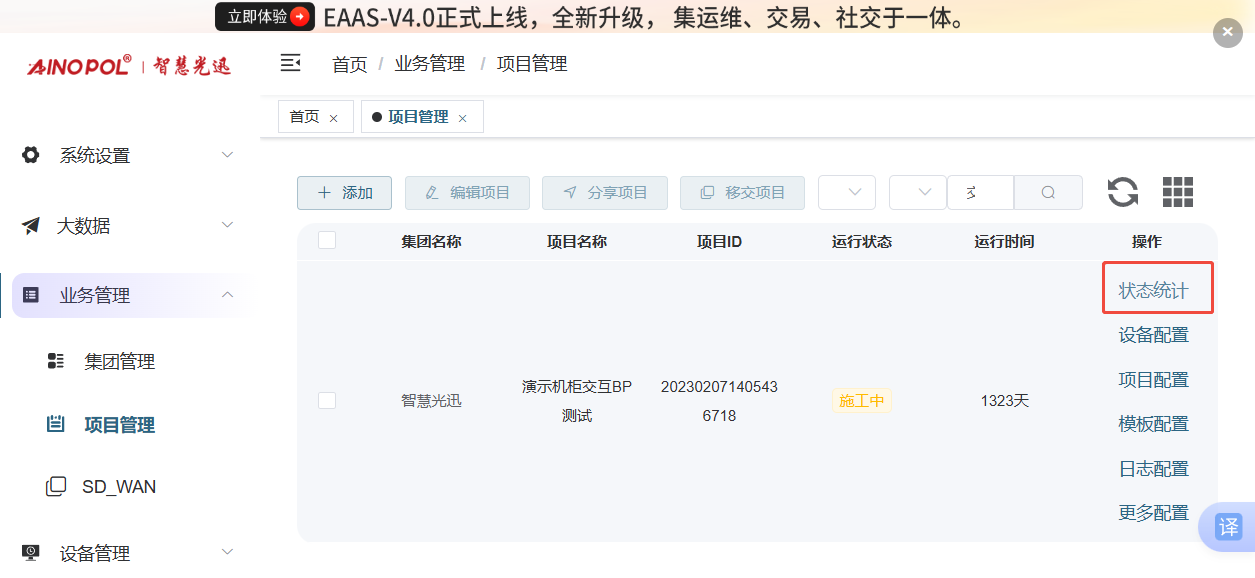

首先，我们在项目主页中，点击状态统计，这里可以看到当前项目拥有的设备类目

![](/media/202609/32a8591f8c3c4a54816425577fc64ad17002.png)
我们找到私密投屏点击进去可以进入到私密投屏的列表

![](/media/202609/54bee99be33e4ccd9d5d99a1958011dc8432.png)

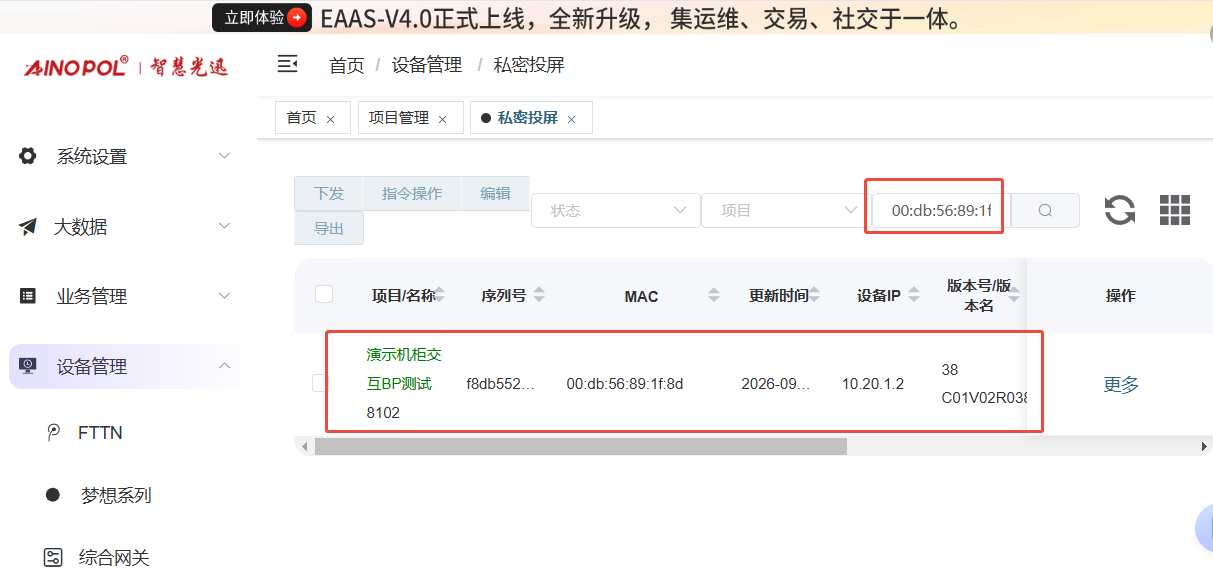

通过检索，我们可以看到刚刚咱们添加的私密投屏设备（确认已经添加成功）

![](/media/202609/b5cd2852c6b24890a6c9bab8e1f5562c5011.png)
第三步：编辑当前项目的私密投屏模板

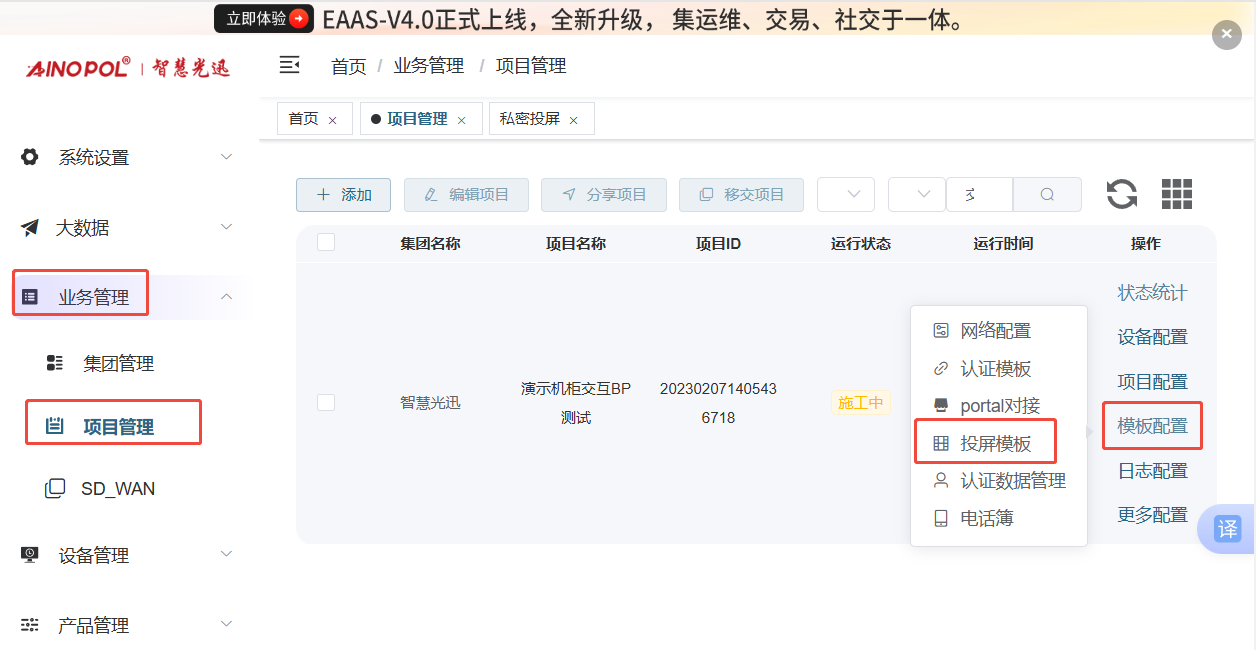

在当前项目中的模板配置中，找到投屏模板，点击进去

![](/media/202609/d4ca1c2c8f544b9b8ad227dc403228d82681.png)

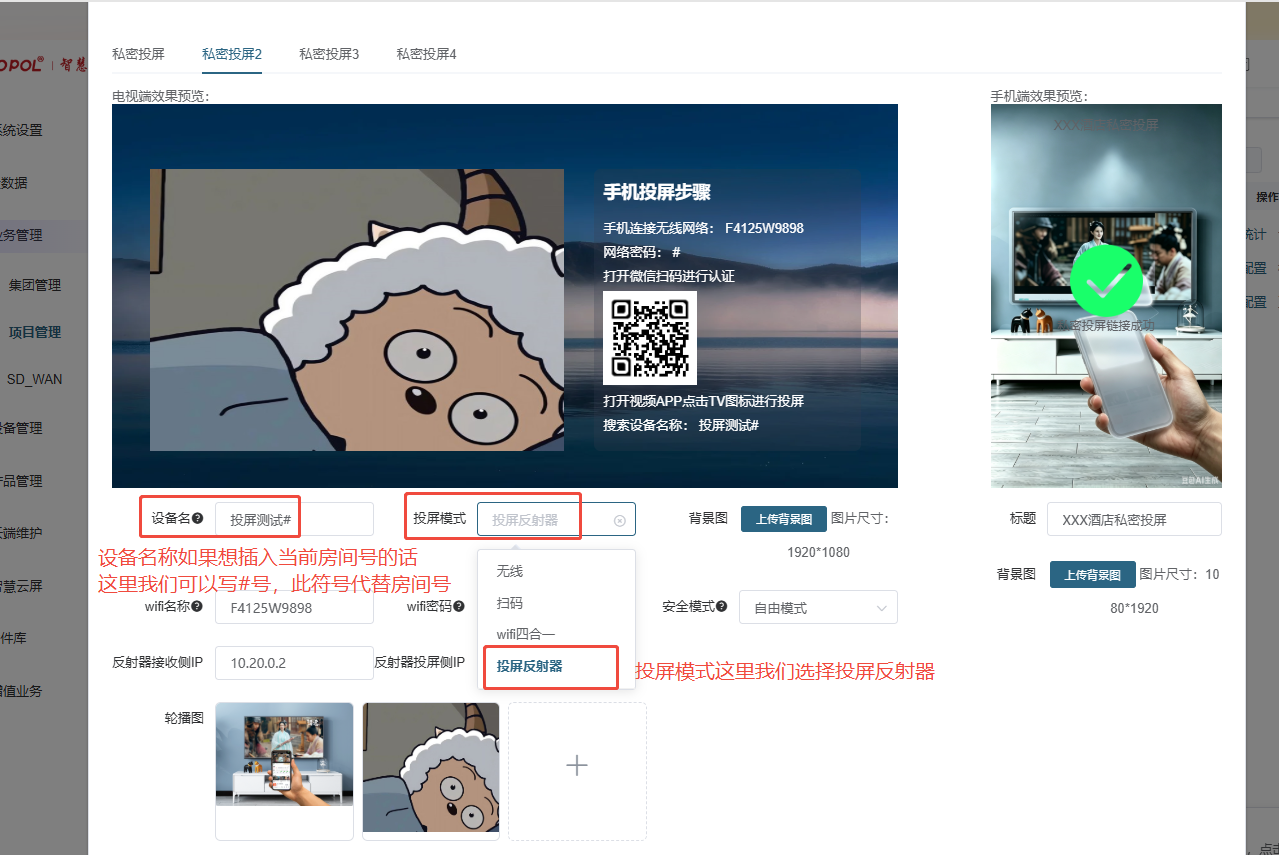

① 配置设备名称和投屏模式还有安全模式
● 设备名称：配置设备名称，该设备名称为手机搜索投屏设备的时候显示的设备名称
● 投屏模式：配置投屏模式为投屏反射器模式
● 安全模式：配置为自由模式即可（自由模式即是咱们平时使用的普通模式）

![](/media/202609/7b4a59cd8b144d3ba50a297d296b8dc29676.png)

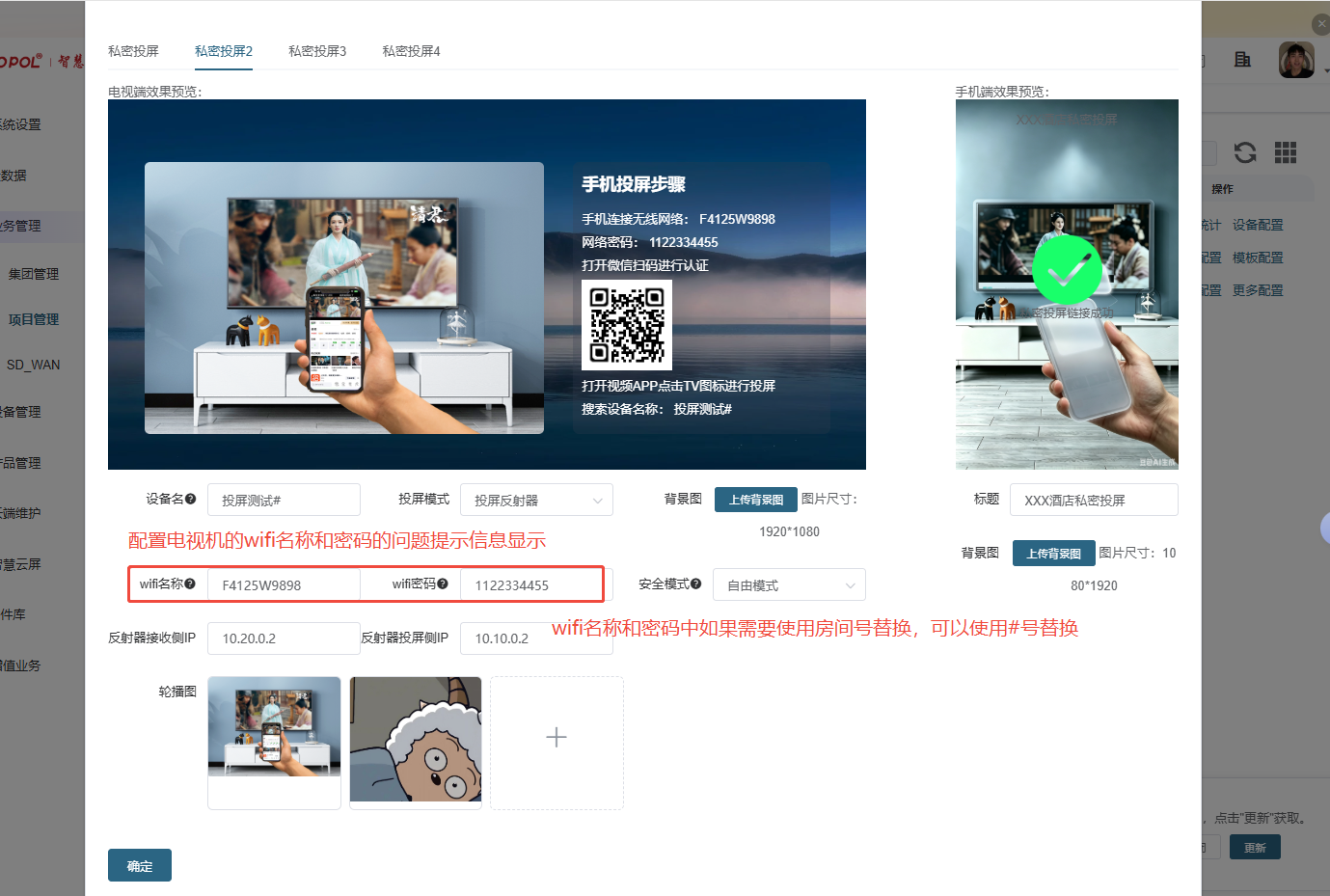

② 配置wifi名称和wifi密码的文本信息
● wifi名称：在当前模板投屏模式为投屏反射器模式的情况下，wifi名称只做一个文本提示信息配置并显示在电视机上面，提示用户需要投屏的时候，连接哪个wifi
● wifi密码：在当前模板投屏模式为投屏反射器模式的情况下，wifi密码也只是做一个文本提示信息的作用，显示在电视机上，提示用户这个wifi对应的密码是多少

![](/media/202609/33a4ea6f42324764b2c4fe7ed7b6e4e98301.png)

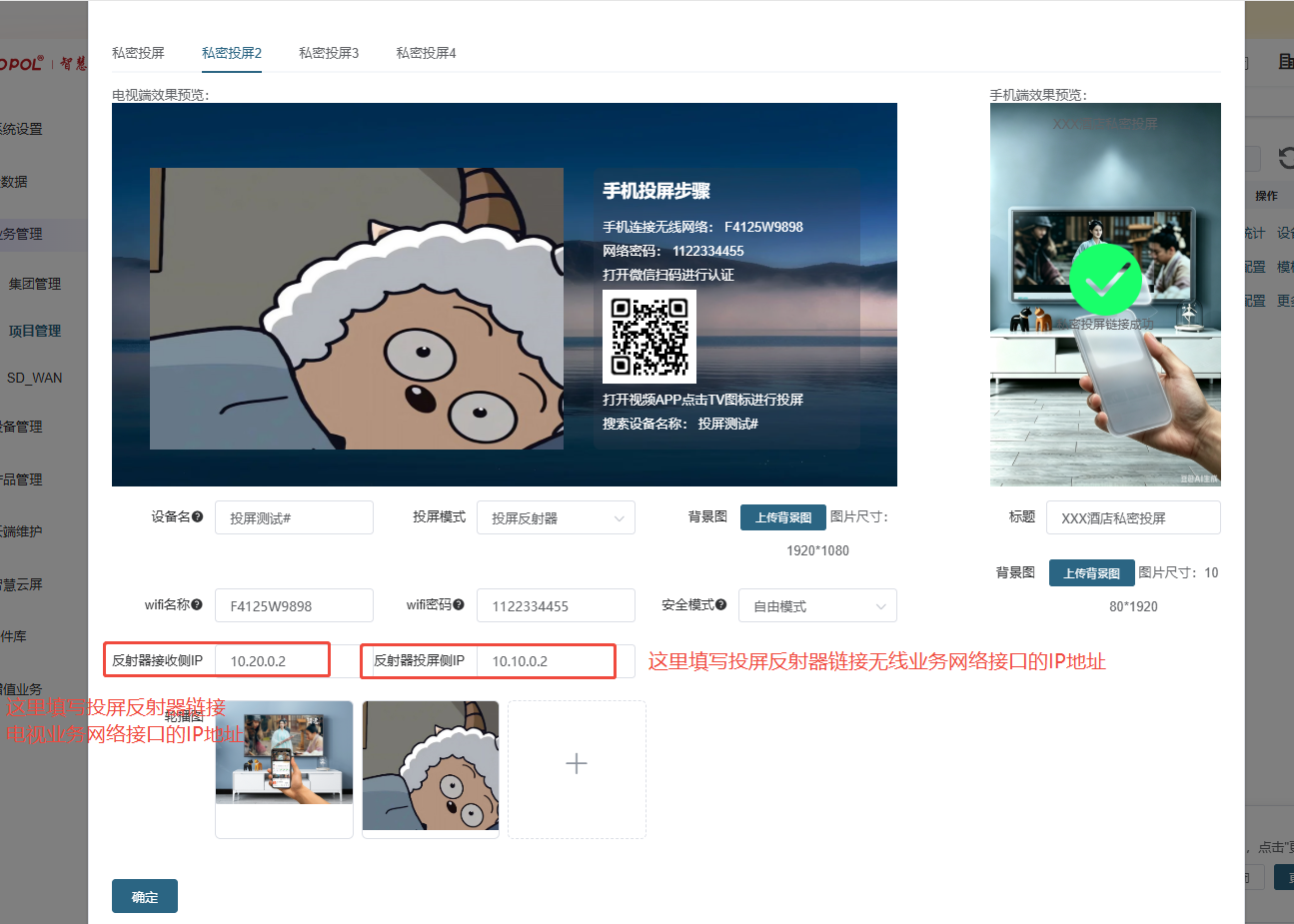

③ 配置客户端针对投屏反射器的关键配置信息

![](/media/202609/836176304f1a4d5980b53f547a813dad4503.png)
配置完成后，咱们点击提交确认
第四步：选择我们需要下发更新模板的设备（一般情况下是所有设备），然后点击模板下发
我们在项目主页中，点击状态统计，这里可以看到当前项目拥有的设备类目

![](/media/202609/9e5ccc09b8734714b685f84239b2a6574293.png)

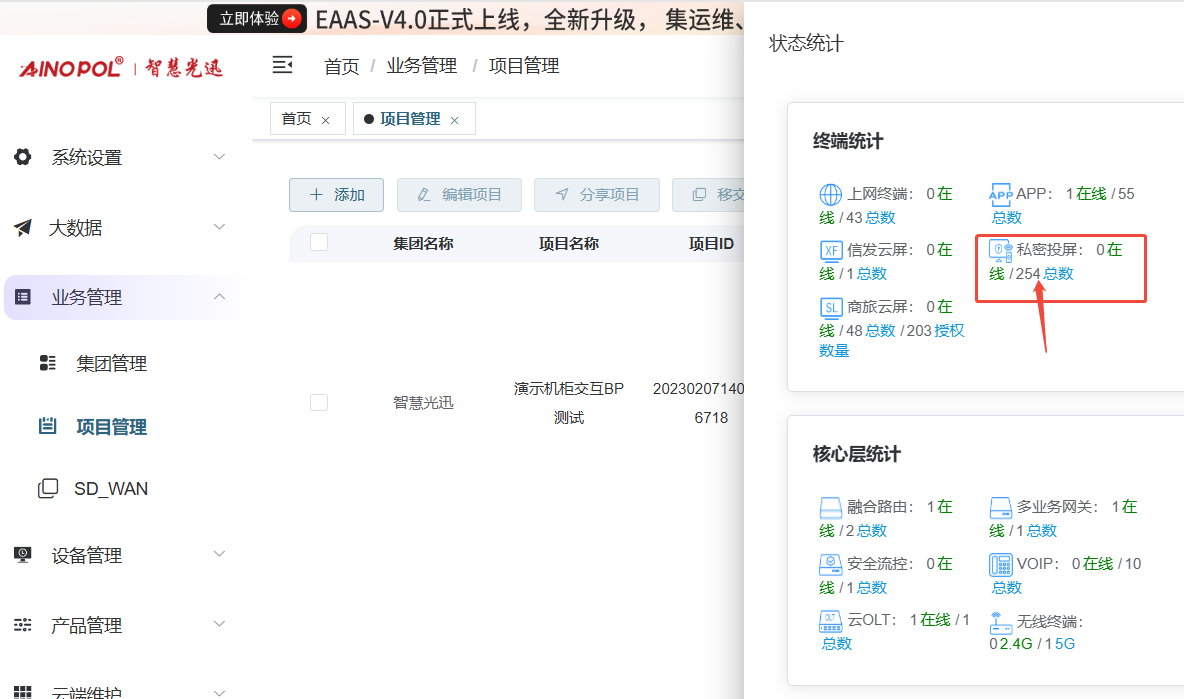

我们找到私密投屏点击进去可以进入到私密投屏的列表

![](/media/202609/d59fc21859f9492facdab1b845132dfa4944.png)

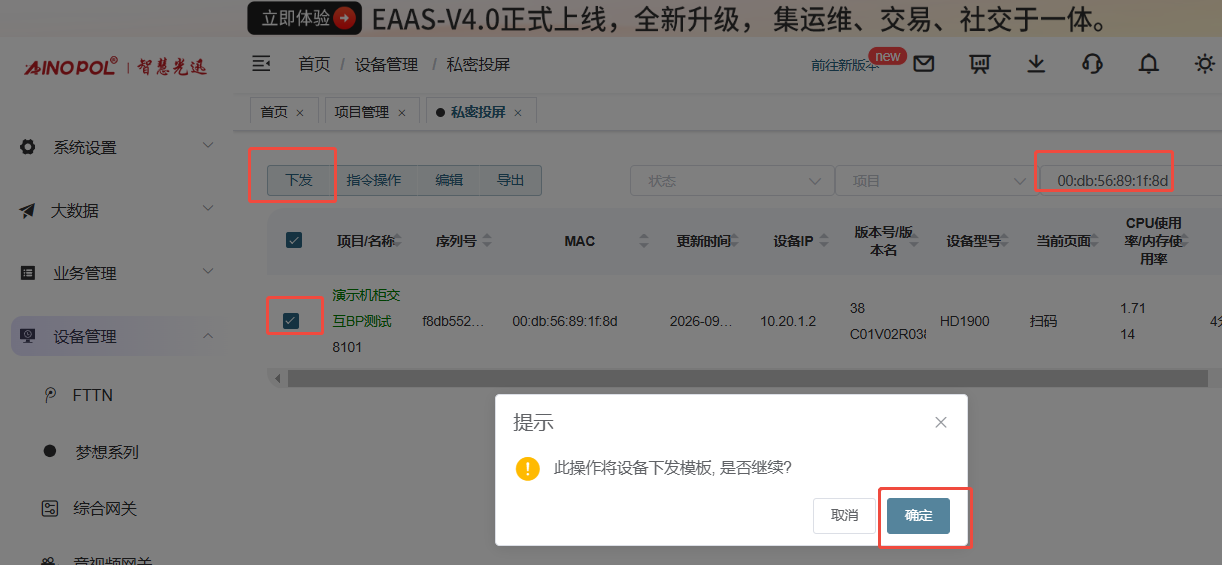

选择我们需要下发更新模板的设备（一般情况下是所有设备），然后点击模板下发，投屏客户端的配置信息即可下发成功。

![](/media/202609/4944d5c8b2df414f836cad02533a1e9c5953.png)
第二部分：梦想网关配置投屏反射器

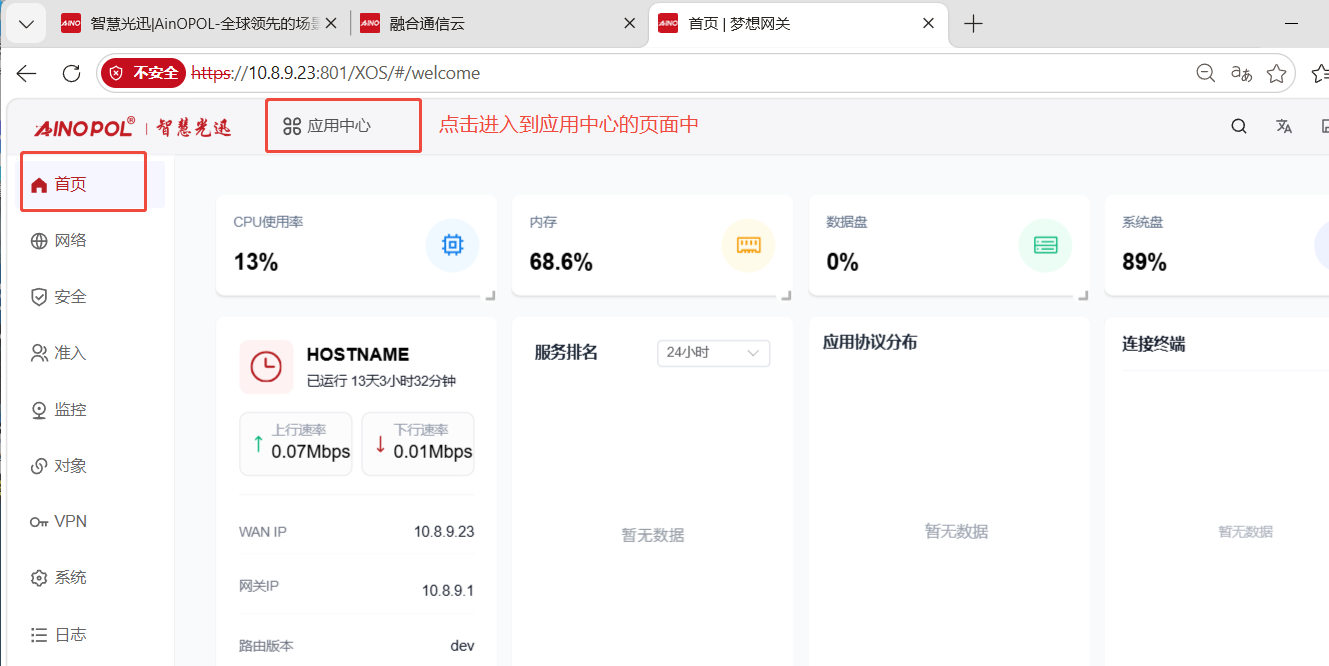

第一步：进入到投屏反射器模块中

![](/media/202609/5c3c1008cbae4499b97087dc61fcb10e5740.png)

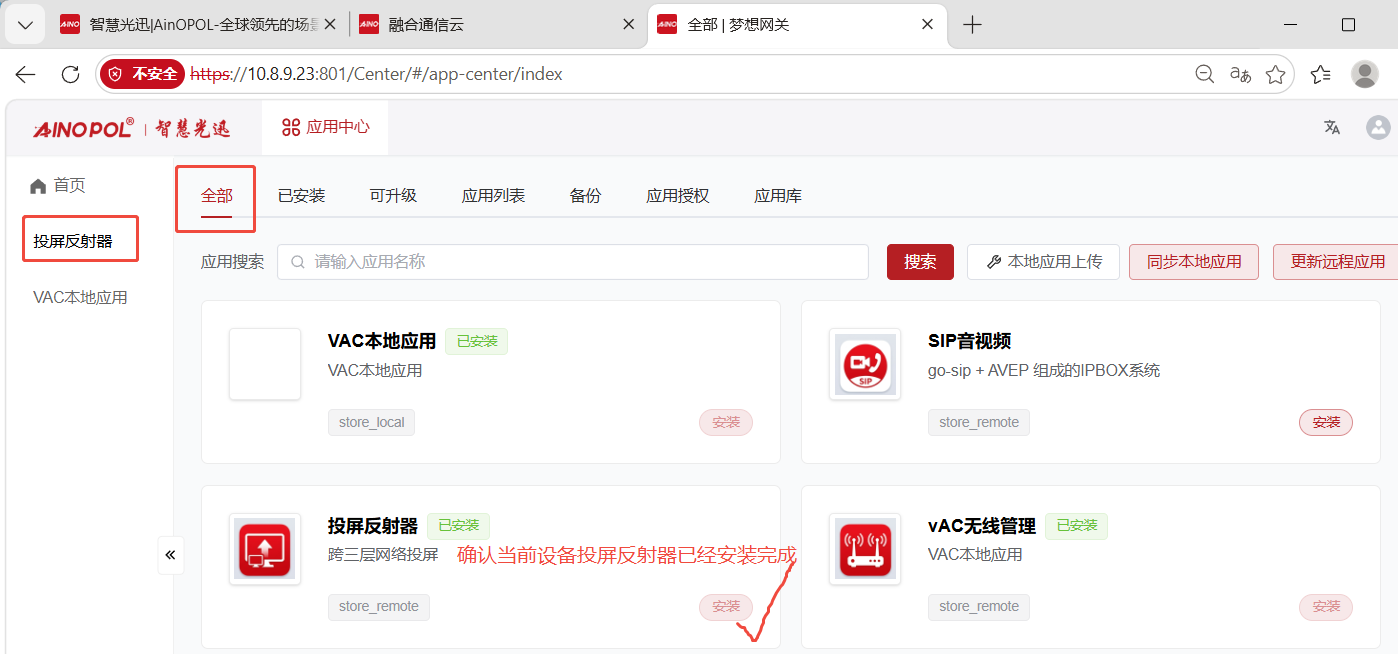

此处，我们确认投屏反射器已经安装完成，然后点击左边导航栏的 “投屏反射器”按钮

![](/media/202609/6793a17e3a1942ab9b824cbb716d17892306.png)

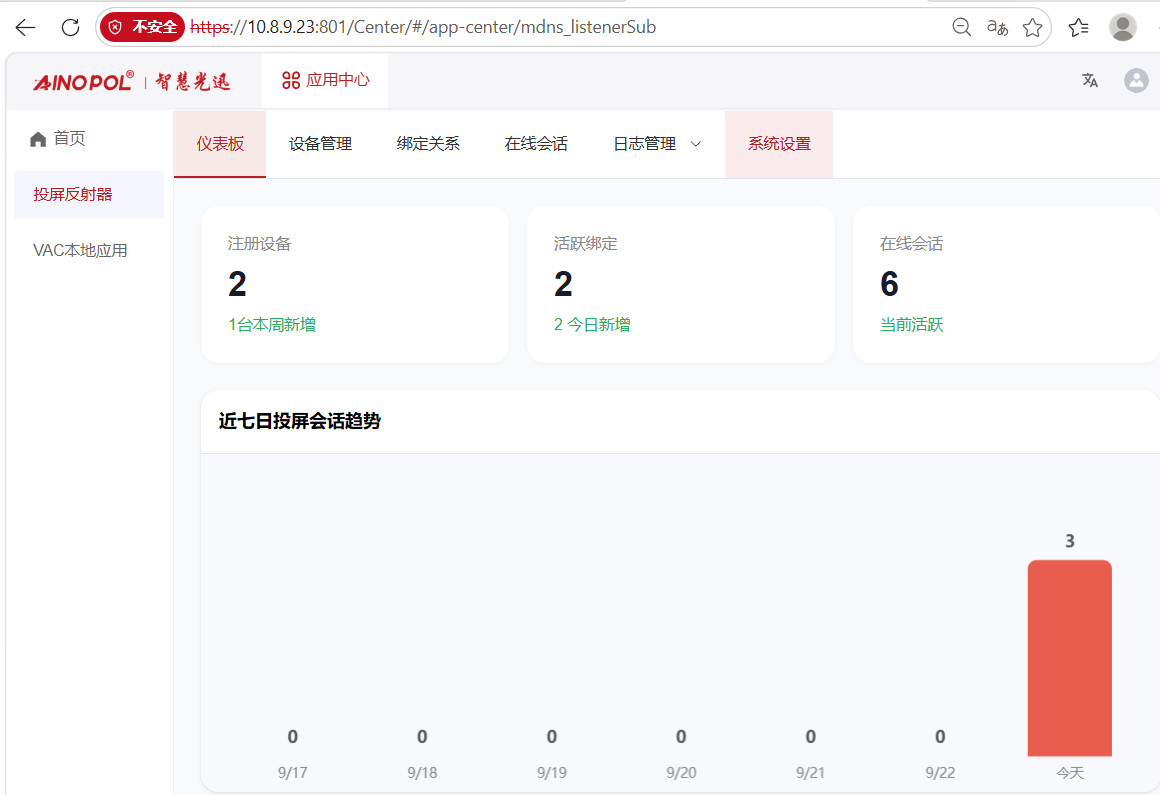

点击后接口进入到投屏反射器功能模块的首页，如下图所示：

![](/media/202609/b98c13d28c0a494d908a5341faf3189d5113.png)

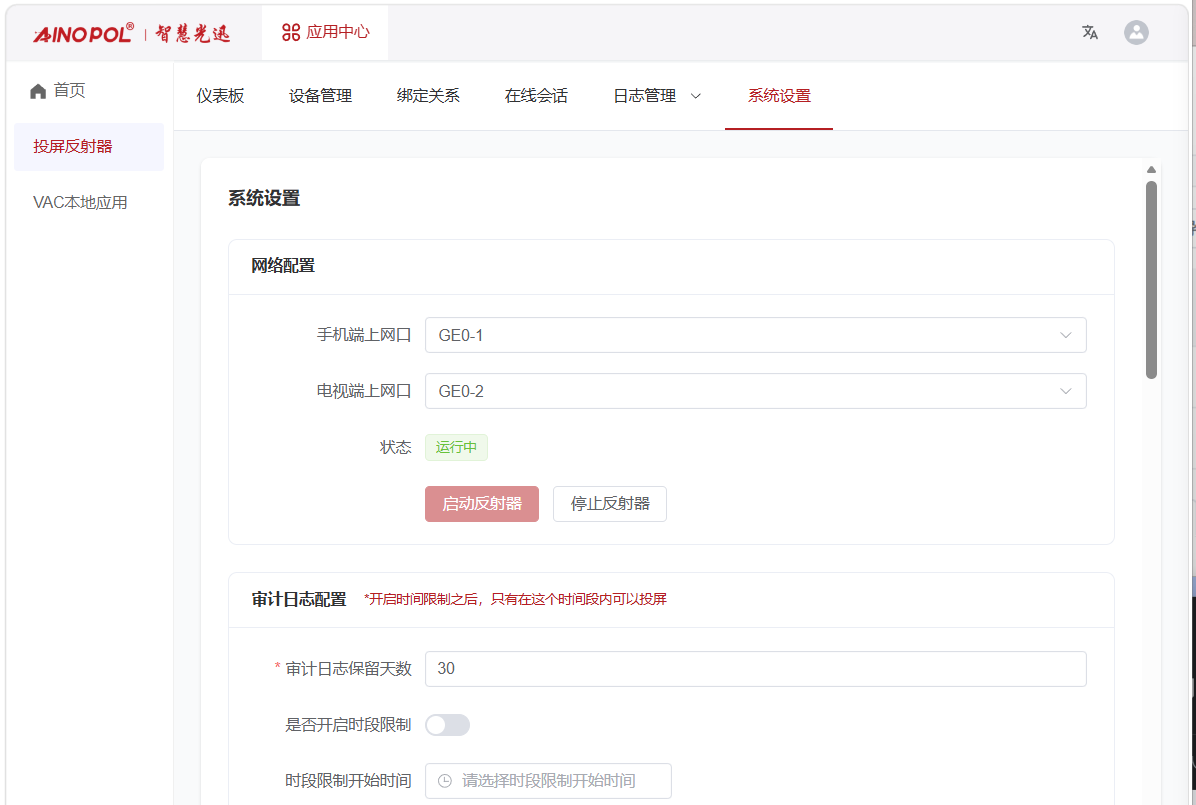

第二步：配置投屏反射器中给端口定义的角色
我们知道，投屏反射器在网络部署的过程中，我们需要用到两个接口，一个接口连接无线业务网络，代理电视和手机端通信，一个接口连接电视业务网络，代理手机和电视端通信，根据功能的不同，我们将接口分为两种角色，电视业务接口和无线业务接口，配置如下：
● 电视业务接口（电视端上网口）：该接口连接电视业务网络，代理手机和电视端通信
● 无线业务接口（手机端上网口）：该接口连接无线业务网络，代理电视和手机端通信

![](/media/202609/b162c9c7c97741e88d540357e462177e9805.png)
第三步：添加电视设备基本信息
这里有两种绑定模式：主动绑定模式和自动发现模式
● 主动绑定模式：我们可以手动预添加电视的基本信息，添加电视机注册条目，将电视机的IP地址、mac地址、电视机的房间号信息绑定，添加到电视机条目中，此时，新增加的电视机条目信息为 “已通过” 状态
● 被动发现模式：当新的装有咱们私密投屏APK，并且拿到云端投屏反射器模式配置模板的电视机入网后，电视机会根据自己配置的模板内容，向反射器发送上线信息，（上线信息里面包含了：电视机的IP地址、mac地址、电视机的房间号）
当投屏反射器从电视业务口接收到这个信息后，即可在电视终端列表中自动创建电视机条目信息，但是此时，电视机的条目信息状态为 “待审核” 状态
这里我们主要讲解主动绑定模式，将云端的授权列表下载下来整理一下

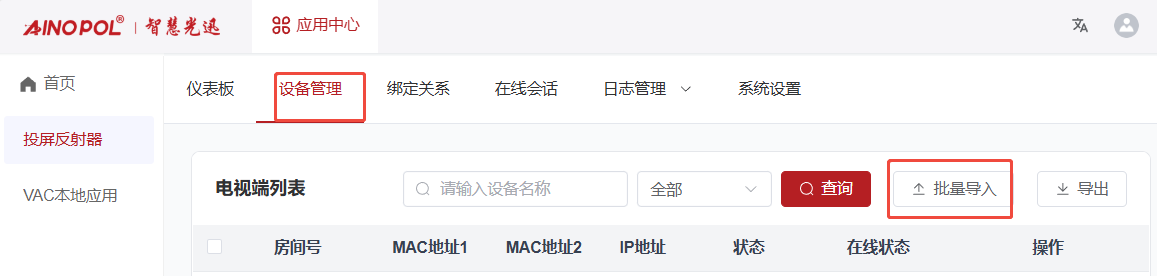

我们点击批量导入按钮，如下图所示：

![](/media/202609/974ec963d95048b5a18748e7d46841559547.png)
批量导入这里我们有两种方式：

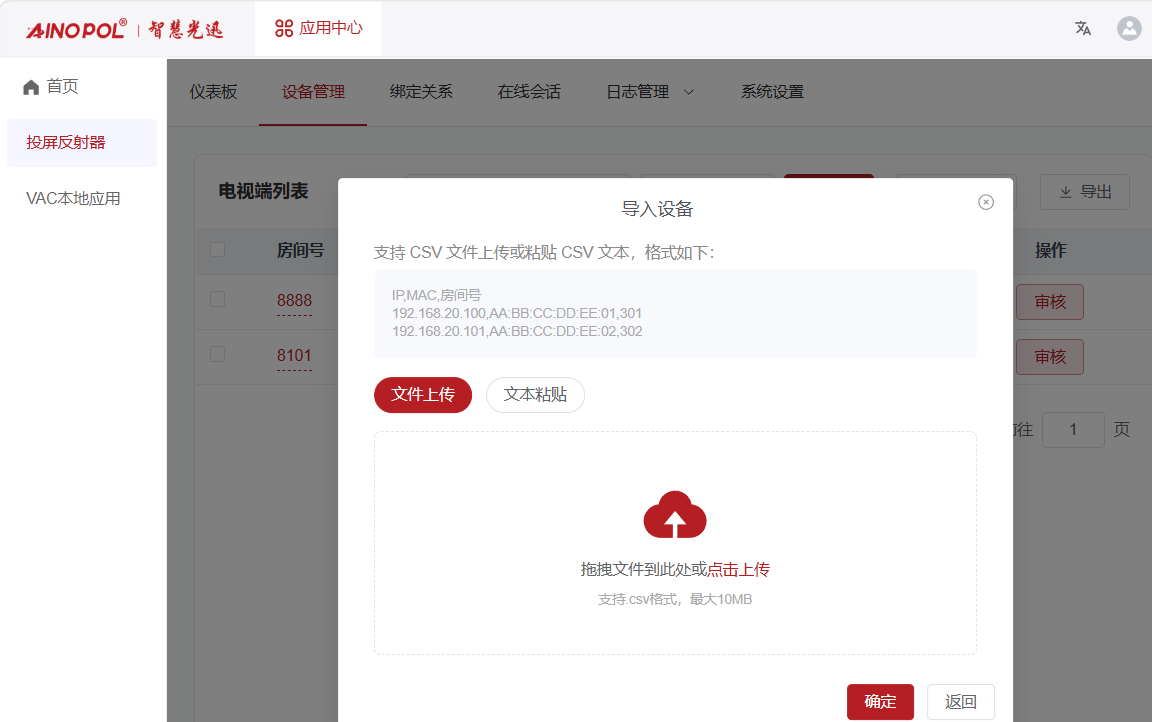

● 文件上传方式：针对大量的终端信息，我们预先编辑需要导入的excel列表，编辑好后，我们将编辑好的excel文件拖拽进去，然后点击提交即可，文件上传的添加方式如下：

![](/media/202609/a3806818ebcf42758a6932b9c8b5763d9864.png)

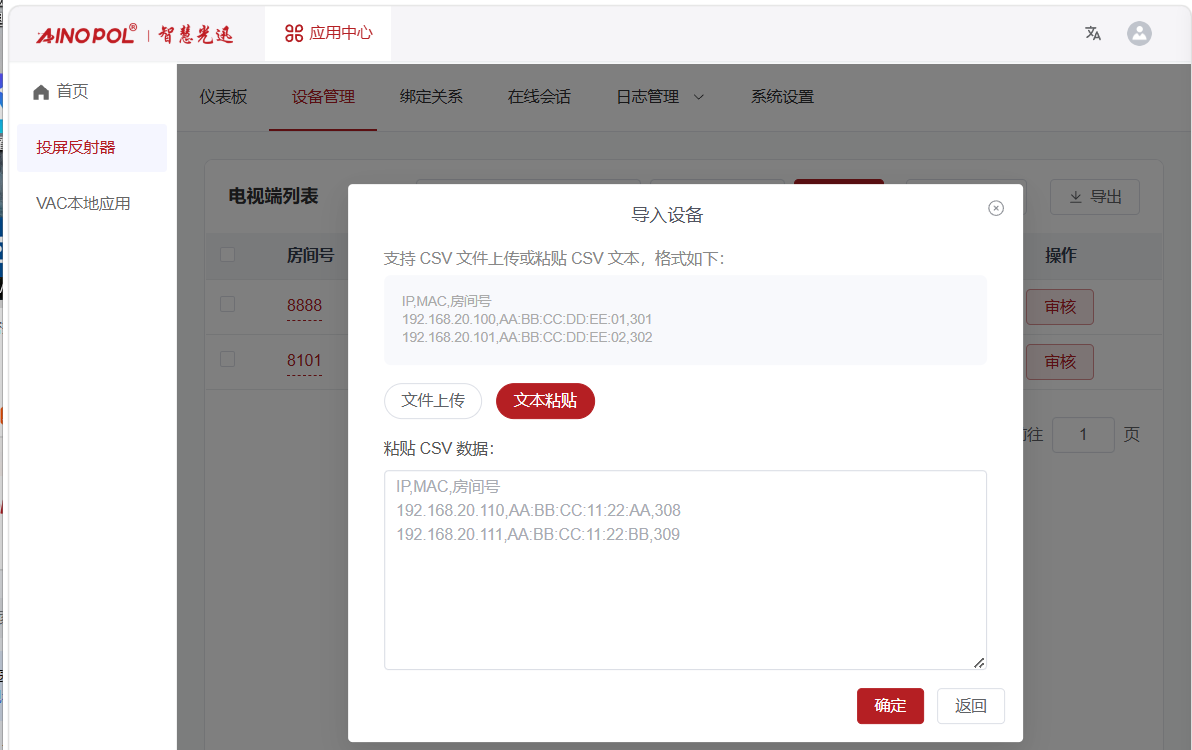

● 文本粘贴方式：针对零散的几个设备，我们去编辑excel表格显然不是很方便，此时，我们可以使用文本粘贴的方式，编辑终端电视的文本信息，然后粘贴进去，提交即可，文本删帖的添加方式如下：

![](/media/202609/f24ea9de05d6477fb1bb9b68b2863b211292.png)

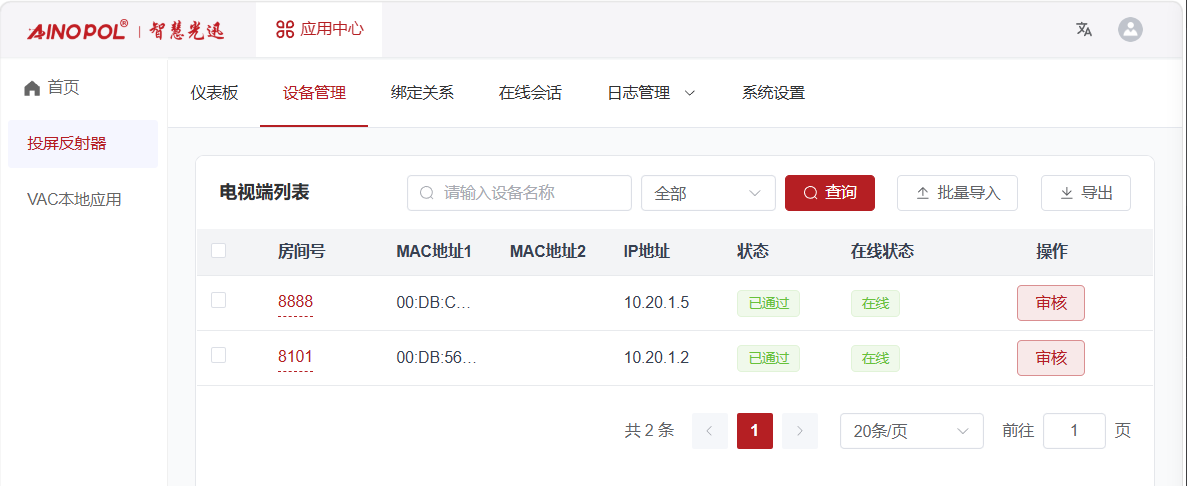

添加完成后，我们可以看到咱们添加的电视条目信息，如下图所示：

![](/media/202609/252fea727cc84758bfce85188ad5fbd81298.png)
第三部分：客户端操作，进行视频投屏

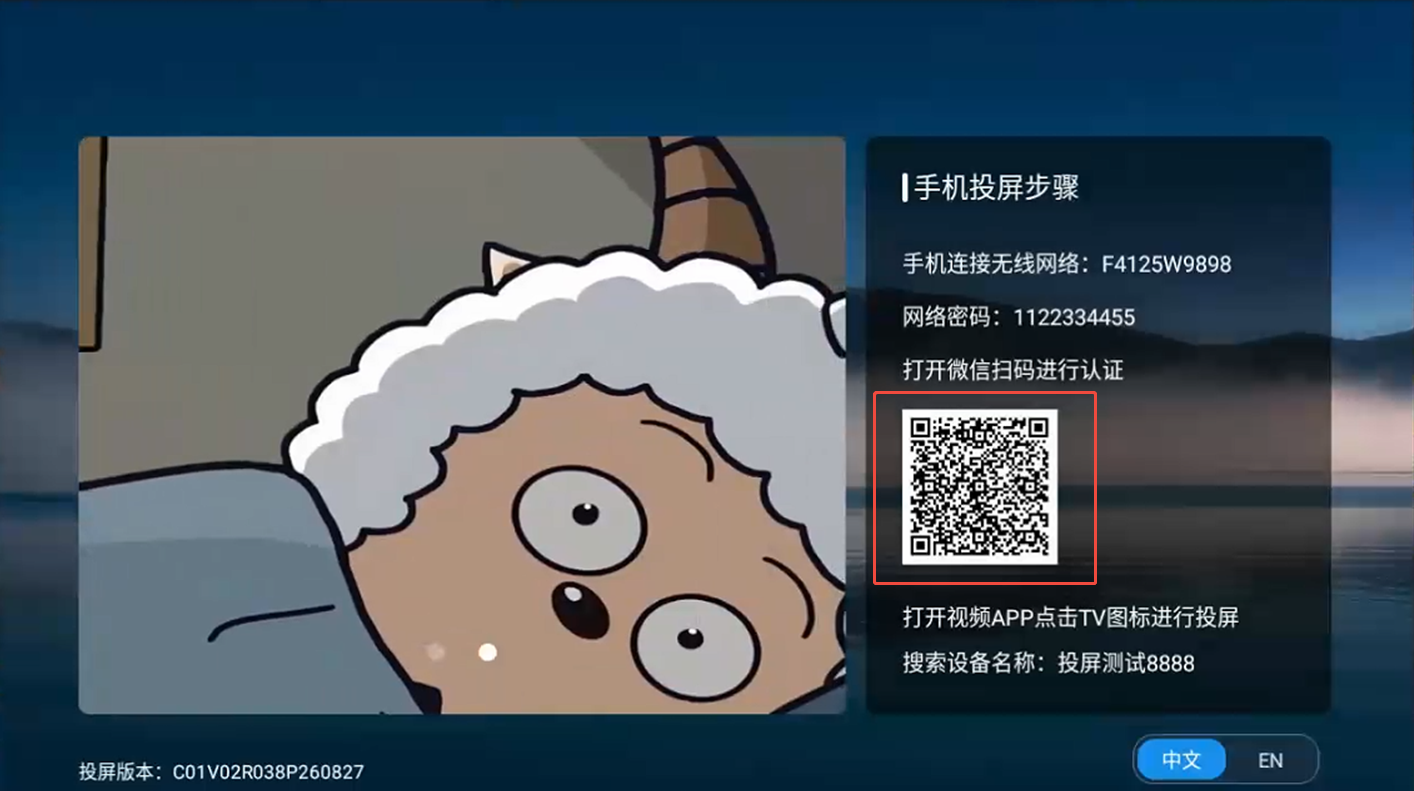

第一步：电视端首先打开私密投屏APP（注意中间的二维码，等下我们需要扫码）

![](/media/202609/d7804bc090df4a7783bdfa9197a0a1e59793.png)

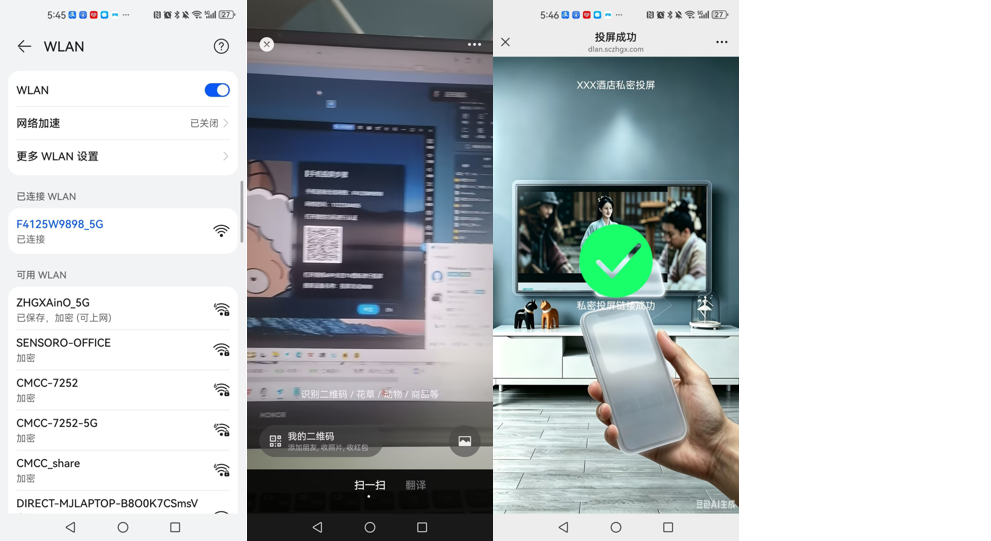

第二步：手机连接wifi，微信扫码连接
手机连接无线网络环境的wifi，连接好后，打开微信扫一扫电视端的二维码，扫码完成后，成功连接的情况下，会提示私密投屏连接成功

![](/media/202609/d314043f2feb496fb6945442a1e5d9844266.png)

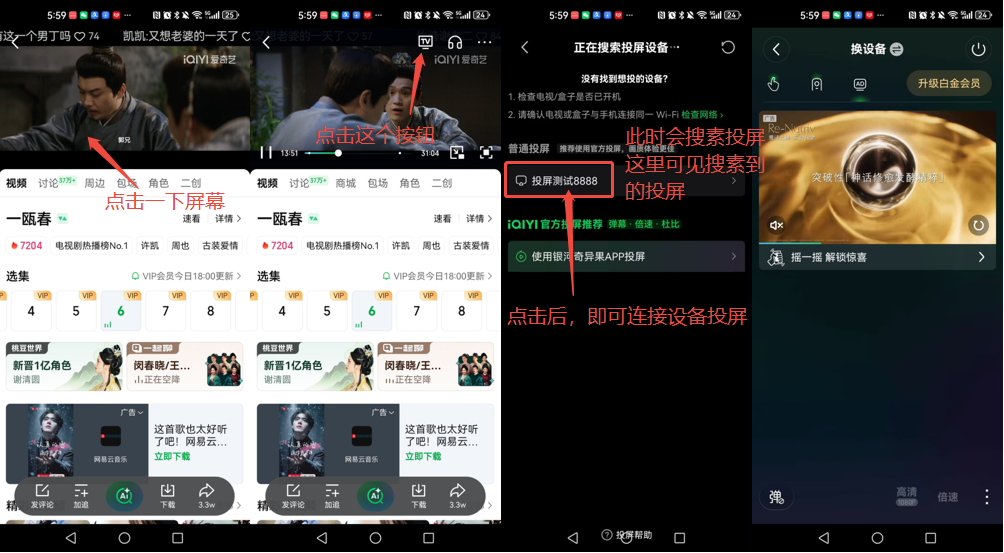

第三步：打开爱奇艺，打开需要播放的视频，点击投屏按钮搜索投屏

![](/media/202609/29f9f573e4574627a853715e1c66b62f2628.png)

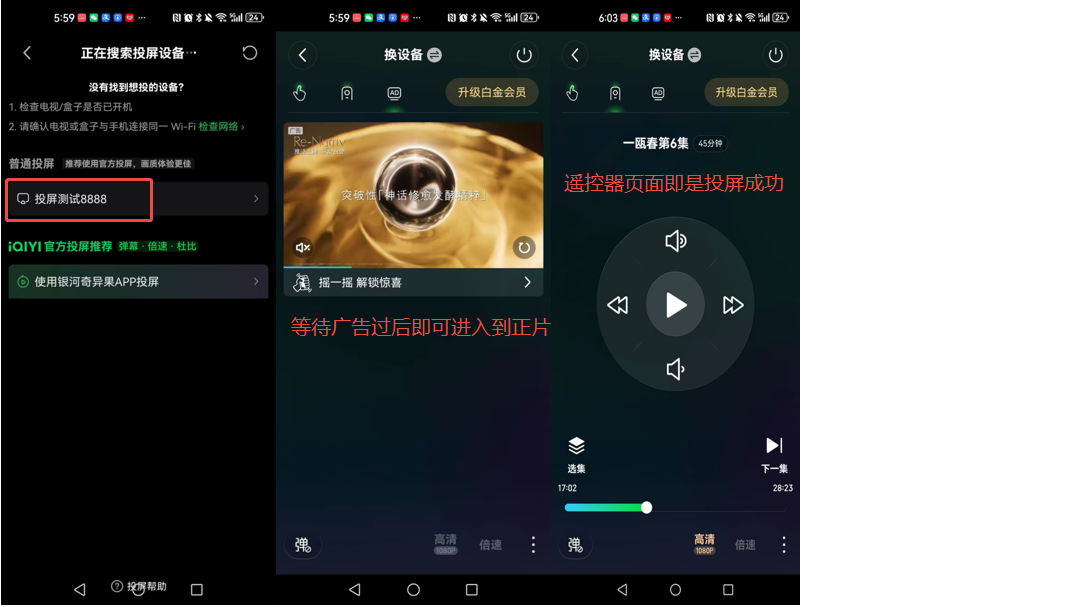

第四步，连接投屏设备，等待广告后即可正式进入投屏

![](/media/202609/a9b8cb183f1648a1932a46b75e749f7b6323.png)

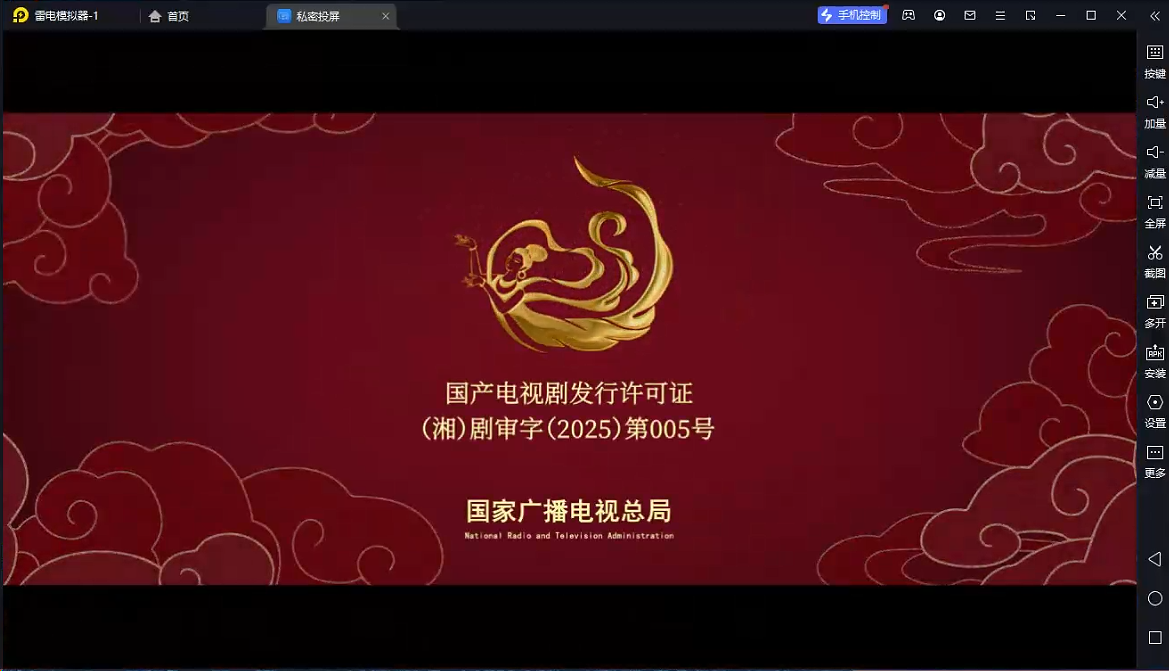

电视端的播放情况如下图所示：

![](/media/202609/a1341606c7764493a234987016ad03c34280.png)
