**POF全光组网场景化调试指南**

—— 一线实施 / 交付工程师场景化调试实操手册

文档说明：本手册面向一线实施与交付工程师，按场景梳理 POF 全光组网从设备上云、机柜布线到业务下发的完整调测流程；请结合现场设备型号与 EAAS 云端平台随文操作。

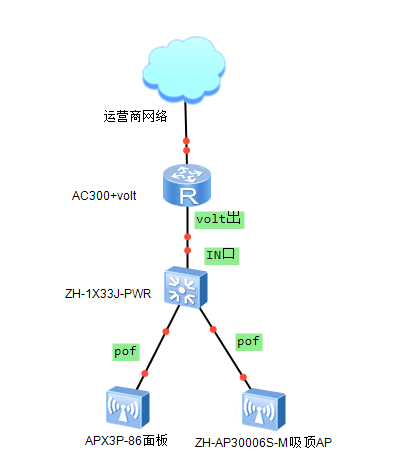

ZH\-AC300光网关（搭配ZH\-VOLT32\-1G模块）\+ ZH\-1X33J\-PWR光电复合插座 \+ ZH\-POF\-50MFC光电复合缆 \+ APX3P面板光AP \+ ZH\-AP30006S\-M吸顶光AP

![](/media/202607/20260723145033032688.png)

# 1、手机EAAS扫码上云

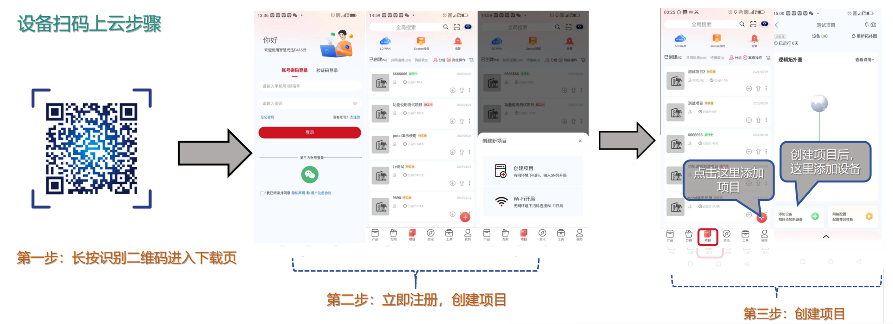

当我们的AC300\&VOLT到手后先检查设备的完整性，确保该有的硬件一件不 少，然后拿出我们的手机在应用商店下载EAAS云AP（即我们智慧光迅设备扫码上云以及云端维护平台），下载好后我们需要先注册自己的EAAS账号，以自己的手机号来注册，注意，创建项目的人为主账号，拥有项目的分享，移交，以及设备解绑等主要权限，被分享的人无以上权限，接下来我们根据下图步骤操作项目的创建、设备的绑定，若遇到问题则可以联系技术人员去做对应的技术处理![](/media/202607/20260723145033040541.png)

项目创建后可以分享给别人，让多人一起将设备扫码上云，具体步骤如下：

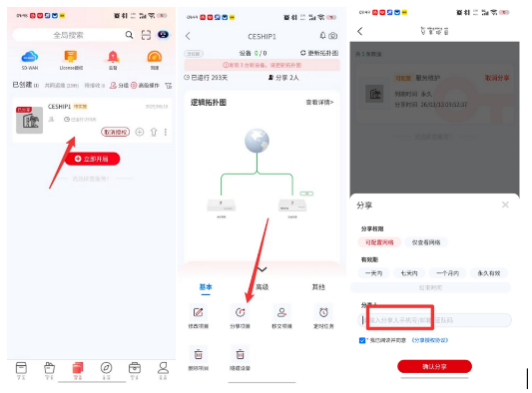

点进项目，下拉箭头找到分享项目，点击分享项目输入被分享人的手机号，注意被分享的人也要下载EAAS云APP并注册了账号的 ，且AP的名称以安装点位命名，需要注册电话号码的AP则以电话号码命名

![](/media/202607/20260723145033045660.png)

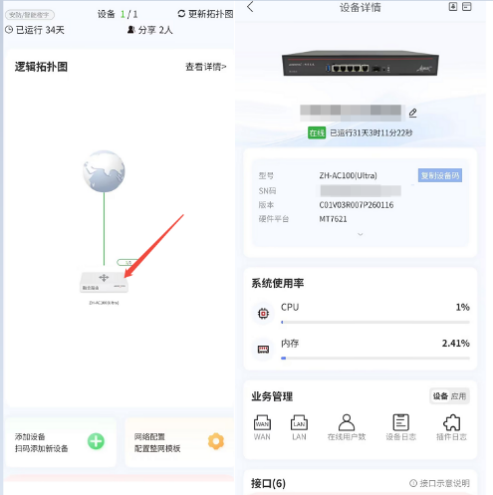

手机云EAAS查看已添加设备，并远程设备进行管理

![](/media/202607/20260723145033050141.png)

# 2、电脑网页版EAAS上云

网页云EAAS（支持win系统）链接：<https://ztv.zhgxnet.cn/EAAS>
网页云EAAS创建项目：

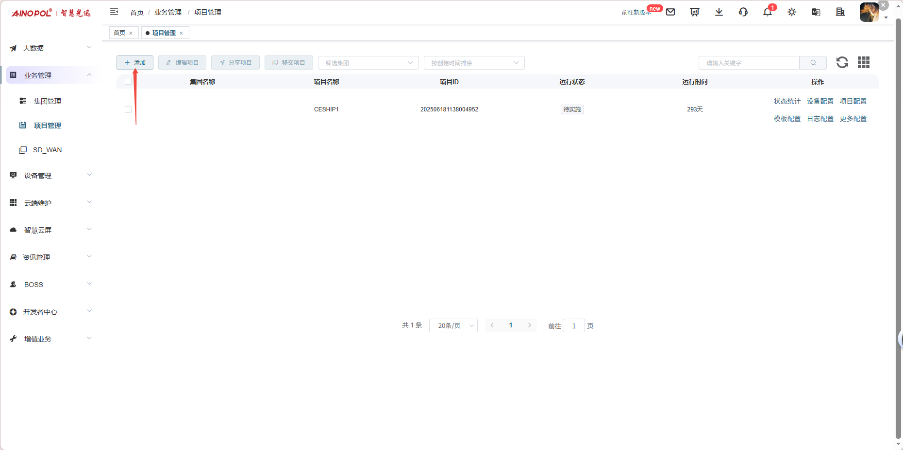

点击业务管理—项目管理，点击添加按钮：

![](/media/202607/20260723145033054824.png)

![](/media/202607/20260723145033062693.png)

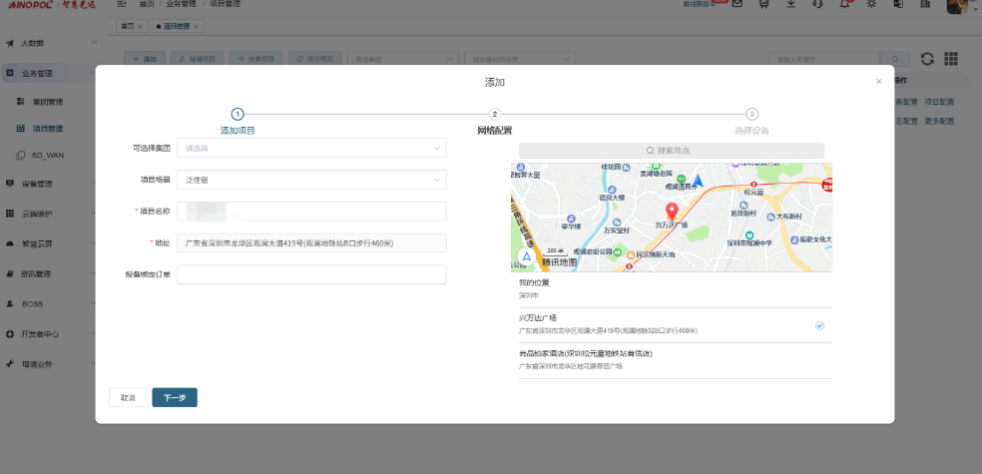

填写项目名称（必填）、我的位置（必填）、网络配置（非必填）、选择设备（非必填）； 点击完成

![](/media/202607/20260723145033067459.png)

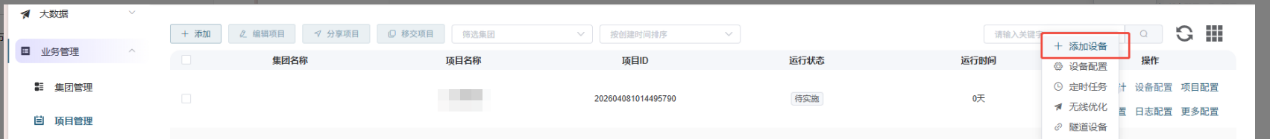

网页云EAAS添加设备：点击设备配置—添加设备

![](/media/202607/20260723145033072064.png)

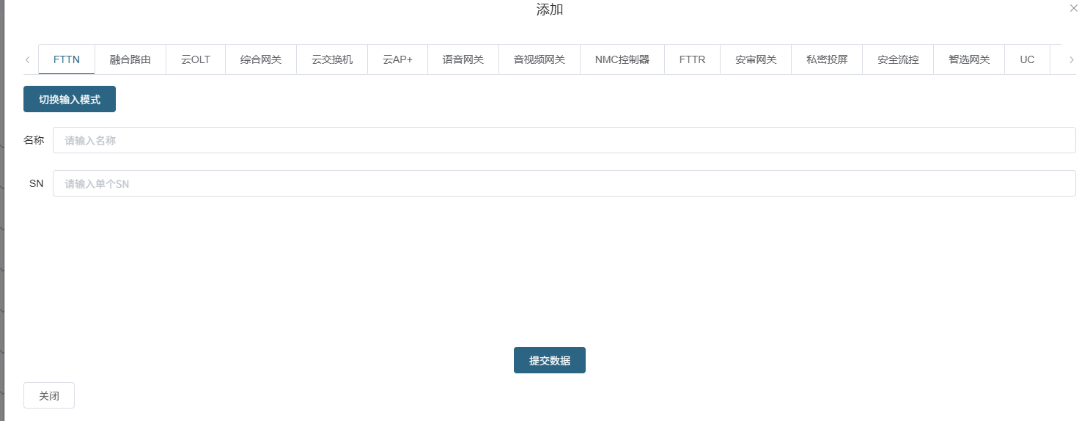

填写对应的设备编号，点击提交数据即可，注意AP最好以安装的点位命名

![](/media/202607/20260723145033077695.png)

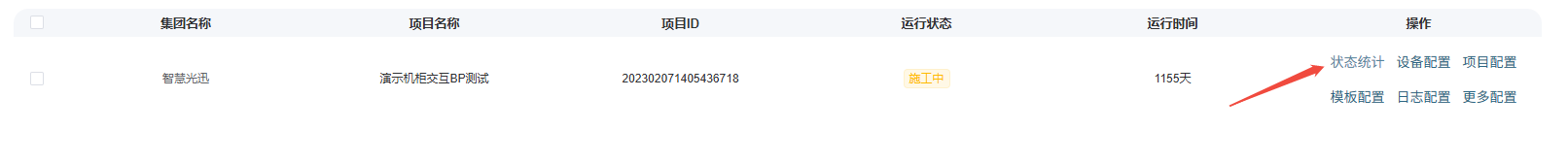

网页云EAAS查看已添加设备，并进行管理:点击业务管理—项目管理—状态统计

![](/media/202607/20260723145033083220.png)

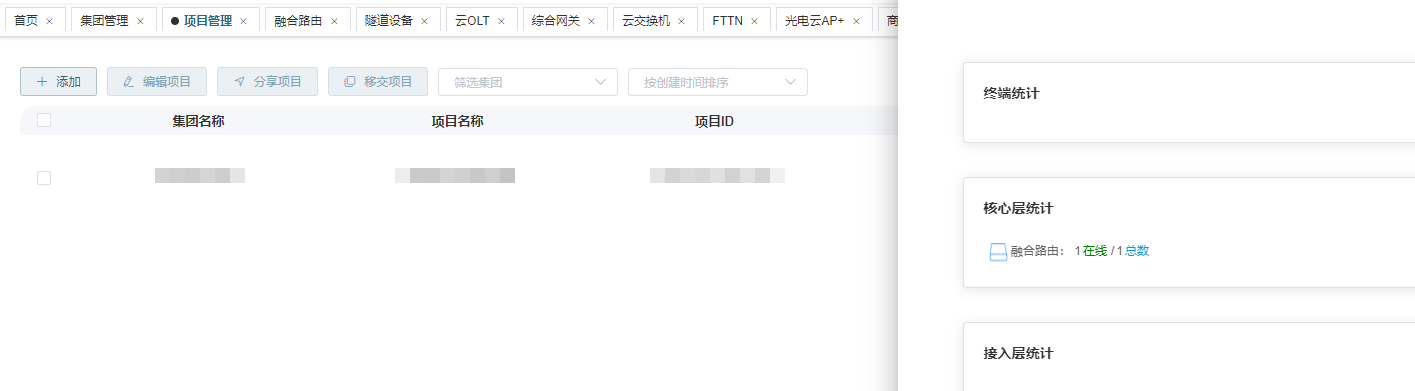

设备全部上云后正常状态显示截图如下所示

![](/media/202607/20260723145033087501.png)

# 3、设备上架说明

（1）、将网络设备根据流量走向，从上到下进行设备安装，方便后期运维排查问题
（2）、两台设备之间至少空余1U，以保证设备的散热
（3）、布置网线时，网线长度需大于1米，短于100米。
（4）、强弱电布线时至少保持10cm以上，减少弱电网络传输时的干扰
（5）、设备安装时一定要布置地线，以减少网络未接地造成的干扰
（6）、光纤布线时要注意不要过度弯折，尽量使用魔术贴进行理线避免光纤折损
（7）、分光时切记分光均匀，光过强（不宜高于\-10DB）、光过弱（不宜低于\-25DB）、光差值过大（同一个PON下ONU接收的光值不超过10DB）都容易导致网络不稳定

# 4、机房接线示意图

![](/media/202607/82e48470b9504a769760ac6988146e156403.png)

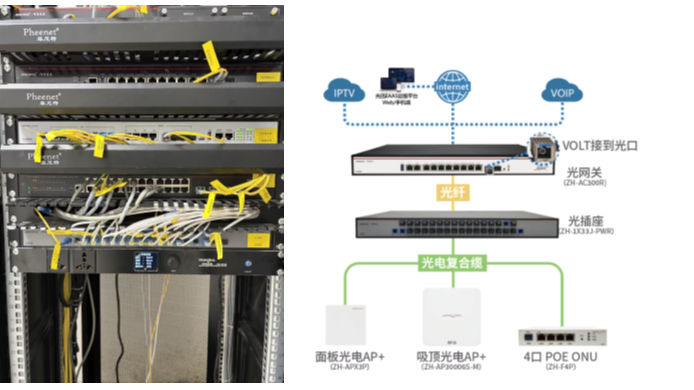

图：机房机柜整体布线

![](/media/202607/82701c5b1be442d78c83274ab10448ca1762.png)

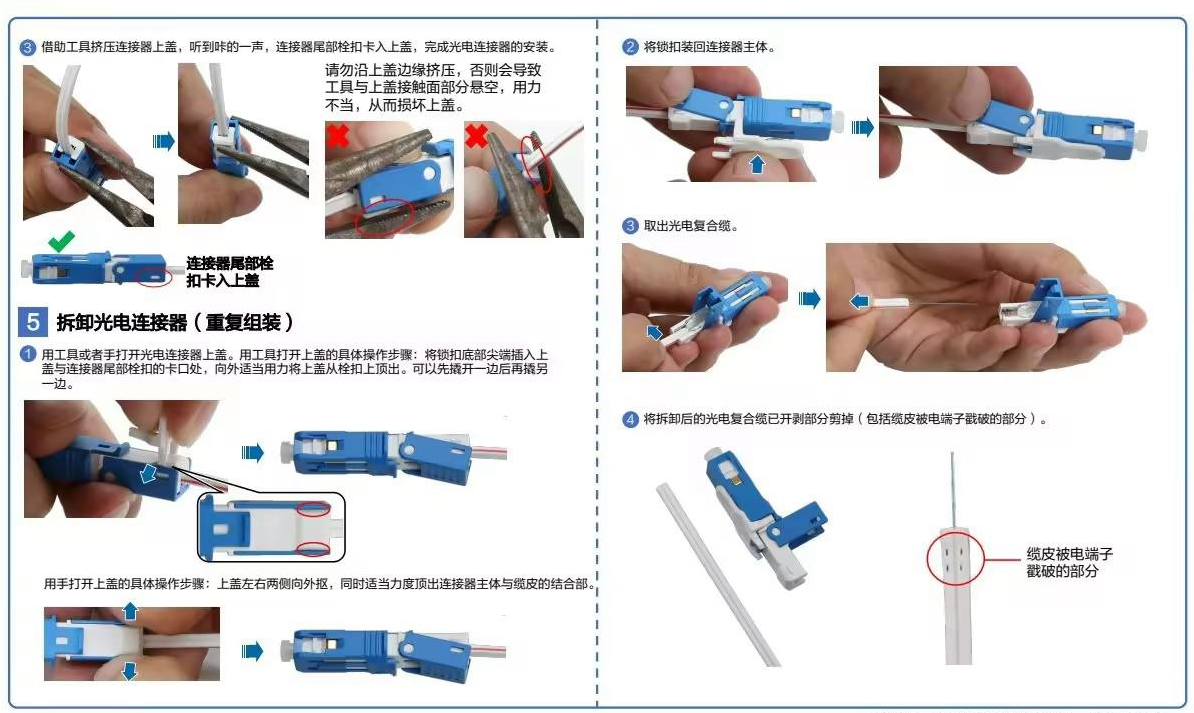

图：光电复合缆重新制作方法示意图

# 5、末端光AP设备安装

## ZH\-AP30006S\-M吸顶光AP安装

![](/media/202607/6d1277409ac8471d906c45a2ef41e1624380.png)

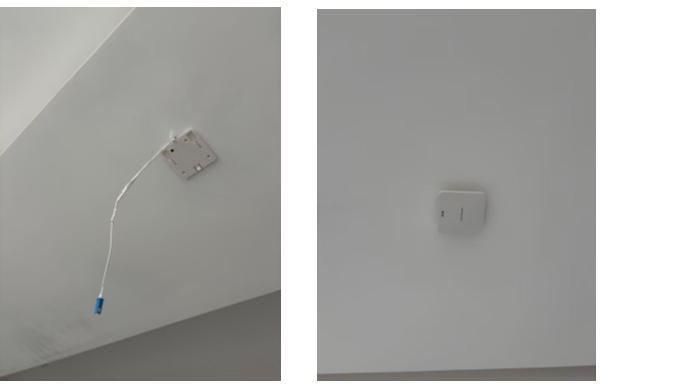

左图：ZH\-AP30006S\-M吸顶AP吊顶布线安装

右图：ZH\-AP30006S\-M吸顶AP安装成品效果

吊顶内固定吸顶AP底座，将POF光电复合缆引入设备光口，固定好盘留光纤后扣合吸顶外壳。

## APX3P面板光AP安装

![](/media/202607/cc8af8dea69247039f7d670654cb63807544.png)

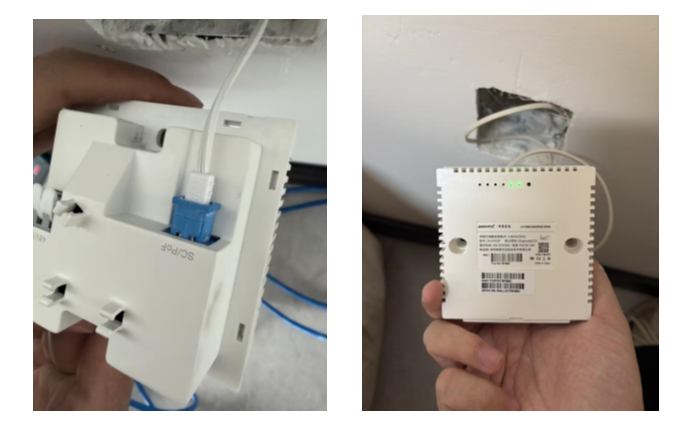

左图：APX3P面板AP SC/POF光纤接口

右图：APX3P面板AP正常上线指示灯状态

将POF光纤接头插入面板AP的SC/POF光口，扣合面板至墙面底盒。通电后指示灯正常亮起，代表光路连通，等待自动注册上线。

# 6、软件统一调测流程

## 1、融合路由调试上网

第一步：电脑接到融合路由的LAN1口，自动获取IPv 4的地址，根据获取的地址网页访问网关，进入路由的登入界面，输入默认密码\*\*\*\*\*\*\*进入路由的主页，接口设置\-\-LAN设置，设置LAN口，设置内网IP以及掩码（默认IP地址为10\.8\.8\.1\.掩码为255\.255\.252\.0）

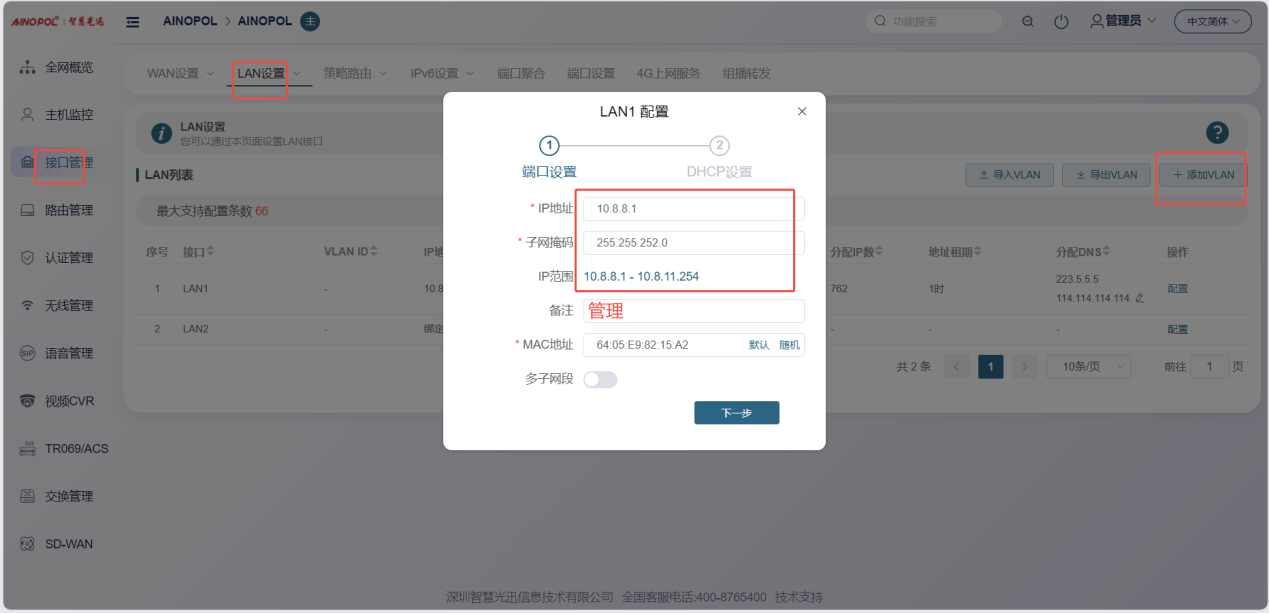

点击接口管理—LAN设置—配置IP

![138257c79163487d95855a8ecb9b0fef7443](/media/202607/20260723145033123232.png)

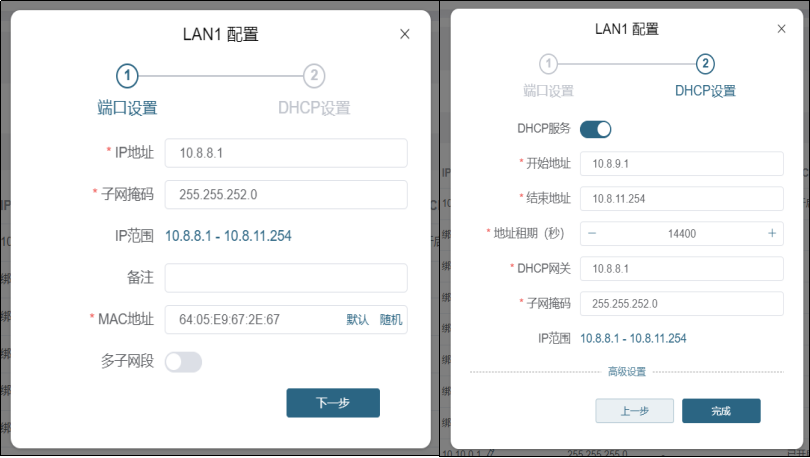

第二步：设置端口IP、掩码、DHCP地址池以及地址租期（保留10\.8\.8\.X段做为管理设备的静态IP），注意一定要下拉高级设置将DNS改为外网提供的DNS，没有的话填223\.5\.5\.5，114\.114\.114\.114

![20b78d8ac2c445bd94ae78b715bdd3e17315](/media/202607/20260723145033127707.png)

第三步：WAN口的分配

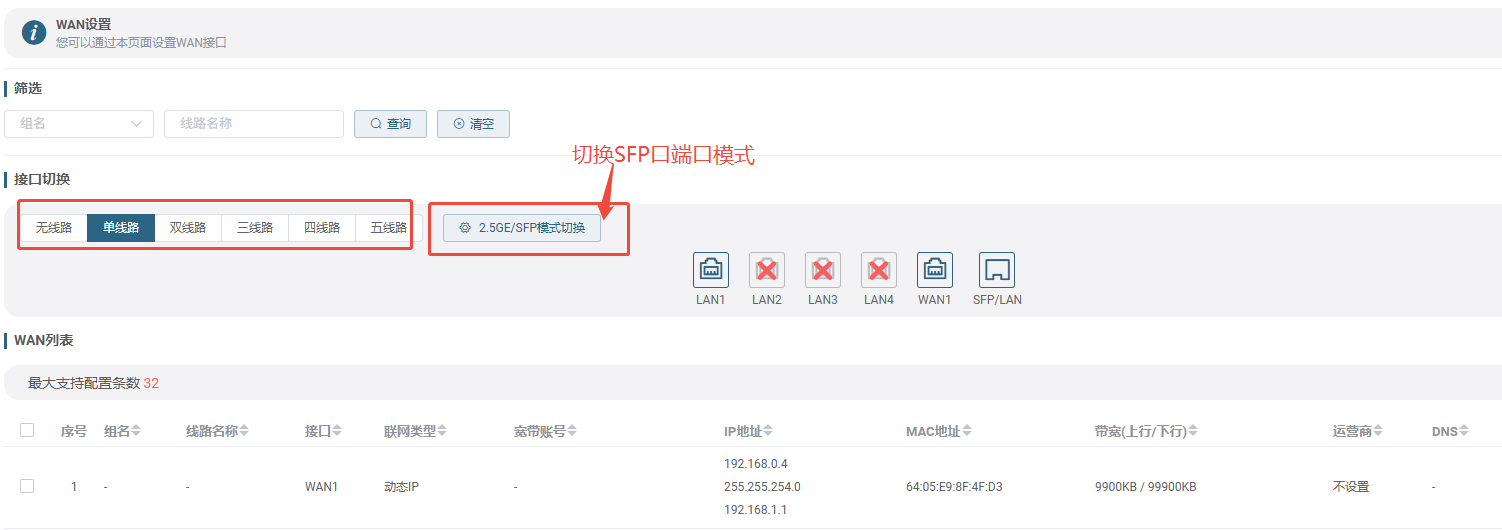

点击接口管理—接口设置，根据需求进行WAN口的分配（选择线路模式），SFP口一定要是LAN口，注意更改后需要点保存才会生效。

![](/media/202607/20260723145033132511.png)

第四步：设置WAN口，选择上网类型，进行外网的接入

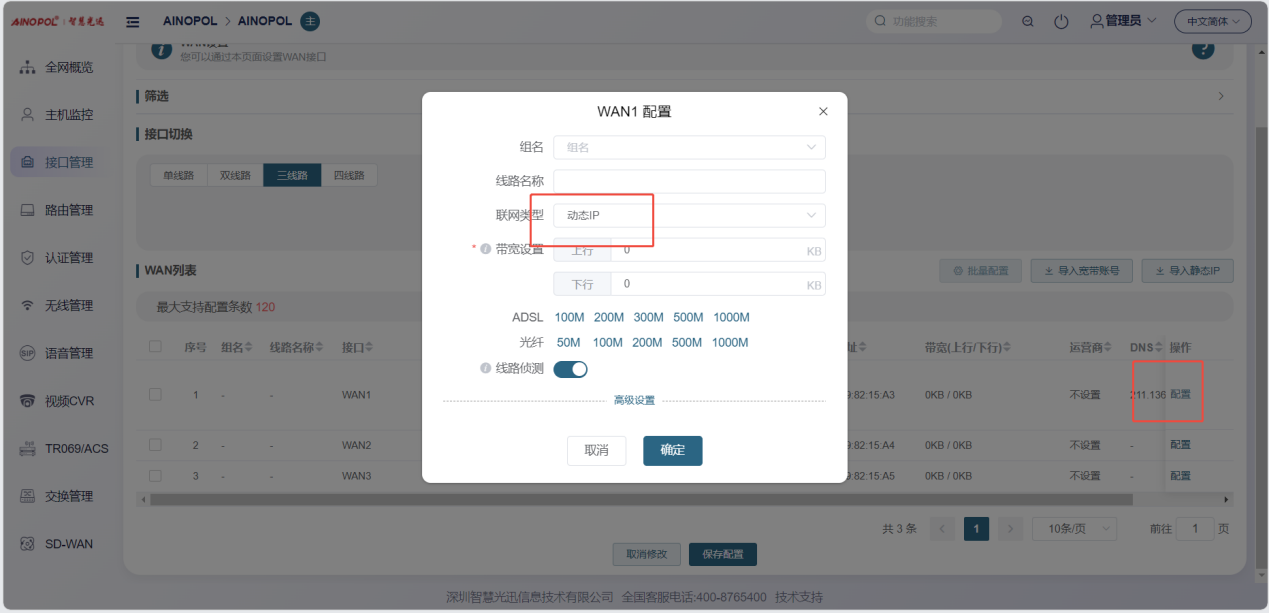

点击接口管理—WAN设置—WAN设置，点击右侧配置按钮，根据运营商所给的外网接入类型选择对应情况并填写对应信息

![a654f0a7d0b74899b5901259870ee3512431](/media/202607/20260723145033136902.png)

## 2、融合路由内网规划

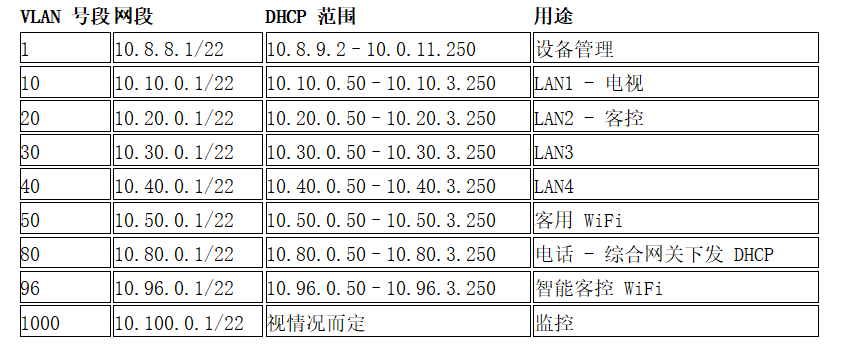

第一步：业务网络规划 \| 业务网络规划举例

![94440eb7ec114ef48d533ae2b4ab1f636404](/media/202607/20260723145033141545.png)

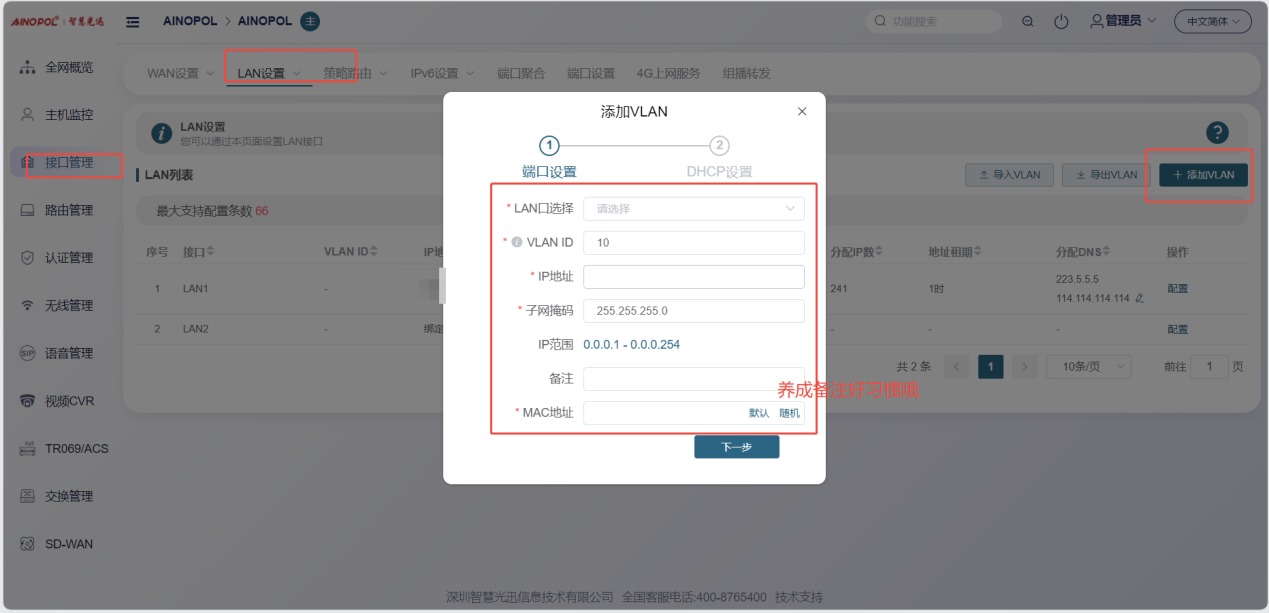

第二步：针对规划的网段创建对应的VLAN

![d0a776ea8678479685697fa0061043c92604](/media/202607/20260723145033147205.png)

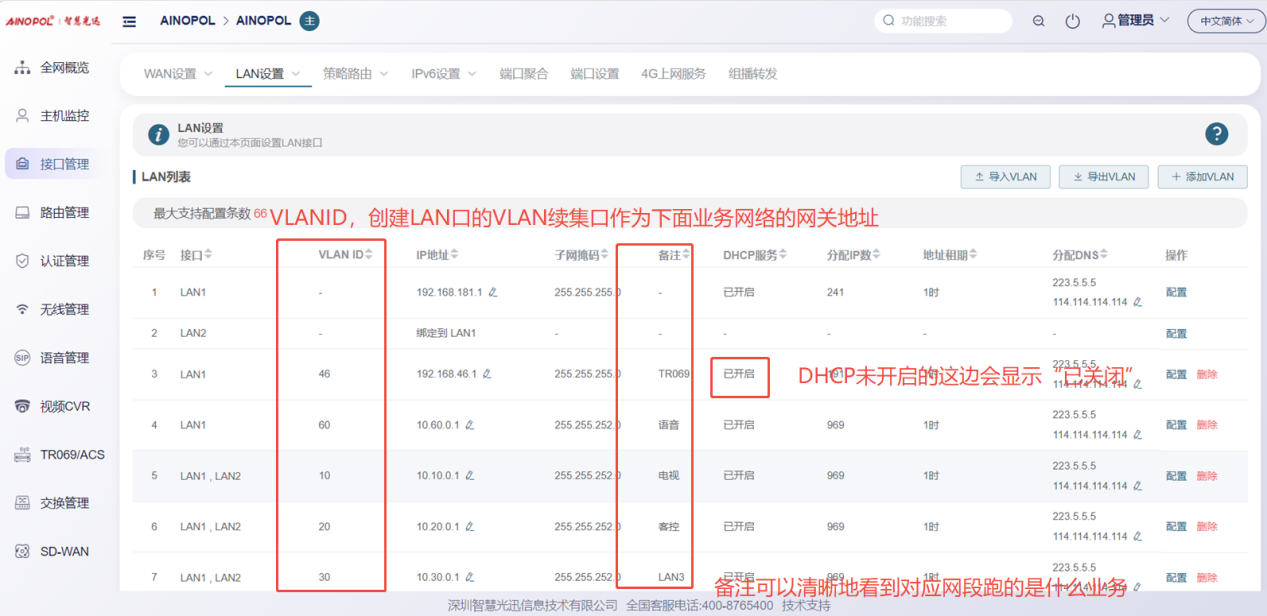

第三步：针对详细的业务规划依次创建，创建完成的详细截图如下所示：

![4e2b54dbfe0e4ee69ff7c5b9a6905abe6824](/media/202607/20260723145033152887.png)

## 3、VOLT调试

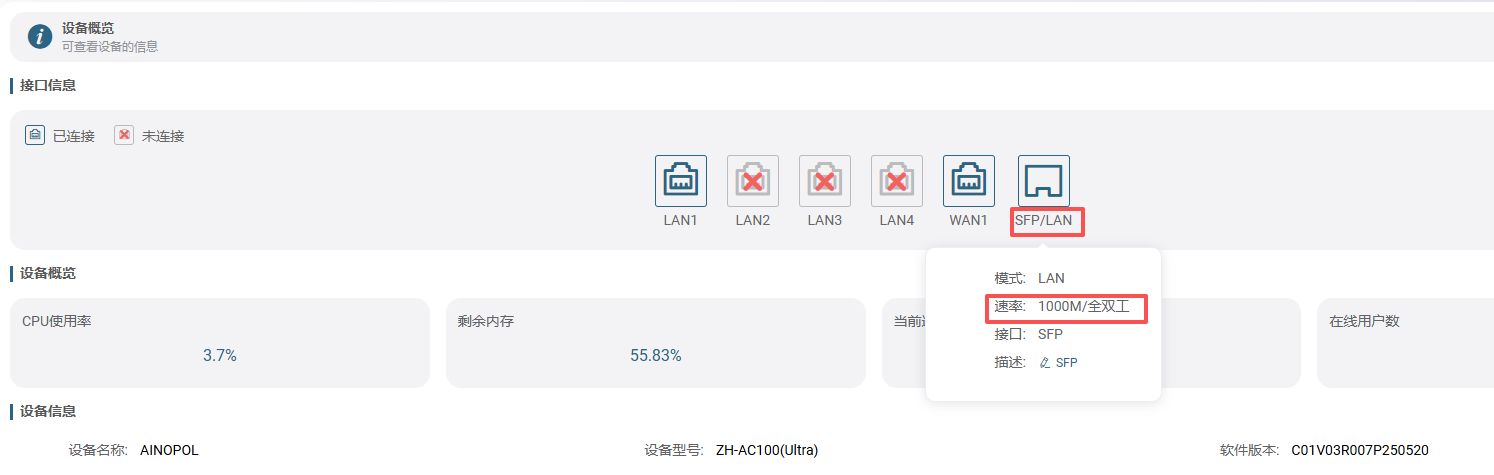

第一步：VOLT接到路由的SFP口（光口）进入路由查看是否显示已接线，显示已接线后则可以正常使用了，注意这里使用的VOLT是1G的

![](/media/202607/20260723145033157752.png)

第二步：下联AP接入看注册情况，

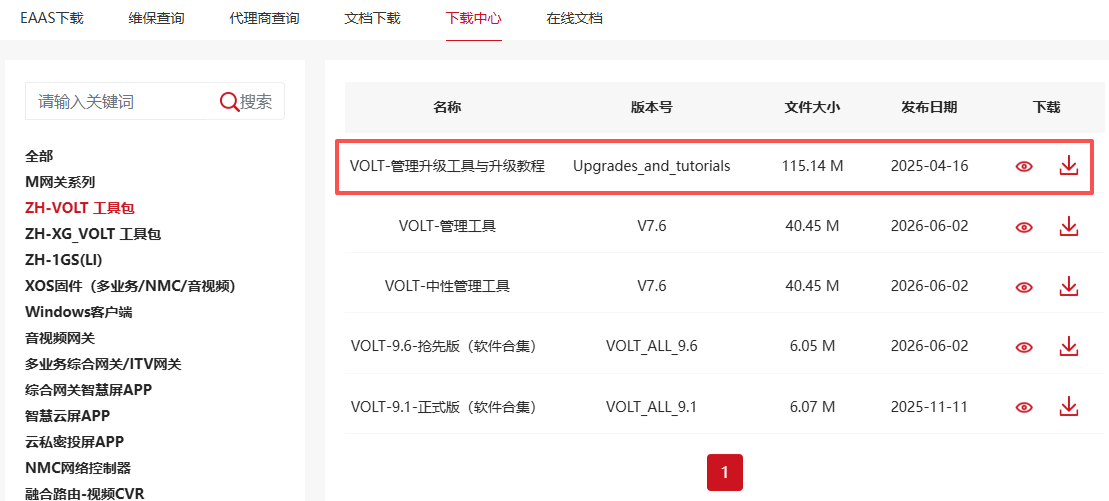

到官网下载对应版本的VOLT管理工具和版本，电脑并安装wireshark抓包软件
版本建议使用正式版

![](/media/202607/20260723145033162097.png)

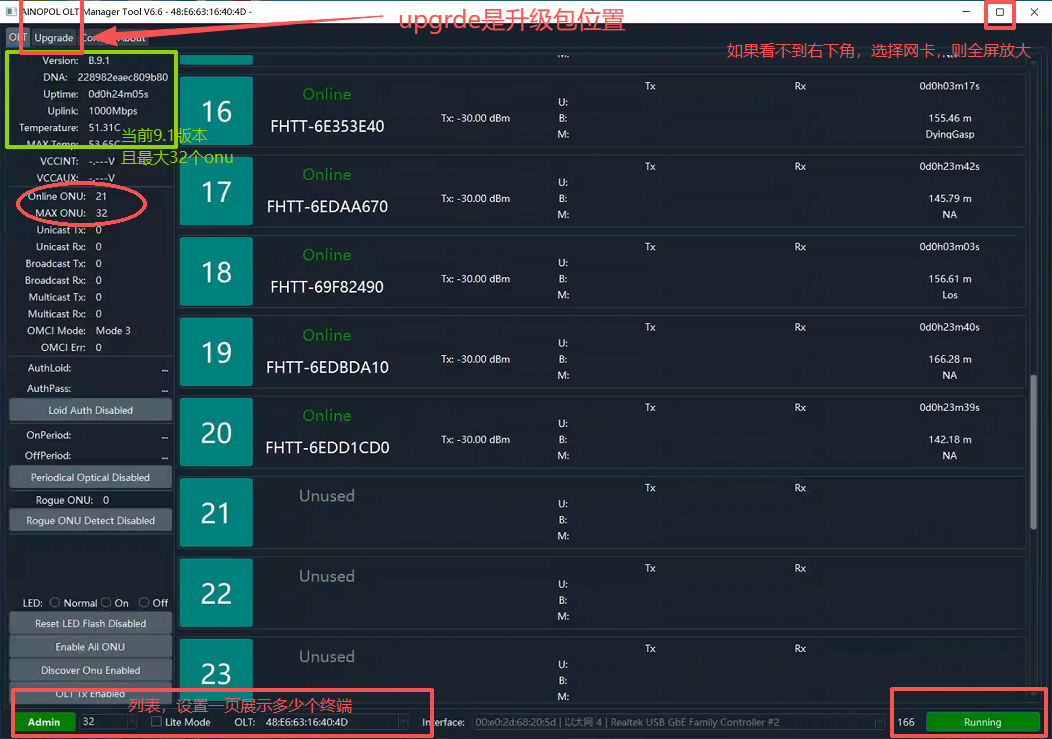

电脑网线接和模块在同一个vlan下，能实现网络互通
（选择本地网卡，链接交换机的网卡，然后右下角运行起来，保持Running状态）

![](/media/202607/20260723145033166500.png)

注意：2\.5G只有光口设备“支持强制2\.5G速率”才可以UP起来，注意注意！！

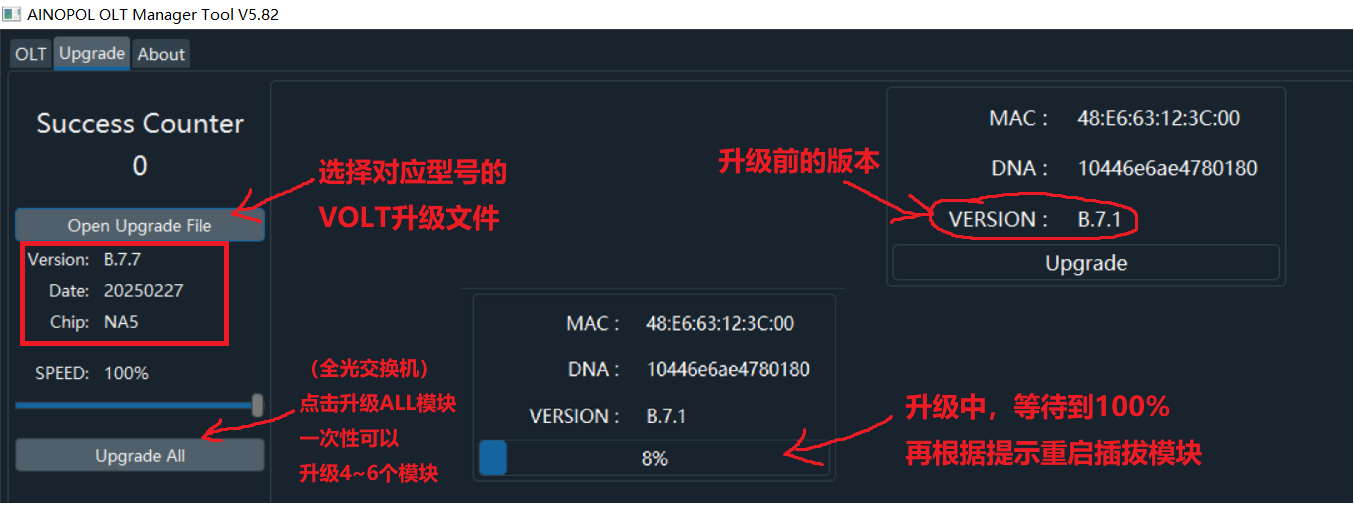

如果需要升级，选择对应的文件进行升级![d0bec21e72a6442a98e3c57aa99eec196189](/media/202607/20260723145033171521.png)

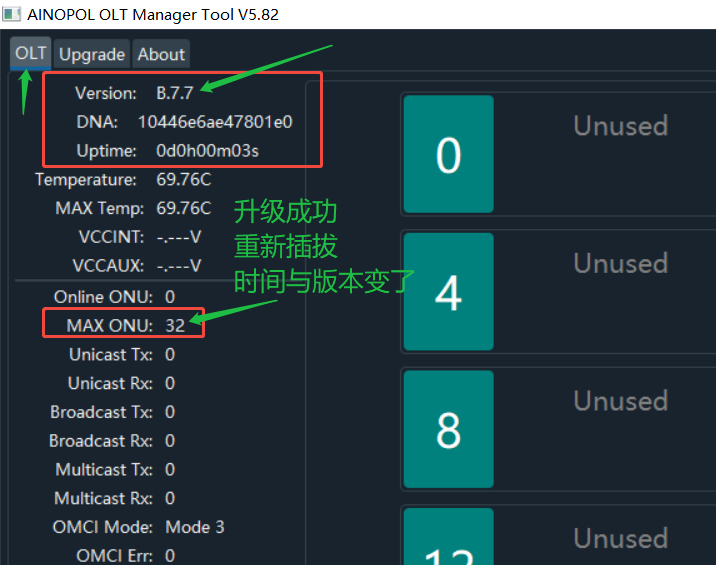

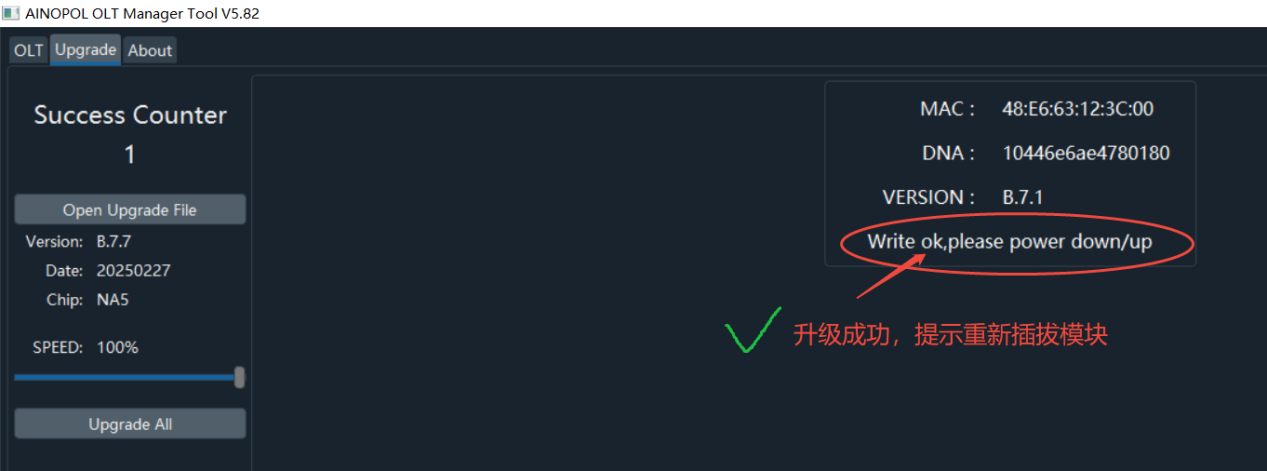

提示升级成功后，需要插拔一下模块， 然后重新看运行时间与版本变化（升级过程中，请勿电脑高负载运行网卡松动，升级过程等待，不要关闭软件）![99ac69a2ca2845b8b01a1d15a3e574d23269](/media/202607/20260723145033177239.png)
![b46108a6e969434b9274681a541e8fd46704](/media/202607/20260723145033181992.png)

# 7、业务部署

## 1、云端下发业务

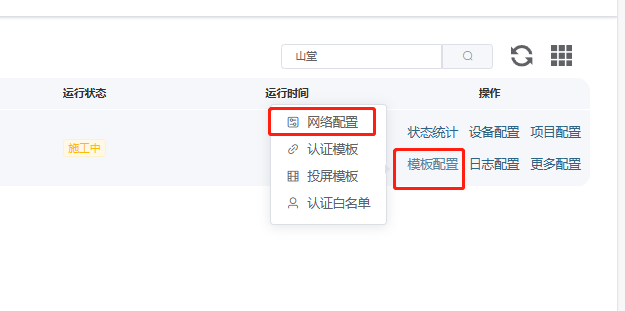

#### 第一步：EAAS云端添加业务配置模板

![7628a9afa73a48249d097e19100749cb2752](/media/202607/20260723145033187768.png)

#### 第二步：模板配置详情

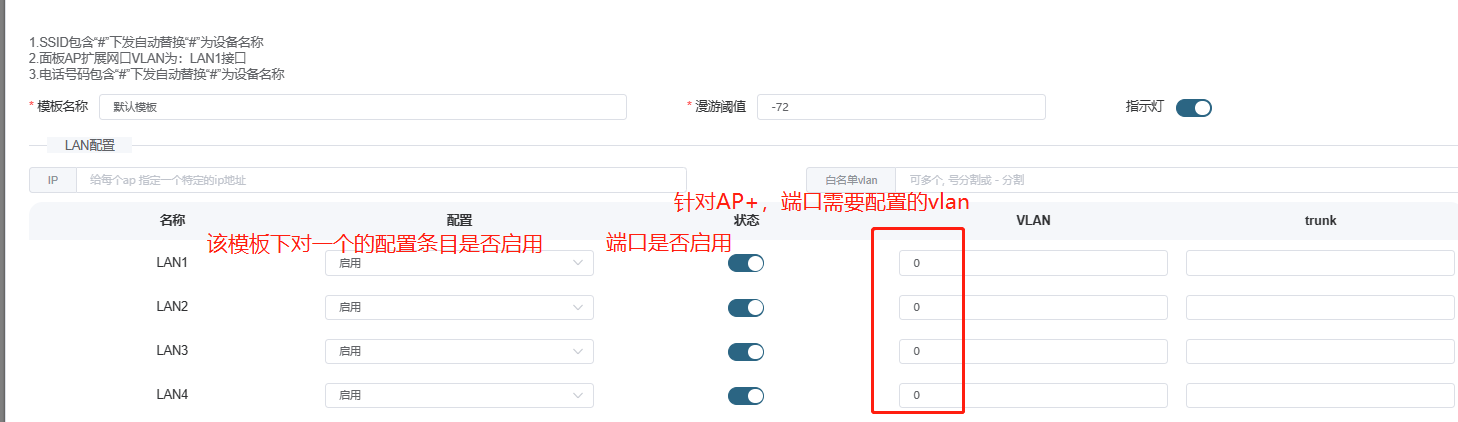

![5b7e28f3938d468a82aa798a1e2c8ccd5843](/media/202607/20260723145033192542.png)

#### 第三步：业务网络部署 \| 网络终端设备的配置与管控
（1）编辑WiFi名称：设置SSID

![c49b0df6307b49978450d73a76a473da3081 (1)](/media/202607/20260723145033213564.png)

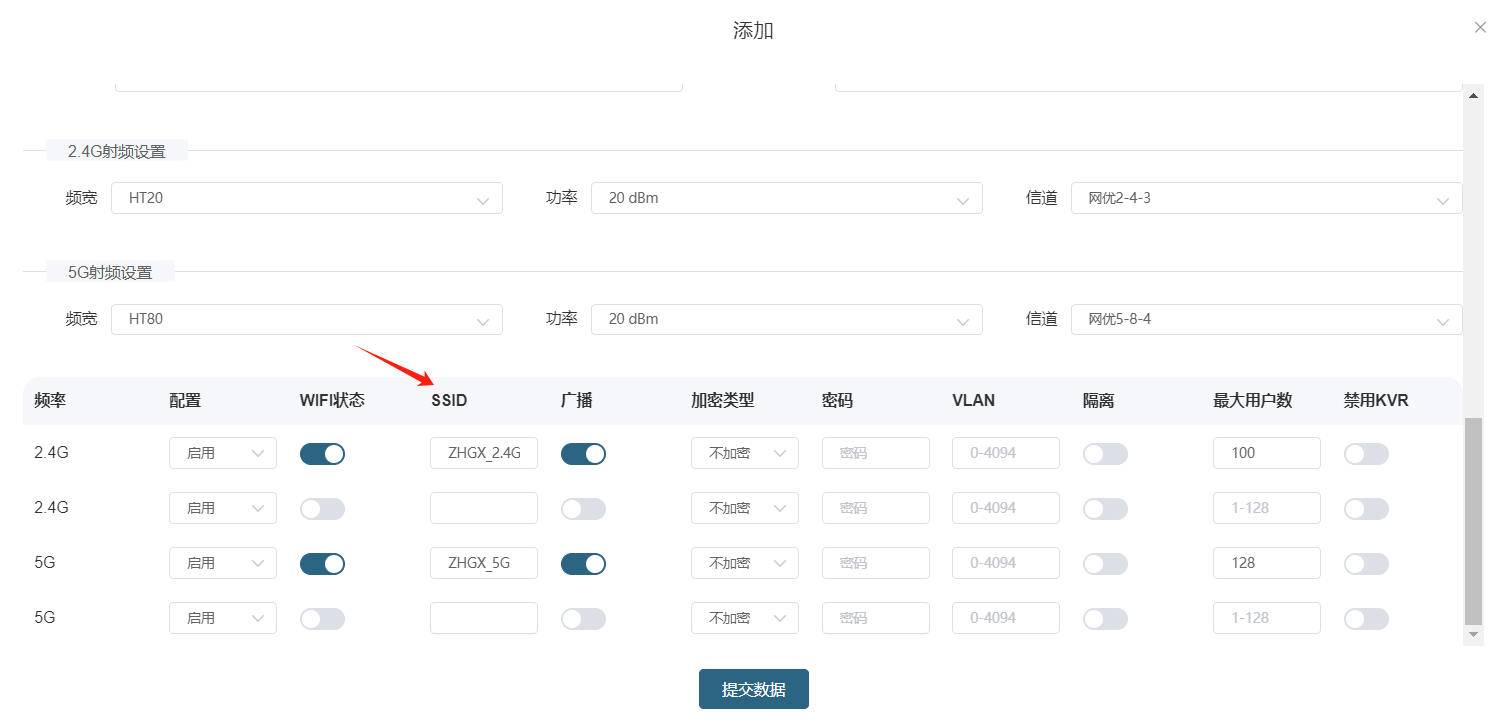

1. 选择WiFi是否隐藏：关闭广播即可隐藏WiFi

![c49b0df6307b49978450d73a76a473da3081](/media/202607/20260723145033218385.png)

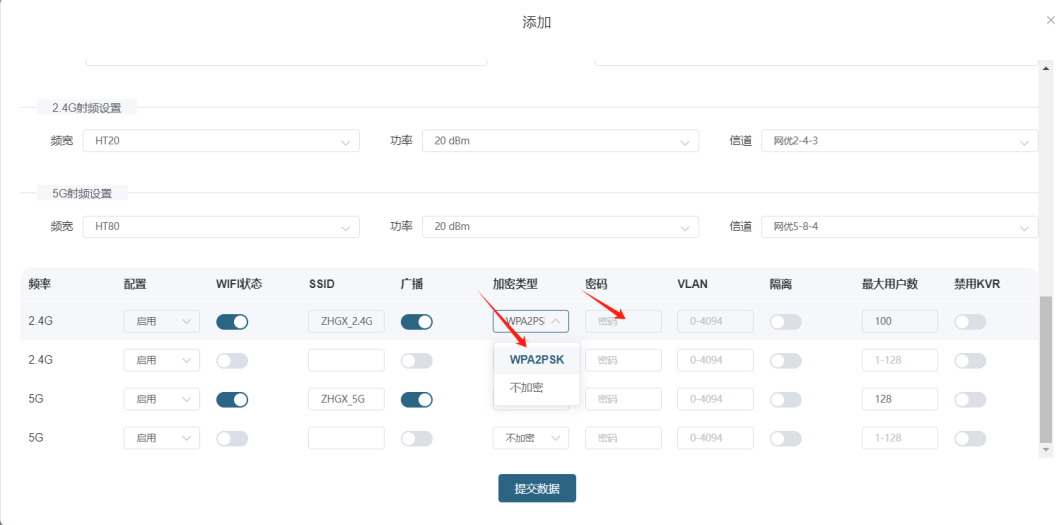

2. 设置WiFi密码：选择加密类型WPA2PSK即可设置WiFi密码
 ![a4bbdb58bfe64e498bc6bd660cffe0c79227 (1)](/media/202607/20260723145033224431.png)

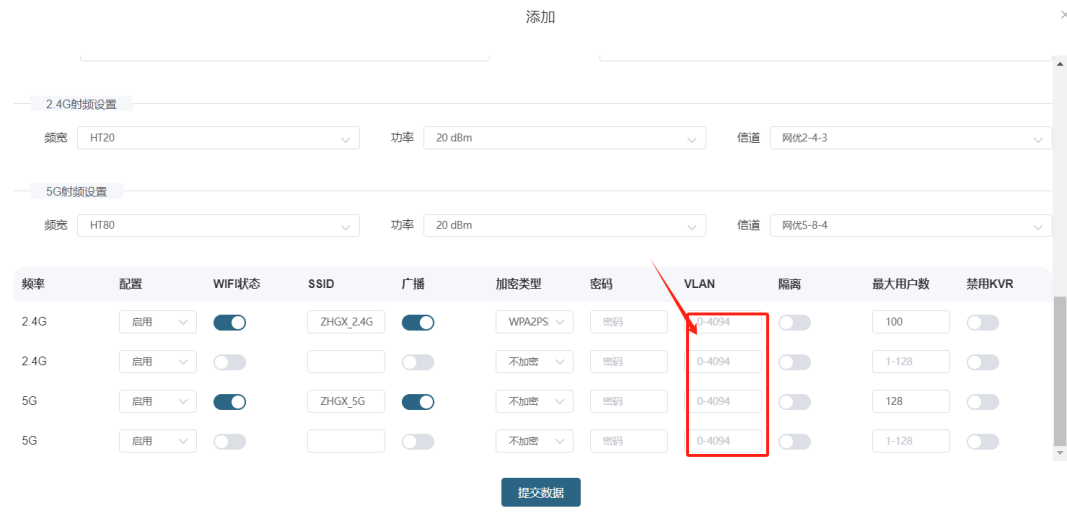

3. 设置WiFi VLAN(默认设置VLAN50（客用WIFI）)

![1efc45b7bb314d84a05bac1d8f56a3864426](/media/202607/20260723145033230747.png)

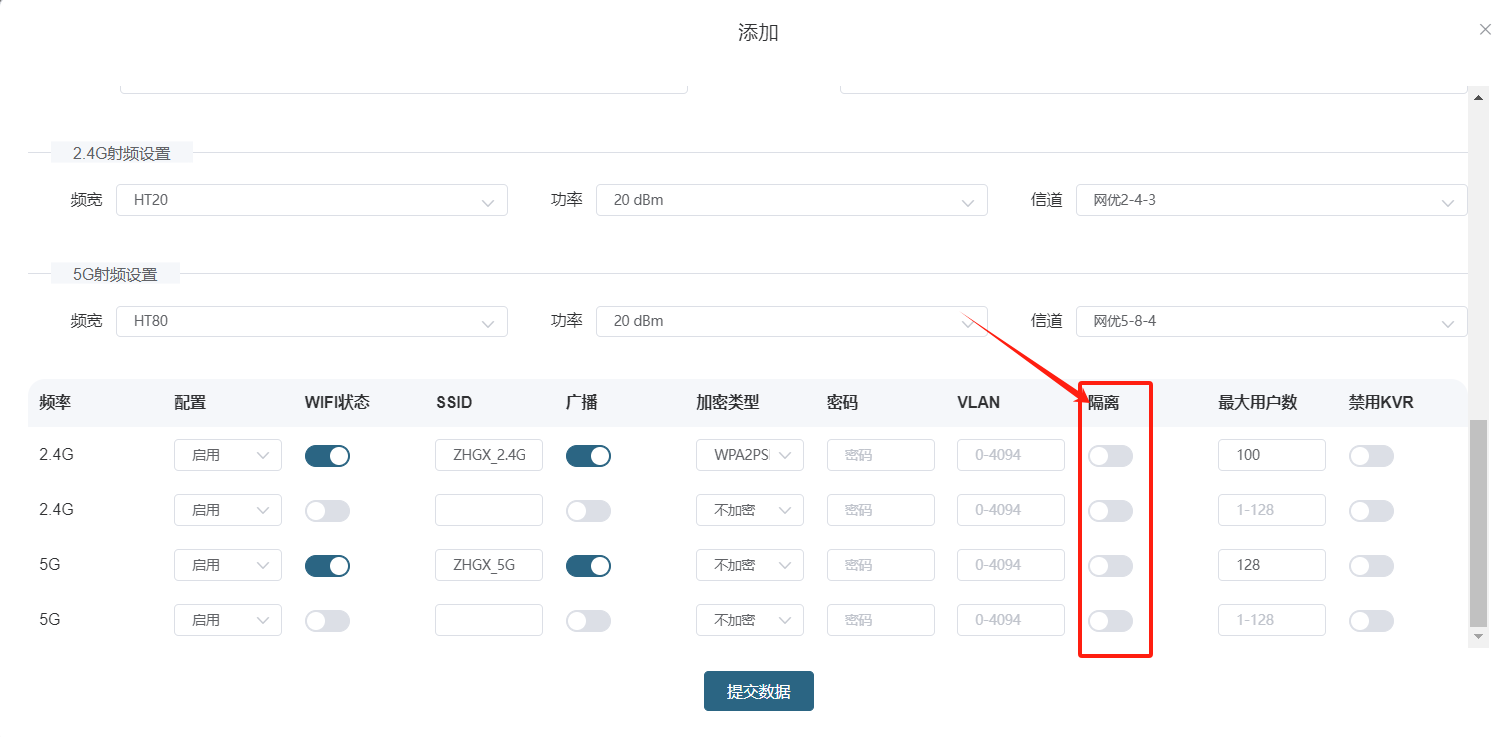

4. 隔离：默认关闭

![31112393e8ca42ae94096b5189cf1e5c2786](/media/202607/20260723145033236848.png)

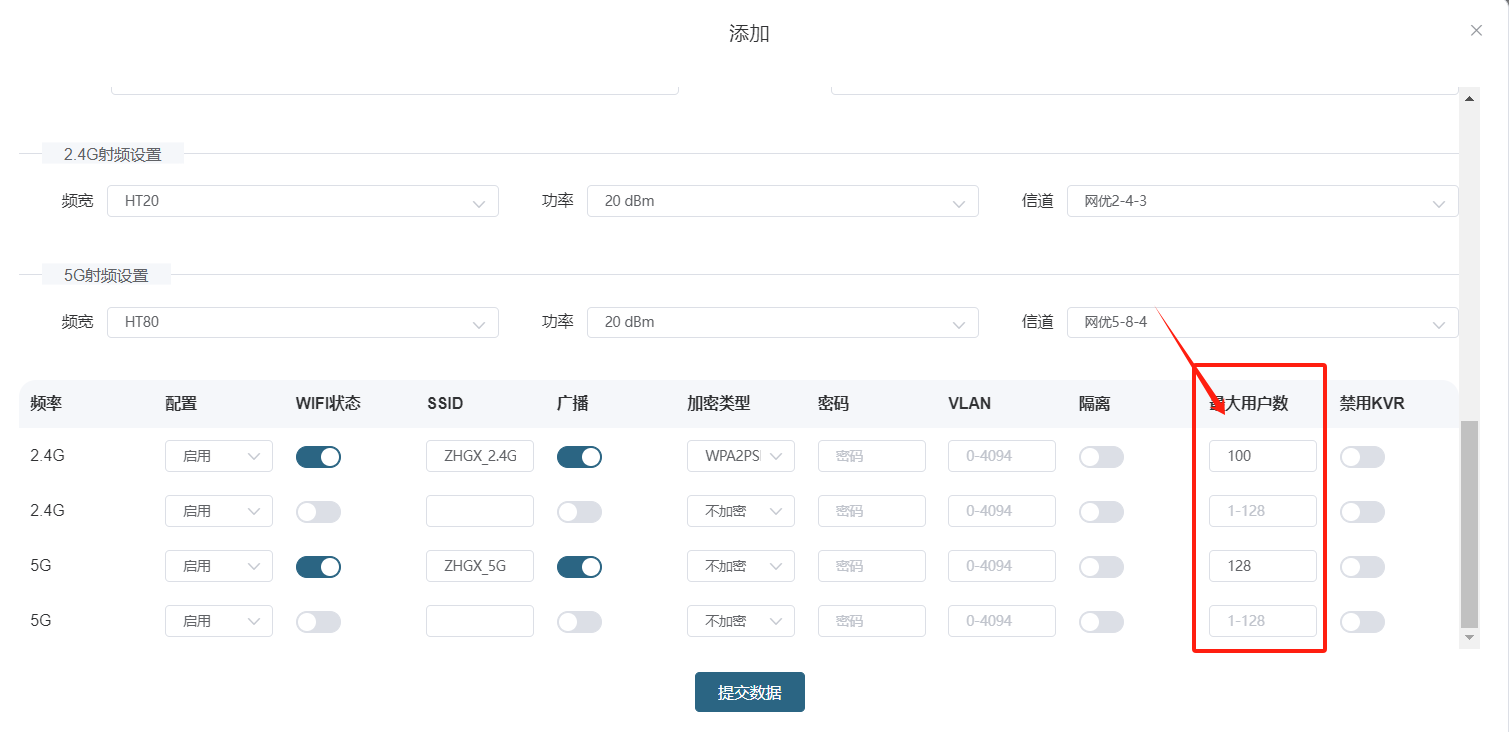

5. 最大用户数：默认设置为128，连接数太大会导致网络卡顿

![df492d035bb0444385859720008ad08c5804](/media/202607/20260723145033241699.png)

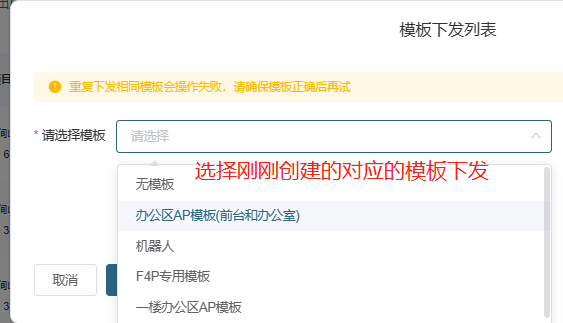

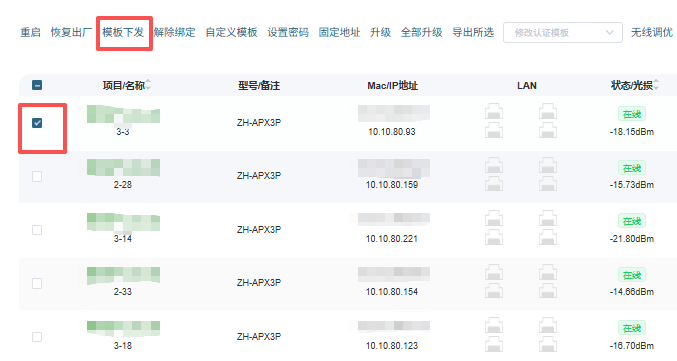

#### 第四步：模板配置好后，通过状态统计进入项目的云AP，终端设备配置一键下发

![](/media/202607/bef987f014464cbb839d563b64cb66b93366.png)
![](/media/202607/e0e184543719440aad4a0854030599837984.png)
