## FTTN&代播调试教程

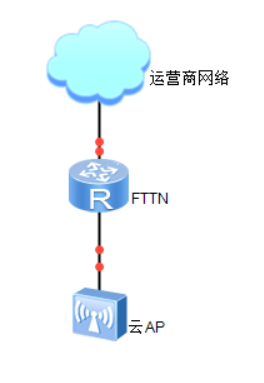

FTTN是集融合路由与光纤服务器、交换机为一体的设备，FTTN&代播解决了项目需要的小型公寓、民宿、宾馆、康养、办公等场景的一套解决方案。
![](/media/202604/b6d0992896024c02aebd40c3f317db368953.png)
## 一、项目开局

### 1、手机EAAS扫码上云
当我们的FTTN到手后先检查设备的完整性，确保该有的硬件一件不少，然后拿出我们的手机在应用商店下载EAAS云AP（即我们智慧光迅设备扫码上云以及云端维护平台），下载好后我们需要先注册自己的EAAS账号，以自己的手机号来注册，注意，创建项目的人为主账号，拥有项目的分享，移交，以及设备解绑等主要权限，被分享的人无以上权限，接下来我们根据下图步骤操作项目的创建、设备的绑定，若遇到问题则可以联系技术人员去做对应的技术处理
![](/media/202604/858b474aa7f8490f8931a2ded923ee0e5535.png)
项目创建后可以分享给别人，让多人一起将设备扫码上云，具体步骤如下：
点进项目，下拉箭头找到分享项目，点击分享项目输入被分享人的手机号，注意被分享的人也要下载EAAS云APP并注册了账号的 ，且AP的名称以安装点位命名，需要注册电话号码的AP则以电话号码命名

![](/media/202604/7b7662f6263b4a9a944a5f3671c9c6bc5527.png)

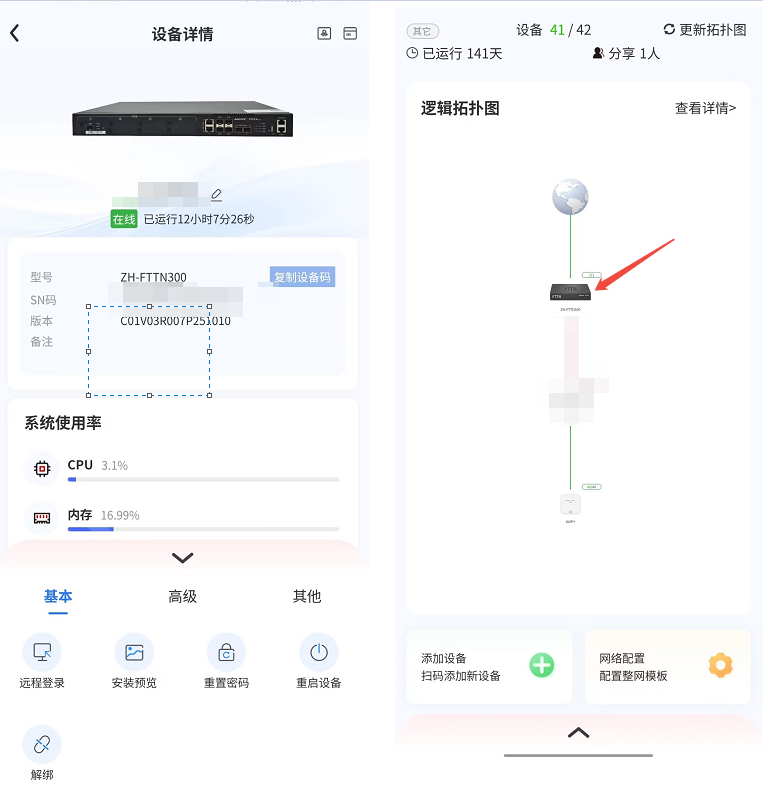

手机云EAAS查看已添加设备，并远程设备进行管理
![](/media/202604/dd2388e56d1347918bc6170f20f8e38a6789.png)
### 2、电脑网页版EAAS上云
网页云EAAS（支持win系统）链接：https://ztv.zhgxnet.cn/EAAS
网页云EAAS创建项目：
点击业务管理—项目管理，点击添加按钮：
![](/media/202604/f07dbf8aadbb406fa2a215b0d71937e28280.png)
![](/media/202604/79390974b10c4862af740059ed24a6904029.png)
填写项目名称（必填）、我的位置（必填）、网络配置（非必填）、选择设备（非必填）； 点击完成
![](/media/202604/6e2e569dd594469dbc50cdc1bd2c53f38558.png)
网页云EAAS添加设备：点击设备配置—添加设备
![](/media/202604/383a3a9d237346e5ae95e94f67108a892821.png)
填写对应的设备编号，点击提交数据即可，注意AP最好以安装的点位命名，需要注册电话的话以电话号码命名（房间号命名，纯数字形式）
![](/media/202604/0bb798b810dc4e8c811747e1f4d0f5432191.png)
网页云EAAS查看已添加设备，并进行管理:点击业务管理—项目管理—状态统计
![](/media/202604/43baffae3cb349598d3a0c1b35a3354d3918.png)

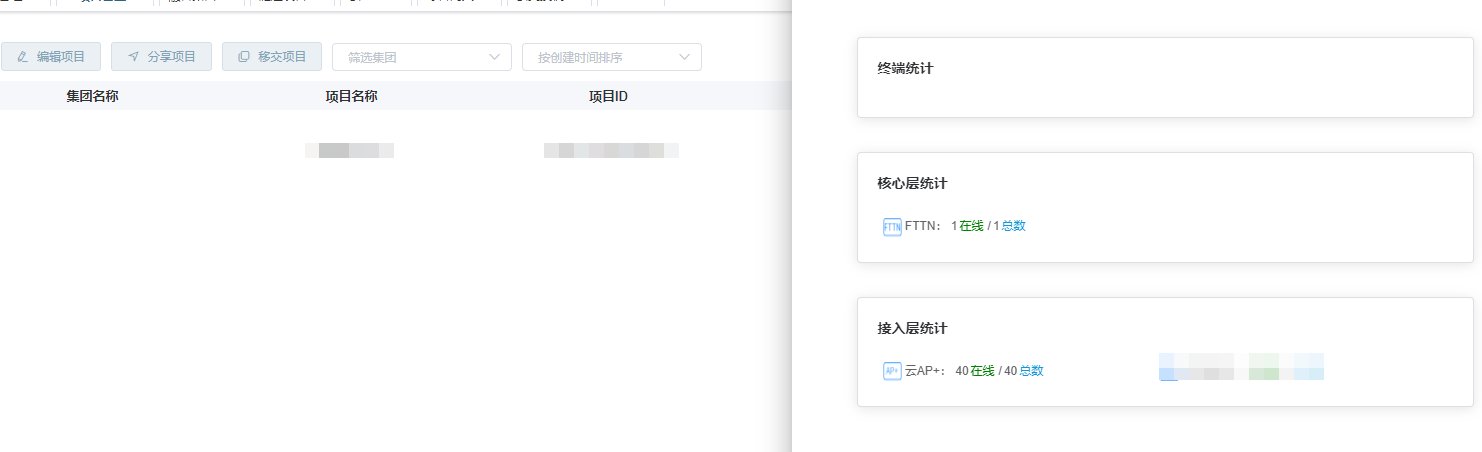

设备全部上云后正常状态显示截图如下所示
![](/media/202604/e9ebf35853034e7d8ad257d98451eefa1583.png)
### 3、设备上架说明
（1）、将网络设备根据流量走向，从上到下进行设备安装，方便后期运维排查问题
（2）、两台设备之间至少空余1U，以保证设备的散热
（3）、布置网线时，网线长度需大于1米，短于100米。
（4）、强弱电布线时至少保持10cm以上，减少弱电网络传输时的干扰
（5）、FTTN安装时一定要布置地线，以减少网络未接地造成的干扰
（6）、光纤布线时要注意不要过度弯折，尽量使用魔术贴进行理线避免光纤折损
（7）、分光时切记分光均匀，光过强（不宜高于-10DB）、光过弱（不宜低于-25DB）、光差值过大（同一个PON下ONU接收的光值不超过10DB）都容易导致网络不稳定

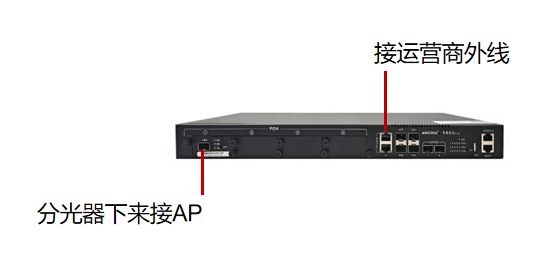

### 4、机房接线示意图
![](/media/202604/8219da65e4e54704a6c17228a973abfb8635.png)
## 二、设备调试上网
### 1、FTTN调试上网

第一步：电脑接到FTTN的EM1（ETH1、LAN1）口，自动获取IPv 4的地址，根据获取的地址网页访问网关，进入路由的登入界面，输入默认密码Zhgxnet@123进入路由的主页，接口设置--LAN设置，设置LAN口，设置内网IP以及掩码（默认IP地址为10.8.8.1.掩码为255.255.252.0）
点击接口管理—LAN设置—LAN设置—配置
![](/media/202604/7bb8809d96d6467a86b9cdb420921f4f6589.png)
第二步：设置端口IP、掩码、DHCP地址池以及地址租期（保留10.8.8.X段做为管理设备的静态IP），注意一定要下拉高级设置将DNS改为外网提供的DNS，没有的话填223.5.5.5，114.114.114.114
![](/media/202604/1a20f7d11f7e40099a753d054f58ad883953.png)
第三步：WAN口的配置
点击接口管理—接口设置的WAN设置，点击右侧配置按钮
![](/media/202604/84bffc91481b4a22bd92aaafa5f3a8a16540.png)
第四步：根据运营商所给的外网接入类型选择对应情况并填写对应信息，有地址后在路由管理的故障诊断中网络工具的ping看是否可以同外网（注意选中对应的WAN口）
![](/media/202604/70946f1a97f9459c9d45ac2e39bb95969841.png)
![](/media/202604/5a1e04fb7a69458ca650a9b2c77242689429.png)
### 2、FTTN内网规划
第一步：业务网络规划 | 业务网络规划举例
![](/media/202604/e07158b940754b53acd3fddb8f71ac749577.png)
第二步：针对规划的网段创建对应的VLAN
![](/media/202604/2e1877246acf4e74822ea7833a14fe0e9977.png)

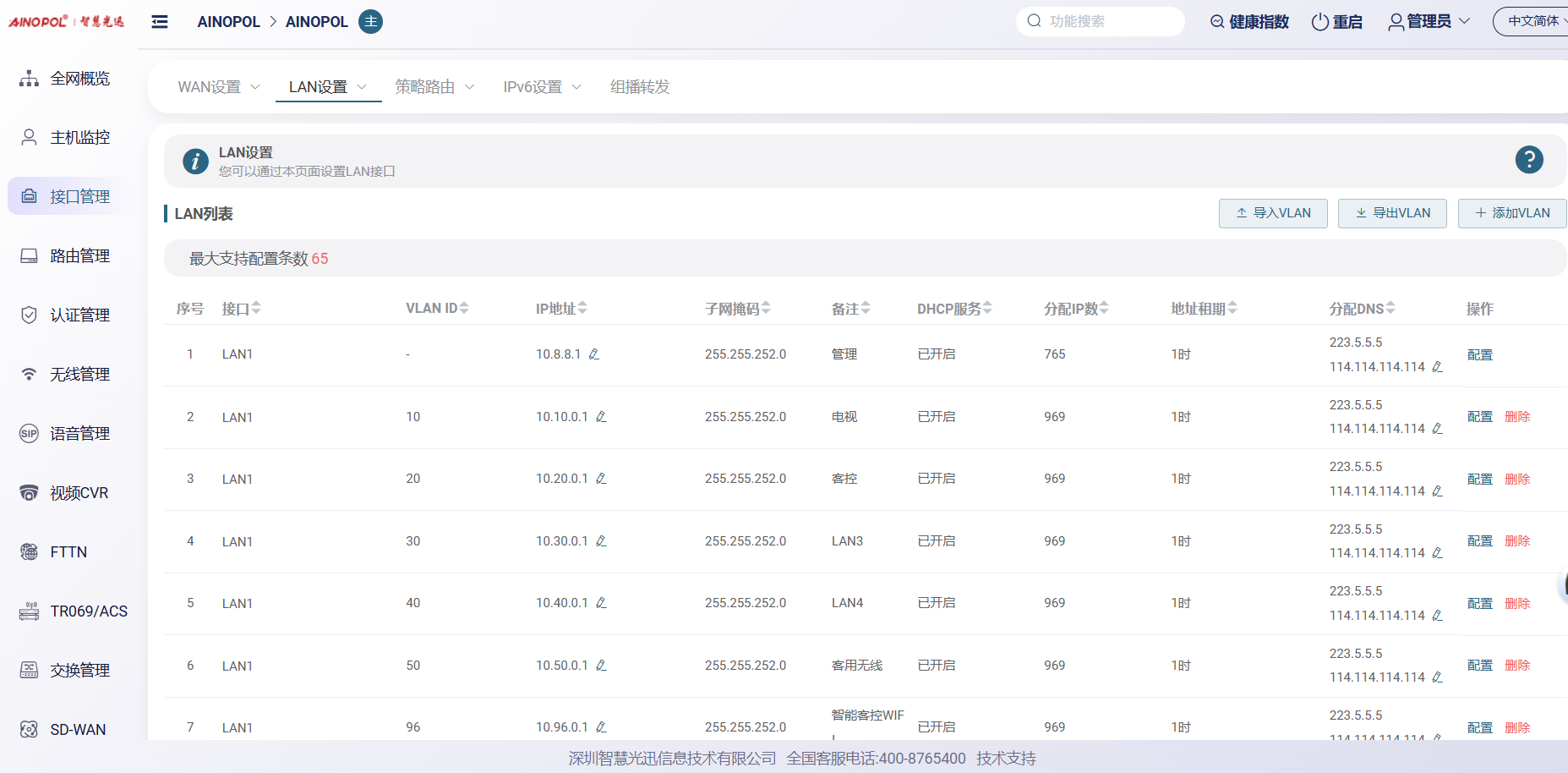

第三步：针对详细的业务规划依次创建，创建完成的详细截图如下所示：
![](/media/202604/5f02f5c262054ee4a71bd609d0a234e37819.png)
第四步：查看FTTN的PON口信息，若需要同PON口互通则需要将P2P打开
![](/media/202604/bb459660ec2d426cb15368182255c5672816.png)
第五步，查看交换口设置，可以更改端口的LAN/WAN 但注意多WAN口需要在WAN设置配置对应的WAN扩展，也可以更改端口的VLAN以及配置端口的IP，这里可以把GE2口改成WAN口并配置扩WAN，以便后面做直播代播:FTTN--交换口--GE2口改成WAN口--VLAN(102),GE 1口--VLAN101
![](/media/202604/f24850b07da9474e8220e8a2cf2a57c33078.png)

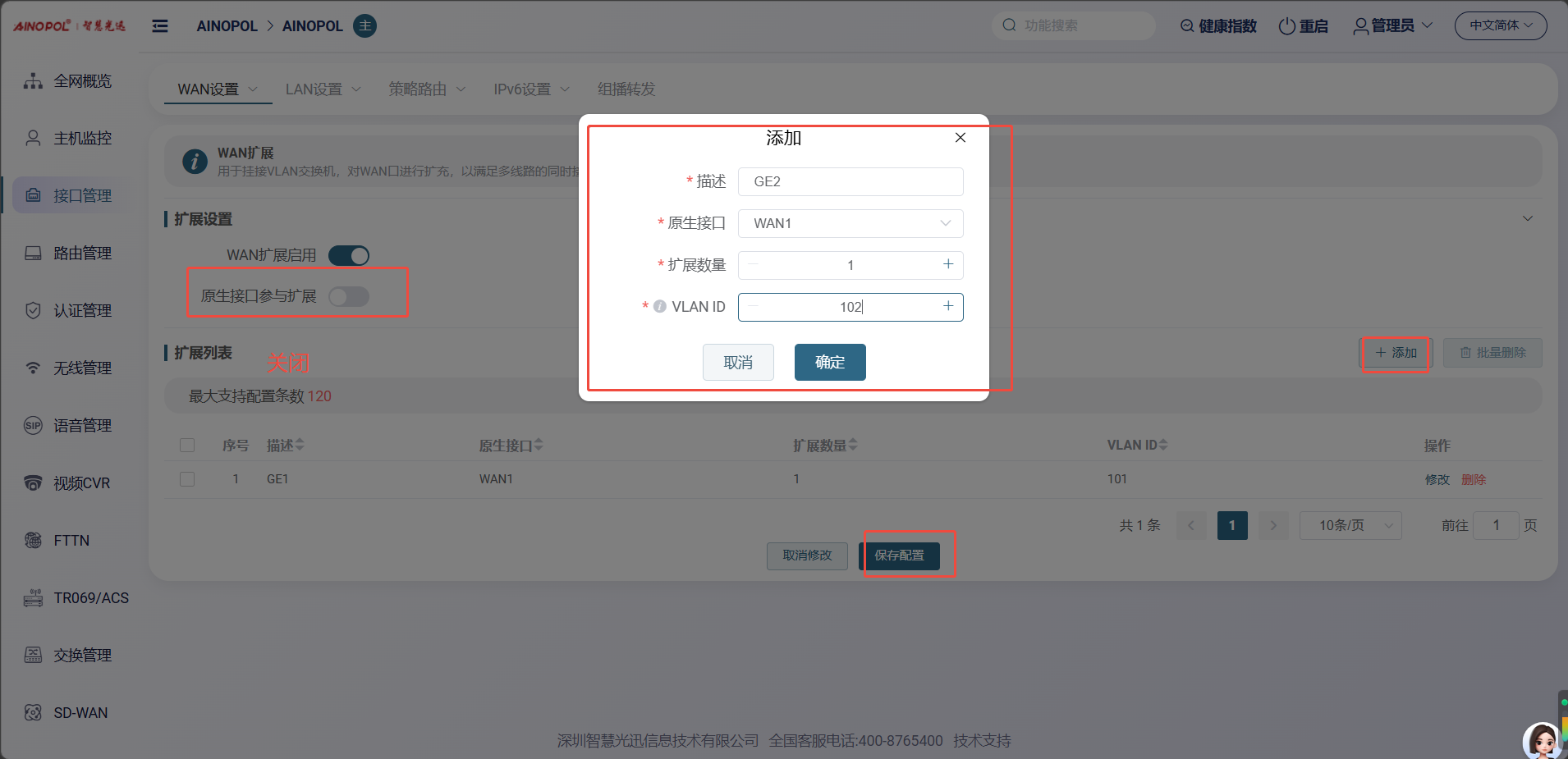

WAN设置--WAN扩展，原生接口参与扩展关闭，添加填好对应口以及对应VLAN（原生接口都是WAN1）确定后保存数据，在WAN设置配置接口数据，根据运营商所给的外网接入类型选择对应情况并填写对应信息
![](/media/202604/ccb19fe7551441bdb06f2d1295bf33e11572.png)
第六步，查看ONU的注册状态，ONU接入POON口下的光纤可以自动注册（GPON）
![](/media/202604/16abbb7c02214ec29bfa218c455238f07952.png)
## 三、业务部署
### 1、云端下发业务
第一步：EAAS云端添加业务配置模板
![](/media/202604/8c40f1c98ac84066ad45b2563622e0fb2761.png)
第二步:模板配置详情
![](/media/202604/d1f0d965b056443aa7d4695bf26c743e5219.png)
![](/media/202604/83d6c9080bfa4e489478c202d01614d25555.png)
![](/media/202604/1cbff832e56d4405ae802789639547252005.png)
第四步：模板配置好后，通过状态统计进入项目的云AP，终端设备配置一键下发
![](/media/202604/9cbf0a319d954c10b942deaad4655eea9594.png)
![](/media/202604/6e15b9404c834f278b286fe14ba8d47e5339.png)
### 2、WIFI业务配置下发
WiFi配置模板
（1）编辑WiFi名称：设置SSID
![](/media/202604/8c2eb90056c445968ef458383f83bb974645.png)
（2）选择WiFi是否隐藏：关闭广播即可隐藏WiFi
![](/media/202604/01bf5ad0180a4ee99d65bfcad21a4bd59498.png)
（3）设置WiFi密码：选择加密类型WPA2PSK即可设置WiFi密码
![](/media/202604/16a57b363a464a258b96e8ae1576571b8639.png)
（4）设置WiFi VLAN(默认设置VLAN50（客用WIFI）)
![](/media/202604/768ed9534b434ea8bcb5c5035d50e6e62066.png)
（5）隔离：默认关闭
![](/media/202604/0320469b2d1041cc909146ddc38f01a66643.png)
（6）最大用户数：默认设置为128，连接数太大会导致网络卡顿
![](/media/202604/e65b1bc811874d9586473c27526f49b75774.png)
### 3、直播代播（电视）业务配置

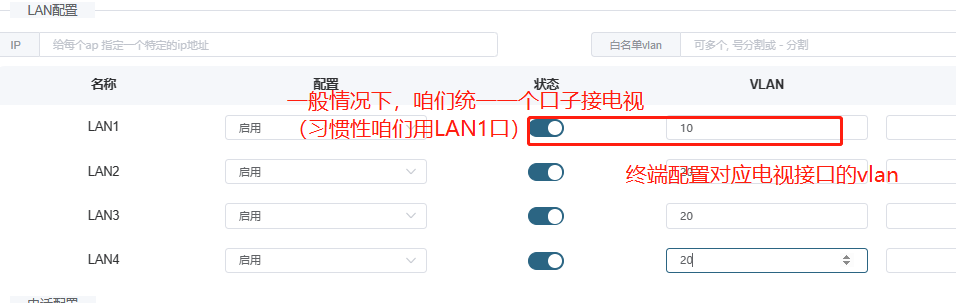

（1）光AP针对电视业务只提供网络，做好对应端口的vlan划分即可
![](/media/202604/7ef41974428c4221ab988306b481689e1858.png)
（2）电视终端APK下载位置（注意云屏是需要购买授权的）：https://www.sczhgx.com/service/dfu_download.html?t_id=7&language=
（3）直播代播配置：

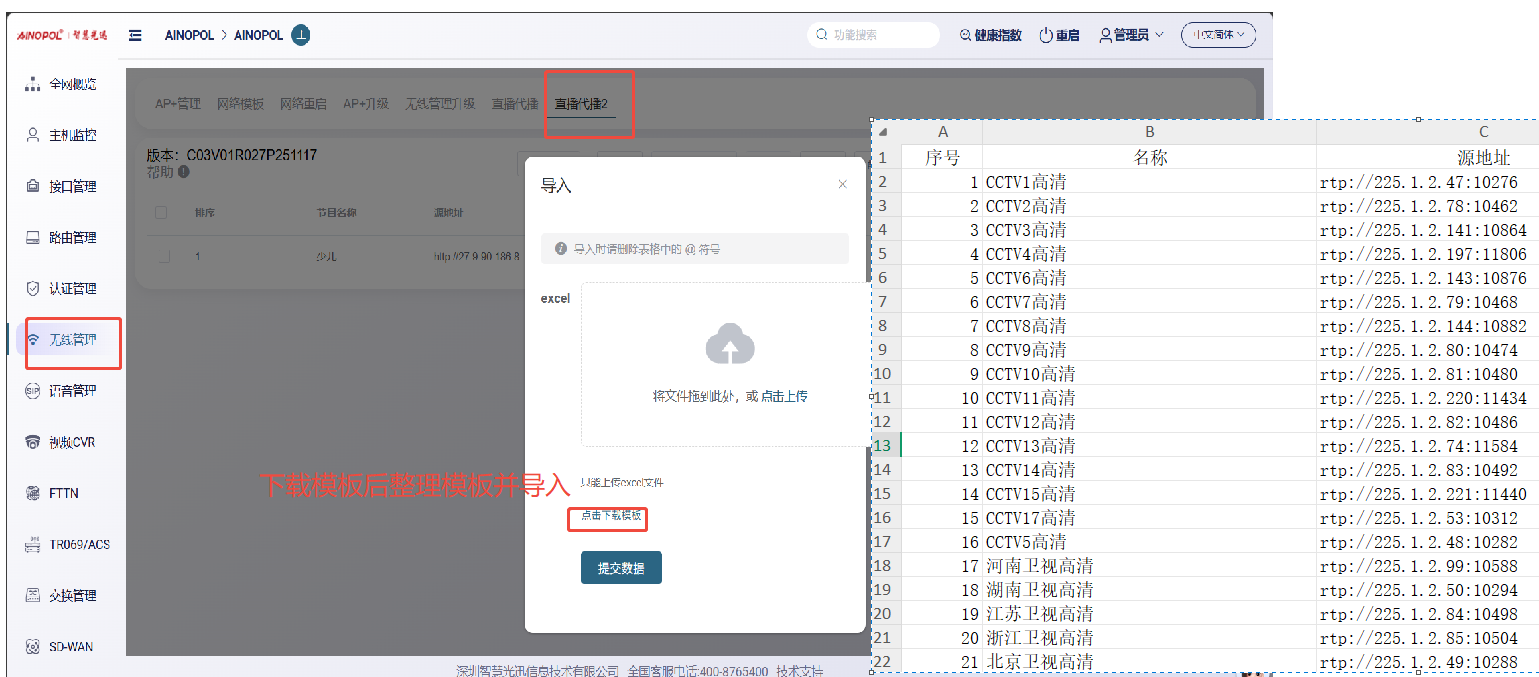

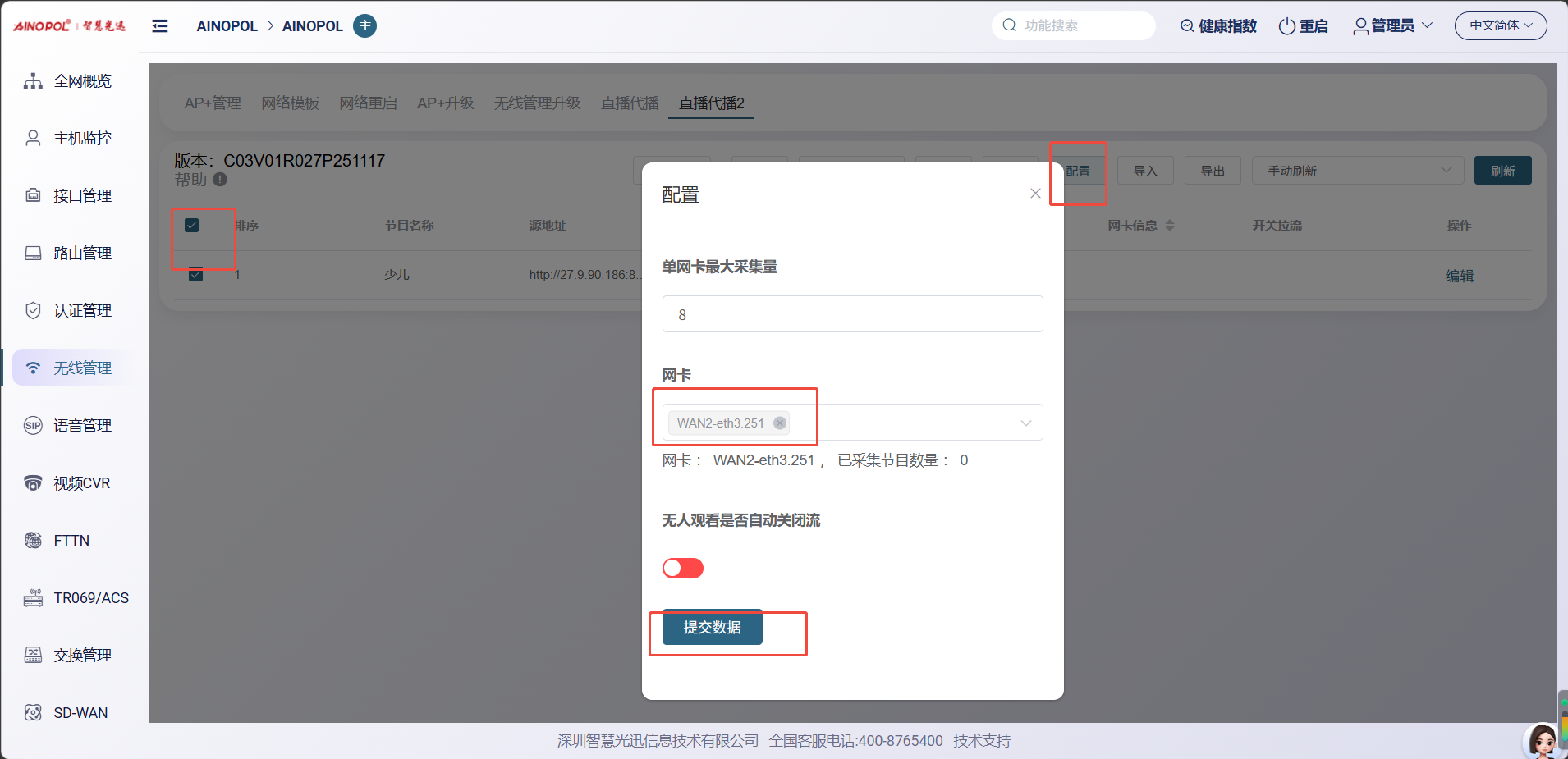

第一步，无线管理--直播代播2--导入--全部勾选--配置--选中采集的WAN口确定
![](/media/202604/152f6db3325a4b008fc00402017dc6864900.png)
![](/media/202604/94c0c0b9bb9c42a085e1b2f4a0c27ea85305.png)
第二步，检测是否可以正常播放，电脑接FTTN下的内网，自动获取，保证获取的IP可以通网关，电脑下载VLC，播放直播代播的输出地址
![](/media/202604/74c5d715615f4ef89b8a1efcf3c163d84169.png)
![](/media/202604/9572d11b96854806b1c2e515d98e67af5923.png)

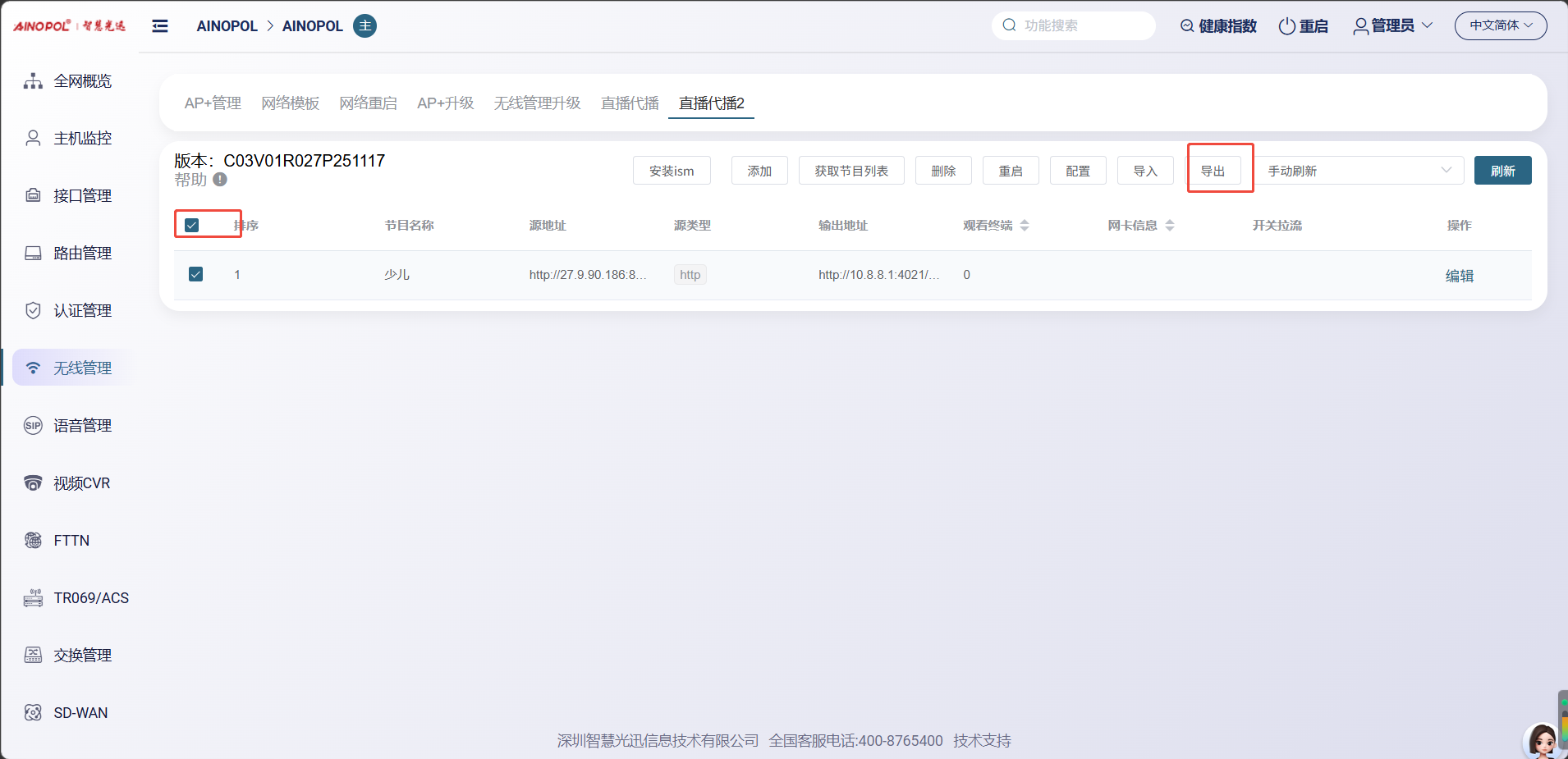

第三步，确保可以放后，将直播代播的节目全选导出
![](/media/202604/c0f023f0e1094078908574d57d5e7b1d2964.png)

![](/media/202604/6edf6e9504114c93b2cedcfae3d2e0124333.png)
第四步，将导出的直播代播节目列表导入到云屏模板的电视直播中，提交数据后需要在云屏设备将模板重新下发
![](/media/202604/f7a87f9e67b9478383eb7a674ef226557783.png)

![](/media/202604/660edef5abdd458db1f4d6c9c152bb418121.png)
![](/media/202604/98dcbc2e5f714c7180875e79ae344aaa3633.png)
