梦想网关 场景落地-交换模式
梦想网关 场景落地-交换模式

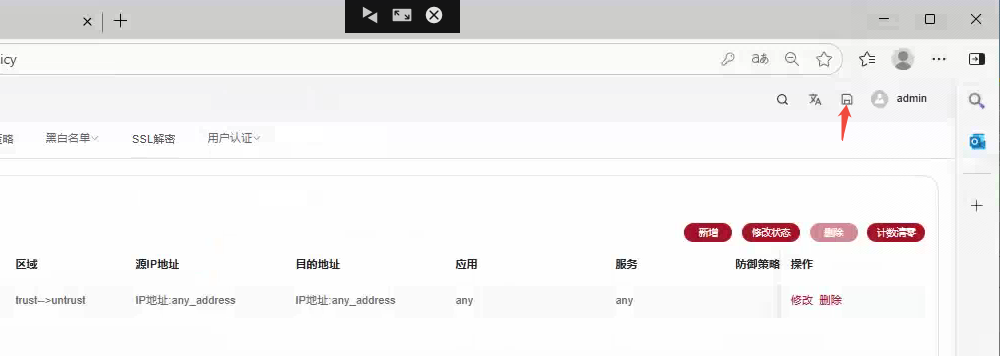

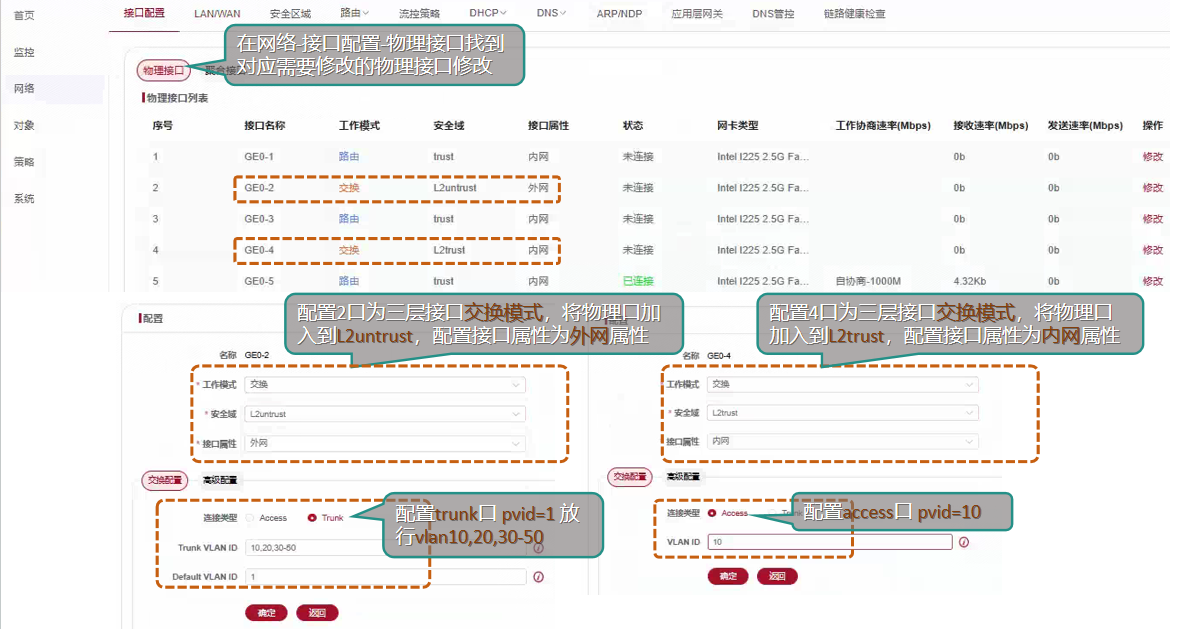

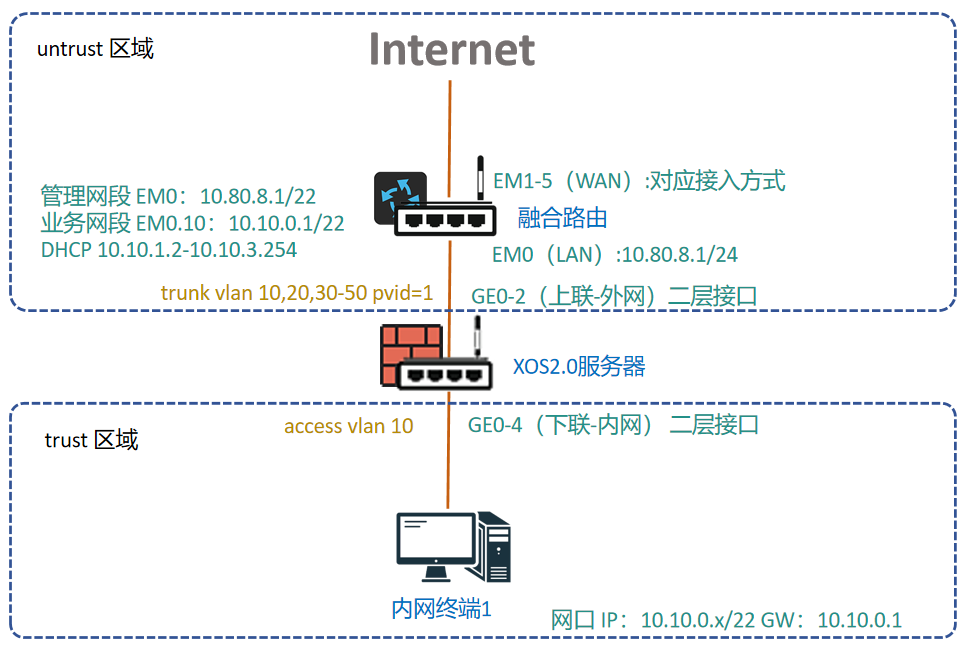

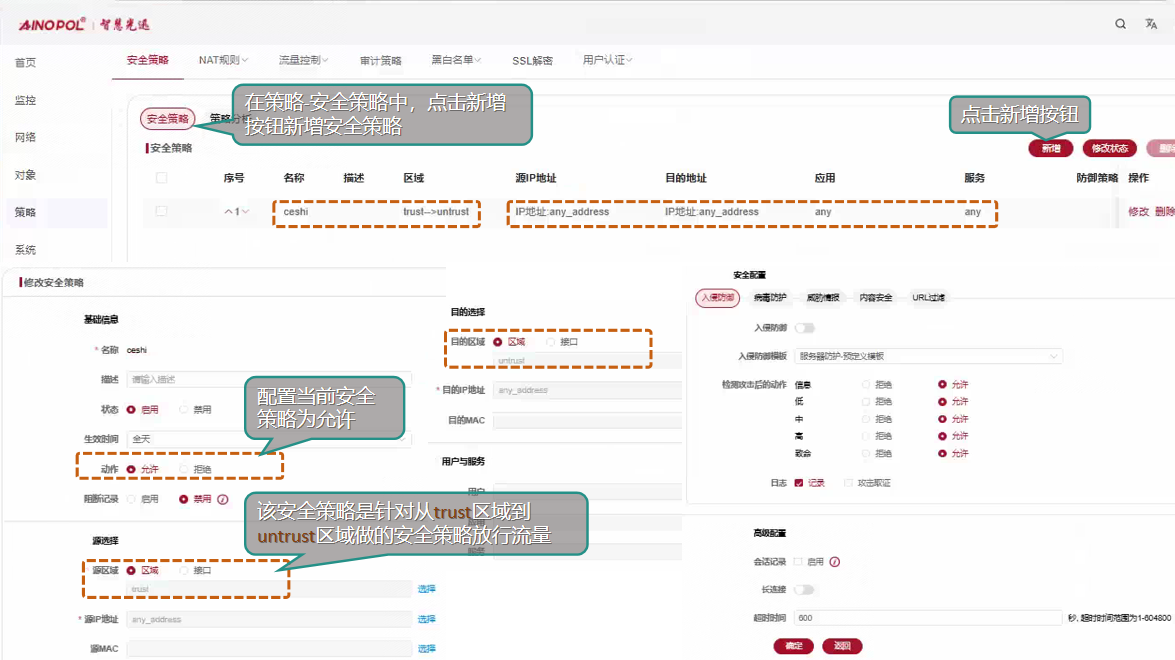

【产品教程】2025.08.22 XOS2.0（公用801）场景落地-交换模式 操作背景：有的场景下，客户这边需要将梦想网关充当一台交换机的功能来使用，比如端口vlan等等，在相比桥接模式，交换模式可支持配置vlan，配置端口类型并做放行列表，配置情况如下图所示：  1、相关的概念 交换模式：当NGFW设备的接口处于交换接口模式部署时，称为交换模式部署。此时，防火墙是一台具有过滤功能的二层交换机，接口不能配置IP地址。 交换接口分为Access接口和Trunk接口： Access接口：是设备上用来连接终端设备的接口，这些终端设备不能或不需要识别VLAN Tag ，该接口只能连接接入链路。 Trunk接口：是设备上用来和其他设备连接的接口，这些设备能识别VLAN Tag ，该接口只能连接干道链路。 从场景部署上来看： Access 适用于连接普通终端设备（如计算机、打印机、无线接入点等）。 Trunk 适用于交换机之间、交换机与路由器之间的链路传输多个 VLAN 的流量。 2、配置的基本步骤 第一步，配置交换接口（针对不同的接线情况做不同的口子） 第二步，设置安全策略，放行上网数据 第三步，保存配置 3、配置的详细步骤 第一步，配置物理接口，定义物理接口的内外网属性、绑定的安全区域和工作模式 配置交换接口（针对不同的接线情况做不同的口子） 主线口配置trunk口，放行vlan10,20,30-50 直连电脑的业务口配置access口,缺省vlan配置为vlan10  第二步，设置安全策略，放行上网数据  第三步，保存配置
