# **智慧光迅 IT 标准规划文档**

## **一、文档说明**

本文档为**智慧光迅项目**的 IT 基础架构标准规范，用于指导项目实施、运维与交接工作，确保网络架构稳定、可扩展、可追溯。

客户需准备的前期事项：

1、项目名称地址，WIFI的名称和密码。

2、电视是否采购工程机刷机，是否需要我们配合

3、客房每房间、办公区需要预留多少网口，怎么划分

4、是否有套房，单ONU无线覆盖够不够

5、是否需要安审实名认证

6、TV节目数量要求多少，哪个省份的运营商

7、客房与公区网络是否需要防火墙

8、是否需要与PMS对接，对接哪家，对接要求是什么

9、客房光纤/网线入户位置是否有金属弱电箱，客房内网线汇聚位置在哪

10、是否需要考虑客房内线电话和外线电话接入

11、公区AP是否布线，汇聚点位置在哪

12、是否需要对接客控和洗衣机

13、楼层/房间数量多少，合理规划分光器，理论光衰控制到\-15到-25之间

14、ONU管理是EAAS云管理还是TR069管理。

15、是否有第三方正版点播需求。

16、是否需要满足监控接入上网，还是独立的监控局域网。

17、是否需要私密投屏。

18、运营商多光猫改为不同的网段。

19、确认对接PMS一定要上下上下左右左右--服务器地址--修改房间号，避免重复跑房间。

20、设备清单准备好。

## 二、**常用设备 IT 规划**

**2.0** **外网带宽及机房设备规划**

**上网宽带方面：**

1、大部分省份运营商每个光猫网络提供2000个左右连接数，每个房间需要100个左右连接数，50M左右带宽。如果按100个客房计算，推荐至少5条千兆家用宽带。

2、现时代很多应用/协议的数据交互要求有显著提升，在考虑使用专线做常用应用流量的连接数负载的场景时，建议使用不低于100M的专线资源

3、运营商宽带业务要求不做针对域名，端口，服务等特殊限制（否则可能影响到设备的远程）

**语音业务方面：**

1、O口线路接入的情况需要使用O口网关，需要确保运营商语音业务开通正常，具体表现为连接模拟电话后呼叫外线正常，通话质量正常

2、IMS外线接入的情况需要明确对接网口，拿到语音对接的IMS信息，并确保IMS信息准确无误，具体表现为电脑连接对接网口，软电话填写IMS对接信息后可以正常注册和呼叫

**流媒体业务方面：**

1、在业务申请的时候，需要运营商使用光猫+分体式机顶盒进行业务迁入（不要使用融合猫），项目搭建后，需要保留至少一个运营商机顶盒，放在机房指定位置留作备用，妥善管理

2、需要使用运营商机顶盒，确保流媒体业务已经正常迁入，播放正常（组播资源可靠性大于单播资源）

3、大部分省份运营商每个光猫流媒体可以取8个直播流，如果需要40个节目就需要5条宽带

4、每个直播节目10M左右码流，100间客房以下项目可以用千兆综合网关，100间以上客房项目建议用万兆综合网关加万兆核心交换设备。

**私密投屏组网 ：**
1.  开启PON口P2P和取消端口隔离，避免手机没切换网络，导致扫码不通过。

**2.1 EAAS云注册**

官网登录右上角EAAS云注册用户，地址www.sczhgx.com

手机APP注册用户，手机扫描官网最下面二维码。

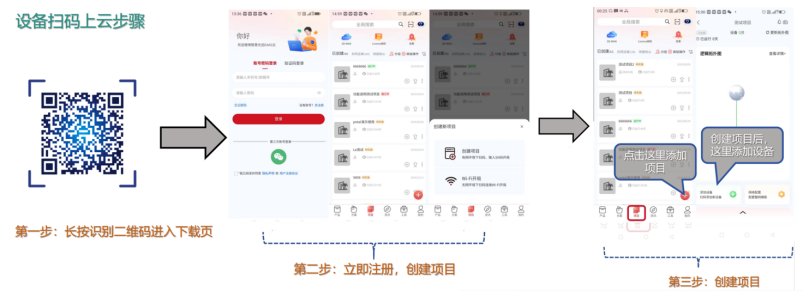

**2.2 添加项目，主设备右下角有二维码，光AP背面条形码****扫码上云，调试为在线状态并升级固件版本**

![](/media/202603/c868934ff43a4c4da405703c587303b65183.png)

**2.3 注意如果需要光AP注册电话，上云的时候填写真实房间号纯数字**

**列如：8501  不要****填写****A8501。**

**公区AP根据真实点位备注好点位**

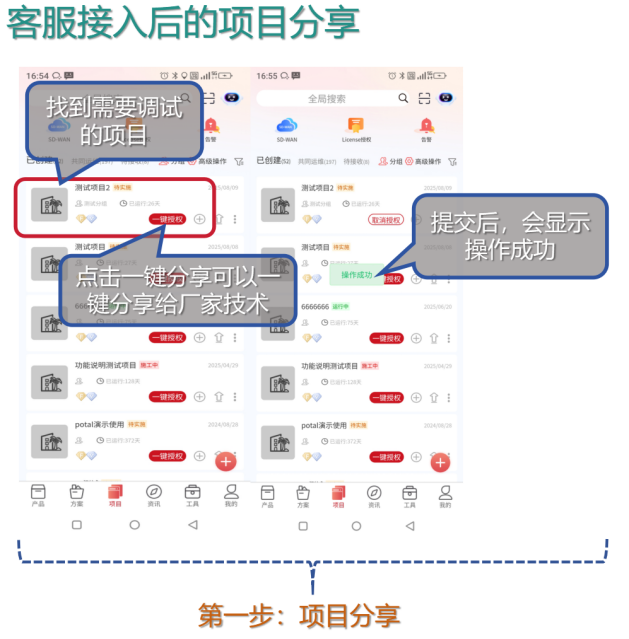

**2.4 创建好项目以后需要技术支持，点击一键授权**

![](/media/202603/dcd1471b3e5b461bb81df52cd6cb34dd7697.png)

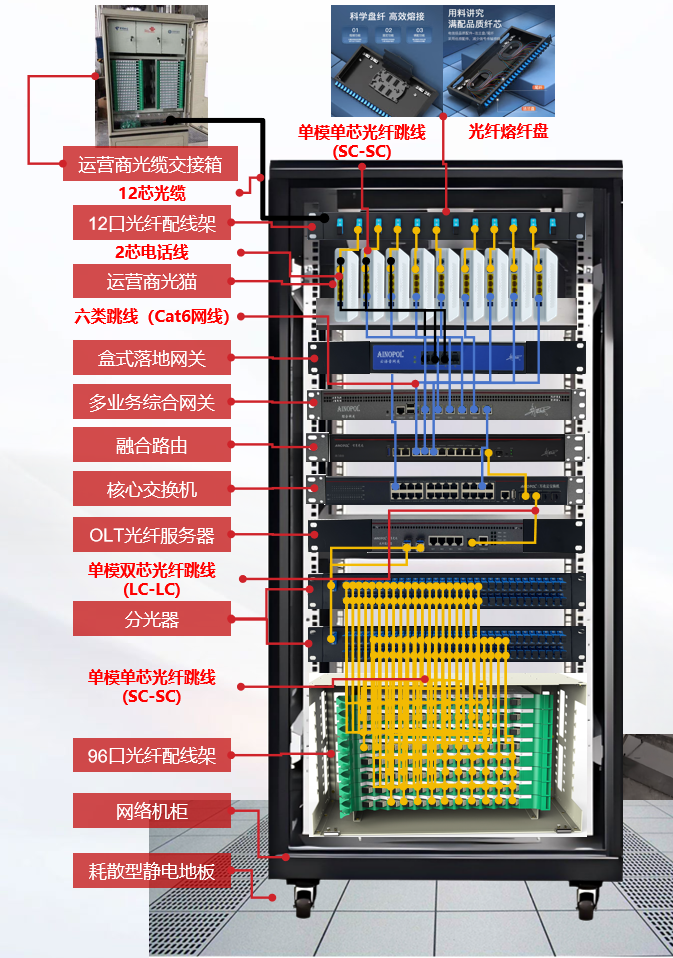

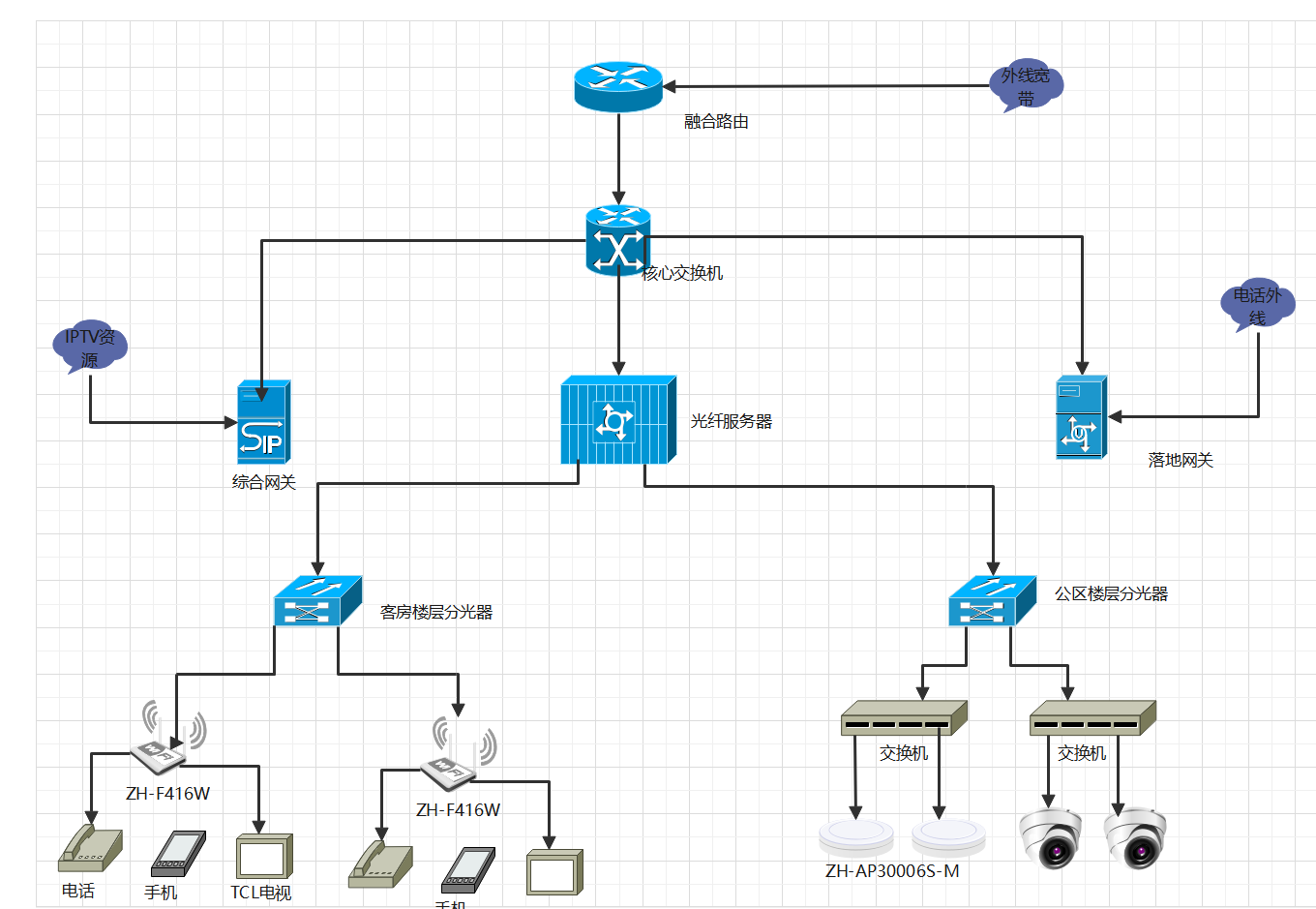

**2.5 组网接线拓扑图
![](/media/202604/6efb01555ce44367ae3fd8d8cbd206639225.png)**
![](/media/202604/fe3c6d6fd7ec4972926c918afa6f703d3475.png)

### **2.****4** **设备清单与登录信息****，如需更改密码，建议备注到****EAAS云项目设备列表。**

![](/media/202603/06197a9b4fb04120ace700fd4a28e3e62590.png)

## **三、网络规划（二层）**

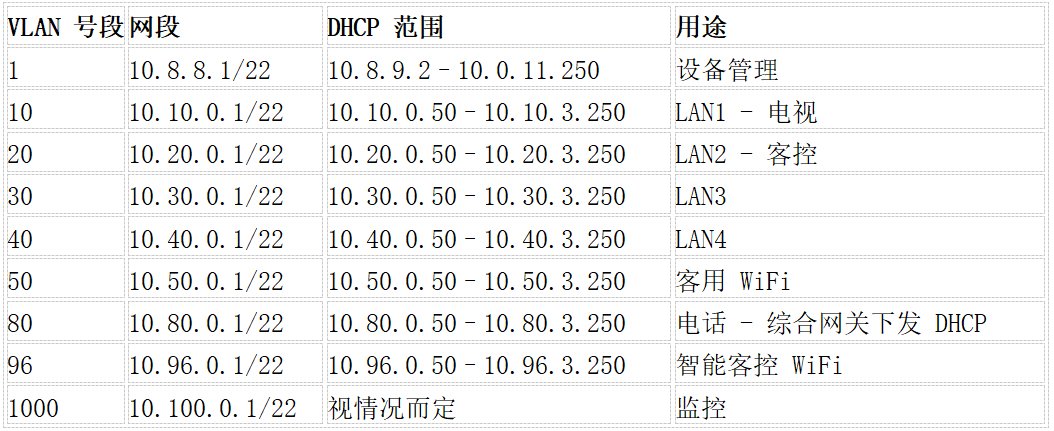

### **3.1 VLAN 与网段规划**

![](/media/202603/8484f0ef2f0f428d940cbc23cdf362d43412.png)

## **四、网络规划（三层）**

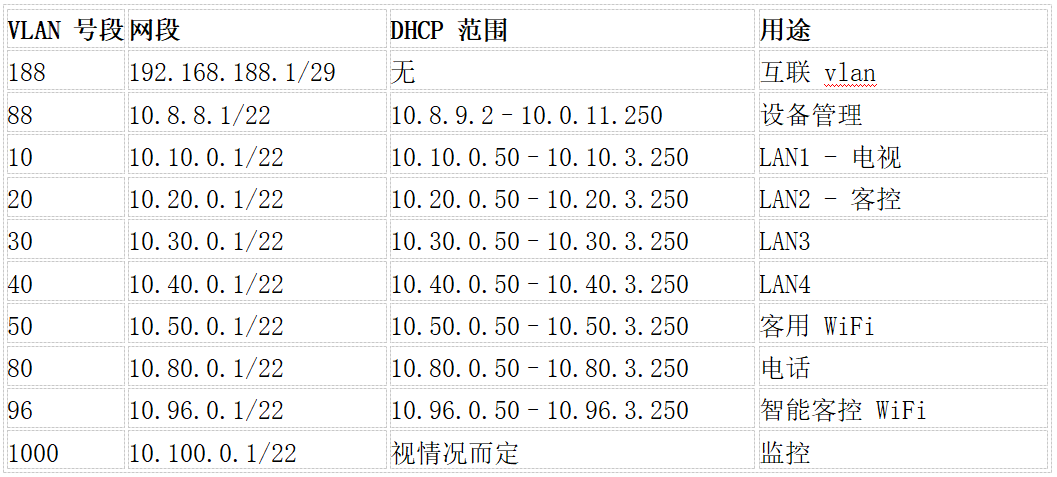

### **4.1 VLAN 与网段规划**

![](/media/202603/d87b3d07802f4c398cde4445c5594c0d5482.png)

## 五、**个性化****UI定制**

1、logo尺寸要求： 210\*88px png格式，注意：需要美工预先处理好透明底色

2、背景图片尺寸： 1920\*1080px jpg格式

（其他素材需按照对应UI的素材规格书中的要求提供）

3、服务器天气和时区：

4、前台电话显示：

5、更改电视机房间号：正常开启终端等待启动，进入到首页后，在首页遥控器依次操作上下上下左右左右，选择第一项，进行房间号修改，修改后会再次进入首页，可在欢迎也或者首页再次确认房间号当前是否已经修改成功

6、首页功能模块统计

需要统计需要哪些功能模块，注意，图文模块需要预先准备对应的素材

（图文模块的素材规格需按照对应的图文模块素材规格书中的要求提供）

智慧光迅 IT 标准规划文档【V1.1版本】
