## AC200r&代播&TR069&GO-SIP调试教程

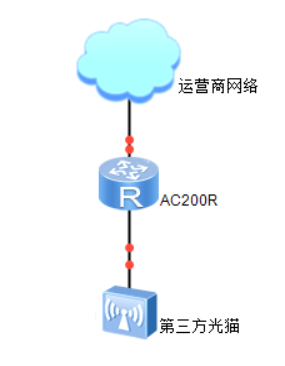

AC200r&代播&TR069&GO-SIP解决了项目需要的小型公寓、民宿、宾馆、康养、办公等场景的一套解决方案。
![](/media/202604/e27670f0da8e443ca84752ca353270b26324.png)
## 一、项目开局

### 1、手机EAAS扫码上云
当我们的AC200R到手后先检查设备的完整性，确保该有的硬件一件不少，然后拿出我们的手机在应用商店下载EAAS云AP（即我们智慧光迅设备扫码上云以及云端维护平台），下载好后我们需要先注册自己的EAAS账号，以自己的手机号来注册，注意，创建项目的人为主账号，拥有项目的分享，移交，以及设备解绑等主要权限，被分享的人无以上权限，接下来我们根据下图步骤操作项目的创建、设备的绑定，若遇到问题则可以联系技术人员去做对应的技术处理
![](/media/202604/858b474aa7f8490f8931a2ded923ee0e5535.png)
项目创建后可以分享给别人，让多人一起将设备扫码上云，具体步骤如下：
点进项目，下拉箭头找到分享项目，点击分享项目输入被分享人的手机号，注意被分享的人也要下载EAAS云APP并注册了账号的 ，且AP的名称以安装点位命名，需要注册电话号码的AP则以电话号码命名

![](/media/202604/7b7662f6263b4a9a944a5f3671c9c6bc5527.png)
手机云EAAS查看已添加设备，并远程设备进行管理
![](/media/202604/b5c413c93b4f498995997aa8d544f86c6040.png)
### 2、电脑网页版EAAS上云
网页云EAAS（支持win系统）链接：https://ztv.zhgxnet.cn/EAAS
网页云EAAS创建项目：
点击业务管理—项目管理，点击添加按钮：
![](/media/202604/f07dbf8aadbb406fa2a215b0d71937e28280.png)
![](/media/202604/79390974b10c4862af740059ed24a6904029.png)
填写项目名称（必填）、我的位置（必填）、网络配置（非必填）、选择设备（非必填）； 点击完成
![](/media/202604/6e2e569dd594469dbc50cdc1bd2c53f38558.png)
网页云EAAS添加设备：点击设备配置—添加设备
![](/media/202604/383a3a9d237346e5ae95e94f67108a892821.png)
填写对应的设备编号，点击提交数据即可，注意AP最好以安装的点位命名，需要注册电话的话以电话号码命名（房间号命名，纯数字形式）
![](/media/202604/0bb798b810dc4e8c811747e1f4d0f5432191.png)
网页云EAAS查看已添加设备，并进行管理:点击业务管理—项目管理—状态统计
![](/media/202604/43baffae3cb349598d3a0c1b35a3354d3918.png)
设备全部上云后正常状态显示截图如下所示
![](/media/202604/2e2b607f6a9f4357acae85922ec412ad5227.png)
### 3、设备上架说明
（1）、将网络设备根据流量走向，从上到下进行设备安装，方便后期运维排查问题
（2）、两台设备之间至少空余1U，以保证设备的散热
（3）、布置网线时，网线长度需大于1米，短于100米。
（4）、强弱电布线时至少保持10cm以上，减少弱电网络传输时的干扰
（5）、设备安装时一定要布置地线，以减少网络未接地造成的干扰
（6）、光纤布线时要注意不要过度弯折，尽量使用魔术贴进行理线避免光纤折损
（7）、分光时切记分光均匀，光过强（不宜高于-10DB）、光过弱（不宜低于-25DB）、光差值过大（同一个PON下ONU接收的光值不超过10DB）都容易导致网络不稳定
### 4、机房接线示意图

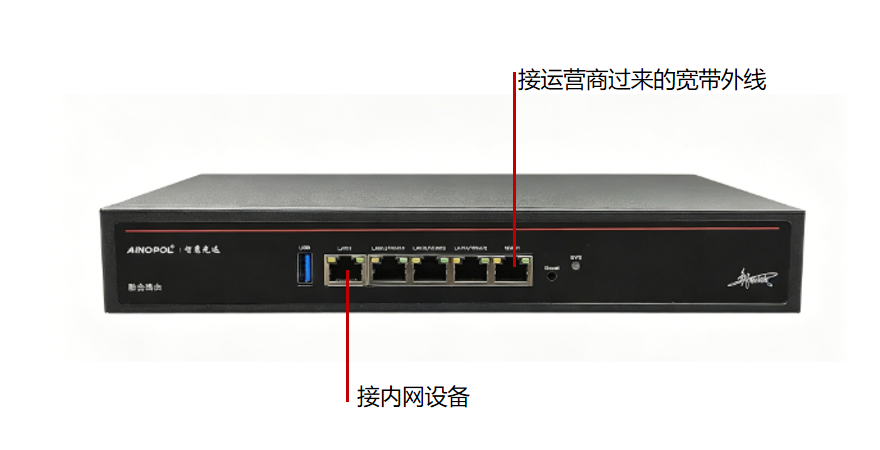

![](/media/202604/62c442b60f634d6eb6ec5044c05e7f1a5785.png)
## 二、设备调试上网
### 1、融合路由调试上网

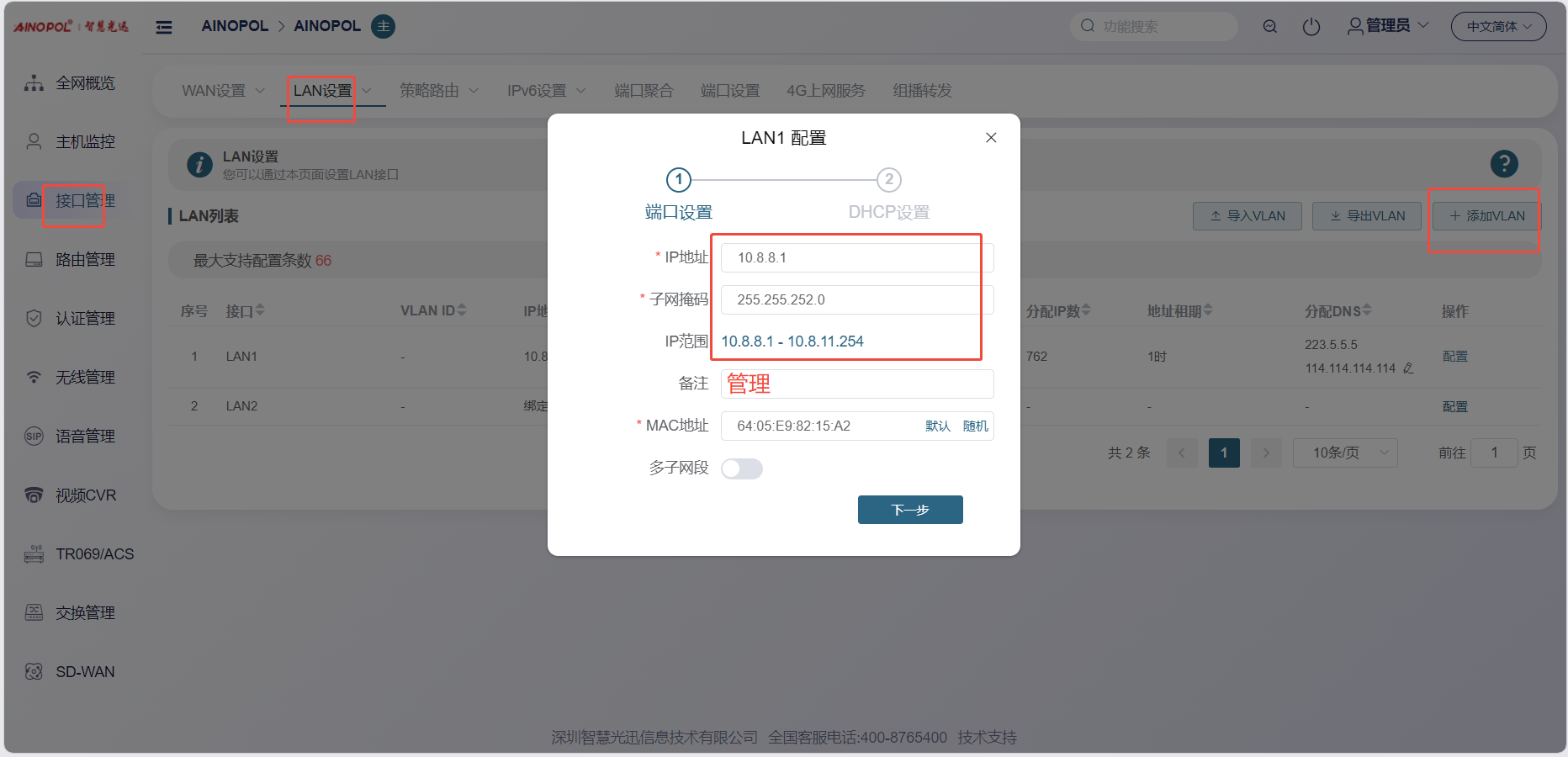

第一步：电脑接到融合路由的LAN1口，自动获取IPv 4的地址，根据获取的地址网页访问网关，进入路由的登入界面，输入默认密码*******进入路由的主页，接口设置--LAN设置，设置LAN口，设置内网IP以及掩码（默认IP地址为10.8.8.1.掩码为255.255.252.0）
点击接口管理—LAN设置—配置IP
![](/media/202604/138257c79163487d95855a8ecb9b0fef7443.png)
第二步：设置端口IP、掩码、DHCP地址池以及地址租期（保留10.8.8.X段做为管理设备的静态IP），注意一定要下拉高级设置将DNS改为外网提供的DNS，没有的话填223.5.5.5，114.114.114.114
![](/media/202604/20b78d8ac2c445bd94ae78b715bdd3e17315.png)
第三步：WAN口的分配

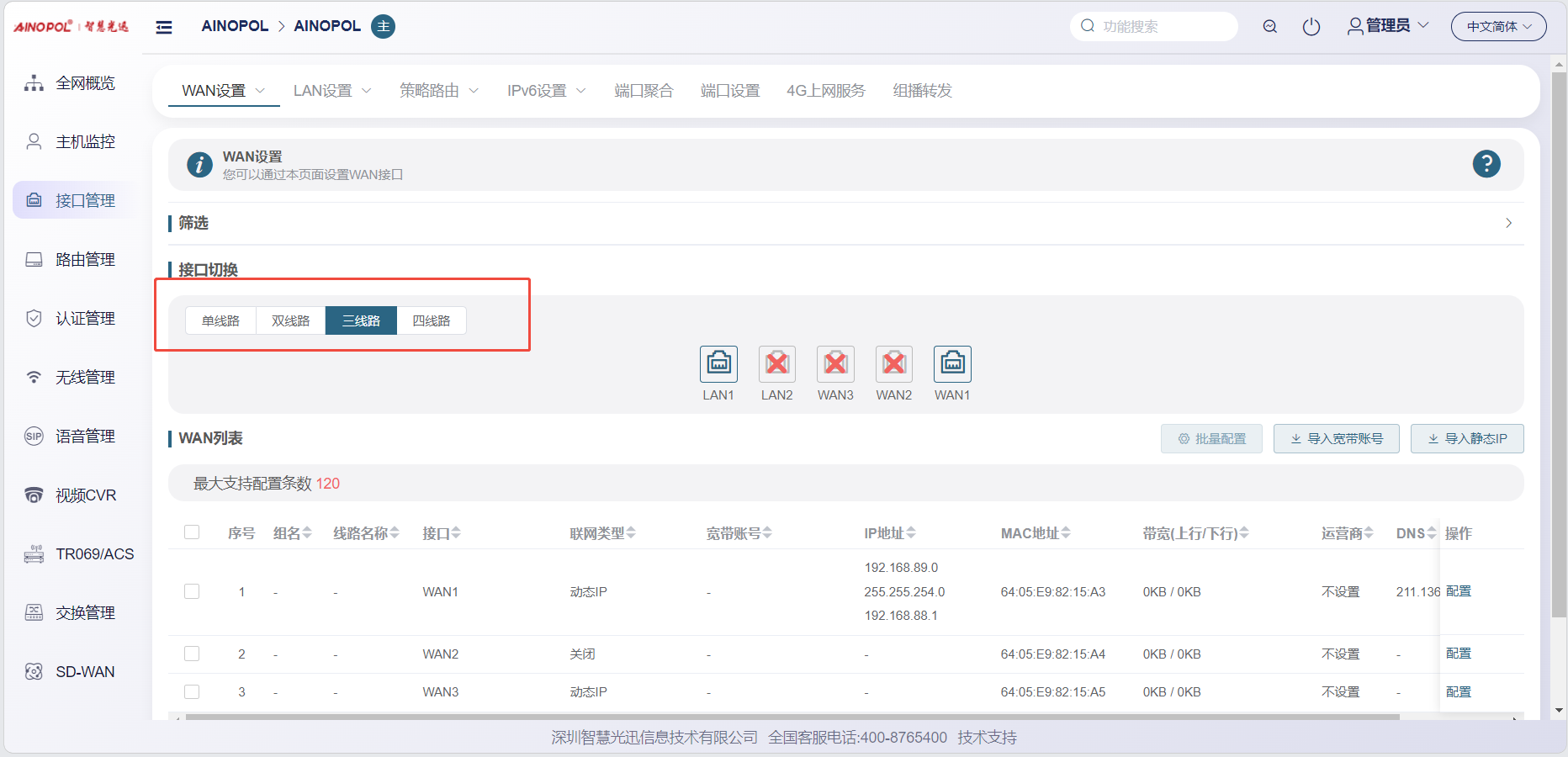

点击接口管理—接口设置，根据需求进行WAN口的分配（选择线路模式），注意更改后需要点保存才会生效
![](/media/202604/6bafd55beb8b4105b6dbf072a914e7c74638.png)
第四步：设置WAN口，选择上网类型，进行外网的接入

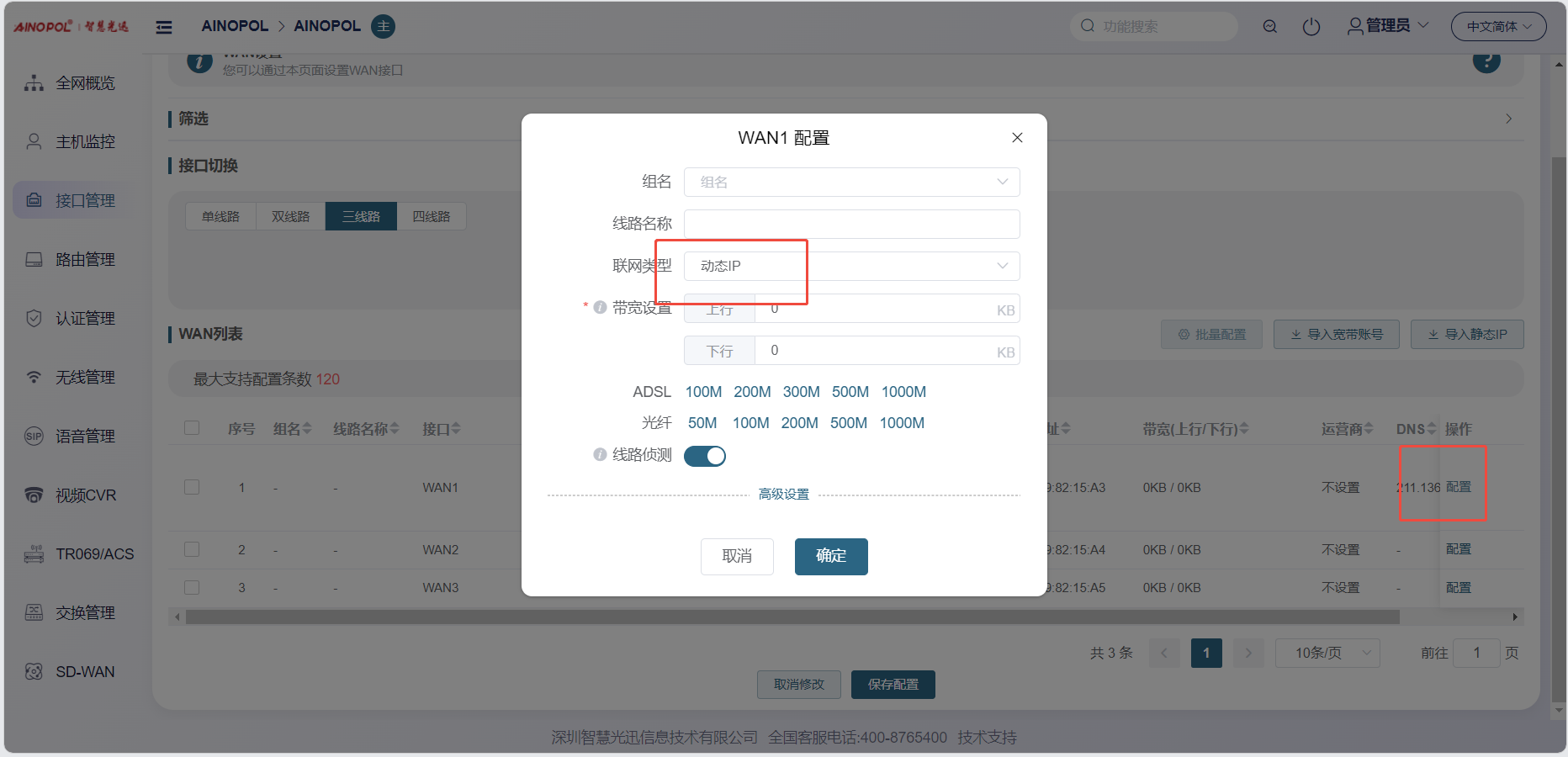

点击接口管理—WAN设置—WAN设置，点击右侧配置按钮，根据运营商所给的外网接入类型选择对应情况并填写对应信息
![](/media/202604/a654f0a7d0b74899b5901259870ee3512431.png)
### 2、融合路由内网规划
第一步：业务网络规划 | 业务网络规划举例
![](/media/202604/94440eb7ec114ef48d533ae2b4ab1f636404.png)

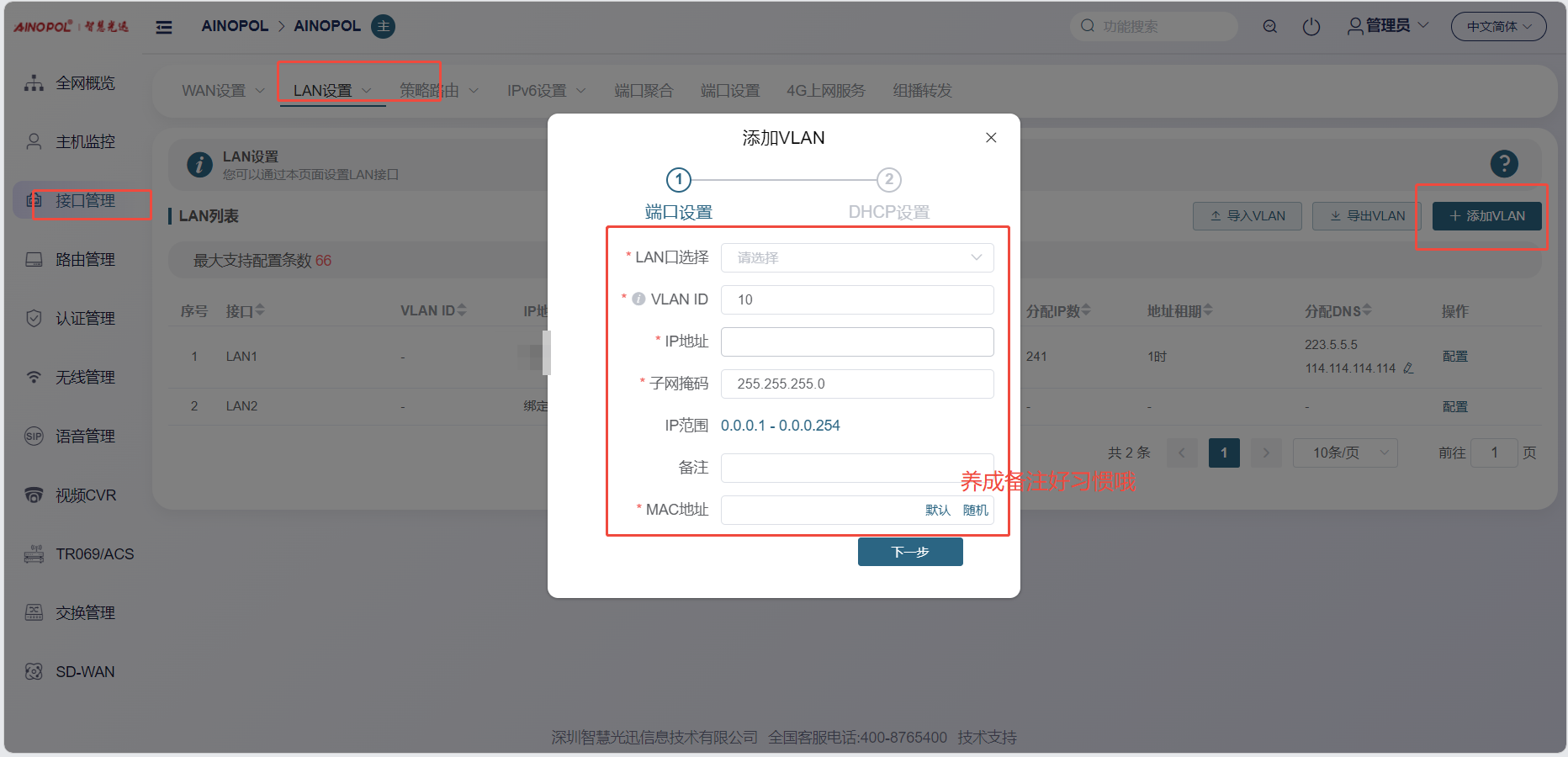

第二步：针对规划的网段创建对应的VLAN
![](/media/202604/d0a776ea8678479685697fa0061043c92604.png)

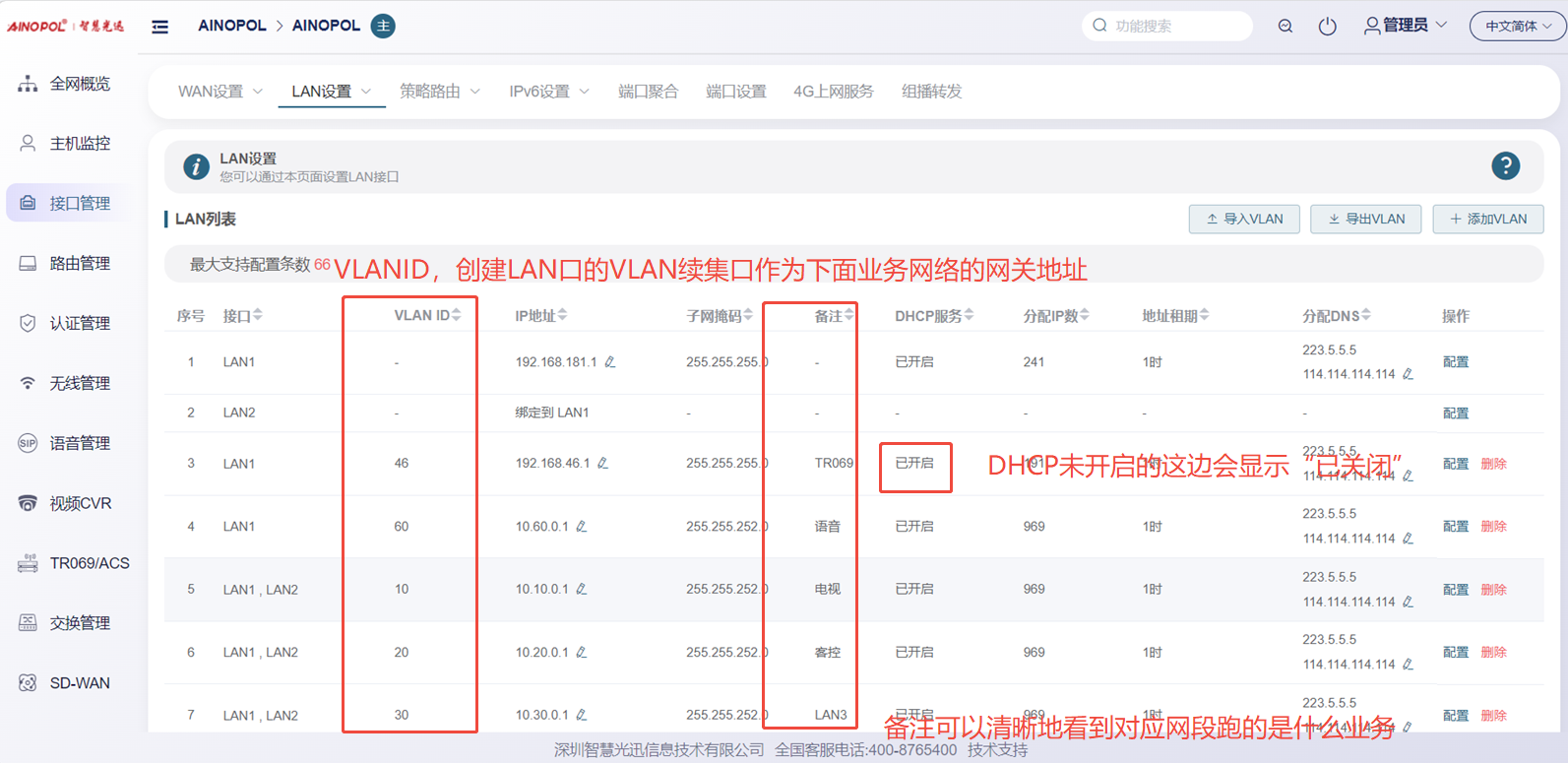

第三步：针对详细的业务规划依次创建，创建完成的详细截图如下所示：
![](/media/202604/4e2b54dbfe0e4ee69ff7c5b9a6905abe6824.png)
## 三、业务部署
### １、TR069业务调试
第一步创建光猫里面的TR069VLAN，这里以VLAN46为例
![](/media/202604/9ab1d9dd1c354a979f652728b9ad590c5865.png)
第二步将光猫的域名（一般在高级设置的远程管理模块将服务器的URL值劫持在融合路由）劫持到路由上进行管理（我们公司的AP默认域名ims.sczhgx.com）需要将域名劫持到融合路由的TR069网关地址上
![](/media/202604/c46a9f084871443795b34068779c90e31519.png)
![](/media/202604/b3197f3218bd4d64841bfd5f132fb9a19678.png)
第三步验证是否劫持成功
在内网环境对应网段ping劫持的域名看解析的地址是否是路由的LAN侧的IP地址，如图返回值为（192.168.46.1）为劫持成功
![](/media/202604/5c49b7b7b33547a3a10a9a49c59f74a58779.png)
第四步查看光猫状态
劫持上来此时选择TR069模块光猫会显示在线状态，此时注意，需要注册电话的话，需要将光猫的名称改所需要注册的电话号码（可以根据光猫的SN或者MAC搜索）
![](/media/202604/c4baf9da059e4874a52a7aa730b5d1627456.png)
![](/media/202604/17a399f8fa914d9ab477430eb391e4163136.png)

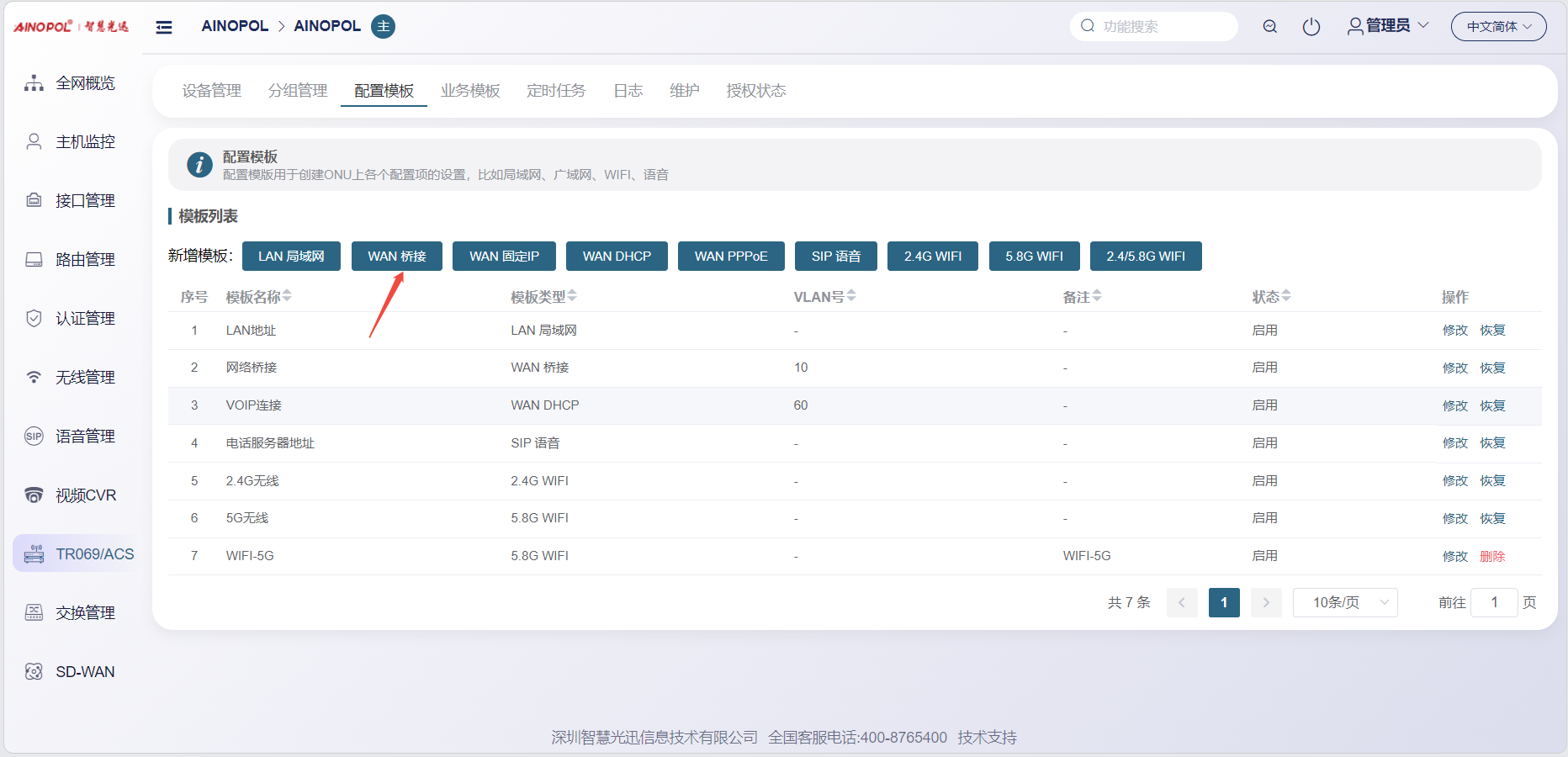

第五步配置模板
配置模板可选择上网WAN链接桥接模式或路由模式或PPPOE模式以及语音WAN链接和无线的2.4G和5G的LAN链接、SIP
![](/media/202604/8484ddc72f284d1fa92055764c1b1ff97089.png)
可选择对应的业务进行修改以及填写该业务对应的vlan，其他wan链接也是如此配置
![](/media/202604/725112c3980347fdbe30f42073ee64165792.png)

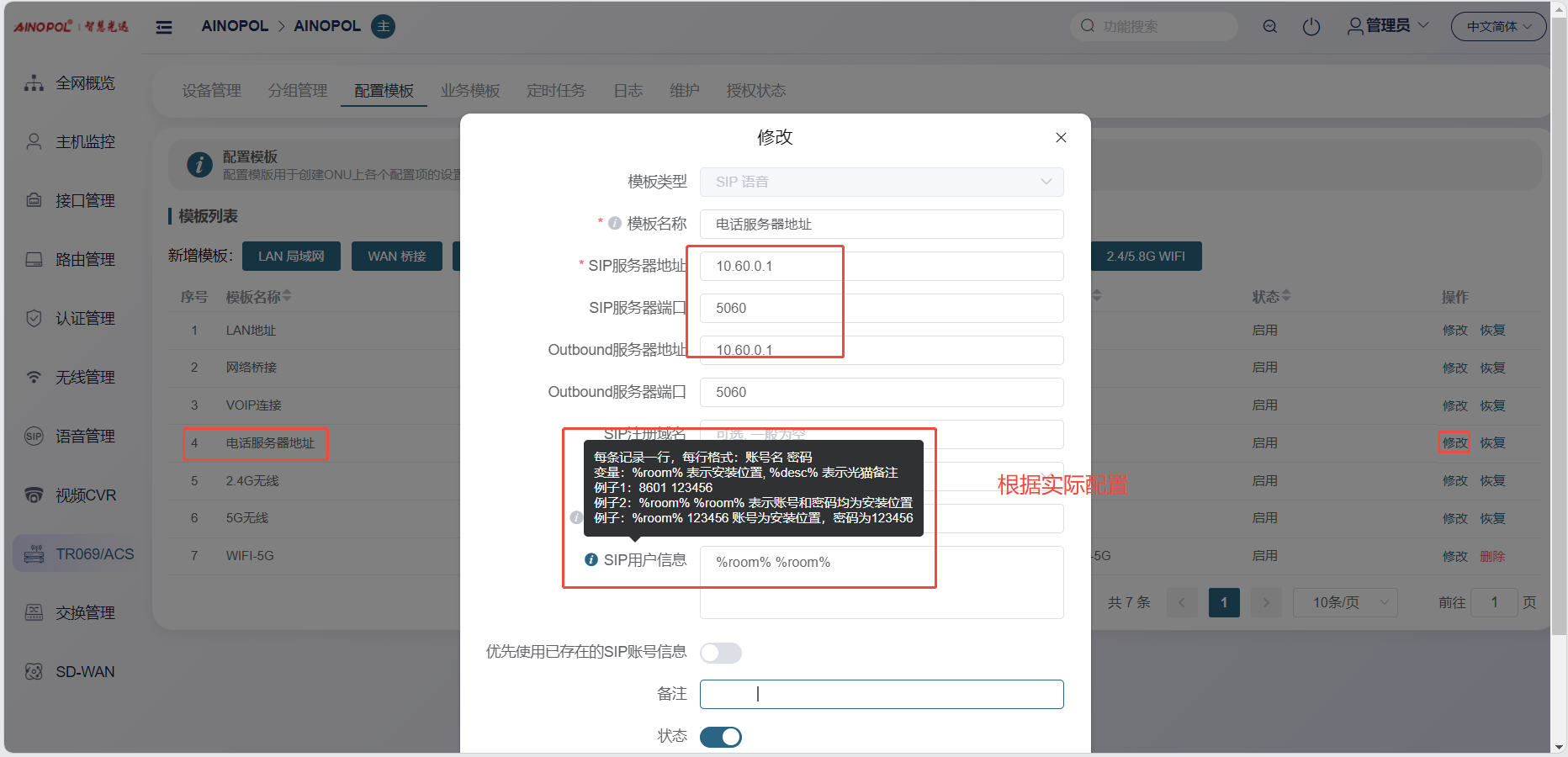

SIP配置：电话服务器地址点击修改－－服务器地址10.60.0.1，端口5060，分机号匹配方式根据实际配置，
![](/media/202604/068e3b9c02164ff39bea5ac0816942f53783.png)

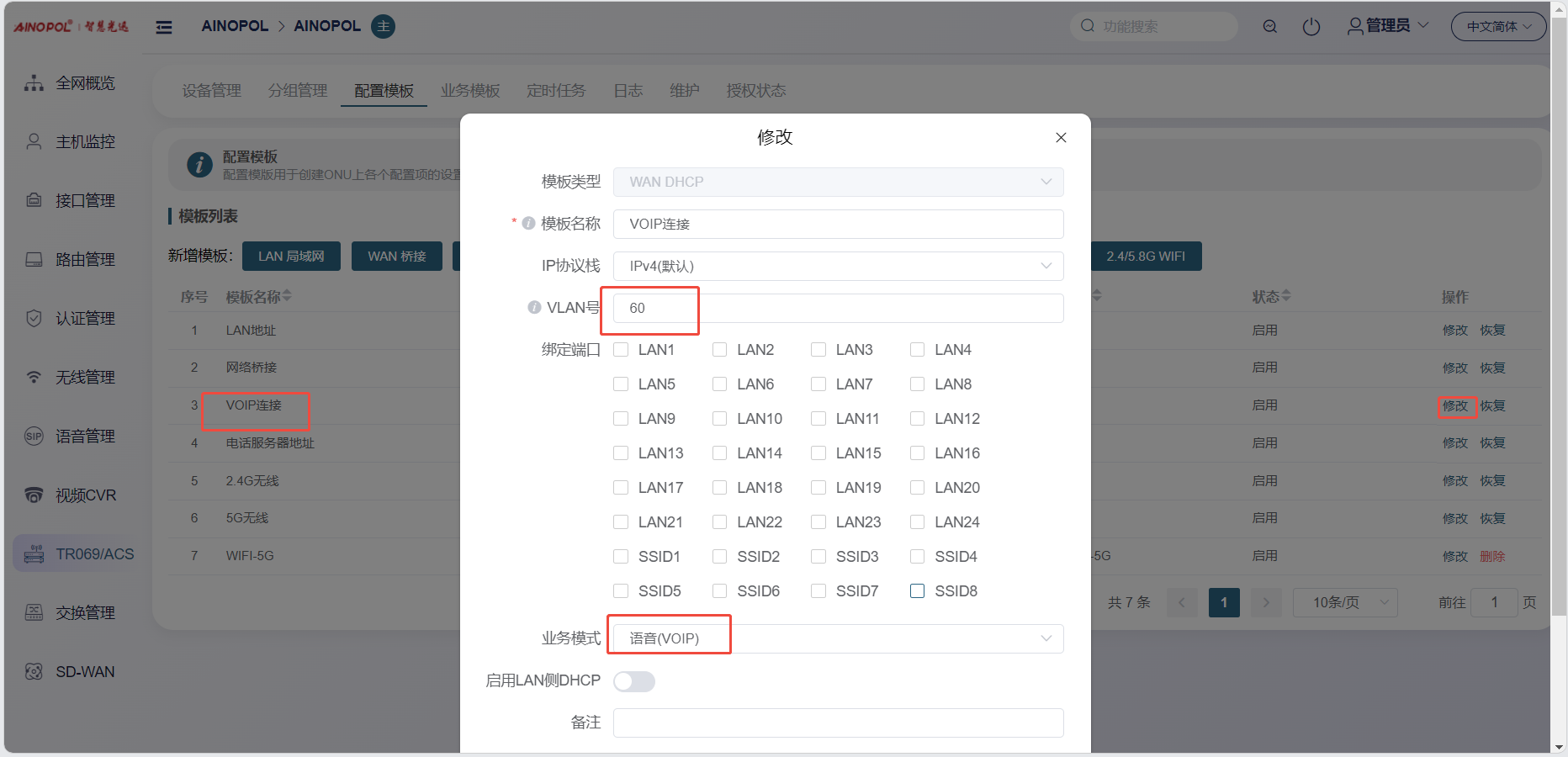

VOIP连接点击修改，VLAN60
![](/media/202604/9a89128f429b493da0a3adfec13d2ed05205.png)

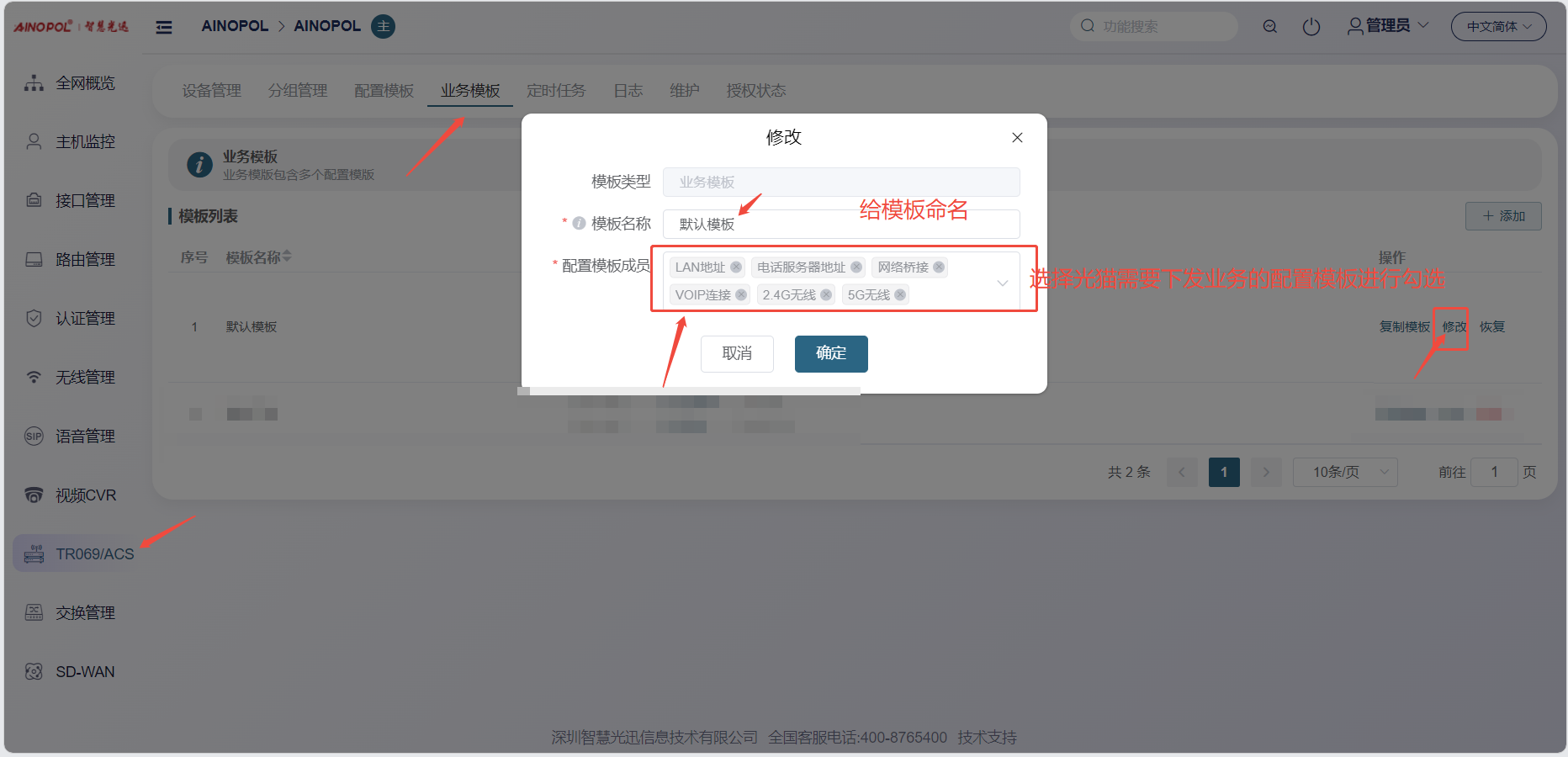

然后将光猫需要对应业务的配置模板进行勾选，然后勾选光猫进行下发，在日志查看wan链接下发成功即可
![](/media/202604/8ed99e6b6c7244c79c4d96e1075e248d4156.png)
![](/media/202604/17361f4f3cd7497fbe2a61fa210d6a269618.png)
![](/media/202604/b5539f76933f47c1ac77c3c282ac42a87380.png)
![](/media/202604/2581506251744135aa533349a9263f559923.png)
### １、GO-SIP语音业务调试

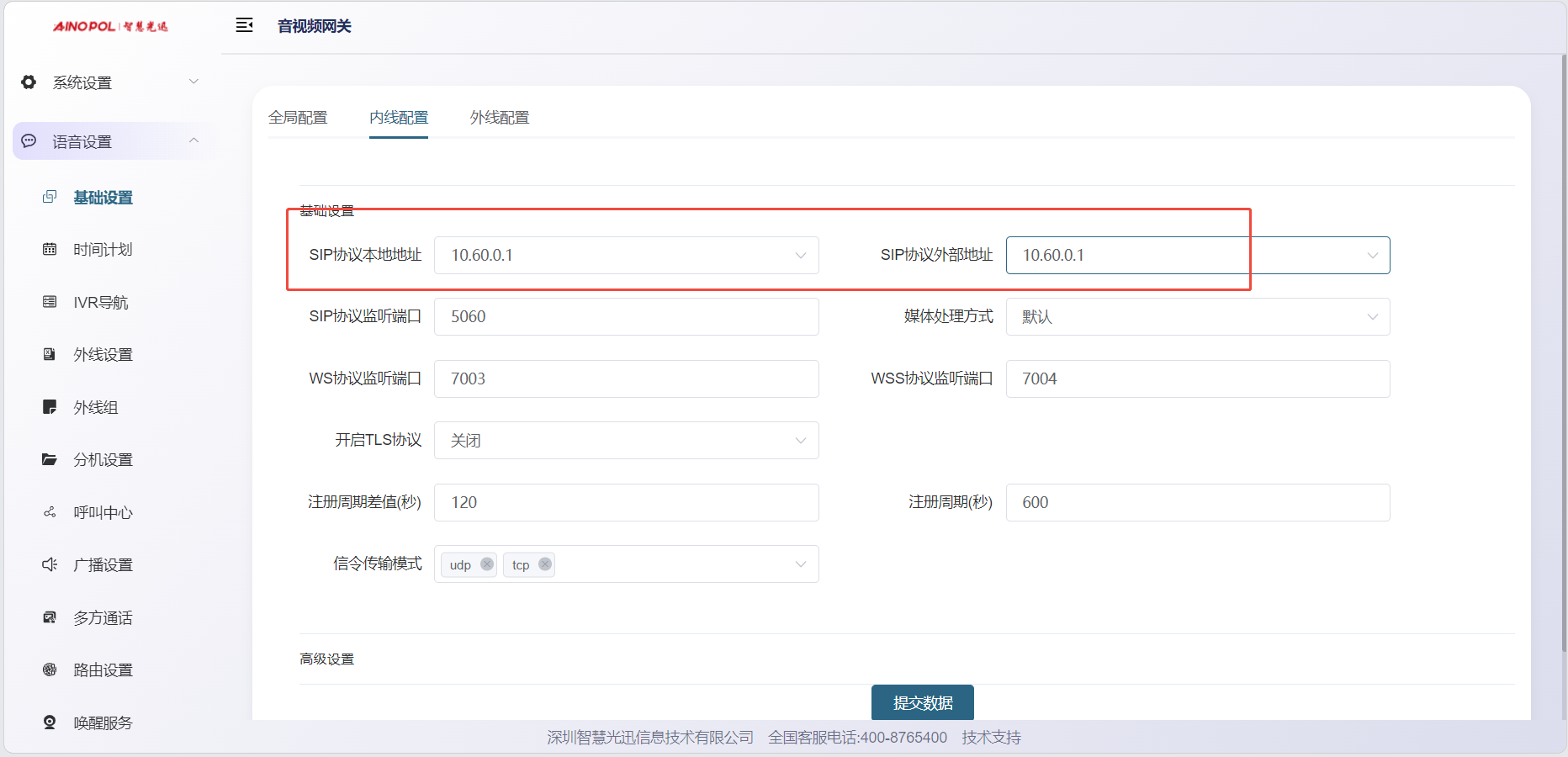

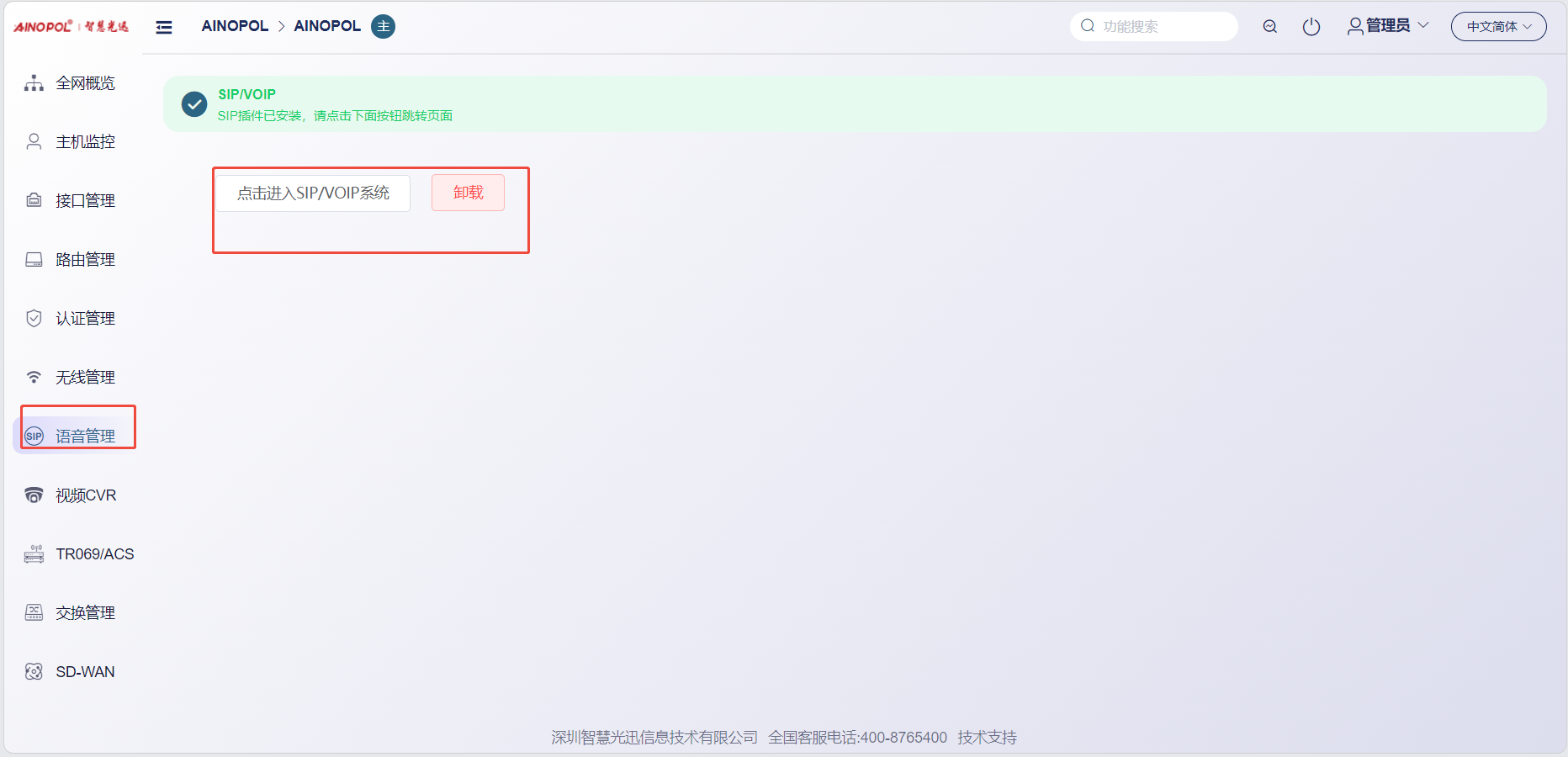

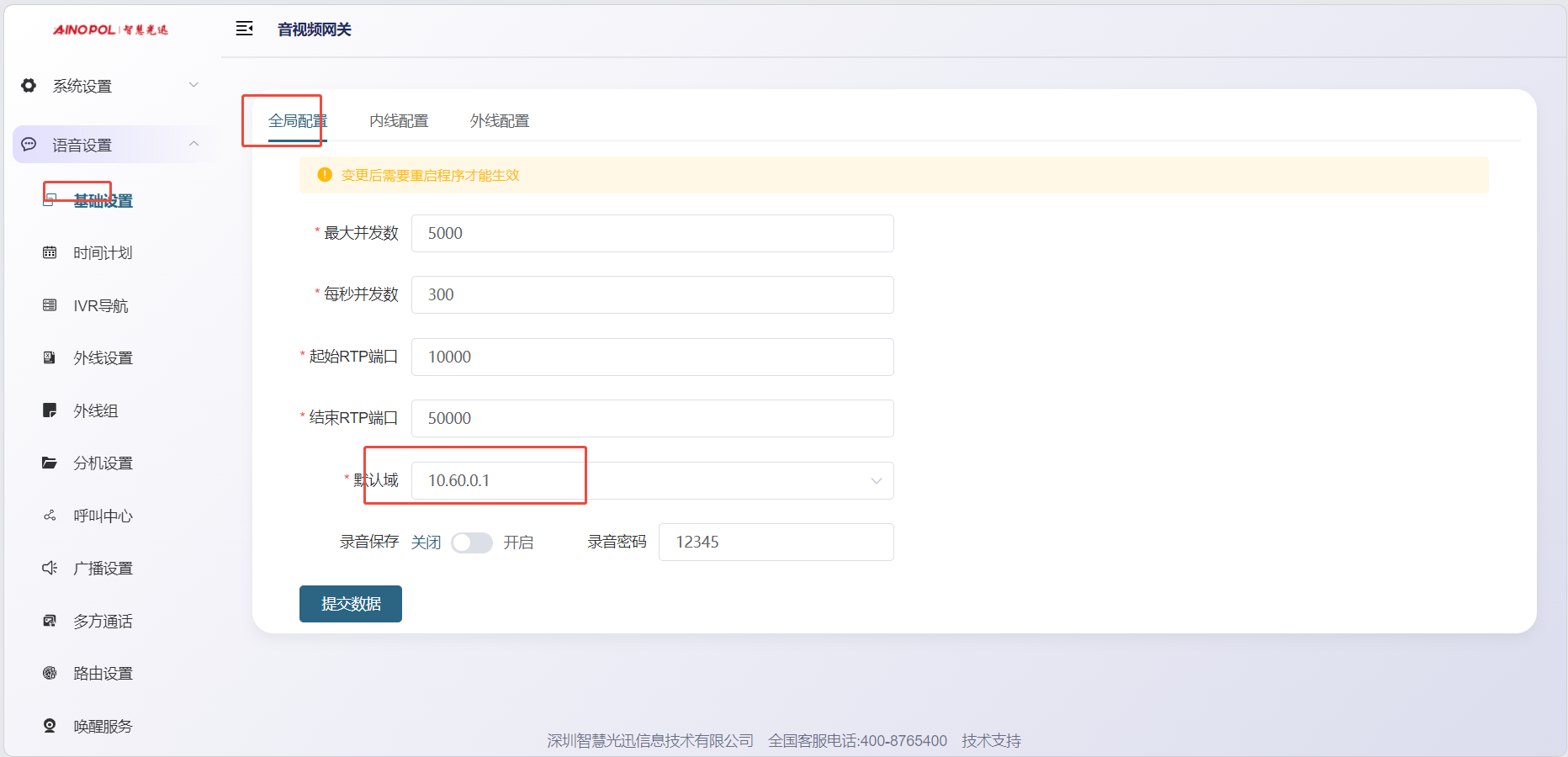

第一步，语音管理－－点击进入GO－SIP－－基础设置－－全局设置（默认域设置语音VLAN的网关地址）－－内线和外线的SIP协议本地地址、SIP协议外部地址均设置语音VLAN的网关地址
![](/media/202604/0dca1b332f72437eb91b3694b4a8b84a5730.png)
![](/media/202604/3fdc8bb9a0ee4c08be927ca9340536791659.png)
![](/media/202604/1347775569f64aba88e800db21a662b77468.png)
![](/media/202604/0e66e19f2e664eb5ad967bc8489ef1422616.png)
第二步，导入分机，分机设置－－导入－－下载模板－－整理分机号－－导入
![](/media/202604/a0805888e0cf4bf893d0d40e7022823a3497.png)
![](/media/202604/77e226ad3ff64d2db740b42d8cfad41a2841.png等TR069这边的模板下发好后发现还是注册不上可以尝试重启SIP的运行
![](/media/202604/08c65dd881c64539bd8e75f9d8e57a2e4705.png)

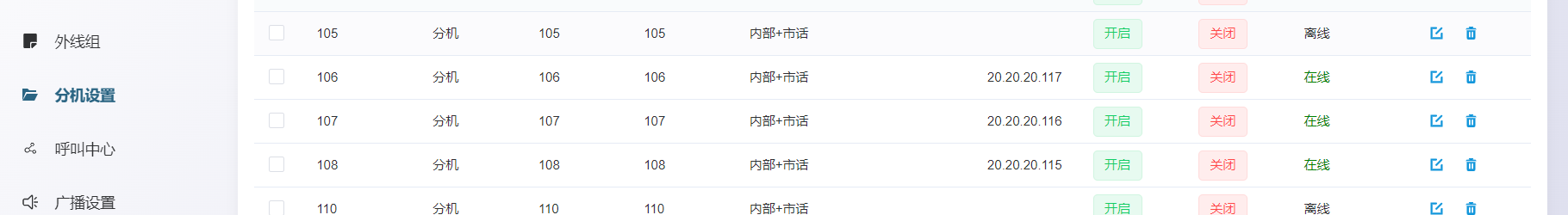

注册成功会显示在线，入下图所示：
![](/media/202604/ababb5d180b94b1cb8e73c90953788069014.png)
### 3、直播代播（电视）业务配置

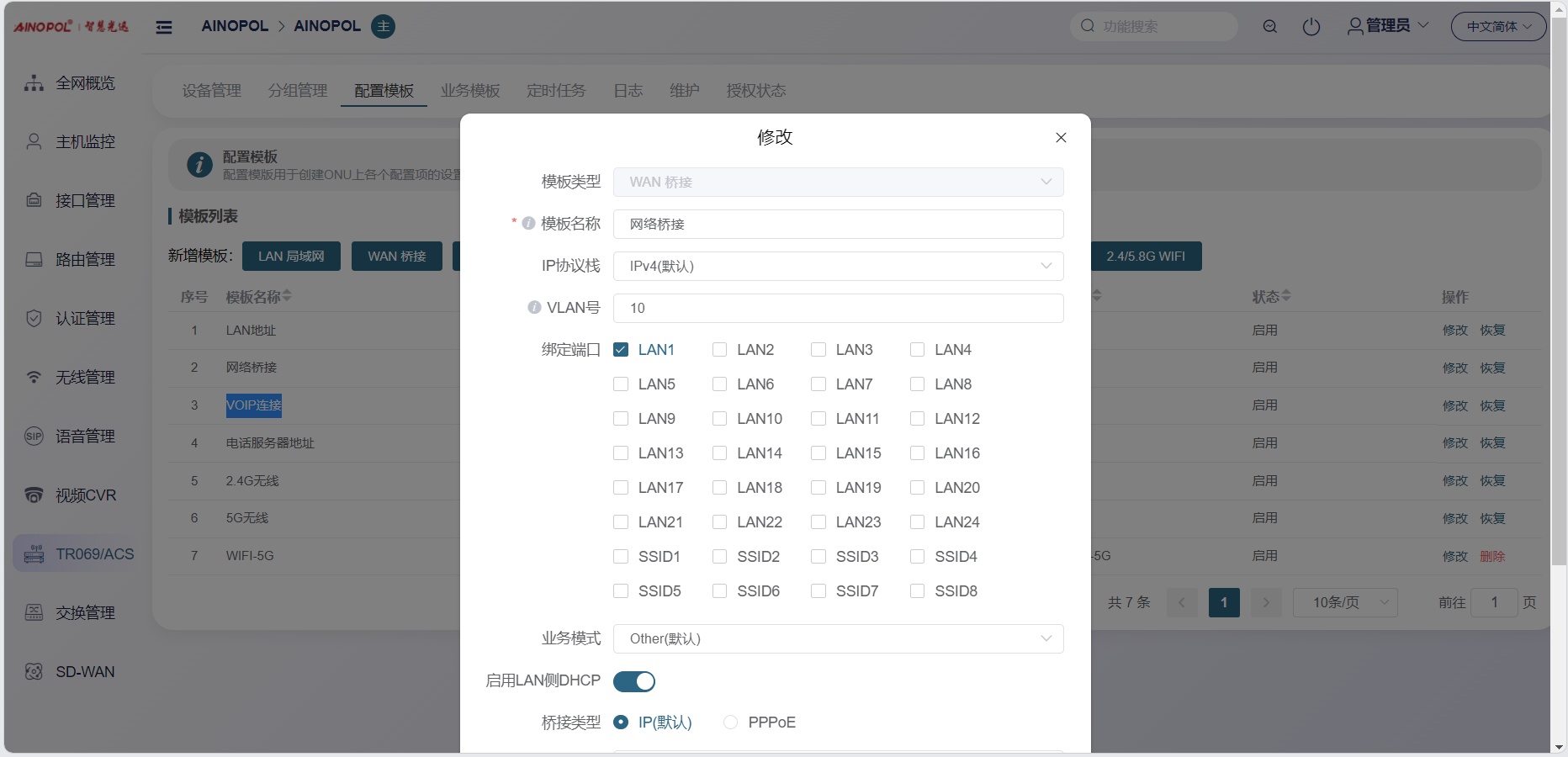

（1）第三方光猫针对电视业务只提供网络，做好对应端口的vlan划分即可
![](/media/202604/036f4bc270a144b9afc96f73f058e3d94464.png)
（2）电视终端APK下载位置（注意云屏是需要购买授权的）：https://www.sczhgx.com/service/dfu_download.html?t_id=7&language=
（3）直播代播配置：

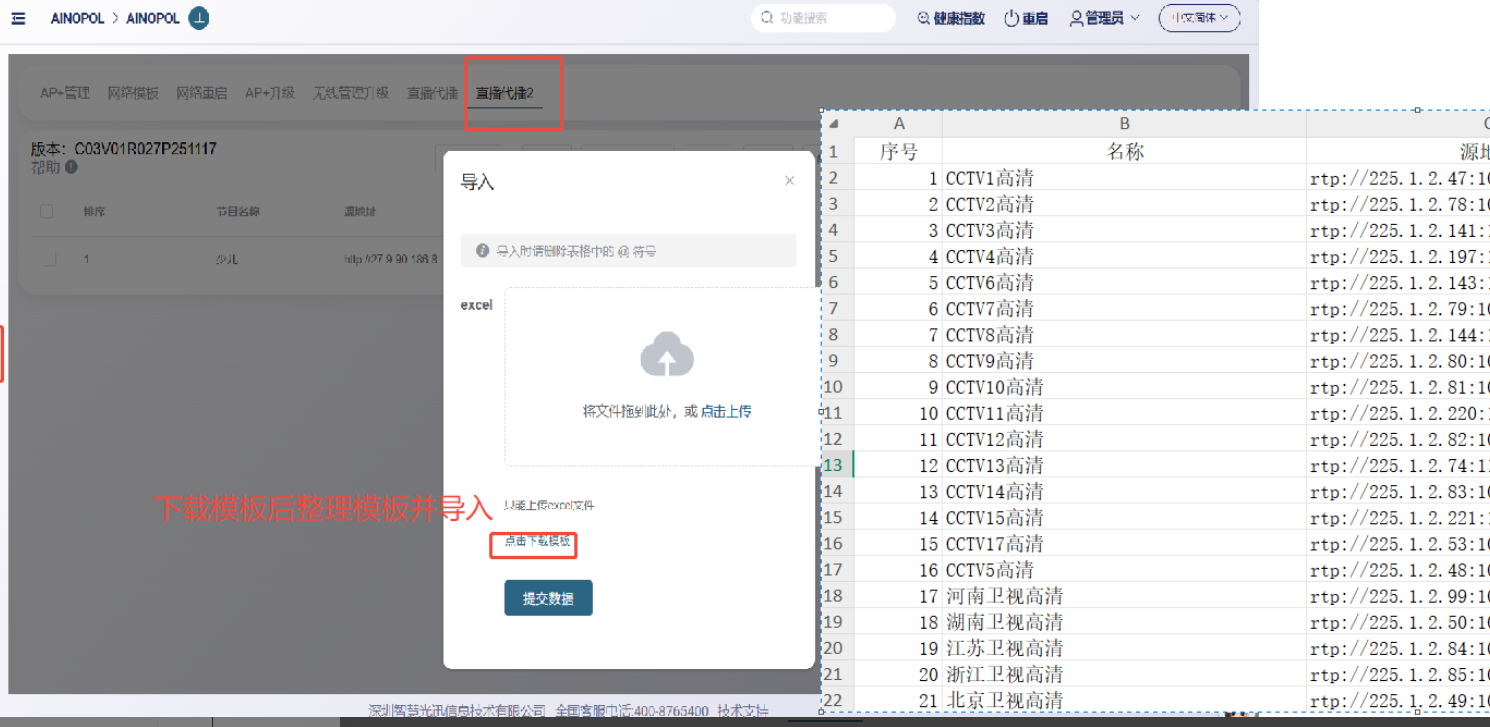

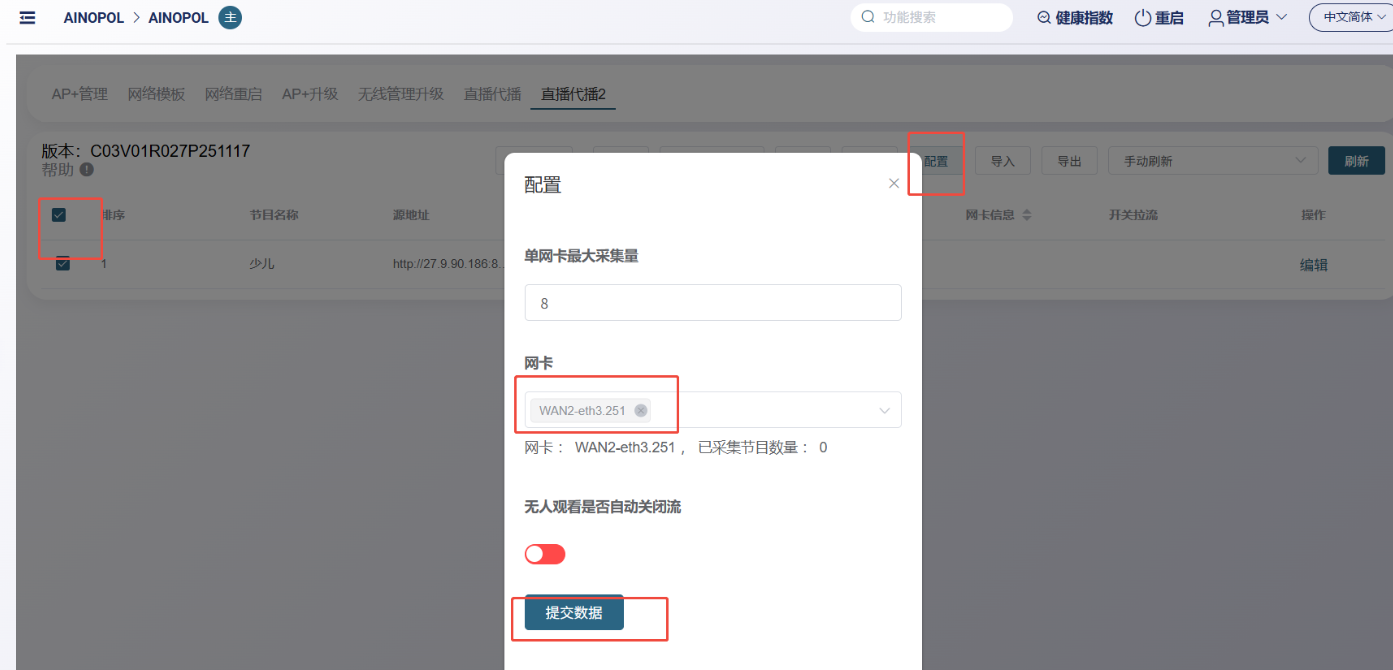

第一步，无线管理--直播代播2--导入--全部勾选--配置--选中采集的WAN口确定

![](/media/202604/16e18cc983bd44efa95a494c214995c52898.png)
![](/media/202604/4e55cf6c6d7c4f0d9e0120b7a7421baa2393.png)

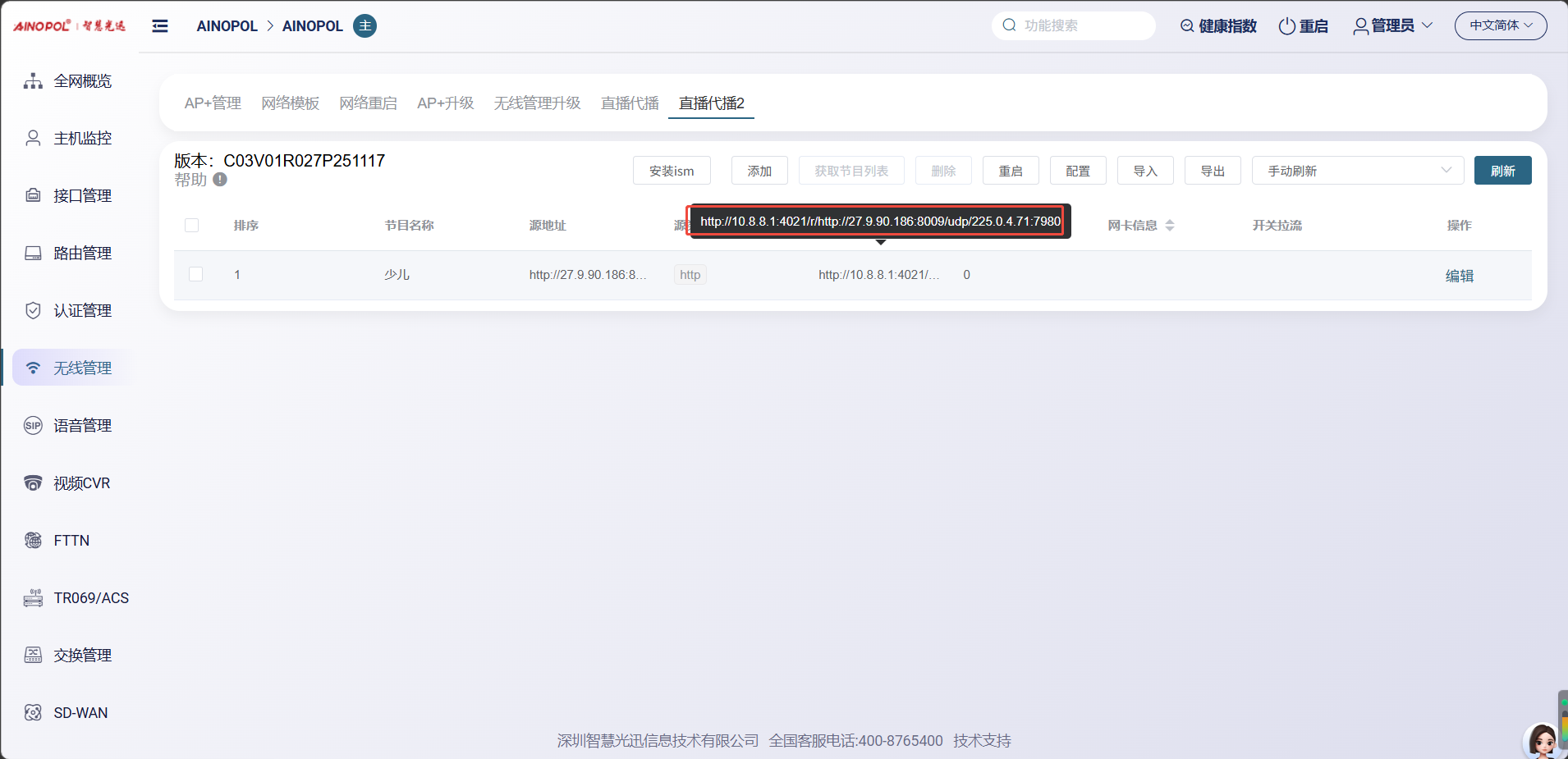

第二步，检测是否可以正常播放，电脑接AC200R下的内网，自动获取，保证获取的IP可以通网关，电脑下载VLC，播放直播代播的输出地址
![](/media/202604/74c5d715615f4ef89b8a1efcf3c163d84169.png)
![](/media/202604/9572d11b96854806b1c2e515d98e67af5923.png)

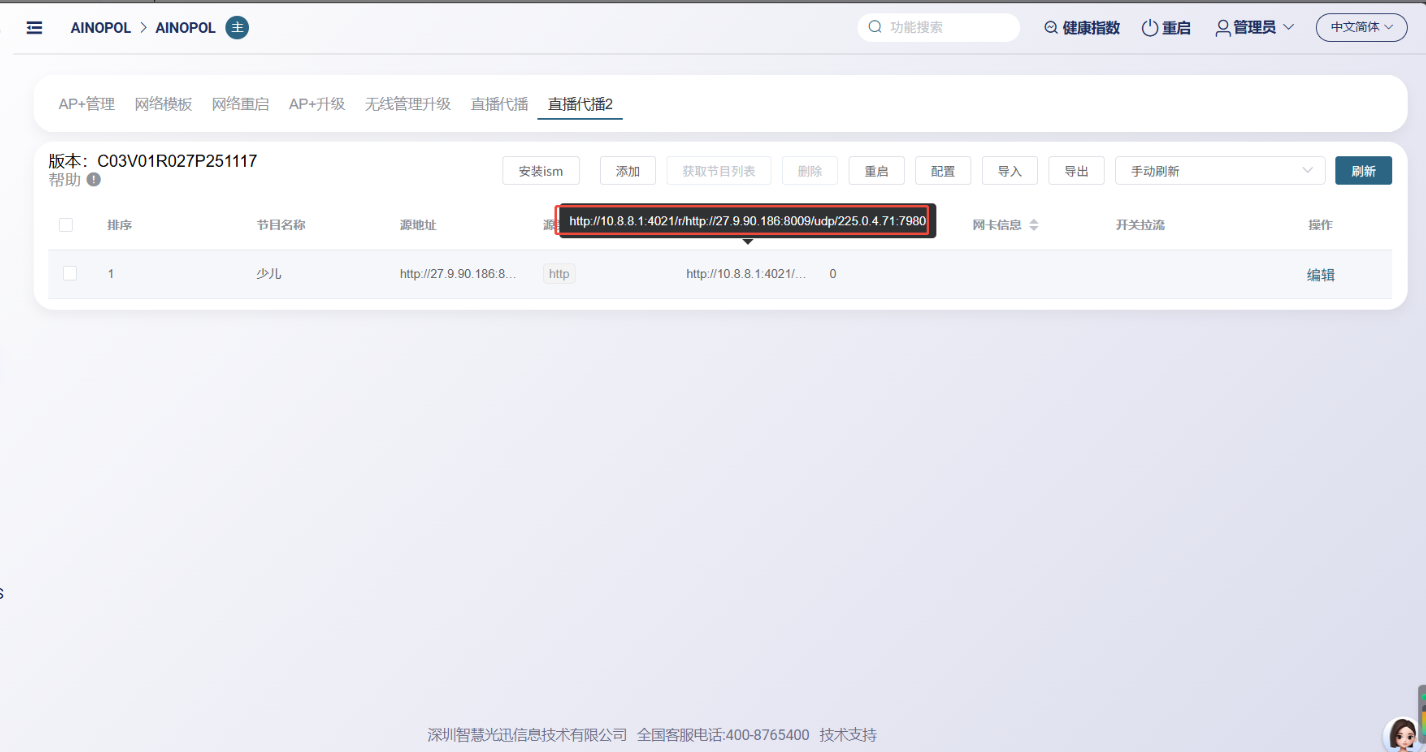

第三步，确保可以放后，将直播代播的节目全选导出
![](/media/202604/04e52b1033714b9fac3393373caf29d21724.png)
![](/media/202604/6edf6e9504114c93b2cedcfae3d2e0124333.png)

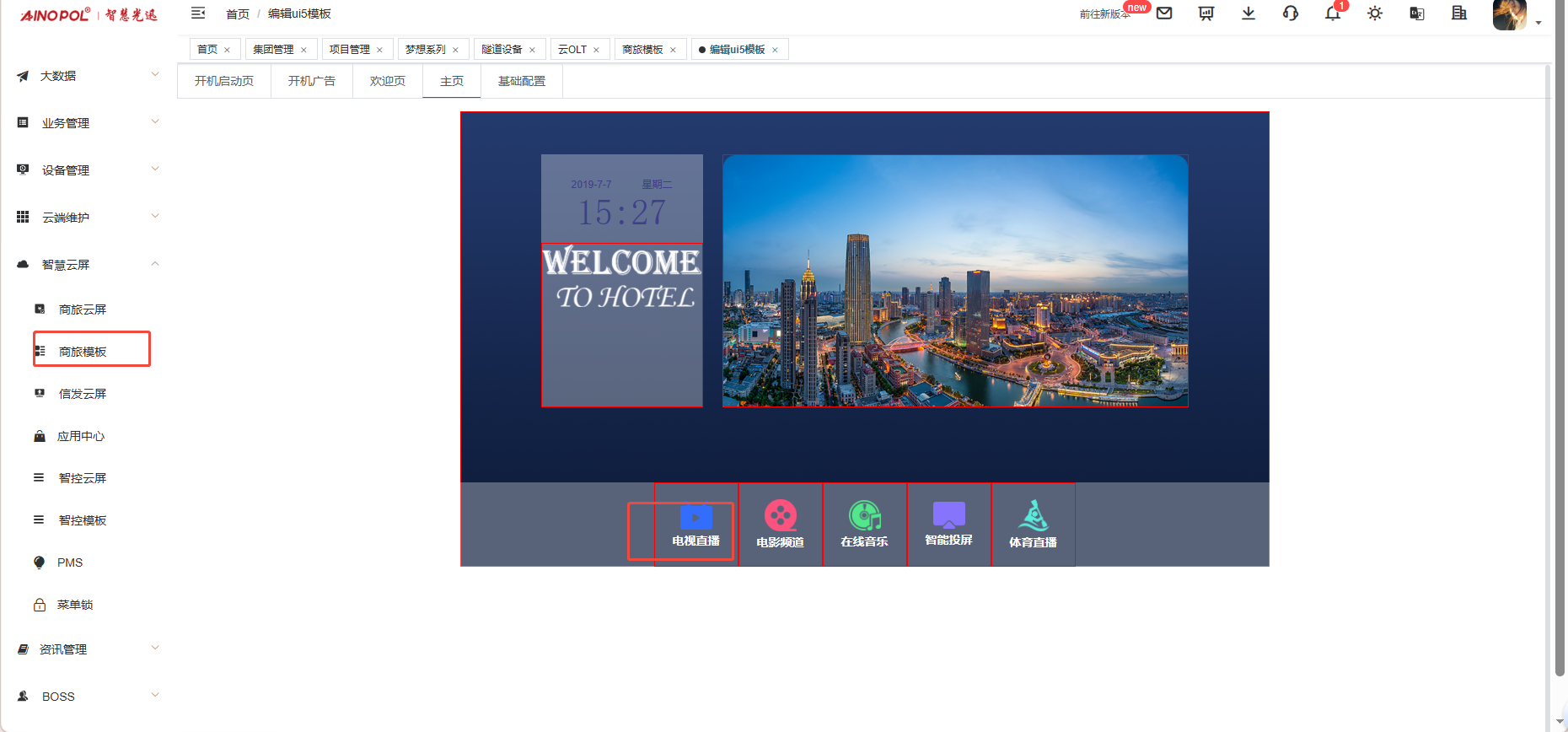

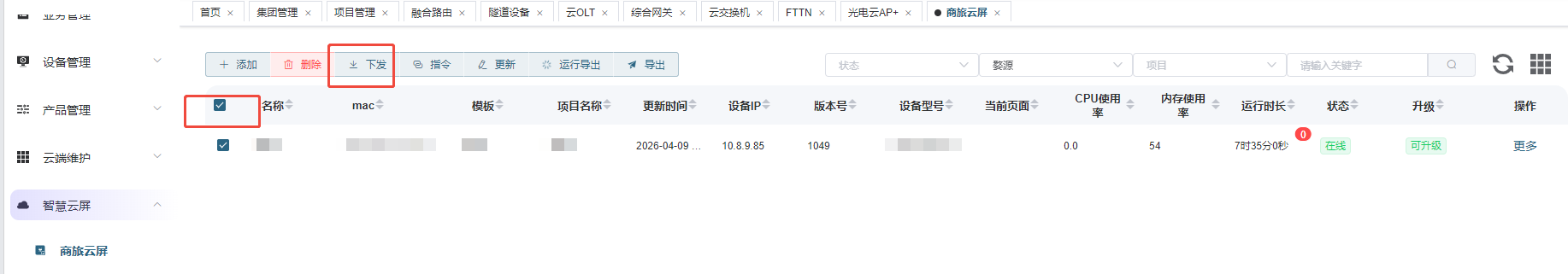

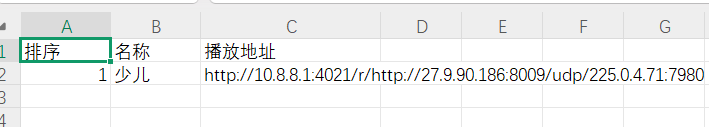

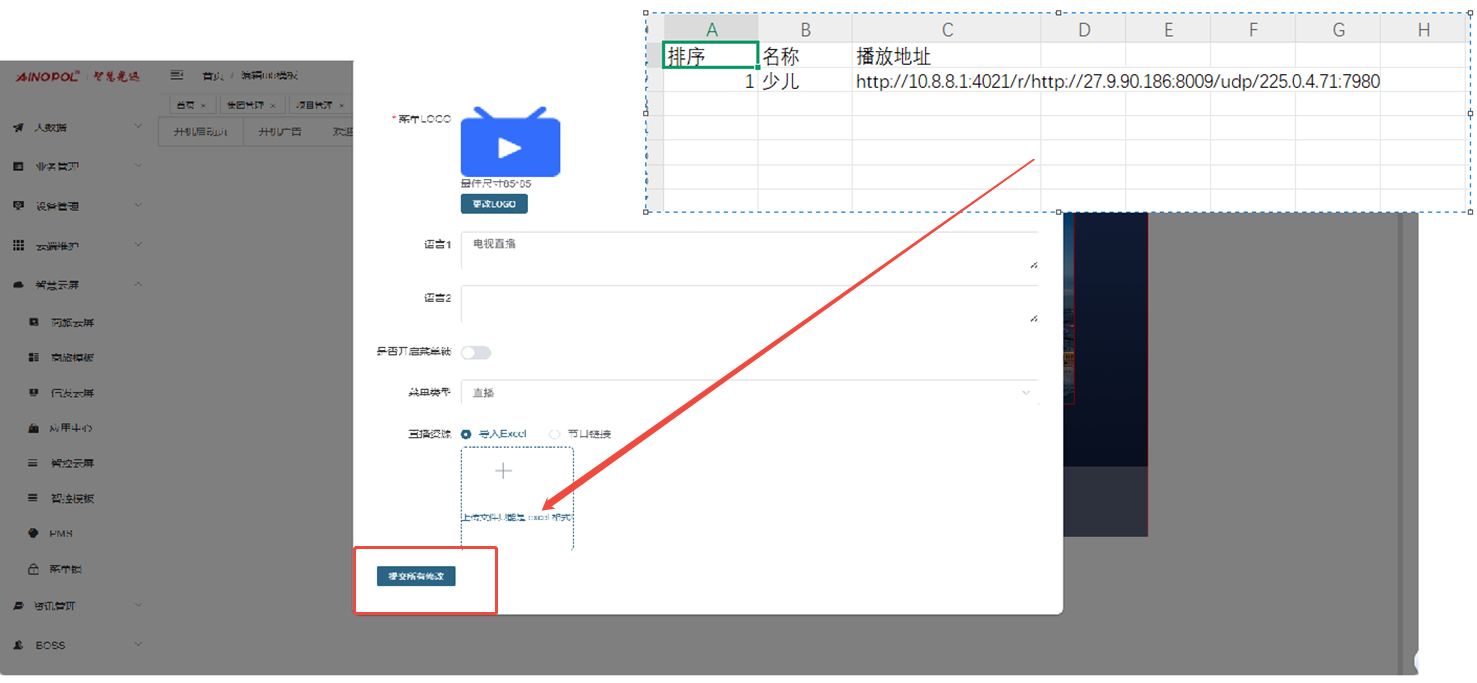

第四步，将导出的直播代播节目列表导入到云屏模板的电视直播中，提交数据后需要在云屏设备将模板重新下发
![](/media/202604/f7a87f9e67b9478383eb7a674ef226557783.png)

![](/media/202604/660edef5abdd458db1f4d6c9c152bb418121.png)
![](/media/202604/98dcbc2e5f714c7180875e79ae344aaa3633.png)
