梦想网关 802.1X认证(梦想网关对接框式交换机)-命令行配置
梦想网关 802.1X认证(梦想网关对接框式交换机)-命令行配置

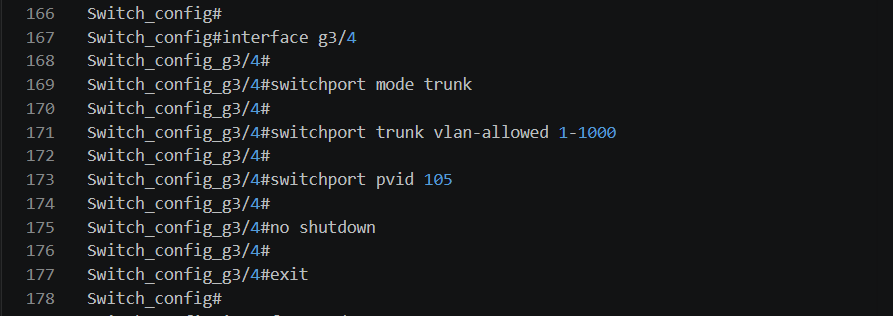

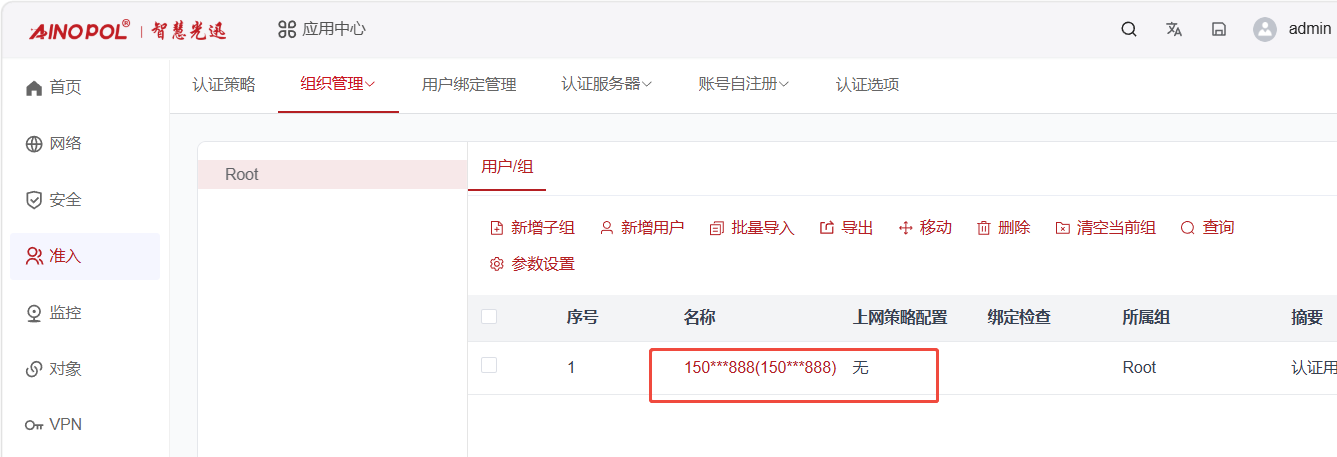

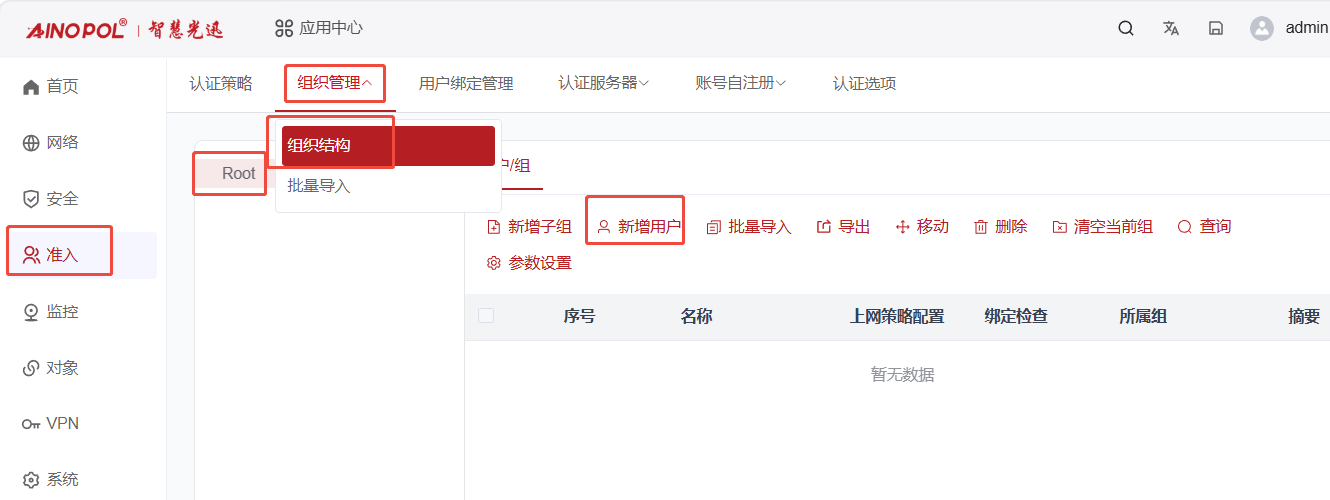

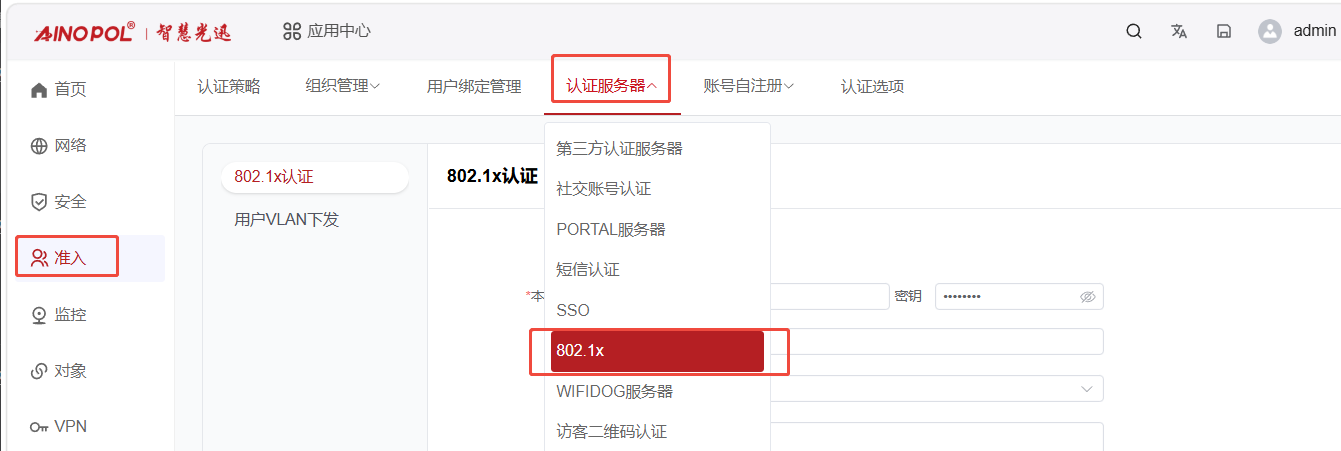

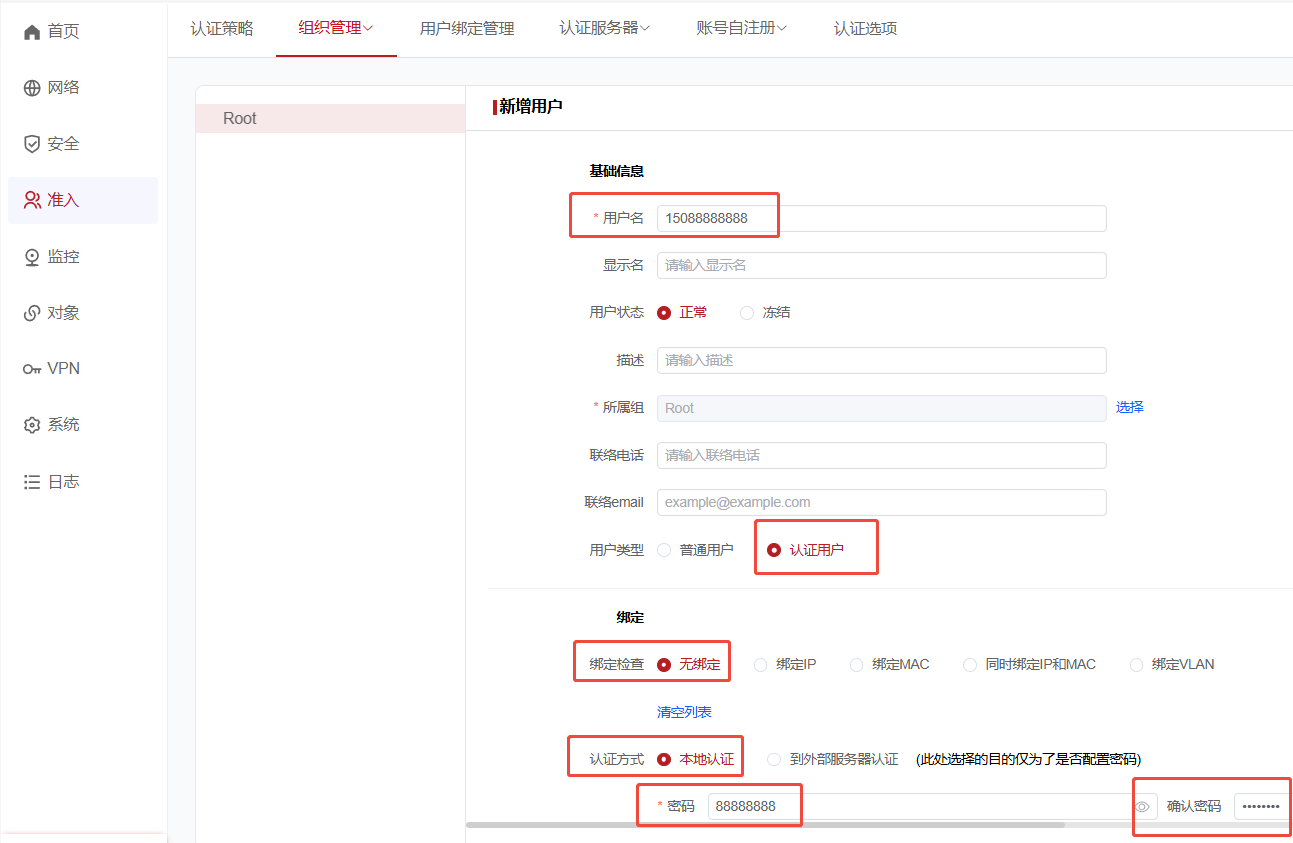

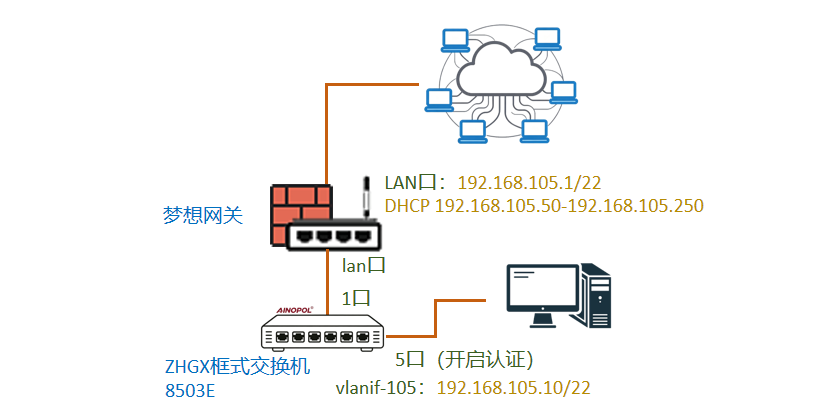

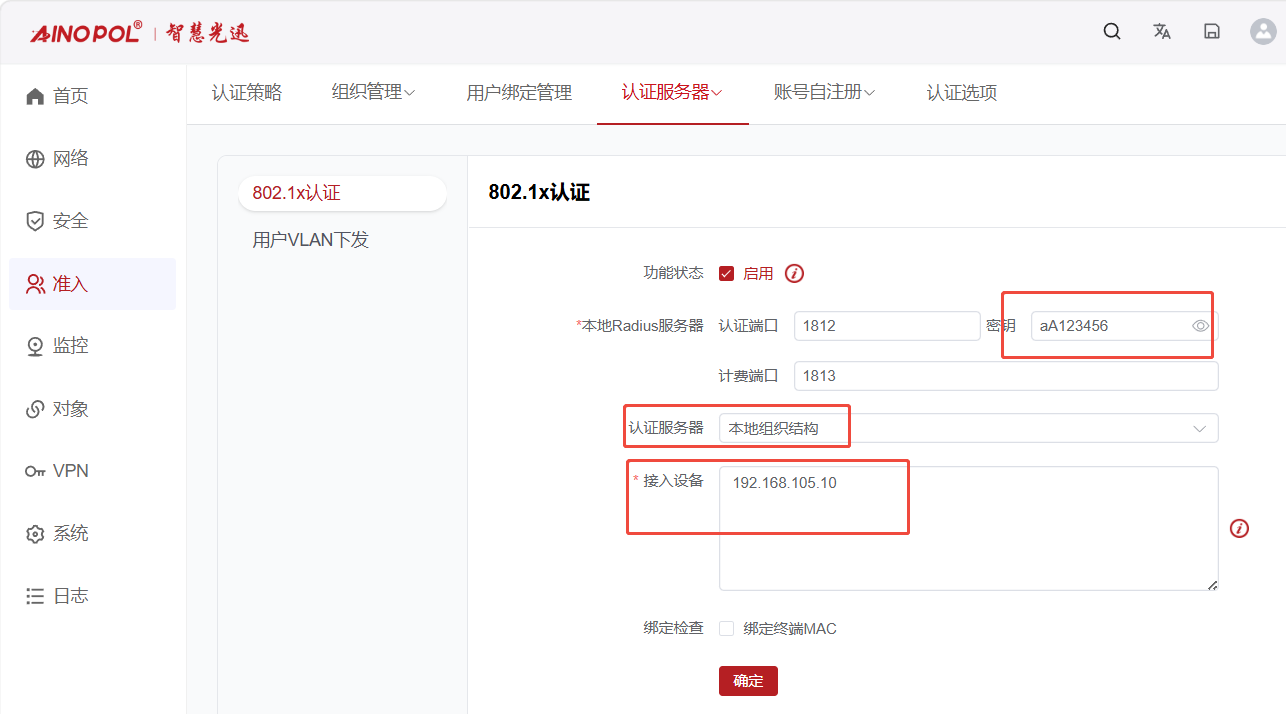

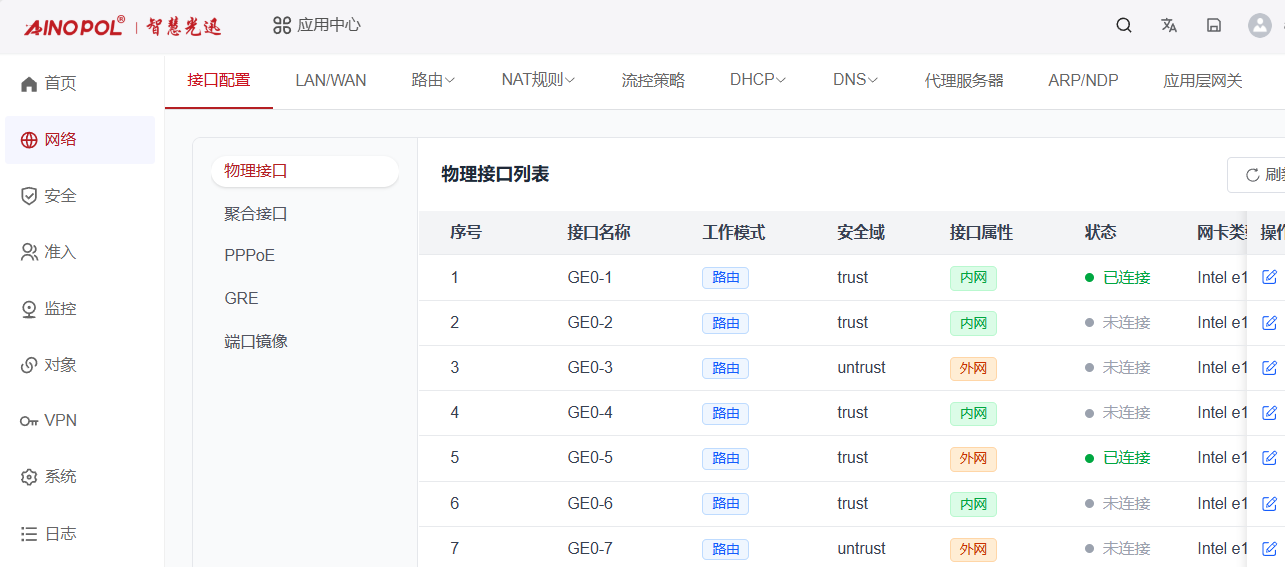

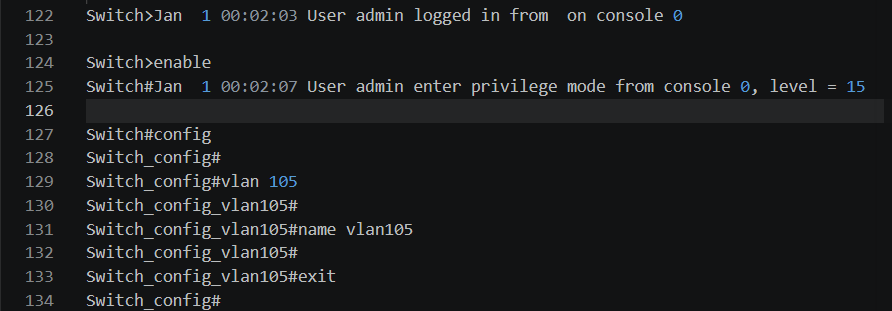

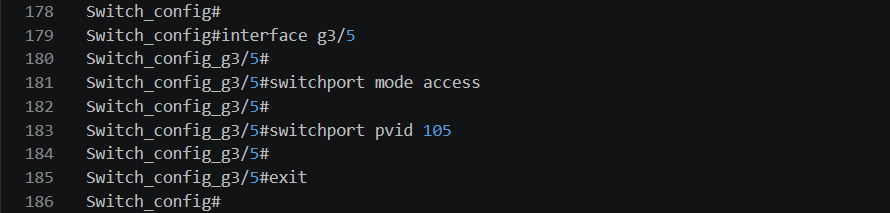

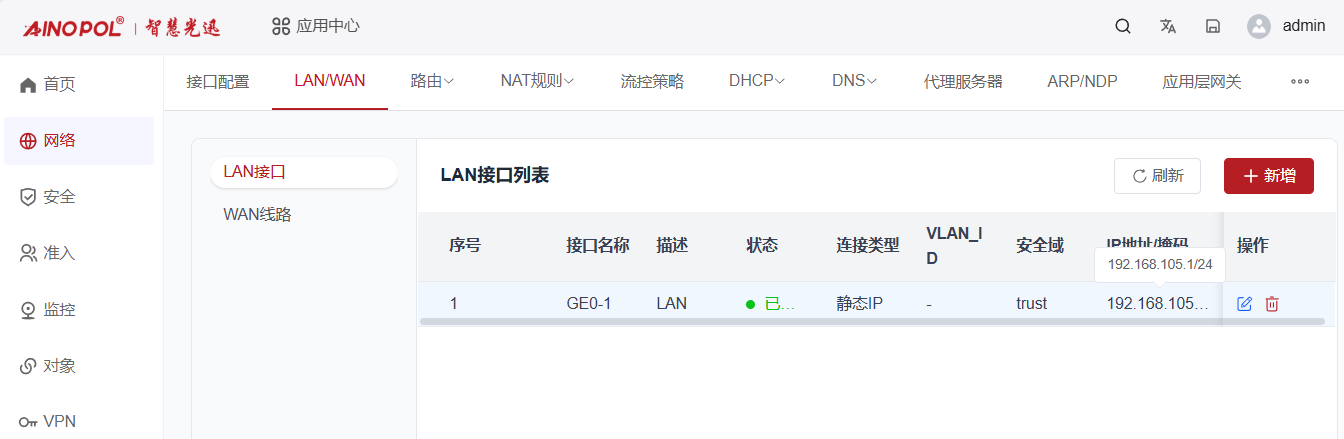

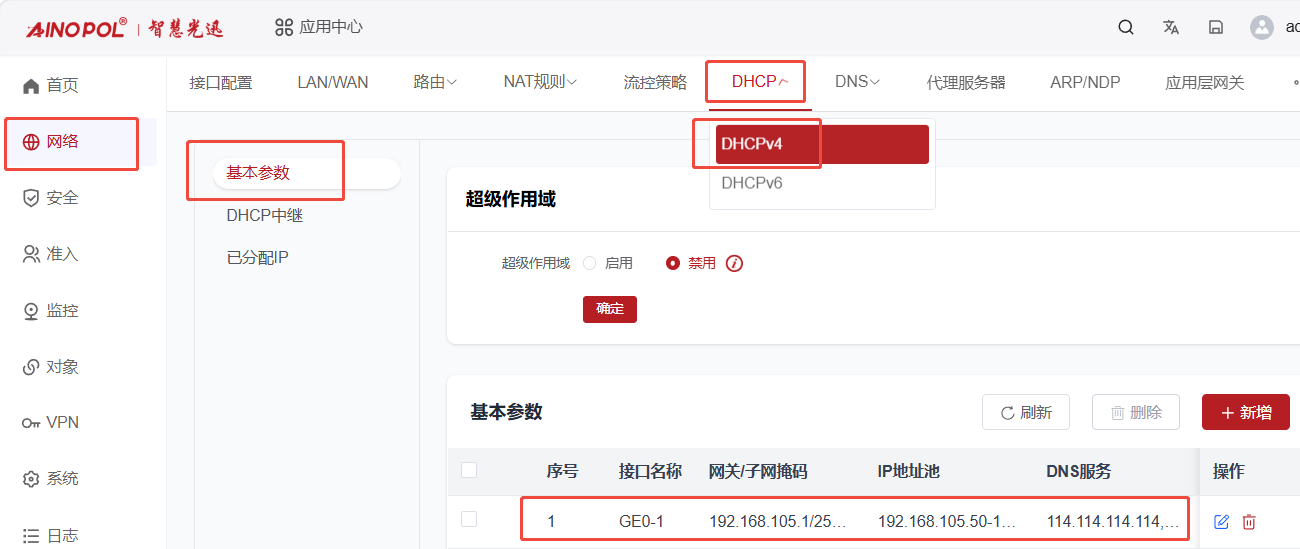

【产品教程】2026.07.03 XOS2.0（公用801）WIFI认证-802.1X认证(梦想网关对接框式交换机)-命令行配置 操作背景：现网中，客户需要部署802.1X认证，实现电脑客户端连接交换机指定网口，需要通过802.1X后方可上网，此时应当如何实现 操作环境(设备)： （1）梦想网关：作为802.1X认证机制中的认证服务器角色，存储用户的账号密码，校验和鉴权 （2）合式交换机（8503E）：作为802.1X认证机制中的认证者角色，认证的闸口，转发认证数据，协议转换 （3）Windows11的笔记本电脑：作为802.1X认证机制中的请求者角色，和用户交互，输入认证信息  1、功能和环境注意事项 ● 使用专用客户端对接，其他第三方客户端存在一定差异性，不保证对接效果，客户端在文档下面可以下载。 ● 使用该认证功能的时候，客户端不要开启360安全卫士，金山毒霸等杀毒软件，安装过程中开启会导致部分模块组件无法安装，打开软件过程中开启会出现无法关联硬件网卡导致 “网络初始化失败”的情况。 ● 盒式交换机目前不支持 “预连接” 模式 2、详细操作步骤 第一部分：梦想网关802.1X认证的服务器的部署 第一步：配置基本网络（详细步骤本小节不详细赘述） ① 配置物理接口  ② 配置LAN口  ③ 配置WAN口 ④ 配置静态路由 ⑤ 配置NAT策略 ⑥ 配置安全策略 ⑦ 配置DHCPServer  第二步：在组织架构中，创建认证账号 在【准入】-【组织管理】-【组织结构】中，点击根组，点击新增用户  配置新增用户的参数，用户名和密码 注意：这里选择认证用户，不要选择普通用户，不然无法被802.1X认证模块调用识别 注意：这里选择本地用户，用户鉴权存放在梦想网关本机  配置完成后，咱们可以查看到提交的配置（创建的用户）  第三步：在认证服务器中，创建和配置802.1X认证服务器参数 打开【准入】-【认证服务器】-【802.1x】-【802.1x认证】  使能802.1X服务，并配置RADIUS对接秘钥，接入设备写咱们交换机的IP地址  第二部分：华为交换机基础的网络配置和认证的部署 第一步，配置基本的端口VLAN ① 创建vlan Switch_config#vlan 105 Switch_config_vlan105#name vlan105 Switch_config_vlan105#exit  ② 配置端口类型（这里以案例为背景来配置，以此提供参考，具体项目可以根据具体的实际情况进行调整） ● 单业务单vlan的场景，咱们可以使用access口 Switch_config#interface g3/5 Switch_config_g3/5#switchport mode access Switch_config_g3/5#switchport pvid 105 Switch_config_g3/5#exit  ③ 如果是trunk口类型（比如上联口，需要承载多vlan的场景），则还需要配置允许列表 Switch_config#interface g3/4 Switch_config_g3/4#switchport mode trunk Switch_config_g3/4#switchport trunk vlan-allowed 1-1000 Switch_config_g3/4#switchport pvid 105 Switch_config_g3/4#no shutdown Switch_config_g3/4#exit  第二步：交换机配置IP地址（有需要的话可以配置路由，非必项，只要确保交换机该vlanif地址到梦想网关可达，到认证设备可达即可） 在路由-IPV4接口中，可以看到IPV4接口列表，我们点击添加 Switch_config#interface vlan 105 Switch_config_v105#Jan 1 00:04:24 %LINE-5-UPDOWN: Line on Interface VLAN105, changed state to up Switch_config_v105#ip address 192.168.105.10 255.255.255.0 Switch_config_v105#no shutdown Switch_config_v105#exit  第三步：配置RADIUS服务器 ① 配置radius服务器的基础信息和默认参数，比如：秘钥参数 Switch_config#radius-server host 192.168.105.1 auth-port 1812 acct-port 1813 Switch_config#radius-server key aA123456  第四步：AAA 认证与计费策略 ① 创建 802.1X 认证方法列表，采用 RADIUS 远程认证 Switch_config#aaa authentication dot1x dot1x_radius group radius  ② 创建 802.1X 计费方法列表，采用start-stop模式（终端上线发开始报文、下线发结束报文） Switch_config#aaa accounting network dot1x_acc start-stop group radius  第五步：配置802.1X 全局参数 ① 全局开启 802.1X 功能 Switch_config#dot1x enable  ② 设置认证类型为 EAP，适配 PEAP/EAP-TLS 等主流认证方式 Switch_config#dot1x authen-type eap  ③ 设置认证报文发送超时时间 30 秒，对应华为的dot1x timer client-timeout 30 Switch_config#dot1x timeout tx-period 30  第六步：修改交换机端口配置 配置端口的控制方式为自动，并勾选重认证，配置完成后点击应用 Switch_config#interface g3/5 Switch_config_g3/5#dot1x port-control auto Switch_config_g3/5#dot1x authentication method dot1x_radius Switch_config_g3/5#dot1x accounting enable Switch_config_g3/5#dot1x accounting method dot1x_acc Switch_config_g3/5#exit  第三部分：电脑终端打开802.1X客户端做认证上网 ① 安装802.1X客户端 客户端资源下载：（注意，安装的时候要把360，电脑管家等等都停掉） 解压后可进入安装向导开始安装  安装的具体过程在此不再赘述 ② 打开安装好的客户端  ③ 根据自己电脑的实际情况，选择认证网卡  ④ 输入认证服务器上，组织结构里面配置的账号密码，输入完成后点击确定即可连接 下面有图是连接成功的状态，会显示当前认证的用户名和在线时长
