框式交换机硬件说明

设备型号：CS8500E系列插卡式核心交换机

12U机箱

1个风扇盘

3个电源槽位

标配不含电源

槽位数量：10个

2个主控槽位

8个业务槽位

交换容量：105.6/422.4Tbps

包转发率：14400/86400Mpps

工作温/湿度：0℃-40℃，10%-90%无凝露

AC电源：100V-240V，50Hz±10%

DC电源：48V

机箱尺寸mm（宽×深×高）:482×370×530

整机重量（空配）:25.5kg

产品外观及硬件规格说明：

![](/media/202605/1a6460c032bd41d182f4764cce26b6c25830.png)

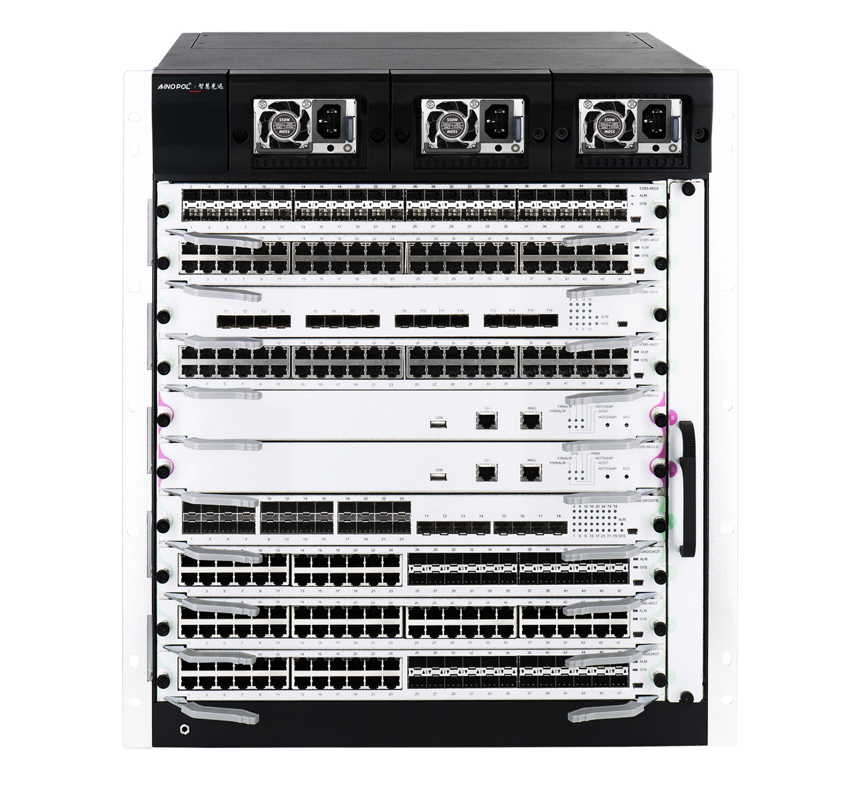

图1 ZH-CS8510E产品正面

![](/media/202605/556c7c8f060c4cd9b0d522663395df526625.png)

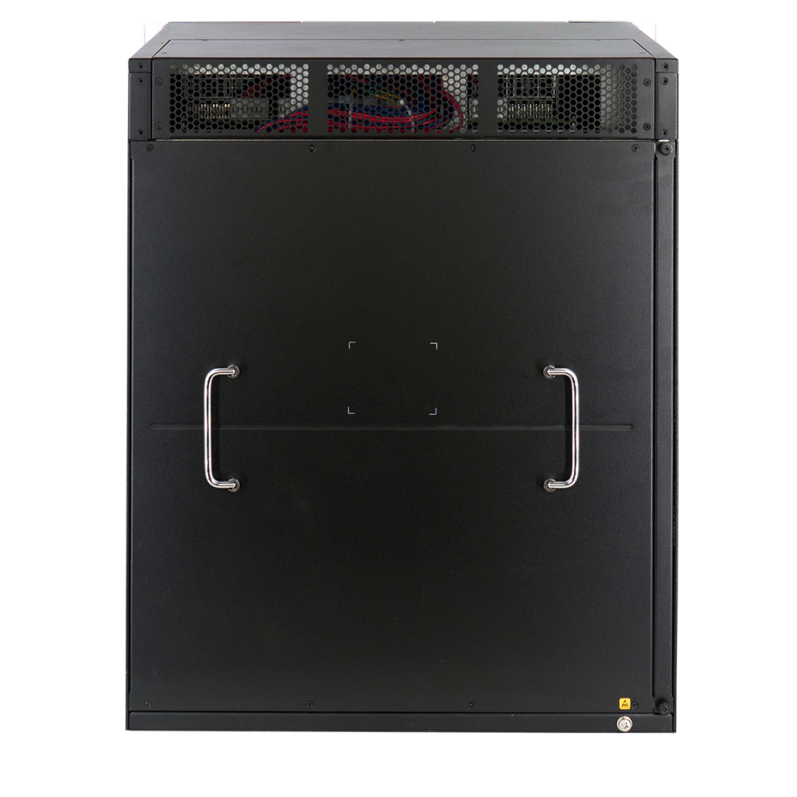

图2 ZH-CS8510E产品背面

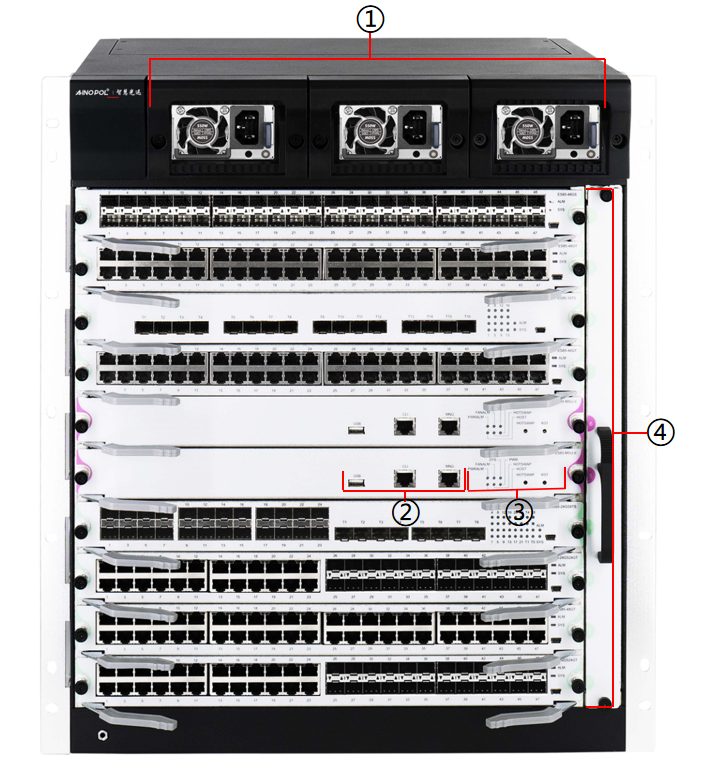

1、接口说明

![](/media/202605/c1805c67c7d94e988c63624d9d7adc7a9601.png)

①：电源槽位：3个电源槽位，可接入550W交/直流电源模块。

②：ES85-MSU-I单板提供三种接口

Console串口：即通信串口，使用RS-232 接口电平，采用RJ-45 连接器。该接口用来连接后台终端计算机，以进行系统的调试、配置、维护、管理、主机软件程序加载等工作。

MNG 口：千兆以太网口，采用RJ-45 接口，该接口可用来连接后台电脑，以进行程序加载工作；也可以通过该口接远程的网管工作站等设备，实现设备的远程管理。

USB接口：可以插入USB设备。

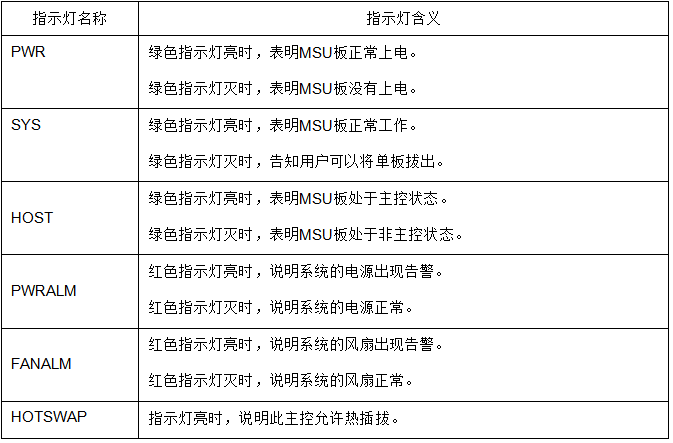

③：指示灯：

![invalid image (图片无法加载)](/media/202605/63ca2a4236904efdad1702673ca7eda13501.png)

④：整机提供三个模块槽位
槽位5、6（粉）：主控模块层，提供2个单板插槽，可支持2个主控模块。

槽位1、2、3、4、7、8、9、10（绿）：线卡模块层，提供8个单板插槽，可支持8个功能模块。

![](/media/202605/b3da72635d84499fbe14bdda482d23196574.png)

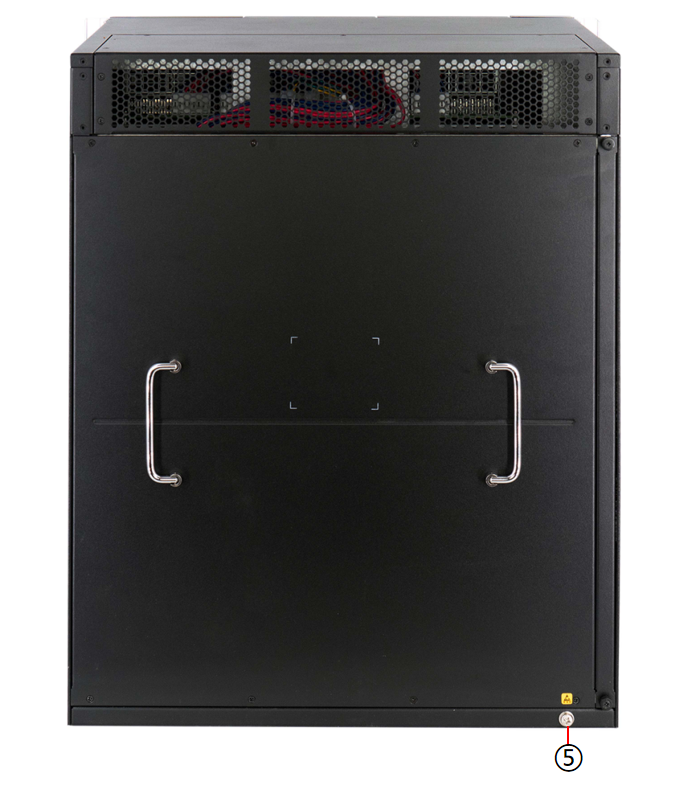

⑤：接地

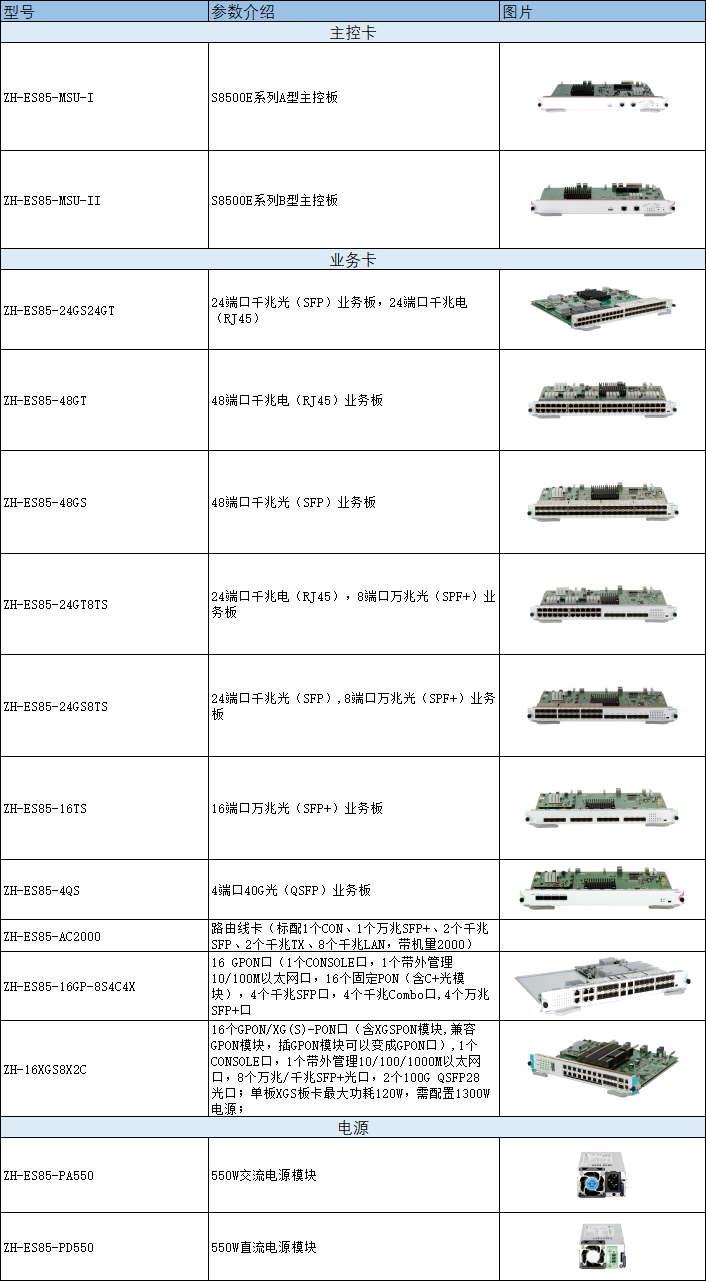

**订购信息：**

![invalid image (图片无法加载)](/media/202605/e34b5ed941874fbf8f5611d0dc6be9df3582.png)

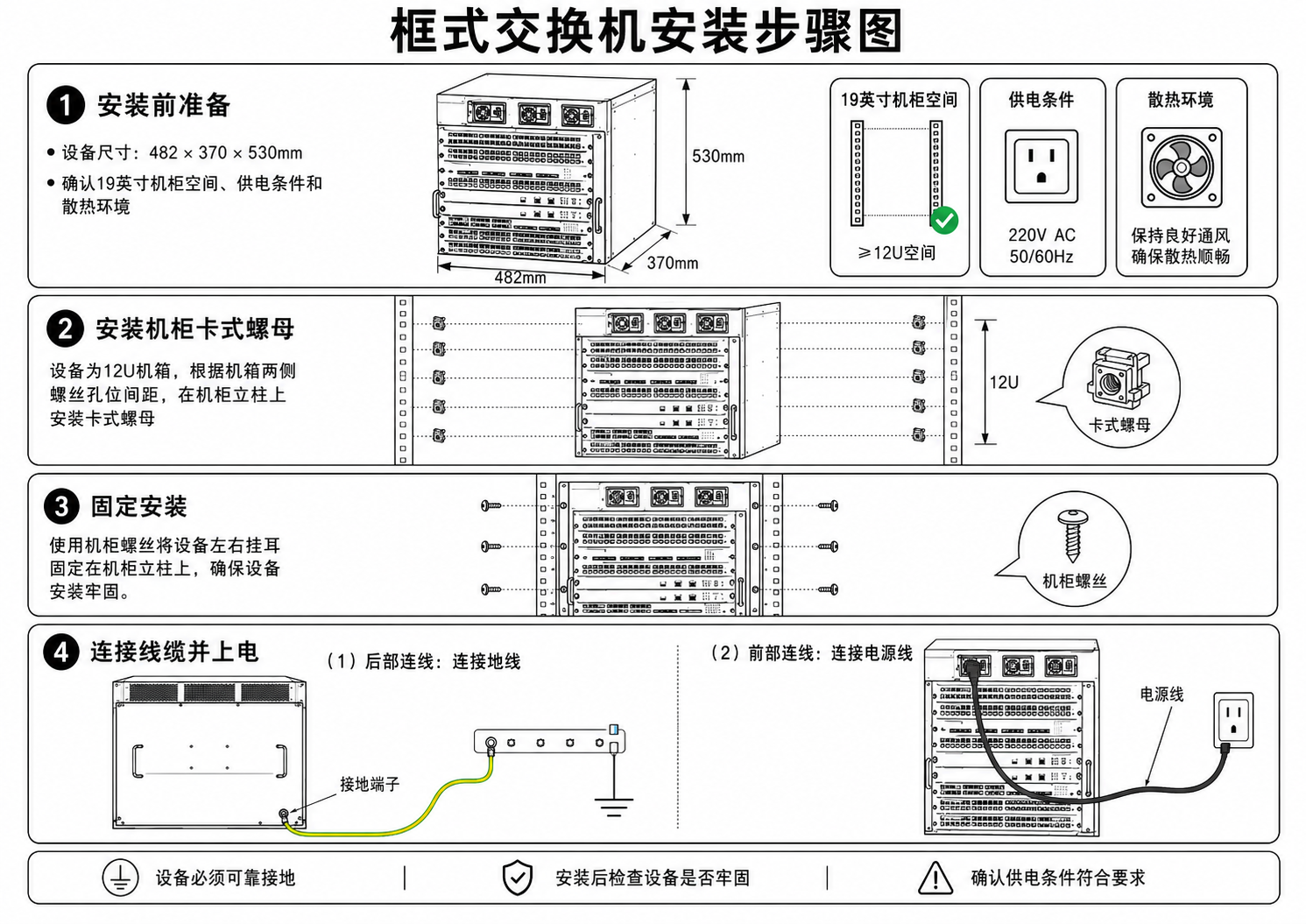

## 安装说明：

![](/media/202607/68af5323f0c9453685ef01891bba19721531.png)

ZH-CS8510E硬件规格
