【产品教程】2026.04.15 盒式交换机（千兆）VLAN设置-协议 VLAN 配置

基于协议类型划分 VLAN，其原理是根据接口接收到的报文所属的协议（族）类型及封装格式来给报文分配不同的 VLAN ID。

网络管理员需要配置以太网帧中的协议域和 VLAN ID 的映射关系表，如果收到的是untagged（不带 VLAN 标签）帧，则依据该表添加 VLAN ID。优点是：基于协议划分 VLAN，将网络中提供的服务类型与 VLAN 相绑定，方便管理和维护。缺点是：需要对网络中所有的协议类型和 VLAN ID 的映射关系表进行初始配置。需要分析各种协议的地址格式并进行相应的转换，消耗交换机较多的资源，速度上稍具劣势。

操作步骤：

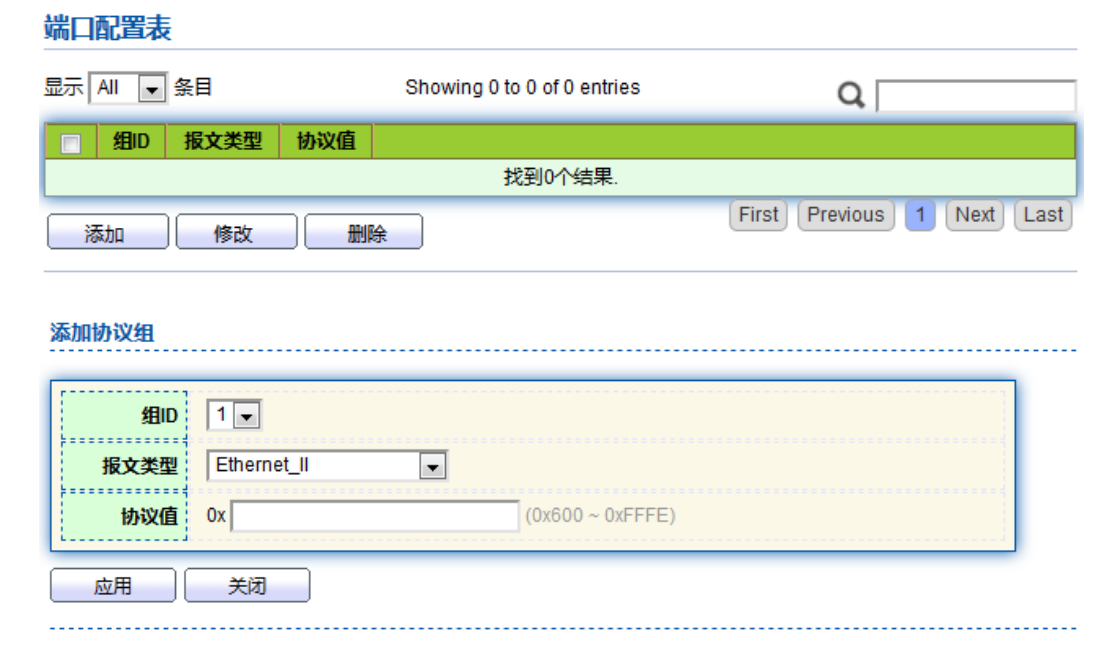

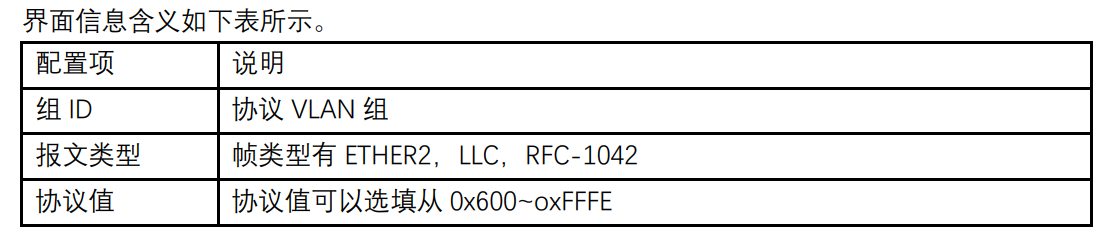

1、单击导航树中的“VLAN 功能 > 协议 VLAN 配置 > 协议组配置”菜单，进入协议 VLAN组配置界面，如下图所示。

![](/media/202604/c3f6615db6be4c8c9422abc27533fee71995.png)

![](/media/202604/f751829f20274d1385200f98e18b45524423.png)

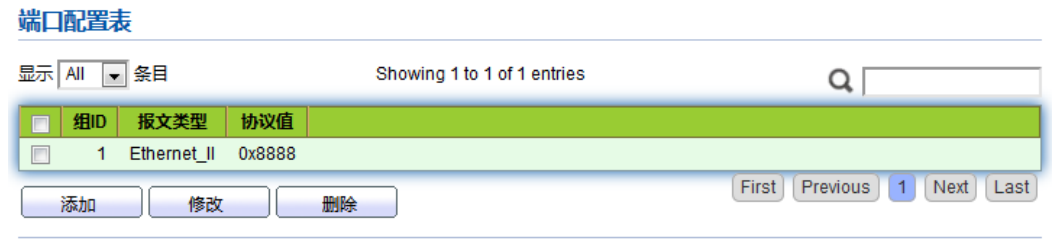

2、填写相应的配置项，单击“应用”，完成配置。

![](/media/202604/36650db23154420d932d6a97306c5e832014.png)

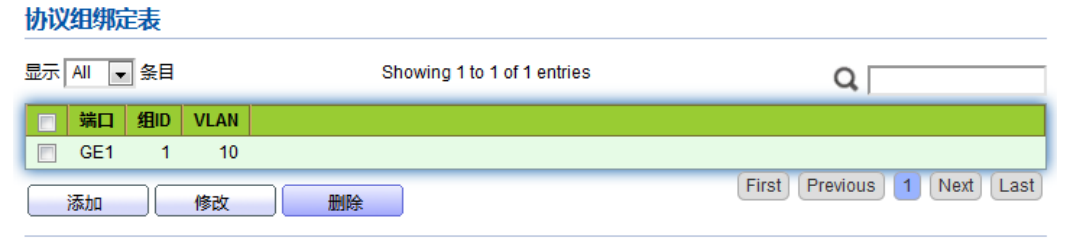

3、单击导航树中的“VLAN 功能 > 协议 VLAN 配置 > 协议组绑定”菜单，绑定配置的协议号、端口号、VLANID，使协议 VLAN 配置生效，如下图：

![](/media/202604/aa626f8e967b48cea90689c646196fb95636.png)

说明：

设置匹配协议 IPv4 与 IPv6，需要同时匹配设置 ARP 协议。下面举个例子来说明，如下图 PC1 与 PC3 之间可以互访，通信协议采用 IPv4，将 IPv4 协议绑定到 VLAN10 中。PC2 与 PC4 之间可以互访，通信协议采用 IPv6，将 IPv6 协议绑定到VLAN20 中。

操作步骤：

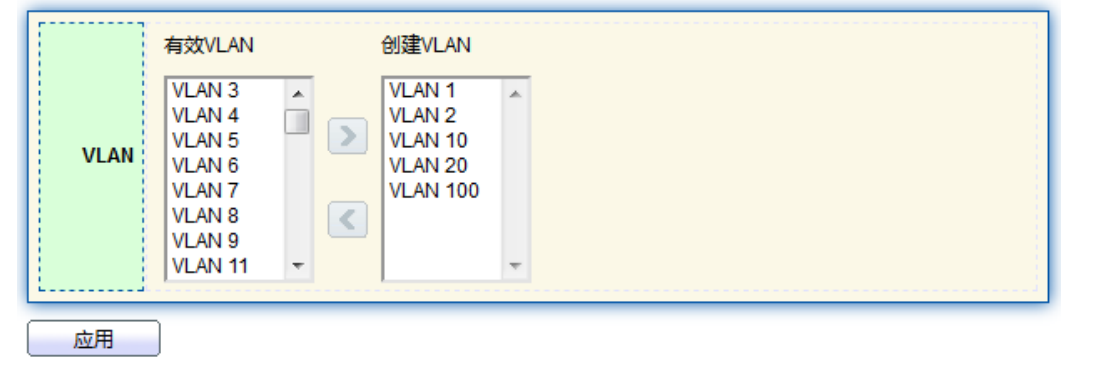

1、创建 VLAN，确定员工所属的 VLAN。单击导航树中的“VLAN 功能 > VLAN 配置 > 创建 VLAN”菜单，选择 VLAN10、VLAN20，向右添加到创建 VLAN 列表，点击应用生效：

![](/media/202604/5e6fff0d635c495d935c01a7d84345858190.png)

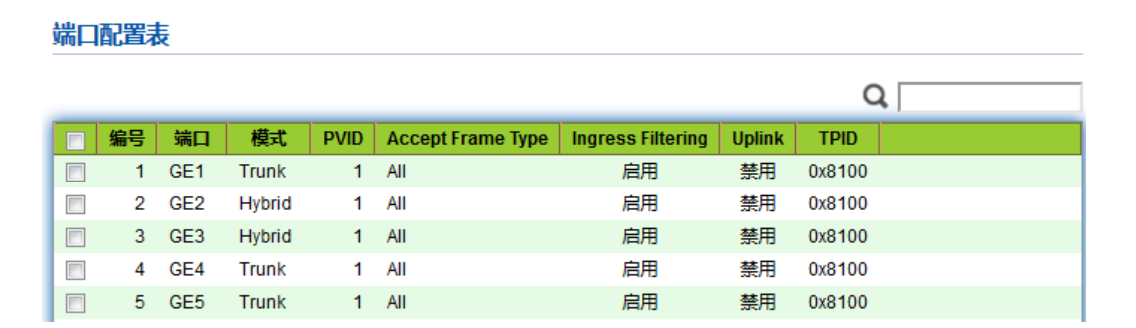

2、配置 SwitchA 以太网接口 GE2 与 GE3 为 Hybrid 模式。单击导航树中的“VLAN 功能 >VLAN 配置 > 端口配置”菜单，选择 GE2、GE3，点击修改，选择端口模式为 Hybrid：

![](/media/202604/a8ea5854feec4791bf7fa54a1fc00d1b3191.png)

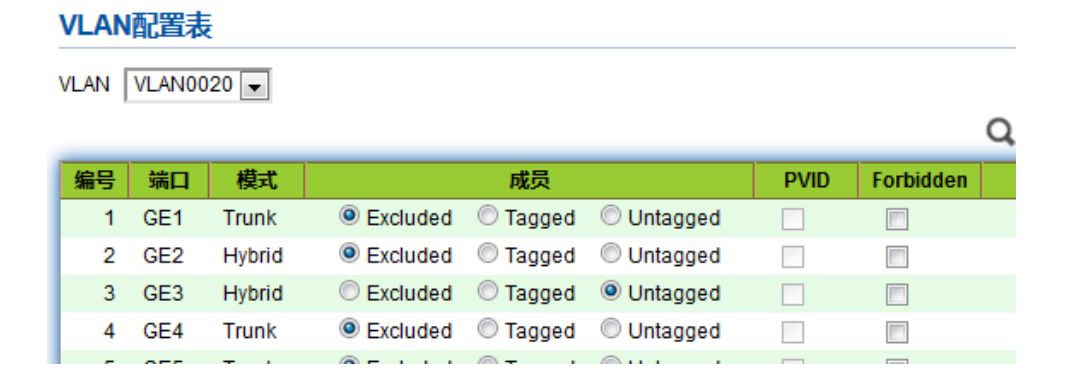

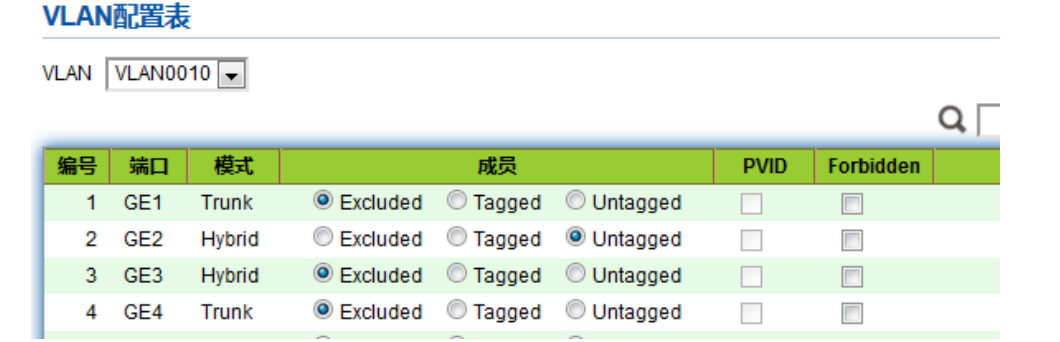

3、配置 GE2 端口 Untagged 加入 VLAN10，GE3 端口 Untagged 加入 VLAN20。单击导航树中的“VLAN 功能 > VLAN 配置 > 设置 VLAN”菜单，下拉框中选择 VLAN10，再选择 GE2为 Untagged 端口。相同配置，将 GE3 加入 VLAN20 的 Untagged 端口，如下图所示

![](/media/202604/9f660e17fcca4f8d88f5d7426f1e51c94509.png)

![](/media/202604/0fec6f1c65254977aab0c4ed8faf462b9134.png)

4、配置SwitchB以太网接口GE2与GE3以UNTAG方式加入需要链接的端口方式加入VLAN。操作同 2、3，不再赘述。

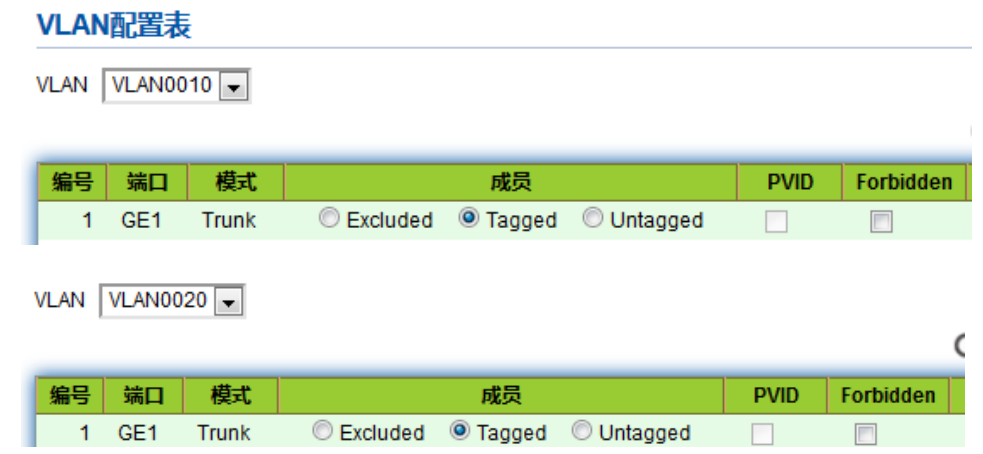

5、在 SwitchA 上配置接口 GE1 以 Tagged 方式加入 VLAN10 与 VLAN 20。单击导航树中的“VLAN 功能 > VLAN 配置 > 设置 VLAN”菜单，下拉框选择 VLAN10，选择 GE1 为 Tagged成员。同理配置 VLAN20

![](/media/202604/451e199657e045999287c88c0fdc75697795.png)

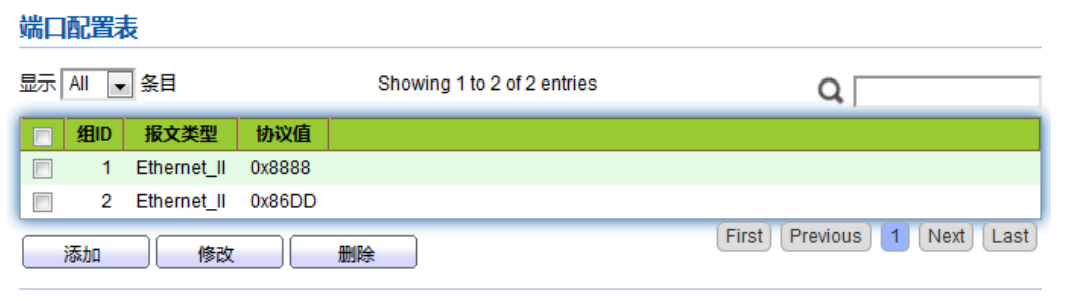

6、关联协议和 VLAN，实现根据接口接收到的报文所属的协议（族）类型给报文分配不同的VLAN ID。单击导航树中的“VLAN 功能 > 协议 VLAN 配置 > 协议组配置 ”菜单，进入协议 VLAN 组配置界面，添加两条协议组规则

![](/media/202604/bc3b32d70bb74abb8d49db93ddc786c56436.png)

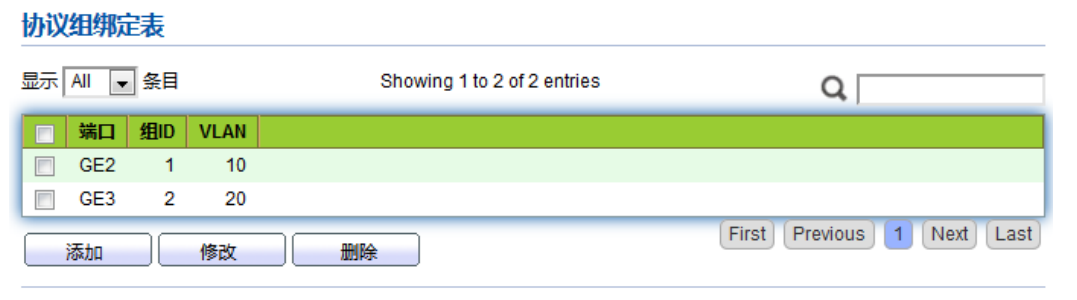

7、绑定端口、协议组和 VLAN。单击导航树中的“VLAN 功能 > 协议 VLAN 配置 > 协议组绑定 ”菜单，进入协议 VLAN 组配置界面，点击添加，分别将 GE2、绑定组 ID1 和 VLAN10绑定，GE3、绑定组 ID2 和 VLAN20 绑定

![](/media/202604/d08db7b3c01641f7b689a86b2605ce299756.png)
