【产品教程】2026.04.15 盒式交换机（千兆）端口设置-LACP 配置

基于 IEEE802.3ad 标准的 LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。LACP 协议通过 LACPDU（Link AggregationControl Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。

开启某端口的LACP 协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统 MAC、端口优先级、端口号和操作 Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态聚合组达成一致。

动态 LACP 聚合是一种系统自动创建或删除的汇聚，动态汇聚组内端口的添加和删除是协议自动完成的。只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起。

添加动态链路聚合操作步骤：

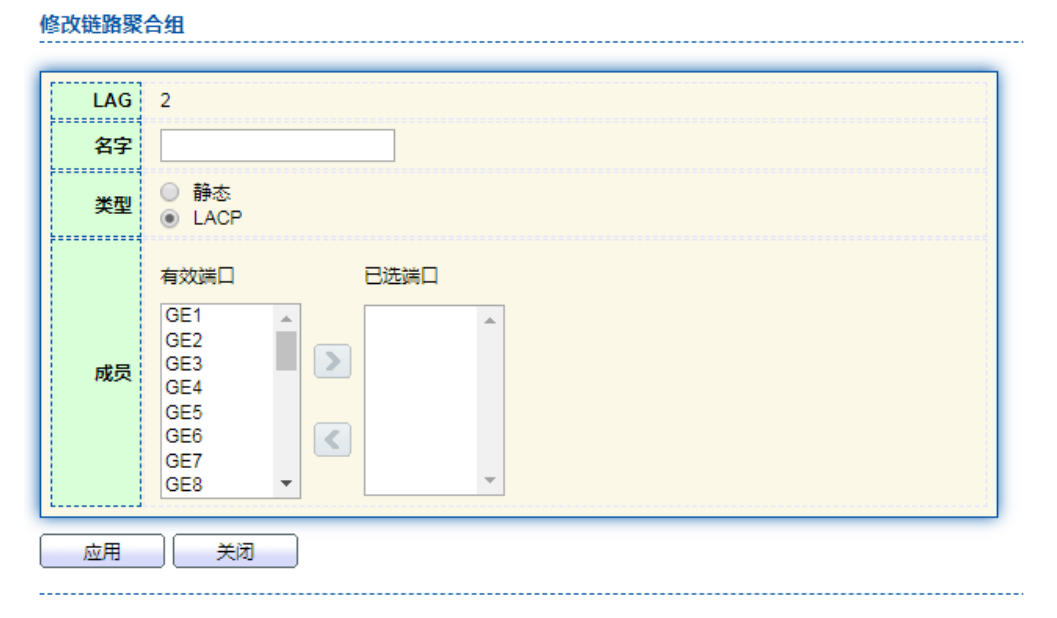

1、单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单，进入链路聚合组配置界面，选择要配置的链路汇聚组 ID，点击修改按钮进入修改页面，选择类型为 LACP，如下图所示：

![](/media/202604/b81b2a1faf344e9a91b9b57487b1c2c19567.png)

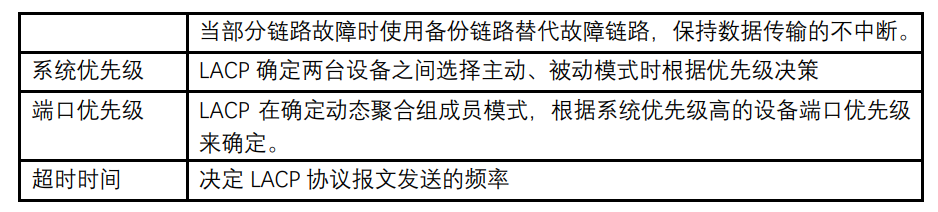

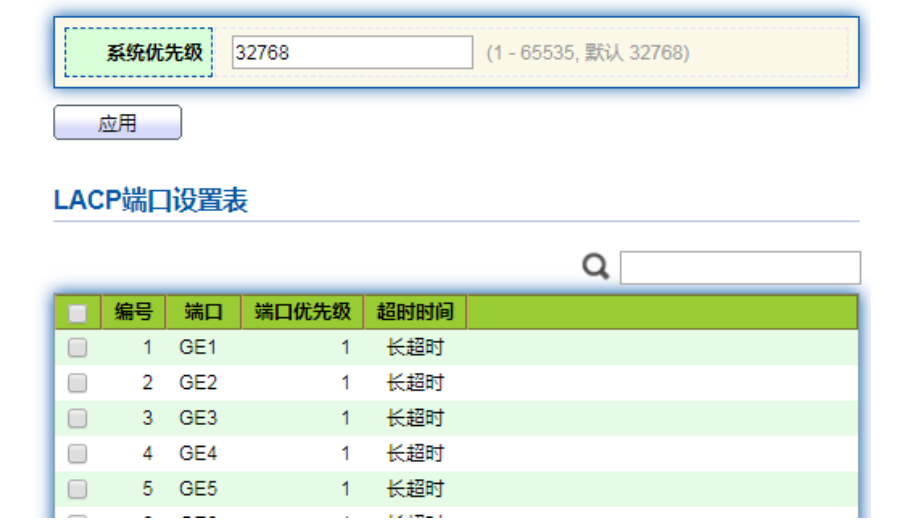

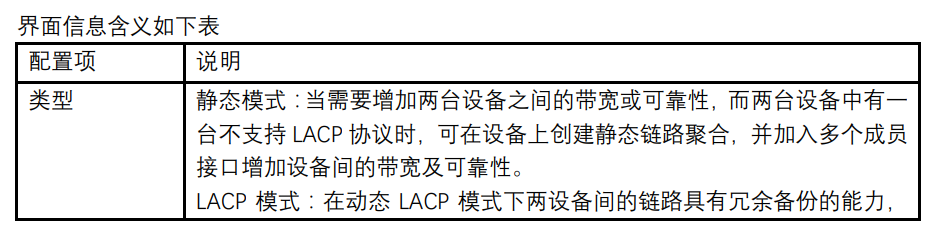

2、单击导航栏中“端口 > 链路聚合 > LACP 配置”菜单，进入 LACP 属性配置页面，可以配置 LACP 相关属性，如系统优先级，端口优先级，端口超时方式等，如下图：

![](/media/202604/e4f31a022f6d4046b71633059c992f0a8466.png)

![](/media/202604/9d344a05f97a4be48fb3d797c9b0857f8976.png)

![](/media/202604/61e016c1ab954454a265f02161f0e82a5347.png)

说明：

改变 Eth-Trunk 工作模式前请首先确保该 Eth-Trunk 中没有加入任何成员接口，否则无法修改 Eth-Trunk 的工作模式。本端和对端配置的工作模式应保持一致。

举例说明：

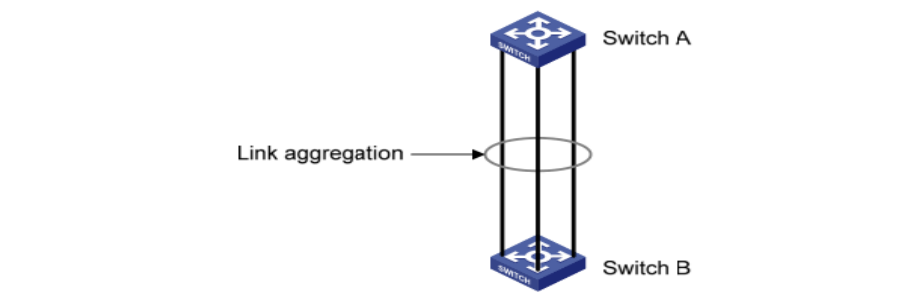

以太网交换机 Switch A 使用 3 个端口（GE1～GE3）汇聚

接入以太网交换机 Switch B，实现流量在各成员端口中的负载分担。

下面的实际配置中，将采用动态汇聚方式分别进行举例

![](/media/202604/2ba804eb980c4601b01a920c6eb02fe84748.png)

说明：

以下只列出对 Switch A 的配置，对 Switch B 也需要作相同的配置，才能实现端口汇聚。

操作步骤：

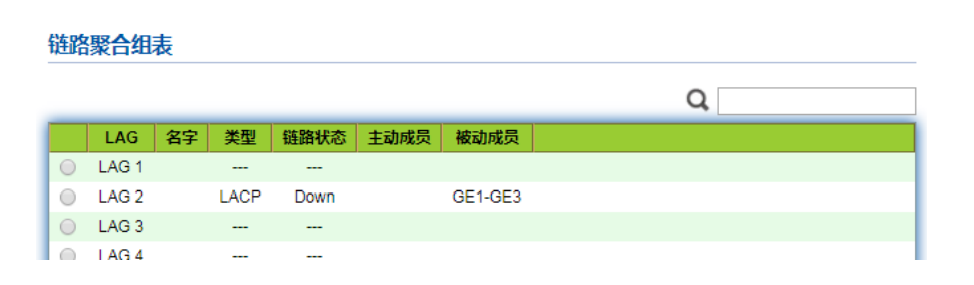

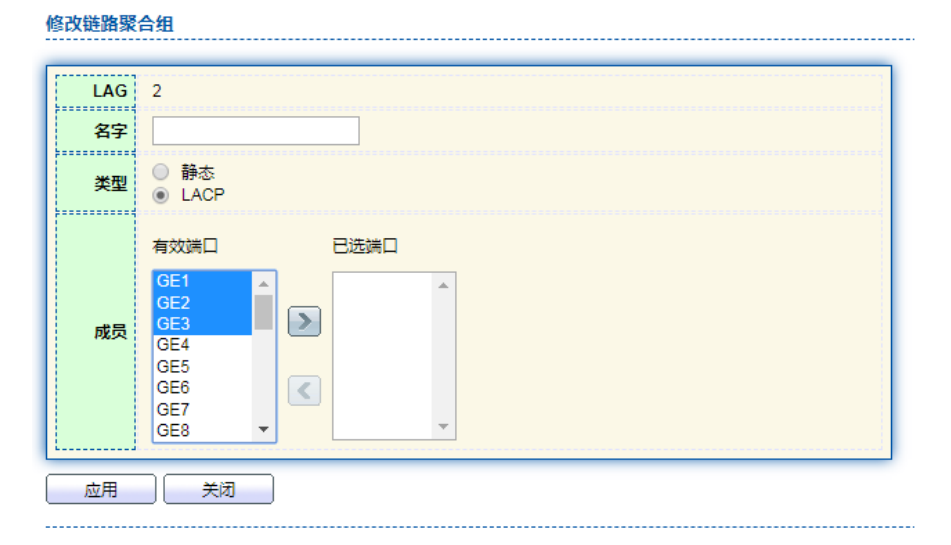

1、单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单，进入链路聚合组配置界面，选择 LAG 2，单击“修改”，选择 GE1-GE3，选择类型为 LACP，点击“应用”即可，如下图：

![](/media/202604/45c4a8957a934edc96ba5874f4b822f12744.png)

![](/media/202604/1d9b011c6df84a48b112110cff59162b6241.png)
