【产品教程】2026.04.15 盒式交换机（千兆）VLAN设置-Voice VLAN

提高语音数据传输优先级的传统处理方法是使用 ACL（Access Control List）对语音数据进行区分，并使用 QoS（Quality of Service）保证传输质量。为简化用户配置，更方便的管理语音流的传输，提出了 Voice VLAN 特性。使能 Voice VLAN 功能的接口根据进入接口的数据流中的源 MAC 地址字段来判断该数据流是否为语音数据流。源 MAC 地址符合系统设置的语音设备 OUI（Organizationally Unique Identifier）地址的报文认为是语音数据流。接收到语音数据流的接口将自动加入 Voice VLAN 中传输。从而简化了用户配置，实现了用户方便管理语音数据。

Voice VLAN 的 OUI 地址：OUI 地址表示一个 MAC 地址段。将 48 位的 MAC 地址和掩码的对应位作与运算可以确定 OUI 地址。接入设备的 MAC 地址和 OUI 地址匹配的位数，由掩码中全“1”的长度决定。例如，MAC 地址为 1–1–1，掩码为 FFFF-FF00-0000，那么将MAC 地址与其相应掩码位执行与运算的结果就是 OUI 地址 0001-0000-0000。只要接入设备的 MAC 地址前 24 位和 OUI 地址的前 24 位匹配，那么使能 Voice VLAN 功能的接口将认为此数据流是语音数据流，接入的设备是语音设备。

Voice VLAN 是为用户的语音数据流划分的 VLAN。用户通过创建 Voice VLAN 并将连接语音设备的接口加入到 Voice VLAN 中，使语音数据流集中在 Voice VLAN 中进行传输。网络中经常同时存在语音数据和非语音数据两种流量。语音数据在传输时需要具有比其他业务数据更高的优先级，以减少传输过程中可能产生的时延和丢包现象。

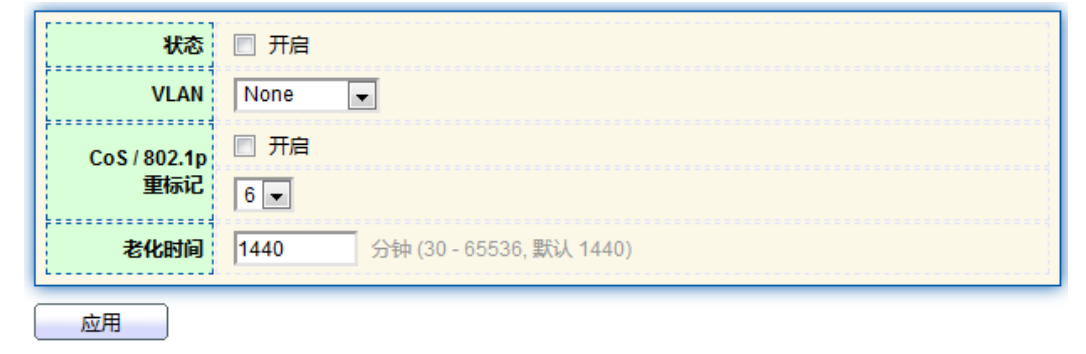

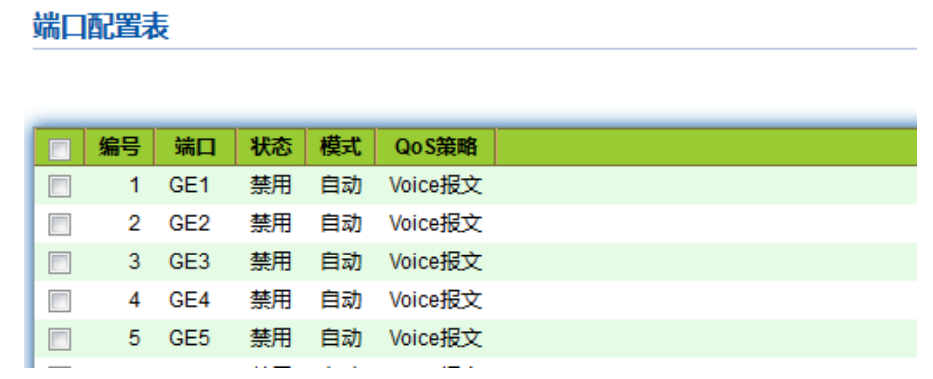

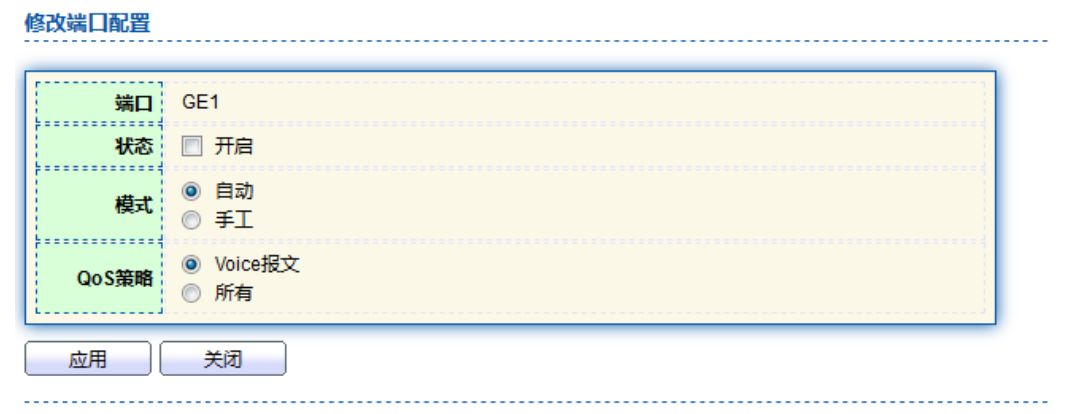

1、单击导航树中的“VLAN 功能 > Voice VLAN > 功能配置”菜单，进入语音 VLAN 的配置界面，如下图所示。

![](/media/202604/d20ae6e58dd04df1bf167c7a852925099933.png)

![](/media/202604/7b30af96e9e84b7bb5ba19a57ef25a192294.png)

![](/media/202604/b6ddb0f879bb4fa6b568f5c09dde267a4130.png)

![](/media/202604/748cbefc326b4e01b5f5ed7e01e70c9e7183.png)

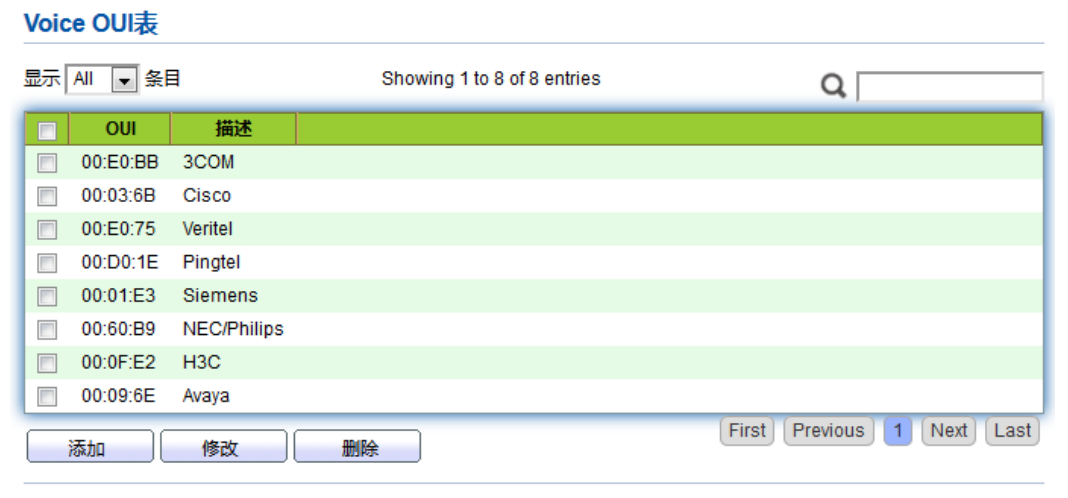

2、单击导航树中的“VLAN 功能 > Voice VLAN > Voice OUI 配置”菜单，进入语音 VLAN的 OUI 地址表配置界面，在此页面配置 Voice VLAN 的 OUI 地址段，如下图所示。

![](/media/202604/cf84579aa76340af9b453e3758311f522339.png)

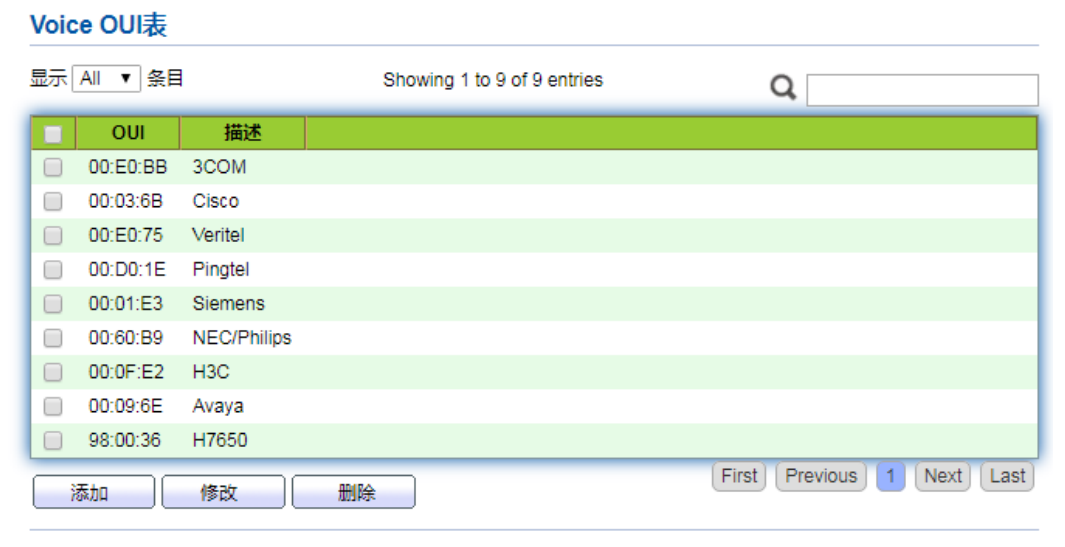

3、填写相应的配置项，单击“应用”，完成配置，如下图所示。

![](/media/202604/7f92d488d5f94c90800da04f5502a61f8077.png)

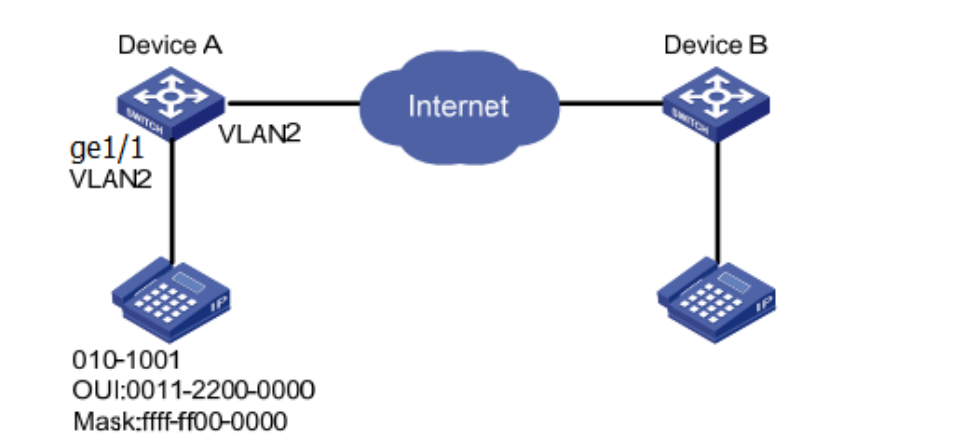

下面举个例子来说明，通过配置手动模式下的 Voice VLAN，使接入 IP 电话的端口通过人为控制加入/退出 Voice VLAN，并将语音流在该 VLAN 内传输。创建 VLAN2 为 VoiceVLAN，使其工作在 Voice VLAN 安全模式，只允许语音数据通过。IP 电话发送 UNTAG 语音流，接入端口是 Trunk 类型端口 GE1。用户需要设置一个自定义的 OUI 地址 0011-2231-05e1。配置自动模式下的 Voice VLAN 的组网图

![](/media/202604/48d749cf2619487685b722332dae0ddf2148.png)

操作步骤：

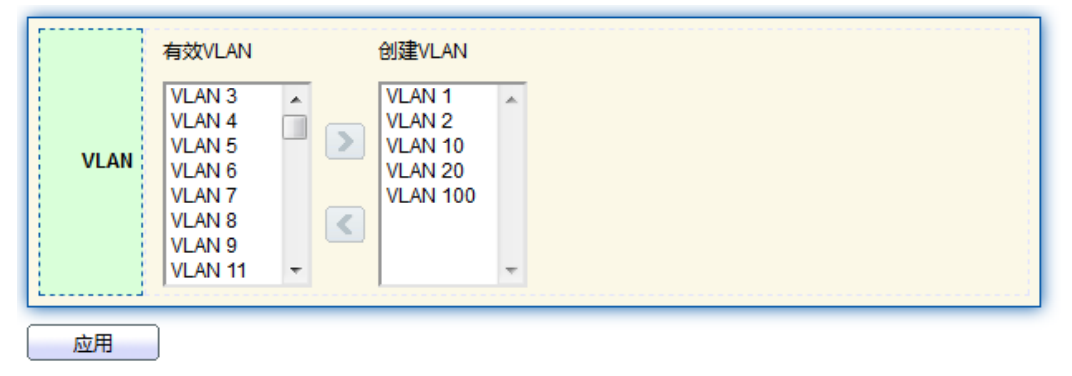

1、创建 VLAN，确定员工所属的 VLAN。单击导航树中的“VLAN 功能 > VLAN 配置 > 创建 VLAN”菜单，选择 VLAN2，向右添加到创建 VLAN 列表，点击应用生效：

![](/media/202604/87765db2678a47e1aadb1da706b1dbc42288.png)

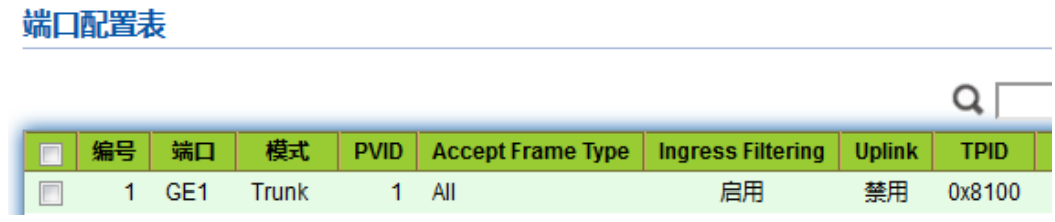

2、配置 SwitchA 以太网接口 GE1 为 Trunk 模式。单击导航树中的“VLAN 功能 > VLAN 配置 > 端口配置”菜单，选择 GE1，点击修改，选择端口模式为 Trunk

![](/media/202604/2ae554cb85634a3ab6c438e8727213ad7211.png)

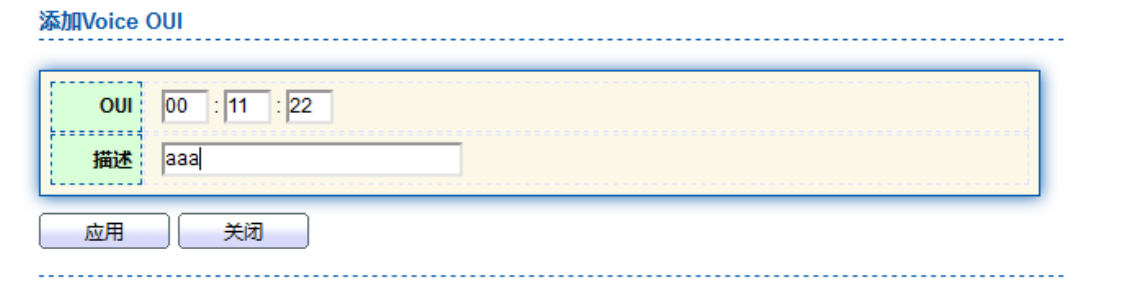

3、单击导航树中的“VLAN 功能 > Voice VLAN > Voice OUI 配置”菜单，配置 OUI MAC 地址范围，点击添加，输入语音设备的 MAC 地址前 24 位：00:11:22，单击“应用”，完成配置，如下图所示：

![](/media/202604/bf54abacbeaa477c8f66ee02d9fe02d83943.png)

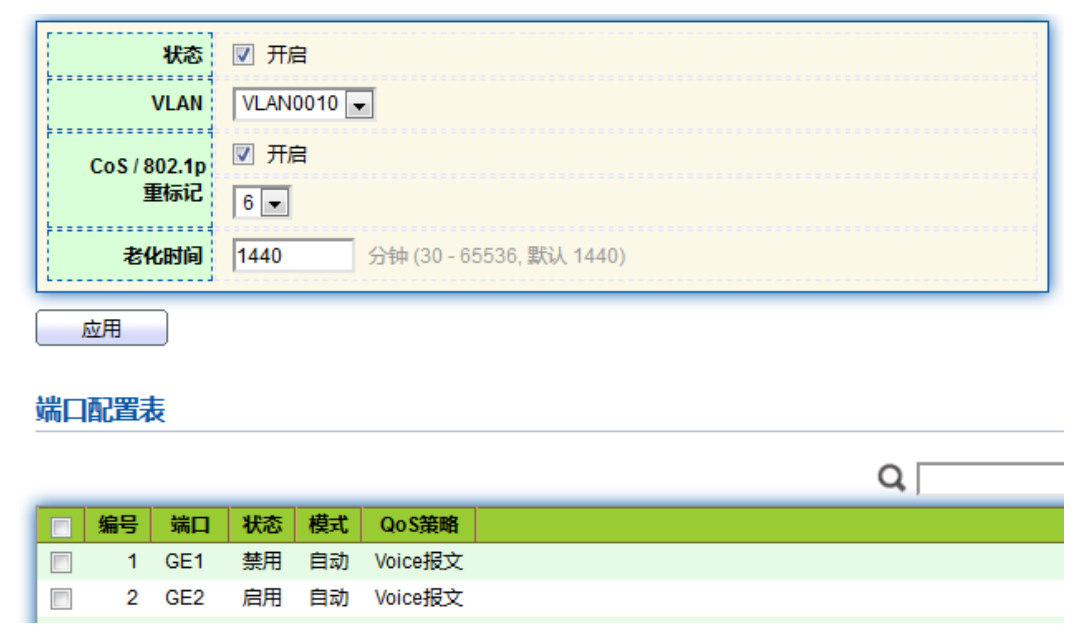

4、开启端口 GE1 的 Voice VLAN 功能。单击导航树中的“VLAN 功能 > Voice VLAN > 功能配置”菜单，全局配置点击开启，选择 VLAN2，点击应用。再端口配置列表中选择端口 GE1，点击修改，选择开启，模式配置为自动即可，点击应用，结果如下图：

![](/media/202604/858e5becd857440eafca502e6d611fbf7249.png)

注意：

⚫ 不需要配置端口在 VLAN2 内，开启端口的 Voice VLAN 自动模式，端口会自动转发Voice VLAN 报文。
