ZH-CS8503E（Ultra）硬件规格

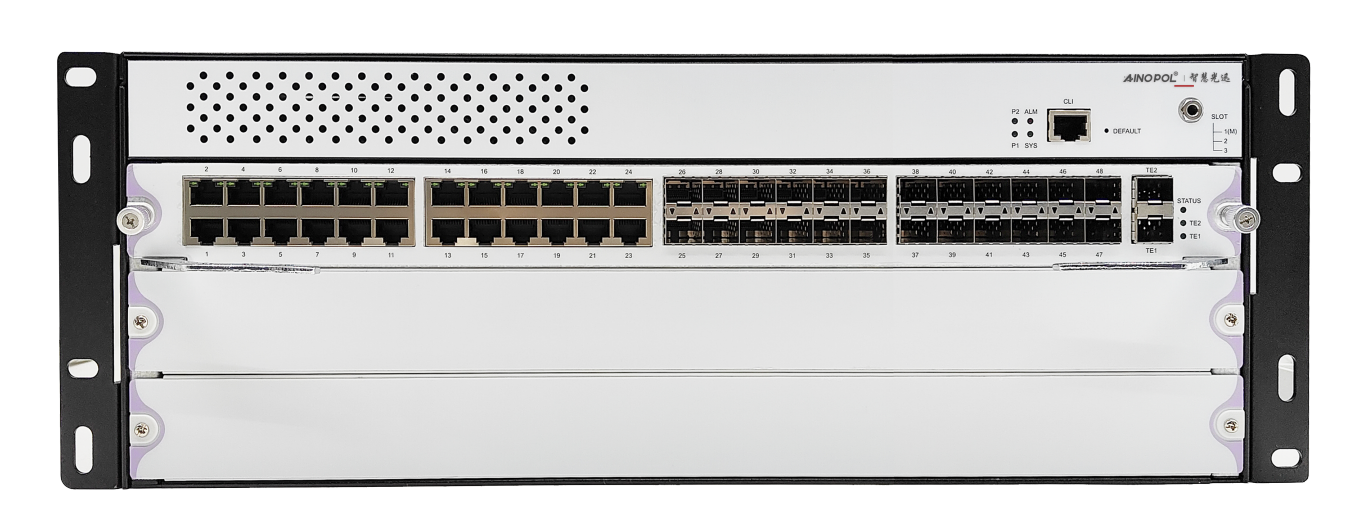

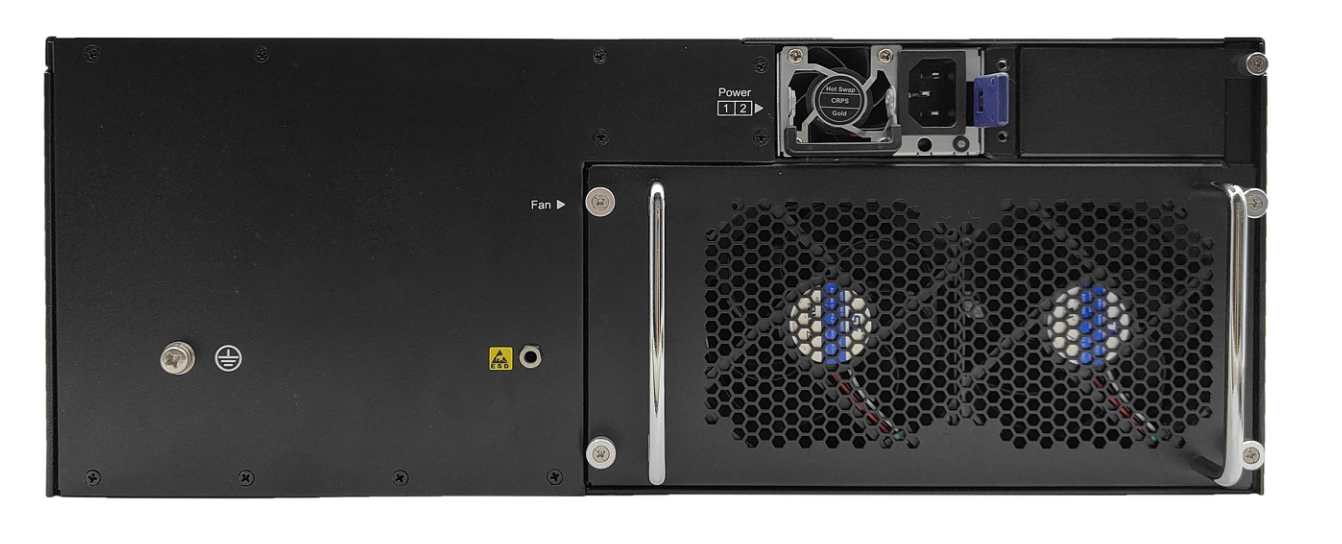

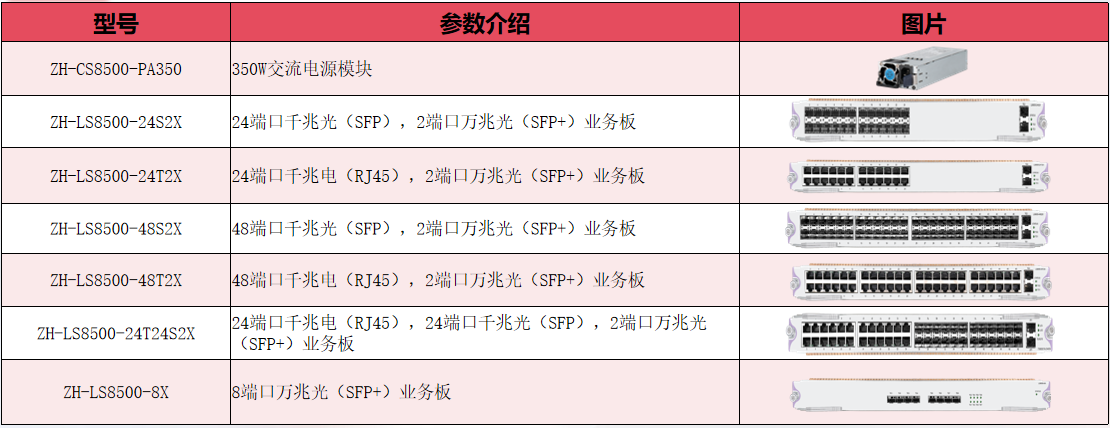

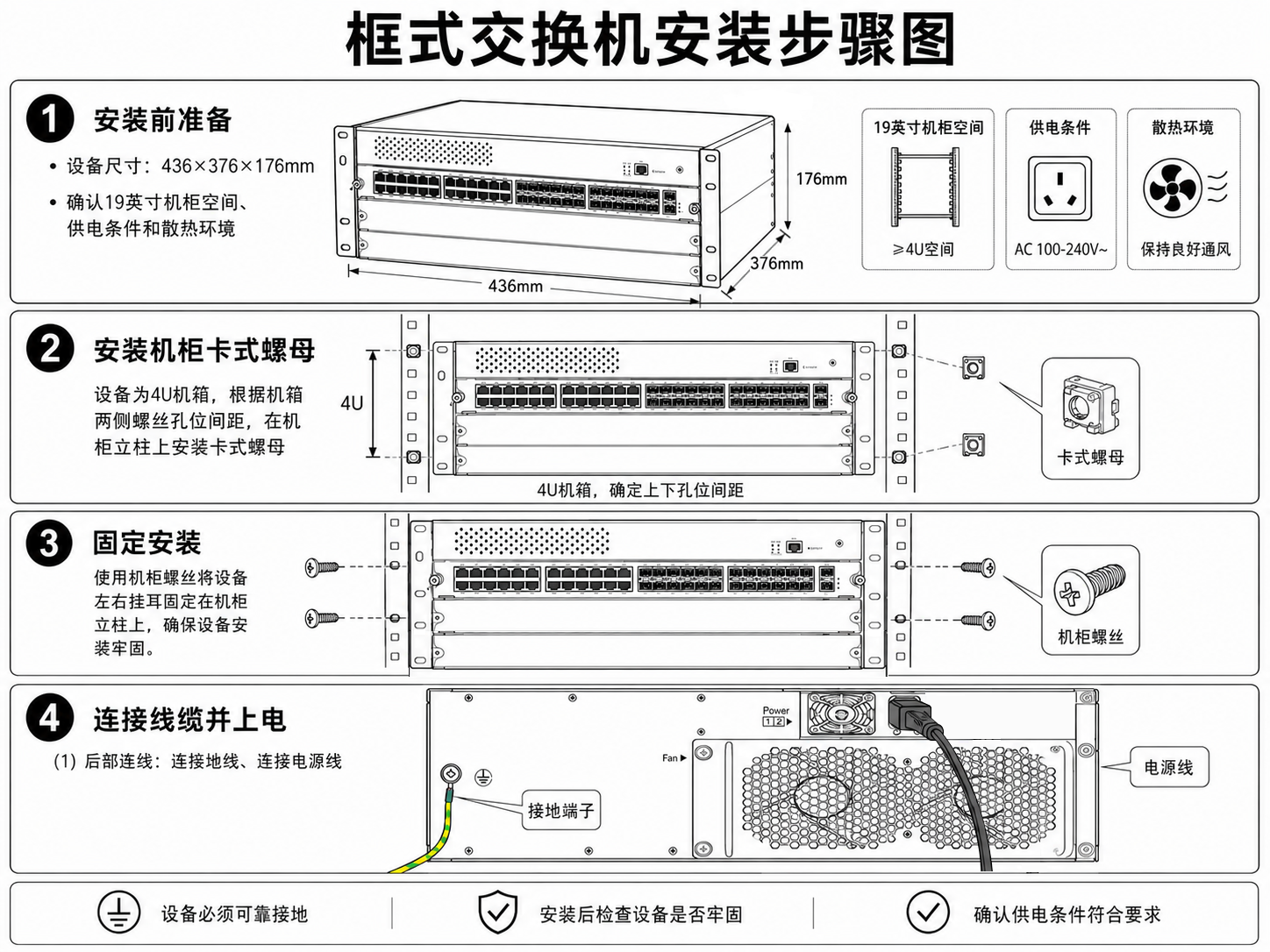

框式OLT硬件说明 设备型号：ZH-CS8503E（Ultra） 设备参数：CS8503E（Ultra）总装机箱 4U机箱 包含风扇盘 2个电源槽位、标配不含电源 槽位数量：3个 业务型槽位：3个 其中1槽插入任意业务线卡即可激活主控模块 交换容量：16Tbps 包转发率：2880Mpps 工作温/湿度：0℃-40℃，10%-90%无凝露 AC电源：100V-240V，50Hz±10% DC电源：48V 机箱尺寸mm（宽×深×高）:436\*376\*176mm 整机重量（空配）:15.4kg 产品外观及硬件规格说明：  图1 ZH-CS8503E（Ultra）产品正面  图2 ZH-CS8503E（Ultra）产品背面 1、接口说明  ①：业务槽位：三个业务槽位，可拓展网口、光口业务子卡 ②：电源指示灯：P1、P2分别代表两个电源的运行状态 ③：ALM指示灯：故障灯，ALM亮灯表示交换机上发生了故障 ④：SYS指示灯：显示交换机系统状态 ⑤：命令行接口  ⑥：电源槽位：2个电源槽位，可接入350W交流电源模块，AC ⑦：接地 ⑧：风扇盘 **订购信息**  ## 安装说明：
