框式交换机硬件说明

设备型号：CS8500E系列插卡式核心交换机

9U机箱

1个风扇盘

3个电源槽位

标配不含电源

槽位数量：6个

2个主控槽位

4个业务槽位

交换容量：76.8/307.2Tbps
包转发率：8640/57600Mpps

工作温/湿度：0℃-40℃，10%-90%无凝露

AC电源：100V-240V，50Hz±10%

DC电源：48V

机箱尺寸mm（宽×深×高）:435\*403\*397mm

整机重量（空配）:26.75kg

产品外观及硬件规格说明：

![](/media/202604/0986bc149f8e47c083e41b6d69c58e215921.png)

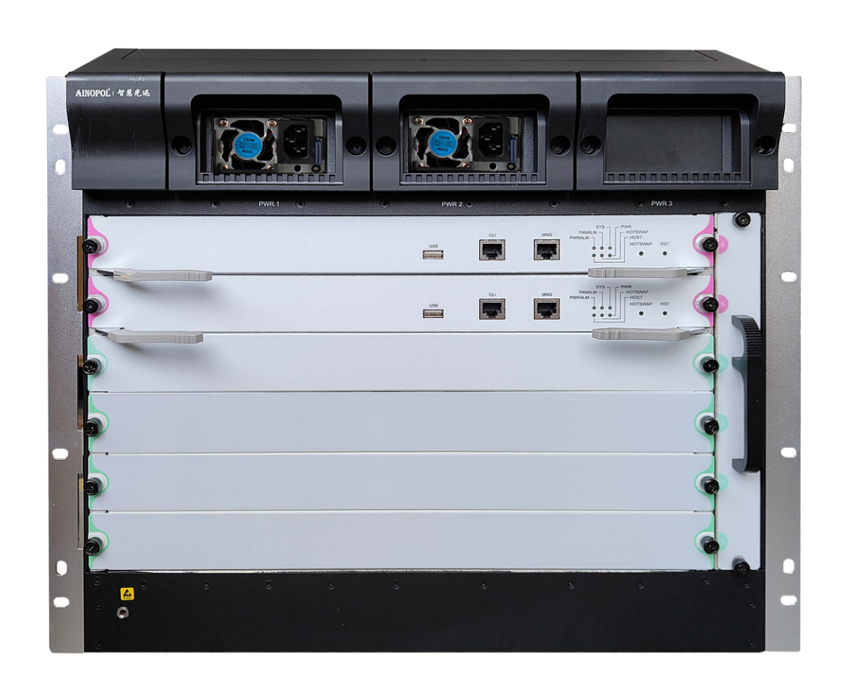

图1 ZH-CS8506E产品正面

![](/media/202604/eb7ef42185f743589e11ce934340d63d7563.jpeg)

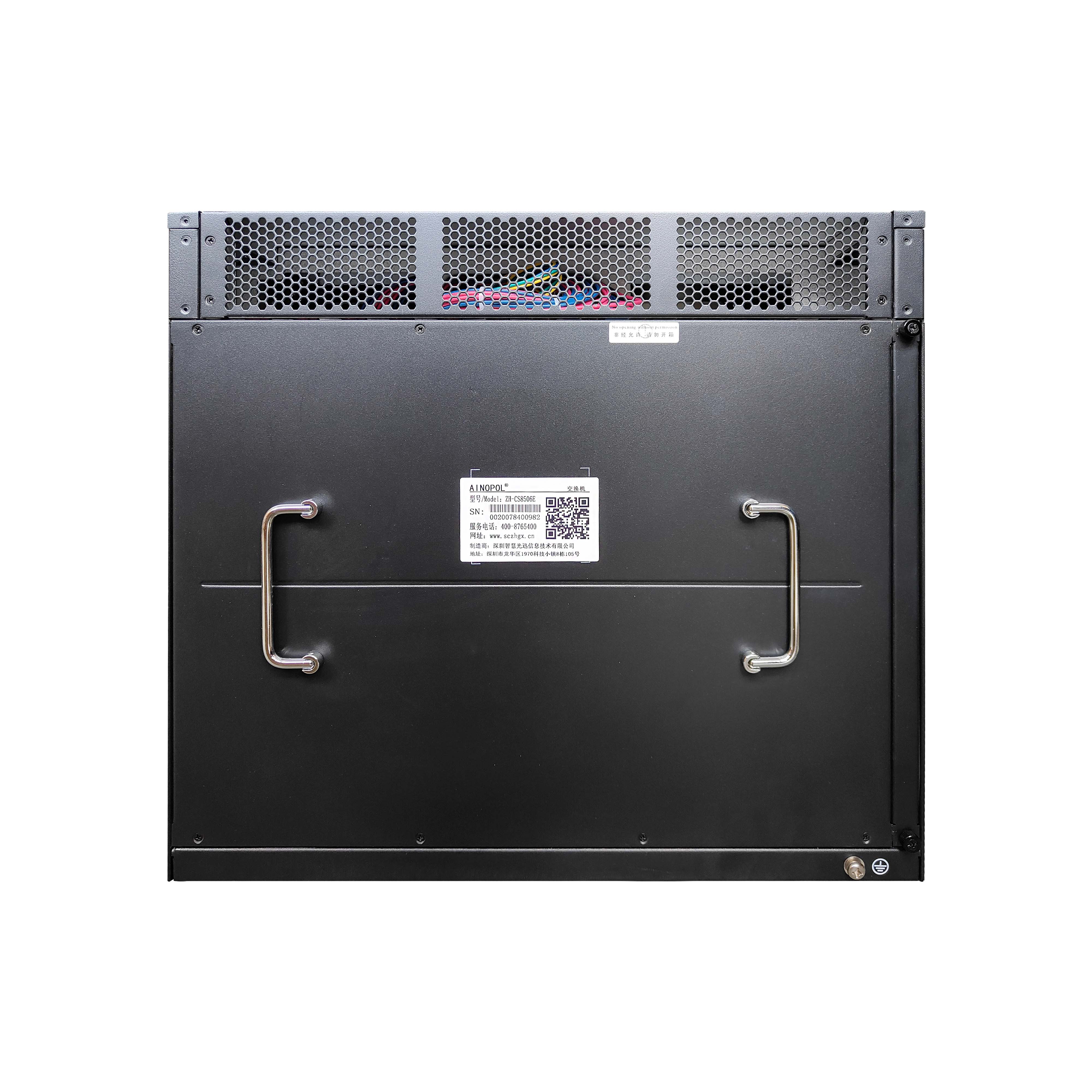

图2 ZH-CS8506E产品背面

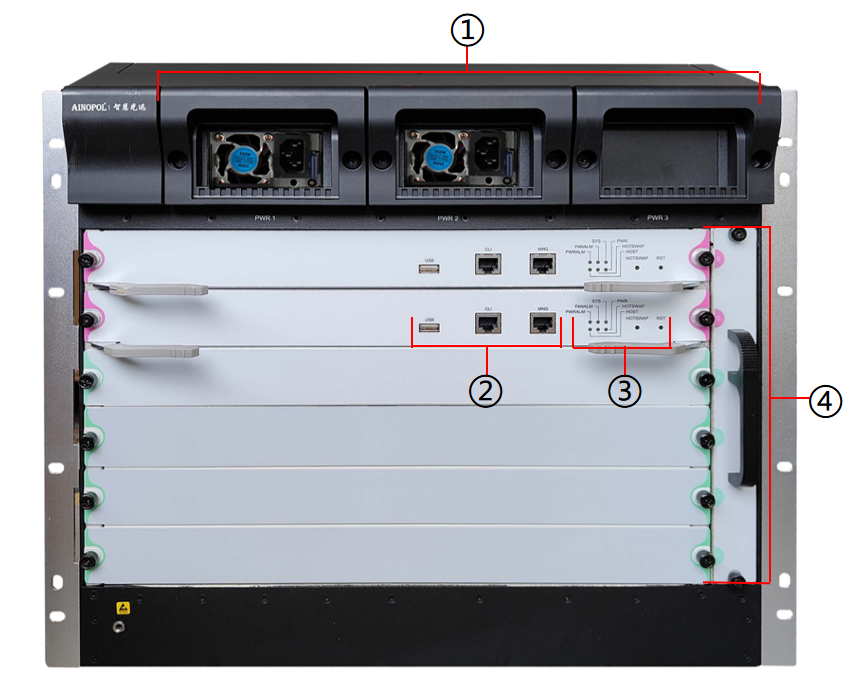

1、接口说明

![](/media/202604/e59e0ac87bdd41de86193e0d40eb769b5451.png)

①：电源槽位：3个电源槽位，可接入550W交/直流电源模块。

②：ES85\-MSU-I单板提供三种接口

Console串口：即通信串口，使用RS-232 接口电平，采用RJ-45 连接器。该接口用来连接后台终端计算机，以进行系统的调试、配置、维护、管理、主机软件程序加载等工作。

MNG 口：千兆以太网口，采用RJ-45 接口，该接口可用来连接后台电脑，以进行程序加载工作；也可以通过该口接远程的网管工作站等设备，实现设备的远程管理。

USB接口：可以插入USB设备。

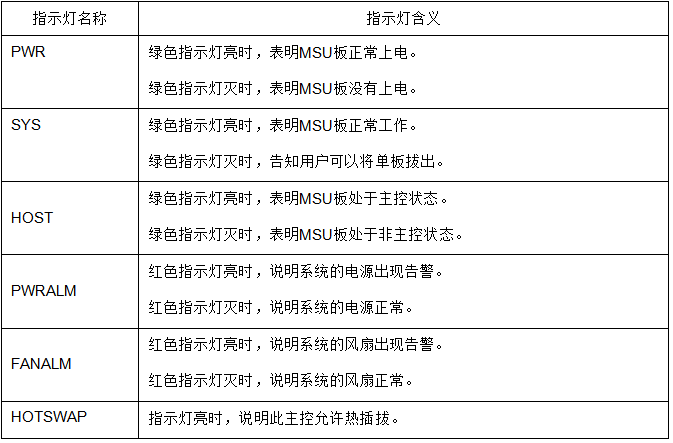

③：指示灯：

![](/media/202604/2fa7de0cfe9b4c86a90777906e4ce8c32506.png)

④：整机提供三个模块槽位
槽位5、6（粉）：主控模块层，提供2个单板插槽，可支持2个主控模块。

槽位1、2、3、4（绿）：线卡模块层，提供4个单板插槽，可支持4个功能模块。

![](/media/202604/88501512b1aa40da8657fff759cdf2821605.png)

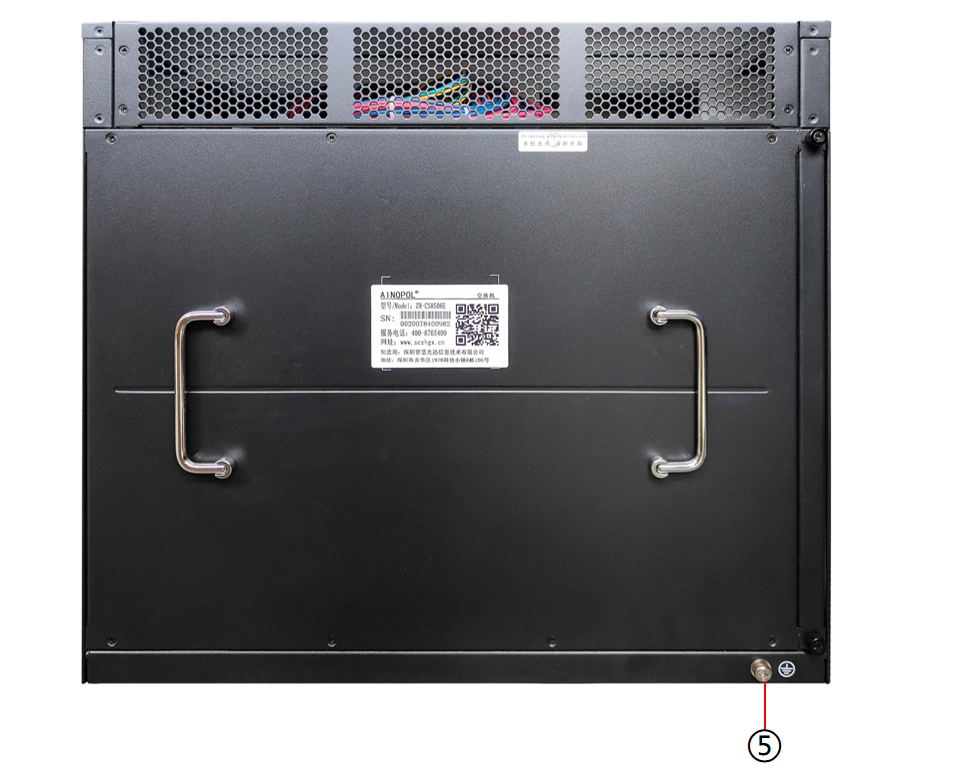

⑤：接地

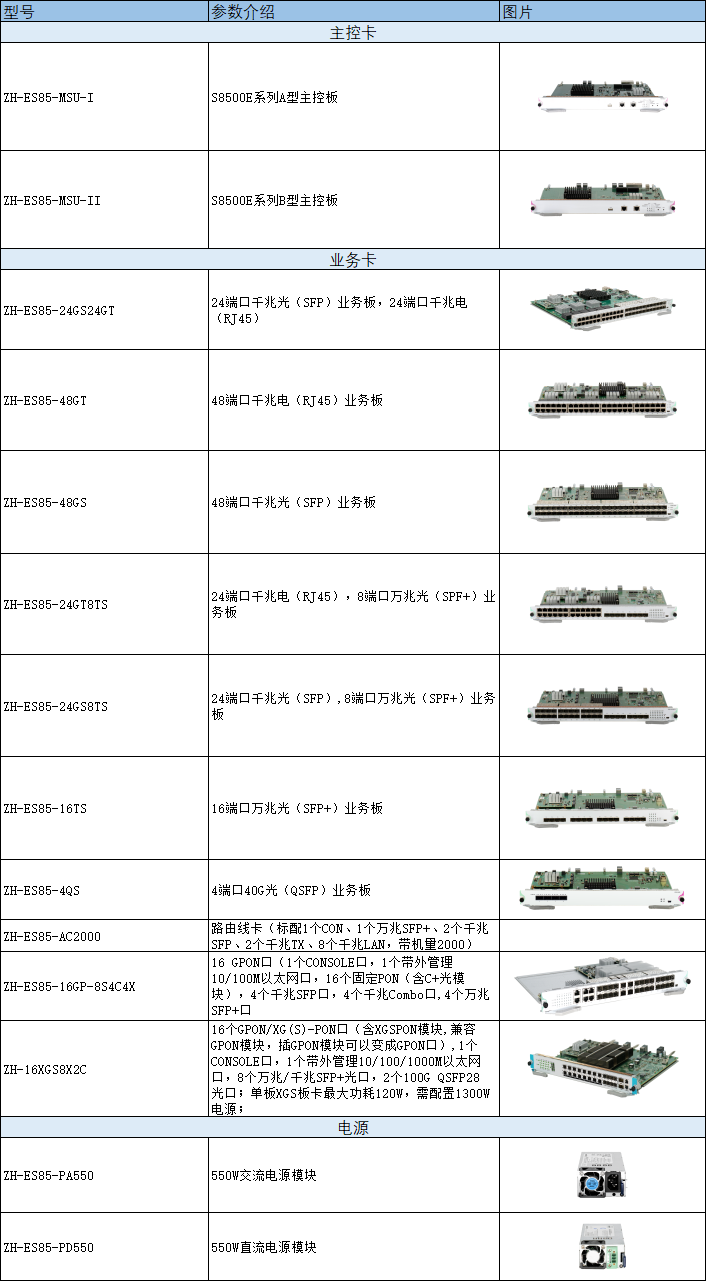

**订购信息：**

![](/media/202604/a8189707d3d1465397ab4d63234ff9791917.png)

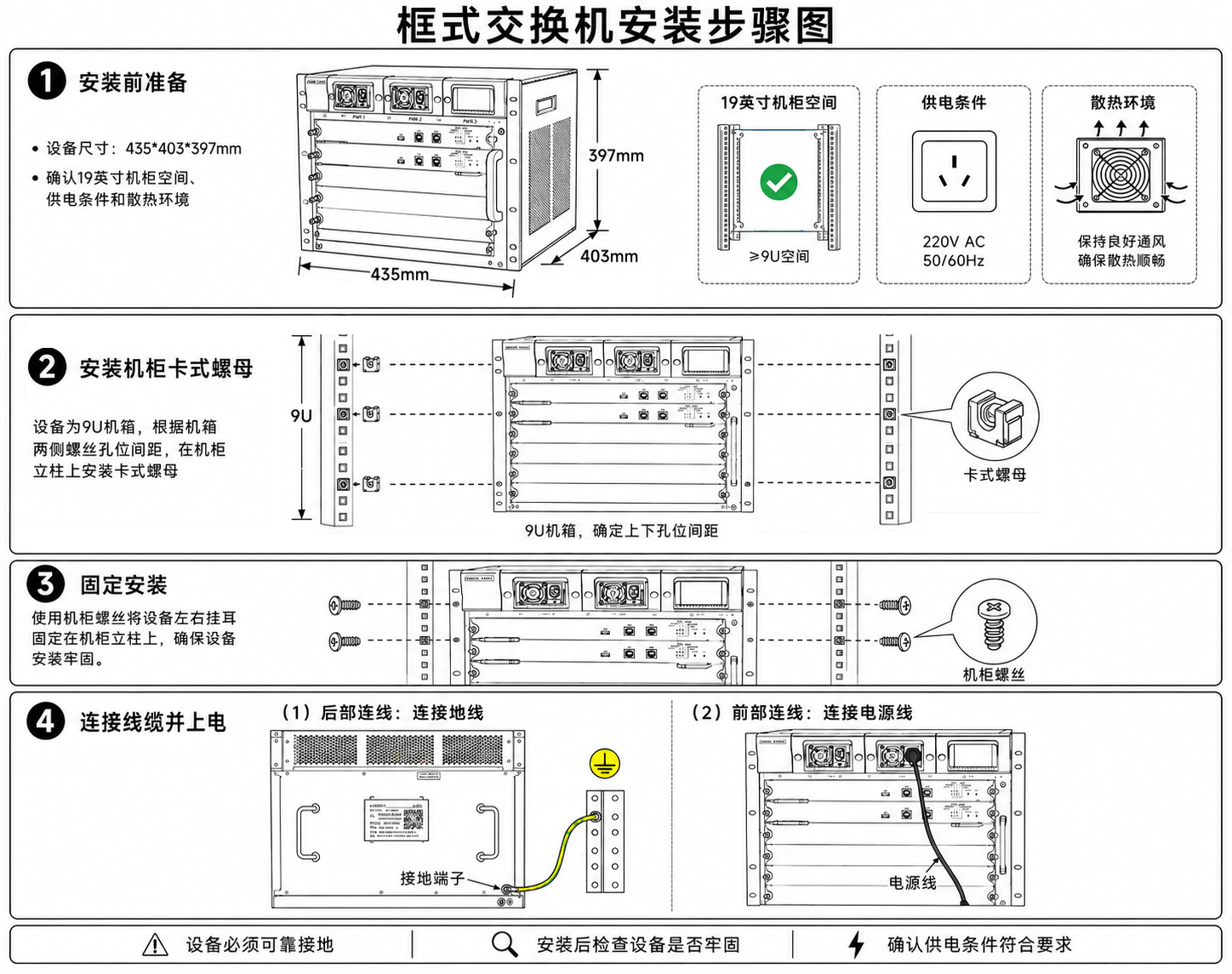

## 安装说明：

![](/media/202607/0a06b801adb44539823359ff6d9793297155.png)

ZH-CS8506E硬件规格
