框式交换机硬件说明

设备型号：CS8500E系列插卡式核心交换机

4U机箱

1个风扇盘

3个电源槽位

标配不含电源

槽位数量：3个

2个业务型主控槽位

1个通用业务槽位

交换容量：38.4/166.4Tbps

包转发率：7220/36000Mpps

工作温/湿度：0℃-40℃，10%-90%无凝露

AC电源：100V-240V，50Hz±10%

DC电源：48V

机箱尺寸mm（宽×深×高）:436\*376\*179mm

整机重量（空配）:14.08kg

产品外观及硬件规格说明：

![](/media/202604/e39c7c56c9ee461493b65a5f98b172f89130.png)

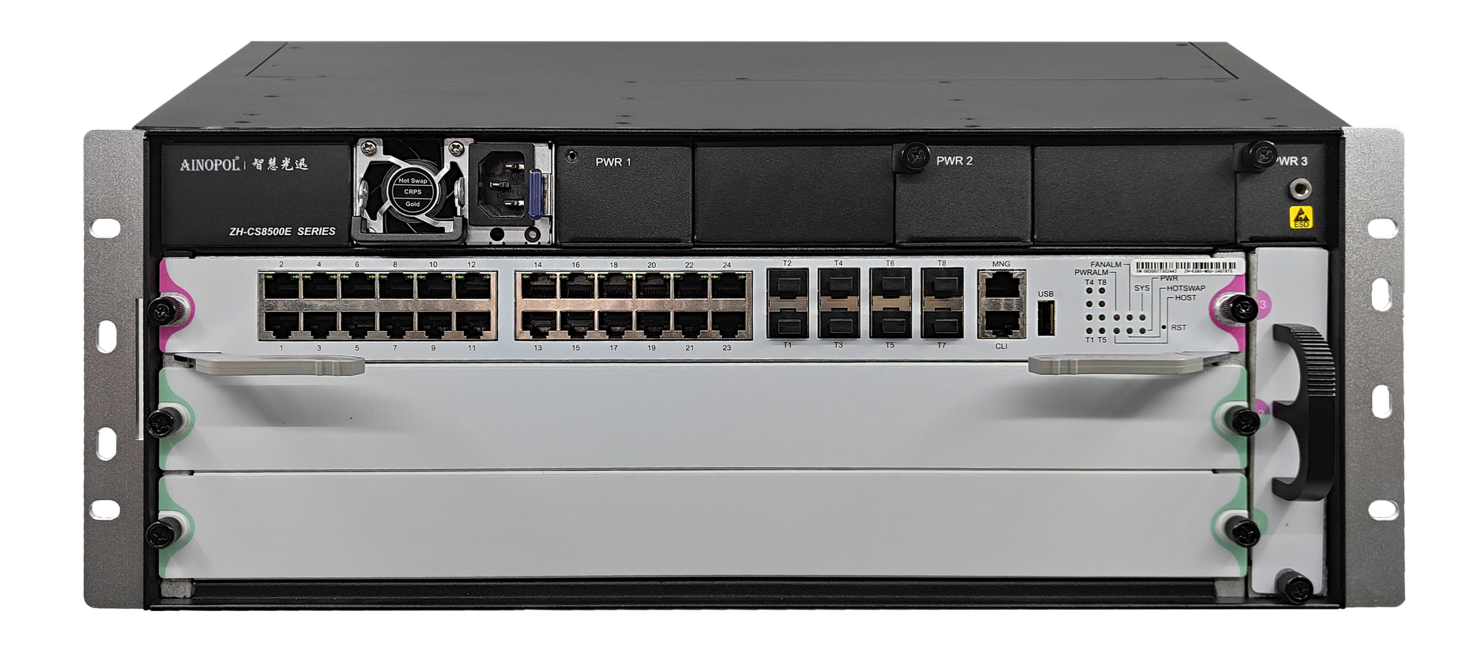

图1 ZH-CS8503E产品正面

![](/media/202604/9fac9549c3b14bcf9038ae4a140423f76257.png)

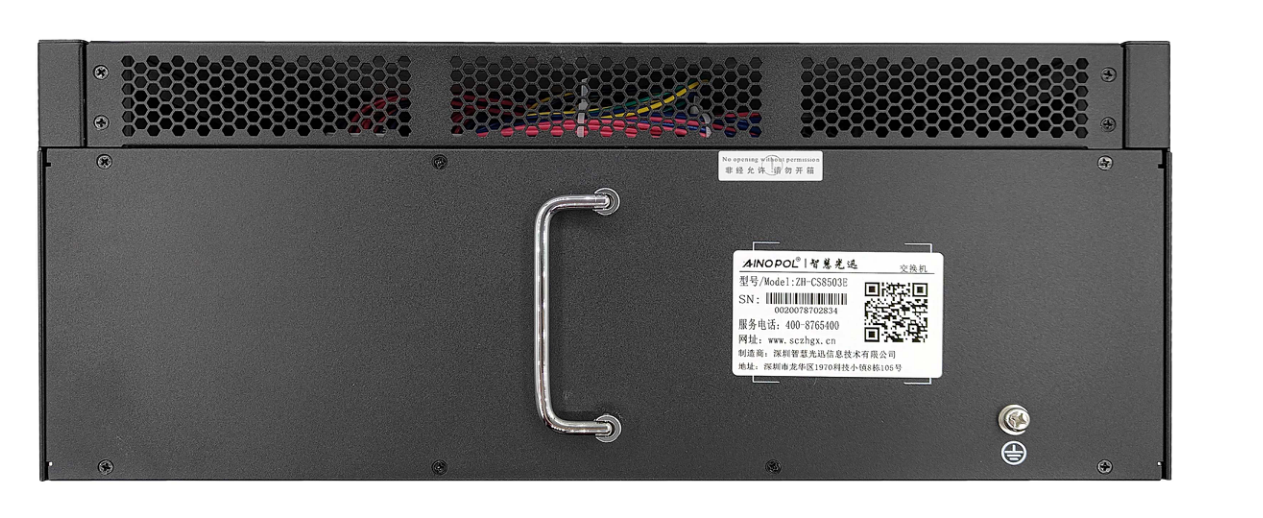

图2 ZH-CS8503E产品背面

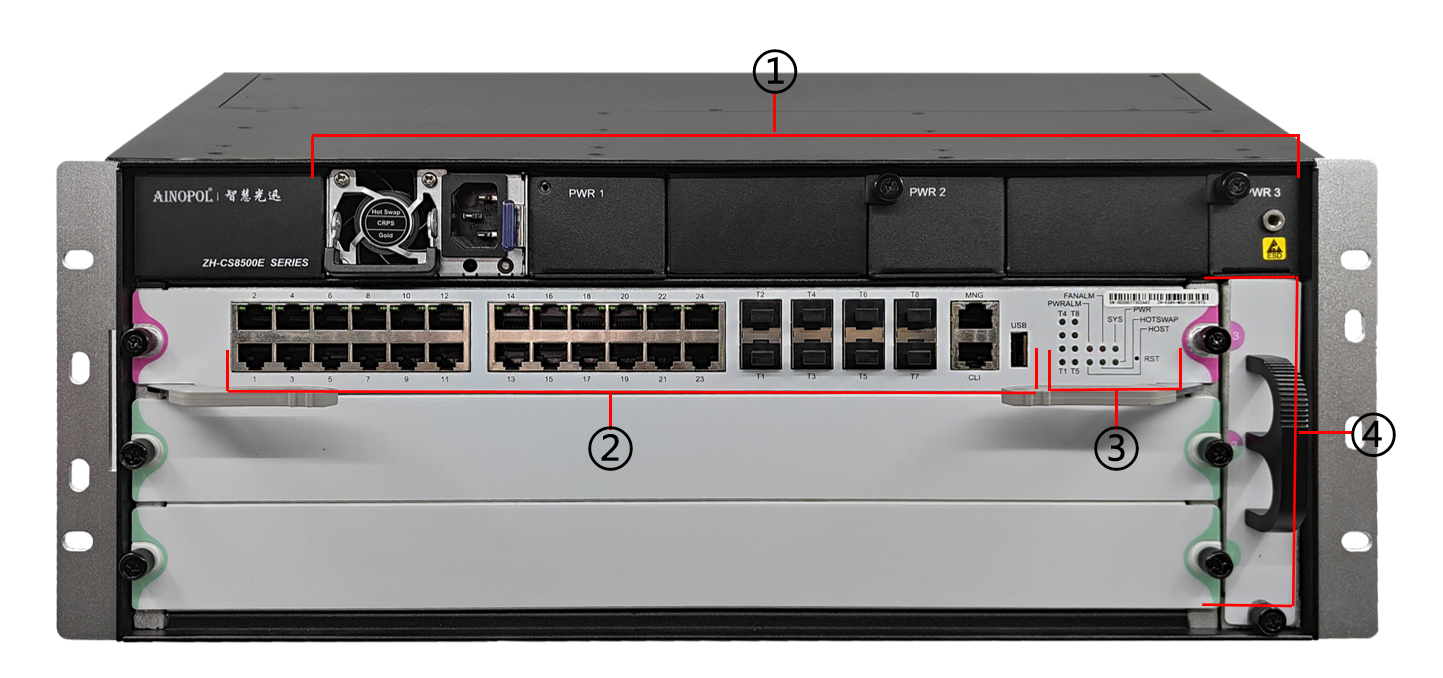

1、接口说明

![](/media/202604/c64a2efadfec4573912f077c1b5904949654.png)

①：电源槽位：3个电源槽位，可接入350W交/直流电源模块。

业务槽位：三个业务槽位，可拓展网口、光口业务子卡

②：网络接口：单板提供24路千兆电口和8路万兆SFP+接口。支持SFP+万兆光模块。

Console串口：即通信串口，使用RS-232 接口电平，采用RJ-45 连接器。该接口用来连接后台终端计算机，以进行系统的调试、配置、维护、管理、主机软件程序加载等工作。

MNG 口：千兆以太网口，采用RJ-45 接口，该接口可用来连接后台电脑，以进行程序加载工作；也可以通过该口接远程的网管工作站等设备，实现设备的远程管理。

USB接口：可以插入USB设备。

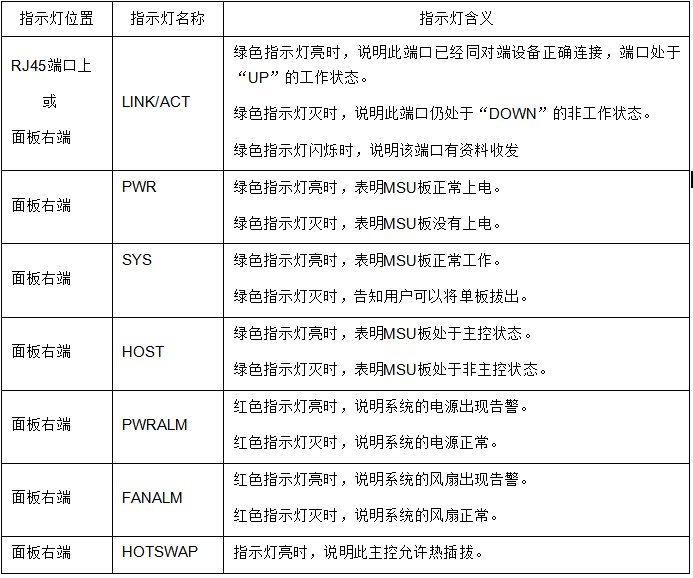

③：指示灯：

![](/media/202604/e00d6986d1b34815a156bd0b452d67cb6632.png)

④：整机提供三个模块槽位
 槽位3（粉）：主控模块层：提供1个单板插槽，可支持1个主控模块。
 槽位2（粉/绿）：主控/功能模块层：提供1个单板插槽，可支持1个主控模块或者1个功能模块。
 槽位1（绿）：功能模块层：提供1个单板插槽，可支持1个功能模块。
![](/media/202604/b19b9f0f05224d478010762c4b2851fb9106.png)

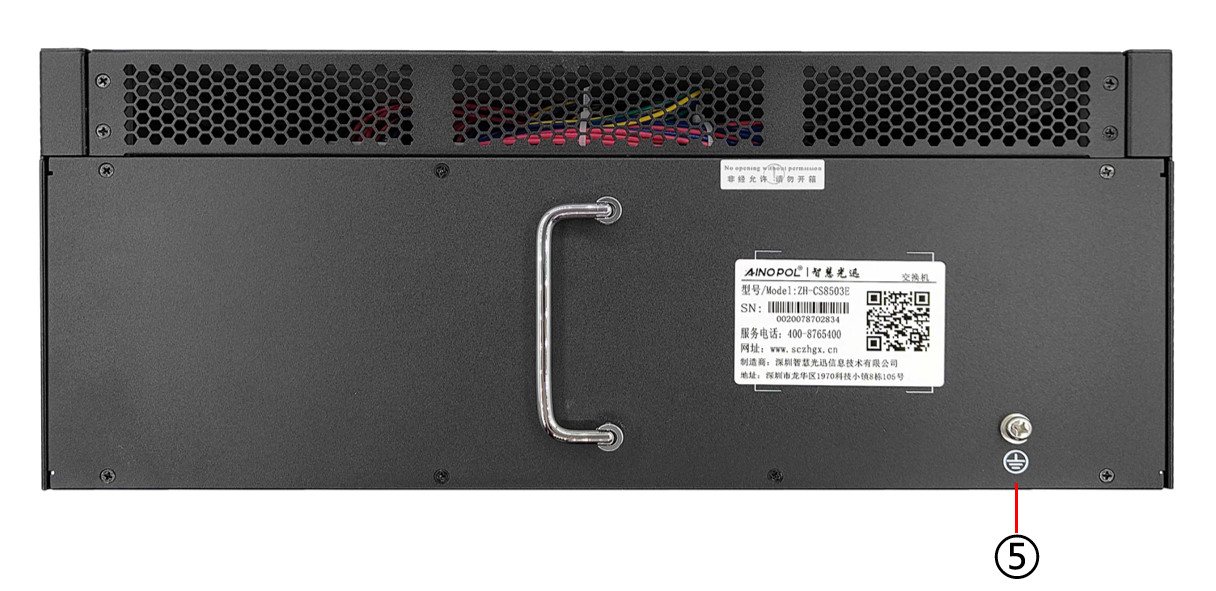

⑤：接地

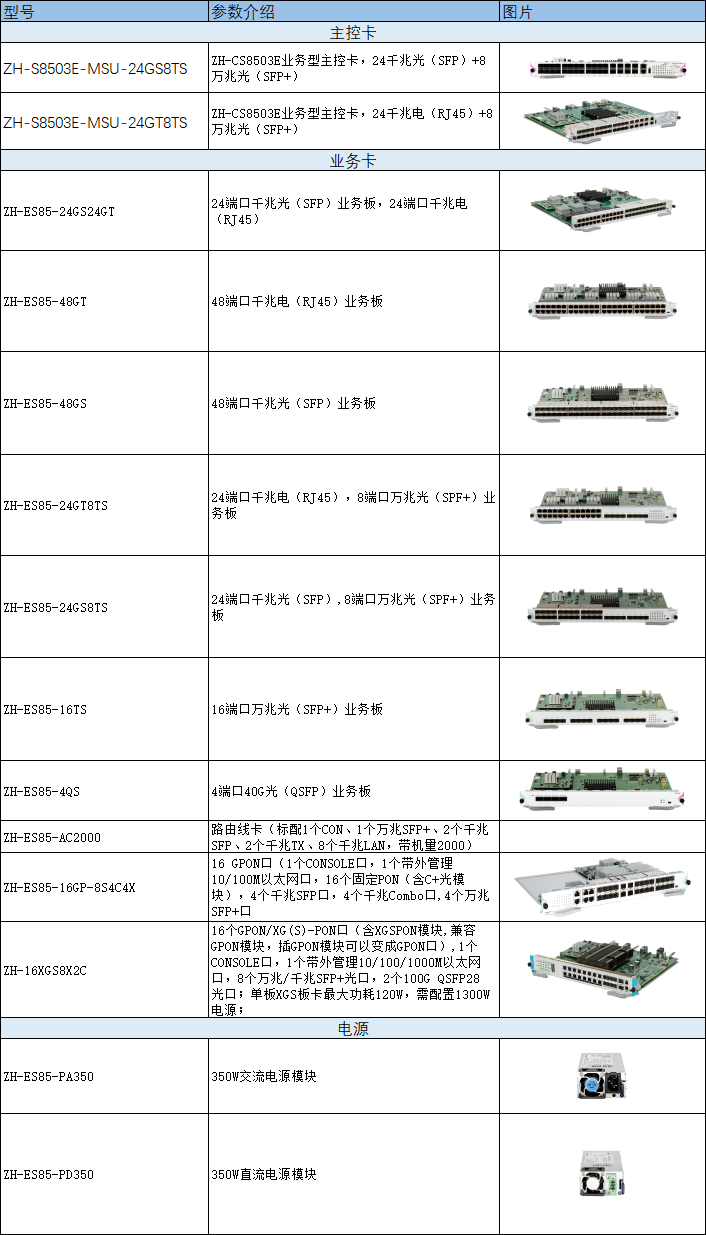

**订购信息：**

![](/media/202604/767d02e13dde4f859b9828320ebb467d3945.png)

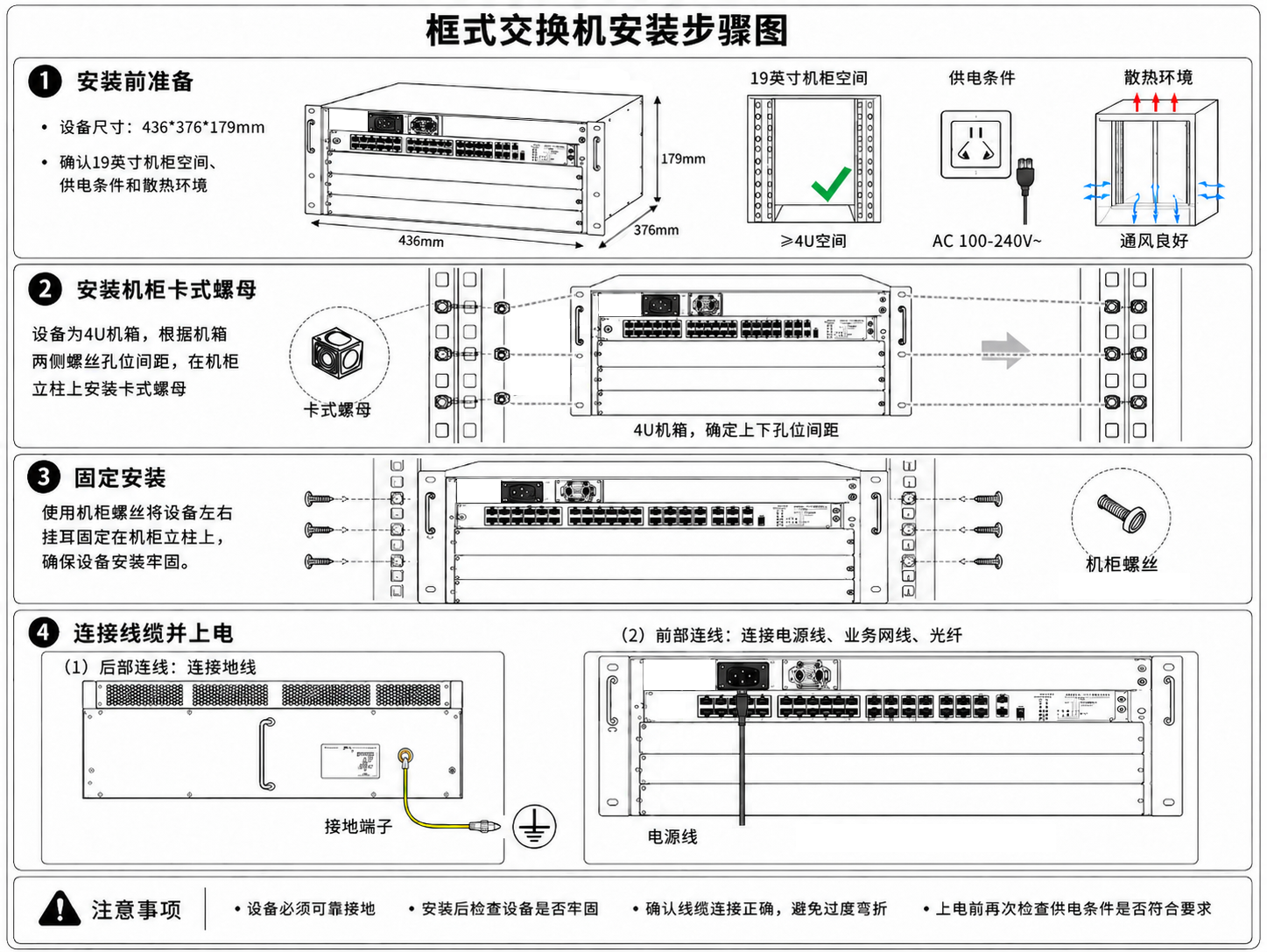

## 安装说明：

![](/media/202607/7db6c3d80f074360a062cf4177e1e5632864.png)

ZH-CS8503E硬件规格
