【产品教程】2026.04.15 盒式交换机（千兆） 生成树协议-实例端口设置

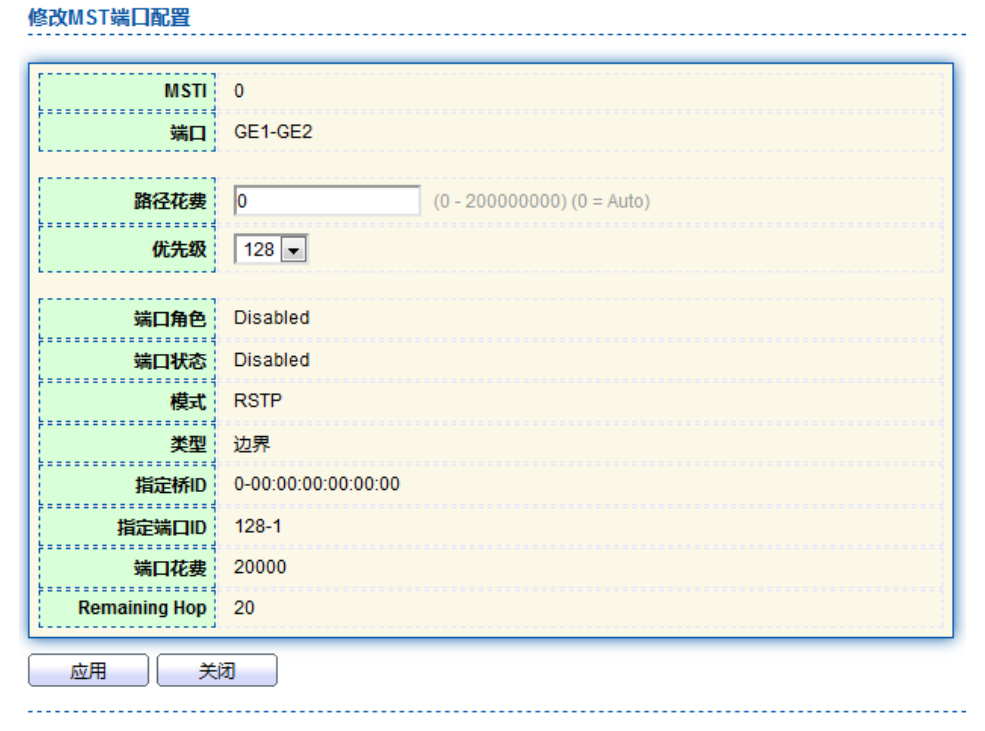

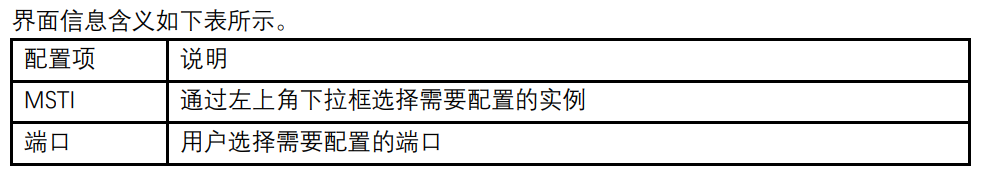

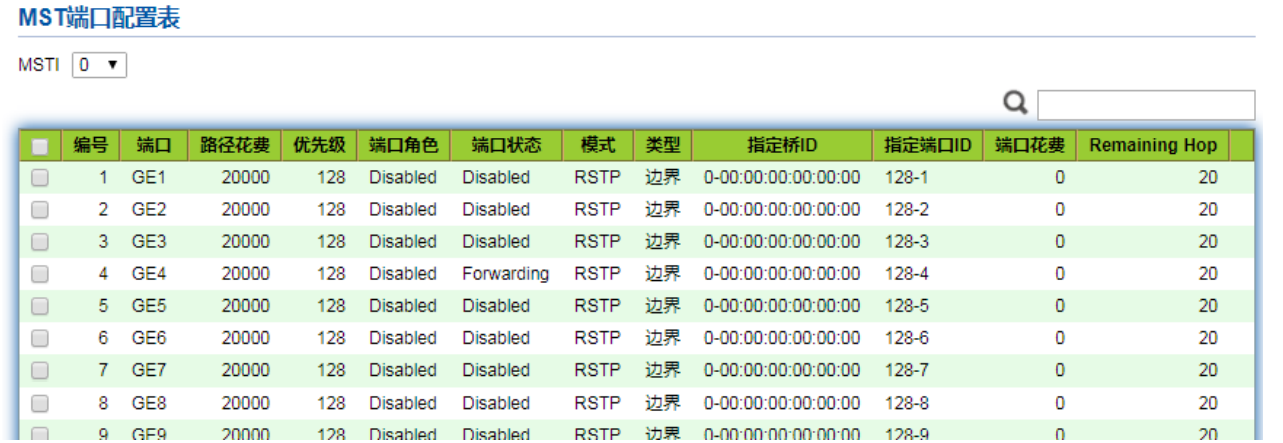

1、 单击导航树中的“生成树协议 > 实例端口设置”菜单，进入多生成树实例端口配置界面，界面中列出了设备包含的所有端口，选择需要修改的端口，点击修改按钮，进入实例端口详细配置界面，如下图所示：

![](/media/202604/d146636f44f4411a8d6320af7779d3077354.png)

![](/media/202604/478bfa50062c45daaa9de9022a1fa25d8560.png)

![](/media/202604/d5343c0a5bd34c3bb3e16f4636ddd22e8008.png)

![](/media/202604/57721171c5c244b1887b3ebf351b890c4441.png)

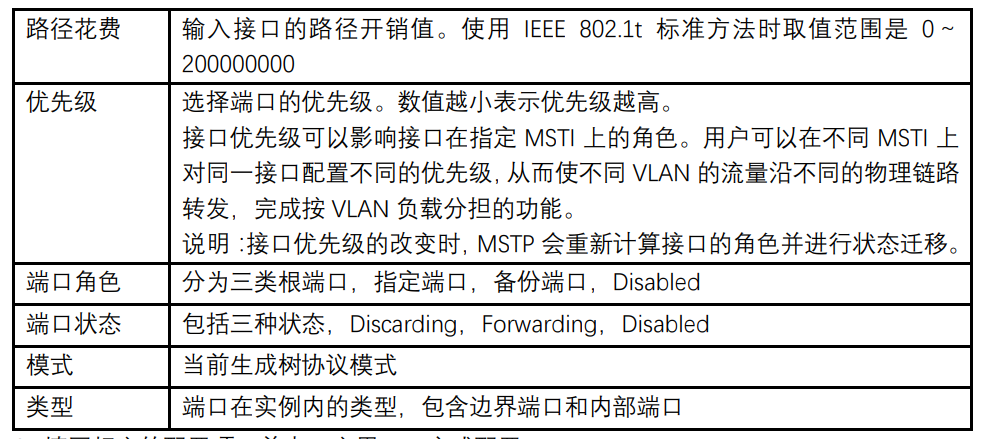

2、 填写相应的配置项。单击“应用”，完成配置。

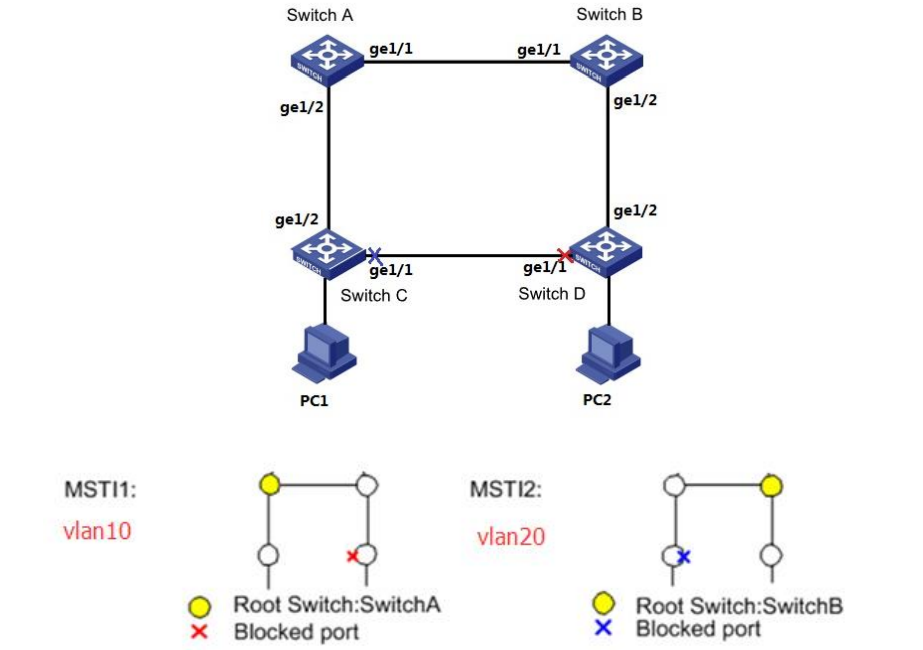

配置 MSTP 功能示例：SwitchA、SwitchB、SwitchC 和 SwitchD 都运行 MSTP。为实现 VLAN10 和 VLAN20 的流量负载分担，MSTP 引入了多实例。MSTP 可设置 VLAN 映射表，把 VLAN 和生成树实例相关联，实例 1 映射 VLAN10，实例 2 映射 VLAN20。

![](/media/202604/962c3c9fdbae4e6c8eb6c46eb54551a57150.png)

操作步骤：

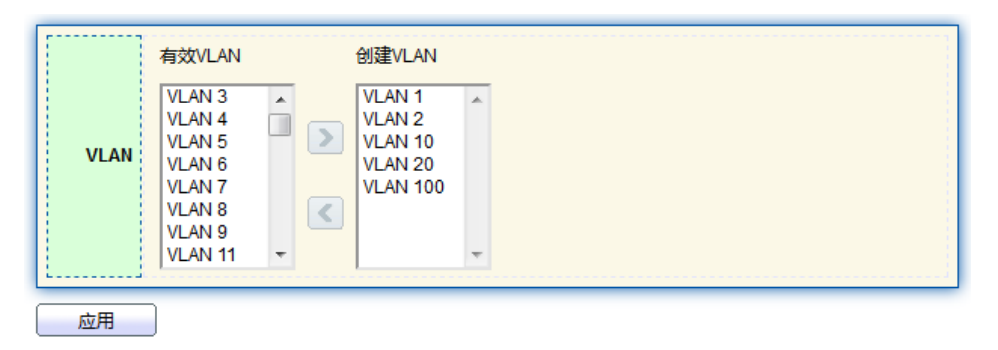

1、 配置处于环网中的设备的二层转发功能，在交换设备 SwitchA、SwitchB、SwitchC 和SwitchD 上创建 VLAN10，vlan20。单击导航树中的“VLAN 功能 > VLAN 配置>创建 VLAN”菜单，进入“创建 VLAN”界面，填写相应配置，单击“应用”，完成配置，如下图所示。

![](/media/202604/6a24bd7a01534c31b89d1084068846e49572.png)

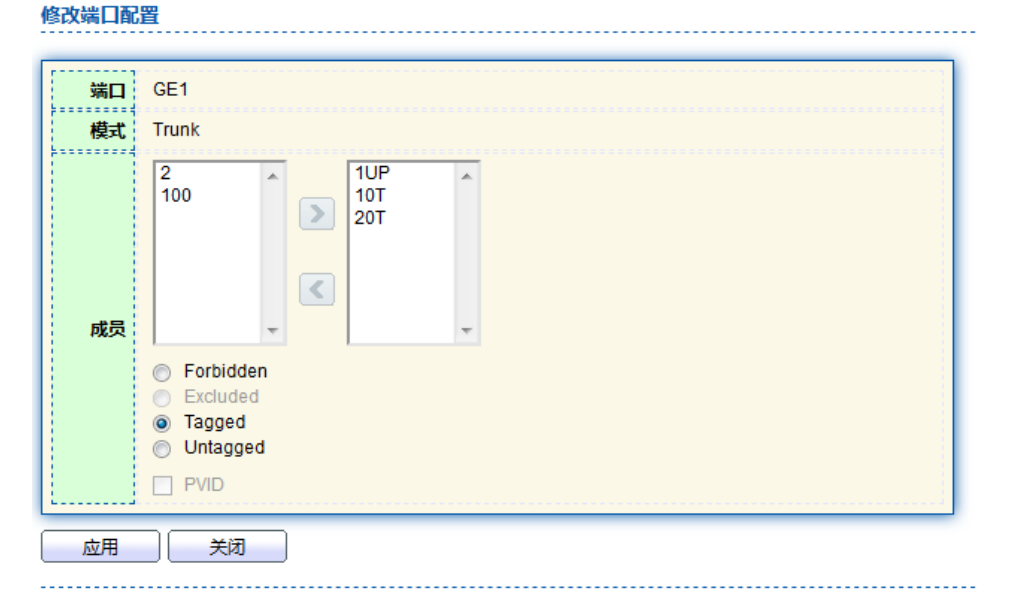

2、 将交换设备上接入环路中的端口加入 VLAN。单击导航树中的“VLAN 功能 > VLAN 配置 > 成员配置”菜单，进入“成员配置”界面，选择环端口，进入端口设置模式，分别将VLAN10,VLAN20 移到右选框，属性为“Tagged”,单击“应用”，完成配置：

![](/media/202604/06c785d639ce41579754d222561d44232132.png)

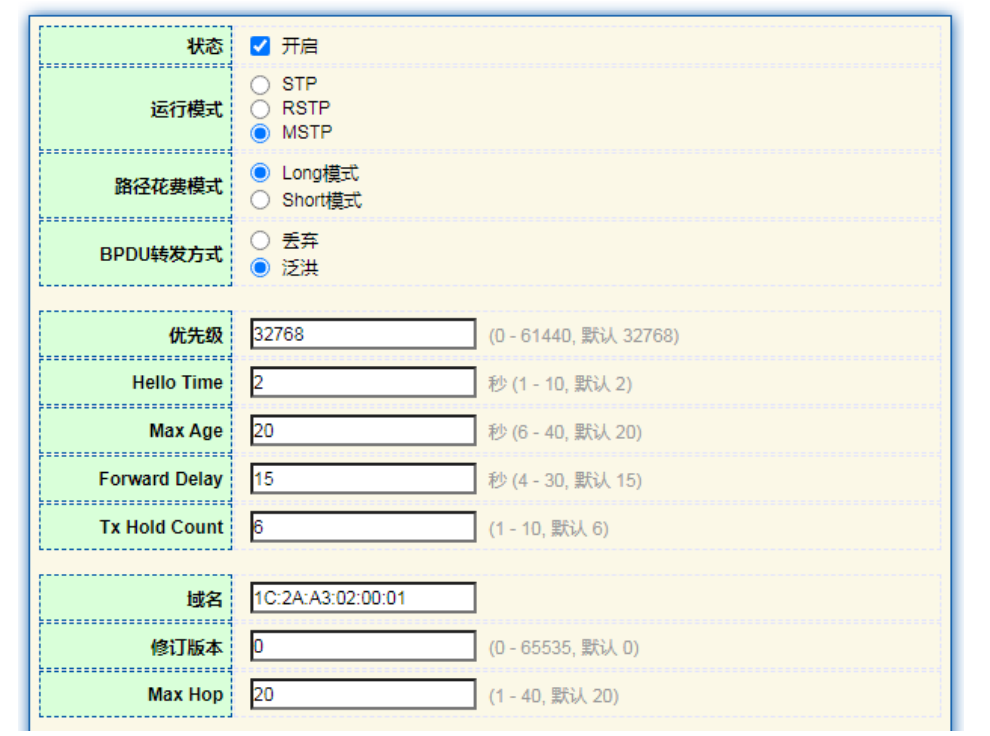

3、 单击导航树中的“生成树协议 > 功能设置”菜单，进入“功能设置”，填写相应配置，选择 MSTP 模式，界面如下图所示。

![](/media/202604/e460416d7061458dacc91c07f27f8c0e1109.png)

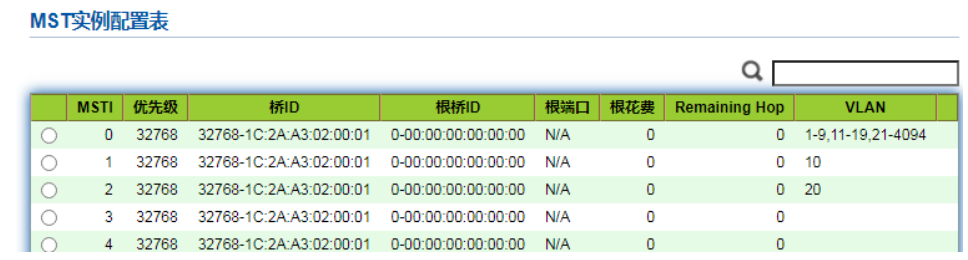

4、 配置实例 MSTI1 和实例 MSTI2 的 VLAN 映射关系。单击导航树中的“生成树协议 >实例设置”菜单，进入“实例设置”，，填写相应参数，单击“添加”，界面如下图所示。

![](/media/202604/114fe39df64d49569361d9d748b201f94728.png)

注意：

⚫ 配置 SwitchA 时将 MSTI1 的优先级改为 0，MSTI2 的优先级改为 4096。

⚫ 配置 SwitchB 时将 MSTI1 的优先级改为 4096，MSTI2 的优先级改为 0。配置方法与SwitchA 一致，不在赘述。

⚫ 优先级必须是 4096 的倍数

5、 在域，配置MSTI1与MSTI2的根桥与备份根桥，配置SwitchB为MSTI2的根桥，配置SwitchB为 MSTI1 的备份根桥。操作步骤与 5 一样，不再赘述。

6、 经过以上配置，将网络修剪成树状，达到消除环路的目的。
