盒式交换机硬件说明

设备型号：24口三层2.5G POE云管理交换机

24个100/1000/2.5GBase-T RJ45端口

1-4 口支持IEEE802.3bt 标准，单口最大输出可达 90W

5-24 口支持 IEEE802.3af/at 标准，单口最大输出可达 30W

6个1000/10GBase-X SFP+光口

背板带宽336Gbps/2.6Tbps

包转发率228Mpps/342Mpps

MAC地址表32K

功耗:≤450W

AC 100-240V/50-60Hz

产品尺寸：440\*280\*44mm

净重：4.4KG

工作温度:-10℃～50℃

产品外观及硬件规格说明：

![](/media/202604/5e2ddef157574b748eb4c9284c61852f9888.png)

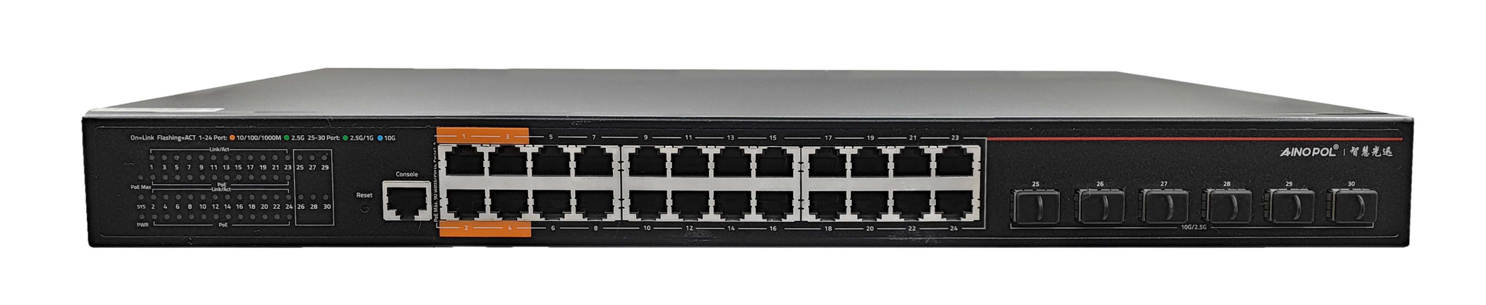

图1 ZH-CS5530TGX-PWR-SI产品正面

![invalid image (图片无法加载)](/media/202604/7c64c1304b8a455c990822209d078a002579.png)

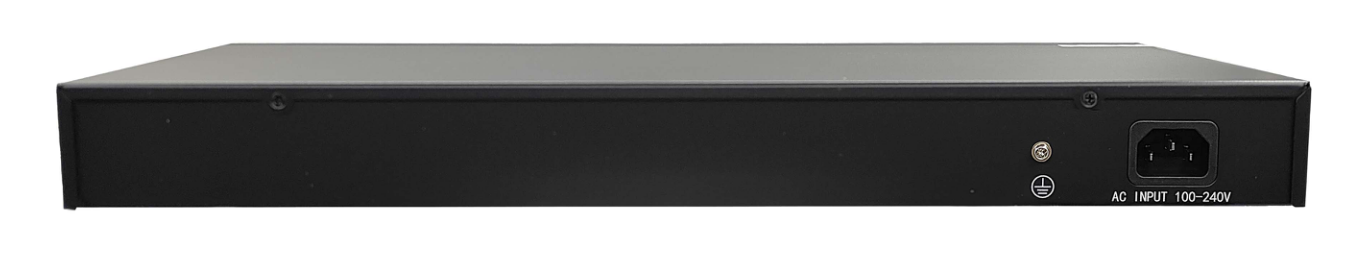

图2 ZH-CS5530TGX-PWR-SI产品背面

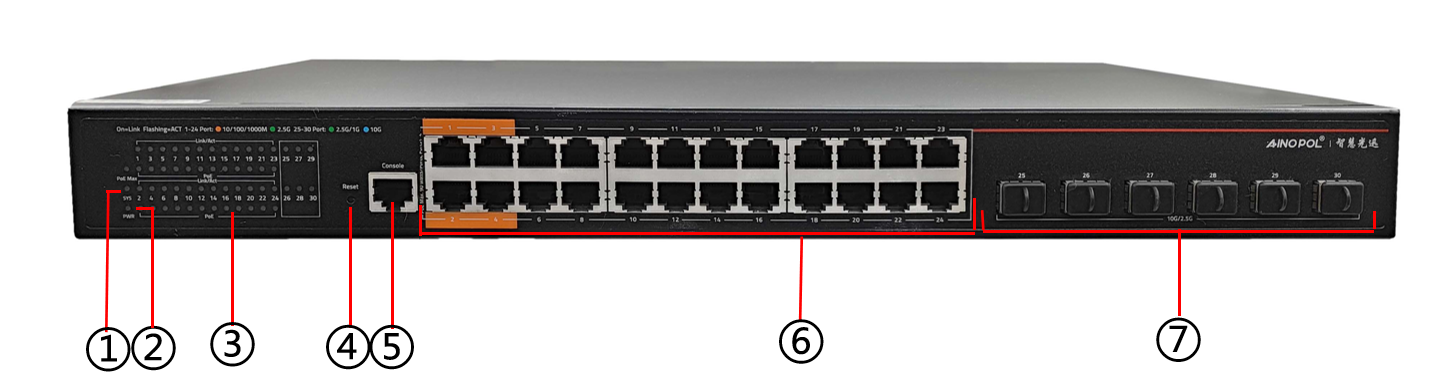

1、接口说明

![](/media/202604/f781963238c2483a8d3b627dd5e0e6082668.png)

①：SYS指示灯：系统运行指示灯

②：PWR指示灯：设备电源指示灯

③：设备接口指示灯：设备网络接口指示灯

④：Reset键：复位键

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑥：网络接口：24个100/1000/2500M 自适应RJ45网口，其中1-4 口支持IEEE802.3bt 标准，单口最大输出可达 90W，5-24 口支持 IEEE802.3af/at 标准，单口最大输出可达 30W。

⑦：网络接口：6个SFP+光口

![invalid image (图片无法加载)](/media/202604/25fdcca40478450abe3c0ae38fda9d6a2786.png)

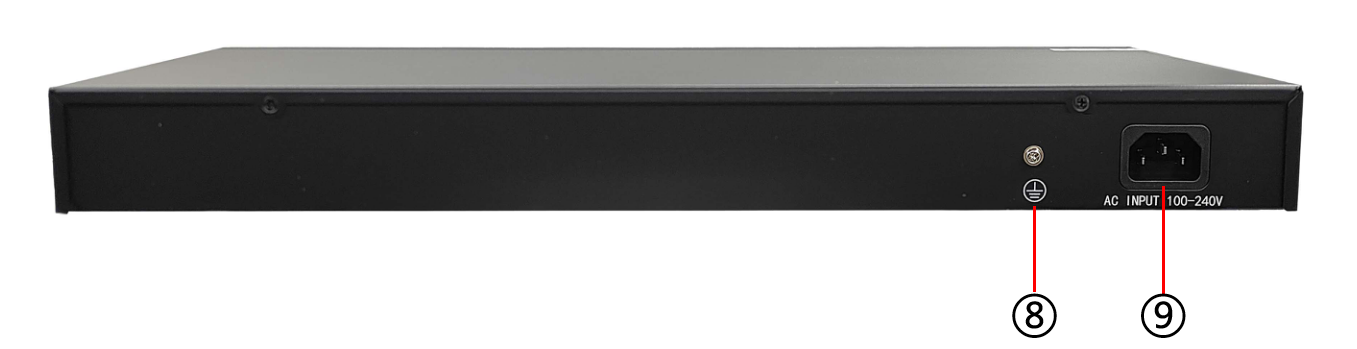

⑧：接地

⑨：电源接口：需接入AC 220V 电源。

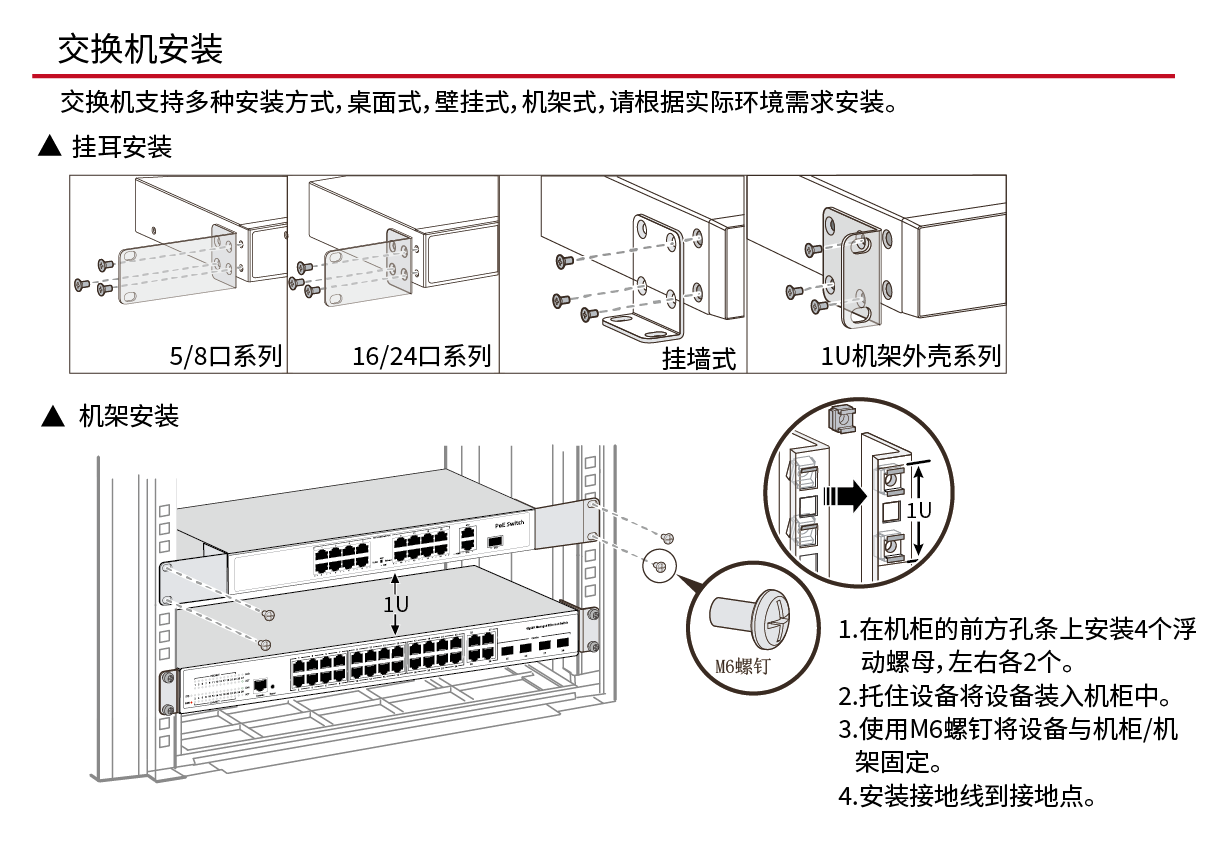

## 设备安装说明

![](/media/202607/0dc270b918da4a3e86156edae37a50d46430.png)

ZH-CS5530TGX-PWR-SI硬件规格及安装说明
