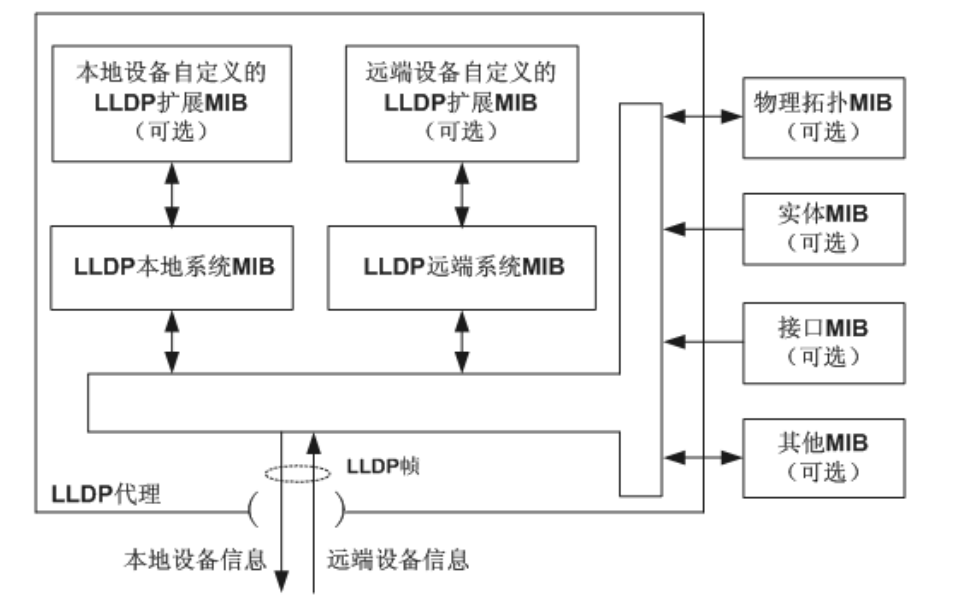

【产品教程】2026.04.15 盒式交换机（千兆） 拓扑发现-基本概念 LLDP（Link Layer Discovery Protocol）是 IEEE 802.1ab 中定义的链路层发现协议。LLDP是一种标准的二层发现方式，可以将本端设备的管理地址、设备标识、接口标识等信息组织起来，并发布给自己的邻居设备，邻居设备收到这些信息后将其以标准的管理信息库 MIB（Management Information Base）的形式保存起来，以供网络管理系统查询及判断链路的通信状况。 LLDP 可以将本地设备的信息组织起来并发布给自己的远端设备，本地设备将收到的远端设备信息以标准 MIB 的形式保存起来。工作原理如下图所示。LLDP 原理框图  LLDP 基本实现原理为： ⚫ LLDP 模块通过 LLDP 代理与设备上物理拓扑 MIB、实体 MIB、接口 MIB 以及其他类型MIB 的交互，来更新自己的 LLDP 本地系统 MIB，以及本地设备自定义的 LLDP 扩展 MIB。 ⚫ 将本地设备信息封装成 LLDP 帧发送给远端设备。 ⚫ 接收远端设备发过来的 LLDP 帧，更新自己的 LLDP 远端系统 MIB，以及远端设备自定义的 LLDP 扩展 MIB。 ⚫ 通过 LLDP 代理收发 LLDP 帧，设备就很清楚地知道远端设备的信息，包括连接的是远端设备的哪个接口、远端设备的 MAC 地址等信息。 ⚫ LLDP 本地系统 MIB 用来保存本地设备信息。包括设备 ID、接口 ID、系统名称、系统描述、接口描述、网络管理地址等信息。 ⚫ LLDP 远端系统 MIB 用来保存远端设备信息。包括设备 ID、接口 ID、系统名称、系统描述、接口描述、网络管理地址等信息。 ⚫ LLDP-MED 以 LLDP 为基础, 其它组织可以通过 LLDP-MED 对其进行扩展。从网络设备查明的信息，可以帮助进行故障分析 并允许管理系统准确地了解网络拓扑结构。
