VLAN设置
端口配置
端口配置

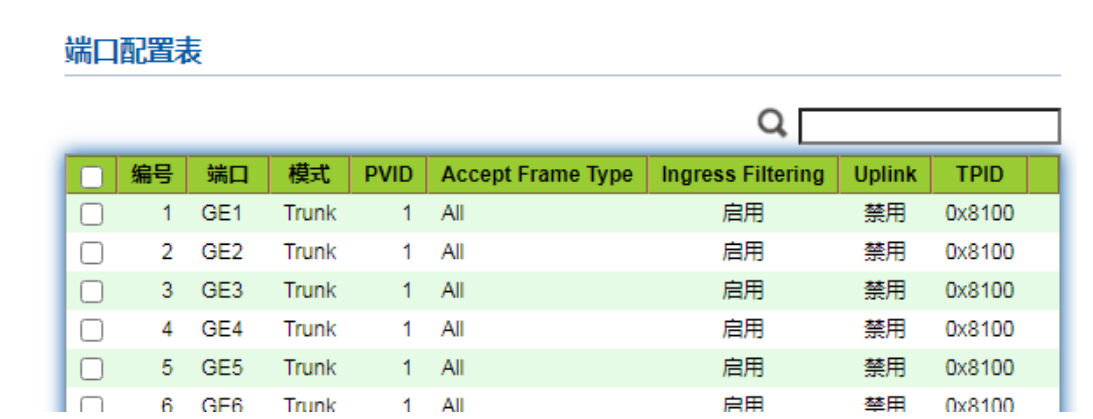

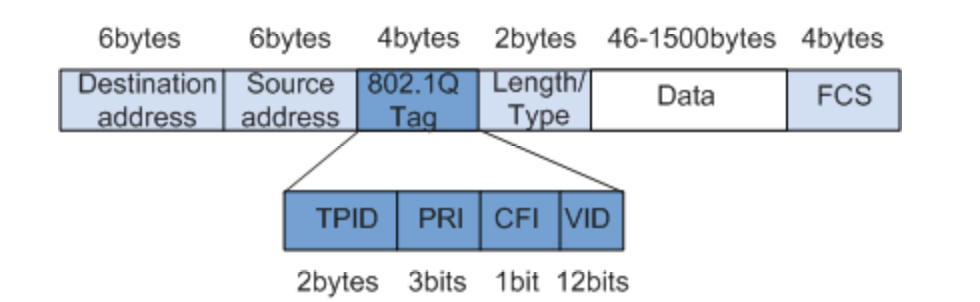

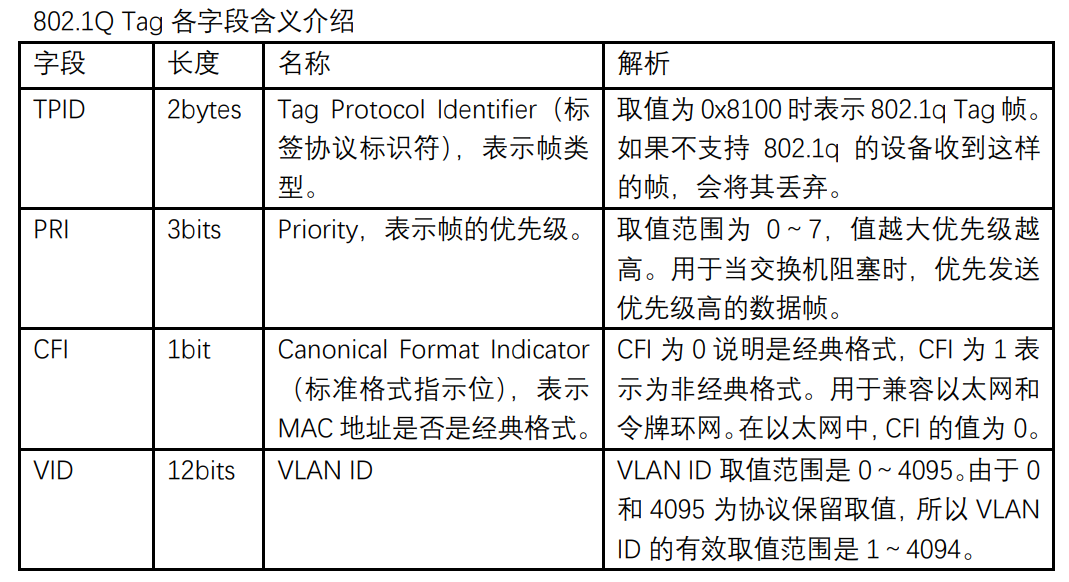

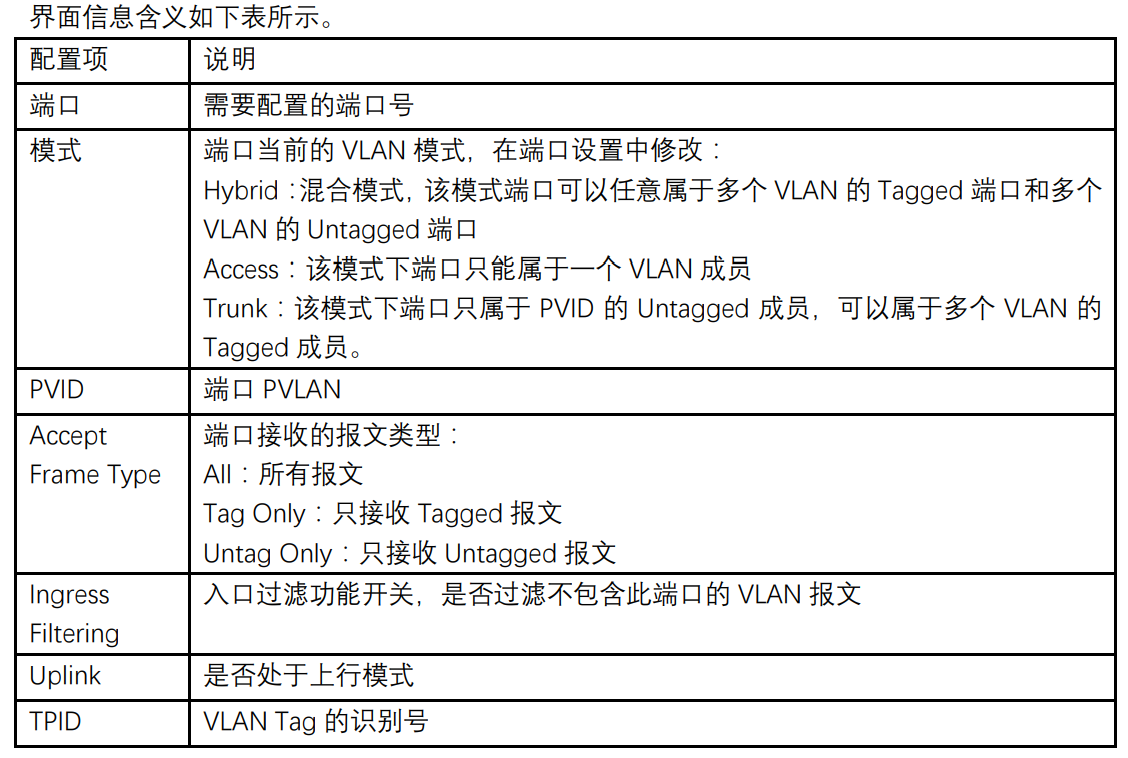

【产品教程】2026.04.15 盒式交换机（千兆）VLAN设置-端口配置 Trunk 配置，Trunk 类型的接口用来连接其它交换机设备，它主要连接干道链路。Trunk接口允许多个 VLAN 的帧通过。Trunk 链路的封装协议是 IEEE 802.1q，IEEE 802.1q 是虚拟桥接局域网的正式标准，对 Ethernet 帧格式进行了修改，在源 MAC 地址字段和协议类型字段之间加入 4 字节的 802.1q Tag802.1q 帧格式   每台支持 802.1q 协议的交换机发送的数据包都会包含 VLAN ID，以指明交换机属于哪一个VLAN。因此，在一个 VLAN 交换网络中，以太网帧有以下两种形式： ⚫ 有标记帧（tagged frame）：加入了 4 字节 802.1q Tag 的帧 ⚫ 无标记帧（untagged frame）：原始的、未加入 4 字节 802.1q Tag 的帧Trunk 类型的接口用来连接其它交换机设备，它主要连接干道链路。Trunk 接口允许多个VLAN 的帧通过。 Trunk 口配置操作步骤： 1、单击导航树中的“VLAN 功能 > VLAN 配置 > 端口配置”菜单，进入端口配置界面，选择需要配置的端口，点击修改，进行该端口的 VLAN 属性配置：
