链路聚合

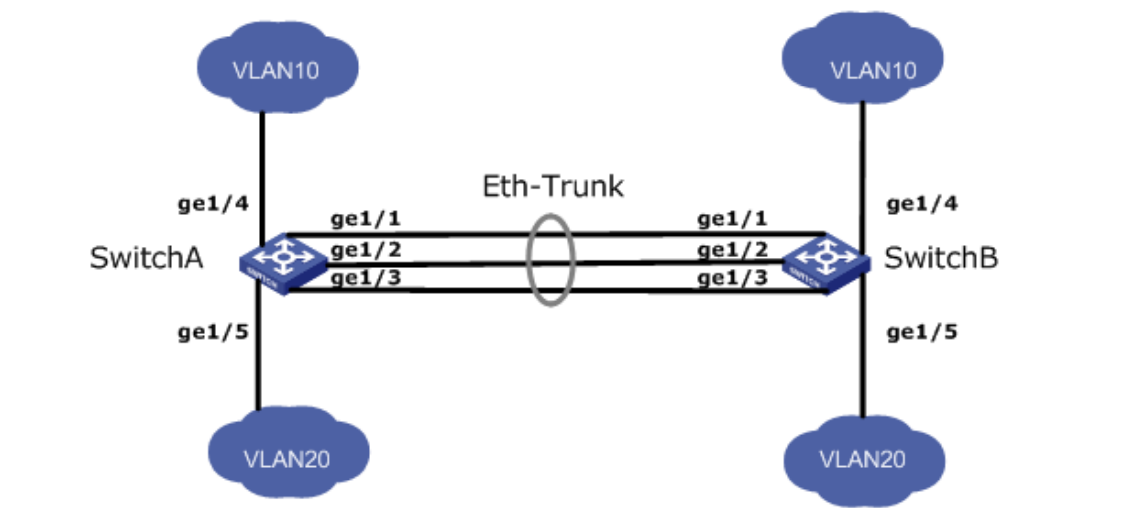

【产品教程】2026.04.15 盒式交换机（千兆）端口设置-链路聚合 链路聚合（Link Aggregation）是将一组物理接口捆绑在一起作为一个逻辑接口来增加带宽和可靠性的一种方法。 链路聚合组 LAG（Link Aggregation Group）是指将若干条以太链路捆绑在一起所形成的逻辑链路，简写为 Eth-Trunk。 随着网络规模不断扩大，用户对链路的带宽和可靠性提出越来越高的要求。在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。 采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，实现增加链路带宽的目的。链路聚合的备份机制能有效提高可靠性，同时，还可以实现流量在不同物理链路上的负载分担。 如下图所示，SwitchA 与 SwitchB 之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条 Eth-Trunk 逻辑链路，这条逻辑链路的带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。  在有以下需求时，可通过配置链路聚合实现： ⚫ 当两台交换机设备之间通过一条链路连接带宽不够时。 ⚫ 当两台交换机设备之间通过一条链路连接可靠性不满足要求时。 根据是否启用链路聚合控制协议 LACP，链路聚合分为静态模式和 LACP 模式。静态模式下，Eth-Trunk 的建立、成员接口的加入由手工配置，没有链路聚合控制协议的参与。该模式下所有活动链路都参与数据的转发，平均分担流量，因此称为负载分担模式。如果某条活动链路故障，链路聚合组自动在剩余的活动链路中平均分担流量。当需要在两个直连设备间提供一个较大的链路带宽而设备又不支持 LACP 协议时，可以使用静态模式。
