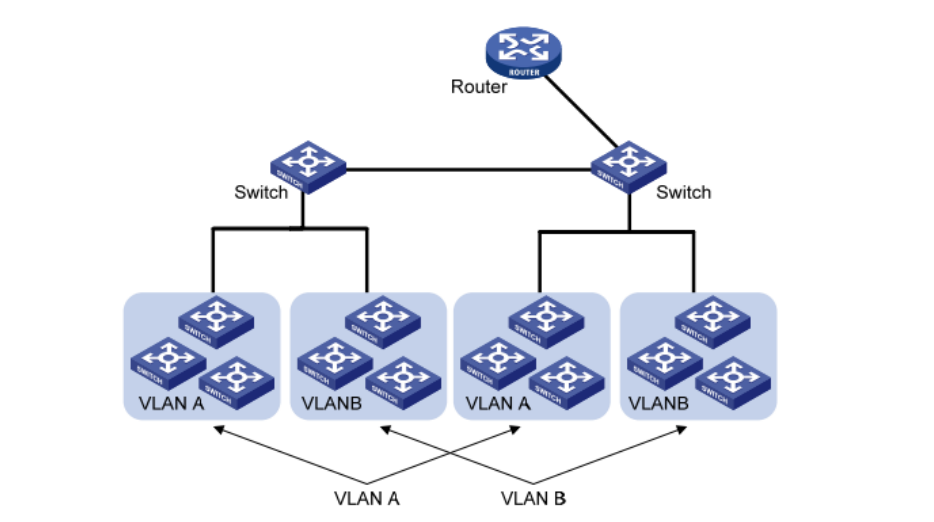

【产品教程】2026.04.15 盒式交换机（千兆）VLAN设置-vlan功能 VLAN 的组成不受物理位置的限制，因此同一 VLAN 内的主机也无须放置在同一物理空间里。如下图所示，VLAN 把一个物理上的 LAN 划分成多个逻辑上的 LAN ，每个 VLAN是一个广播域。VLAN 内的主机间通过传统的以太网通信方式即可进行报文的交互，而处在不同 VLAN 内的主机之间如果需要通信，则必须通过路由器或三层交换机等网络层设备才能够实现。  与传统以太网相比，VLAN 具有如下的优点： ⚫ 控制广播域的范围：局域网内的广播报文被限制在一个 VLAN 内，节省了带宽，提高了网络处理能力。 ⚫ 增强了 LAN 的安全性：由于报文在数据链路层被 VLAN 划分的广播域所隔离，因此各个 VLAN 内的主机间不能直接通信，需要通过路由器或三层交换机等网络层设备对报文进行三层转发。 ⚫ 灵活创建虚拟工作组：使用 VLAN 可以创建跨物理网络范围的虚拟工作组，当用户的物理位置在虚拟工作组范围内移动时，不需要更改网络配置即可以正常访问网络。 此管理型交换机支持 802.1Q VLAN、基于协议的 VLAN、基于 MAC 的 VLAN 以及基于端口的 VLAN。在缺省配置时，VLAN 为 802.1Q VLAN 模式。 基于端口的 VLAN，其原理是根据交换设备的接口编号来划分 VLAN。网络管理员给交换机的每个接口配置不同的 PVID，即一个接口缺省属于的 VLAN。当一个数据帧进入交换机接口时，如果没有带 VLAN 标签，且该接口上配置了 PVID，那么，该数据帧就会被打上接口的 PVID。如果进入的帧已经带有 VLAN 标签，那么交换机不会再增加 VLAN 标签，即使接口已经配置了 PVID。 对 VLAN 帧的处理由接口类型决定。优点是定义成员简单。缺点是成员移动需重新配置VLAN。
