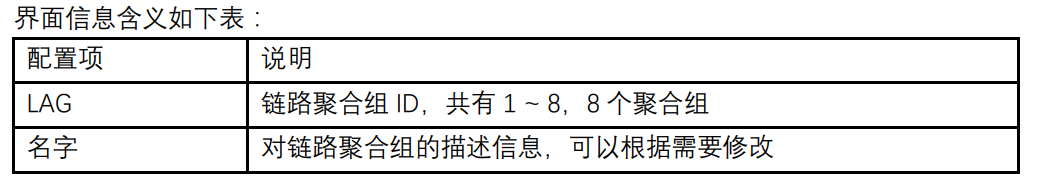

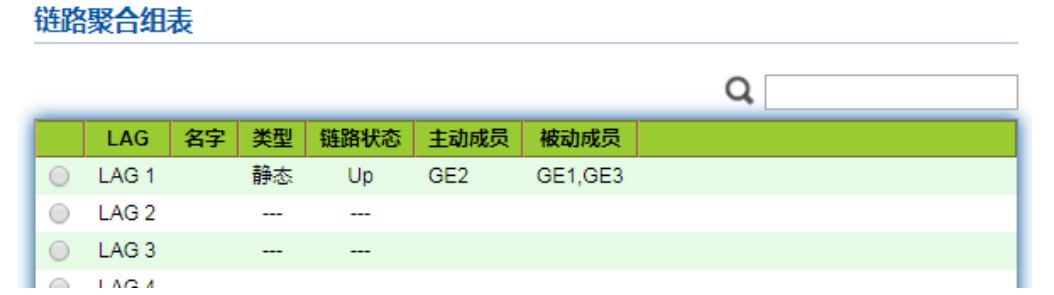

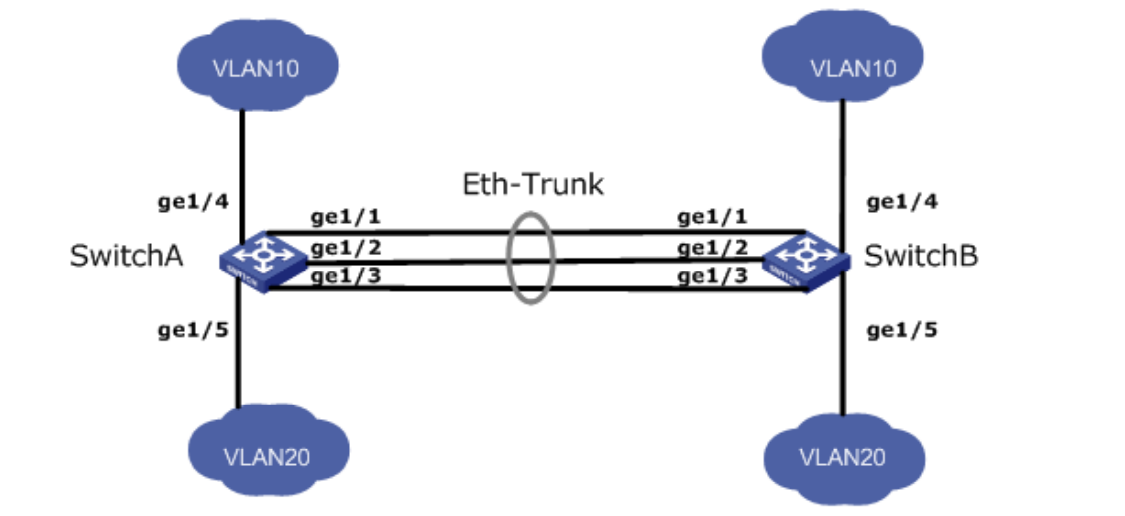

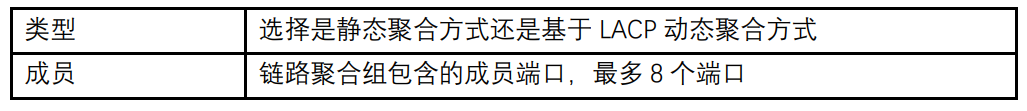

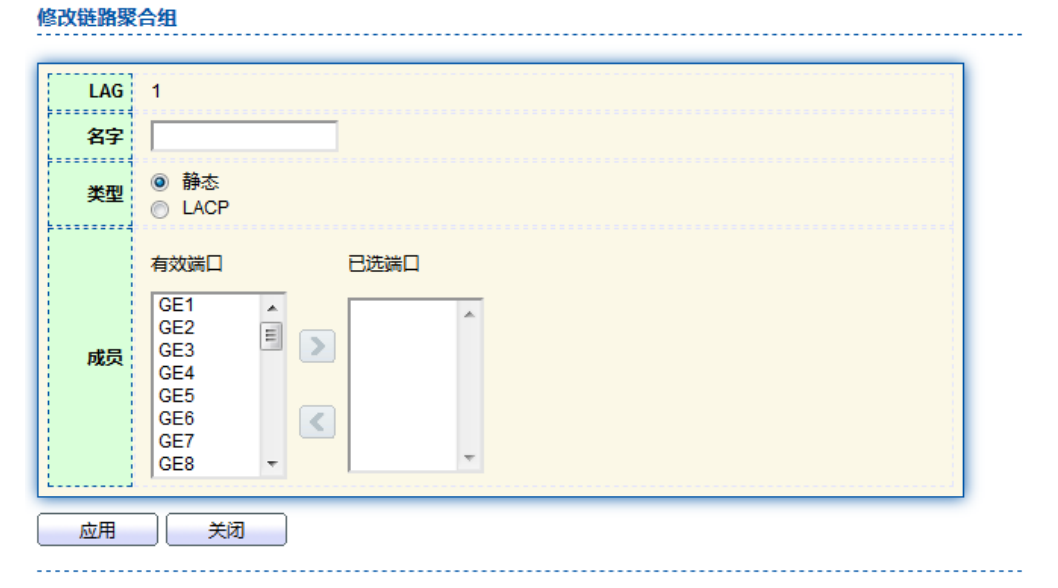

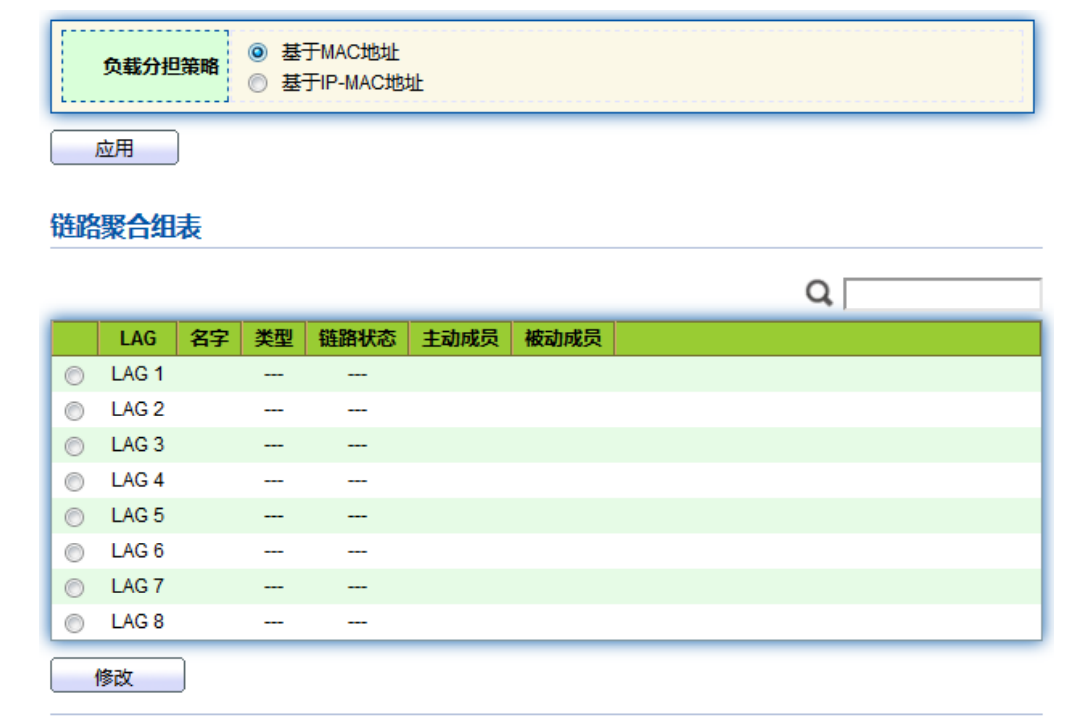

【产品教程】2026.04.15 盒式交换机(千兆)端口设置-聚合组配置 添加静态链路聚合操作步骤: 1、单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单,进入链路聚合组配置界面,设备支持两种负载均衡算法,使用单选框选择其中之一,应用保存生效,如下图所示:  2、设备支持 8 个链路聚合组,选择其中之一,点击修改按钮进入配置页面,如下图:    示例: 如下图所示,SwitchA 和 SwitchB 通过以太链路分别都连接 VLAN10 和 VLAN20 的网络,且 SwitchA 和 SwitchB 之间有较大的数据流量。 用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。同时用户也希望能够提供一定的冗余度,保证数据传输和链路的可靠性。  操作步骤: 1、在 SwitchA 创建 Eth-Trunk 接口并加入成员接口,实现增加链路带宽,SwitchB 配置与SwitchA 类似,不再赘述。单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单,进入链路聚合组配置界面,选择组“LAG 1”,选择需要聚合的端口 ge1、ge2、ge3,点击向右箭头,移动到已选端口中,点击“应用”生效,如下图所示。
