POF型吸顶式光电融合AP+（质保3年）

推荐连接无线终端120

安装方式：室内吸顶、挂墙安装

网络侧：XPON或2.5G以太网上行（POF、POE受电）

用户侧：1\*2.5GE+1\*GE+2.4GHz&5GHz 3000M Wi-Fi6

本地DC电源：DC 12V/2A

Hybrid SC PoF供电：48-56V DC

POE供电：802.3af(48V PoE)

静态功耗：6.5W

最大功耗：18.5W

光纤接口 ：Hybrid SC/UPC光电混合接口

指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE2

无线支持协议IEEE 802.11 b/g/n/ax(2.4GHz)、IEEE 802.11 a/n/ac/ax(5GHz)

天线类型：内置天线

天线增益：5dBi

MIMO：2×2 MIMO (2.4GHz&5GHz)

空口速率：574 Mbps (2.4GHz)+2402 Mbps (5GHz)

射频最大 SSID 数量： 4

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

产品尺寸：190\*190\*34mm

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品外观及硬件规格说明：

![invalid image (图片无法加载)](/media/202605/39778594a9ec4551b143ae6c3774f3a84277.png)

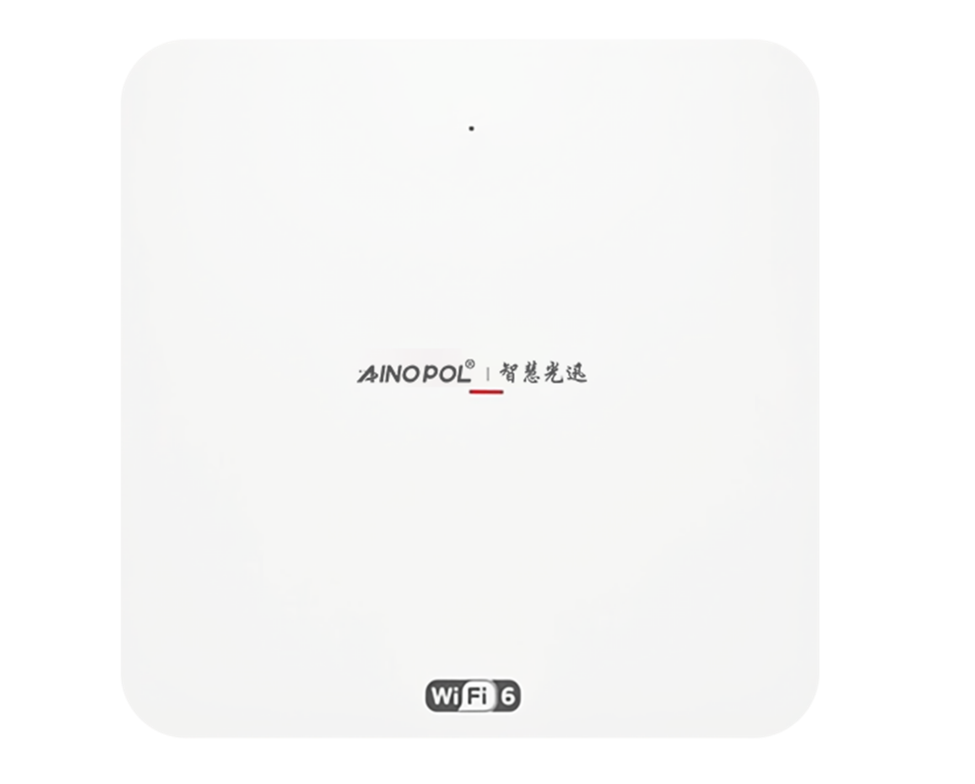

图1 产品正面

![invalid image (图片无法加载)](/media/202605/047605a1a6ac48cb8737ef6a1fd781ad8448.png)

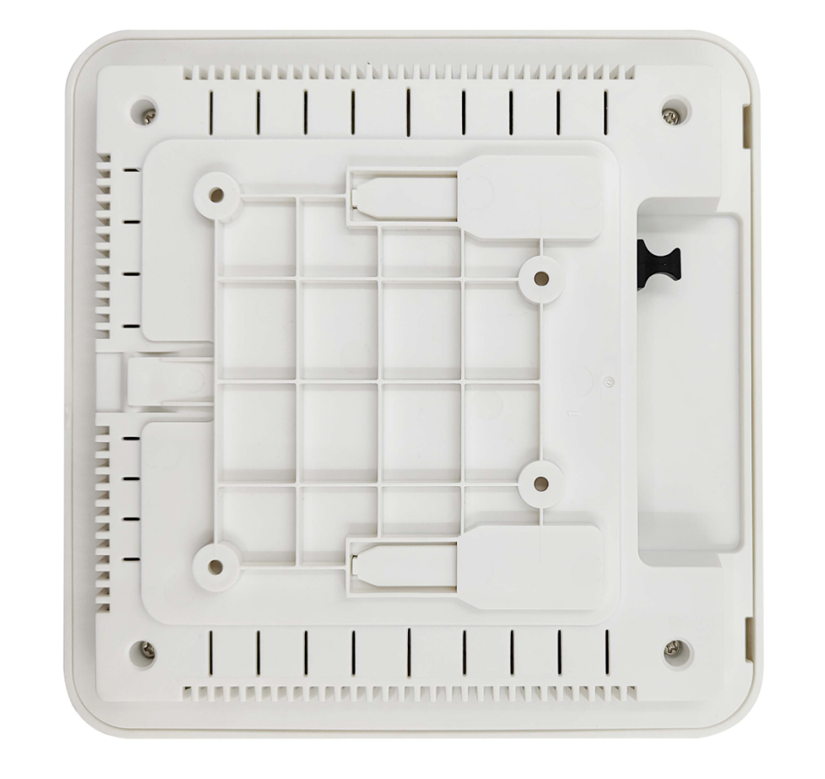

图2 产品背面

![invalid image (图片无法加载)](/media/202605/6d27f9b9721d4fd0877e14bd160032279288.png)

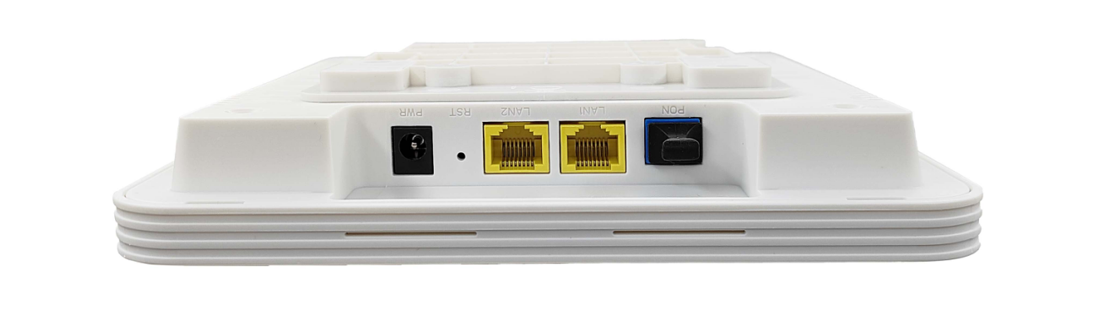

图3 产品侧面

1、接口说明
![invalid image (图片无法加载)](/media/202605/e7f928fc35934189b35109edcee7a3918396.png)

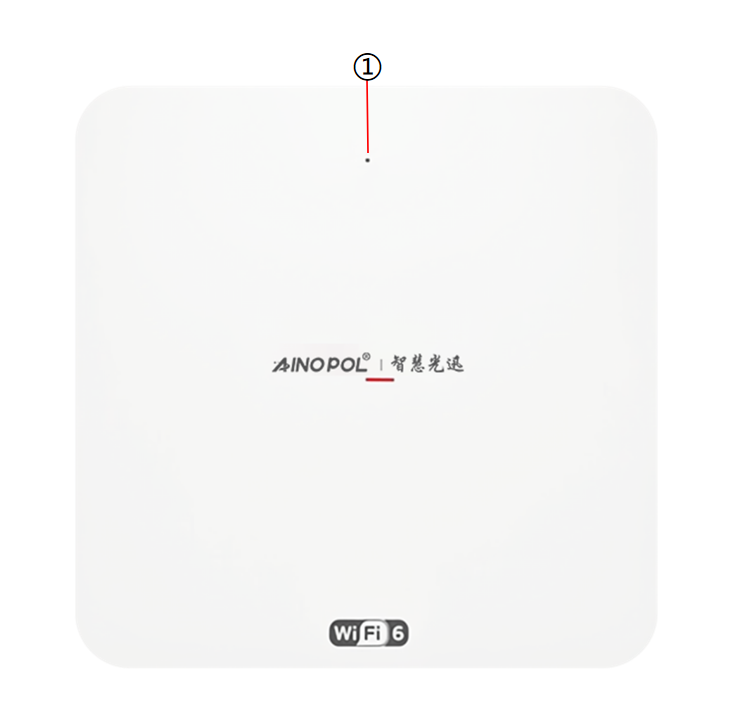

①：指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE2

![invalid image (图片无法加载)](/media/202605/0910fd5494f5464d899edbcaec110e9d3247.png)

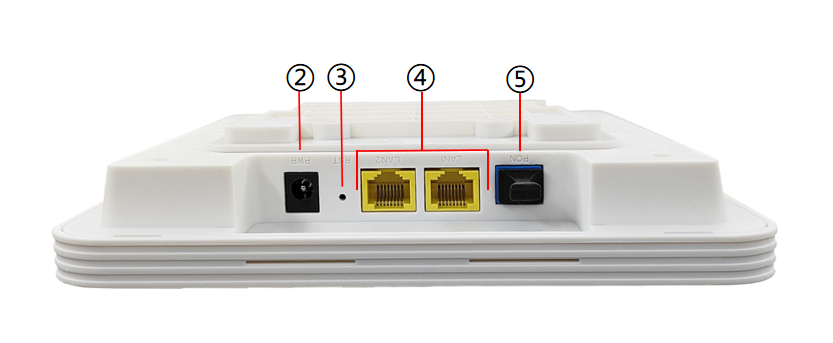

②：DC电源接口：DC 12V 2A

③：RST键：复位键

④：网络接口：LAN1为2.5GE自适应电口，支持POE受电。LAN2为GE自适应电口

⑤：PON光口：Hybrid SC/UPC光电混合接口。GPON/EPON自适应PON光口上行

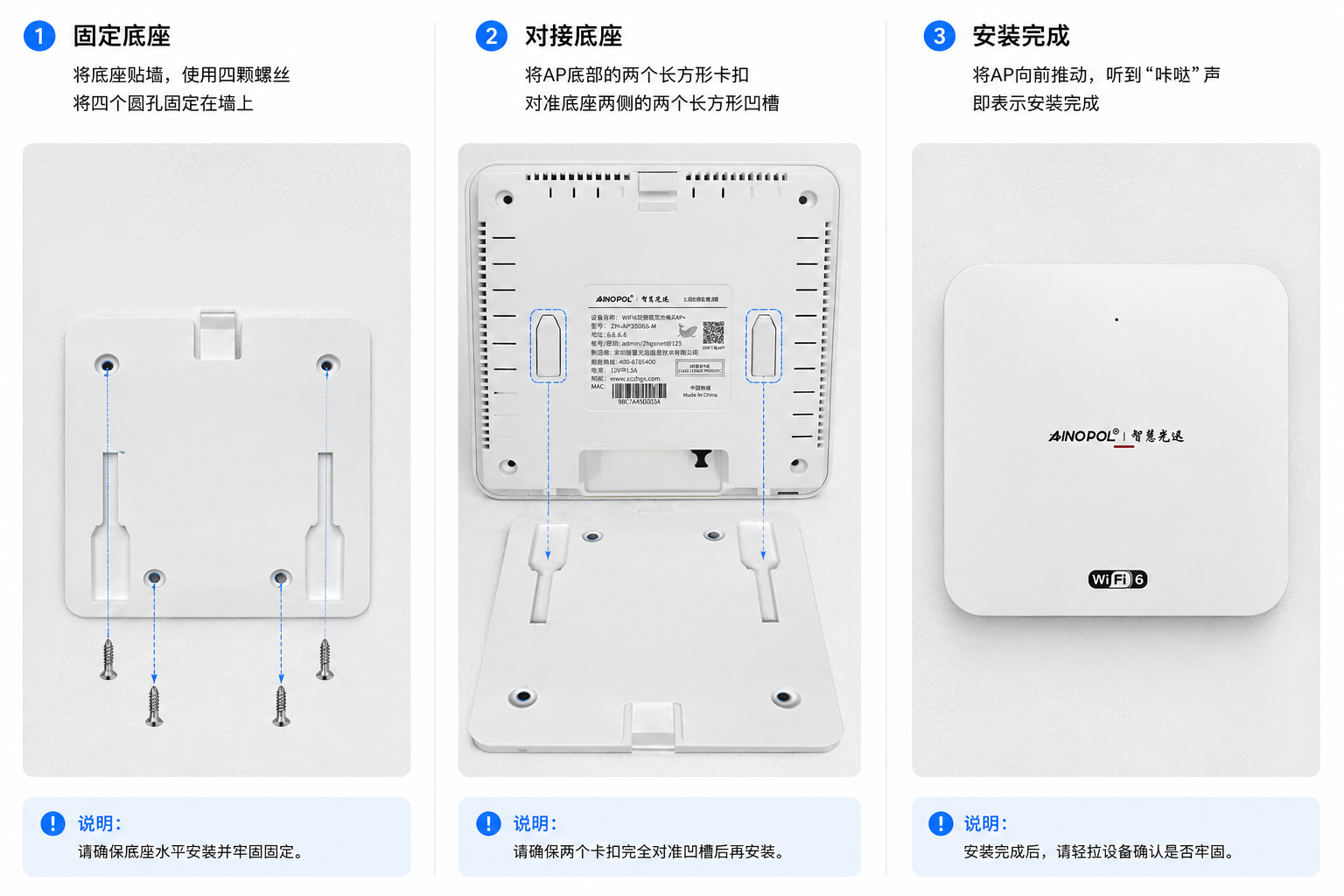

## 安装说明
![](/media/202606/817ee8e43bed4fa689317dc41fb6ad8c5261.png)

ZH-AP30006S-M硬件规格及安装说明
