【产品教程】2026.06.18 面板AP-TRUNK模式配置下发教程
一、注意事项
1、配置通信条件
● 需要上网通信-云端上报域名：map.sczhgx.com
2、配置模板说明和注意事项
本教程讲解是， 面板AP 面板口LAN透传指定VLAN的方式
目前仅 软件型号V2-且最新版本支持AC3.0 Trunk节点
示例型号：ZH-AP1300P-M(V2)        示例版本： C01V02R001P231107
示例型号：ZH-APX2(V2)             示例版本： C01V02R001P231027
示例型号：ZH-AP700P-M(V2)         示例版本： C01V02R002P231106
示例模板：缺省10，透传100，WIFI-200
Trunk-VLAN可填格式有以下【 · 不推荐透传大于》20个以上VLAN·  】
1：100
2：100,200
3：100-110
4：100-105,120
5：100-105,120-125

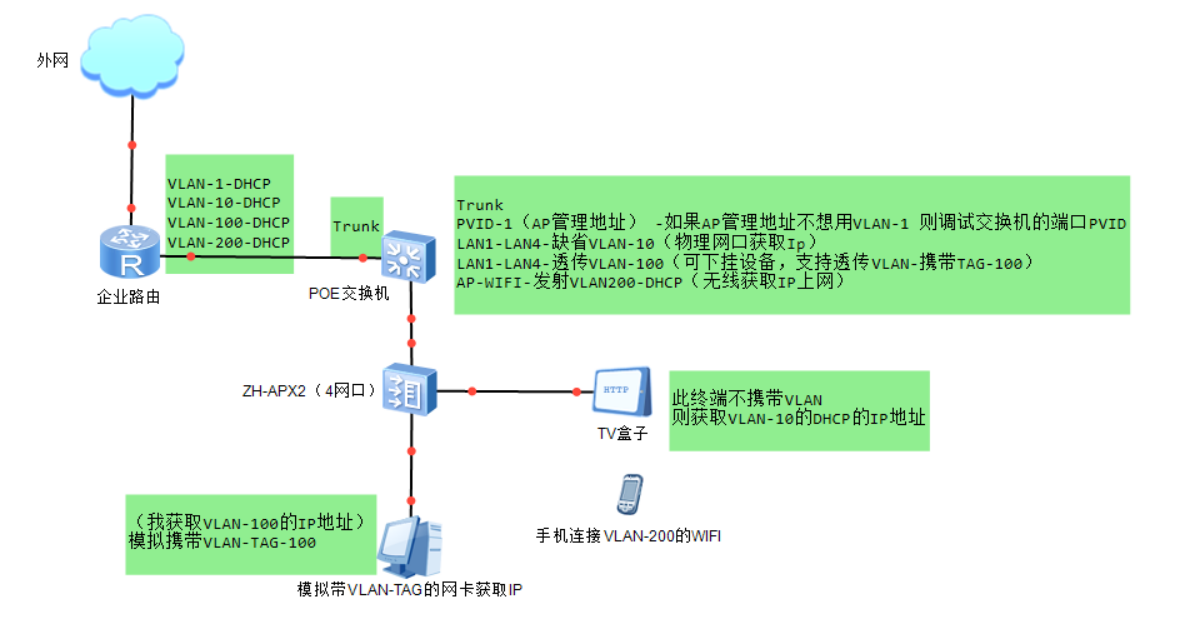

3、网络环境

![](/media/202606/3c9947dd86b14884ab12e8c867591cee8971.png)
二、调试整体流程
1：模板配置情况内容
2：对应给设备套上模板，然后检查数据完整性
3：测试效果展示
三、调试详细步骤

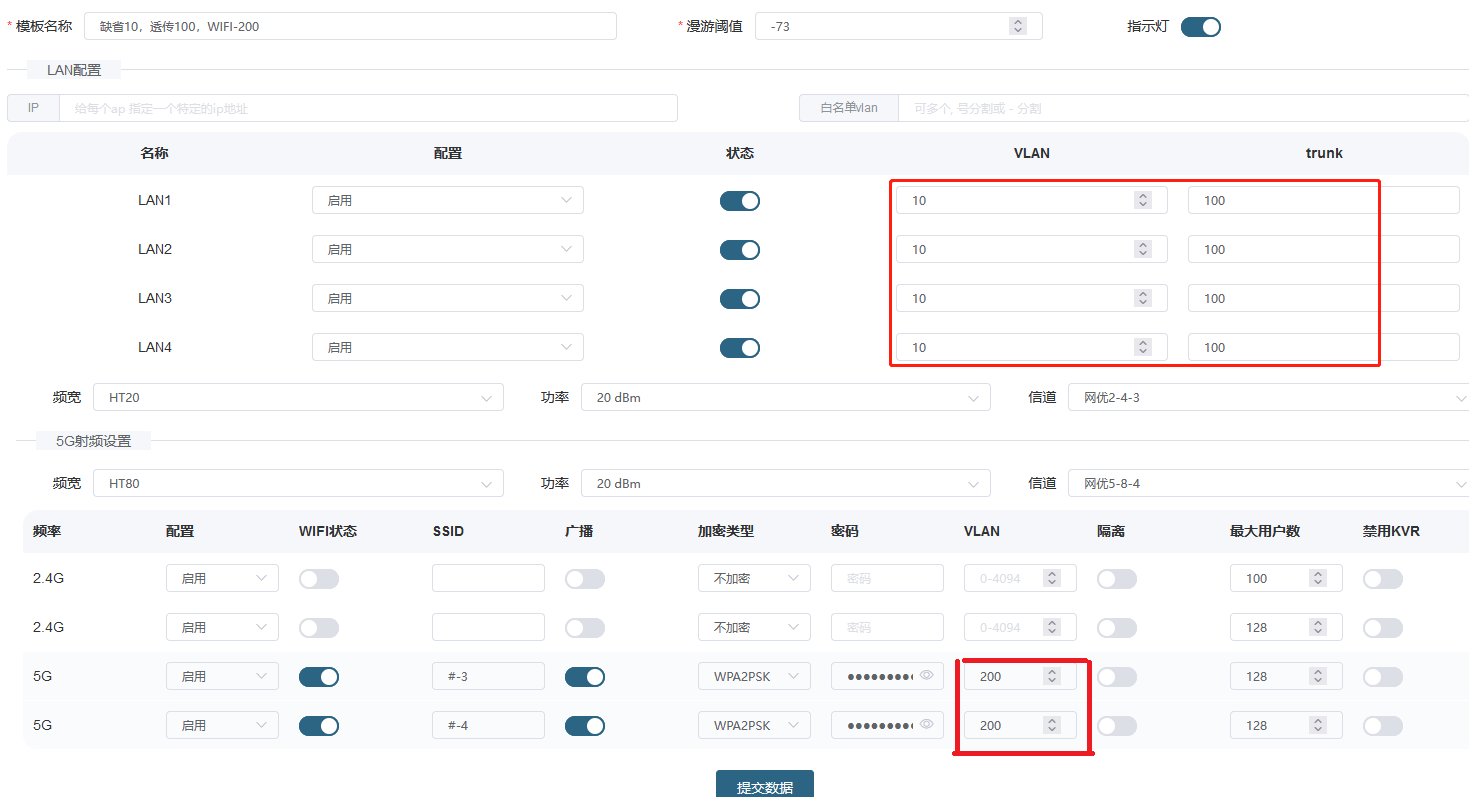

第一步：模板配置情况内容：（ AP管理VLAN-1，LAN1-LAN4-缺省-10，透传-100，WIFI-200 ）
PS：注意交换机对应端口需要做Trunk接口，要透传对应VLAN，10,100,200， 且PVID为：1
【 因为面板控制LAN指定为VLAN-TAG-10了 】

![](/media/202606/1e9ac9f0ce53469fa3af4d09b6c3a6d68430.png)
注：Trunk -VLAN 可填内容格式如下：

![](/media/202606/c98294405f8246a28a9944625a868d6d5765.png)

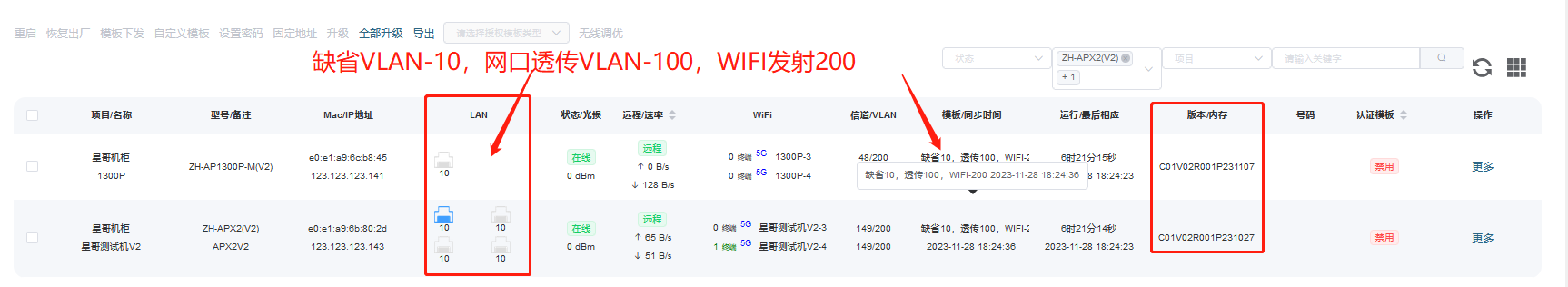

第二步：对应给设备套上模板，然后检查数据完整性【 Trunk的VLAN 不会在界面展示出来 】

![](/media/202606/8dd64543b1704212a9f05fc9c6300f9c6415.png)

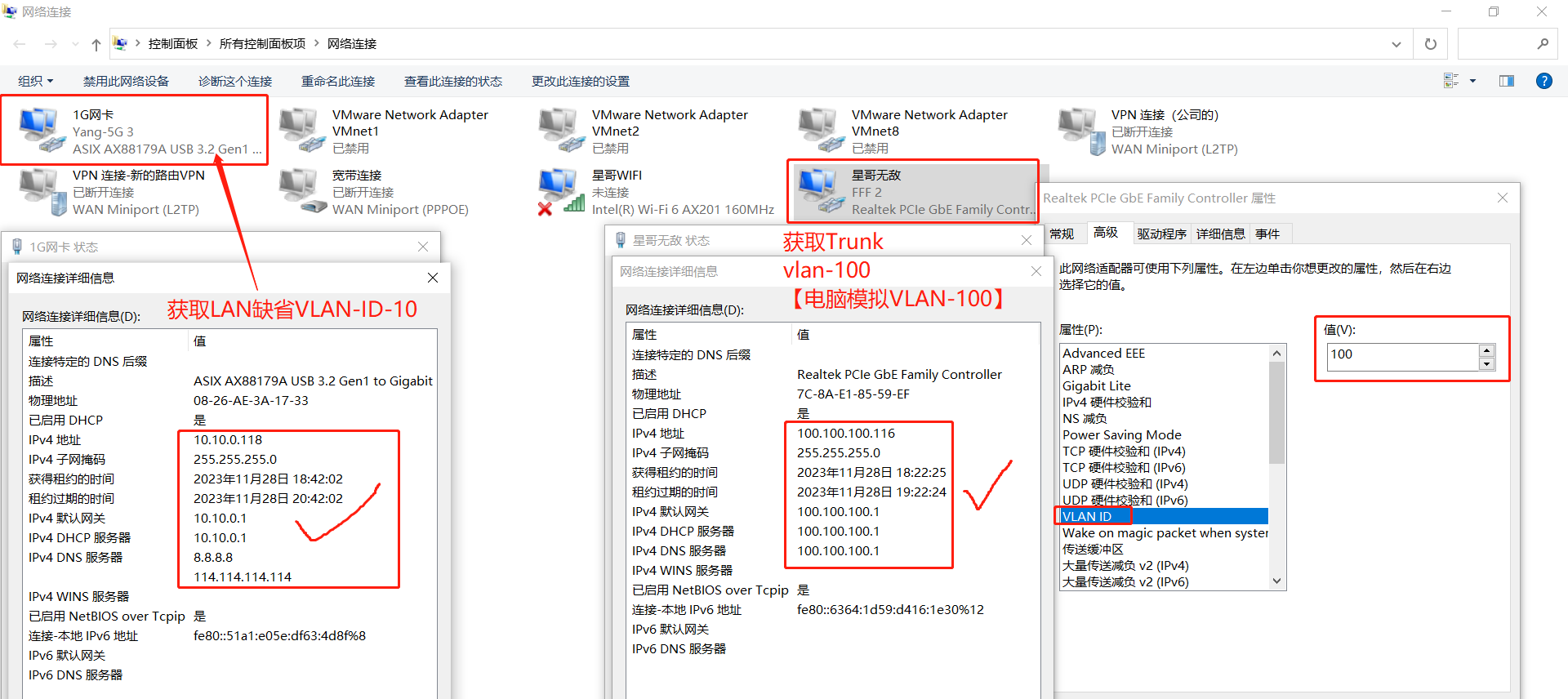

第三步：效果展示，网口电脑缺省获取VLAN-10的IP地址， Trunk-VLAN100则获取对应VLAN-100的IP地址

![](/media/202606/6150b75a9fd64b42879ae4b281135dcc1600.png)
