8口铁壳MDU

提供1个GPON/EPON自适应PON光口上行

1*SFP光口

8个GE口（10/100/1000M自适应）网口

上下行速率：

1.25Gbps/2.5Gbps

1.25Gbps/1.25Gbps

发射光功率：0.5-4dBm

灵敏度：≥-28dBm

上下行波长：1310nm/1490nm

功耗:≤12W

产品尺寸：285mm（长）*190mm（宽）*45mm（高）

重量：1.85KG

工作环境：-40℃\~75℃；10%~85%无冷凝

储存环境：-40℃\~85℃；5%~95%无冷凝

AC: 100V～240V AC 47/63Hz

产品外观及硬件规格说明：

![](/media/202605/82eaf219996849798c3869172379b6c48157.png)

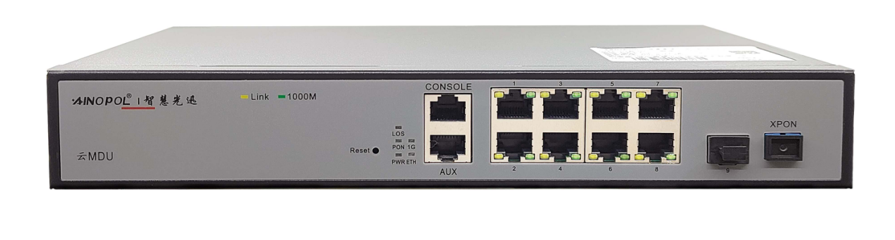

图1 产品正面

![](/media/202605/3ea83fda7ee94a4e9f8787b7a82757a98043.png)

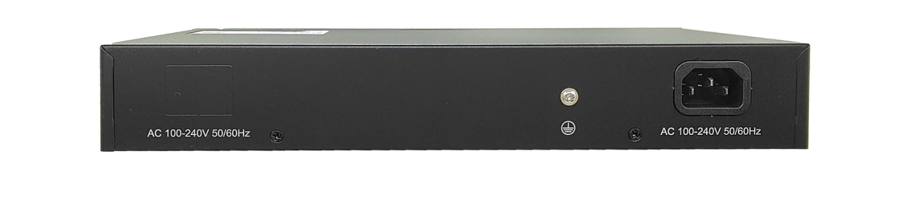

图2 产品背面

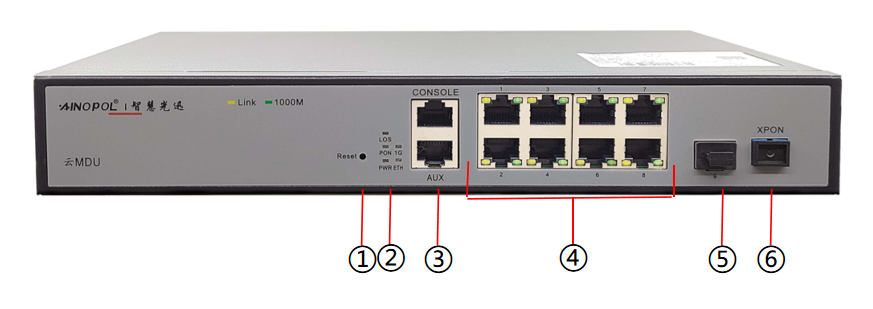

1、接口说明

![](/media/202605/0303d3fe743d423db4717141f59c1efa6013.png)

①：RST键：复位键

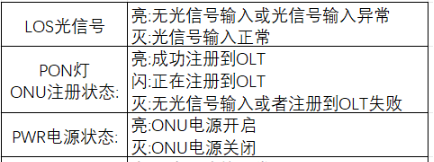

②：指示灯

![invalid image (图片无法加载)](/media/202605/7723e5448119488cb6613eccdfc75ce56398.png)

③：CONSOLE口：控制口、AUX：管理口

④：网络接口（LAN）：8个GE口（10/100/1000M自适应）

⑤：网络接口（LAN）：1个SFP光口

⑥：PON光口：GPON/EPON自适应PON光口上行

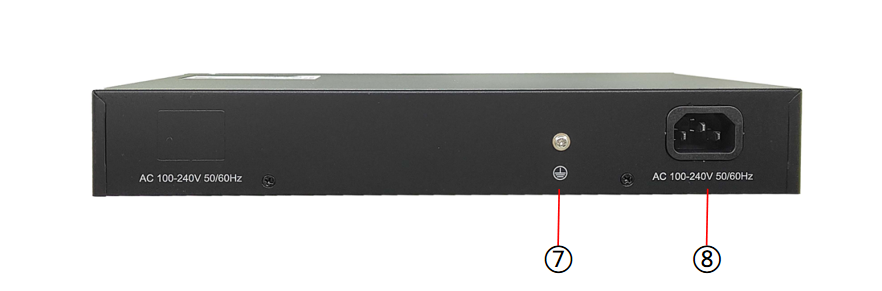

![](/media/202605/ee3a8ed0e8e94c42adc0a5c35be799203552.png)
⑦：接地

⑧：本地电源：AC 100-240V 50/60HZ
## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/2bf0d2dc74b047f5af2c50cdcfca20c63271.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/3d1842cb05a744a5a312821e636108656938.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/5050ea616f524e1e8870cf0b52f412206430.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/d891d8d8e27b4cbfa894838bef6a74f55961.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/ff6df7b2a4304706b64f7b7a85f45e728228.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/e0597af0d8234b1f865b41877cb243b56342.png)

ZH-F8硬件规格及安装说明
