推荐连接无线终端40个

双频多业务光电融合AP

提供1个GPON/EPON自适应PON光口上行

4个GE口（10/100/1000M自适应）LAN

2个RJ11电话口

支持自适应PON、以太网上行

无线标准:IEEE802.11b/g/n/ac

双频1200Mbps,外置全向天线3dBi增益

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

本地DC供电12V 1.5A

功耗:≤10W

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品尺寸：160\*113\*35mm

产品外观及硬件规格说明：

![](/media/202605/d16f88a012fa4cbcb6de17b5586dd92e4286.png)

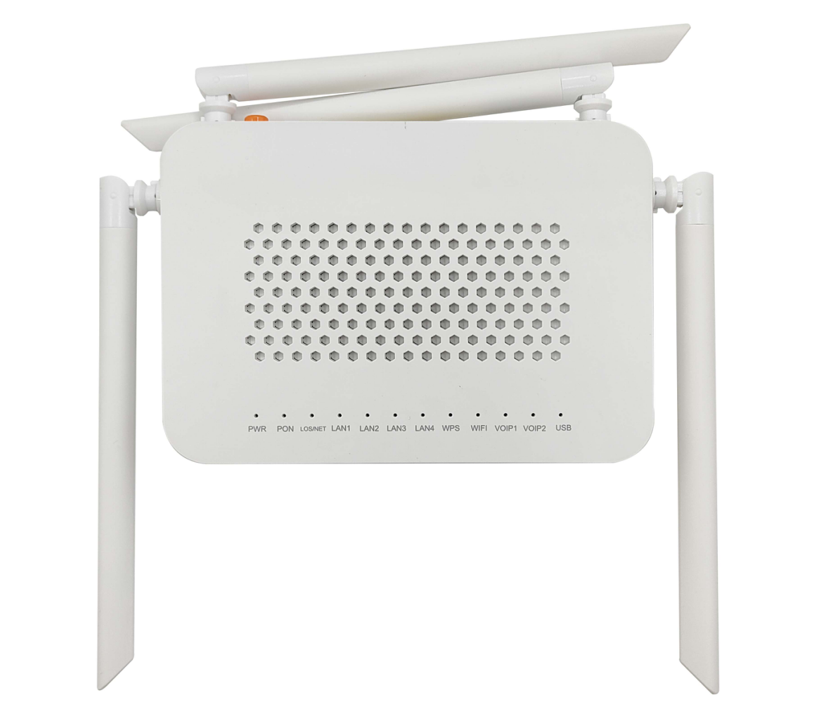

图1 ZH-F4225W产品正面

![](/media/202605/35eecfb8bdc34e7e985dd770e40a76069195.png)

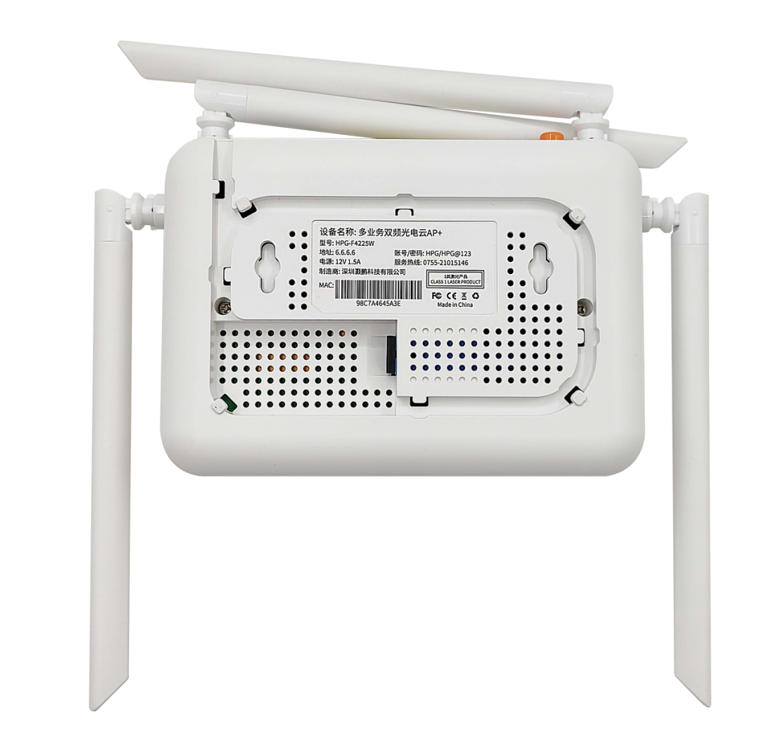

图2 ZH-F4225产品背面

![](/media/202605/622c1d0c273447268fac175efb1e44b42736.png)

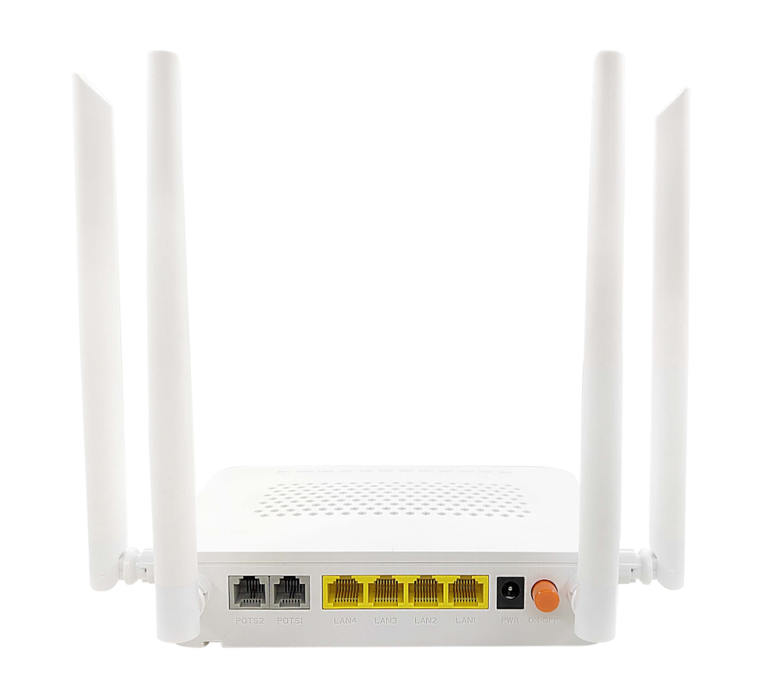

图3 ZH-F4225产品侧面

1、接口说明

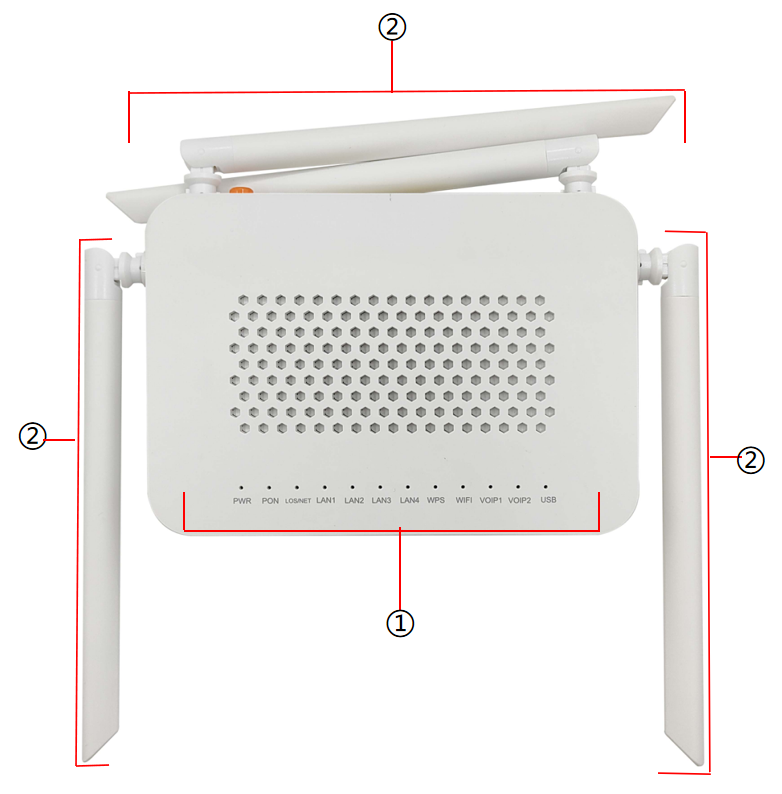

![](/media/202605/4a3ece04628a45b18111ccb46372de423555.png)

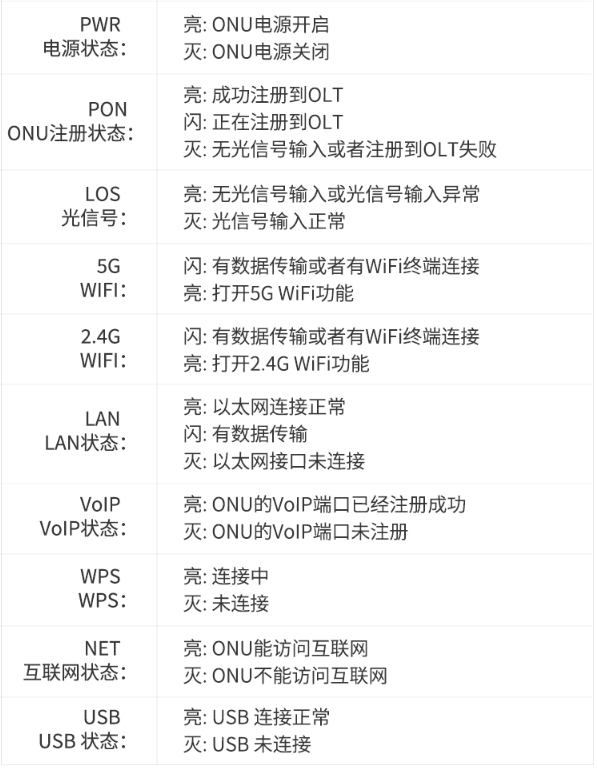

①：指示灯：

![invalid image (图片无法加载)](/media/202605/926cd4d2935e4376992982dec67f15a45729.png)
②：外置天线：外置全向天线3dBi增益

![](/media/202605/3f39ce7074034cb080af7acad76934b98841.png)

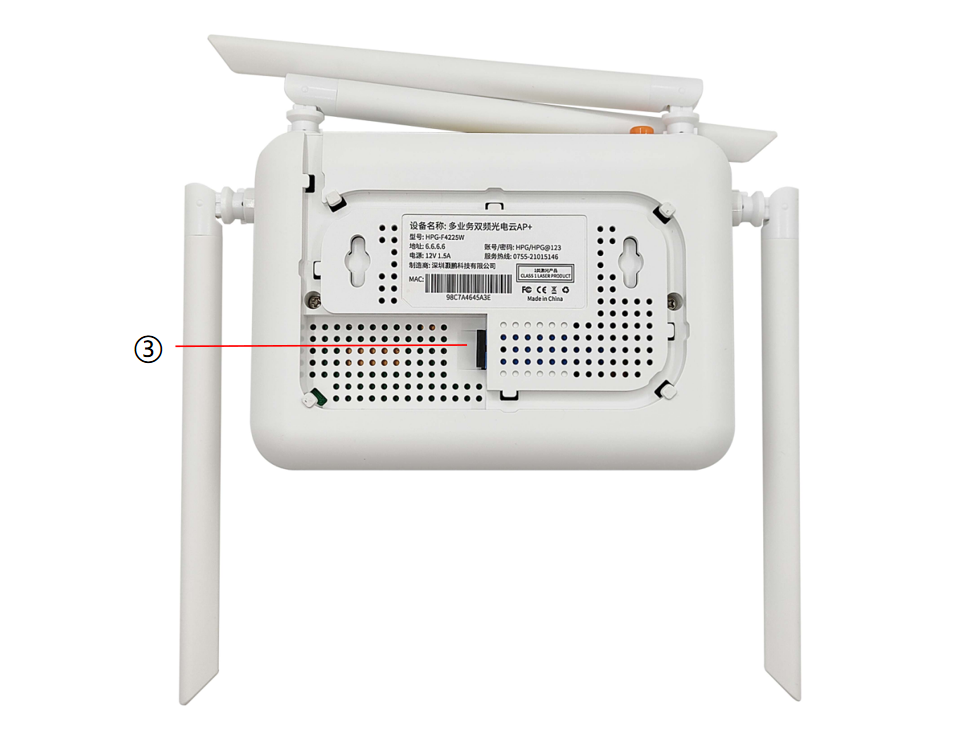

③：PON光口：SC/UPC接口。GPON/EPON自适应PON光口上行

![](/media/202605/e3c7ffe5843a4a06b60b2c97ab0dc69c9748.png)

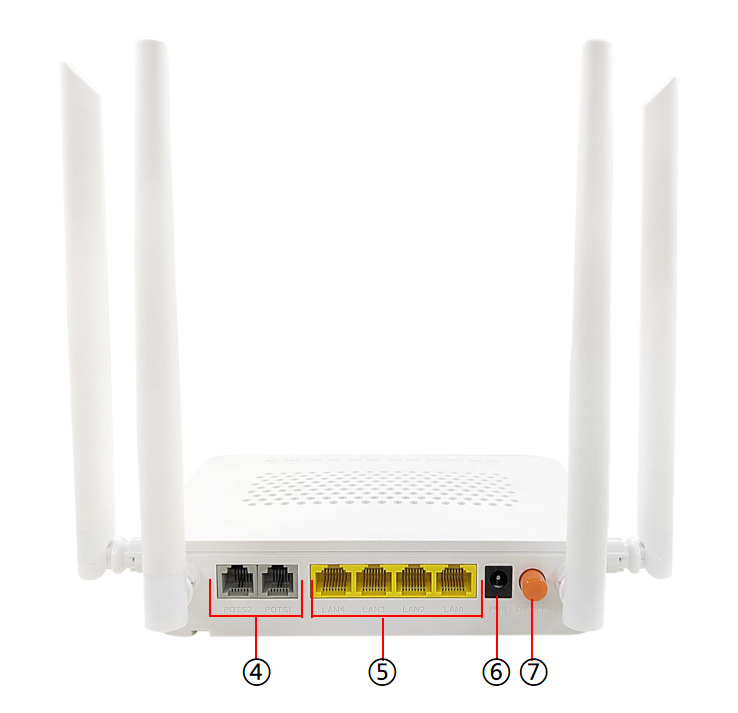

④：POTS：提供2个RJ11电话口

⑤：网络接口（LAN）：4个GE口（10/100/1000M自适应）

④：电源接口：需接入DC 12V 1.5A电源。

⑤：电源开关

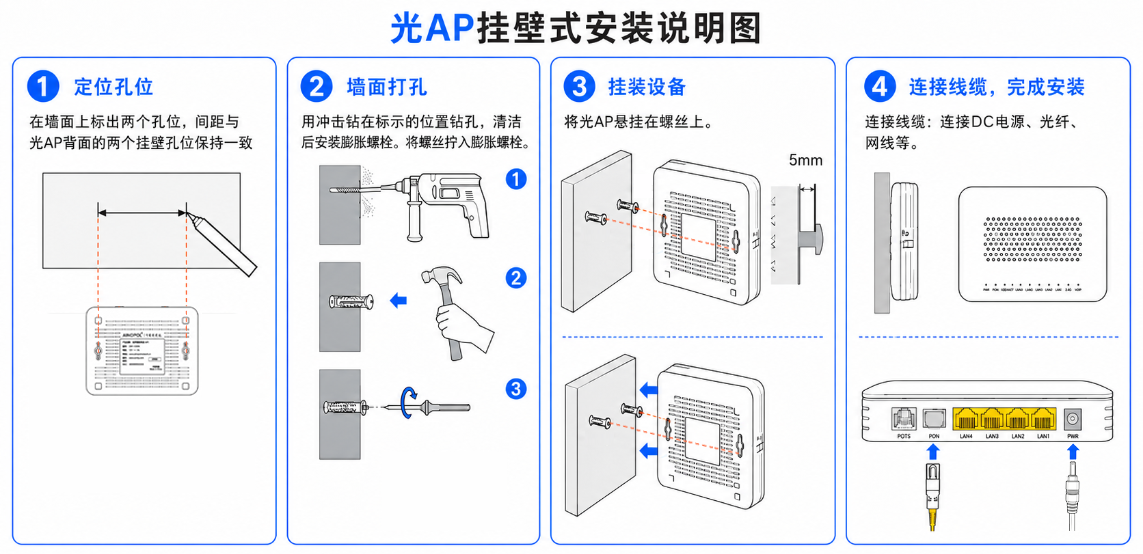

## 安装说明
![](/media/202606/1102c8c0aeea4701aa4ad9535dc338de1117.png)

ZH-F4225W硬件规格及产品说明
