推荐连接无线终端40个

双频多业务光电融合AP

提供1个GPON/EPON自适应PON光口上行

4个GE口（10/100/1000M自适应）LAN其中3、4两个口支持POE供电

1个RJ11电话口

支持自适应PON、以太网上行

无线标准:IEEE802.11b/g/n/ac

双频1200Mbps,内置全向天线3dBi增益

支持零漫游

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

本地DC供电54V 1.2A

功耗:≤65W

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品尺寸：185\*138\*28mm

产品外观及硬件规格说明：

![](/media/202605/be25ca25314a40d39f1330f45ce88cf97689.png)

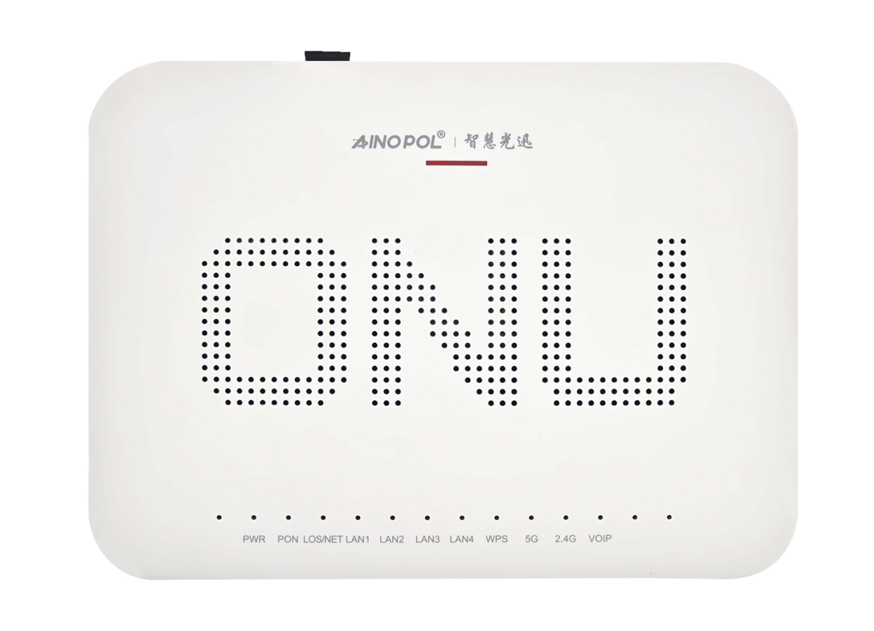

图1 ZH-F4125W-2P产品正面

![](/media/202605/bfa3bcef9ad34f0696f7e30d5d63a1fb5580.png)

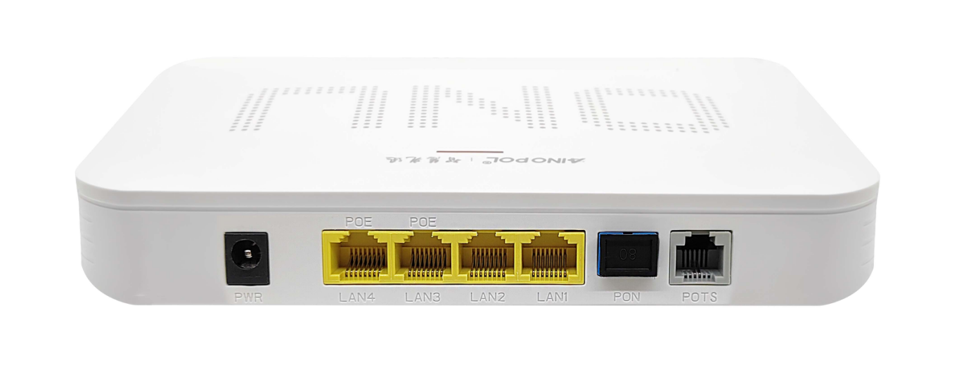

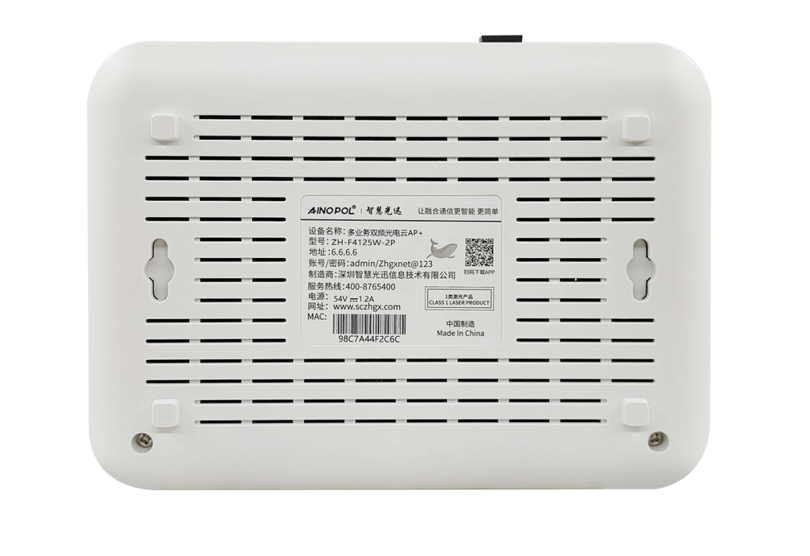

图2 ZH-F4125W-2P产品背面

![](/media/202605/32f959982f0b4c64a84e9820483fad256153.png)
图3 ZH-F4125W-2P产品侧面

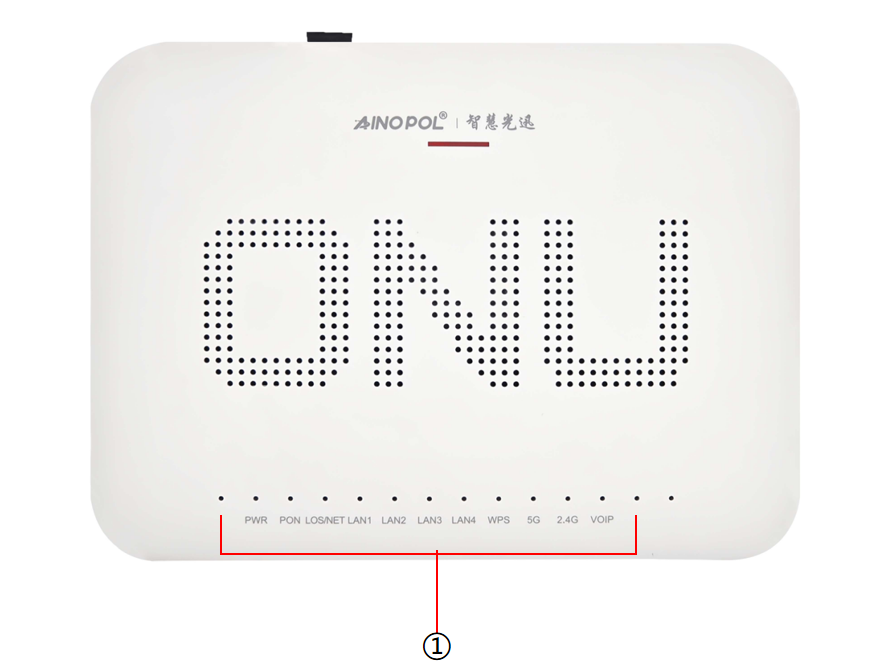

1、接口说明

![](/media/202605/1eb97bf84c494c94af116b90e2cec1117941.png)

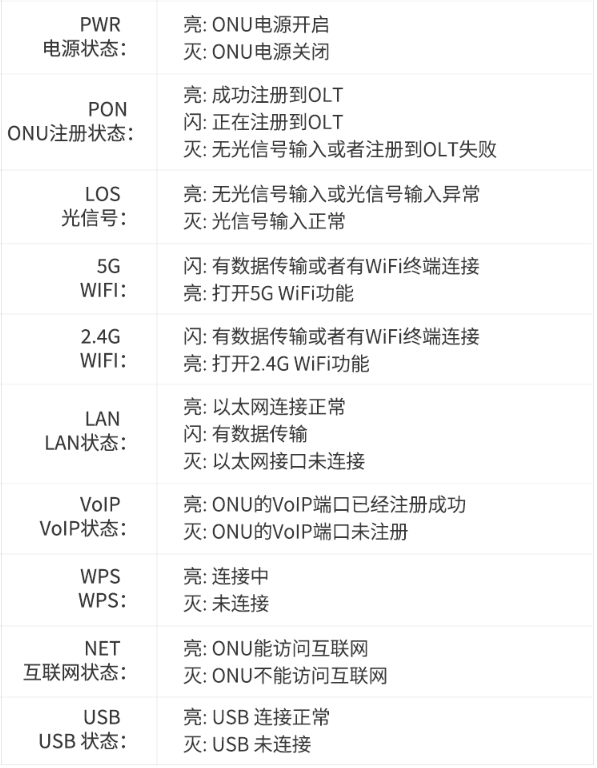

①：指示灯：

![invalid image (图片无法加载)](/media/202605/c31d2c4216b64ddfacb35d62f6916f384735.png)

![](/media/202605/faf1bfd772b844f19f46588da1ffb5cb8030.png)

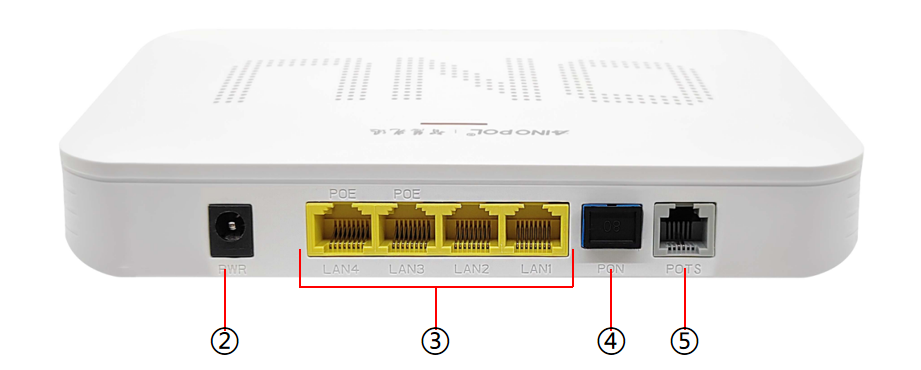

②：电源接口：需接入DC 54V 1.2A电源。

③：网络接口（LAN）：4个GE口（10/100/1000M自适应）其中LAN3、LAN4两个口支持POE供电

④：PON光口：SC/UPC接口。GPON/EPON自适应PON光口上行

⑤：POTS：提供1个RJ11电话口
## 安装说明
![](/media/202606/1102c8c0aeea4701aa4ad9535dc338de1117.png)

ZH-F4125W-2P硬件规格及安装说明
