推荐连接无线终端64个

wifi6双频多业务光电融合AP

安装方式：挂墙安装、桌面放装

提供1个GPON/EPON自适应PON光口上行

8个GE口（10/100/1000M自适应）LAN

8个RJ11电话口

单电话口并接话机的最大数：4 REN

支持自适应PON、以太网上行

无线标准:IEEE802.11b/g/n/ac/ax

wifi6双频3000Mbps,外置全向天线2*5dBi增益

MIMO：2×2 MIMO (2.4GHz&5GHz)

空口速率：574 Mbps (2.4GHz)+2402 Mbps (5GHz)

射频最大 SSID 数量： 4

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

AC供电110V-220V

功耗:≤25W

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品尺寸：342\*210\*44mm

产品外观及硬件规格说明：

![](/media/202605/fe0e62e0bcd749bfb7471db3de1a89891606.png)
图1 ZH-F886W产品正面

![](/media/202605/aa111017ce054d5b92dfb25f7df9ee791101.png)

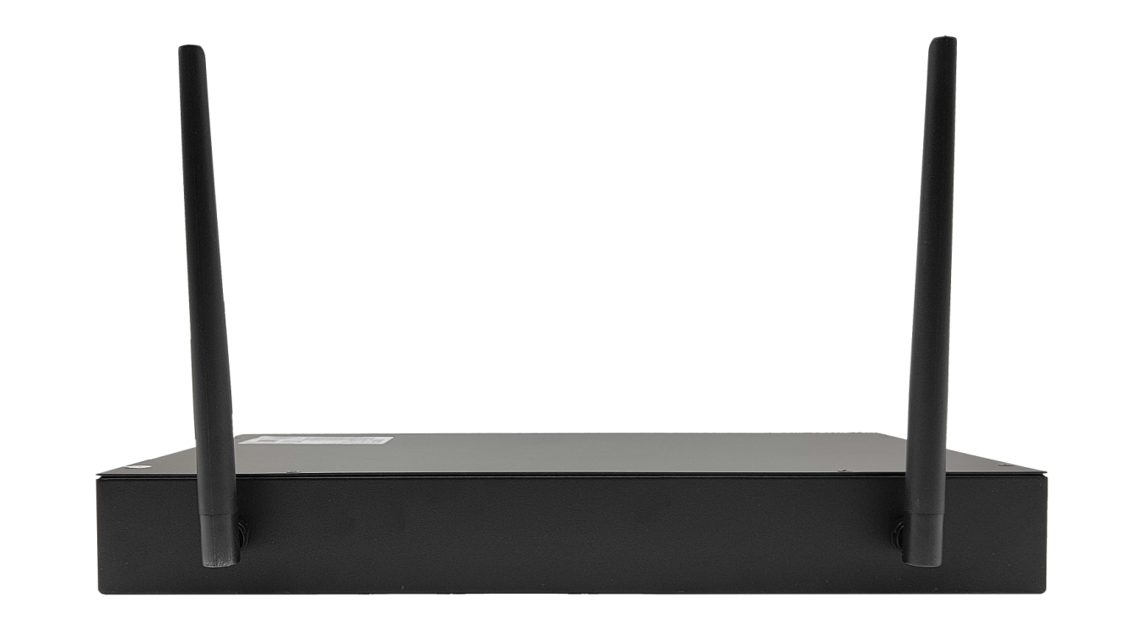

图2 ZH-F886W产品背面

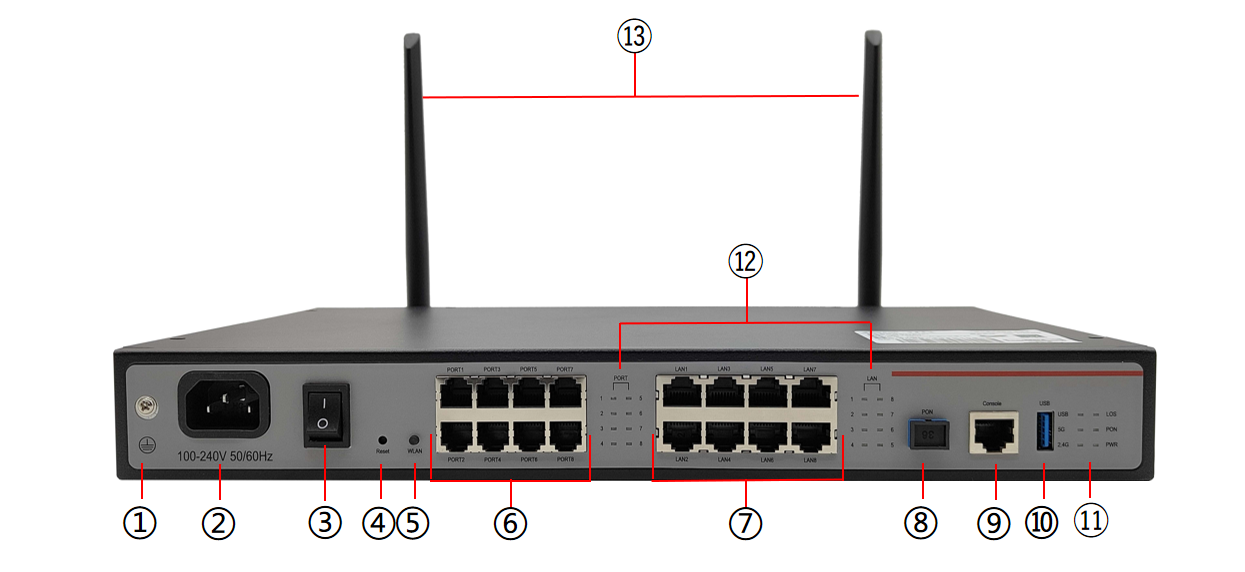

1、接口说明

![](/media/202605/fbf0306d3ec4431bb96ce9dd83ca99b26270.png)

①：接地

②：电源接口：AC供电110V-220V

③：电源开关

④：Reset键：用于设备恢复出厂

⑤：WLAN键：

⑥：PORT接口：提供8个RJ11电话接口

⑦：网络接口：提供8个RJ45电话接口

⑧：PON光口：SC/UPC接口。GPON/EPON自适应PON光口上行

⑨：Console口：设备调试口

⑩：USB接口

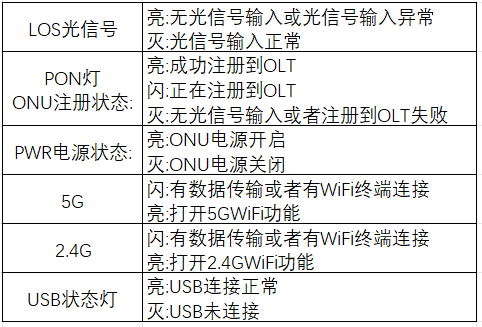

⑪：状态指示灯：

![](/media/202605/c2244f258fcb40b98e3e08bc9c63b9445777.png)

⑫：接口指示灯

⑬：外置天线：外置全向天线2*5dBi增益

## 安装说明
![](/media/202606/1102c8c0aeea4701aa4ad9535dc338de1117.png)

ZH-F886W硬件规格及安装说明
