单频多业务光电融合AP（质保3年）

推荐连接无线终端20个

提供1个GPON/EPON自适应PON光口上行

1个GE口（10/100/1000M自适应）

3个FE口（10/100自适应）

1个RJ11电话口

支持自适应PON上行和以太网上行

无线标准:IEEE802.11b/g/n

单频300Mbps,内置全向天线3dBi增益

支持漫游

发射功率:2.4G≤26dBm（400mW功率可调）

本地DC供电12V 1A

功耗:≤7W

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品尺寸：140\*93\*30mm

产品外观及硬件规格说明：

![](/media/202605/f22bf33c2f834fe3b67223aa8b1cdb171547.png)

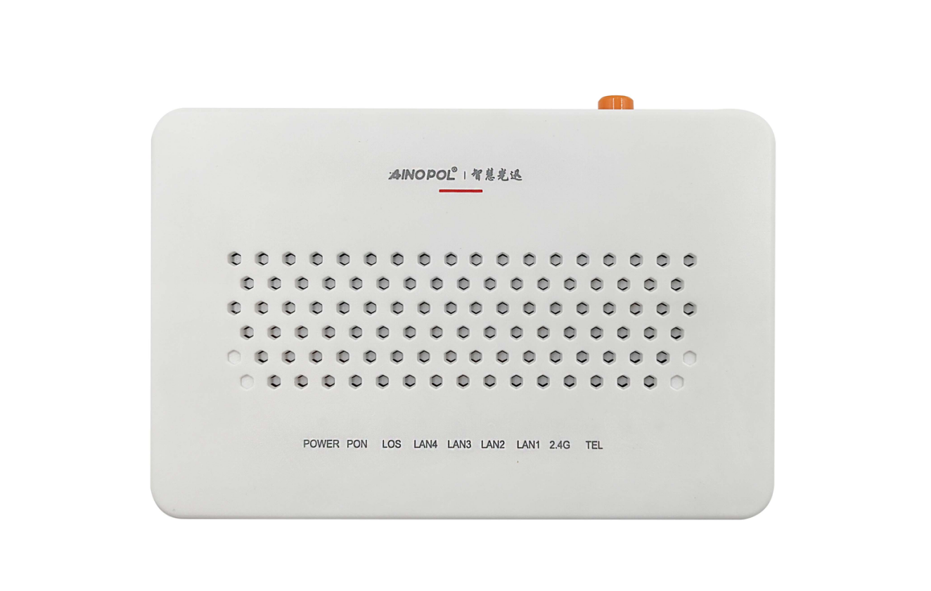

图1 ZH-F412W产品正面

![](/media/202605/28daf03aaaff4363b49fdcb1f4d3df488023.png)

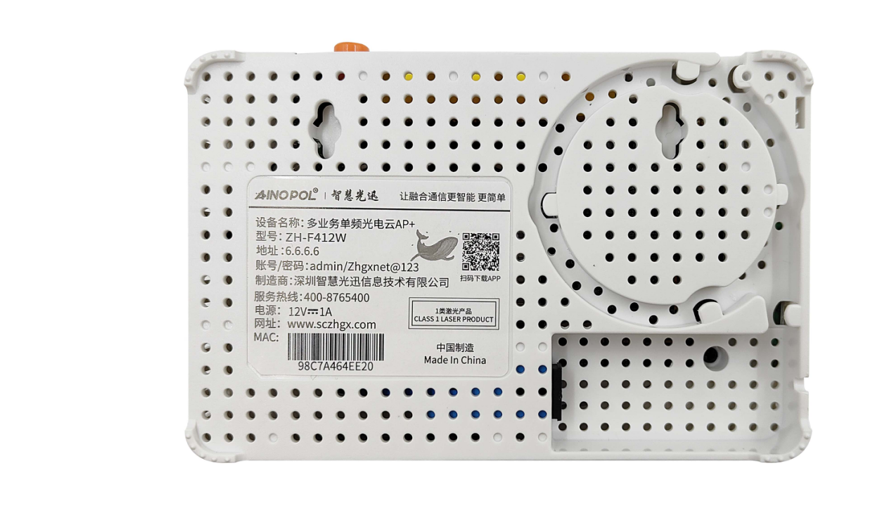

图2 ZH-F412W产品背面

![](/media/202605/868d5e63f4cb4421bf51eb65c6b2875a8470.png)

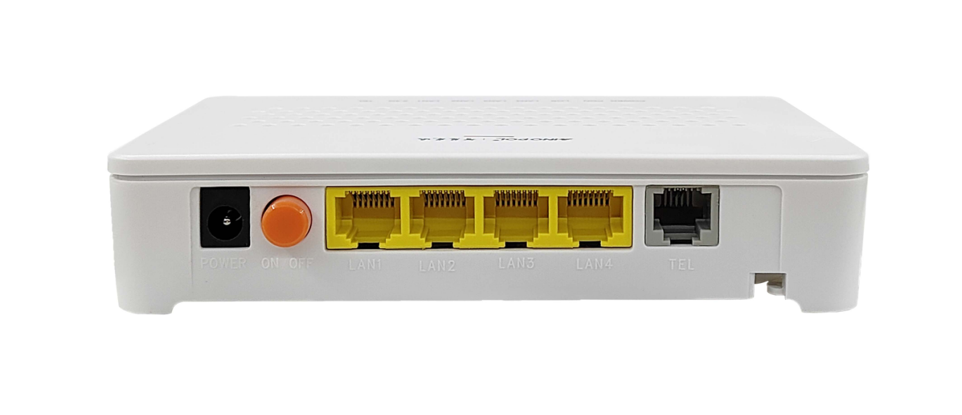

图3 ZH-F412W产品侧面

1、接口说明

![](/media/202605/aa987047141d46008500c29117268ef16675.png)

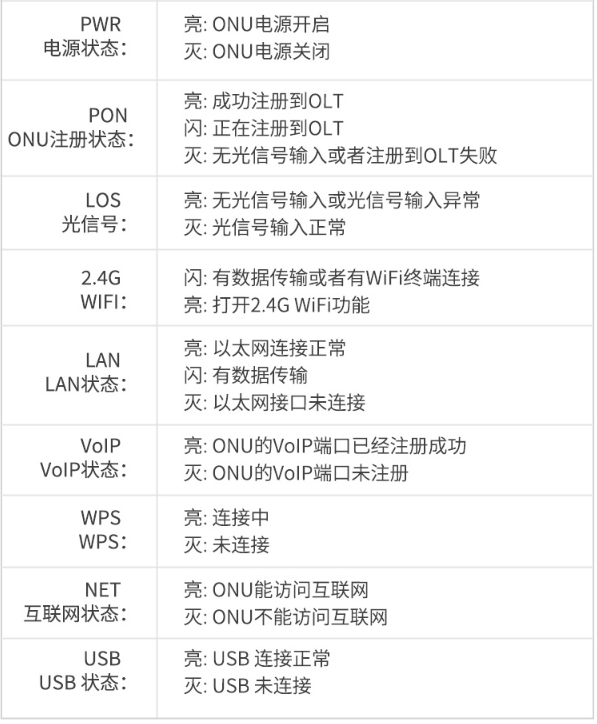

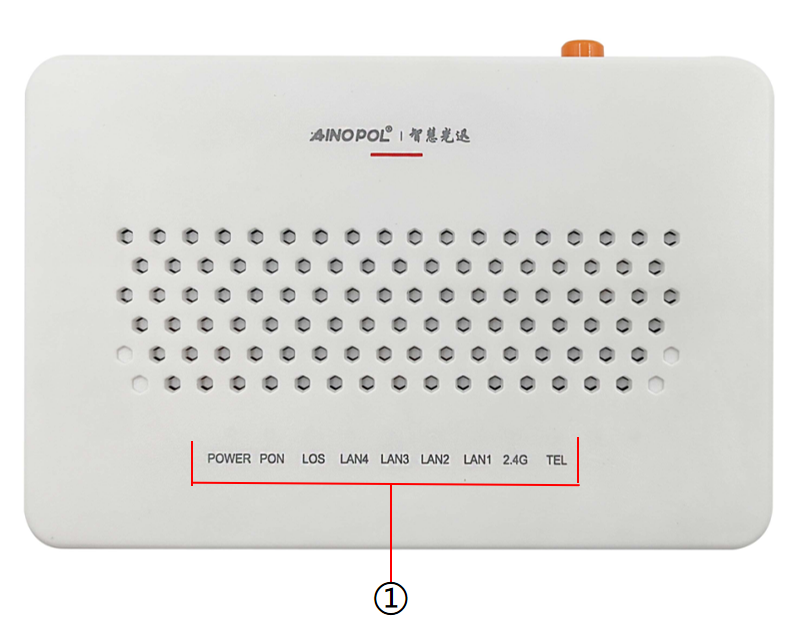

①：指示灯：

![](/media/202605/147ed9f296484d3abc6bc5f25d8d67474994.png)

![](/media/202605/d653efc57c2b4a269c9ae657a762d1cb4480.png)

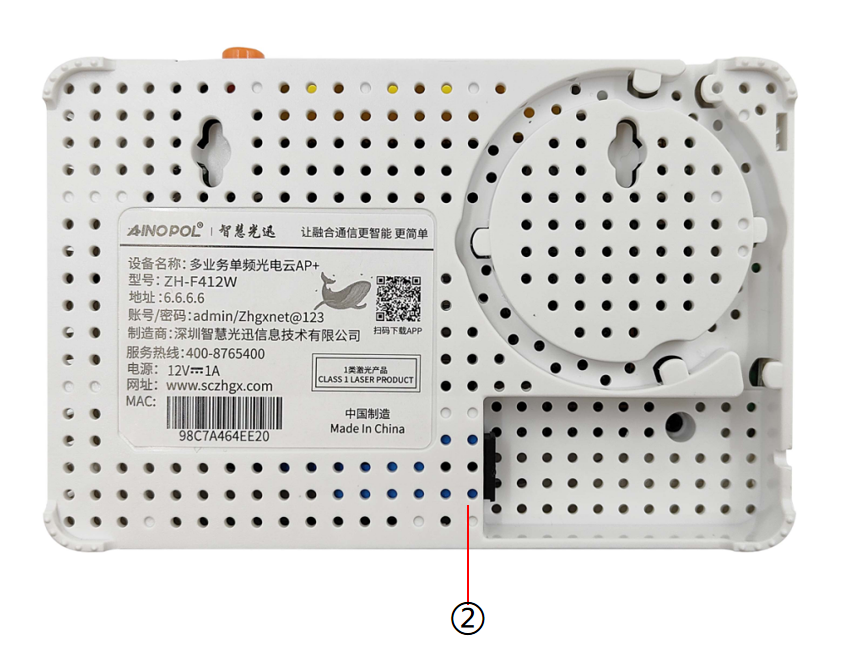

②：PON光口：SC/UPC接口。GPON/EPON自适应PON光口上行

![](/media/202605/eabb576355724bd9a393dd2c9590050b5874.png)

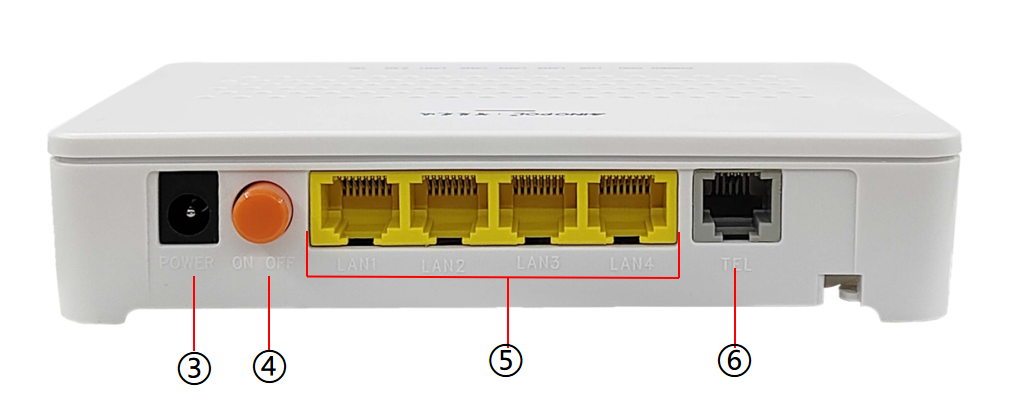

③：电源接口：需接入DC 12V 电源。

④：电源按钮

⑤：网络接口（LAN）：1个GE口（10/100/1000M自适应），3个FE口（10/100M自适应）

⑥：TEL口：1个RJ11电话口

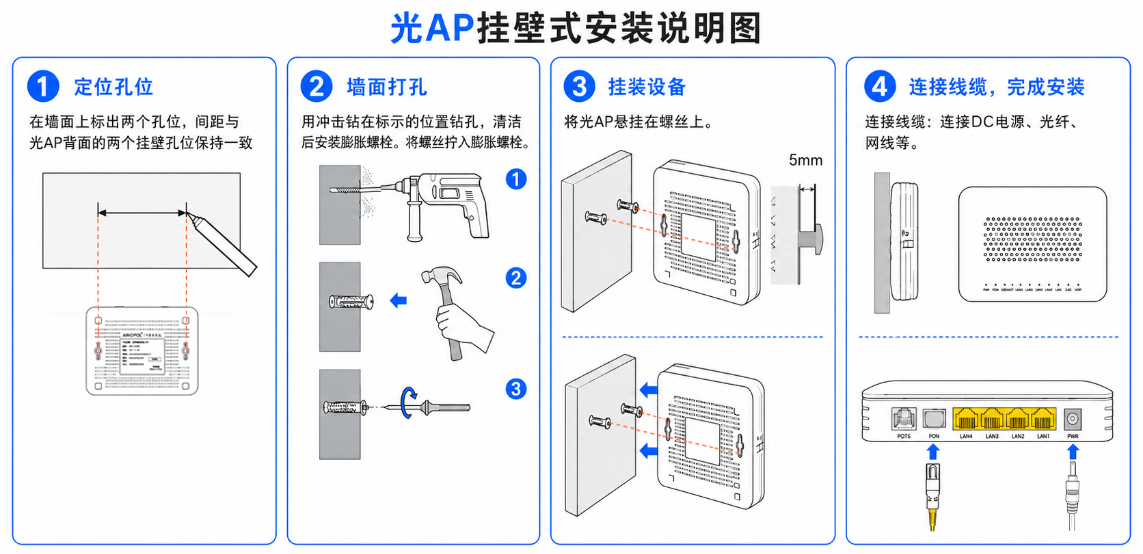

## 安装说明
![](/media/202606/8d6b49594db44962981c34d84e0e9e0a3521.png)

ZH-F412W硬件规格及安装说明
