POF型Wi-Fi7吸顶式光电融合AP+（质保3年）

推荐连接无线终端128个

安装方式：室内吸顶、挂墙安装

网络侧：XPON上行（POF受电）

用户侧：4个10/100/1000Mbps自适应以太网接口

其中LAN1支持IEEE 802.3af标准PoE对外供电， 3600M Wi-Fi7

本地DC电源：DC 12V/2A

Hybrid SC PoF供电：48-56V DC

静态功耗：6.5W

最大功耗：18.5W

光纤接口 ：Hybrid SC/UPC光电混合接口

指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE2

无线支持协议IEEE 802.11 b/g/n/ax、be

天线类型：内置天线

天线增益：5dBi

MIMO：2×2×2 MIMO (2.4GHz&5GHz)

射频最大 SSID 数量： 4

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

尺寸（高×宽×深）：38mm × 200mm × 200mm

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品外观及硬件规格说明：

![](/media/202605/cf39c4e0ee6d454188bf802ebabc1d983418.png)

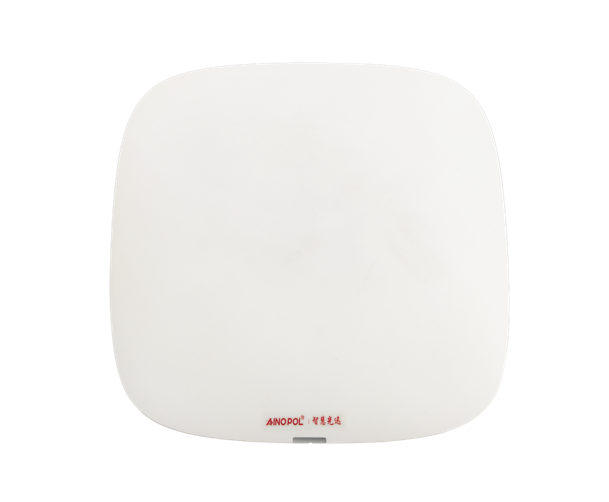

图1 产品正面

![](/media/202605/0e43d2dd1d1b4c5f8b4572d9026349c28804.png)

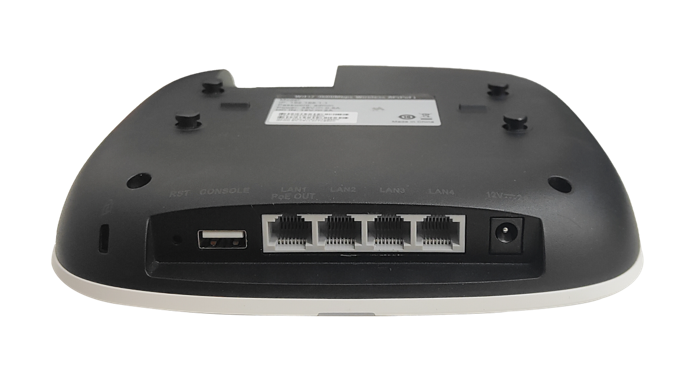

图2 产品背面

![](/media/202605/12ee6b3b02d74b0e9ec4a91738e426f22867.png)

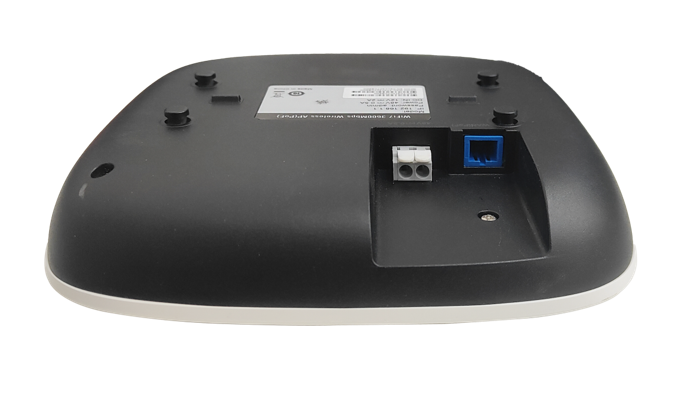

图3 产品侧面

1、接口说明

![](/media/202605/5650a7863d6d48c39199492d8fbaf76b2709.png)

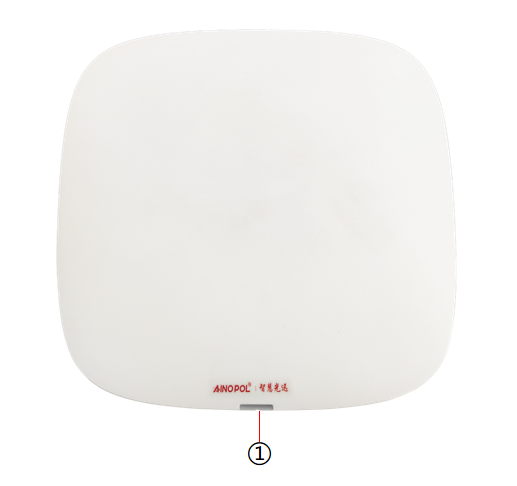

①：指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE2

![](/media/202605/88924e24f3bf49bf8b6b4b52b9e39fdd4184.png)

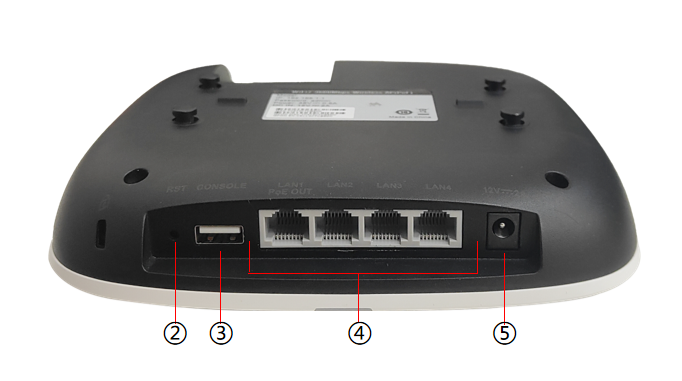

②：RST键：复位键

③：USB接口

④：网络接口：4个10/100/1000Mbps自适应以太网接口，其中LAN1支持IEEE 802.3af标准PoE对外供电

⑤：DC电源接口：DC 12V 2A

![](/media/202605/12c30923435749d0a5416be87ae6b5ed5575.png)

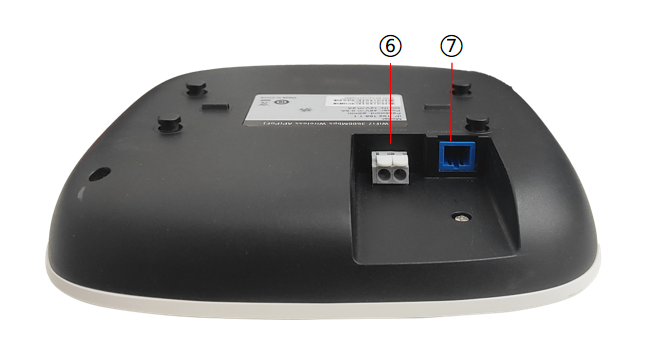

⑥：电源接口：DC 48V 0.5A

⑦：PON光口：Hybrid SC/UPC光电混合接口。GPON/EPON自适应PON光口上行

ZH-APX7M硬件规格及安装说明
