推荐连接无线终端64个

wifi6双频多业务光电融合AP

提供1个GPON/EPON自适应PON光口上行

4个GE口（10/100/1000M自适应）LAN

1个RJ11电话口

支持自适应PON、以太网上行

无线标准:IEEE802.11b/g/n/ac/ax

wifi6双频3000Mbps,内置全向天线3dBi增益

MIMO：2×2 MIMO (2.4GHz&5GHz)

空口速率：574 Mbps (2.4GHz)+2402 Mbps (5GHz)

射频最大 SSID 数量： 4

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

本地DC供电12V 1.5A

功耗:≤15W

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品尺寸：185\*135\*28mm

产品外观及硬件规格说明：

![invalid image (图片无法加载)](/media/202605/4cf731e2b60647d1aef74038db610cd68122.png)

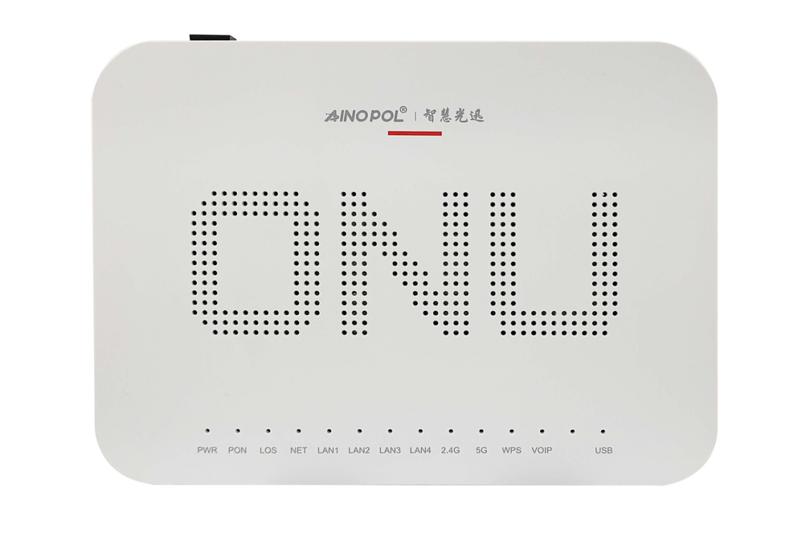

图1 ZH-F416W产品正面

![invalid image (图片无法加载)](/media/202605/c060098101914f2283b174404d9665ef1401.png)

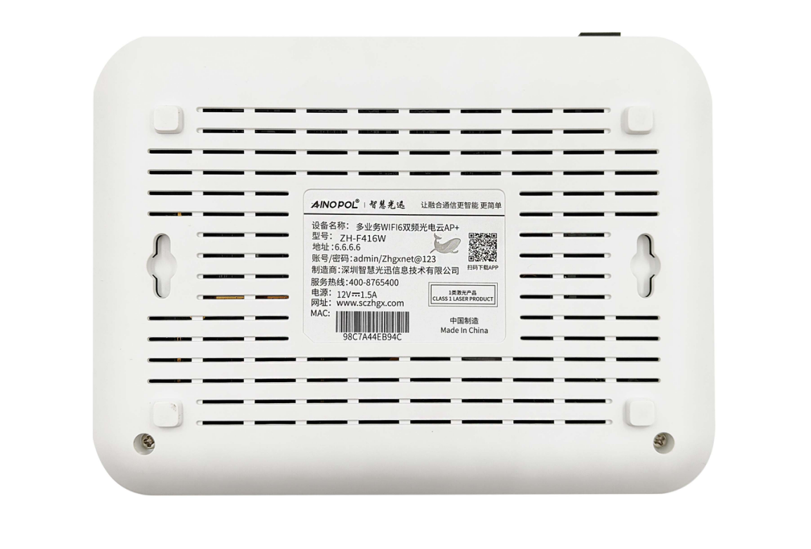

图2 ZH-F416W产品背面

![invalid image (图片无法加载)](/media/202605/a9402c216d7e48d8811ad01f0e7e7ef38919.png)

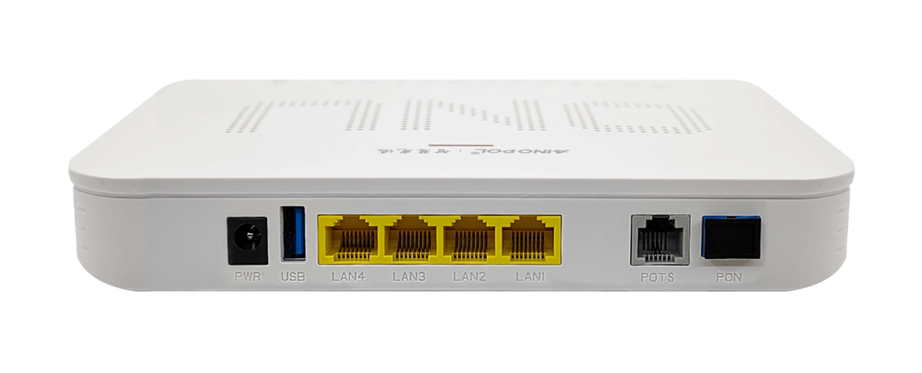

图3 ZH-F416W产品侧面

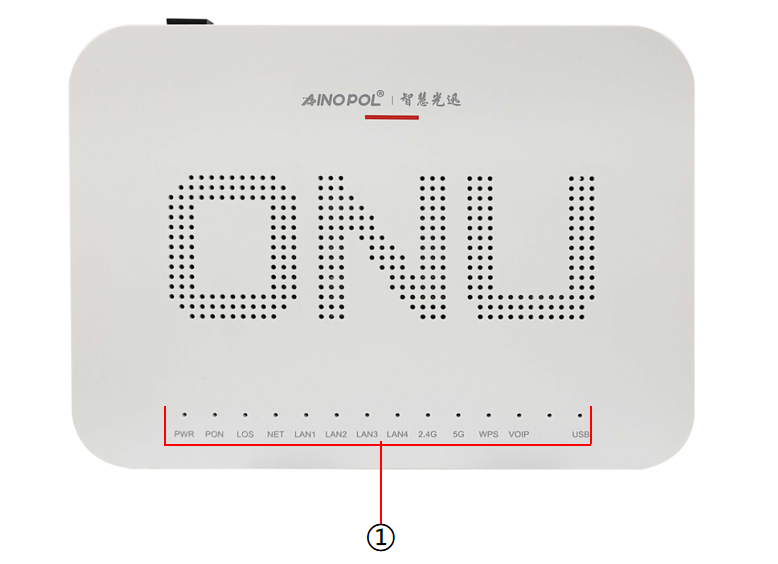

1、接口说明

![invalid image (图片无法加载)](/media/202605/70737f82db7f4abf8c600a260015c88f5317.png)

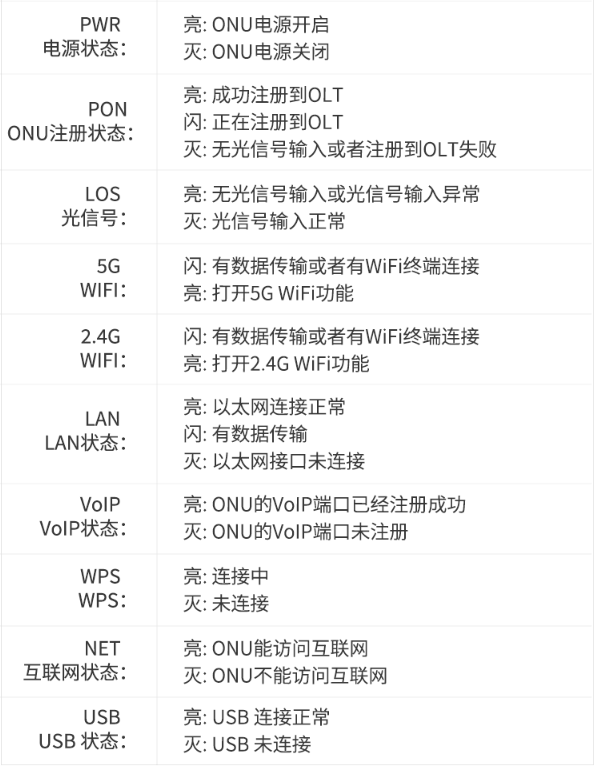

①：指示灯：

![invalid image (图片无法加载)](/media/202605/ea051cb78d94483cbfc13440a03fbc1c2339.png)

![invalid image (图片无法加载)](/media/202605/b5ff5fcb4e1f4e909c043822d139db137469.png)

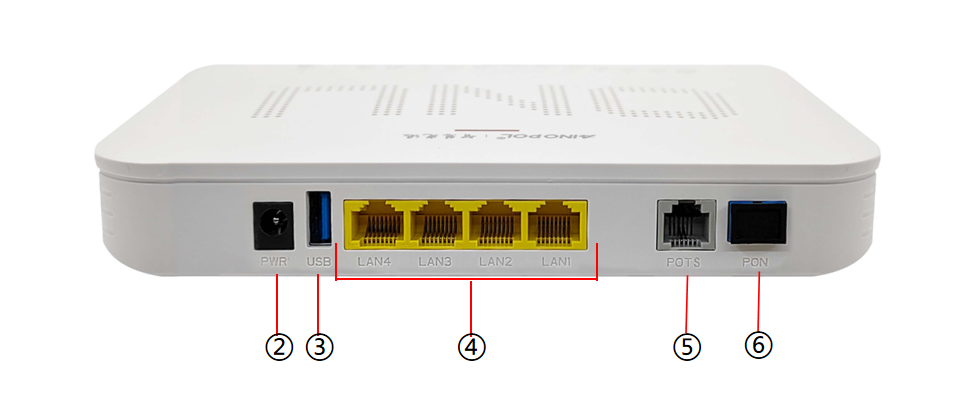

②：电源接口：需接入DC 12V 1.5A电源。

③：USB接口

④：网络接口（LAN）：4个GE口（10/100/1000M自适应）

⑤：POTS：提供1个RJ11电话口

⑥：PON光口：SC/UPC接口。GPON/EPON自适应PON光口上行
## 安装说明
![](/media/202606/1102c8c0aeea4701aa4ad9535dc338de1117.png)

ZH-F416W硬件规格及安装说明
