推荐连接无线终端120个

wifi6室外双频AP+

安装方式:壁挂式、抱杆

网口:1×1Gbps

光口:1.25\2.5Gbps*1 SFP

POE:802.3af协议48V 0.5A

外接天线 （额外配置）

频率范围:2.400～2.4835GHz  5.150～5.825GHz

数据速率:2.4G提供最高0.574Gbps的接入速率，5G提供最高2.402Gbps接入速率。整机最大可提供2.976Gbps的接入速率.

无线标准:IEEE802.11a/b/g/n/ac/ax,双频3000Mbps WIFI6

射频最大 SSID 数量： 4

支持零漫游

功耗:≤20W

产品尺寸：242*217*60mm（不含天线）

重量：1.5kg

防水、防尘：IP67

工作温度：-40℃~65℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品外观及硬件规格说明：

![](/media/202605/da1cd6ca362b4edea266abfc6a52cbbb5179.png)

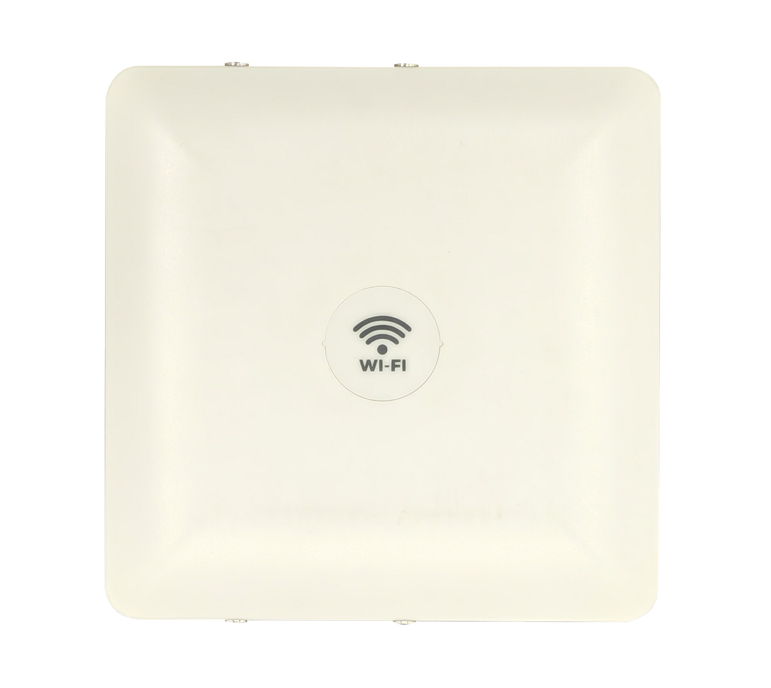

图1 产品正面

![](/media/202605/bf2550dce024499c9ef884258d15a4442793.png)

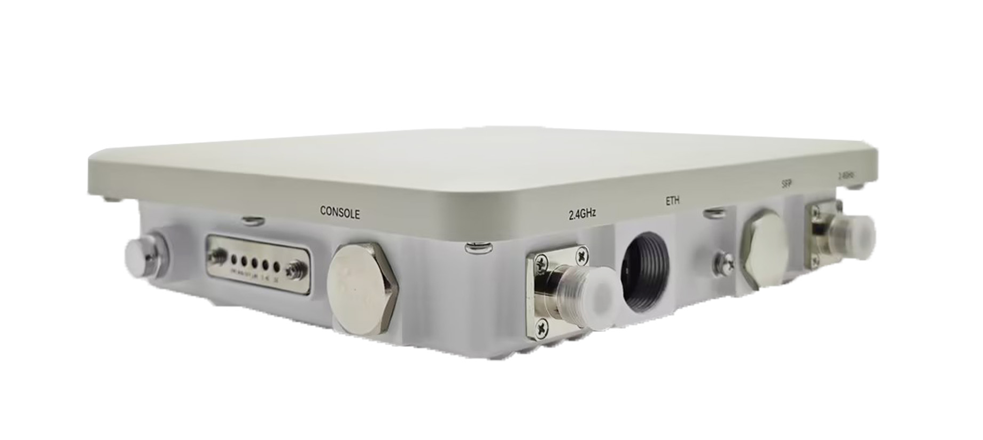

图2 产品侧面

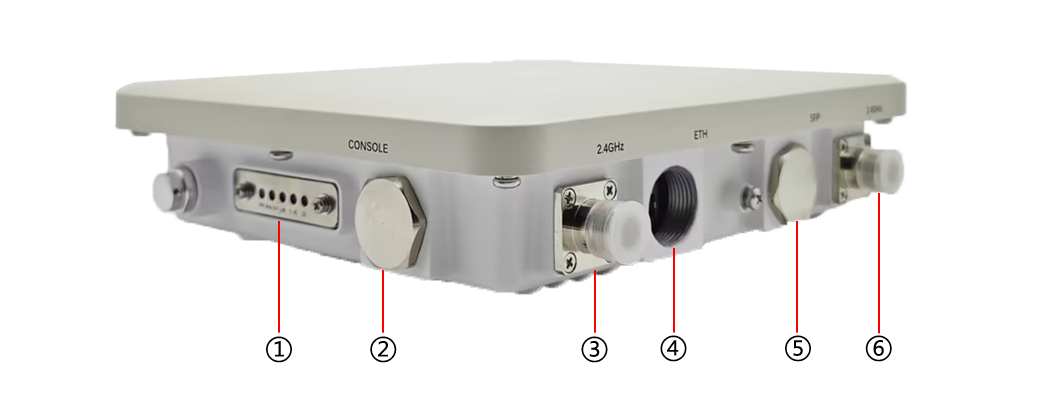

1、接口说明

![](/media/202605/253cb05c4a4744898382ca58073cdc869077.png)
①：外置天线：外接天线2\*5dbi状态指示灯：显示网口接线状态

②：CONSOLE口：设备管理口

③：外置天线接口：外置天线接口（2.4G），可增加全向天线及定向天线

④：网络接口：提供1×1Gbps网口（支持802.3af协议48V 0.5A）

⑤：网络接口：提供1.25\\2.5Gbps\*1 SFP光口

⑥：外置天线接口：外置天线接口（5G），可增加全向天线及定向天线

![](/media/202605/fa226c0d46674429b6bcd1ba3f9a2c907477.png)

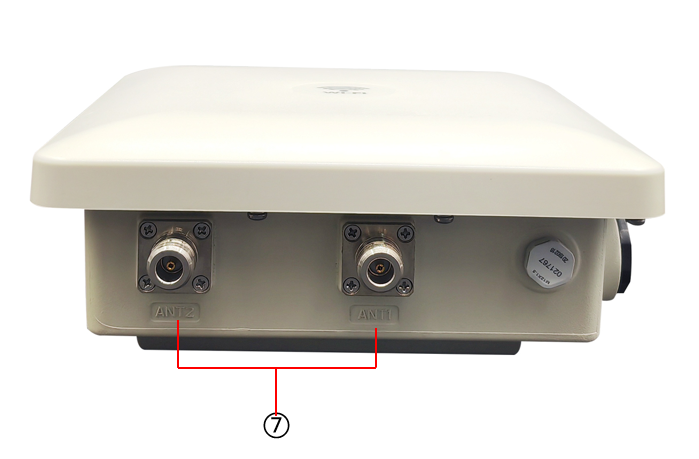

⑦：外置天线接口：可增加外置天线接口（2.4G/5G），可增加全向天线及定向天线
## 安装说明

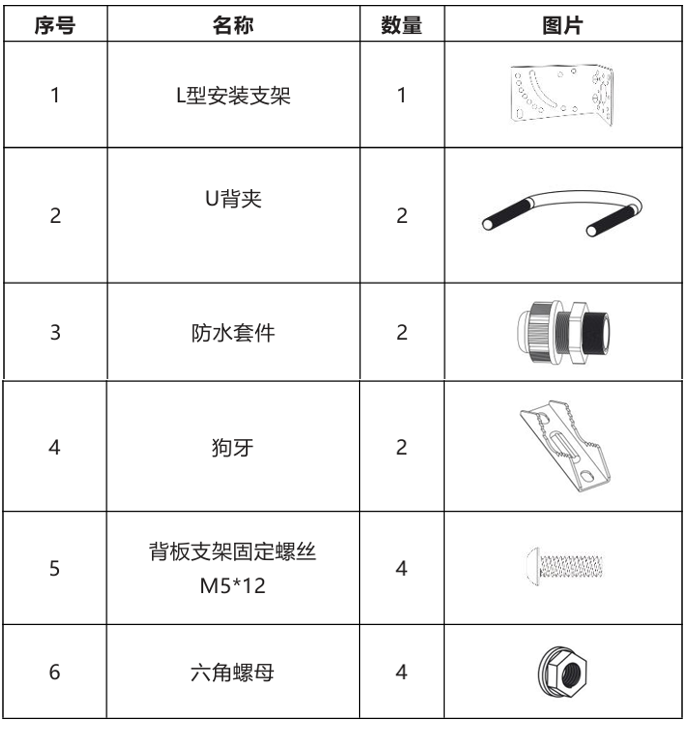

设备配件包
![](/media/202605/fd48793c348b4f03b28deedeb3d125261055.png)
第一步：安装AP支架

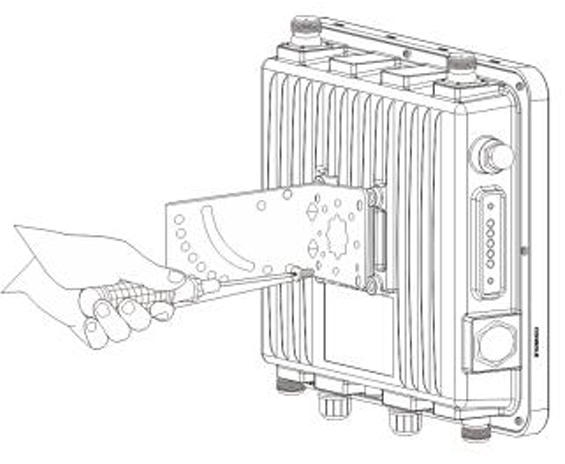

1、用四颗内六角螺丝将L型安装支架安装在设备底面：
![](/media/202605/f264484322b945e482c07be54579a1582796.png)

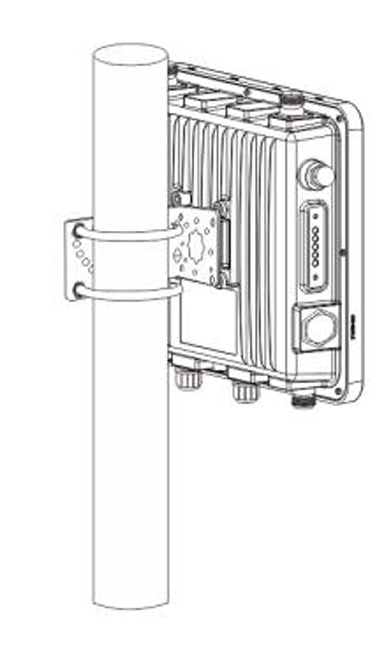

2、通过U型背夹、狗牙、螺母将设备固定在抱杆上
![](/media/202605/033d97b5221a46428d050eb478f8a6534980.png)

第二步：天线的安装及ETH接口连接

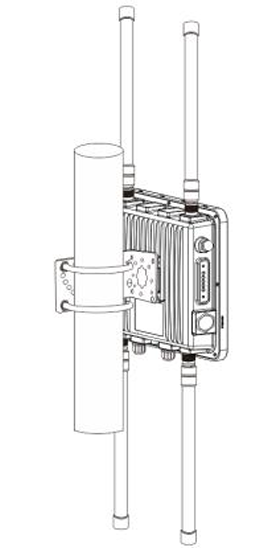

1、根据对应规格的天线接口，安装天线：
![](/media/202605/0f3bb630860f433b8352cddcb4062d7b6072.png)

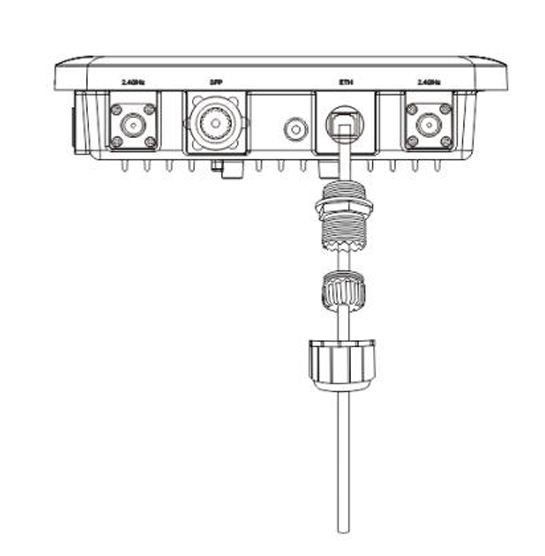

2、当使用PoE供电时，设备应已连接到网络上。请按上图顺序依次将防水 套件安装在网线上；
![](/media/202605/57c40725e687458caa3cf2cb81cf842f3030.png)

ZH-AP1200W硬件规格及安装说明
