130面板式，兼容86入墙和吸顶光电融合AP+

推荐连接数:60终端

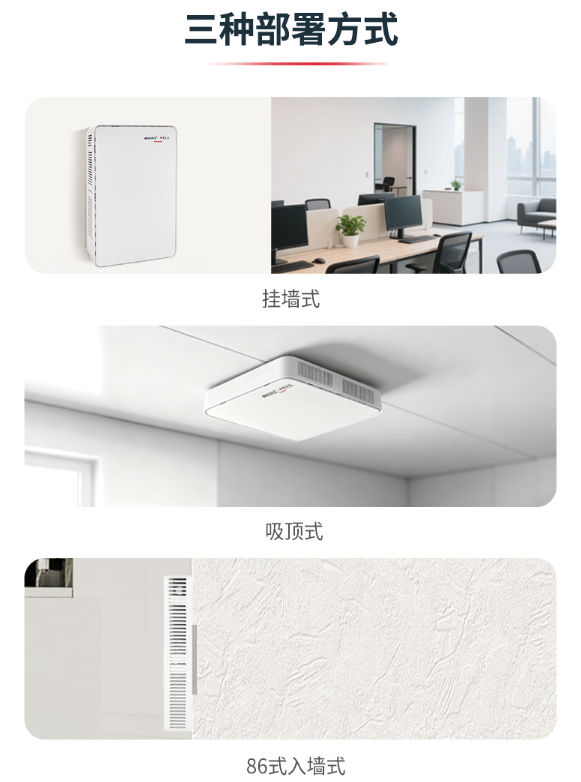

安装方式：室内86盒安装、挂墙、吸顶安装

网络侧：XPON或2.5G以太网上行（POE受电）

用户侧：1\*2.5GE+3\*GE++1*POTS+2.4GHz&5GHz 3000M Wi-Fi6

适配器：DC 12V/2A

Hybrid SC PoF取电：18-56V DC, 0.5A

静态功耗：6.5W

最大功耗：18.5W

光纤接口 ：Hybrid SC/UPC光电混合接口

存储 256MB FLASH, 1GB RAM

指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE4/TEL

无线支持协议IEEE 802.11 b/g/n/ax(2.4GHz)、IEEE 802.11 a/n/ac/ax(5GHz)

天线类型：内置天线

天线增益：5dBi

MIMO：2×2 MIMO (2.4GHz&5GHz)

空口速率：574 Mbps (2.4GHz)+2402 Mbps (5GHz)

射频最大 SSID 数量： 4

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

支持零漫游

尺寸：130mm × 184mm × 36mm

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品外观及硬件规格说明：

![](/media/202608/2a6657a3a115495ba3735c0fedfaecf52296.png)

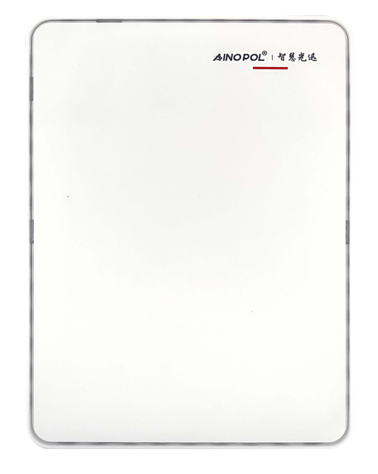

图1 产品正面

![](/media/202608/4c70df0cb421414c927de4ee5443b4d55896.png)

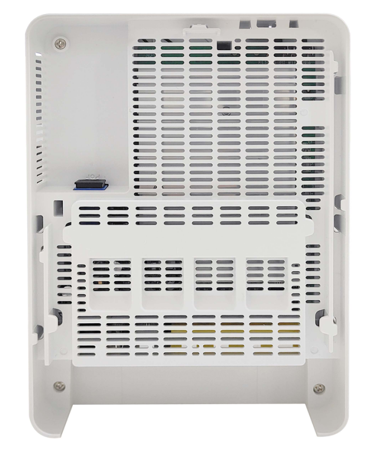

图2 产品背面
![](/media/202608/f36d1f289f9448cb9f3f76ff51dceb486426.png)

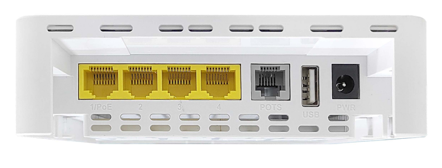

图3 产品侧面

1、接口说明

![](/media/202608/3fb019206db64471af553ab4a450cebc3191.png)

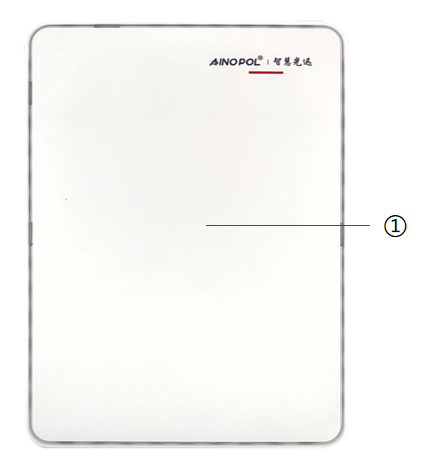

①：指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE2
![](/media/202608/82a0a384e33641b7878f00f688dfedc93521.png)

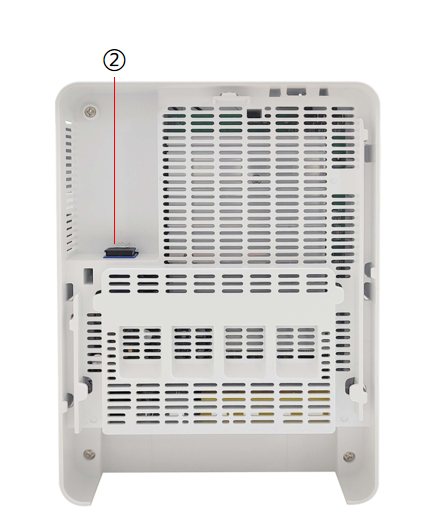

②：PON光口：Hybrid SC/UPC光电混合接口。GPON/EPON自适应PON光口上行

![](/media/202608/2248c49456944df593abafc10c1c49a89812.png)

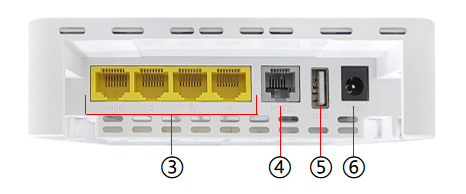

③：网络接口：LAN1为2.5GE自适应电口，支持POE受电。LAN2-4为GE自适应电口

④：POTS接口：RJ11电话口

⑤：USB接口

⑥：DC电源接口：DC 12V 2A

![](/media/202608/645d14d54130484887bf0eb4994435fb8857.png)

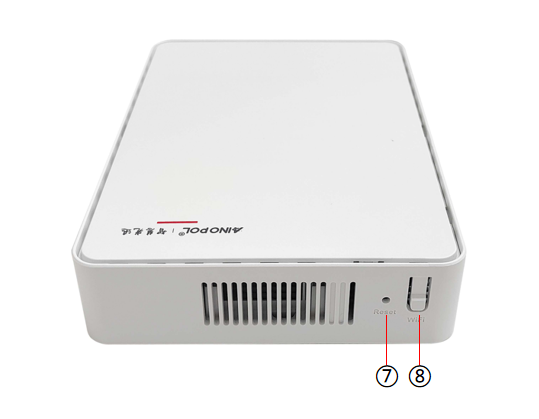

f：RST键：复位键

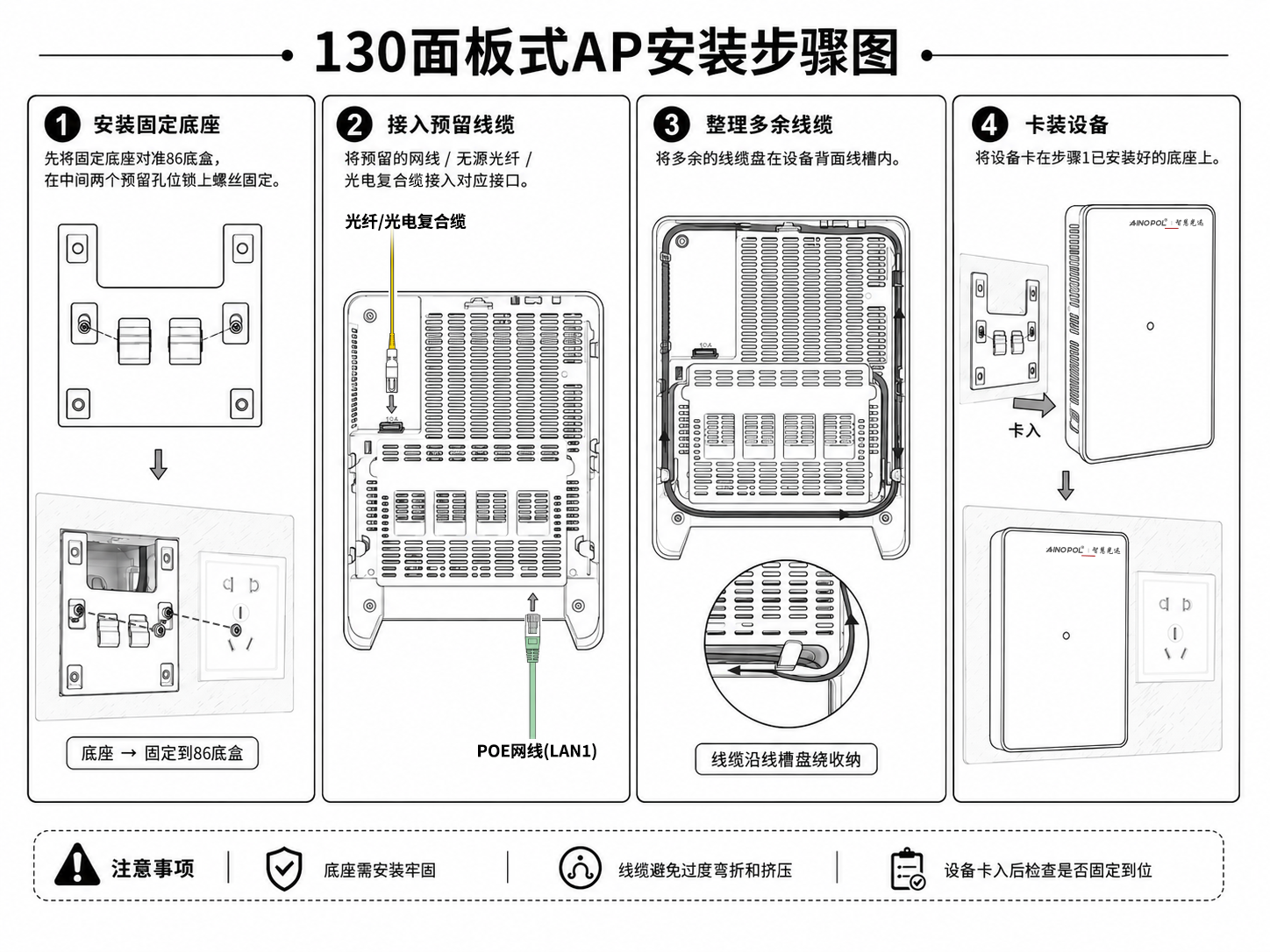

## 安装说明[]

![](/media/202608/aeef53c9d9934323ad2bd450febd257a8444.png)
![](/media/202608/057f16b9b2bb40838658af3ef00595005676.png)

ZH-APX6硬件规格及安装说明
