POF型86入墙面板式光电融合AP+（质保3年）

安装方式：室内86盒安装

网络侧：XPON上行（POF受电）

用户侧：4*GE+2.4GHz&5GHz 3000M Wi-Fi6

适配器：DC 48V/0.5A

Hybrid SC PoF取电：48-56V DC, 0.5A

静态功耗：6.5W

最大功耗：18.5W

光纤接口 ：Hybrid SC/UPC光电混合接口

指示灯：Power/PON和LOS合一指示灯/WLAN/GE1-GE4

无线支持协议IEEE 802.11 b/g/n/ax(2.4GHz)、IEEE 802.11 a/n/ac/ax(5GHz)

天线类型：内置天线

天线增益：5dBi

MIMO：2×2 MIMO (2.4GHz&5GHz)

空口速率：574 Mbps (2.4GHz)+2402 Mbps (5GHz)

射频最大 SSID 数量： 4

射频最大用户数 单频最大：64 个

发射功率:2.4G≤26dBm（400mW功率可调）

发射功率:5.8G≤25dBm（350mw功率可调）

推荐连接数:60终端

尺寸（高×宽×深）：86\*86\*50mm

工作温度：-10℃~55℃

存储温度：-40℃～70℃

工作湿度：10%～90%RH 不凝结

存储湿度：5%～95%RH 不凝结

产品外观及硬件规格说明：

![](/media/202605/a002e37291854ee7931e87141d2853895624.png)

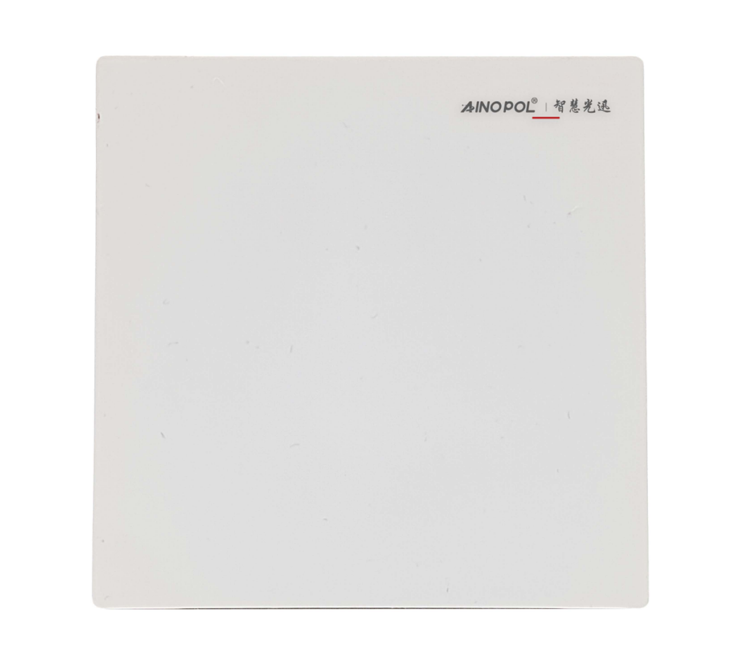

图1 ZH-APX3P产品正面

![](/media/202605/233acf25e4254233bae5145e55d5e52b8622.png)

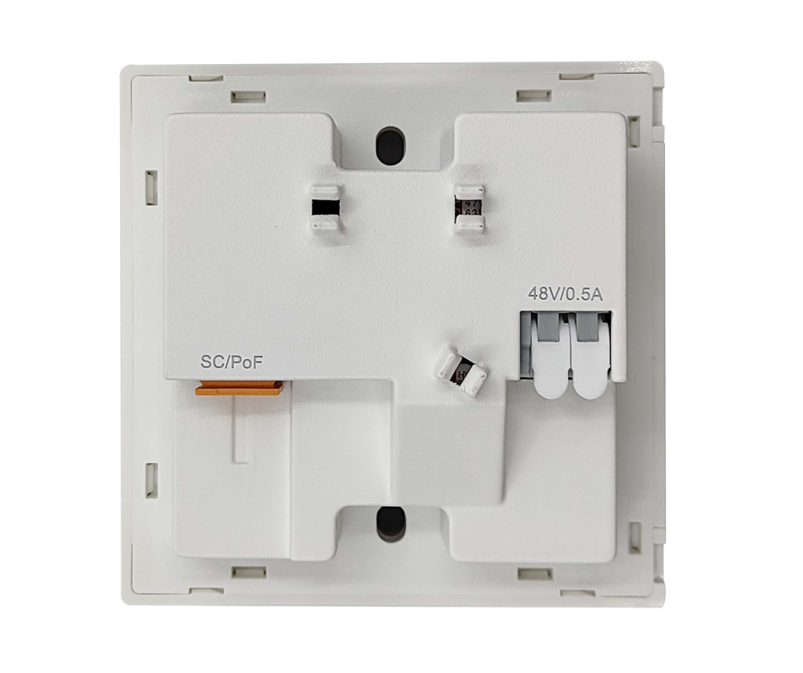

图2 ZH-APX3P产品背面

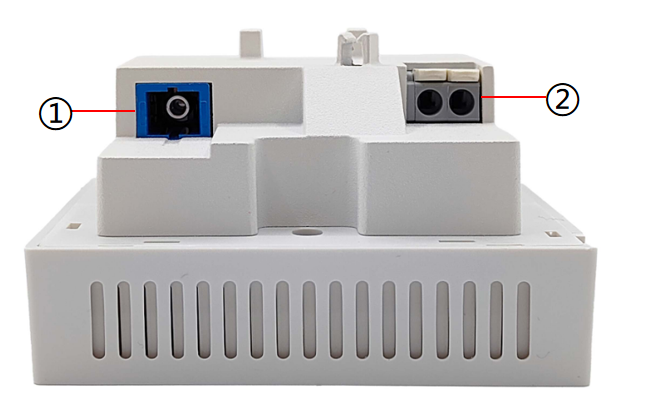

1、接口说明

![](/media/202605/90960d6878e147f0b07b7a04add6237c3567.png)

①：PON光口：Hybrid SC/UPC光电混合接口。GPON/EPON自适应PON光口上行

②：DC电源接口：DC 48V 0.5A

![](/media/202605/80652b04ac544ad4b618ba845b5f2cc66854.png)

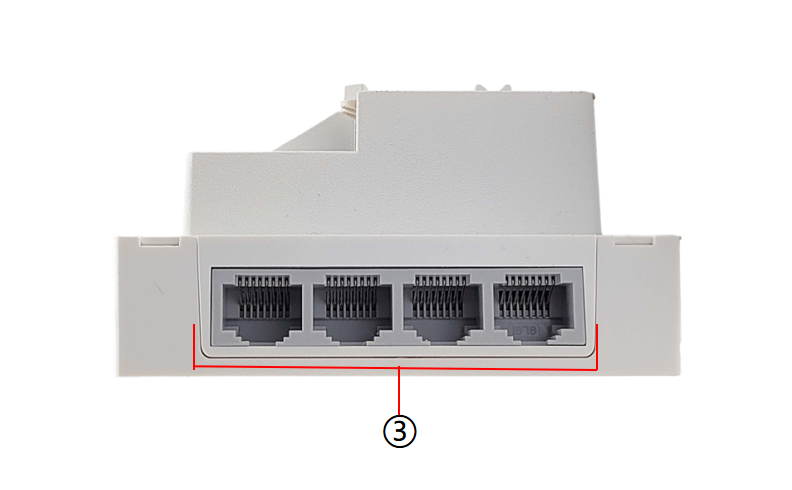

③：4个GE口（10/100/1000M自适应）RJ45网口

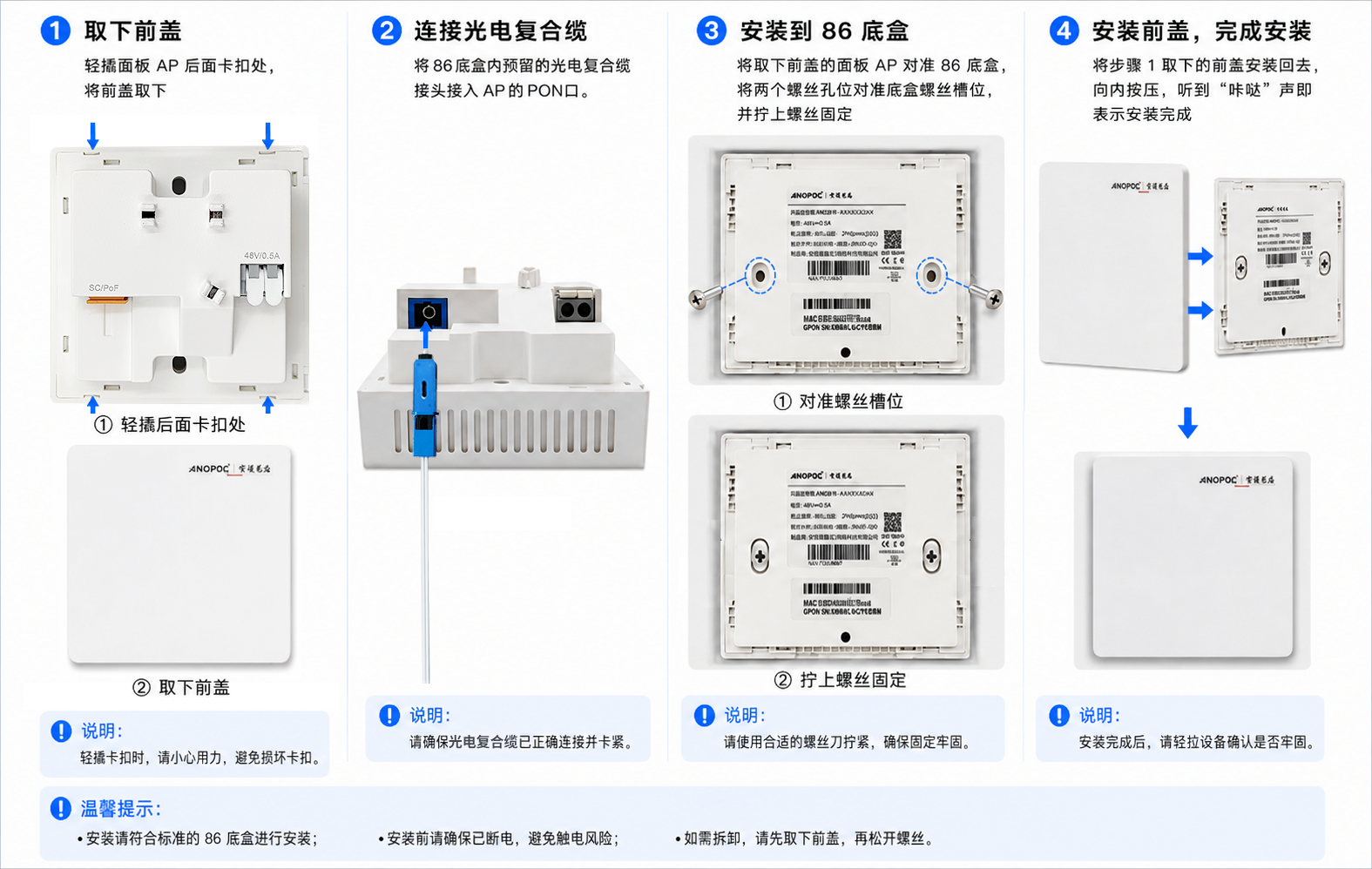

## 安装说明

![](/media/202606/0dd3d99a7f904ffc90f9c0273d7d80797448.png)

ZH-APX3P硬件规格及安装说明
