【产品教程】-基础 2026.04.09 盒式GPON 链路聚合-LACP聚合

选择高级设置 -> 链路聚合 -> LACP 聚合后，可配置端口汇聚功能。

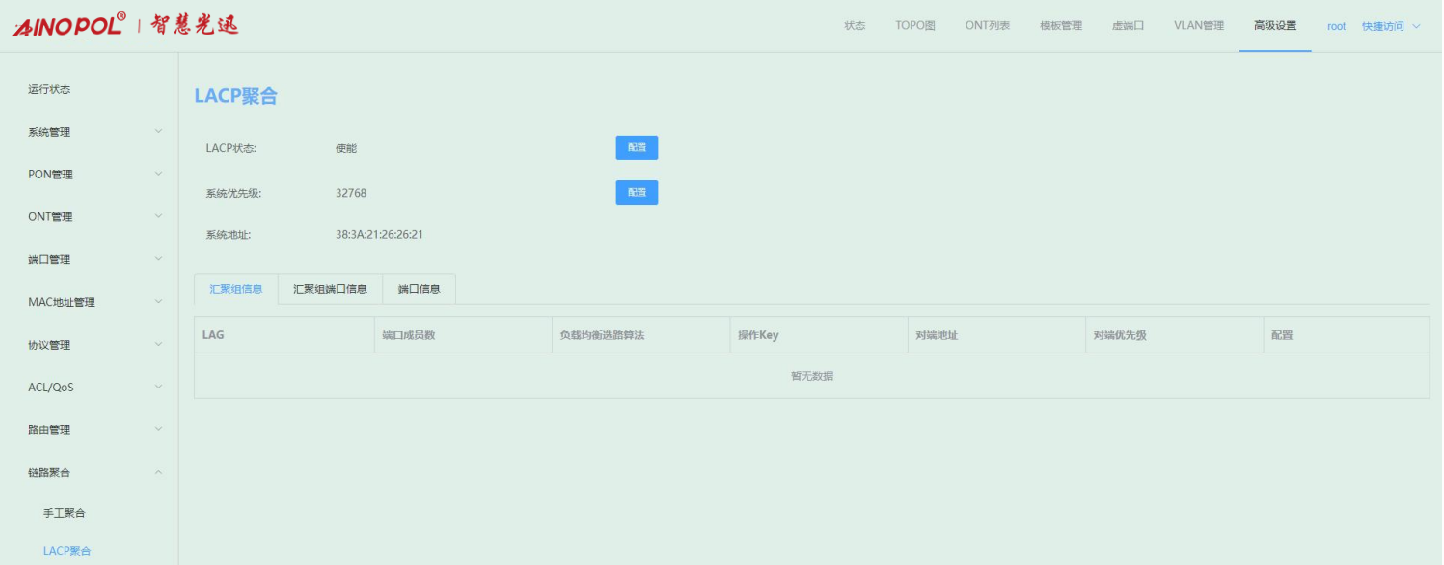

1、 使能 LACP 聚合

点击 LACP 状态右侧“配置”以使能 LACP，使能 LACP 后如下图所示：

![](/media/202604/080bfcfbe69149e4afaa98f8f00e43383499.png)

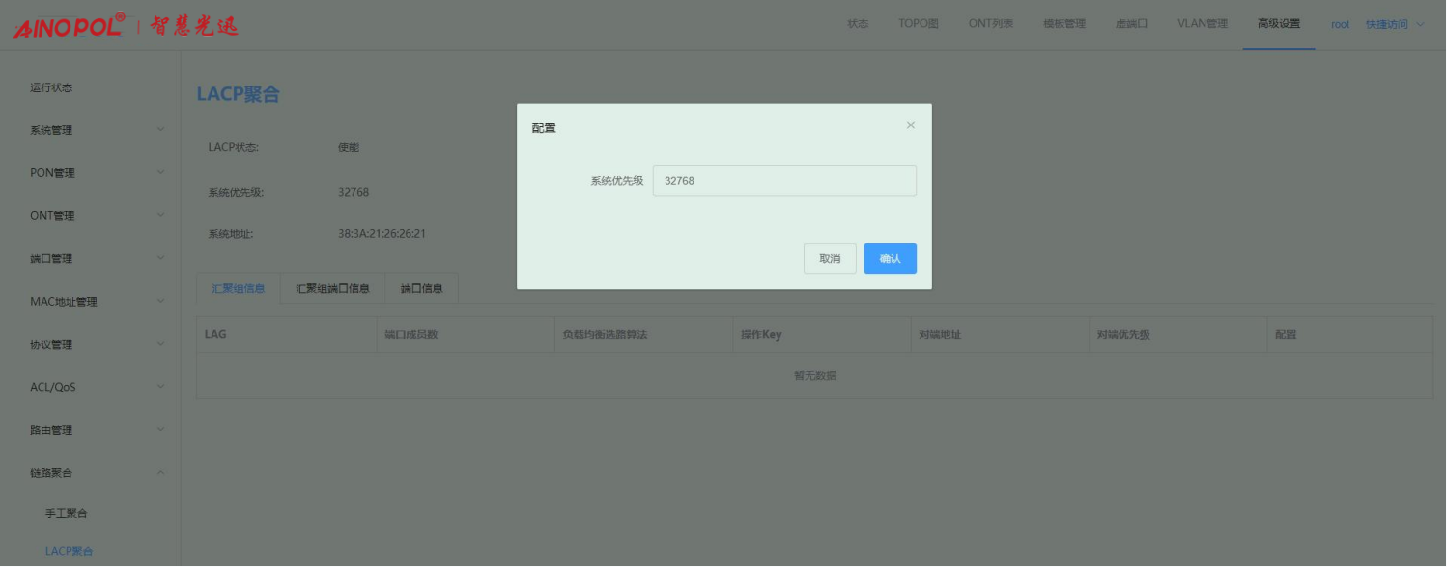

2、 设置系统优先级

系统 LACP 优先级：系统 LACP 优先级(缺省值是 32768)是为了区分两端设备优先级的高低而配置的参数。系统 LACP 优先级值越小优先级越高，当系统 LACP 优先级相同时，则比较MAC 地址，MAC地址较小的一端作为主动端。点击“系统优先级”右侧“配置”以设置系统优先级，如下图所示：

![](/media/202604/d10bce47f9d54805a0ef0253dd5cb7ca5461.png)

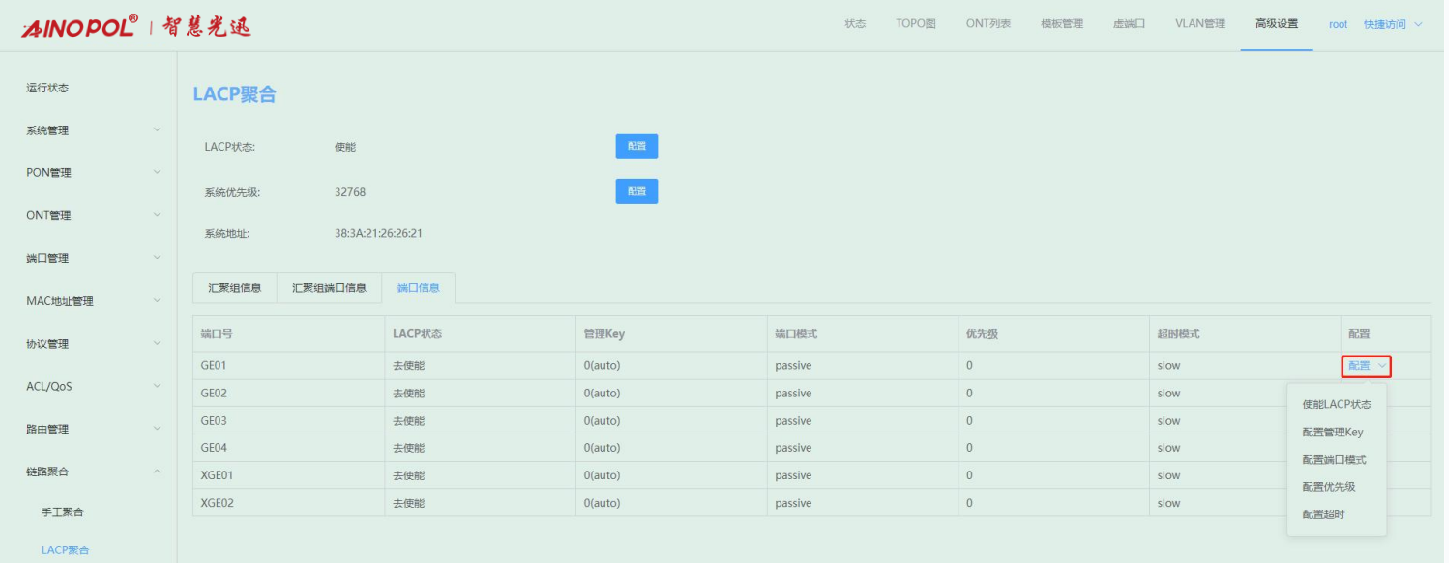

3、 配置端口信息

点击“端口信息”，将鼠标光标移至端口右侧“配置”，可对端口进行配置，如下图所示：

![](/media/202604/b55928cce07642d2aa68f7c7c9ad57c75600.png)

（1）设置端口 LACP 使能

选择“使能 LACP 状态”即可使能端口 LACP 状态。

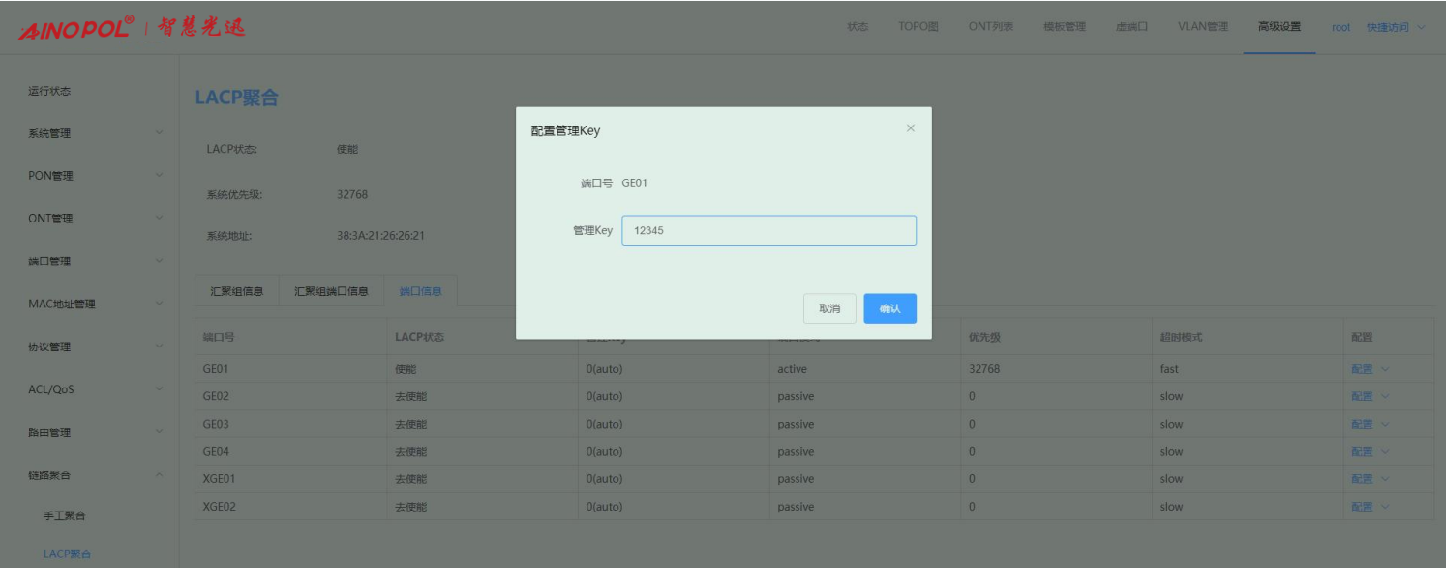

（2）配置管理 Key

管理 key 是允许管理者对 key 值进行操作的 key。点击“配置管理 Key”，如下图所示：

![](/media/202604/37647ea02adb473c84a12748560c590b3622.png)

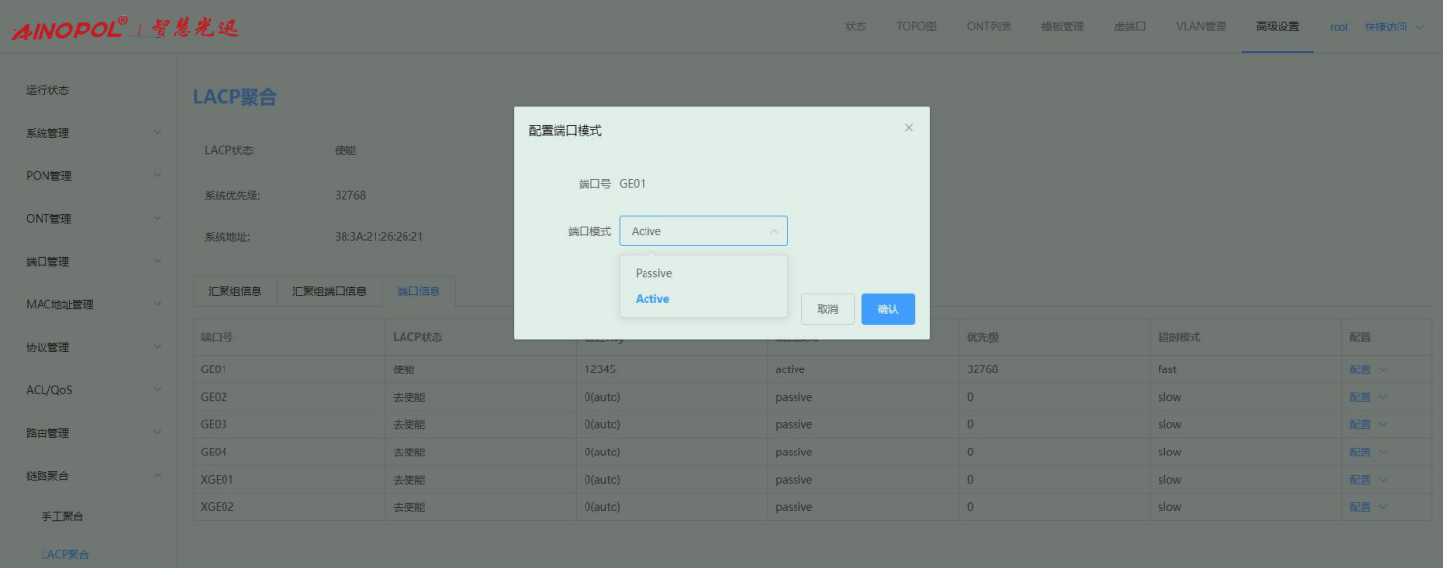

（3）配置端口模式

①Active 模式下，端口正常周期性地发送 LACP 报文；

②Passive 模式下，端口平时不发送 LACP 报文，不过一旦收到了对端的 LACP 报文，就会正常发送LACP报文。

点击“配置端口模式”，如下图所示：

![](/media/202604/aa6ddae516a141d2a50fbf446c62e4c77086.png)

（4）配置端口优先级

使能某端口的 LACP 协议后，该端口将通过发送 LACPDU 向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作 Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。

点击“配置优先级”，如下图所示：

![](/media/202604/e4e94c338369414aaed22110b57a0ffd6671.png)

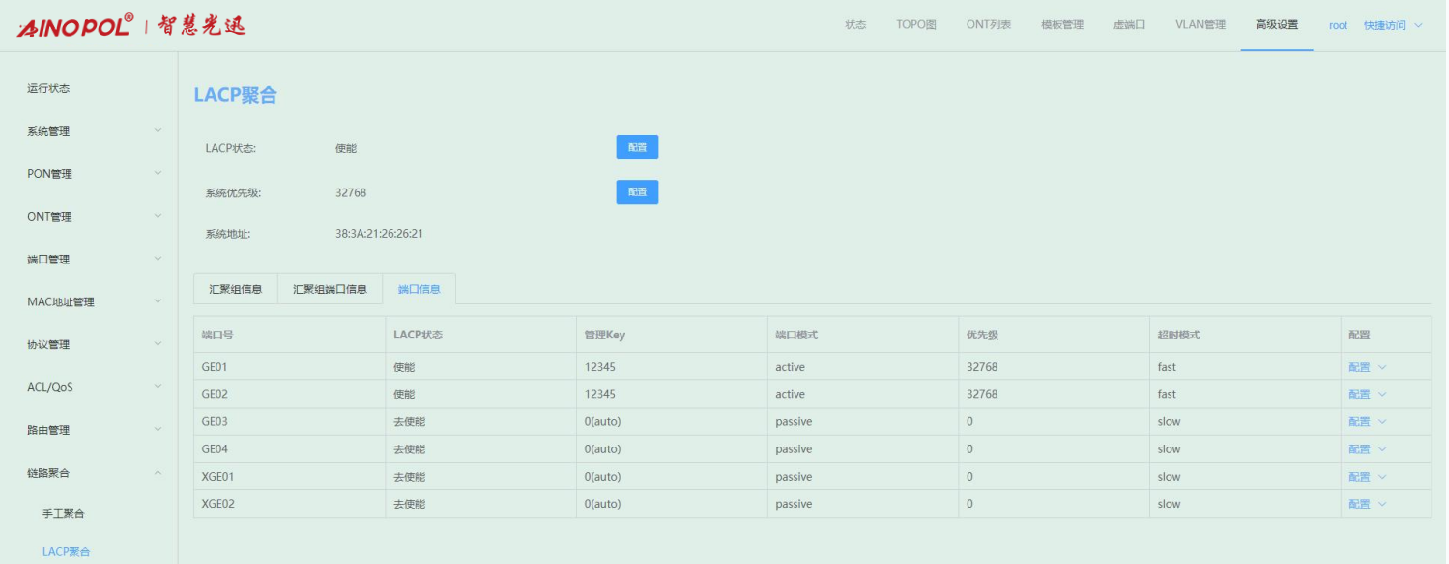

（5）配置超时模式

LACP 动态聚合中，可以配置快超时和慢超时两种，不需要两端配置一致，但是需要两端支持对应超时策略。点击“配置超时模式”，如下图所示：

![](/media/202604/6e997dfa84c844118c8b9684135e359f2859.png)

![](/media/202604/00b37ec84e074799820849a8f922abbe3786.png)

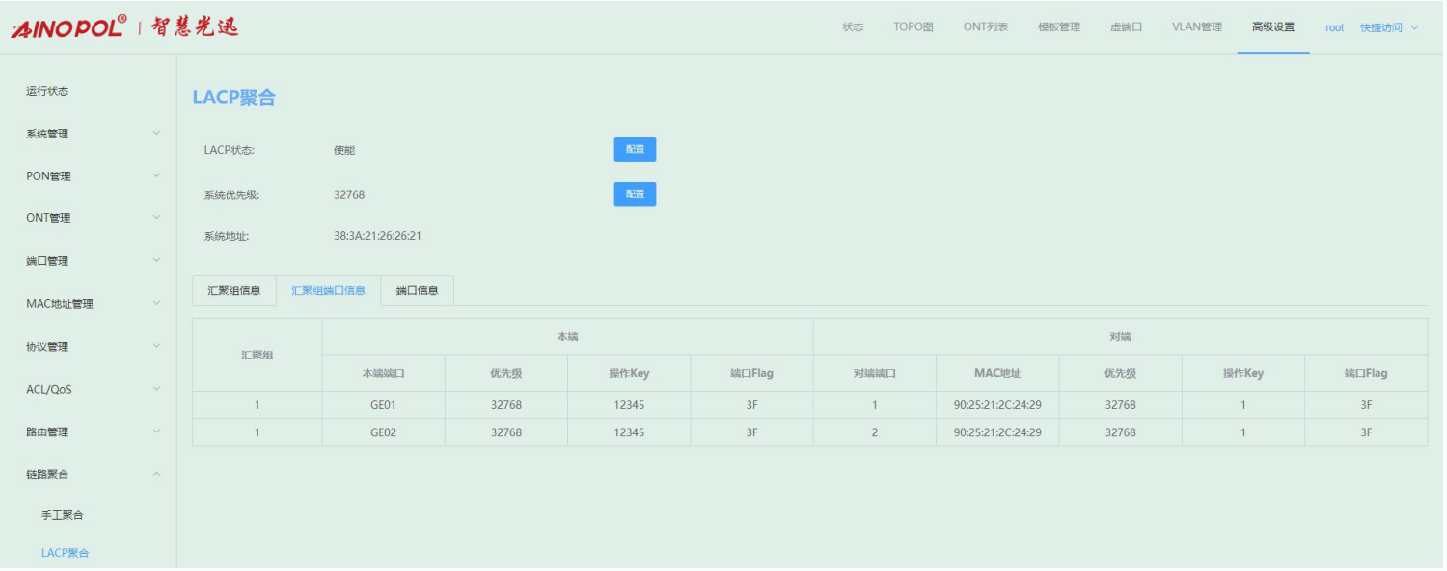

（6）查看汇聚组端口信息

点击“汇聚组端口信息”可查看本端及对端的汇聚组端口信息。如下图所示：

![](/media/202604/1be1e87d2bf24c3b8e7d054a060054945423.png)

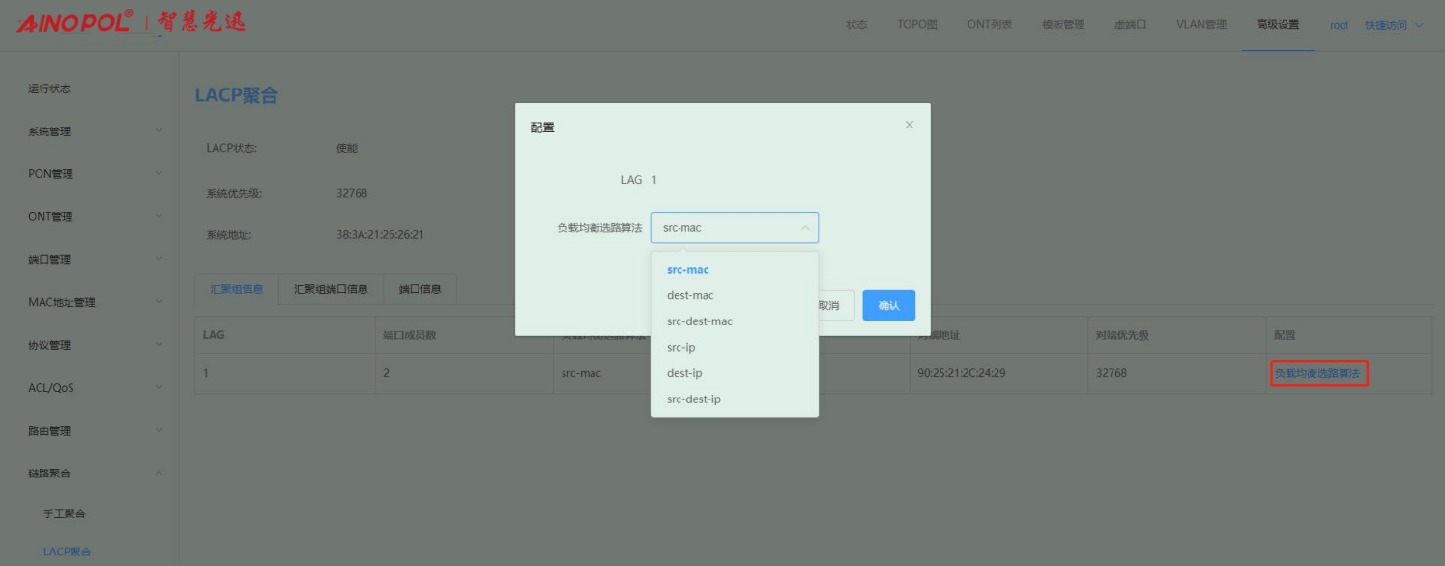

（7）设置负载均衡选路算法

进入“汇聚组信息”，点击汇聚组右侧“设置负载均衡选路算法”。如下图所示：

![](/media/202604/4c5c55aa093f474c8fa5dcda5b4d63f98469.png)
