【产品教程】-基础 2026.04.01 盒式GPON 状态查询-TOPO 图

操作背景：OLT支持查看PON网部分的拓扑图，并基于拓扑图，对ONU进行初步的控制和管理，具体操作如下

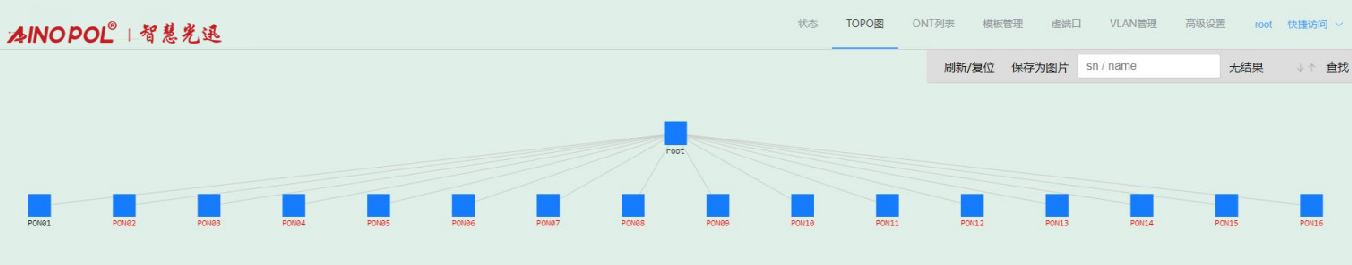

点击“TOPO 图”，可总览 OLT 下连接 ONT 的情况，其中红色字体表示离线状态。如下图所示：

![](/media/202604/554507b4d4374d36b37593019acdc3d42402.png)

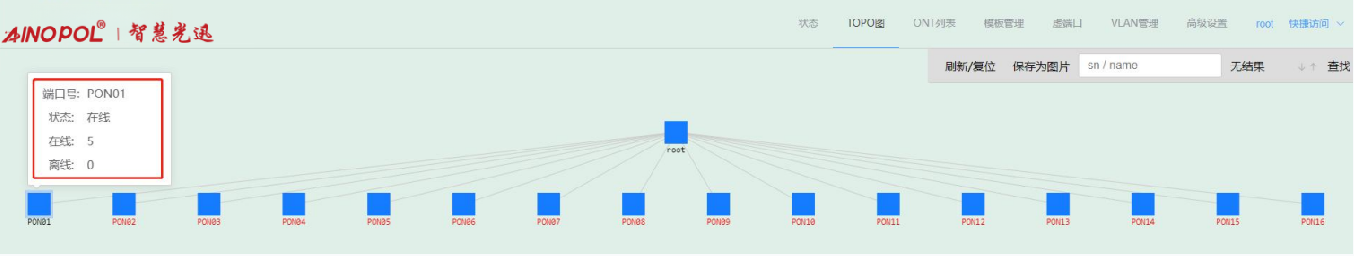

1、 鼠标光标移至 PON 口图标，可查看该 PON 口在线状态以及在线和离线ONT 数目。如下图所示：

![](/media/202604/9f421469914a498c84877e5062a6e7c89866.png)

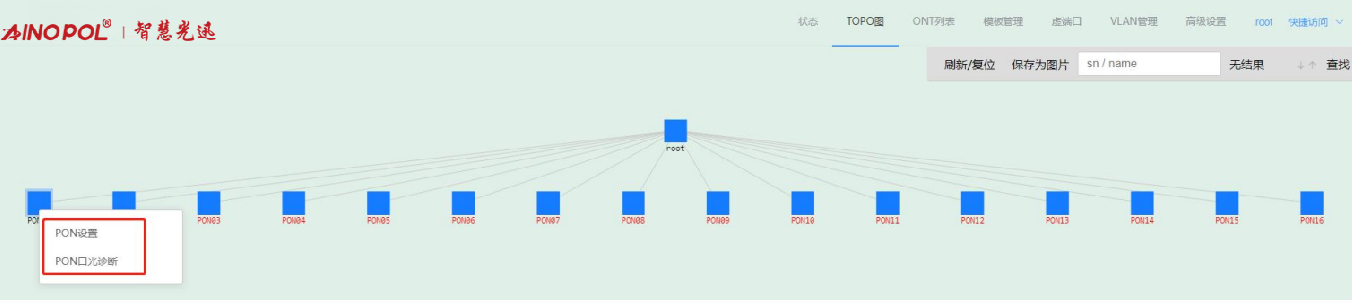

2、 鼠标右击 PON 口图标，可快捷访问高级设置 -> PON 管理 -> PON 设置/ PON 口光诊断。如下图所示：

![](/media/202604/f03edf9aa2534f6f97838e2c99a8f3ac8419.png)

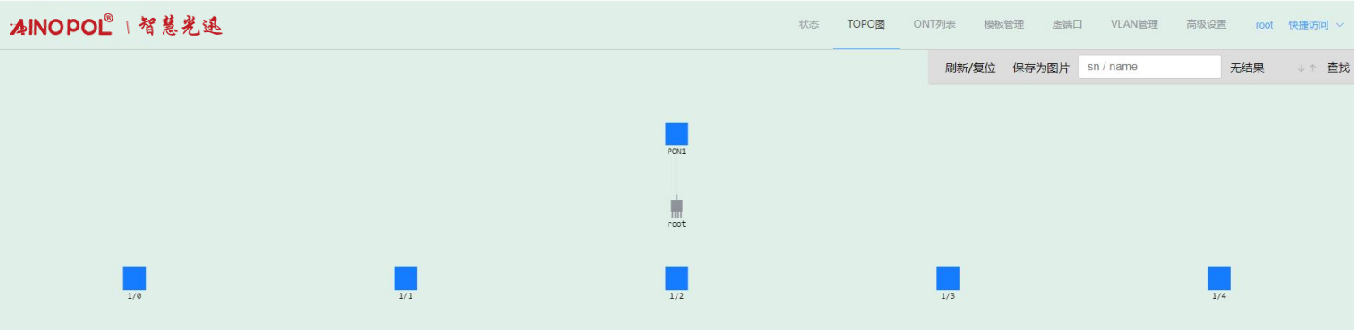

3\. 点击 PON 口图标，可进入该 PON 口的 TOPO 视图。如下图所示：

![](/media/202604/ca66eab0a24a484fa986e3a3aaf9b36f4106.png)

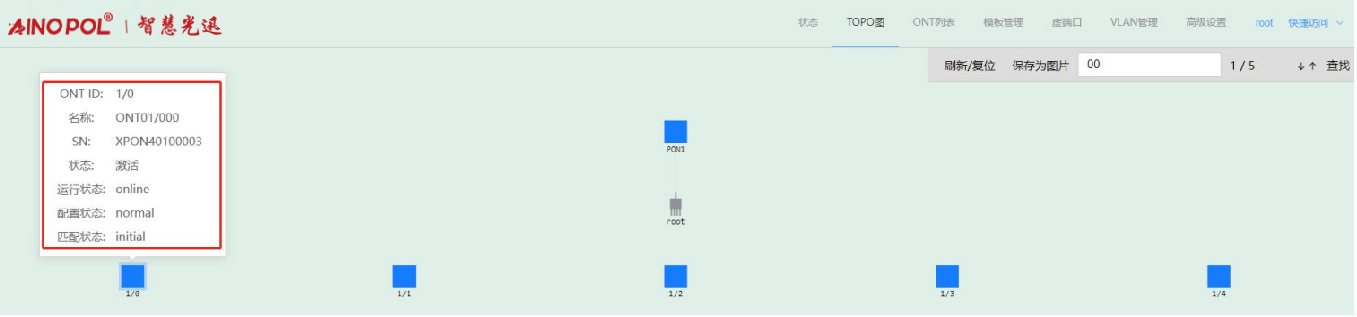

4\. 鼠标光标移至 ONT 图标，可查看该 ONT 的 ID、名称、SN、激活状态、运行/配置/匹配状态。如下图所示：

![](/media/202604/ef1d41c61dbd4955ac233da1489e19411695.png)

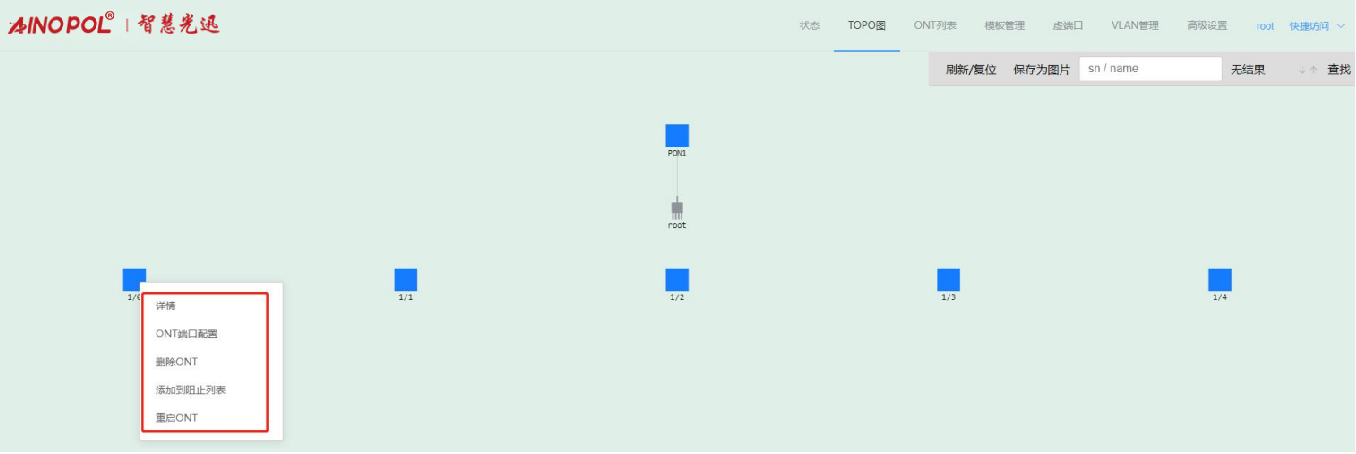

5\. 鼠标右击 ONT 图标，可快捷访问高级设置 -> ONT 管理 -> ONT 基本信息（详情）/ONT端口配置、删除 ONT、添加 ONT 到阻止列表和重启 ONT。如下图所示：

![](/media/202604/abbac49df7f6496ebde818c3e8eb6ade5408.png)

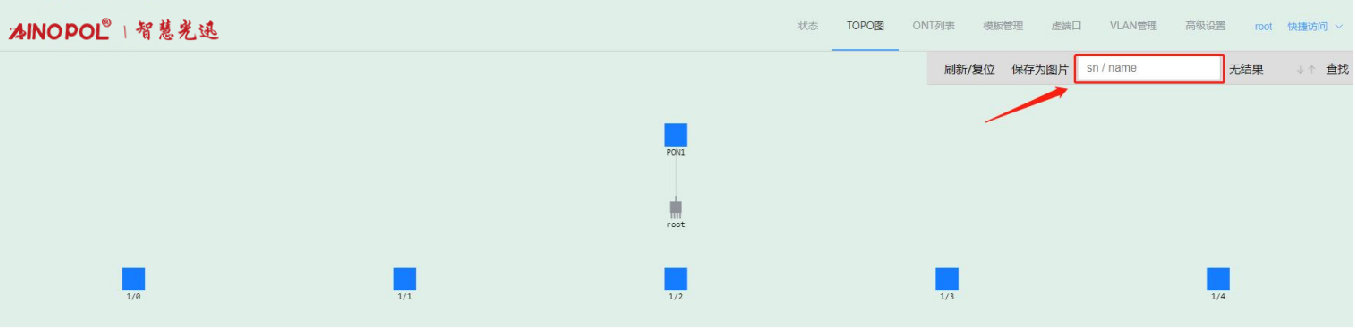

6\. 在 TOPO 图页面右上方的搜索框输入 ONT 名称或 SN，可以快速查找相应ONT。如下图所示：

![](/media/202604/12fa7325fda7498a916648b5fe62fc0c9650.png)

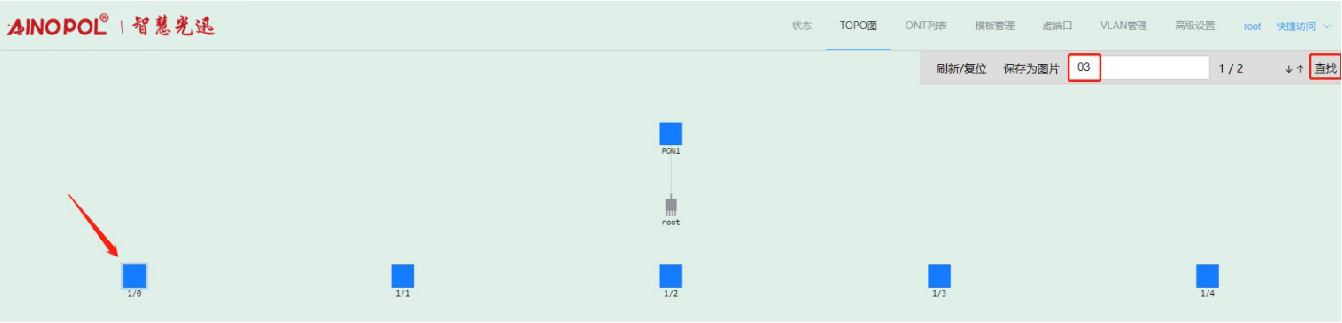

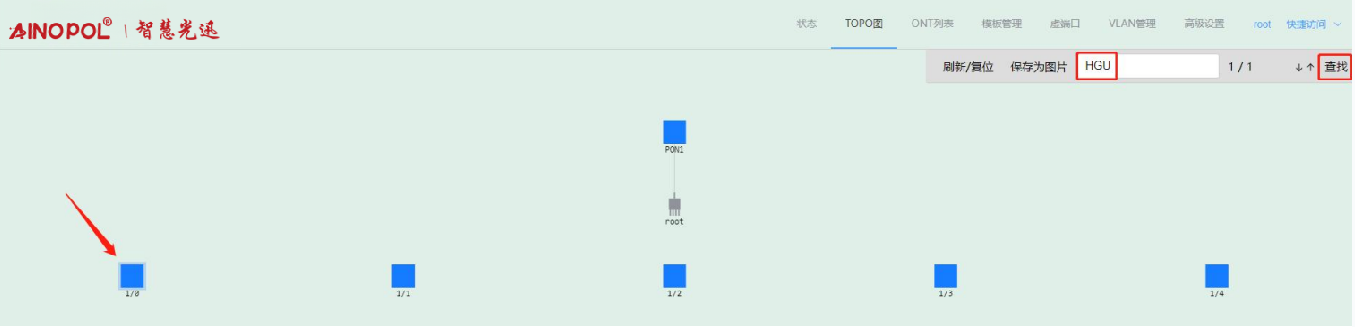

①可以任意输入部分或完整的 SN 或名称，点击“查找”，搜索结果数目显示如下图，通过点击上下黑色小箭头快速查看各个 ONT 的状态，同时对应的 ONT 图标自动闪烁五次。

![](/media/202604/d8784999dfde48df940897bba3811b9c9009.png)

![](/media/202604/afef8a3e797a44f8bc6c17ca6a9521266281.png)

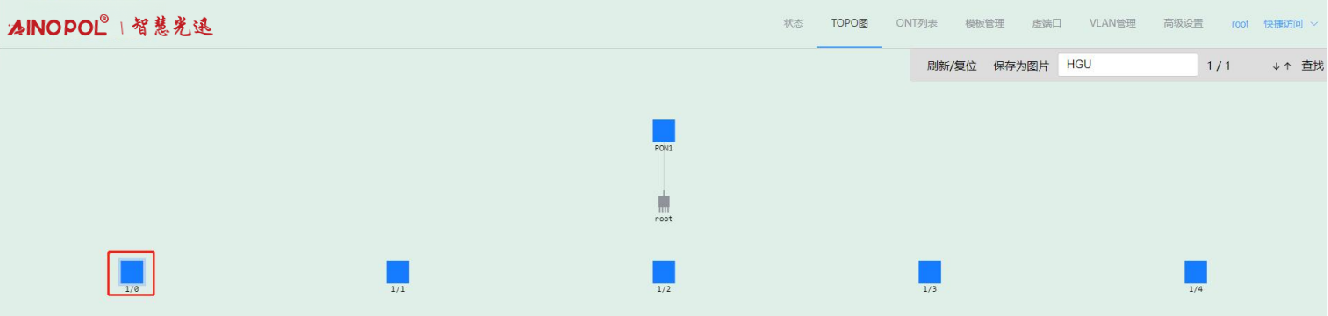

②查找到的 ONT 图标外围包裹一层淡蓝色，点击“刷新/复位”重置图标状态。

![](/media/202604/01408af8dff74db98f913ed98d645bd06367.png)

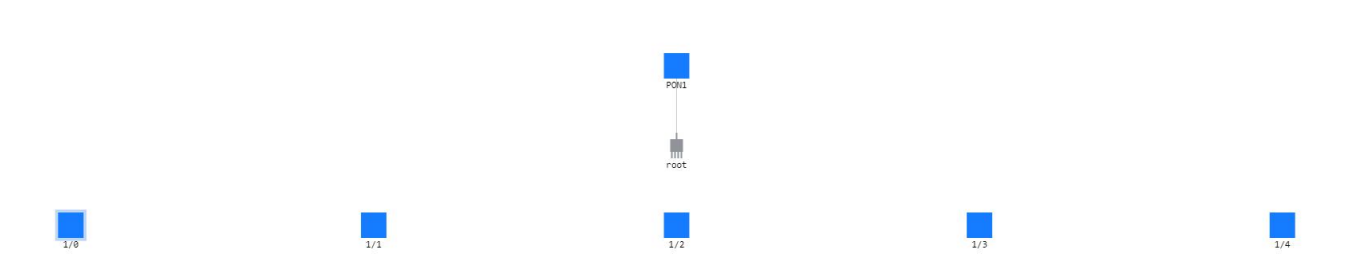

③通过点击“保存为图片”，将当前拓扑图状态显示在浏览器新标签页面。

![](/media/202604/fc735f6b4b53425da901ff94a072dfff3223.png)

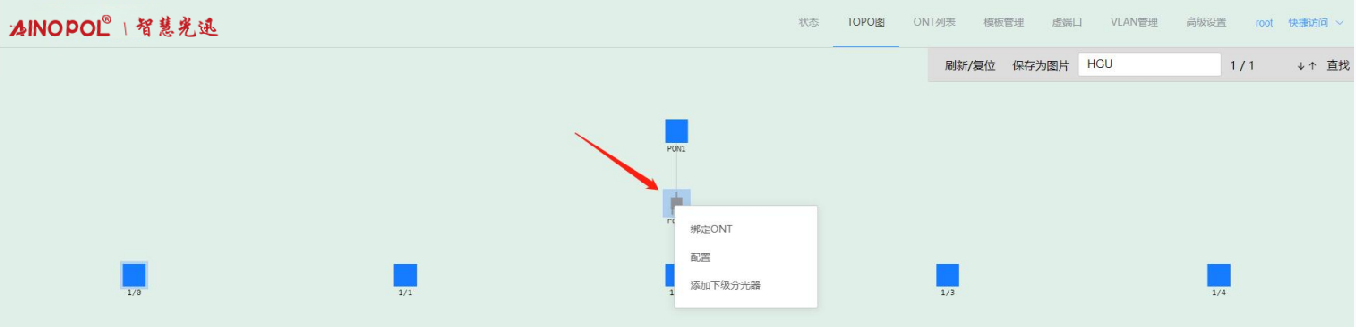

④右击分光器图标，可以在此分光器下绑定 ONT、配置分光器信息及添加下级分光器。

![](/media/202604/af9cef0b00284e35b92f72c072bca4bf7671.png)
