机架式OLT硬件说明

设备型号：ZH-2GS

设备参数：13寸桌面式双口GPON光纤服务器

交换容量：16Gbps

包转发率：23.808Mpps

2个GPON用户端口（含C+模块）

1\*10GE光口+4\*GE网口上行端口

1个console口

最大支持256个ONU接入

功耗:≤15W

外置电源：DC 12V 1.5A

产品尺寸：270\*160\*44mm

产品重量：1.15kg

工作温度:-10℃～75℃

产品外观及硬件规格说明：

![](/media/202603/452e13f4afaa4cd5b322dba089da305f7183.png)

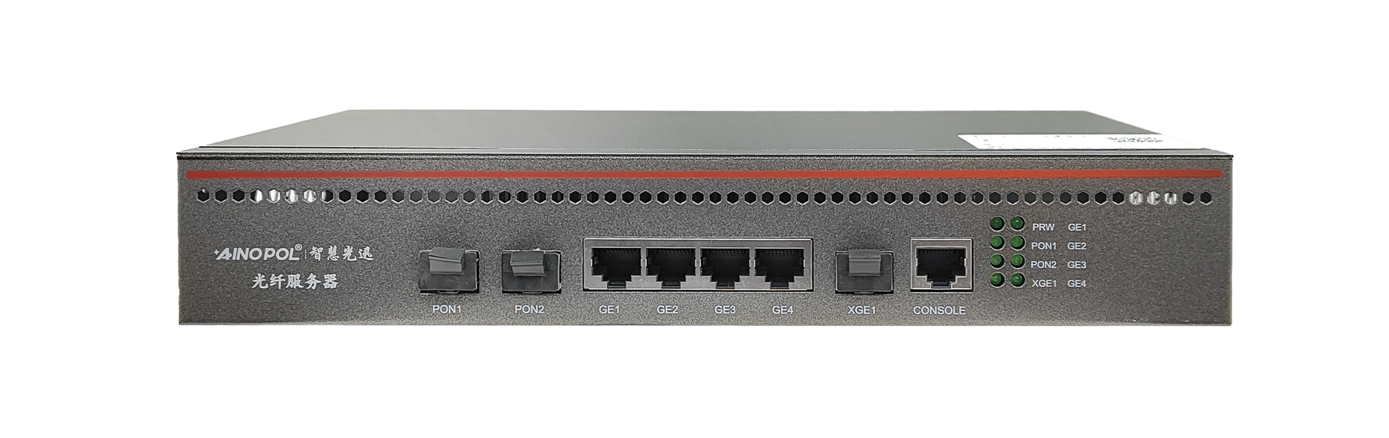

图1 ZH-2GS产品正面

![invalid image (图片无法加载)](/media/202603/6b0acadff60244baabd062971efcd8758324.png)

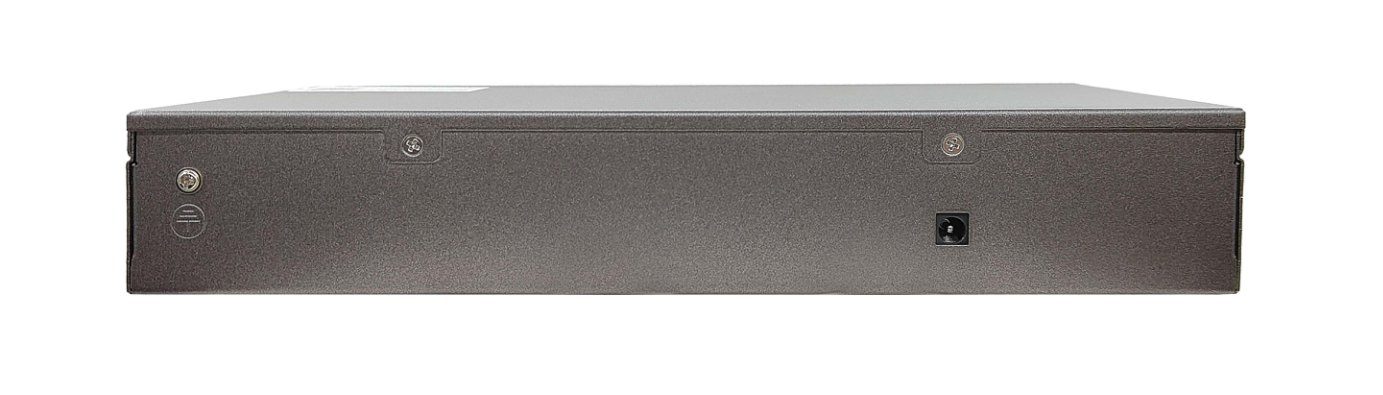

图2 ZH-2GS产品背面

1、接口说明

![](/media/202603/bf759e9323f741a69353ece36dcff5b59909.png)

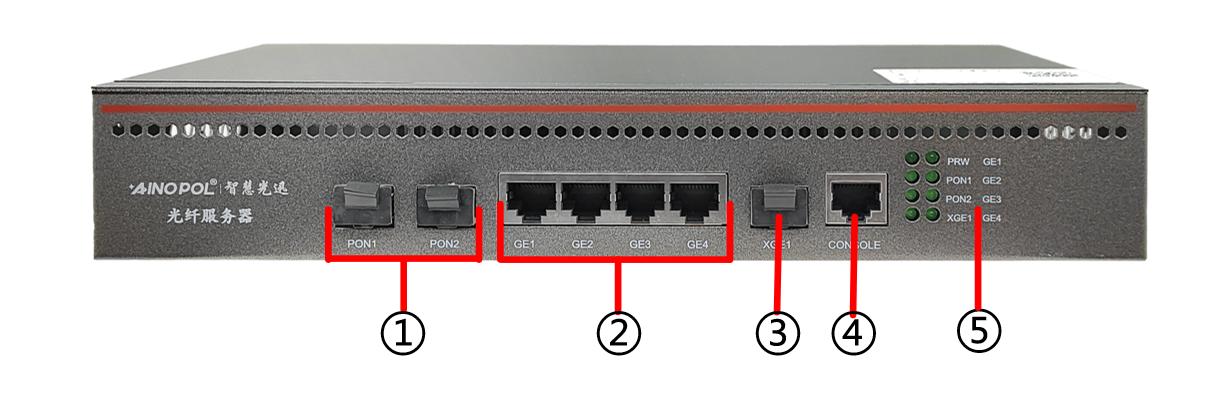

①：PON口：GPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：四个千兆RJ45接口

③：光口：一个万兆SFP+光口

④：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑤：指示灯：显示系统状态及接口状态指示灯

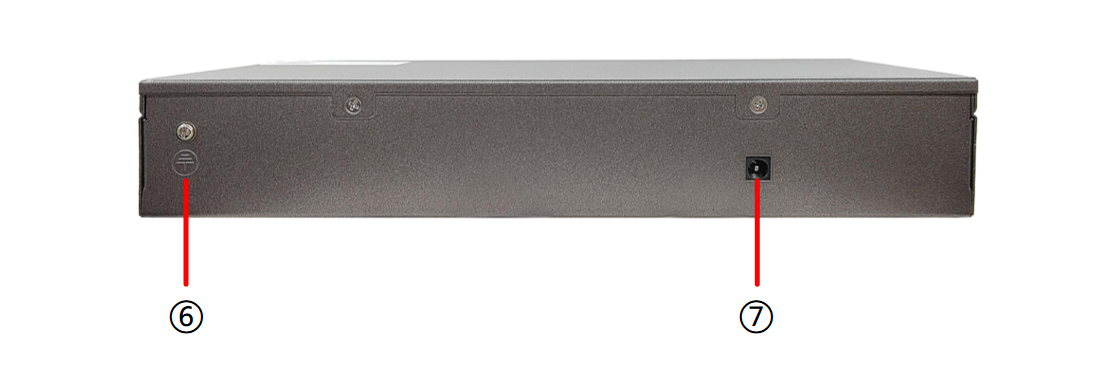

![invalid image (图片无法加载)](/media/202603/c318779b377c4e8e9403a90fbf3b76fc3224.png)
⑥：接地

⑦：电源接口 DC 12V 1.5A

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/fd75eab1b1ee4b08914d43134768deea9369.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/ceaa03cc812544cd8b6537c2da734f4c3059.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/37cd12e9dde647189b94e89b3332e7988734.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/1afed458d31440a58a6c09e8598e98a61800.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/e870bf54a58d49ed875d6effd3c08abf8452.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/8ecb9d3684e546cd93665b72d3fa2d776362.png)

ZH-2GS硬件规格及安装说明
