机架式OLT硬件说明

设备型号：ZH-8E

设备参数：1.5U 19寸机架式EPON光纤服务器

交换容量：336Gbps

包转发率：108Mpps

8个EPON用户端口

4\*10GE光口+4\*GE网口上行端口

1个console口

最大支持512个ONU接入

功耗:≤52W

内置电源：100-240V AC50/60Hz

产品尺寸：430\*400\*65mm

产品重量：5.3kg

工作温度:-20℃～75℃

产品外观及硬件规格说明：

![](/media/202604/1b53d15b0a64434b82fb16ad207398a44049.png)

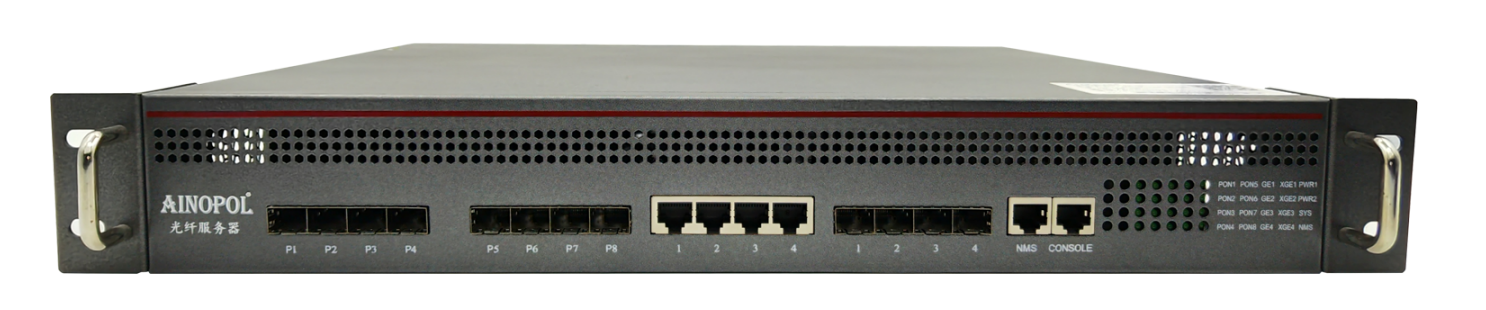

图1 ZH-8E产品正面

![](/media/202604/78da80ab90c449d09ccdeea8ec8a46947166.png)

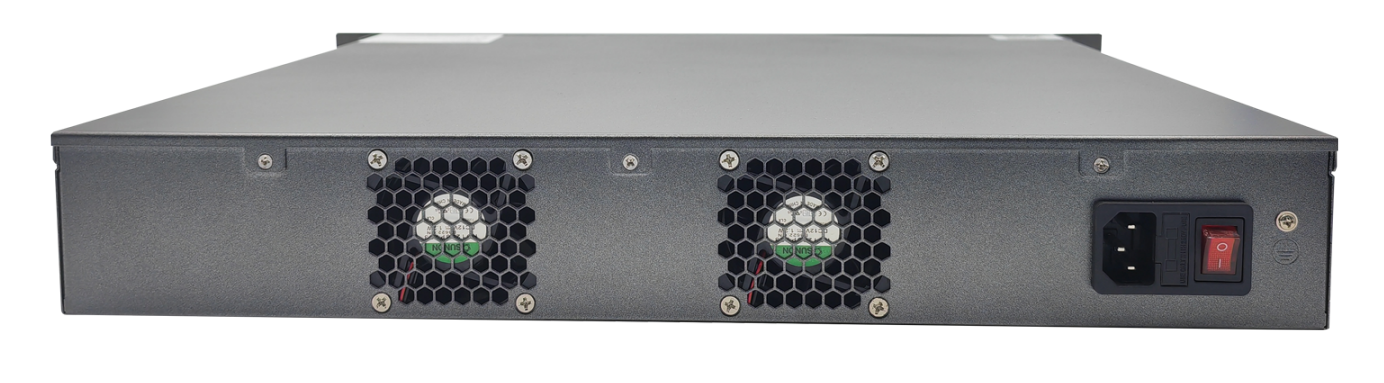

图2 ZH-8E产品背面

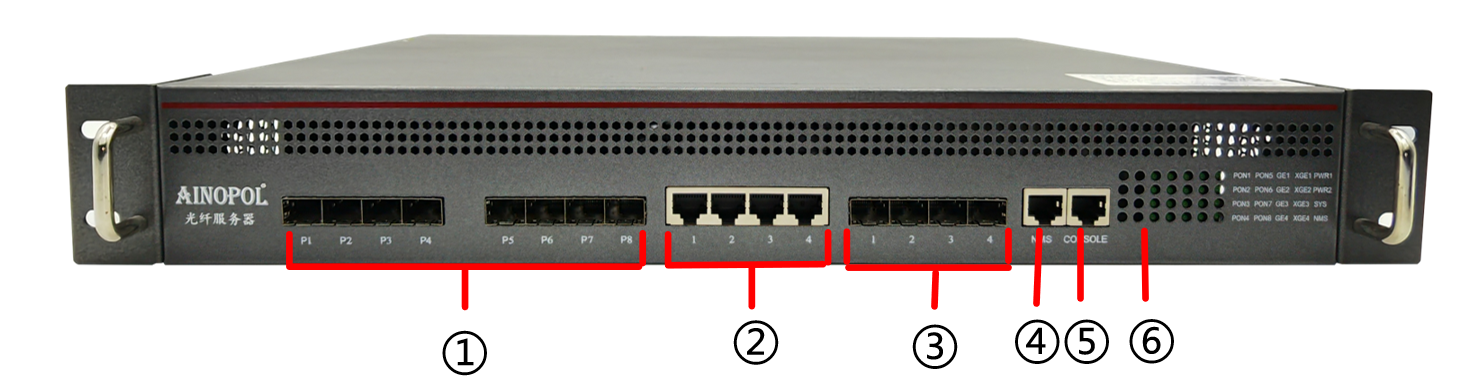

1、接口说明

![](/media/202604/b0aa3fdde6e14df0b8aa1afe7d4c39d17981.png)

①：PON口：EPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：四个千兆RJ45接口

③：光口：四个万兆SFP+光口

④：NMS口：带外管理口，默认管理地址192.168.100.1

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑥：指示灯：显示系统状态及接口状态指示灯

![](/media/202604/178092de043541999b1d33327613659a2129.png)

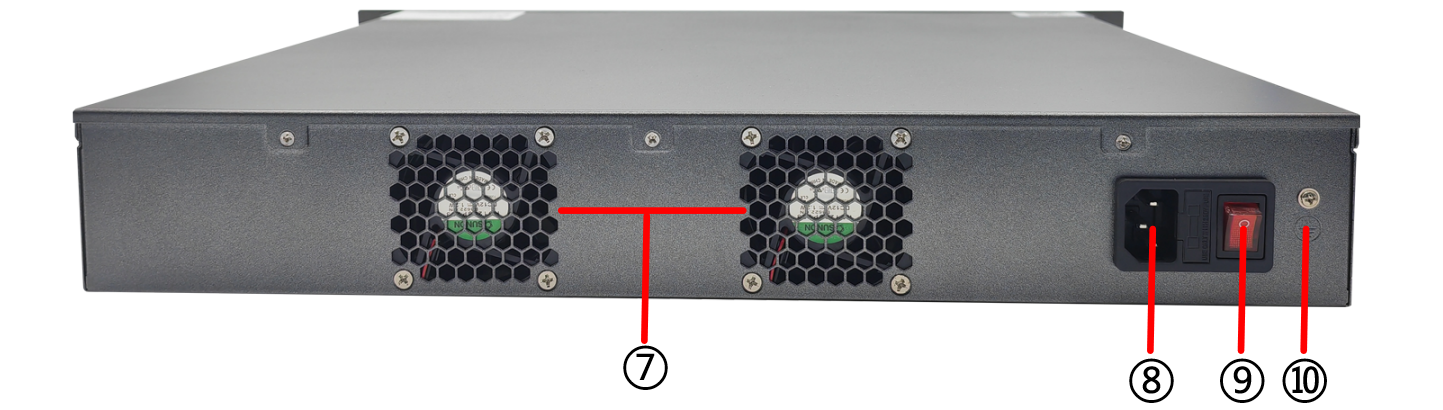

⑦：风扇

⑧：电源接口：100-240V AC50/60Hz

⑨：电源开关

⑩：接地

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/f872c90ad7f140e183f920a132df8eec4755.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/cb40f2d38fac42c0832f95bdb7291f205843.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/dc05b8cc598f4f07833388515cdba4b36554.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/93dcd508e94b4f1db267c8535c32191e2476.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/119c8a9bff314efc8c7b26f7c0740c579826.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/847d6a7b4f214b0d9701d57bf0b424803910.png)
