【产品教程】\-基础 2025.08.12 VOLT 第三方基本环境搭建

操作背景：

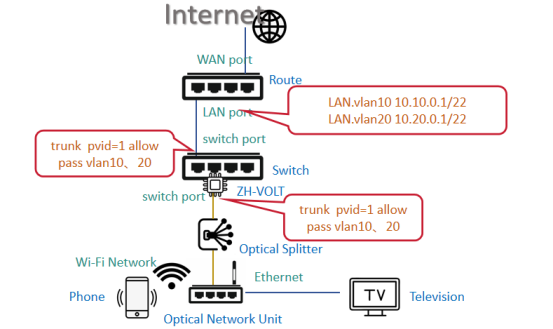

路由WAN口连接运营商网络，路由LAN口连接交换机的主线口，交换机的下联光口插上VOLT。VOLT光口下面是PON网络，下面使用光纤连接分光器的主线口，分光器分光纤下去连接房间的光AP，光AP下的无线网络承载手机，无线音箱等无线设备，光AP下的有线网络承载电视机和电脑设备，

在整个网络中，路由的LAN口作为局域网的出口，创建对应的VLAN子接口作为下面各虚拟局域网的网关，如下图所示：

![](/media/202603/f34e9beba8f6469d803b4b951c6b5e283680.png)

1、配置和调试过程

第一步，配置路由和交换机等网络核心设备

（1）根据以上组网需求，做设备连线

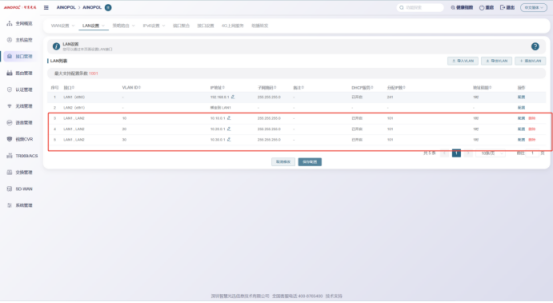

（2）配置VLAN子接口并开启DHCP

路由上配置VLAN子接口并配置接口的IP地址，作为下面虚拟局域网的出口网关。同时，在对应的VLAN子接口上开启DHCP，给下面虚拟局域网的终端设备分发IP地址

![](/media/202603/388dbd32ec114123bbc0f6a7ceecf63e6405.png)

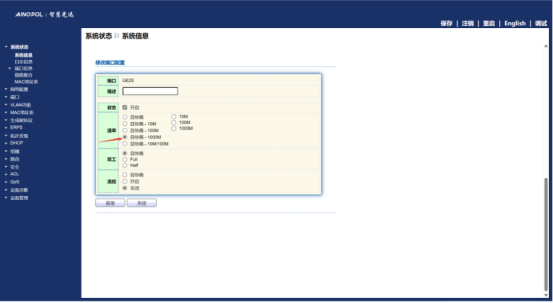

（3）强制交换机端口速率

在交换机接入VOLT对应的端口强制端口速率为千兆，主线口不用强制速率

![](/media/202603/ccfc0f22ac084c8baeec20b00388d8506755.png)

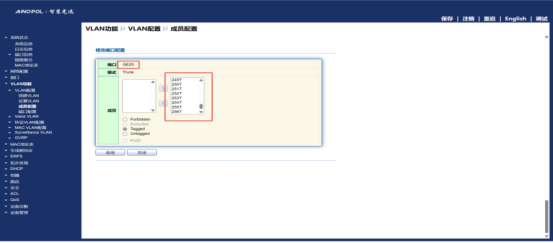

（4）在交换机放行对应vlan

我们的交换机默认是全透传的，VOLT接在交换机对应的光口也需要放行vlan不然下联光猫获取不到IP地址

![](/media/202603/10ad590caf5e45cdbbcb8a11b98d8cb21080.png)

第二步，调试终端设备

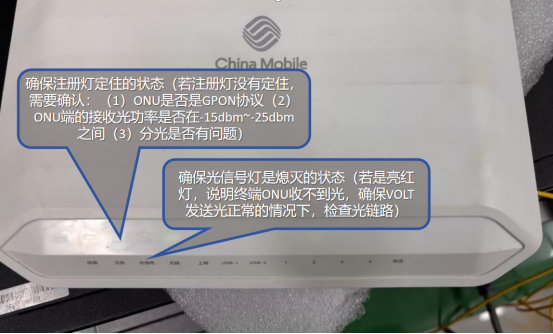

（1）检查确认ONU的指示灯状态是否正常，正常情况下：

正常的指示灯情况：光信号灯不亮，注册灯常亮定住

异常的指示灯情况一：光信号灯不亮，注册灯闪烁，此时，需要进一步检查：

A、ONU是否是GPON协议

B、ONU端的接收光功率是否在\-15dbm~-25dbm之间

C、分光是否有问题）

异常的指示灯情况二：光信号灯红灯，表示ONU收不到光，需要进一步检查：

A、使用光功率计直连VOLT，检查VOLT是否正常发光

B、使用光功率计测试经过哪一段光链路后就没有光了

![](/media/202603/28379a1890ed41c9b621d626499f5bff9241.png)

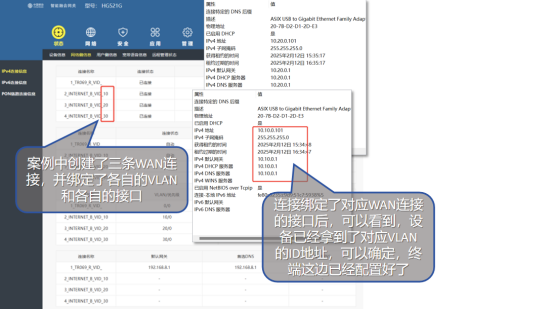

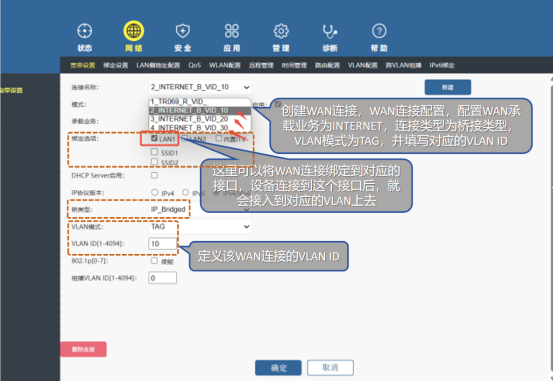

（2）在光猫创建WAN链接绑定光猫对应的端口给不同业务使用

![](/media/202603/d976fd79889c4a649e5afce79e3d6ec15011.png)

![](/media/202603/485bfc2eda344f35aa744e2045f797459152.png)
