机架式OLT硬件说明

设备型号：ZH-4E

设备参数：1.5U机架式EPON光纤服务器、交换一体机

交换容量：336Gbps

包转发率：108Mpps

4个EPON用户端口

4\*10GE光口+12\*GE网口上行端口

1个console口

最大支持256个ONU接入

功耗:≤52W

内置电源 100-240V AC50/60Hz

产品尺寸：430\*400\*65mm

产品重量：4.85kg

工作温度:-20℃～75℃

产品外观及硬件规格说明：

![](/media/202603/863f0226cbb44630aedf21195fee9dc44589.png)

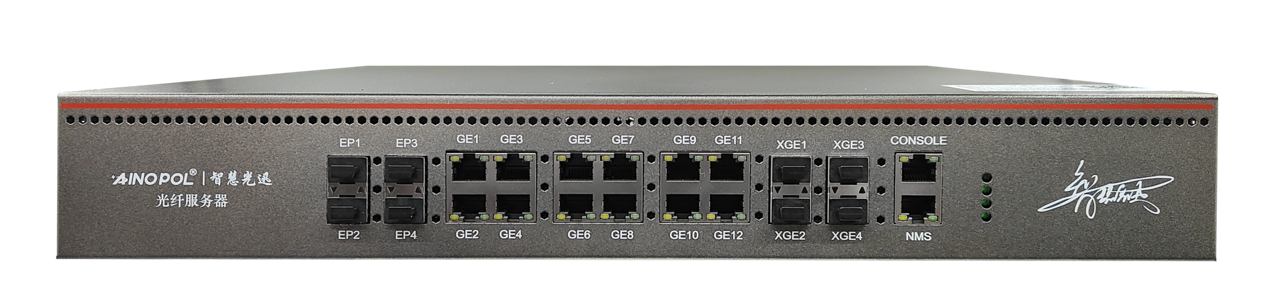

图1 ZH-4E产品正面

![](/media/202603/a7baa8dd4a0144d4a9410873bd132d474712.png)

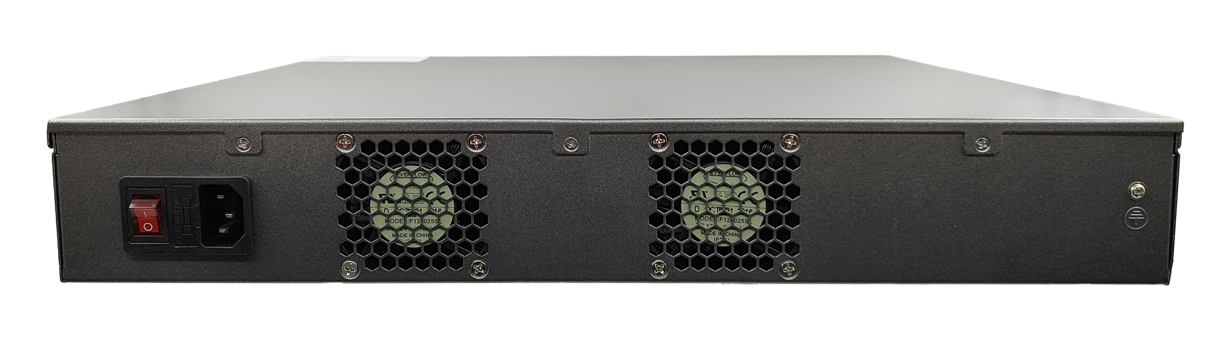

图2 ZH-4ES产品背面

1、接口说明

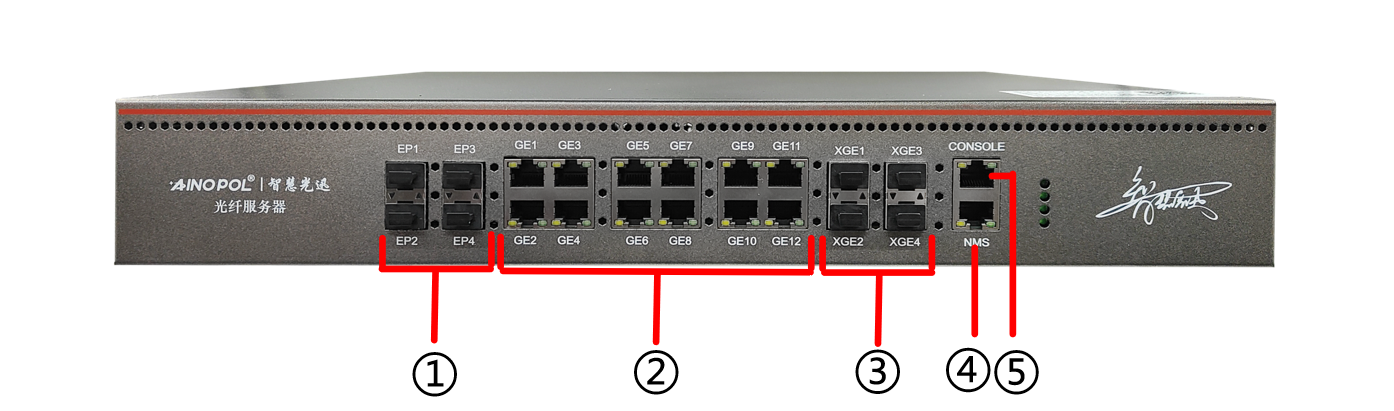

![](/media/202603/19ea969c2e0e4c68ba6bbe11f800aeed6510.png)

①：PON口：EPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：12个千兆RJ45接口

③：光口：四个万兆SFP+光口

④：NMS口：带外管理口，默认管理地址192.168.100.1

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

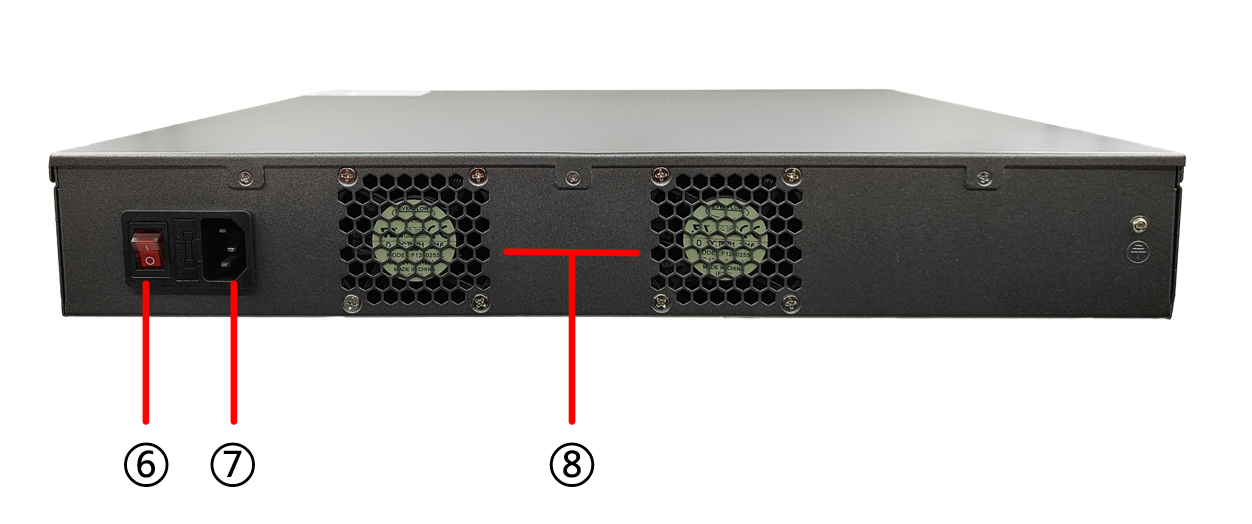

![](/media/202603/81fcf7e291ac4c70b95c260e3e7fe6b32942.png)
⑥：电源接口：AC100-240V AC50/60Hz

⑦：电源开关

⑨：风扇

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/3fe2b01f61dc4057800edee6b8b2ef2f2220.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/6684c44b7f994f7d9b66fa2d2cba8d079770.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/8e2f4f1de6ae4c659d0ab516e64ba1137232.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/b2bcfdb547b94faf9bfe4682810cbd7e9812.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/d8bcf44366a243709b09734e9db003002036.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/b6b3f6972b2c4ba088447534c6800ff47745.png)

ZH-4E硬件规格及安装说明
