机架式OLT硬件说明

设备型号：ZH-4GS

设备参数：19寸1.5U机架式GPON光纤服务器

交换容量：336Gbps

包转发率：108Mpps

4个GPON用户端口

2\*10GE光口+2\*GE光口+4\*GE网口上行端口

1个console口

最大支持512个ONU接入

功耗:≤60W

内置电源 100-240V AC50/60Hz

产品尺寸：430\*401\*65mm

产品重量：4.55kg

工作温度:-20℃～75℃

产品外观及硬件规格说明：

![](/media/202603/2708e0a73a6242babc637653083bdb9c5887.png)

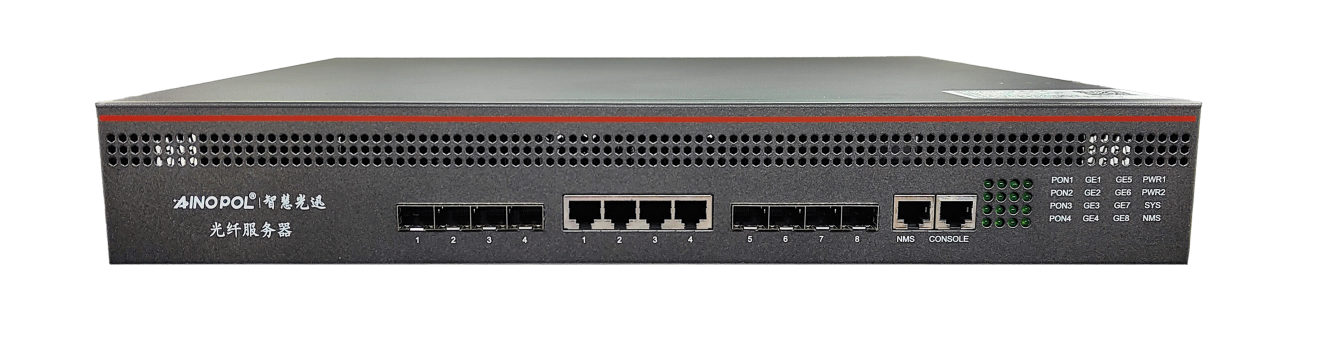

图1 ZH-4GS产品正面

![](/media/202603/6b70846a11a24ac493ceb8a913d590f53132.png)

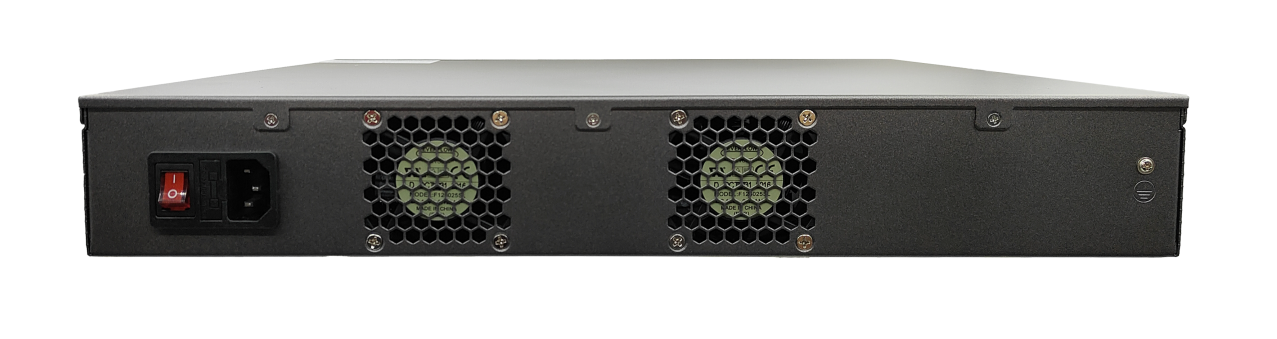

图2 ZH-4GS产品背面

1、接口说明

![](/media/202603/5c88ec3077324a4097fe0be279b8028e3330.png)

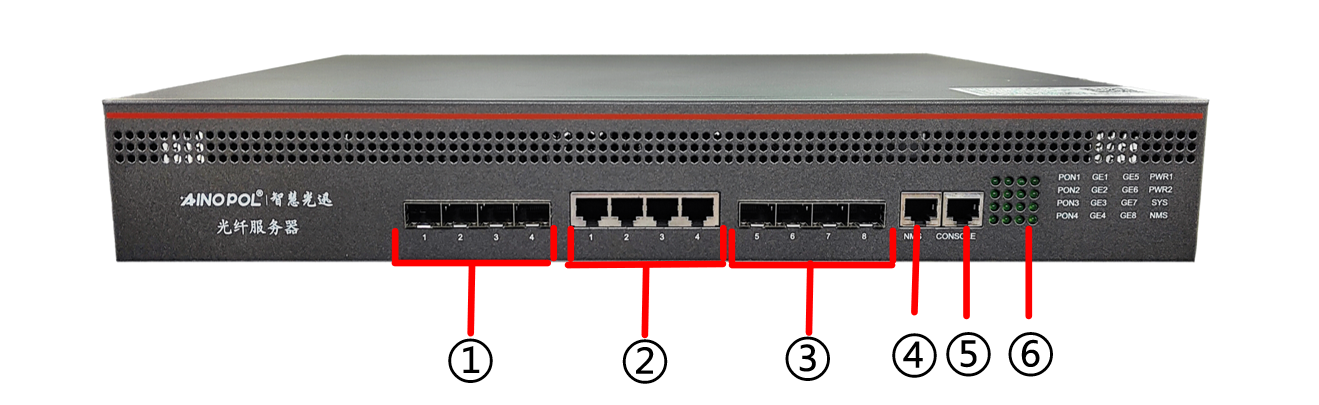

①：PON口：GPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：四个千兆RJ45接口

③：光口：两个千兆SFP光口，两个万兆SFP+光口

④：NMS口：带外管理口，默认管理地址192.168.100.1

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑥：指示灯：显示系统状态及接口状态指示灯

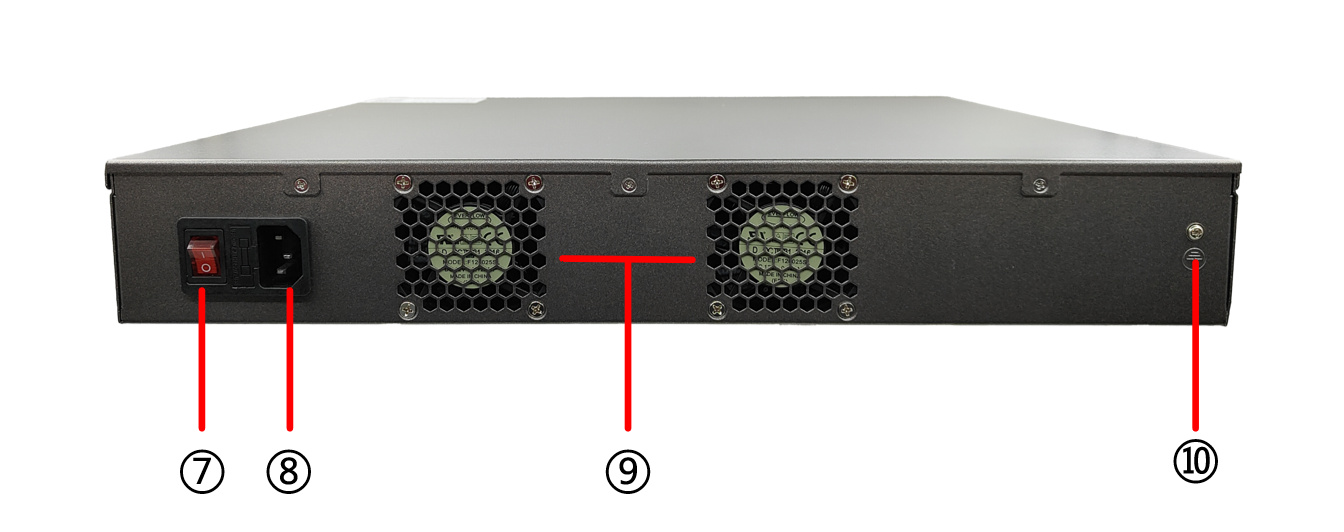

![](/media/202603/d256f283a4154b0d9d95a1fecd2cdd316733.png)
⑦：电源开关

⑧：电源接口：100-240V AC50/60Hz

⑨：风扇

⑩：接地

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/cb8f3328cf584ce7bf618ac2868baa2f7875.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/dcffd5fe44e745298f81bdba88c6912d4054.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/ee7341dad2e6494f91fdde68e8780f749565.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/bdd9c94c8da544e08d349d92e5d1fe009592.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/7e34bfe014724155bb69f836145360c94087.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/7cb5d8ea693f465b9c5e4dc7941137da8662.png)

ZH-4GS硬件规格及安装说明
