机架式OLT硬件说明

设备型号：ZH-16G

设备参数：19寸1.5U机架式GPON光纤服务器

交换容量：336Gbps

包转发率：108Mpps

16个GPON用户端口

2\*10GE光口+\4*GE COMBO端口

1个console口

最大支持2048个ONU接入

功耗:≤110W

内置电源 100-240V AC50/60Hz（1+1冗余电源）

产品尺寸：430x400x65mm

产品重量：5.4kg

工作温度:-20℃～75℃

产品外观及硬件规格说明：

![](/media/202603/24aa5f86537d41ba9e3e9b5fd6ddbf0c9576.png)

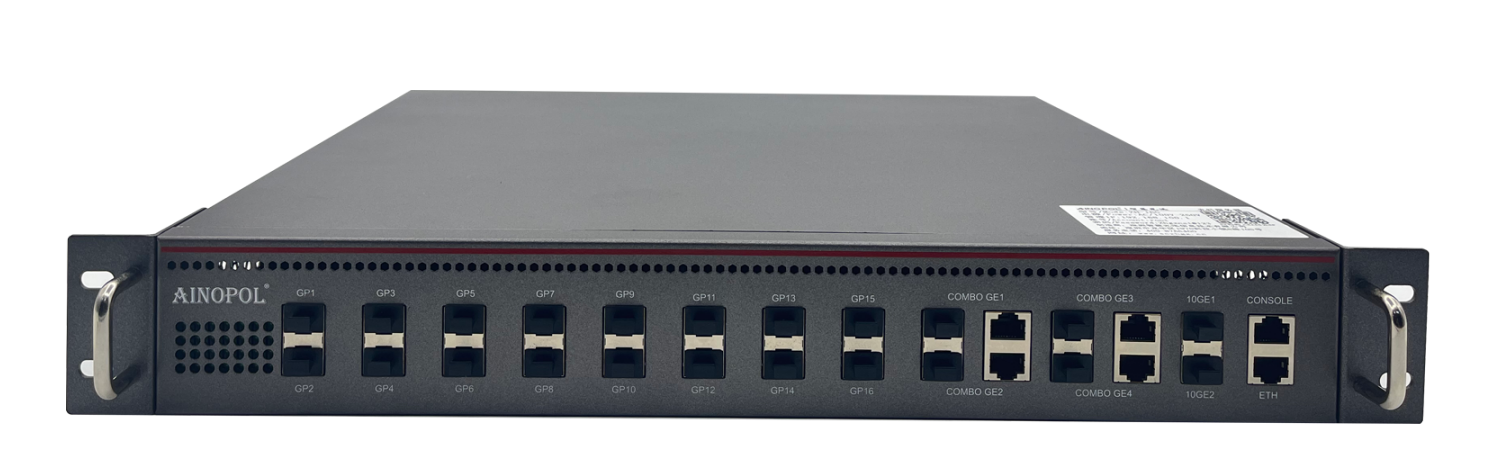

图1 ZH-16G产品正面

![](/media/202603/aa6f3bcdbd9b4b959e2f37916d7eb4107111.png)
图2 ZH-16G产品背面

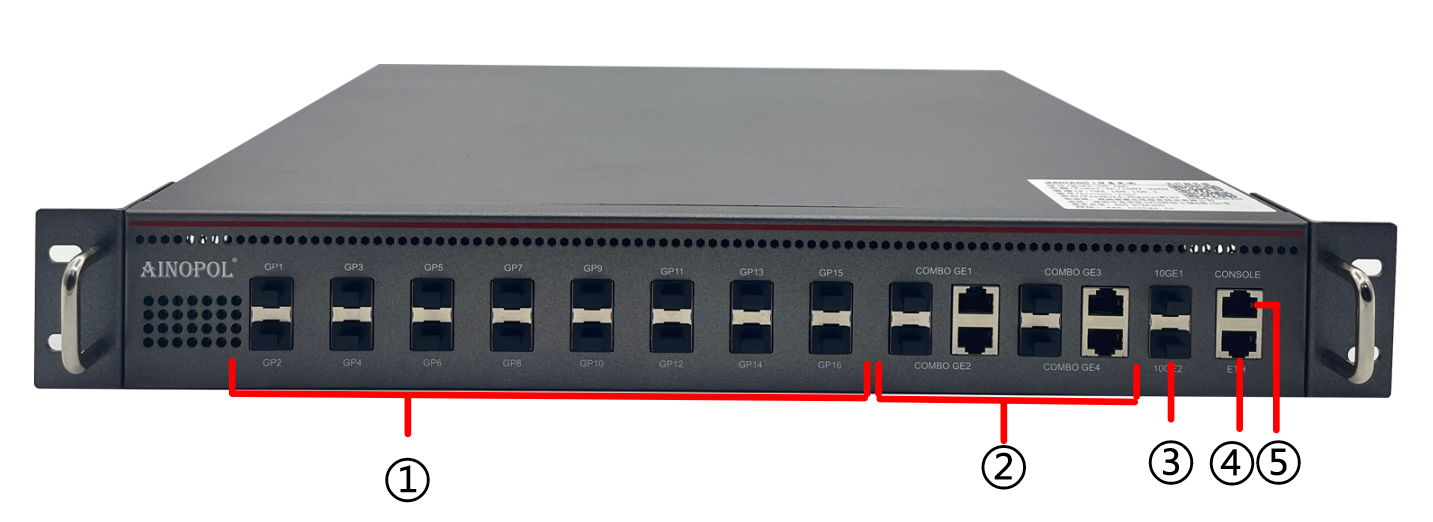

1、接口说明

![](/media/202603/1b783696e4cc44119cdbca0e0b8808f37721.png)

①：PON口：GPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网络接口：四个千兆COMBO端口

③：网络接口：两个万兆SFP+光口

④：ETH口：带外管理口，默认管理地址192.168.100.1

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

![](/media/202603/500c72d10cd04a79a6791ef283b74c2e7811.png)

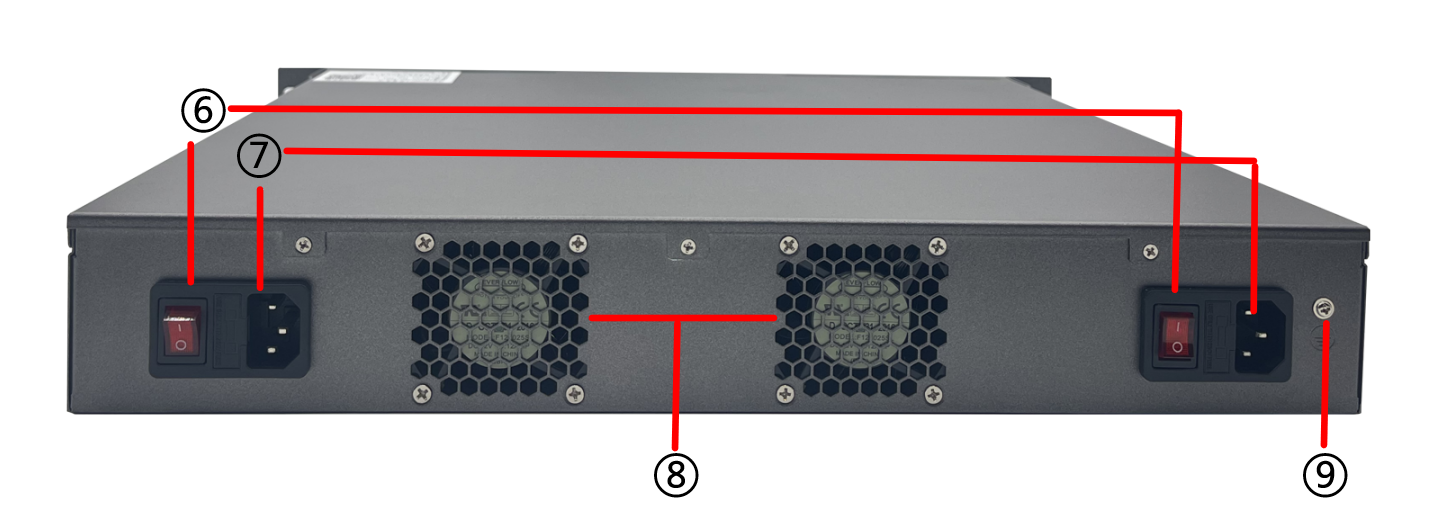

⑥：电源开关

⑦：电源接口：100-240V AC50/60Hz

⑧：风扇

⑨：接地

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/0ce6270f641f4900b356bdf77b6a7b445225.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/3452cc04e71e4ced89c6a706bf215f1a4064.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/cf1ac02ce22144b8ba3086ac22c5cd8c4828.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/198c50d6d6634ab2bd1d33a9fdd9c7806003.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/fe9743bfb218463287c5b49286dabb8d4869.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/7570c74316f348a78e4005f26ca556339865.png)

ZH-16G硬件规格及安装说明
