机架式OLT硬件说明

设备型号：ZH-1GS

设备参数：13寸桌面式单口GPON光纤服务器OLT（质保3年）

交换容量：16Gbps

包转发率：23.808Mpps

1个GPON用户端口（含C+模块）

1\*10GE光口+4\*GE网口上行端口

1个console口

最大支持128个ONU接入

功耗:≤10W

外置电源：DC 12V 1.5A

产品尺寸：270\*160\*45MM

产品重量：1.05kg

工作温度:-10℃～75℃

产品外观及硬件规格说明：

![](/media/202603/834f674db58f4636b09dab1d574b45b91783.png)

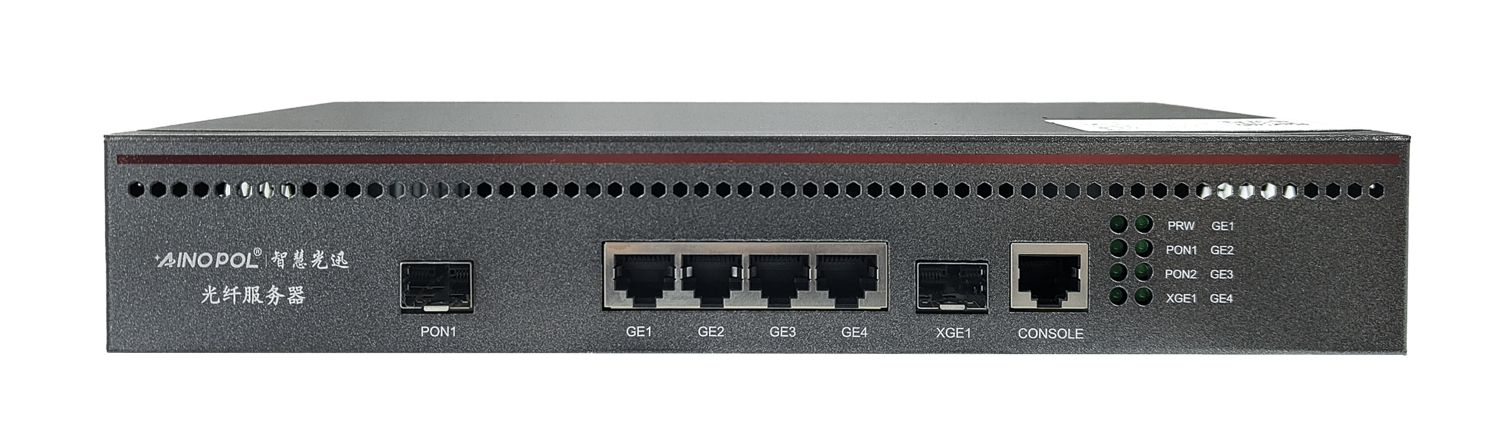

图1 ZH-1GS产品正面

![](/media/202603/e941ee232a8746459aef52b0cca8fa966094.png)

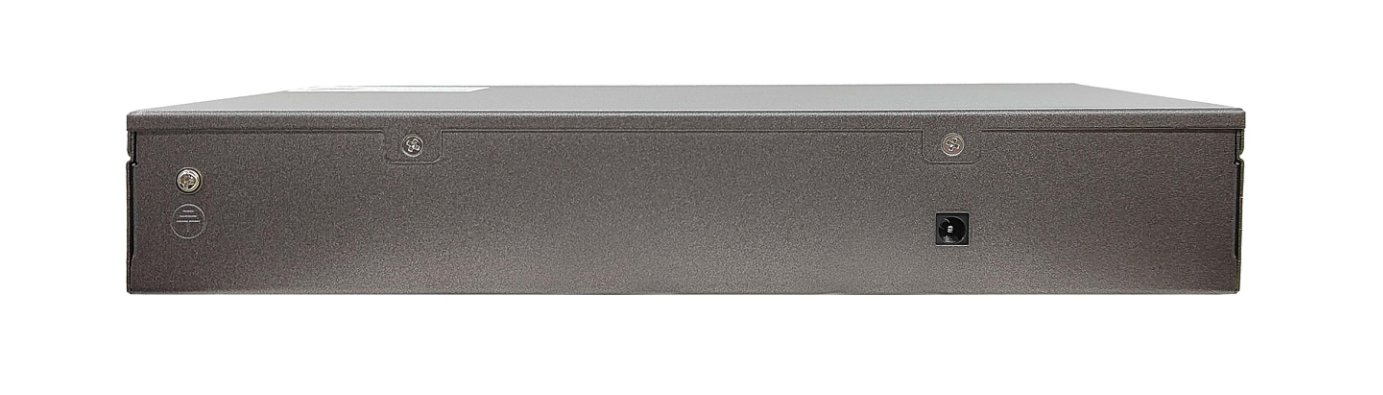

图2 ZH-1GS产品背面

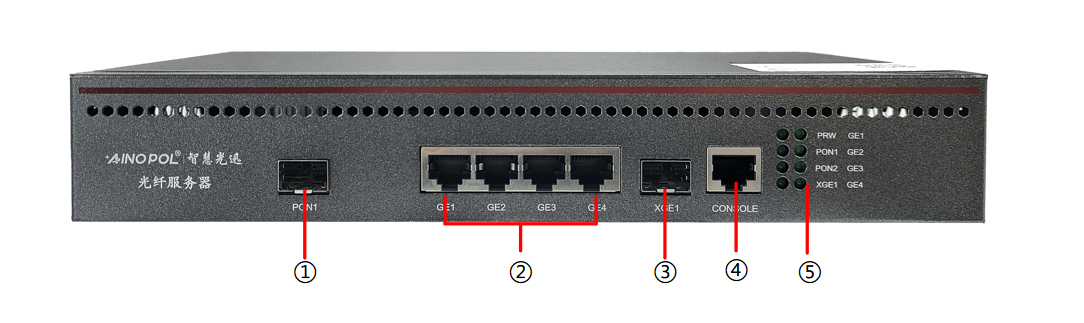

1、接口说明

![](/media/202603/fee37ccc90fe4acbaf7eb040fca981436946.png)

①：PON口：GPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：四个千兆RJ45接口

③：光口：一个万兆SFP+光口

④：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑤：指示灯：显示系统状态及接口状态指示灯

![](/media/202603/a957d47274ac4eda944b66ae5522bf221617.png)

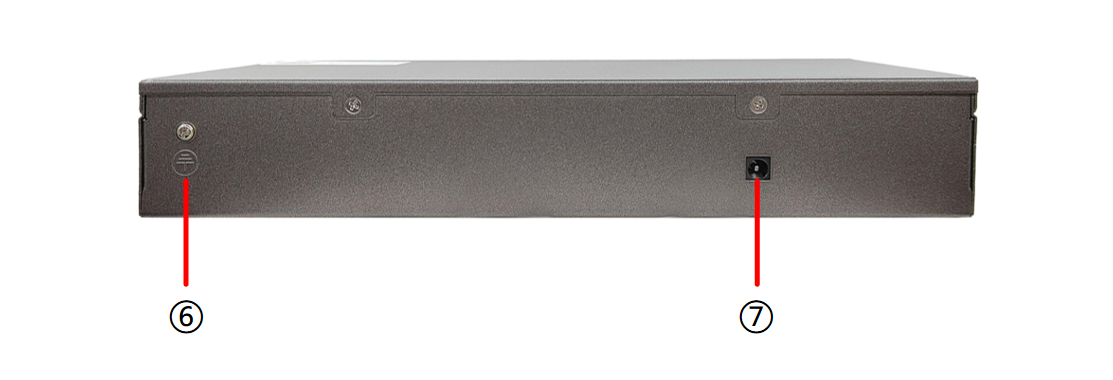

⑥：接地

⑦：电源接口 DC 12V 1.5A

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/fca3be99022741ab885ce335facbffbc9483.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/63d4016e37064eae9df0e03db1813d7e5011.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/e3511b3931d24d47bd1374a3297d90b67801.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/ce42c75842ee4436820e33b5dd0debf42080.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/33acc69d3ccb42e1b21490c99f743b836679.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/fdbd0a6232774181b71de500abef0afc3099.png)
