机架式OLT硬件说明

设备型号：ZH-8GS(Ultra)

设备参数：19寸1U机架式GPON光纤服务器

交换容量：336Gbps

包转发率：108Mpps

8\*GPON用户端口

4\*10GE光口上行

4\*GE网口上行

1\*Type-c

1\*USB口

最大支持1024个ONU接入

功耗:≤80W

内置电源：100-240V AC50/60Hz

产品尺寸：440\*262\*44mm

产品重量：5kg

工作温度:-10℃～55℃

产品外观及硬件规格说明：

![](/media/202603/b1da2eb20ab14d5ab84aea3a471669872465.png)

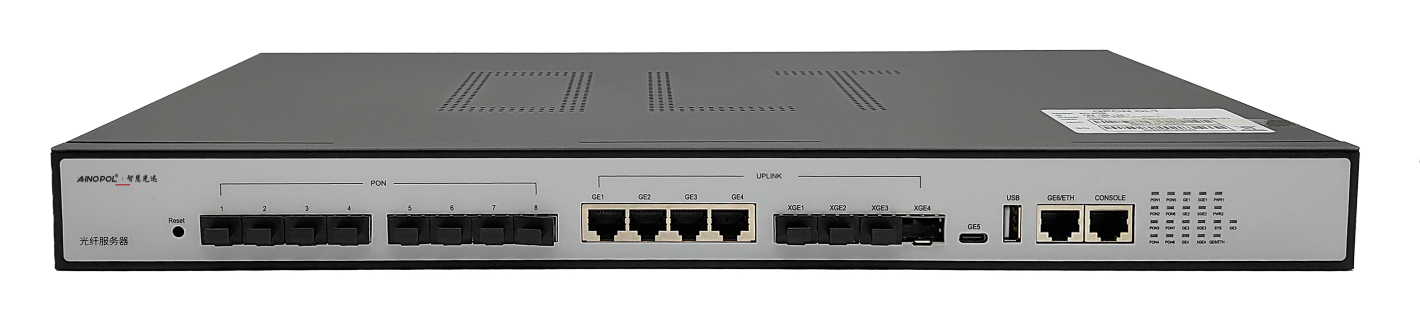

图1 ZH-8GS（Ultra）产品正面

![](/media/202604/4f2f1454c9fd431bb6b770619c8e1d883375.png)

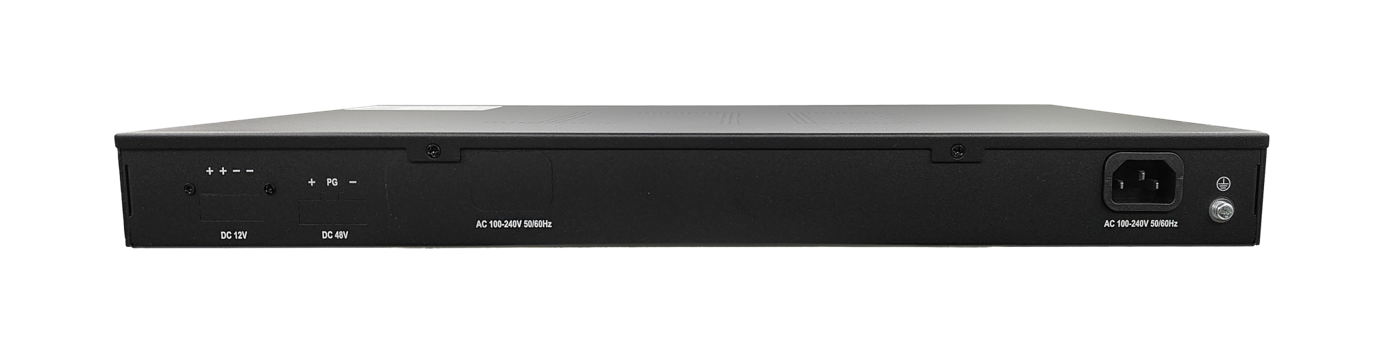

图2 ZH-8GS（Ultra）产品背面

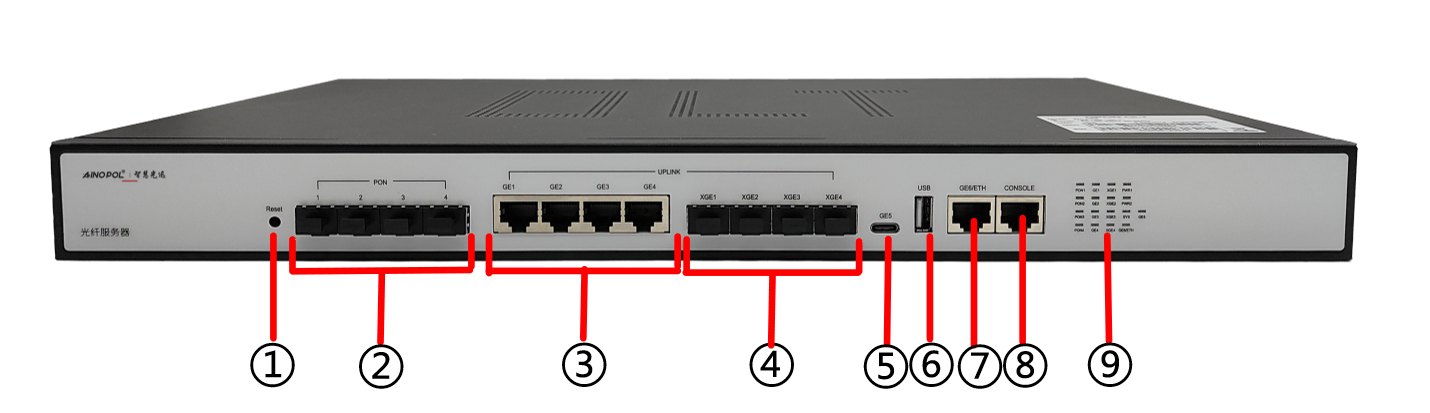

1、接口说明

![invalid image (图片无法加载)](/media/202603/56b70693e2764164930154c38bec43938754.png)

①：Reset键：复位建，长按恢复出厂。

②：PON口：GPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

③：网络接口：四个千兆RJ45接口

④：网络接口：四个万兆SFP+光口

⑤：Type-c接口

⑥：USB接口

⑦：ETH口：带外管理口，默认管理地址192.168.100.1

⑧：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑨：指示灯：显示系统状态及接口状态指示灯

![invalid image (图片无法加载)](/media/202603/f95713e6f8614feb84117ec6016bc15f5710.png)

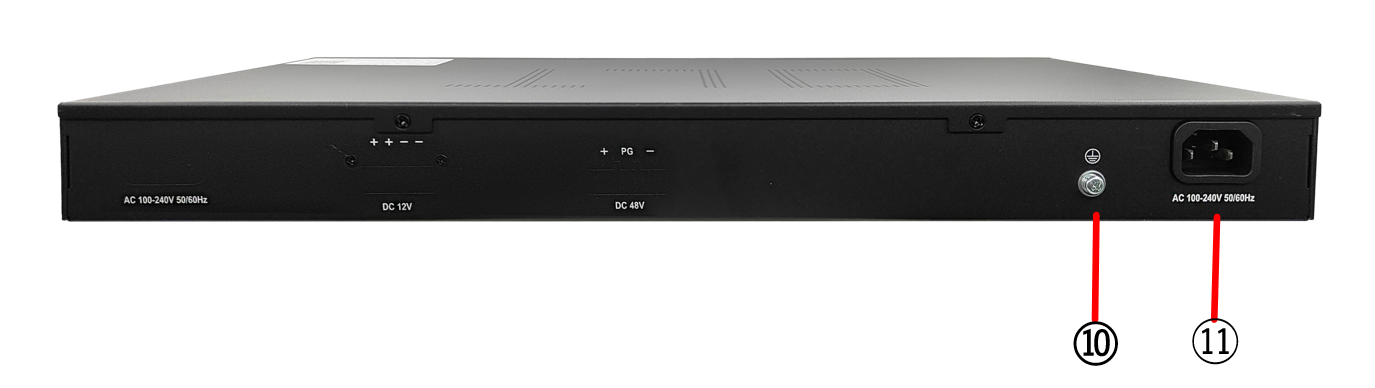

⑩：接地

⑪：电源接口：100-240V AC50/60Hz

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/1db0318396fd4a5e9ce24099f7dfbaad3170.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/c137eec0a9cd4e6084dfd4548818973d6884.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/6e52b1a5098f47b587e44fb93a081f078496.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/70f29bba05274884b2192a5ed4b41dda2471.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/195ce23436094c438af0ed457b615e0e1856.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/2423bda97a6441a192c78a46dabebd859027.png)

ZH-8GS（Ultra）硬件规格及安装说明
